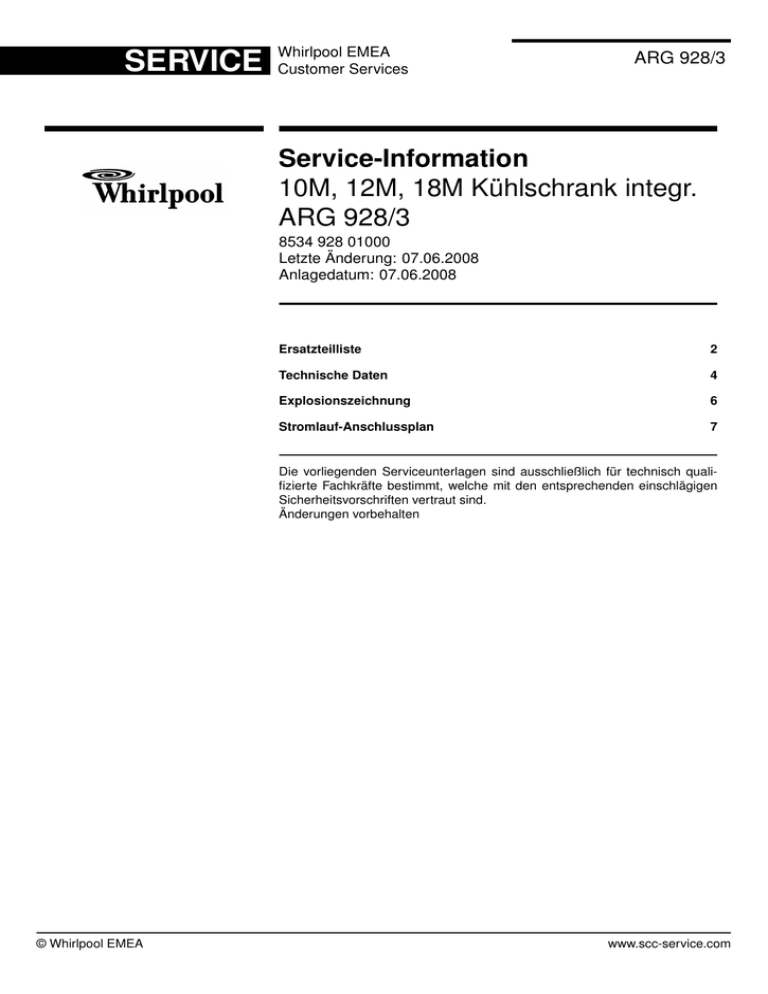

Service-Information 10M, 12M, 18M Kühlschrank integr. ARG 928/3

SERVICE
Whirlpool EMEA
Customer Services
ARG 928/3
Service-Information
10M, 12M, 18M Kühlschrank integr.
ARG 928/3
8534 928 01000
Letzte Änderung: 07.06.2008
Anlagedatum: 07.06.2008
Ersatzteilliste
2
Technische Daten
4
Explosionszeichnung
6
Stromlauf-Anschlussplan
7
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen
Sicherheitsvorschriften vertraut sind.
Änderungen vorbehalten
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8534 928 01000, 07.06.2008
Seite 2 von 7
Ersatzteilliste
Pos-Nr.
12NC
003 1
011 2
011 5
040 1
040 2
4812 460 58387
4812 462 18207
4812 462 28263
4812 417 19198
4812 417 19197
Befestigung oben
Fuss rechts
Fuss links
Scharnier oben links/unten rechts
Scharnier oben recht/unten links
070 7
102 0
102 1
102 3
102 4
4812 440 89054
4812 442 29213
4812 417 19199
4812 492 68132
4812 404 48612
Lueftungsgitter
Klappe Verdampfertuer
Lager Verdampfertuer
Feder Verdampfertuer
Haken Verdampfertuer
102 5
102 8
102 9
104 0
105 2
4812 498 68226
4812 466 68565
4812 440 29412
4812 440 28893
4819 310 39838
Griff Verdampfertuer
Tuerdichtung Verdampfer
Verdampfertuer
Tuer Kuehlen
Fuehrung Kit
152 0
153 0
153 3
154 0
154 1
4812 418 28431
4812 418 28432
4812 418 28428
4812 418 28429
4812 418 28426
Tuerfach
Klappe Tuerfach
Tuerfach
Flaschenfach
Trennteil
155 0
156 0
191 0
242 0
242 1
4812 418 28427
4819 418 48116
4812 466 88572
4812 418 48437
4812 418 48436
Eierfach
Schale Eiswuerfel
Magnetdichtung
Gemueseschale klein
Gemueseschale gross
245 1
249 0
249 3
251 0
251 1
4812 458 28002
4812 460 49361
4812 460 49362
4812 380 28018
4812 440 78294
Rost mit Bügel
Profil Rost
Profil Glasplatte
Reflektor
Abdeckung Licht
251 4
252 0
253 0
253 1
255 0
4812 458 28001
4812 462 79865
4812 535 98099
4812 462 79645
4812 450 88123
Dichtung Lampenhalter
Thermostatgeh.
Umschalter Licht
Abdeckung Schalter
Glasplatte
324 0
335 0
402 0
402 1
402 2
4812 440 29413
4812 413 59148
4819 360 38704
4812 418 78039
4819 360 48014
Abdeckung Befestigung oben
Knopf Thermost.
Kompressor Service
Schale Kompr.
Ventil Klappe
402 4
491 0
554 0
561 2
614 1
4819 466 89405
4819 462 79805
4819 271 29068
4819 290 68367
4812 280 68337
Klammer
Deckel Klemmk.
Thermostat A13-0460-33
Anschlussblock Zanussi
Monoblock
620 0
643 0
651 0
652 0
740 0
4819 276 18259
4812 215 38009
4819 134 88135
4812 255 18203
4812 511 48259
Schalter Heizung
Thermometer SPACE 4-WP
Lampe E14 230V-240V/15W
Lampenfassung
Verfluessiger
