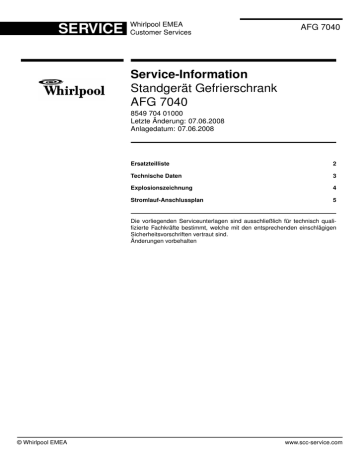

Service-Information Standgerät Gefrierschrank AFG 7040

SERVICE
Whirlpool EMEA
Customer Services
AFG 7040
Service-Information
Standgerät Gefrierschrank
AFG 7040
8549 704 01000
Letzte Änderung: 07.06.2008
Anlagedatum: 07.06.2008
Ersatzteilliste
2
Technische Daten
3
Explosionszeichnung
4
Stromlauf-Anschlussplan
5
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen
Sicherheitsvorschriften vertraut sind.
Änderungen vorbehalten
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8549 704 01000, 07.06.2008
Seite 2 von 5
Ersatzteilliste
Pos-Nr.
12NC
Beschreibung
011 0
011 2
012 1
012 2
040 1
4812 462 48398
4812 462 48399
4819 528 78028
4819 535 38013
4819 417 19619
Fuss einstellbar
Fuss
Rolle
Achse
Scharnier oben
040 2
045 5
045 8
045 9
047 0
4819 417 19627
4819 535 38056
4812 535 38098
4819 535 38093
4812 535 98086
Scharnier unten
Drehstift
Stift Scharnier
Verlaengerung Scharnier
Lagerzapfen
047 1
070 0
070 2
101 0
105 6
4812 535 98087
4812 442 29211
4812 460 49421
4812 416 19265
4812 446 88139
Lagerzapfen
Sockelblende
Einlage
Tuer Gefrieren
Buchse
111 0
111 7
111 8
156 0
191 1
4812 462 68876
4812 459 18218
4812 462 79866
4819 418 48116
4812 468 18288
Tuergriff
Logo
Stopfen
Schale Eiswuerfel
Magnetdichtung
233 1
241 5
242 7
242 9
243 2
4812 460 79116
4812 440 69266
4812 418 48726
4812 418 48678
4812 440 69264
Traeger
Klappe
Schublade
Schublade
Einlage
243 3
263 0
263 6
301 3
301 4
4812 404 48889
4819 462 38886
4812 404 48891
4812 452 28546
4812 452 28537
Halter
Fuehrung
Stift
Schalterleiste + Elektronik
Einlage
324 0
324 1
402 0
420 0
491 0
4812 460 49447
4812 460 49448
4819 360 38704
4812 121 18201
4812 290 88075
Einlage
Einlage
Kompressor Service
Kondensator 4µF
Abdeckung
561 7
614 0
691 0
740 0
740 3
4819 290 68431
4819 690 28197
4812 210 78006
4812 511 48221
4819 532 68859
Anschlussblock
Monoblock
Temperaturfueh. (Sensor)
Verfluessiger
Distanzstueck
745 0
764 0
781 1
903 0
912 1
4812 511 38255
4819 480 28144
4812 404 88069
4812 462 28507
4812 502 38164
Verdampfer
Filtertrockner
Ablaufleiste
Stopfen
Schraube
993 4
993 9
4812 440 79111
4812 310 28195
Kuehlakku
Tuerwechsel Set n. gez.
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8549 704 01000, 07.06.2008
Seite 3 von 5
Technische Daten
Fabrik Nr.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CV 190 W
Abmessungen + Gewicht
Abmessungen Gerät
Höhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139,0 cm
Breite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60,6 cm
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62,5 cm
Nennkapazität
Gesamt
Brutto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197 l
Netto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 l
Gefrieren
Netto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 l
Elektrische Basisdaten
Spannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 V - 240 V
Frequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Hz
Anschlusswert
in 24 Std. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,69 kWh
Gefriervermögen
in 24 Std. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 kg
Kompressor
Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BPM 1111 Y
Kälteleistung(CECOMAF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 W
Kältemittel
Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .R 600 a
Menge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 g
Thermostat
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Elektronik
Typ
Elektronik
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8549 704 01000, 07.06.2008
Seite 4 von 5
Explosionszeichnung
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8549 704 01000, 07.06.2008
Seite 5 von 5
Stromlauf-Anschlussplan
