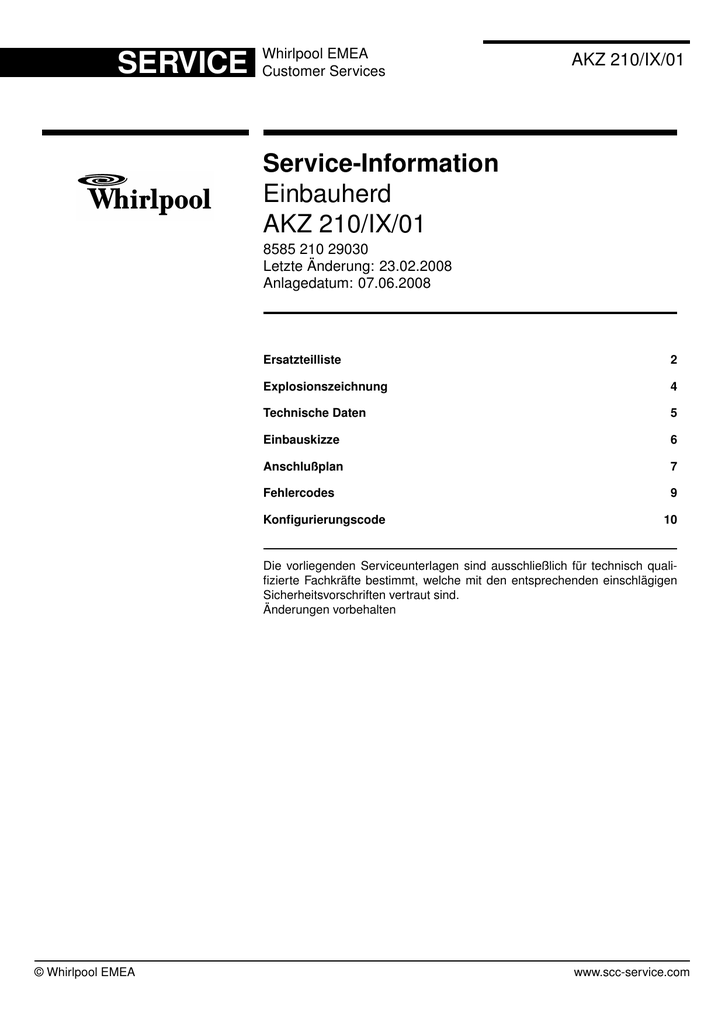

Service-Information Einbauherd AKZ 210/IX/01

SERVICE
Whirlpool EMEA
Customer Services
AKZ 210/IX/01
Service-Information
Einbauherd
AKZ 210/IX/01
8585 210 29030
Letzte Änderung: 23.02.2008
Anlagedatum: 07.06.2008
Ersatzteilliste
2
Explosionszeichnung
4
Technische Daten
5
Einbauskizze
6
Anschlußplan
7
Fehlercodes
9
Konfigurierungscode
10
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen
Sicherheitsvorschriften vertraut sind.
Änderungen vorbehalten
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 2 von 10
Ersatzteilliste
Pos-Nr.
12NC
022 1
022 2
025 1
025 2
040 0
4812 460 49778
4812 460 49777
4812 460 68624
4812 460 68592
4812 417 19467
Profil seitlich Links
Profil seitlich Rechts
Profilunten Schalterblende
Profil
Scharnier Pyro
047 0
110 0
110 1
121 4
130 0
4812 417 78152
4812 498 68265
4812 466 68858
4812 445 28037
4812 417 58396
Scharnierabdeckung
Tuergriff
Gummi Tuergriff
Ablenkblech
Tuerverriegel.
130 7
141 0
142 0
143 0
143 1
4812 466 68813
4812 450 59658
4812 450 59594
4812 450 58907
4812 450 58908
Gummi
Tuerscheibe
Scheibe innen
Glasscheibe
Distanzstueck Tuerscheibe
143 2
191 0
201 0
245 0
247 0
4812 450 59599
4812 466 88952
4812 440 58324
4812 458 19334
4812 418 38138
Scheibe innen
Tuerdichtung Pyro 32 Clips
Rueckwand
Bratrost
Fettpfanne
248 0
248 1
256 5
301 0
332 0
4812 525 18026
4812 458 19146
4812 404 88073
4812 452 40045
4812 410 29472
Drehspiess Set
Rost Drehspiess
Schutzplatte Grill
Schalterblende + Glas
Druckknopf
334 0
334 2
350 0
350 1
354 6
4812 412 79261
4812 412 79259
4812 130 08764
4812 404 78333
4819 902 00644
Knopf
Knopf
Display
Halter
Blende Glas
400 0
423 1
440 0
441 0
441 2
4812 361 58404
4812 115 18038
4812 361 18492
4812 361 18511
4812 466 88784
Motor Drehspiess
Widerstand
Lueftermotor
Querstromlueft.
Dichtung frontal
441 3
443 0
452 0
452 1
456 0
4812 466 99047
4819 515 48065
4812 259 28873
4812 401 18665
4812 259 98418
Dichtung Deflektor
Luefterrad
Heizelement
Distanzstueck Heizkoerper
Heizelement Unterhitze 1330W 230V
490 1
490 2
491 0
500 0
521 0
4812 290 68255
4812 321 48026
4812 290 68329
4812 214 58461
4812 214 58442
Kabelschelle
Kabeltuelle
Anschlussblock
Bedienungseinh. G2+
Leistungseinh.
557 0
652 0
691 0
694 2
904 1
4812 282 28336
4812 255 18213
4812 210 58051
4812 463 68024
4812 468 18349
Thermostat 78/145°C
Lampenfassung Set
Fuehler
Stossdaempfer
Distanzstueck
© Whirlpool EMEA
Beschreibung
www.scc-service.com
SERVICE
Pos-Nr.
12NC
914 0
915 0
993 0
4812 505 18421
4819 505 18145
4812 310 38844
© Whirlpool EMEA
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 3 von 10
Beschreibung
Mutter M4
Mutter Luefterfluegel
Montagesatz
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 4 von 10
Explosionszeichnung
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 5 von 10
Technische Daten
Elektrische Basisdaten
Betriebsspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V~
Netzanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V 1N~50 Hz
Anschlusswert
Gesamtanschlusswert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3650 W
Oberhitzeheizkörper/Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2250 W
Selbstreinigung (Heizelement a + b) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2650 W
Unterhitzeheizkörper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1330 W
Booster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3650 W
Elektrische Bauteile
Auto timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interface Module
Zubehör
Fettpfanne emailliert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375 x 445.5 mm
Backrost Chrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 446.5 x 340 mm
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 6 von 10
Einbauskizze
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 7 von 10
Anschlußplan
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 8 von 10
Legende
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 9 von 10
Fehlercodes
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 210 29030, 23.02.2008
Seite 10 von 10
Konfigurierungscode
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
© Whirlpool EMEA
www.scc-service.com
