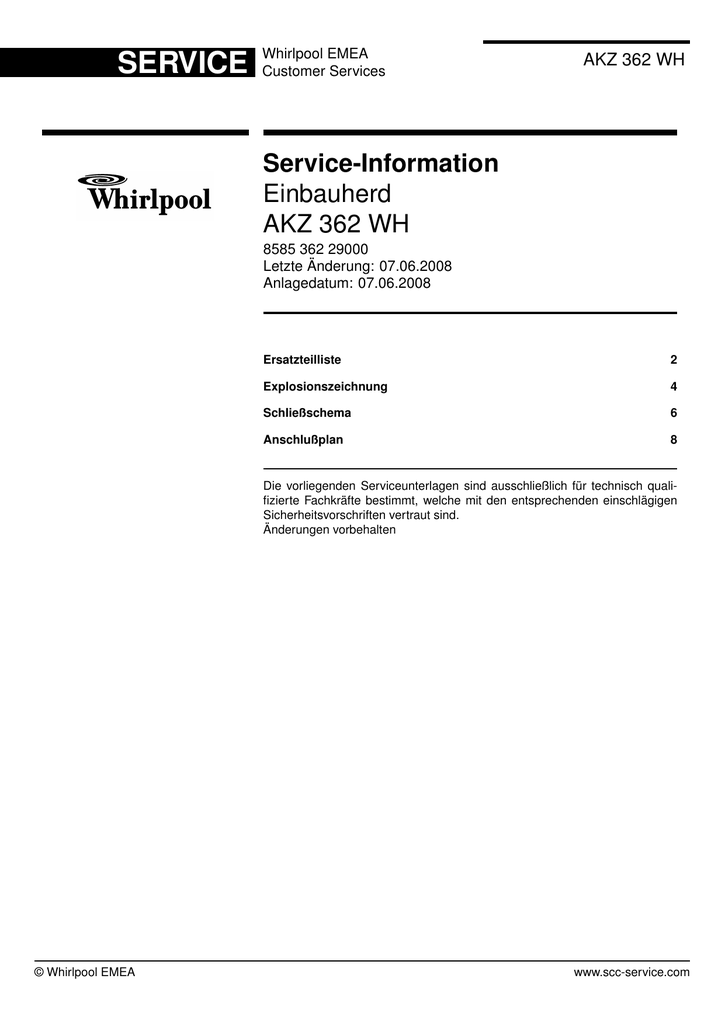

Service-Information Einbauherd AKZ 362 WH

SERVICE
Whirlpool EMEA
Customer Services
AKZ 362 WH
Service-Information
Einbauherd
AKZ 362 WH
8585 362 29000
Letzte Änderung: 07.06.2008
Anlagedatum: 07.06.2008
Ersatzteilliste
2
Explosionszeichnung
4
Schließschema
6
Anschlußplan
8
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen
Sicherheitsvorschriften vertraut sind.
Änderungen vorbehalten
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 2 von 8
Ersatzteilliste
Pos-Nr.
12NC
025 1
025 2
040 0
047 0
065 5
4819 460 89142
4819 460 89141
4812 417 19114
4819 417 19328
4819 310 39281
Dekorl.seitlich rechts
Dekorl.seitlich links
Scharnier
Fuehrung ,Türscharnier
Isolierplatte ,Kit
110 0
110 1
121 0
121 2
121 3
4812 498 78226
4812 532 28936
4812 416 18632
4812 416 18635
4812 416 18634
Handgriff
U-Scheibe
Tuer
Zierleiste
Rahmen
121 8
130 0
141 0
142 0
143 5
4812 416 18633
4812 404 78558
4812 450 58683
4819 450 69623
4812 532 68109
Rahmen
Befestigung
Schauglas
Scheibe innen
Distanzstueck
144 0
191 0
192 0
192 1
201 0
4819 460 89144
4819 468 18193
4819 466 69963
4819 468 18348
4812 462 79824
Profil
Dichtung ,Ofen
Dichtung ,Tür Innenglas
Dichtung
Abdeckung
204 0
245 0
247 0
248 0
248 1
4819 442 38137
4819 458 19941
4812 418 38088
4819 535 88101
4819 404 78648
Reflektor
Rost
Fettpfanne
Drehspiess
Traeger
301 0
320 0
321 0
331 0
332 0
4812 464 48135
4812 453 59648
4812 459 28045
4812 411 28845
4812 414 58184
Rahmen Schalterleiste
Schalterleiste
Einlage
Knopf
Taste
341 0
352 0
352 1
400 0
401 0
4812 413 78689
4812 130 38707
4812 459 28051
4812 361 58356
4819 361 78195
Anzeiger
Display
Halter Display
Motor
Motor
440 0
441 0
452 0
452 1
456 0
4819 361 18335
4812 361 18298
4812 259 28706
4819 404 78647
4812 259 28754
Herdluefter
Querstromlueft. Ofen
Heizelement Oberhitze 2400 W
Traeger
Heizelement Unterhitze 2100 W
490 0
491 0
491 3
521 0
521 1
4812 019 78808
4819 290 68326
4819 401 18696
4812 214 78894
4812 214 78401
Kabel
Anschlussblock
Kabelschelle
Kontrolleinheit
Bedienungseinh.
564 0
564 1
630 0
630 1
633 0
4819 282 48252
4812 404 78382
4812 417 58386
4812 492 68174
4819 271 38283
Sicherheitsth. 127°
Halterung
Tuerverriegel.
Ring
Mikroschalter
© Whirlpool EMEA
Beschreibung
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
Pos-Nr.
12NC
650 0
651 0
651 1
691 0
743 0
4812 134 88043
4819 134 88191
4819 468 18019
4812 210 58021
4812 440 38817
Lampenhalter
Lampe 15 W E14 240 V
Dichtung
Temperatur PROBE
Luftkanal
743 9
747 0
747 1
747 2
747 3
4819 535 98667
4819 442 39414
4819 462 58191
4819 325 28028
4819 325 28027
Stift
Katalysator
Abdeckung
Isolation
Isolation
900 0
900 1
904 0
962 0
4819 492 68871
4819 492 68772
4812 466 99011
4819 466 89458
Feder
Feder
Distanzstueck
Abdeckung
© Whirlpool EMEA
8585 362 29000, 07.06.2008
Seite 3 von 8
Beschreibung
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 4 von 8
Explosionszeichnung
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 5 von 8
Explosionszeichnung
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 6 von 8
Schließschema
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 7 von 8
Schließschema
© Whirlpool EMEA
www.scc-service.com
SERVICE
Whirlpool EMEA
Customer Services
8585 362 29000, 07.06.2008
Seite 8 von 8
Anschlußplan
© Whirlpool EMEA
www.scc-service.com
