Informations générales pour la sécurité
AVERTISSEMENT
3.
Utiliser un tournevis à lame plate (–) pour mettre en place la languette
située de l'autre côté du réflecteur dans la pédale, au point B .
– Pour éviter des
blessures graves:
Veiller à fixer les réflecteurs sur la bicyclette lors de la
conduite nocturne. Ne pas conduire la bicyclette si les
réflecteurs sont sales ou endommagés, sinon les véhicules
qui approchent ont du mal à vous voir.
En cas de questions concernant ces pédales, s'adresser à
un concessionnaire.
Lire soigneusement ces instructions techniques de montage
et les conserver dans un endroit sûr pour s'y référer
ultérieurement.
B
REMARQUE:
Les pièces ne sont pas garanties contre l'usure naturelle ou la
détérioration résultant d'une utilisation normale.
4.
SI-40Z0A
SM-PD60
Tourner le boulon de réglage de la pédale pour régler la tension du
ressort à l'emplacement le plus fort.
Réflecteur
Clé Allen de 3 mm

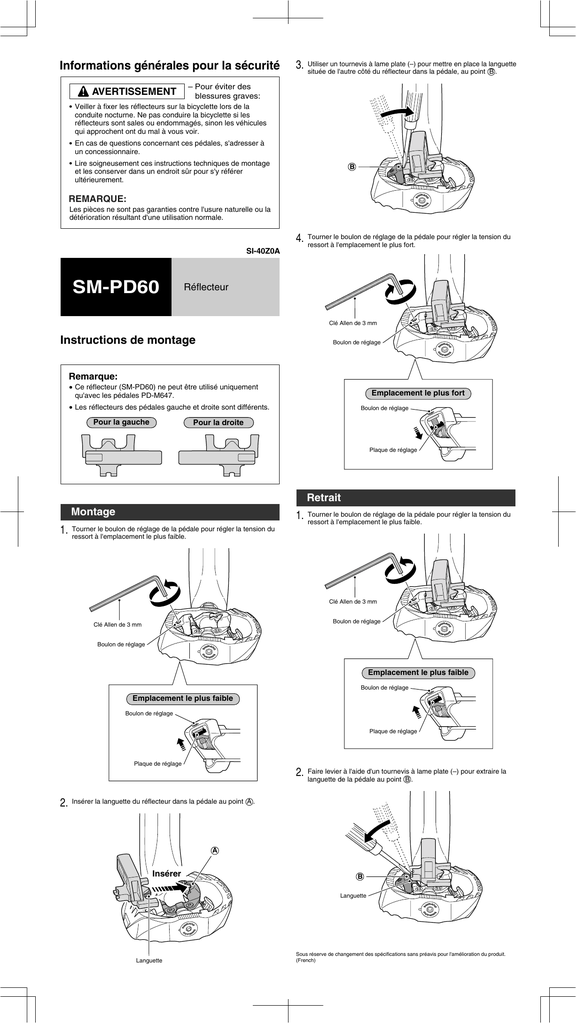

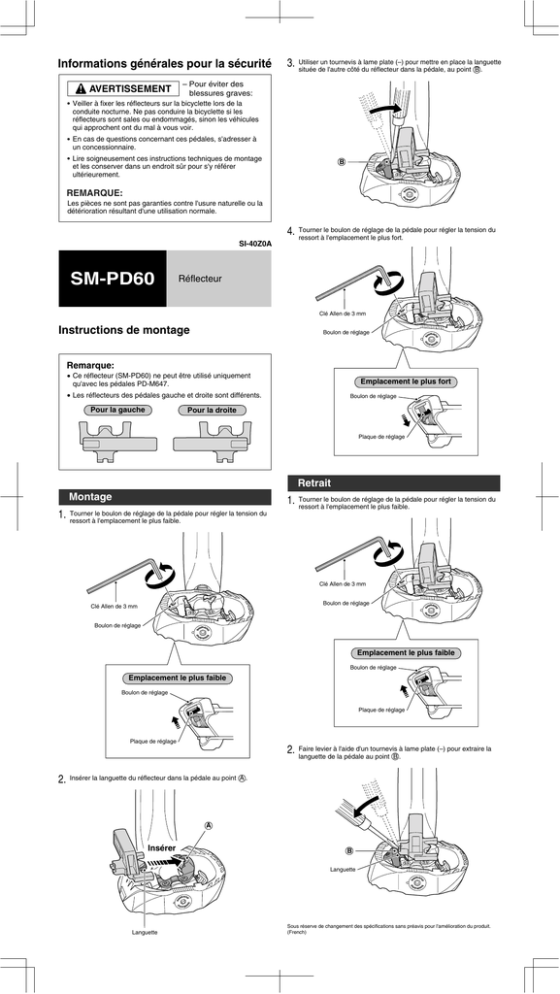

Instructions de montage
Boulon de réglage
Remarque:
Ce réflecteur (SM-PD60) ne peut être utilisé uniquement
qu'avec les pédales PD-M647.
Emplacement le plus fort
Les réflecteurs des pédales gauche et droite sont différents.
Pour la gauche
Boulon de réglage
Pour la droite
Plaque de réglage
Retrait
Montage
1.
1.
Tourner le boulon de réglage de la pédale pour régler la tension du
ressort à l'emplacement le plus faible.
Tourner le boulon de réglage de la pédale pour régler la tension du
ressort à l'emplacement le plus faible.
Clé Allen de 3 mm
Boulon de réglage
Clé Allen de 3 mm
Boulon de réglage
Emplacement le plus faible
Boulon de réglage
Emplacement le plus faible
Boulon de réglage
Plaque de réglage
Plaque de réglage
2.
2.
Faire levier à l'aide d'un tournevis à lame plate (–) pour extraire la
languette de la pédale au point B .
Insérer la languette du réflecteur dans la pédale au point A .
A
Insérer
B
Languette
Languette
Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.
