Informations générales pour la sécurité

Informations générales pour la sécurité
un tournevis à lame plate (–) pour mettre en place la languette
3. Utiliser
située de l'autre côté du réflecteur dans la pédale, au point B .
– Pour éviter des
blessures graves:
Veiller à fixer les réflecteurs sur la bicyclette lors de la
conduite nocturne. Ne pas conduire la bicyclette si les
réflecteurs sont sales ou endommagés, sinon les
véhicules qui approchent ont du mal à vous voir.
AVERTISSEMENT
En cas de questions concernant ces pédales, s'adresser
à un concessionnaire.
B
PD-M959 JAPAN VIA-M R
Lire soigneusement ces instructions techniques de
montage et les conserver dans un endroit sûr pour s'y
référer ultérieurement.
REMARQUE:
Les pièces ne sont pas garanties contre l'usure naturelle
ou la détérioration résultant d'une utilisation normale.
SI-PD22D-001
SM-PD22
le boulon de réglage de la pédale pour régler la tension du
4. Tourner
ressort à l'emplacement le plus fort.
PD-M970: Clé Allen de 2,5 mm
PD-M959/ PD-M770/PD-M540 /PD-M520/
PD-M515/ PD-M505: Clé Allen de 3 mm
Réflecteur
PD-M959 JAPAN VIA-M R
Boulon de réglage

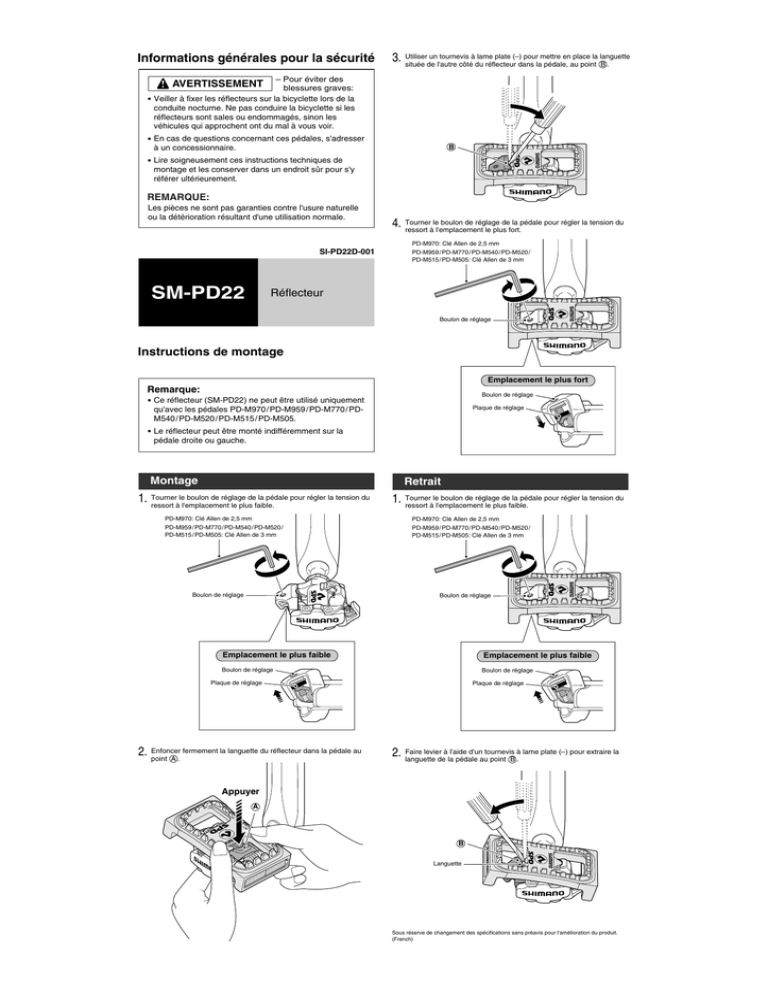

Instructions de montage
Emplacement le plus fort
Remarque:
Boulon de réglage
Ce réflecteur (SM-PD22) ne peut être utilisé uniquement
qu'avec les pédales PD-M970/ PD-M959/ PD-M770/ PDM540/ PD-M520/ PD-M515/ PD-M505.
Plaque de réglage
Le réflecteur peut être monté indifféremment sur la
pédale droite ou gauche.
Montage
Retrait
Tourner le boulon de réglage de la pédale pour régler la tension du
1. ressort
à l'emplacement le plus faible.
le boulon de réglage de la pédale pour régler la tension du
1. Tourner
ressort à l'emplacement le plus faible.
PD-M970: Clé Allen de 2,5 mm
PD-M970: Clé Allen de 2,5 mm
PD-M959/PD-M770/PD-M540/PD-M520 /
PD-M515/PD-M505: Clé Allen de 3 mm
PD-M959/ PD-M770/PD-M540 /PD-M520/
PD-M515/ PD-M505: Clé Allen de 3 mm
Boulon de réglage
Emplacement le plus faible
Emplacement le plus faible
Boulon de réglage
Boulon de réglage
Plaque de réglage
Enfoncer fermement la languette du réflecteur dans la pédale au
2. point
A.
PD-M959 JAPAN VIA-M R
PD-M959 JAPAN VIA-M R
Boulon de réglage
Plaque de réglage
Faire levier à l'aide d'un tournevis à lame plate (–) pour extraire la
2. languette
de la pédale au point B .
Appuyer
A
B
PD-M959 JAPAN VIA-M R
Languette
