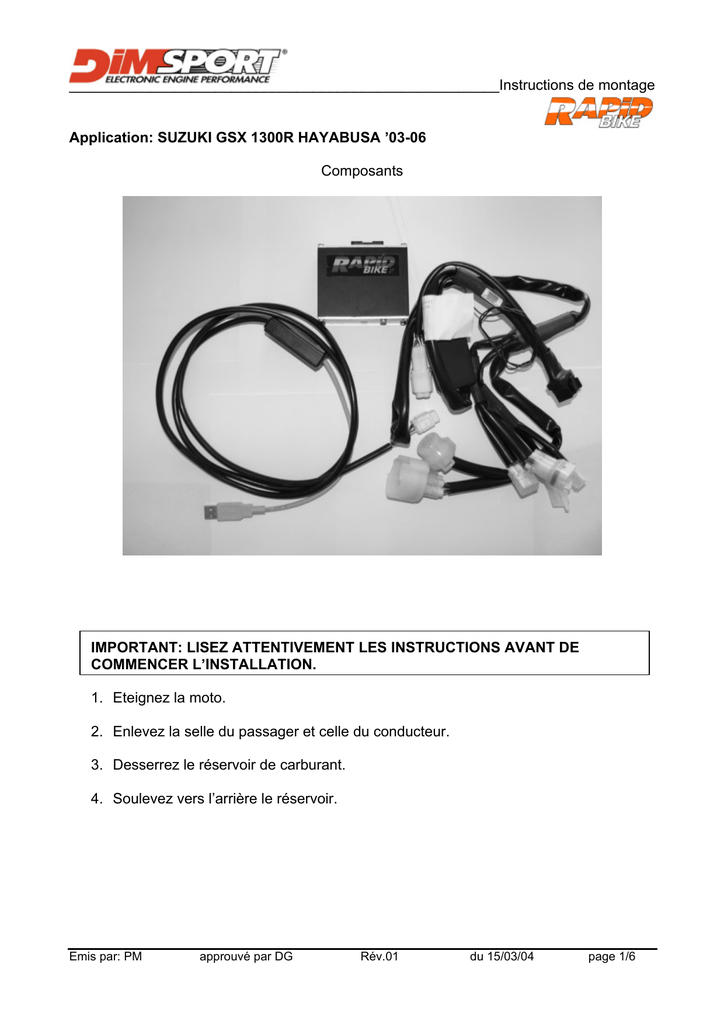

_____________________________________________________Instructions de montage
Application: SUZUKI GSX 1300R HAYABUSA ’03-06
Composants
IMPORTANT: LISEZ ATTENTIVEMENT LES INSTRUCTIONS AVANT DE
COMMENCER L’INSTALLATION.
1. Eteignez la moto.
2. Enlevez la selle du passager et celle du conducteur.
3. Desserrez le réservoir de carburant.
4. Soulevez vers l’arrière le réservoir.
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 1/6
_____________________________________________________Instructions de montage
_____________________ Section Potentiomètre et Injection___________________
5. Localisez et débranchez le connecteur blanc à huit fils, situé sous le réservoir sur le
côté gauche, voir fig.1
fig.1
6. Branchez les connecteurs de la torche RAPID BIKE au câblage d’origine, voir fig.2.
fig.2
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 2/6
_____________________________________________________Instructions de montage
_________________________ Section Allumage_____________________________
7. Localisez sous le réservoir dans la partie gauche de la moto, les connecteurs noirs
à deux fils de fig.3.
fig.3
8. Débranchez les connecteurs et interposez les connecteurs blancs du câblage du
boîtier RAPID BIKE, voir fig.4.
fig.4
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 3/6
_____________________________________________________Instructions de montage
___________________________ Section Alimentation ________________________
9. Localisez sous le réservoir dans la partie gauche de la moto, le connecteur blanc à
six fils, voir fig.5.
fig.5
10. Débranchez les connecteurs et interposez les connecteurs blancs du câblage du
boîtier RAPID BIKE, voir fig.6.
fig.6
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 4/6
_____________________________________________________Instructions de montage
IMPORTANT: suivez scrupuleusement les points suivants, un non-respect pourraient
endommager sérieusement le boîtier électronique d’origine.
11. Débranchez le pôle positif (câble rouge), et le pôle négatif de la batterie (câble noir)
12. Branchez le fil avec œillet du câblage RAPID BIKE au pôle négatif (voir fig.7)
13. Rebranchez le pôle positif de la batterie.
fig.7
_____________________________ Section Finale _____________________________
14. Branchez le câblage au boîtier RAPID BIKE.
15. Contrôlez que tous les fils et connections soient branchés correctement.
16. Installez le boîtier à la moto au moyen de gaines en le plaçant dans l’ouverture
porte-objet.
17. Replacez le réservoir de carburant.
18. Replacez les selles.
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 5/6
_____________________________________________________Instructions de montage
______________________ Câble de communication USB ______________________
Attention: Effectuez les opérations qui suivent avec moteur éteint.
Un non-respect pourrait compromettre le bon fonctionnement du système.
19. Pour communiquer avec le boîtier RAPID BIKE il faut installer le logiciel sur un PC.
20. Branchez le câble USB contenu dans le kit à la prise Blanche sortant du câblage
RAPID BIKE et ensuite au PC, voir fig.8.
21. Suivez ensuite les instructions pour l’utilisation du logiciel.
fig.8
Emis par: PM
approuvé par DG
Rév.01
du 15/03/04
page 6/6
