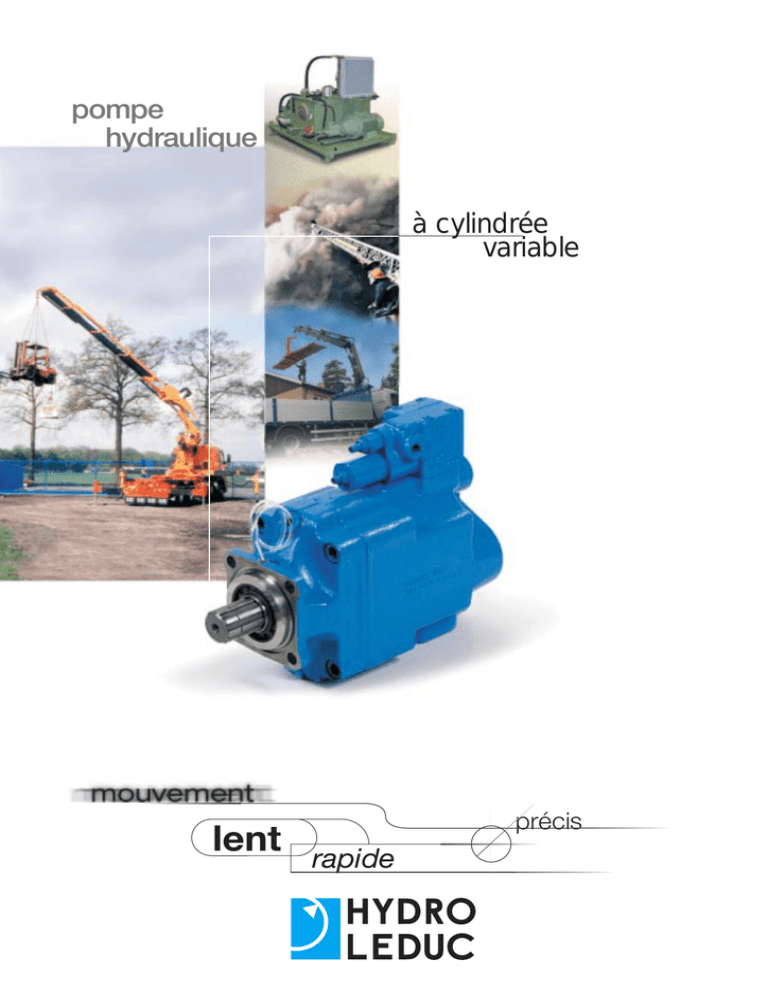

rapide pompe hydraulique à cylindrée variable

pompe
hydraulique
à cylindrée
variable
lent
précis
rapide
Mettez de l’intelligence dans
e pompe
Pourquoi un iable ?
ar
à cylindrée v
is des mouve
contrôle préc
tuer ;
ments à effec
vements
nctions : mou
" multi-fo
de
indépendants
t
e
s
é
n
a
lt
u
sim
la charge ;
"
nts
s échauffeme
diminution de
du fluide ;
ommation
on de la cons
" réducti
d’énergie.
"
2
Cylindrée variable :
que des avantages !
En installant une pompe
à cylindrée variable TXV
ou DELTA, vous transformez votre équipement hydraulique. Les
déplacements lents ou
rapides s’effectuent
avec précision grâce à
l’adaptation en continu
du débit de la pompe.
Les pompes TXV et
DELTA sont le résultat
de plus de 40 ans d’expertise dans le monde
de la pompe hydraulique. Premier constructeur français de pompes
variables, Hydro Leduc
est fier de vous présenter ses produits les plus
performants : TXV et
DELTA.
vos équipements hydrauliques.
2
1
3
rapide
lent
et précis
lent
et précis
3
La pompe incorpore un contrôle du débit et de la pression maximale (load-sensing). Ce contrôle est piloté par
un distributeur proportionnel qui rend compte directement à la pompe du besoin de débit à fournir aux circuits
en fonction de la vitesse souhaitée et indépendamment
de la charge.
1&3
Pour les déplacements
lents et précis, la
pompe permet l’ajustement de son débit tout en
contrôlant la pression.
L’échauffement, le bruit et
le laminage des pompes
à cylindrée fixe sont ainsi
évités.
Le moteur d’entraînement
de la pompe ne fournit
que la puissance nécessaire aux besoins. Ceci a
pour consequence une
longévité accrue des
équipements, une importante économie d’énergie
et un plus grand respect
de l’environnement.
2
Pour les déplacements
rapides, la pompe fournit
de façon quasi instantanée le débit demandé.
Q
Temps
Le déplacement proportionnel de la commande
est parfaitement restitué.
Load-sensing
L
a fonction « load-sensing » assure
le contrôle du débit de la pompe
en fonction de la demande exacte du
ou des récepteurs à alimenter. En
même temps, elle assure le contrôle de
la pression maximale de service de la
(
pompe. Cette fonction garantit une
optimisation de la machine qui est alimentée par ce type de pompe : vitesse
de déplacement, consommation, moindre échauffement.
Compacte
Intelligente
Temps de réponse rapide
Nombreuses options
Brides et arbres DIN ou SAE
4
TXV DIN
Conçues dans un encombrement
minimum, les pompes à cylindrée
variable HL s’installent facilement.
Arbre et flasque de fixation sont normalisés garantissant un montage aisé
sur la plupart des prises de mouvement (PMT).
DELTA SAE
Grâce à leur interface normalisée SAE,
les pompes DELTA sont particulièrement bien adaptées au montage dans
les centrales hydrauliques.
HYDRO LEDUC - BP 9 - F-54122 AZERAILLES - Tél : (33) 03 83 76 77 40 - Fax : (33) 03 83 75 21 58 - site internet : www.hydroleduc.com
Cylindrée variable
▼ cylindrée nulle
▼ cylindrée maxi
vis de purge
plateau-came
vis de purge
La pompe à cylindrée variable est une pompe à pistons axiaux. La cylindrée de la pompe est proportionnelle à la course des pistons de la pompe. Pour faire
varier la cylindrée (donc le débit), on agit sur l’angle α
du plateau-came.
La variation de l’inclinaison du plateau-came de l’angle α maxi à l’angle α mini permet la variation de la
cylindrée de son maximum à l’annulation de débit.
5
Préconisations de réglage
Limiteur PC à la
pompe :
Retour réservoir
P1 = P utilisation max = P annulation
réglable avec vis PR
Distributeur proportionnel
Récepteurs,
Grues,
Moteurs hydrauliques,
Elévateurs…
P2
Ligne LS
Limiteur de pression général
du circuit de refoulement :
P2 = P1 + marge de 30bar
« Chaque pompe TXV est livrée accompagnée d’un manuel d’installation et
de mise en route détaillé et illustré de nombreux cas de montage dans des
applications camions. »
TXV DIN
Prise manomètre G1/4”
LS G 1/4”
Drain G3/8”
Asservissement
Réglage stand-by
Stand-by
Calage usine : 30 bar
Réglage possible jusqu’à 40 bar
Nous consulter pour > 40 bar
sens
de rotation
F
M12
46
80
120
125
Vis de purge G3/8”
269
324
SAE
A
(mm)
B
(Ø)
Delta 28 à 40
Delta 60 à 92
146
181
R8
R10
Prise manomètre G1/4”
LS G 1/4”
161
Type de pompe
Ø 80 F7
80
191
95,5
Vis de purge G3/8”
95,5
4 trous
Ø 12,5
DELTA
161
Réglage de la pression
d’annulation (400 bar maxi)
M8 x 125
Cannelures 8-32-36
DIN ISO 14 NF E 22.131
55
Drain G3/8”
Asservissement Réglage stand-by
Stand-by
Calage usine : 30 bar
Réglage possible jusqu’à 40 bar
Nous consulter pour > 40 bar
Réglage de la pression
d’annulation (400 bar maxi)
sens
de rotation
F
B
6
(autres cotes voir TXV)
DELTA 60 à 92
35,2 JS13
largeur clavette 8e9
58,4
12,7
10
46
9,5
tnemessivressA
Ø 95
28,1 JS 13
largeur clavette
6,38 h9
Ø 31,75 h8
13
Ø 25,4 h9
Ø 127 h7
101,6 h8
suivant ANSI B92.1-1970
80
47
option : arbre cannelé
arbre cannelé : cannelures 16/32
DP
angle de pression : 30°
nombre de dents : 21
ajustement centrage sur flancs
pour d’autres arbres, veuillez
consulter notre Service Technique.
43
Ø34,5
DELTA 40
282
339,1
BUTÉE DÉBIT
MINI Dm (option)
A
50,5
57,1
Configuration des raccordements TXV et DELTA
Vue suivant F
Type de pompe
Aspiration
(Ø)
G3/4”
G1”
G1” 1/2
A
B
(mm) (mm)
15
6
19
23,57
36
Refoulement P
A
29
TXV et DELTA 40 à 92
TXV 120
Refoulement
(Ø)
Vue suivant F
Aspiration
B
SH
SIH
HYDRO LEDUC - BP 9 - F-54122 AZERAILLES - Tél : (33) 03 83 76 77 40 - Fax : (33) 03 83 75 21 58 - site internet : www.hydroleduc.com
TXV DIN
DELTA SAE
Choix du fluide :
Cylindrée(1) Pression Pression
Pression
Couple
Sens
maxi
maxi
maxi en
maxi
à 300 bar
de rotation
(cm3)
de service pointe : 5% d'annulation
(Nm)
(bar)
du temps
(bar)
(bar)
Type de pompe
0512950
0512955
0512500
0512505
0512510
0512515
0512520
0512525
0513310
0513315
SH
SIH
SH
SIH
SH
SIH
SH
SIH
SH
SIH
0512370
0512375
0513140
DELTA 60
0513145
0512340
DELTA 75
0512345
0512350
DELTA 92
0512355
SH
SIH
SH
SIH
SH
SIH
SH
SIH
TXV 40
TXV 60
TXV 75
TXV 92
TXV 120
DELTA 40
Vitesse (2)
maxi
(tr/min)
40
400
420
440
220
3000
60
400
420
440
295
2600
75
400
420
440
410
2000
92
380
400
420
483
1900
120
360
380
400
680
1900
40
400
420
440
220
3000
60
400
420
440
295
2600
75
400
420
440
410
2000
92
380
400
420
483
1900
(1) Les pompes TXV et DELTA peuvent être calées pour une cylindrée maximale plus faible :
nous consulter.
(2) Vitesse supérieure possible selon le débit demandé : nous consulter.
Vitesses à minorer en fonction de la viscosité, si > 100 cSt : nous consulter pour connaître vitesse maxi de fonctionnement.
Température maxi : 80°C.
Masse : - DELTA SAE . . . . . 29 kg (sans asservissement)
- TXV DIN . . . . . . . . 28 kg.
Couple de renversement avec asservissement standard pour tous les modèles TXV : = 35 mN.
Recommandations
Pour garantir un rendement optimum de la pompe, nous préconisons d’utiliser pour le tuyau
d’aspiration un diamètre minimum de 50 mm.
Le bon fonctionnement de la pompe nécessite une liaison LS diamètre de passage du fluide
= 6 mm et un drain de diamètre de passage du fluide = 10 mm.
Dans tous les cas, réaliser un raccordement de longueur mini.
Environnement TXV :
applications sur camion
La pompe est le cœur de votre installation hydraulique. Nous vous
rappelons que sa longévité et les performances techniques demandées en utilisation sont directement liées à la définition de l’environnement de travail.
Cet environnement est essentiellement constitué :
" de la prise de mouvement : vitesse, rapport et couple de transmission…
" du réservoir : capacité, position…
" du fluide : nature, classe de propreté…
" de la nature de l’utilisation : type d’application, durée…
Nos services techniques sont à votre disposition pour vous aider
dans cette définition.
En général : huile minérale
hydraulique classe ISO 32,
ISO 46 et ISO 68, selon les
conditions thermiques pour
assurer une viscosité fonctionnelle correcte, comprise
entre 10 et 400 cSt.
Classe de filtration : 20 µ ou
exigence de propreté 18/13
selon norme ISO 4406.
7
Couple absorbé à cylindrée maximum
m.daN
Couple
80
Calcul de puissance
en fonction du couple
70
120
60
P (kW)
C = ----------------- x 100 = m.daN
50
N
= ------30
92
40
75
30
P (kW) =
P Q
600
60
(Puissance hydraulique théorique)
20
40
avec :
N = vitesse en tr/min
P = pression d’utilisation en bar
Q = débit en l/min
10
0
0
50
100
200
300
360
bar
Débit
Q (l/min.)
200
120
92
75
60
150
8
40
100
Débit en fonction de la vitesse, de la
cylindrée et de la pression d’alimentation.
Ces courbes sont les résultats des
essais effectués par le Laboratoire
de Recherche HL, sur banc d’essai
spécifique, avec un fluide ISO 46 à
25°C (soit 100 cSt), une alimentation
Ø 50 mm longueur 1,50 m et un
réservoir dont le niveau est placé à
hauteur de pompe.
50
0
1000
2000
3000
3600
N (tr/min.)
montage
idéal
Rendement volumétrique
%
réservoir au-dessus
de la pompe
Rendement à 1500 tr/min.
100
90
0
100
200
300
360 bar
HYDRO LEDUC - BP 9 - F-54122 AZERAILLES - Tél : (33) 03 83 76 77 40 - Fax : (33) 03 83 75 21 58 - site internet : www.hydroleduc.com
▼
Mode de contrôle débit-pression (LS)
débit nul (stand-by)
Options
Signal LS
Asservissements
possibles pour DELTA
Filtre 20 µ abs
▼
Contrôle Load Sensing
contrôle de débit
PC :
pression constante
2PC :
pression constante à deux
étages
PCD :
maintien de pression
commandé à distance
LS :
load-sensing
LSD :
load-sensing commandé à
distance
PC + DM :
pression constante option
débit mini
Signal LS
Filtre 20 µ abs
Contrôle Load Sensing
▼
9
plein débit
Signal LS
Filtre 20 µ abs
▼
Contrôle Load Sensing
débit nul (pression maxi)
Signal LS
Filtre 20 µ abs
Contrôle Load Sensing
TXV ET DELTA
10
La pompe à cylindrée variable HL
s’installe facilement grâce à l’encombrement minimum que nous
avons su lui donner. La gamme
étendue proposée tant en pression
qu’en couple permet d’offrir une
solution optimale à la plupart des
applications industrielles et aux
équipements sur camion.
Depuis plus de 40 ans nous contribuons à la progression du marché de
PA/PAC et la nouvelle gamme X,
pompes à pistons à cylindrée fixe :
la réponse aux exigences requises
par le marché des camions et des
matériels mobiles.
l’hydraulique et réalisons aujourd’hui
40 % de notre chiffre d’affaires à l’exportation, grâce à des produits originaux !
Nos travaux en micro-hydraulique
(micro-pompes de quelques mm3 de
cylindrée), par exemple, nous ouvrent
des marchés aux exigences pointues, comme l’aéronautique, la climatologie, la recherche pétrolière et
océanographique…
Nos compétences s’illustrent aussi
avec les pompes industrielles à cylindrée fixe, les accumulateurs hydropneumatiques à vessie et à membrane, les joints composites, les vérins
spéciaux et d’une manière plus générale, avec tous les composants “sur
mesure” répondant aux attentes de
nos clients.
MX-MXR : moteurs hydrauliques à axe brisé.
11
Catalogue complet :
www.hydroleduc.com
HYDRO LEDUC
HYDRO LEDUC GmbH
(Siège social et usine)
BP 9 - F-54122 AZERAILLES - FRANCE
Tél. : (33) 03 83 76 77 40
Fax : (33) 03 83 75 21 58
Haselwander Str. 5
D - 77746 SCHUTTERWALD - DEUTSCHLAND
Tel. 49 / 0781 9482590
Fax 49 / 0781 9482592
HYDRO LEDUC - S.A.S. au capital de 4 065 074,04 euros - Siret 319.027.421 00019 - R.C. Nancy B 319.027.421
Site internet : www.hydroleduc.com
[email protected]
04/2006
POMPES VARIABLES
