Comment créer un carte topographique pour TT_BD 2

Principe:
_ 1. Récupérez une carte et ses coordonnées
_ 2. Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
_ 3. Génération d'un fichier "RASTER" (.sat) pour utilisation de carte dans TomTom
_ 4. Insertion des 2 fichiers .jpg et .sat dans votre TomTom
_ 5. Visualisation dans votre TomTom de la carte crée + navigation
Moyens nécessaires
1 TomTom ou PDA avec le logiciel de navigation TomTom Navigator 6.56 ou plus
1 PC
1 connection à internet pour récupérer les cartes (www.geoportail.fr)
Le logiciel OziExplorer Trial - Version gratuite (http://www.oziexplorer.com)
1 logiciel de retouche photo
Le logiciel gratuit DomDomMap (http://www.divshare.com/download/568962-162)

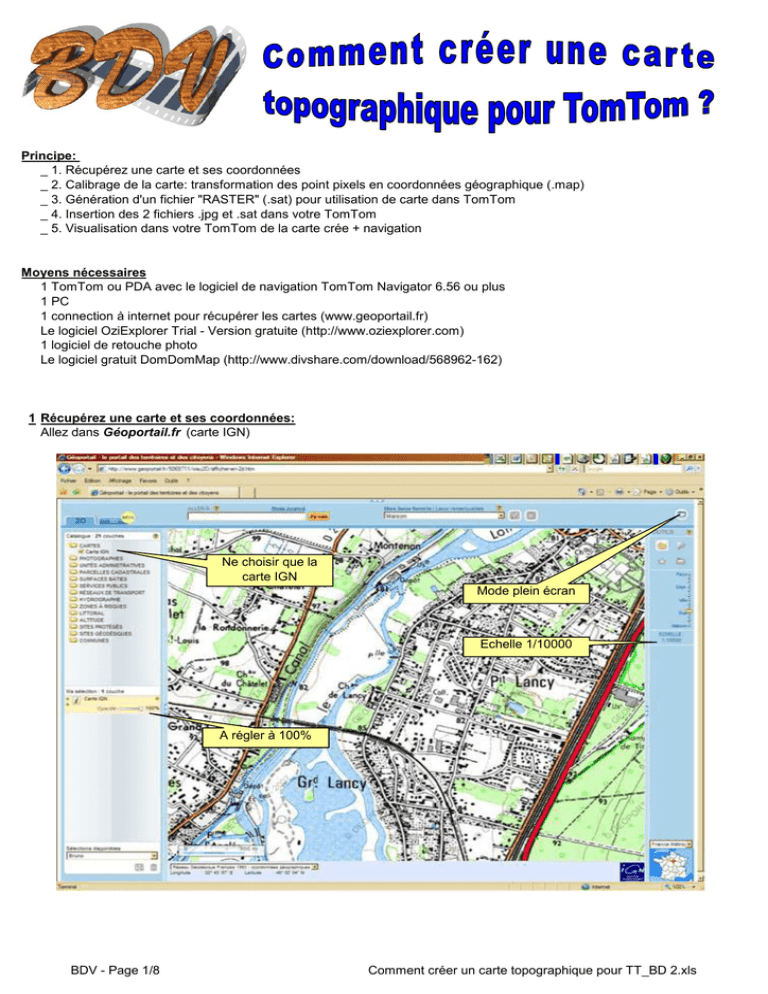

1 Récupérez une carte et ses coordonnées:
Allez dans Géoportail.fr (carte IGN)
Ne choisir que la
carte IGN
Mode plein écran
Echelle 1/10000
A régler à 100%
BDV - Page 1/8
Comment créer un carte topographique pour TT_BD 2.xls
Recherchez la zone géographique voulue
Configuration:
Echelle 1/10000 ème (ou autre, voir la précision que vous voulez)
Mode plein écran
Effacez les boites de dialogue sur la carte
Se servir de ce
pointeur pour un
positionnement plus
précis des
coordonnées
1er point
à relever
Effacement boites de
dialogues
Effacement boites de
dialogues
2ème point
Latitude et longitude
des points
Appuyer sur "Impr écran"
Ne pas bouger la carte sur Géoportail et ne pas quitter l'application
Relevez les coordonnées de 2 points (Servez-vous du pointeur qui est plus précis que la petite main):
1er point: en haut et à gauche (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte
2ème point: en bas et à droite (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte
Notez pour chaque points les coordonnées géographiques sur la ligne du bas de la page
la Latitude en dd° mn' ss' N ou S
La Longitude en dd° mn' ss' E ou O
Allez dans un logiciel de retouche photo (ex sur PhotoShop)
Détourez la carte pour n'avoir en image que la zone voulue de la carte
Sauvegardez le fichier en .bmp (pour utilisation dans OziExplorer); lui donner un nom explicite
Astuce: Imprimez la carte et notez dessus les 2 points avec leurs coordonnées, ce sera plus facile pour les retouver
par la suite
BDV - Page 2/8
Comment créer un carte topographique pour TT_BD 2.xls
Voici la carte que vous devez obtenir
2 Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
Nous emploierons un logiciel nommé OziExplorer ; la version utilisée de OziExplorer est la version gratuite qui
n'autorise que la création de 2 points d'étalonnage (1 en haut à gauche et 1 en bas à droite)
Lancez le logiciel OziExplorer - Nota, ce logiciel se bloque au bout d'une heure, il suffira de le relancer
Il faut configurer le logiciel OziExplorer dans le bon mode d'affichage des coordonnées
Entrez dans le sous menu
"Configuration"
BDV - Page 3/8
Comment créer un carte topographique pour TT_BD 2.xls
Choisir la région dans
laquelle se trouvera la
carte
Affichage en DD MN SS
Nous allons maintenant travailler sur l'image issue de géoportail
Dans le menu "fichier" cliquez sur "Ouvrir et calibrer une image"
Ouvrir et calibrer une
L'image apparaît à l'écran
BDV - Page 4/8
Comment créer un carte topographique pour TT_BD 2.xls
Définition des 2 points d'étalonnage
Point N° 1
Dans le champ à droite cliquer sur l'onglet "Point 1 "
Allez sur la carte; le pointeur s'est transformé en croix et est apparu une loupe à gauche pour pointer
précisément
En haut à gauche pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Allez dans le champ à droite et entrez les coordonnées relevées dans géoportail
Lat
dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 4
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs N/S rentrez la lettre N ou S
le résultat doit être de la forme: 48 02 45 N (rappel: un espace entre les Mn et les Secondes)
Long faire de même
Point N° 2
Dans le champ à droite cliquer sur l'onglet "Point 2"
Allez sur la carte; le pointeur s'est transformée en croix et est apparu une loupe à gauche pour pointer
précisément
En bas à droite pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Allez dans le champ à droite et entrez les coordonnées relevées dans géoportail
Lat
dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 4
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs N/S rentrez la lettre N ou S
le résultat doit être de la forme: 48 02 45 N (rappel: un espace entre les Mn et les Secondes)
Long faire de même
Puis appuyez sur "Sauver"
1er point
Onglets des 2 points
à rentrer
Zoom sur la zone du
pointeur
Coordonnées à
rentrer
2ème point
Sauvegarde
Un fichier .map a été créé et il porte le même nom que celui que vous avez donné à votre carte
3 Génération d'un fichier "RASTER" (.sat) pour utilisation de carte dans TomTom: fichier image + fichier des
coordonnées (.sat)
Nous emploierons un logiciel nommé DomDomMaps qui est gratuit
Lancez le logiciel
BDV - Page 5/8
Comment créer un carte topographique pour TT_BD 2.xls
Se mettre sur l'onglet "Carte OziExplorer - GoogleMV"
Dans la partie gauche "Fichiers des vues .MAP:"
Se mettre en dessous de la colonne "Fichier configuration <MAP>"
Cherchez le fichier .map correspondant à la carte (ouvrir le petit explorateur) et cliquer dessus; le fichier .bmp est
automatiquement récupéré dans la colonne de droite "Fichier image associé (.jpg; .bmp)"
Dans la partie droite "Valeur Zoom pour le fichier "Sat""
On peut agir sur ces valeurs , Le Mini à 1 (100m) et la Maxi à 20 (1.25Km)
Dans la partie droite "Répertoire de Sortie cartes Bitmap Tomtom"
Choisir le répertoire dans lequel sera crée le dossier "Raster00" qui contiendra les 2 fichiers .jpg et .sat pour
fonctionner dans votre TomTom
En bas à droite:
Une fois tous les paramètres OK, cliquez sur ce bouton pour la création de la carte SAT
Nota: le fichier image .bmp de votre carte sera transformé en fichier .jpg par ce logiciel
Onglet OziExplorer
Pour rechercher la carte
Zoom:
Mini à 1
Maxi à 20
Répertoire de sortie
du dossier "raster00"
Sauver
4 Insertion des 2 fichiers .jpg et .sat dans votre TomTom
Copiez les 2 fichiers .jpg et .sat du dossier "raster00" crée par DomDomMap dans la carte mémoire du TomTom
Ouvrez la carte mémoire à la racine
Recherchez le dossier 'raster" . Si il n'existe pas , le créer
Collez y les 2 fichiers
Collez les 2 fichiers dans ce
dossier "raster"
BDV - Page 6/8
Comment créer un carte topographique pour TT_BD 2.xls
5 Visualisation dans votre TomTom de la carte crée + navigation
Assurez vous que votre carte mémoire est bien dans le TomTom
Allumez votre TomTom
Allez dans le menu "Explorer carte"
Mode explorer
carte
Cocher le mode "Images" dans la partie "Options"
Cocher cette
case pour
visualiser les
cartes
Réglez le niveau de zoom (ascenseur de droite) en allant vers le bas jusqu'à ce que la carte apparaisse
Cliquez ici pour recentrer la carte ou
passez votre doigt sur la carte pour la
faire glisser
Zoom pour
afficher la
carte
Menu option pour cocher la
case "Images"
Important: Contrairement au mode de navigation normal ou c'est la carte qui défile sous le pointeur qui lui reste fixe;
dans ce mode de navigation c'est le pointeur de votre position qui va se déplacer sur une carte fixe.
Donc, à chaque fois que votre pointeur de position sortira de la carte, il suffira de cliquer sur la flèche en haut à
droite pour recentrer la carte
BDV - Page 7/8
Comment créer un carte topographique pour TT_BD 2.xls
Il faudra recommencer toute cette procédure pour toutes les cartes qui
composeront au final la zone totale que vous voulez explorer
_ Procédure lorsque vous avez un grande zone à faire, donc plusieurs cartes:
_ Sortir les cartes de géoportail: print screem -> rognage des bords -> impression de la carte
_ Noter sur chaque carte papier que vous avez imprimé: Les 3 points de coordonnées (LAT et LONG)
_ Calculez pour chaque carte la déclinaison: calculateur sur internet -> marquez cette valeur sur chaque carte
papier
_ Utilisez OziExplorer pour chaque carte: entrez la déclinaison et les coordonnés des 2 points (HG et BD) ->
génération du fichier .map)
_ Utilisez DomDoMap pour toutes cartes en même temps -> génération du dossier "raster01" des fichiers .sat
Voilà vous pouvez maintenant vous balader suivant la carte et voir en permanence votre position
Conseils:
_ Il est préférable de faire plusieurs petites cartes au lieu d'une seule grande car il n'y a que 2 points de référence
par carte donc l'assemblage de plusieurs petites cartes sera plus précis
_ Bien faire attention à la translation verticale ou latérale pour avoir des cartes continues et qui se chevauchent
correctement lors du déplacement de la vue sur géoportail
_ Il faut prévoir une zone de recouvrement des cartes (mini 5mm sur chaque bord)
_ Comment corriger le positionnement des cartes dans le TomTom ?
Voir le tutoriel "Comment corriger les coordonnées d'une carte Topographique pour TT_BD"
BDV - Page 8/8
