Comment créer une carte topographique IGN pour TTMaps_BD

Préalable:
Ce tutorial est uniquement destiné à la création de carte pour une utilisation dans le pluging TTMaps
Vous devez installer l'application gratuite "TTMaps" (http://jrepetto.free.fr/ttmaps/download.html#logiciels)
Principe:
_ 1. Récupération d'une carte et de ses coordonnées
_ 2. Convertion des coordonnées de Lambert II étendu en D°MnSec+décimales
_ 3. Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
_ 4. Génération d'un fichier image+carte (.ecw) pour utilisation de carte dans TTMaps
_ 5. Insertion du fichier .ecw dans votre TomTom
_ 6. Visualisation dans votre TomTom de cette carte avec l'application TTMaps
Moyens nécessaires
1 TomTom ou PDA avec le logiciel de navigation TomTom Navigator 6.56 ou plus
1 PC
1 connection à internet pour récupérer les cartes (www.geoportail.fr)
1 logiciel de retouche photo ou dessisn pour rognage et assemblage de cartes
Le logiciel gratuit "Convertion" de Eric SIBERT (http://eric.sibert.fr/article80.html)
Le logiciel "OziExplorer Trial" - Version gratuite (http://www.oziexplorer.com)
Le logiciel gratuit "ECWCreator" (http://famille.viollet.free.fr/CreateECW.exe)
Le logiciel gratuit "TTMaps" (http://jrepetto.free.fr/ttmaps/download.html#logiciels)

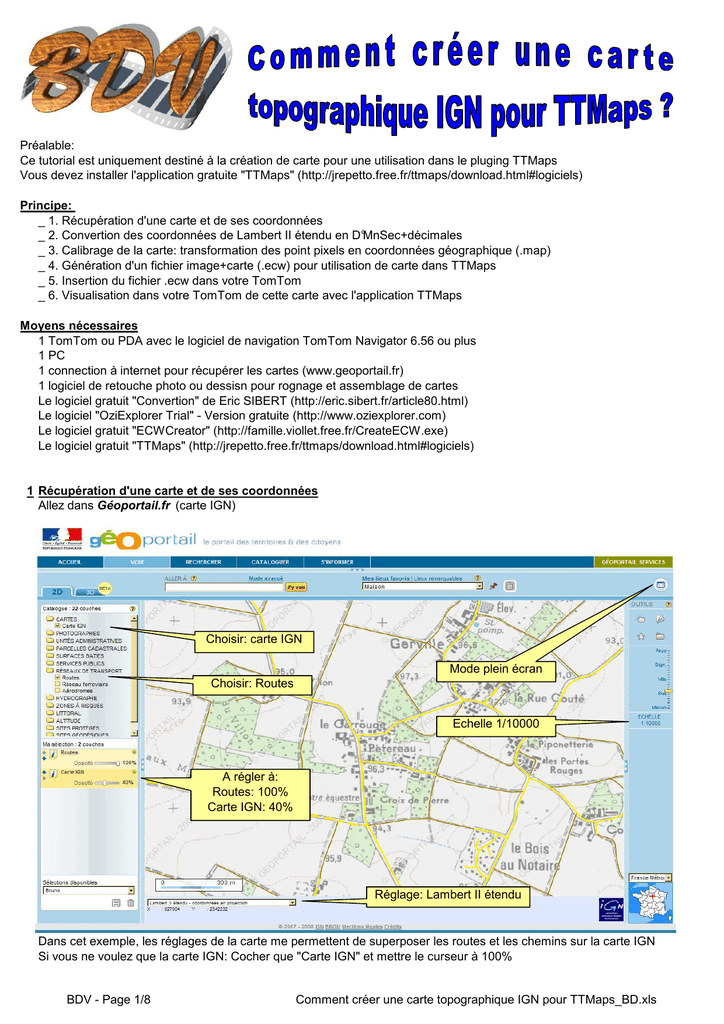

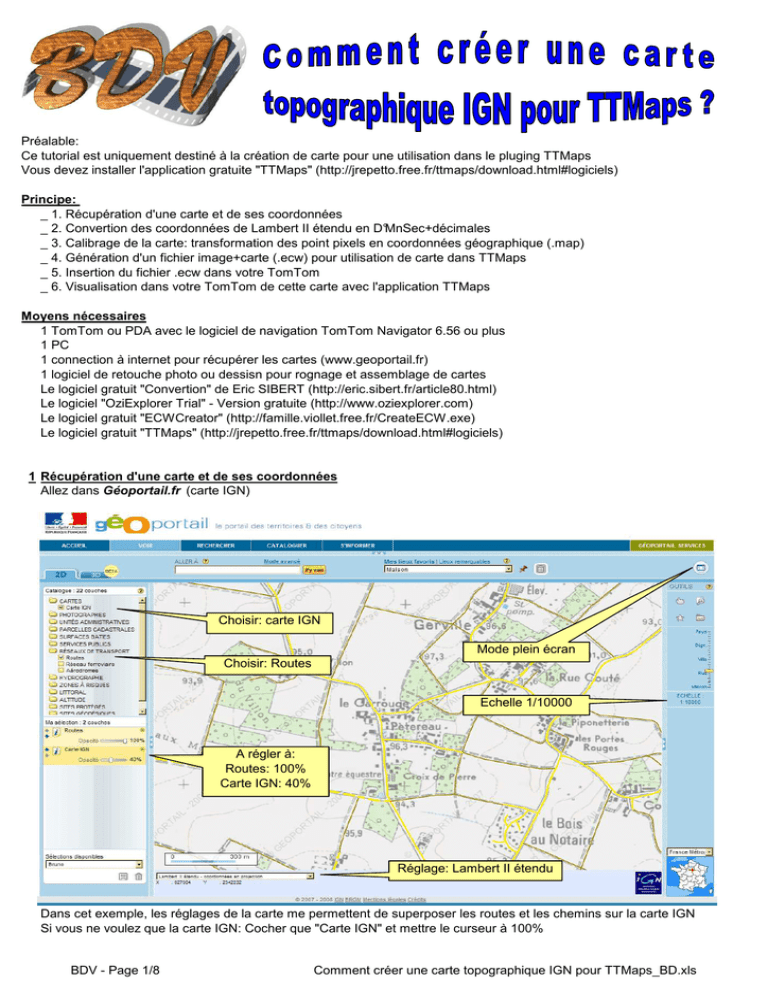

1 Récupération d'une carte et de ses coordonnées
Allez dans Géoportail.fr (carte IGN)
Choisir: carte IGN
Mode plein écran
Choisir: Routes
Echelle 1/10000
A régler à:
Routes: 100%
Carte IGN: 40%
Réglage: Lambert II étendu
Dans cet exemple, les réglages de la carte me permettent de superposer les routes et les chemins sur la carte IGN
Si vous ne voulez que la carte IGN: Cocher que "Carte IGN" et mettre le curseur à 100%
BDV - Page 1/8
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Recherchez la zone géographique voulue
Configuration:
Echelle 1/10000 ème (ou autre, voir la précision que vous voulez)
Mode plein écran
Effacez les boites de dialogue sur la carte
Se servir de ce
pointeur pour un
positionnement plus
précis des
coordonnées
1er point à relever
(Si possible à prendre
sur une croix)
Effacement boites
de dialogues
Effacement boites de
dialogues
2ème point
X et Y du point de
coordonnées du pointeur
Appuyer sur "Impr écran"
Ne pas bouger la carte sur Géoportail et ne pas quitter l'application
Relevez les coordonnées de 2 points (Servez-vous du pointeur qui est plus précis que la petite main):
1er point: en haut et à gauche (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte (une croix de préférence)
2ème point: en bas et à droite (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte (une croix de préférence)
Notez pour chaque points les coordonnées géographiques sur la ligne du bas de la page
Le X (coordonnée en projection) qui correspondra à la LATITUDE après transformation
Le Y (coordonnée en projection) qui correspondra à la LONGITUDE après transformation
Allez dans un logiciel de retouche photo (ex sur PhotoShop)
Détourez la carte pour n'avoir en image que la zone voulue de la carte
Attention: vos 2 points de calibrage doivent être inclus dans cette image
Sauvegardez le fichier en .bmp (pour utilisation dans OziExplorer); lui donner un nom explicite
Astuce: Imprimez la carte et notez dessus les 2 points avec leurs coordonnées, ce sera plus facile pour les
retrouver par la suite
BDV - Page 2/8
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Voici la carte que vous devez obtenir
2 Convertion des coordonnées de Lambert II étendu en D°MnSec+décimales
Nous emploierons le logiciel gratuit "Convertion " de Eric SIBERT
Champ "Départ":
_ Configurez en LT2+
_ Rentrez les coordonnées X dans le champ "Easting (m)"
_ Rentrez les coordonnées Y dans le champ "Northting (m)"
Champ "Arrivée":
_Configurez en WGS84
Champ "Unité":
_Configurez en degres minutes secondes
Mode "LT2+"
Mode "WGS84"
Coordonnées à renter
Mode "DMnSec"
Coordonnées à récuprer
Lancez la conversion en appuyant sur "Convertir"
Relevez les coordonnées Latitude et Longitude (tous les chiffres !)
Recommencez l'opération pour chaque point de coordonnées de vos cartes
BDV - Page 3/8
Comment créer une carte topographique IGN pour TTMaps_BD.xls
3 Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
Nous emploierons un logiciel nommé OziExplorer ; la version utilisée de OziExplorer est la version gratuite qui
n'autorise que la création de 2 points d'étalonnage (1 en Haut à Gauche et 1 en Bas à Droite)
Lancez le logiciel OziExplorer - Nota, ce logiciel se bloque au bout d'une heure, il suffira de le relancer
Il faut configurer le logiciel OziExplorer dans le bon mode d'affichage des coordonnées
Entrez dans le sous menu
"Configuration"
Onglet "Cartes"
Choisir la région dans
laquelle se trouvera la
carte
Affichage en DD MN SS
BDV - Page 4/8
Sauvegarde de votre configuration
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Nous allons maintenant travailler sur l'image issue de géoportail
Dans le menu "fichier" cliquez sur "Ouvrir et calibrer une image"
Ouvrir et calibrer une
L'image apparaît à l'écran
Définition des 2 points d'étalonnage
Point N° 1
Dans le champ à droite cliquer sur l'onglet "Point 1 "
Allez sur la carte; le pointeur s'est transformé en croix et est apparu une loupe à gauche pour pointer
précisément
En Haut à Gauche pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Allez dans les champs à droite et entrez les coordonnées relevées dans géoportail
Lat
dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 7
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs N/S rentrez la lettre N ou S
le résultat doit être de la forme: 48 04 43.444 N (rappel: un espace entre les Mn et les Secondes)
Long dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 7
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs E/W rentrez la lettre E ou W (W=Ouest en Français)
le résultat doit être de la forme: 02 41 55.974 N (rappel: un espace entre les Mn et les Secondes)
Point N° 2
Dans le champ à droite cliquer sur l'onglet "Point 2"
En Bas à Droite pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Puis refaire les même opérations que pour le point 1
BDV - Page 5/8
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Onglets des 2 points
à renseigner
1er point
Coordonnées à
rentrer
Zoom sur la zone du
pointeur
Sauvegarde
2ème point
Puis appuyez sur "Sauver"
Un fichier .map a été créé et il porte le même nom que celui que vous avez donné à votre carte
Attention: Les fichiers : de la carte (.jpg) et des coordonnées (.map) doivent porter le même
nom et doivent être dans le même répertoire
4 Génération d'un fichier image+carte (.ecw) pour utilisation de carte dans TTMaps
Nous emploierons un logiciel nommé ECWCreator qui est gratuit
Lancez le logiciel
fichier .map (ou .sat)
à convertir en carte
.ecw
Lancement de la
conversion
BDV - Page 6/8
Répertoire dans
lequel se
positionnera le fichier
.ecw
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Nota: Vous pouvez générer un fichier .ecw à partir d'un fichier .map (exemple ci-dessus) ou d'un fichier .sat (voir
autre tutoriel pour création de carte dans le "Raster")
5 Insertion du fichier .ecw dans votre TomTom
Copiez le fichier .ecw dans la carte mémoire du TomTom
Ouvrez la carte mémoire à la racine
Recherchez le dossier 'ttMaps"
Collez y le fichier dans le sous-dossier "Maps"
Sous dossier des
cartes .ecw
6 Visualisation dans votre TomTom de la carte crée + navigation
Assurez vous que votre carte mémoire est bien dans le TomTom
Allumez votre TomTom
Lancer ttMaps (voir utilisation sur le site de l'auteur)
Indexer la nouvelle carte
Voici la carte obtenue
Lancer l'indexation
des cartes
Voilà vous pouvez maintenant vous balader suivant la carte et voir en permanence votre position
BDV - Page 7/8
Comment créer une carte topographique IGN pour TTMaps_BD.xls
Conseils:
_ Si vous avez une grande zone géographique, vous pouvez soit:
_ Assembler plusieurs cartes pour n'en faire qu'une seule
_ Assemblez toutes les cartes avec un logiciel de dessin (attention: l'assemblage doit être parfait !!)
_ Notez les 2 points de coordonnées (X & Y) (1er point en Haut à Gauche; 2ème point en Bas à Droite)
_ Transformez les coordonnées en D°MnSec+décimales, marquez ces valeurs sur la carte
_ Utilisez OziExplorer pour la carte: entrez les coordonnés des 2 points (HG et BD) -> génération du
fichier .map)
_ Utilisez ECWCreator -> génération du fichier .ecw de la carte avec géoréférencement inclus
_ Faire plusieurs cartes (Non recommandé car ralentit le fonctionnement)
_ Procédure lorsque vous plusieurs cartes:
_ Sortir les cartes de géoportail: print screem -> rognage des bords -> impression de la carte
_ Notez sur chaque carte papier que vous avez imprimé: Les 2 points de coordonnées (X & Y)
_ Transformez pour chaque carte les coordonnées en D°MnSec+décimales, marquez ces valeurs sur
chaque cartes
_ Utilisez OziExplorer pour chaque carte: entrez les coordonnés des 2 points (HG et BD) -> génération
du fichier .map)
_ Utilisez ECWCreator -> génération du fichier .ecw de la carte avec géoréférencement inclus
_ Bien faire attention à la translation verticale ou latérale pour avoir des cartes continues et qui se chevauchent
correctement lors du déplacement de la vue sur géoportail
_ Il faut prévoir une zone de recouvrement des cartes (mini 5mm sur chaque bord)
_ Comment corriger le positionnement des cartes dans le TomTom ?
Si vous constatez un décalage de le carte par rapport à votre position
Voir le tutoriel "Comment corriger les coordonnées d'une carte Topographique pour TT_BD"
BDV - Page 8/8
