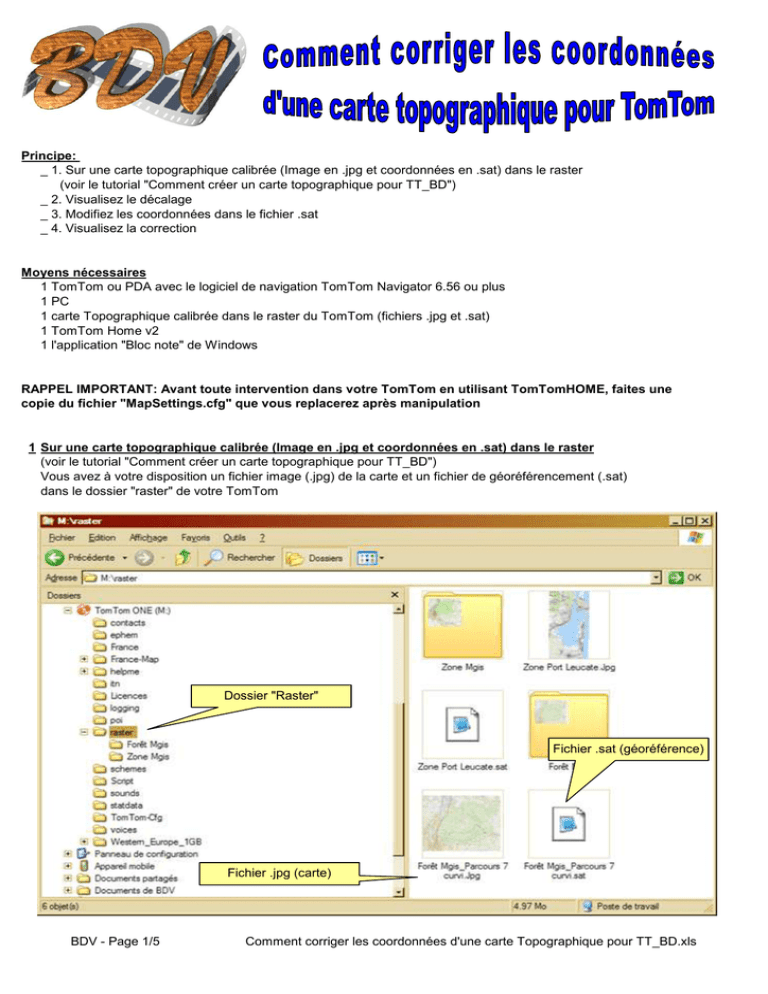

Comment corriger les coordonnées d`une carte

Principe:
_ 1. Sur une carte topographique calibrée (Image en .jpg et coordonnées en .sat) dans le raster
(voir le tutorial "Comment créer un carte topographique pour TT_BD")
_ 2. Visualisez le décalage
_ 3. Modifiez les coordonnées dans le fichier .sat
_ 4. Visualisez la correction
Moyens nécessaires
1 TomTom ou PDA avec le logiciel de navigation TomTom Navigator 6.56 ou plus
1 PC
1 carte Topographique calibrée dans le raster du TomTom (fichiers .jpg et .sat)
1 TomTom Home v2
1 l'application "Bloc note" de Windows
RAPPEL IMPORTANT: Avant toute intervention dans votre TomTom en utilisant TomTomHOME, faites une
copie du fichier "MapSettings.cfg" que vous replacerez après manipulation
1 Sur une carte topographique calibrée (Image en .jpg et coordonnées en .sat) dans le raster
(voir le tutorial "Comment créer un carte topographique pour TT_BD")
Vous avez à votre disposition un fichier image (.jpg) de la carte et un fichier de géoréférencement (.sat)
dans le dossier "raster" de votre TomTom
Dossier "Raster"
Fichier .sat (géoréférence)
Fichier .jpg (carte)
BDV - Page 1/5
Comment corriger les coordonnées d'une carte Topographique pour TT_BD.xls
2 Visualisez le décalage
_ Ouvrez TomTomHOME
_ Ouvrez votre explorateur de fichier windows pour visualiser les fichiers du dossier "raster"
TomTom HOME
Fichiers .jpg et .sat
_ Ouvrez "Manipuler mon …" (One dans mon cas)
_ Cliquez sur les écrans successifs pour arriver à votre carte topographique
Cliquez sur l'écran
BDV - Page 2/5
Cliquez sur la flèche
Cliquez sur "explorer carte"
Comment corriger les coordonnées d'une carte Topographique pour TT_BD.xls
L'exemple ci-dessous est réalisé sur le coin en bas à droite (2ème point géoréférencé)
Faites varier le zoom pour atteindre un niveau de détail qui permet de visualiser finement la superposition des routes
du TomTom avec celles de l'image de la carte
Vous devriez avoir le genre d'image comme ci-dessous
Route du TomTom
Route de la carte Topo
On voit un décalage assez important entre:
_ la carte (route en jaune sur l'image)
_ La route tracée en superposition par le TomTom (routes en rose et blanc)
On voit que ma carte est trop basse par rapport à la route du TomTom, il va donc falloir que je modifie les
coordonnées de LATITUDE et dans mon cas en AUGMENTANT la valeur vers le NORD
IMPORTANT: Si votre carte à un décalage plus important que cet exemple -> Vous vous etes trompé dans
les coordonnées de votre carte, à revoir
Mais avant le modifier le fichier .sat, il va falloir sortir de la visualisation de TomTomHOME; Appuyer sur "terminer"
Appuyez sur "terminer"
BDV - Page 3/5
Comment corriger les coordonnées d'une carte Topographique pour TT_BD.xls
Retour à l'écran ci-dessous
NE PAS SORTIR DE TomTomHOME (vous pouvez réduire la fenêtre mais il ne faut pas en sortir)
3 Modifiez les coordonnées dans le fichier .sat
Se servir du "Bloc-notes" de windows et ouvrir votre fichier .sat
il faut modifier cette ligne
Ligne 1
Ligne 2
Ligne 3
Ligne 4
Ligne 5
Ligne 6
Ligne 7
Ligne 8
Ligne 9
- (Touche 6)
Longitude point 1 en Haut à gauche
Latitude point 1 en Haut à gauche
Longitude point 2 en Bas à Droite
Latitude point 2 en Bas à Droite
Zoom mini (restez à 1)
Zoom maxi (100 000 marche aussi !)
Nombre de pixel en X (largeur carte)
Nombre de pixel en Y (hauteur carte)
Modifiez la valeur de la LATITUDE du point
Modifiez la latitude
Puis faire "Fichier / enregistrer" et SORTIR du Bloc-notes par "Fichier / Quitter"
4 Visualisez la correction
_ Revenir sur le fenêtre de TomTomHOME
_ Ouvrez "Manipuler mon …" (One dans mon cas)
_ Cliquez sur les écrans successifs pour arriver à votre carte topographique (voir paragraphe 2, ci-dessus)
BDV - Page 4/5
Comment corriger les coordonnées d'une carte Topographique pour TT_BD.xls
_ On peut constater une nette amélioration
Les 2 routes se supperposent
correctement
Faites de même pour les autres décalages, comme ci-dessous:
Par rapport aux routes
du TomTOM
Routes un peu basses
Routes un peu haute
Routes trop à droite
Routes trop à gauche
Zone du 1er point en haut Zone du 2ème point en
à gauche
bas à droite
Longitude
Latitude
Longitude
Latitude
(ligne N°2)
(ligne N°3)
(ligne N°4)
(ligne N°5)
= Augmenter la valeur: ex 2.711045 -> 2.711345
= Diminuer la valeur: ex 48.079510 -> 48.079210
Au début on tâtonne un peu sur la grandeur de la valeur à corriger ; mais on arrive vite aux bonnes valeurs
Amusez vous bien et bonne balade !
BDV - Page 5/5
