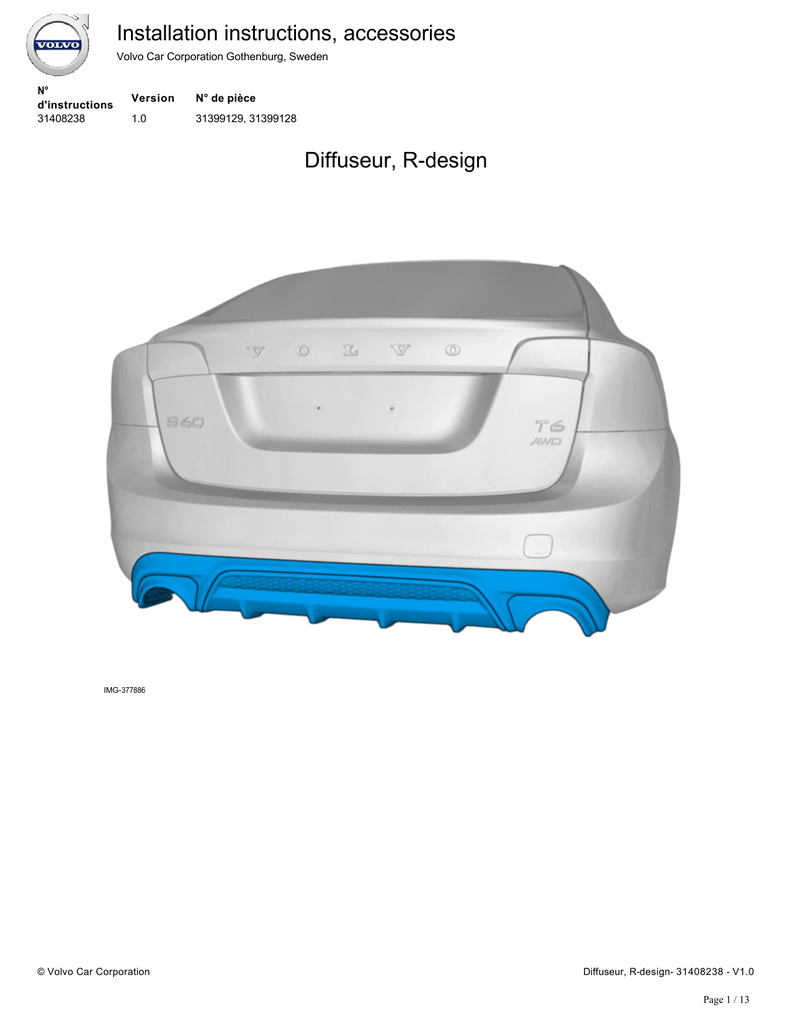

Diffuseur, R-design Diffuseur, R-design Installation

Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
d'instructions
31408238
Version
N° de pièce
1.0
31399129, 31399128
Diffuseur, R-design
IMG-377886
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 1 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Équipement
IMG-345497
IMG-377953
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 2 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Informations
1
Lire toute la notice avant de commencer l'installation.
Les notes et les textes de mise en garde sont là pour votre
sécurité et pour réduire le risque de détérioration lors de
l'installation.
Vérifier que tous les outils mentionnés dans la notice sont
disponibles avant de commencer l'installation.
Certaines étapes ne sont présentées qu'en images. Les étapes
plus complexes sont accompagnées d'un texte explicatif.
Si vous rencontrez des difficultés avec la notice ou l'accessoire,
contactez votre revendeur Volvo.
Symbolique des couleurs
2
1.
S'utilise pour la pièce ciblée, la pièce qui doit faire l'objet d'une
manipulation.
2.
Est utilisé pour couleurs complémentaires, lorsqu'il est
nécessaire de montrer ou de différencier d'autres pièces.
3.
S'utilise pour les éléments de fixation devant être
démontées/montées. Il peut s'agir de vis, de clips, de
contacteurs, etc.
4.
Est utilisé lorsque la pièce n'est pas complètement déposée du
véhicule, mais accrochée de côté.
5.
S'utilise pour les outils standard et les outils spéciaux
6.
est utilisée comme couleur d'arrière-plan sur les pièces de
véhicule.
IMG-363036
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 3 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
3
Coupez le contact.
IMG-245980
Dépose
4
Retirez les vis.
IMG-377892
Véhicules équipés de l'aide au stationnement
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 4 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
5
Débrancher les connecteurs.
Concerne les deux côtés.
IMG-347701
6
Concerne les deux côtés.
IMG-347702
Tous les véhicules
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 5 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
7
IMG-343213
8
IMG-337277
9
IMG-337278
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 6 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
10
Faites-vous aider par un collègue pour cette étape.
IMG-337279
Véhicules équipés de l'aide au stationnement
11
Démonter le contacteur, si présent.
IMG-337311
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 7 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
12
IMG-347703
Tous les véhicules
13
IMG-340226
Montage des accessoires
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 8 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
14
IMG-377955
Véhicules équipés de l'aide au stationnement
15
IMG-377956
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 9 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
16
IMG-377957
17
Brancher les connecteurs.
IMG-377958
Pose
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 10 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
18
Placer la gaine du pare-chocs en position de montage.
Brancher le connecteur.
IMG-337324
Tous les véhicules
19
IMG-338572
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 11 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
20
IMG-347831
21
IMG-337278
22
IMG-337277
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 12 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
23
Posez les vis.
IMG-381538
© Volvo Car Corporation
Diffuseur, R-design- 31408238 - V1.0
Page 13 / 13
