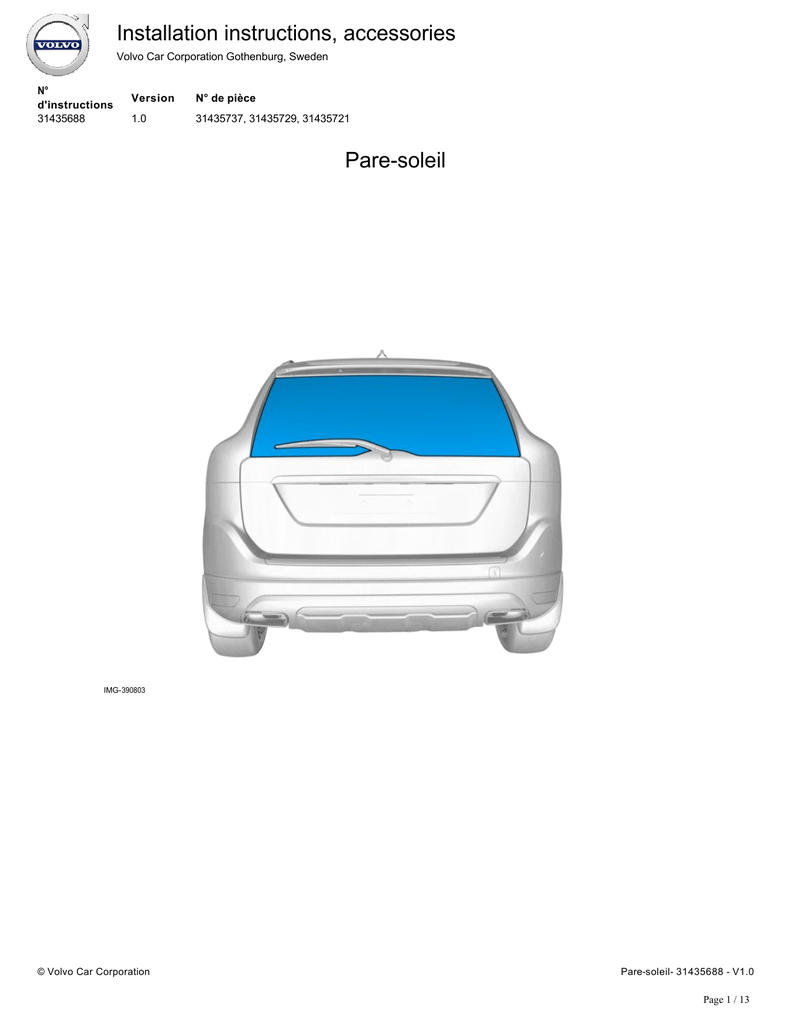

Pare-soleil Pare-soleil Installation instructions, accessories

Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
d'instructions
31435688
Version
N° de pièce
1.0
31435737, 31435729, 31435721
Pare-soleil
IMG-390803
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 1 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Outils spéciaux
999 5736 Clés (2) (dépose des demi-arbres) 4t65ev
Numéro d'outil :999 5736
Description de l'outil :Clés (2) (dépose des demi-arbres) 4t65ev
Tableaux d'outils :46
Équipement
IMG-239663
IMG-239980
IMG-391037
IMG-391040
IMG-391041
IMG-406267
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 2 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Informations
1
Lire toute la notice avant de commencer l'installation.
Les notes et les textes de mise en garde sont là pour votre
sécurité et pour réduire le risque de détérioration lors de
l'installation.
Vérifier que tous les outils mentionnés dans la notice sont
disponibles avant de commencer l'installation.
Certaines étapes ne sont présentées qu'en images. Les étapes
plus complexes sont accompagnées d'un texte explicatif.
Si vous rencontrez des difficultés avec la notice ou l'accessoire,
contactez votre revendeur Volvo.
Conditions
2
La surface doit être intacte.
Protéger l'intérieur du véhicule.
N'utiliser que les outils indiqués dans les instructions.
Cette opération ne doit être exécutée que par un personnel
formé et dans un lieu approuvé pour ce type de travail.
Le procédé présente le traitement d'une lunette arrière, mais ce
procédé est une instruction générale et s'applique à toutes les
fenêtres du véhicule
S'assurer que le local d'atelier est aussi propre et libre de
poussière que possible.
Préparatifs
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 3 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
3
Écarter la pièce repérée.
IMG-391070
Montage des accessoires
4
Cette étape de la procédure se rapporte à l'extérieur du véhicule.
5
Utiliser: Liquide d'assemblage
IMG-391045
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 4 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
6
Nettoyer les surfaces.
IMG-391047
7
Bien sécher.
IMG-391050
Contrôle
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 5 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
8
Utiliser: Liquide d'assemblage
IMG-391045
Découpe à main levée
9
Découpe. Découper le film solaire à quelques centimètres à
l'extérieur des bords de la vitre.
IMG-391065
Découpe au gabarit
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 6 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
10
Note !
S'assurer que le gabarit n'est pas déplacé.
Utiliser le gabarit de la notice de montage.
Découper au gabarit.
IMG-406271
Valable pour les vitres bombées
11
Chauffer et former le film.
Faire attention à ne pas laisser des plis.
Utiliser: Pistolet à air chaud
IMG-391067
Tous les véhicules
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 7 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
12
Prudence !
Risque de rayure. Découper avec précaution pour ne pas
endommager la vitre.
Prudence !
Couper avec précaution, le couteau peut facilement glisser.
Découpe précise. Découper le film solaire suivant les dimensions
de la vitre.
IMG-391069
Vue d'orientation
13
IMG-391071
Montage des accessoires
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 8 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
14
Utiliser: Liquide d'assemblage
IMG-391123
15
Nettoyer les surfaces.
IMG-391233
16
Bien sécher.
IMG-391231
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 9 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
17
Vaporiser au fur et à mesure que le film protecteur est retiré afin
d'éloigner la poussière.
Conserver le film protecteur, il sera réutilisé.
Utiliser: Liquide d'assemblage
IMG-391068
18
Utiliser: Liquide d'assemblage
IMG-391123
19
Apposer le film solaire sur la vitre.
IMG-391140
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 10 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
20
Positionner le film solaire sur la vitre.
IMG-391174
21
Apposer le film de protection sur le film solaire.
IMG-391253
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 11 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
22
Utiliser l'outil pour chasser les bulles d'air et les gouttes d'eau.
Ajuster le film solaire à l'aide du pistolet à air chaud.
IMG-391251
Concerne la porte arrière
23
Ne pas débrancher les connecteurs ni déposer le câble de
verrouillage.
Pour les détails concernant la dépose, voir VIDA / Réparation /
Démontage, remplacement et installation Carrosserie et
aménagement intérieur/ Habillage / Garniture de cloison/porte,
côté, plage arrière, compartiment à bagages / Panneau porte
latérale arrière
IMG-400005
© Volvo Car Corporation
Pare-soleil- 31435688 - V1.0
Page 12 / 13
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
24
Prudence !
Effectuer cette opération avec précaution.
Utiliser outil spécial: T9995736, Clés (2) (dépose des demiarbres) 4t65ev
IMG-407165
