CABINE ILO HYDRO

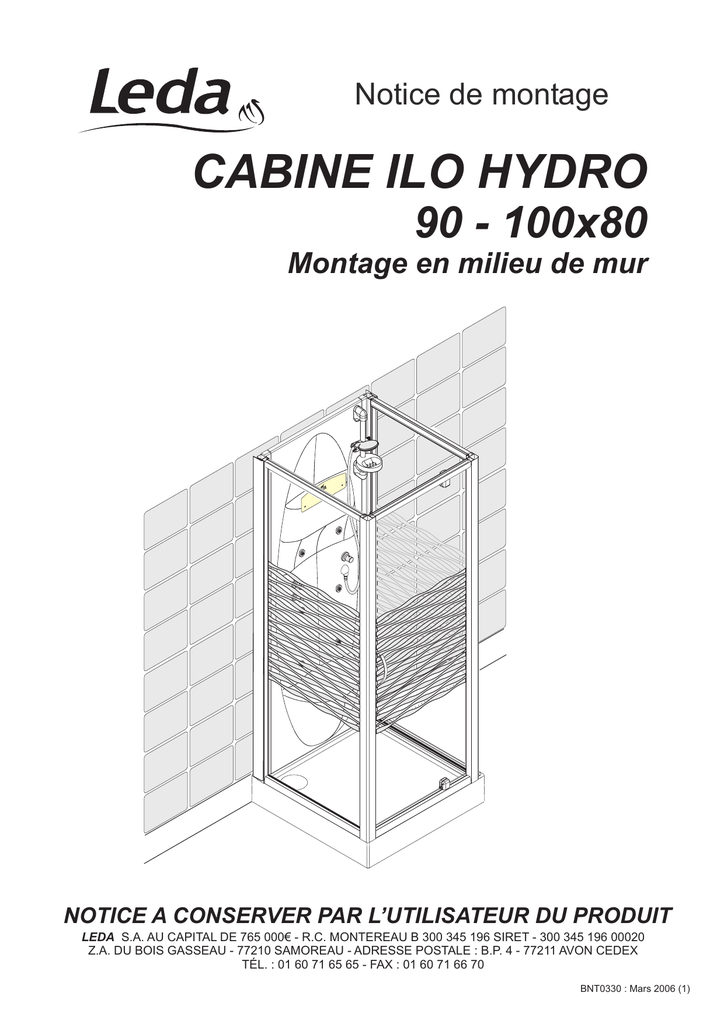

Notice de montage CABINE ILO HYDRO 90 - 100x80 Montage en milieu de mur NOTICE A CONSERVER PAR L’UTILISATEUR DU PRODUIT LEDA S.A. AU CAPITAL DE 765 000€ - R.C. MONTEREAU B 300 345 196 SIRET - 300 345 196 00020 Z.A. DU BOIS GASSEAU - 77210 SAMOREAU - ADRESSE POSTALE : B.P. 4 - 77211 AVON CEDEX TÉL. : 01 60 71 65 65 - FAX : 01 60 71 66 70 BNT0330 : Mars 2006 (1) Hauteur siège 450 Hauteur mitigeur 1180 Evacuation Ø40 Axe bonde 50 180 2060 Ces cabines de douche doivent obligatoirement être installées en milieu de mur 1000 900 175 900 800 150 150 150 ILO 90 ILO 100x80 Passage = 700 Passage = 625 REMARQUE : la porte de ces parois peut être montée à droite ou à gauche. ENTRETIEN : - La robinetterie a reçu un traitement spécial pour conserver sa beauté. Veuillez l’entretenir seulement avec une éponge savonneuse et un linge ne rayant pas. NE PAS UTILISER DE PRODUITS ABRASIFS OU SOLVANTS. BNT0330 : Mars 2006 (2) CONSEILS AVANT MONTAGE Cette cabine de douche doit obligatoirement être installée par du personnel qualifié. - Le receveur doit obligatoirement être posé sur une surface plane et horizontale. - Ne pas découper la structure du renfort sous risque d’affaiblir l’assise du receveur. Toutes découpes dans les parties non grisées annulent la garantie du produit. - Pour faciliter l’entretien de la cabine, raccorder eau chaude, eau froide avec des flexibles souples, et écoulement avec un tuyau d’évacuation souple. - Ne pas encastrer la cabine (maçonnerie, faïence,...). - Suivre attentivement la notice de montage. - Prévoir si possible des robinets d’arrêt sur les alimentations d’eau chaude et d’eau froide. - Avant la mise en service définitive de la cabine, vérifier l’étanchéité du circuit d’eau (éventuellement resserrer modérément tous les raccords). INSTALLATION HYDRAULIQUE - La robinetterie est prévue pour fonctionner sur toutes sortes d’installation. Pression maximale : 5 bars. Au-dessus , pose d’un réducteur de pression. Consommation en douchage normale : 19 litres à 3 bars (sans joint limiteur de débit). Dans le cas où l’eau contient des impuretés, nous vous conseillons d’installer un filtre. Vidage : utilisation d’un tube flexible ø40 mm. La cabine est équipée d’une bonde. Axe sortie bonde par rapport au sol : 50 mm. BNT0330 : Mars 2006 (3) 22 19 4 x TF Ø 4,8 x 31,7 4 x cheville Ø6 2 x TCL 4,2x12,7 2 x vis TCL Ø 4,2 x 45 3 x TRL Ø 5x25 2 x Equerre 9 x Joint caoutchouc 9 5 20 13 21 15 32 17 2 x Vis TCL ø 4,2 x 15,9 2 x joint fibre 18 2 x Coude nylon 2 x Cache vis JAUNE 34 4 33 3 x Wellnut Ø5 2 x rondelle nylon 1 x foret Ø 2,5 29 1 x Prise d’eau 28 1 x Vanne d’arrêt 42 31 1 x Tête de vanne 35 36 1 x Support flacon 1 x Flexible lg 600 - Niveau 1 x Flexible lg 350 OUTILLAGE - Chiffon - Pince Multiprise - Perceuse - Tournevis plat et cruciforme - Foret Ø6 et 10 ( Ø2,5 ) - Scie denture fine - Crayon BNT0330 : Mars 2006 (4) 1 1 Le receveur doit être installé sur un sol lisse et stable. ou 2 Le tablier du receveur ne doit pas être en contact avec le sol 2 Ø40 Recommandation : Utiliser du tuyau Ø40 flexible souple 2 Utiliser la clé pour serrer la bonde 70mm MAXI 1 - Utiliser une lame à denture fine Zone découpe receveur pour passage évacuation. Découper UNIQUEMENT dans les zones GRISEES. BNT0330 : Mars 2006 (5) 2 Pour barre de douche à GAUCHE effectuer le montage ci-contre. ARRIERE PANNEAU ASSISE 13 29 29 15 13 42 28 13 36 28 13 35 15 13 13 6 x Joint caoutchouc Pour barre de douche à DROITE effectuer le montage ci-contre. ARRIERE PANNEAU ASSISE 13 35 42 28 28 29 29 13 36 13 15 13 5 x Joint caoutchouc BNT0330 : Mars 2006 (6) 3 MONTAGE DE LA PAROI DE DOUCHE : SE REPORTER A LA NOTICE DE LA PAROI. 4 Mettre en place l’ensemble paroi / panneau sur le receveur 3 Emboîter le profilé (rep3) sur le receveur ( derrière le panneau assise ) Repérer les 3 trous 16mm 18 18 Ø10 Ø2,5 5 4 4 3 X Wellnut Ø5 - Retirer l’ensemble paroi / panneau - Percer le receveur avec les forêts fournis Ø2,5 puis Ø10 - Positionner les wellnuts Repositionner l’ensemble paroi / panneau Fixer sur le receveur 5 3 x TRL Ø 5x25 BNT0330 : Mars 2006 (7) 5 33 34 31 2 x rondelle nylon 2 x cache vis jaune 32 32 34 2 x TCL Ø 4,2 x 15,9 33 6 8 Toujours côté Prise d’eau Montage à gauche 8 Montage à droite 9 9 - Repérer l’emplacement des trous - Percer au Ø2.5 8 8 - Fixer 2 x TCL Ø4,2 x 45 Prise d’eau 9 Prise d’eau 7 8 10 AVANT RACCORDEMENT PURGER LES CANALISATIONS D’EAU CHAUDE ET D’EAU FROIDE AFIN D’ELIMINER TOUTES IMPURETES. MUR 13 17 11 2 x joint fibre BNT 0330 : Mars 2006 (8) 9 MUR a b Ø40 a-Raccordement évacuation b-Mettre la cabine à son emplacement 10 Colonne de douche à gauche Nettoyer le panneau avec un chiffon doux et coller les logos C 41 Respecter l’emplacement des logos selon votre montage (Colonne de douche à droite ou à gauche) B 40 A Utilisation de la fonction MULTIJETS Colonne de douche à droite A Douchette à main B Fonction Multijets : -Pour une utilisation optimale de cette fonction,il est nécessaire de fermer A . C Mitigeur thermostatique 41 B C A 40 BNT 0330 : Mars 2006 (9) 11 A R MU Ø6 Panneau assise + 19 19 Niveau 4 x Cheville Ø6 MUR B Ø6 Arrière Panneau Dessus Panneau assise 20 Si nécessaire couper l’extrémité de l’équerre si cette dernière dépasse du panneau. C 21 Ø2,5 Panneau assise 22 4 x TF Ø4,8 x 31,7 22 Panneau assise Panneau assise 21 2 x TCL 4,2x12,7 BNT 0330 : Mars 2006 (10) 12 7 7 Retailler les fileurs en fonction de la géométrie des murs (faux aplombs , plinthes , carrelages , etc...). Nettoyer les profilés avant adhésivage à l’aide d’un chiffon. BNT0330 : Mars 2006 (11) 8 21 22 19 33 20 32 31 9 7 34 6 13 15 7 29 5 4 28 3 18 1 42 10 36 2 13 35 40 11 41 BNT0330 : Mars 2006 (12) 25 16 15 24 13 14 12 16 12 24 37 26 17 24 24 27 12 30 14 37 39 37 39 17 14 23 39 38 42 37 28 39 28 13 24 14 39 39 38 39 39 BNT0330 : Mars 2006 (13) Rep Qté Désignation Code ILO 90 Code ILO 100 X 80 Rep Qté Code Désignation Code ILO 90 ILO 100 X 80 1 1 Receveur L22IL6011 36 1 Flexible lg 350 X31G186 X31G186 2 1 Bonde X313041 X313041 37 4 Té cannelé douchette latérale X31PA182 X31PA182 3 1 Profil P2022 L31IL800 L31CA900 38 2 L cannelé douchette latérale X31PA186 X31PA186 4 3 Wellnut Ø5 B0SA106 B0SA106 39 6 Douchette latérale X31PA153 X31PA153 5 3 Vis TRL Ø 5 x 25 B0SA106 B0SA106 40 1 Logo douchette main X31C071 X31C071 6 1 Panneau assise B023898 B023925 41 1 Logo douchette latérale X31C072 X31C072 7 2 Fileur L31IL721 L31IL721 42 1 Tête vanne d’arrêt L31IL101 L31IL101 8 1 Colonne de douche L31IL043 L31IL043 9 2 Vis TCL ø 4,2 x 45 B0SA106 B0SA106 10 1 Douchette à main 11 1 Flexible douchette X310061 X31CR90 X310061 X31CR090 12 1 Mitigeur L31IL165 L31IL165 13 9 Joint caoutchouc X31P020 X31P020 14 14 Collier X31P132 X31P132 15 4 Coude nylon X31PA83 X31PA83 16 2 Filtre inox X310011 X310011 17 2 Joint fibre X31H701 X31H701 18 1 Forêt Ø 2,5 X30PA56 X30PA56 19 4 Cheville Ø6 B0SA106 B0SA106 20 2 Equerre B0SA106 B0SA106 21 2 Vis TCL Ø 4,2 x 12,7 B0SA106 B0SA106 22 4 Vis TF Ø 4,8 x 31,7 B0SA106 B0SA106 23 1 Coude cannelé X31V183 X31V183 24 1 Tuyau tricoclair X317130 X317130 25 1 Flexible lg 450 X31M183 X31M183 26 1 Flexible rouge X323043 X323043 27 1 Flexible bleu X323042 X323042 28 2 Vanne d’arrêt L3100167 L3100167 29 1 Prise d’eau X31PA33 X31PA33 30 1 Té cannelé X31V454 X31V454 31 1 Support flacon L31IL098 L31IL098 32 2 Vis TCL Ø 4,2 x 15,9 B0SA106 B0SA106 33 2 Rondelle nylon B0SA106 B0SA106 34 2 Cache vis jaune B0SA106 B0SA106 35 1 Flexible lg 600 X302081 X302081 L22IL601-79 SAV Pied vérin receveur L31CA191 L31CA191 Embase pied vérin receveur L31CA091 L31CA091 Cartouche + croisillon mitigeur L31IL999 L31IL999 Panneau assise équipé BH23898 BH23925 Pour toute demande de pièces détachées, indiquer le nom de la cabine, le numéro de fabrication*, le repère, la quantité , la désignation et le code. La société LEDA se réserve le droit d'apporter des modifications techniques sans préavis. Toute réclamation ne pourra se faire qu'avec le bon de garantie. IMPORTANT: Pour toute demande de pièces détachées, ou renseignements sur votre cabine de douche, notre service après vente à besoin du numéro de fabrication* qui figure sur un des panneaux A noter ci-dessous. N° DE FABRICATION* * Vous pouvez retrouver ce ou ces numéros de fabrication dans les pochettes se trouvant dans les colis. BNT0330 : Mars 2006 (14)
