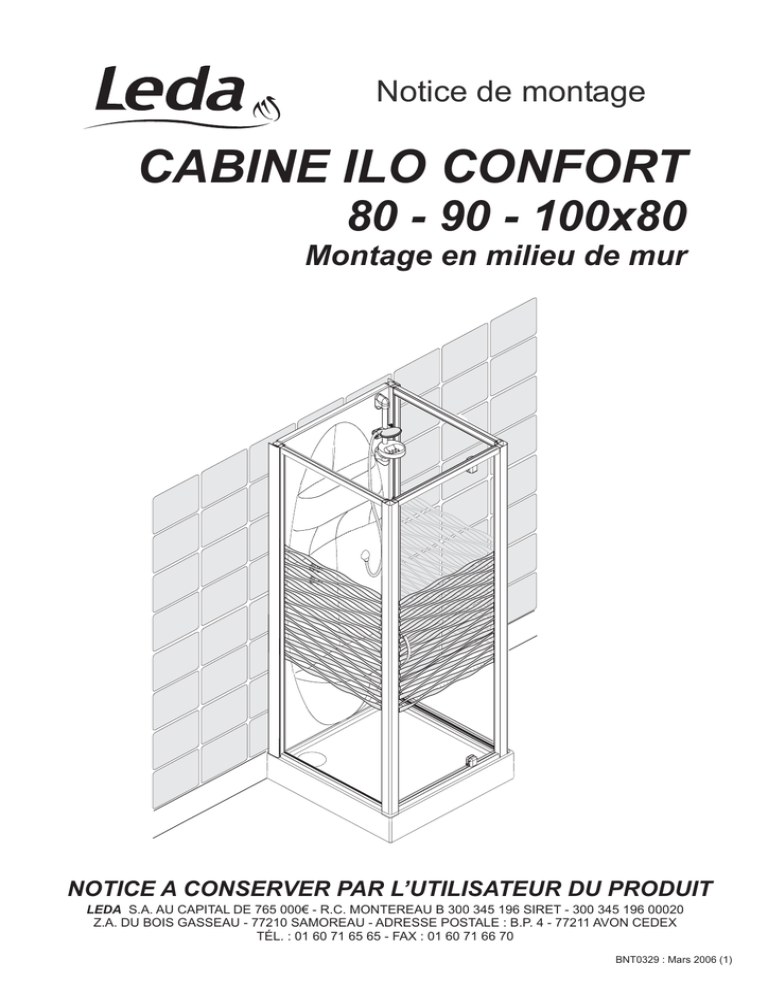

BNT0329 cabine ilo 80-90-100x

Notice de montage
CABINE ILO CONFORT
80 - 90 - 100x80
Montage en milieu de mur
NOTICE A CONSERVER PAR L’UTILISATEUR DU PRODUIT
LEDA S.A. AU CAPITAL DE 765 000€ - R.C. MONTEREAU B 300 345 196 SIRET - 300 345 196 00020
Z.A. DU BOIS GASSEAU - 77210 SAMOREAU - ADRESSE POSTALE : B.P. 4 - 77211 AVON CEDEX
TÉL. : 01 60 71 65 65 - FAX : 01 60 71 66 70
BNT0329 : Mars 2006 (1)
Evacuation Ø40
Axe bonde 50
180
Hauteur siège 450
Hauteur mitigeur 1180
2060
Ces cabines de douche doivent obligatoirement être installées en milieu de mur
1000
900
800
175
ILO 80
900
800
800
150
150
150
150
150
ILO 90
Passage = 590
ILO 100x80
Passage = 700
Passage = 625
REMARQUE : la porte de ces parois peut être montée à droite ou à gauche.
ENTRETIEN:
- La robinetterie a reçu un traitement spécial pour conserver sa beauté. Veuillez l’entretenir
seulement avec une éponge savonneuse et un linge ne rayant pas.
NE PAS UTILISER DE PRODUITS ABRASIFS OU SOLVANTS.
BNT0329 : Mars 2006 (2)
CONSEILS AVANT MONTAGE
Cette cabine de douche doit obligatoirement être installée par du personnel qualifié.
- Le receveur doit obligatoirement être posé sur une surface plane et horizontale.
- Ne pas découper la structure du renfort sous risque d’affaiblir l’assise du receveur.
Toutes découpes dans les parties non grisées annulent la garantie du produit.
- Pour faciliter l’entretien de la cabine, raccorder eau chaude, eau froide avec des flexibles
souples, et écoulement avec un tuyau d’évacuation souple.
- Ne pas encastrer la cabine (maçonnerie, faïence,...).
- Suivre attentivement la notice de montage.
- Prévoir si possible des robinets d’arrêt sur les alimentations d’eau chaude et d’eau froide.
- Avant la mise en service définitive de la cabine, vérifier l’étanchéité du circuit d’eau
(éventuellement resserrer modérément tous les raccords).
INSTALLATION HYDRAULIQUE
- La robinetterie est prévue pour fonctionner sur toutes sortes d’installation.
Pression maximale : 5 bars. Au-dessus , pose d’un réducteur de pression.
Consommation en douchage normale : 19 litres à 3 bars (sans joint limiteur de débit).
Dans le cas où l’eau contient des impuretés, nous vous conseillons d’installer un
filtre.
Vidage : utilisation d’un tube flexible ø40 mm.
La cabine est équipée d’une bonde.
Axe sortie bonde par rapport au sol : 50 mm.
BNT0329 : Mars 2006 (3)
22
19
21
4 x TF Ø 4,8 x 31,7
4 x cheville Ø6
2 x TCL 4,2x12,7
9
5
20
2 x vis TCL Ø 4,2 x 45
3 x TRL Ø 5x25
2 x Equerre
17
2 x Vis TCL ø 4,2 x 15,9
OUTILLAGE
- Niveau
23
32
- Chiffon
2 x Coude cannelé
2 x joint fibre
- Pince Multiprise et Pince tenaille
1 x foret Ø 2,5
- Perceuse
15
14
18
- Tournevis plat et cruciforme
2 x Collier serrage
2 x Coude nylon
- Foret Ø 6 et 10 ( Ø2,5 fourni )
12 x Joint caoutchouc
13
29
4
2 x Filtre inox
3 x Wellnut Ø5
33
2 x Cache vis JAUNE
34
- Scie denture fine
16
- Crayon
2 x rondelle nylon
30
1 x Bouchon femelle
28
1 x Prise d’eau
1 x Vanne d’arrêt
31
36
1 x Tête de vanne d’arrêt
12
1 x Mitigeur
1 x Support flacon
25
26
1 x Flexible lg 600
27
1 x Flexible rouge
24
1 x Flexible bleu
1 x tuyau tricoclair
BNT0329 : Mars 2006 (3bis)
1
1
Le receveur doit être installé
sur un sol lisse et stable.
ou
2
Le tablier du receveur
ne doit pas être en
contact avec le sol
2
Ø40
Recommandation :
Utiliser du tuyau Ø40 flexible souple
2
Utiliser la clé pour serrer la bonde
70mm MAXI
1
- Utiliser une lame à denture fine
Zone découpe receveur pour passage évacuation.
Découper UNIQUEMENT dans les zones GRISEES.
BNT0329 : Mars 2006 (4)
2
MONTAGE DE LA ROBINETTERIE SUR LE PANNEAU
Montage robinetterie pour
montage barre de douche à droite
Eau chaude
Eau froide
13
12
C
15
23
14
25
13
F
29
16
13
24
15
16
12
13
23
30
27
Bleu
eau froide
Rouge 26
eau chaude
28
28
36
16
14
2 x Filtre inox
30
1 x Bouchon femelle
2 x Collier serrage
13
9 x Joint caoutchouc
14
Pince tenaille
24
Pour faciliter la mise
en place des tubes ,
tremper les extrémités
dans de l’eau chaude.
14
Bien enfoncer les
tubes comme les
croquis ci-dessous.
Positionner les colliers
après une cannelure.
BNT0329 : Mars 2006 (5)
2 (suite)
Montage robinetterie pour
montage barre de douche à gauche
Eau froide
C
Eau chaude
25
F
12
15
13
16
12
15
13
16
30
13
24
26
29
13
23
13
Rouge
eau chaude
12
28
14
23
28
Bleu
eau froide
27
16
29
36
2 x Filtre inox
30
1 x Bouchon femelle
2 x Collier serrage
13
9 x Joint caoutchouc
28
14
14
Pince tenaille
24
Pour faciliter la mise
en place des tubes ,
tremper les extrémités
dans de l’eau chaude.
14
Bien enfoncer les
tubes comme les
croquis ci-dessous.
Positionner les colliers
après une cannelure.
BNT0329 : Mars 2006 (6)
3
MONTAGE DE LA PAROI DE DOUCHE :
SE REPORTER A LA NOTICE DE LA PAROI.
4
Mettre en place l’ensemble paroi / panneau sur le receveur
3
Emboîter le profilé (rep3) sur le receveur
( derrière le panneau assise )
Repérer
les 3 trous
16mm
18
18
Ø10
Ø2,5
5
4
4
3 X Wellnut Ø5
- Retirer l’ensemble paroi / panneau
- Percer le receveur avec les forêts fournis
Ø2,5 puis Ø10
- Positionner les wellnuts
Repositionner l’ensemble paroi / panneau
Fixer sur le receveur
5
3 x TRL Ø 5x25
BNT0329 : Mars 2006 (7)
5
Montage de la tablette (sauf ilo 80)
31
33
2 x rondelle nylon
34
2 x cache vis jaune
32
2 x TCL Ø 4,2 x 15,9
BNT 0329 : Mars 2006 (8)
6
MONTAGE DE LA BARRE DE DOUCHE
8
Toujours côté
Prise d’eau
Montage à gauche
8
Montage à droite
9
9
- Repérer l’emplacement des trous
- Percer au Ø2.5
8
8
- Fixer
2 x TCL Ø4,2 x 45
Prise d’eau
9
Prise d’eau
7
8
AVANT RACCORDEMENT
PURGER LES CANALISATIONS
D’EAU CHAUDE ET D’EAU FROIDE
AFIN D’ELIMINER TOUTES IMPURETES.
MUR
10
13
17
11
2 x joint fibre
9
MUR
a
b
Ø40
a-Raccordement évacuation
b-Mettre la cabine à son emplacement
BNT 0329 : Mars 2006 (9)
10
A
R
MU
Ø6
Panneau
assise
+
19
19
Niveau
4 x Cheville Ø6
MUR
B
Ø6
Arrière Panneau
Dessus Panneau
assise
20
Si nécéssaire couper l’extrémité de
l’équerre si cette dernière dépasse
du panneau.
C
21
Ø2,5
Panneau
assise
22
4 x TF Ø4,8 x 31,7
22
Panneau
assise
Panneau
assise
21
2 x TCL 4,2x12,7
BNT 0329 : Mars 2006 (10)
11
7
7
Retailler les fileurs
en fonction de la
géométrie des murs
(faux aplombs ,
plinthes ,
carrelages , etc...).
Nettoyer les
profilés avant
adhésivage
à l’aide d’un
chiffon.
BNT0329 : Mars 2006 (11)
21
* : Uniquement sur 90 et 100x80
22
19
8
33*
20
32*
31*
7
9
34*
6
7
5
2
4
3
10
13
1
11
18
13 12
25
15 14 23 13
16
13
29
26
24
15
30
23
26
28
17
16
30
15
12
12
16
12
12
15 13
25
16
24
13
28
23
29 13
27
27
28
36
29
36
28
13
28
14
23
17
BNT0329 : Mars 2006 (12)
Rep
Qté
1
1
Receveur
2
1
Désignation
Code
Code
ILO 80
ILO 90
Code
ILO 100 X 80
L22IL60178
L22IL60179
L22IL6011
Bonde
X313041
X313041
X313041
L31IL800
L31CA900
3
1
Profil P2022
L31CA700
4
3
Wellnut Ø5
B0SA106
B0SA106
5
3
Vis TRL Ø 5 x 25
B0SA106
B0SA106
B0SA106
B023897
B023924
B0SA106
6
1
Panneau assise
B023926
7
2
Fileur
L31IL721
L31IL721
L31IL721
8
1
Colonne de douche
L31IL044
L31IL043
L31IL043
9
2
Vis TCL ø 4,2 x 45
B0SA106
B0SA106
B0SA106
10
1
Douchette à main
11
1
Flexible douchette
X310061
X31CR90
X310061
X31CR90
X310061
X31CR90
12
1
Mitigeur
L31IL165
L31IL165
L31IL165
13
12
Joint caoutchouc
X31P020
X31P020
X31P020
14
2
Collier
X31P132
X31P132
X31P132
15
2
Coude nylon
X31PA83
X31PA83
X31PA83
16
2
Filtre inox
X310011
X310011
X310011
17
2
Joint fibre
X31H701
X31H701
X31H701
18
1
Forêt Ø 2,5
X30PA56
X30PA56
X30PA56
19
4
Cheville Ø6
B0SA106
B0SA106
B0SA106
20
2
Equerre
B0SA106
B0SA106
B0SA106
B0SA106
B0SA106
21
2
Vis TCL Ø 4,2 x 12,7
B0SA106
22
4
Vis TF Ø 4,8 x 31,7
B0SA106
B0SA106
B0SA106
23
2
Coude cannelé
X31V183
X31V183
X31V183
24
1
Tuyau tricoclair
X317130
X317130
X317130
25
1
Flexible lg 600
X302081
X302081
X302081
26
1
Flexible rouge
X323043
X323043
X323043
27
1
Flexible bleu
X323042
X323042
X323042
28
1
Vanne d’arrêt
L3100167
L3100167
L3100167
29
1
Prise d’eau
X31PA33
X31PA33
X31PA33
30
1
Bouchon femelle
X31G293
X31G293
X31G293
31
1
Support flacon
L31IL098
L31IL098
32
2
Vis TCL Ø 4,2 x 15,9
B0SA106
B0SA106
33
2
Rondelle nylon
B0SA106
B0SA106
34
2
Cache vis jaune
B0SA106
B0SA106
35
…
…
…
…
…
Tête vanne d’arrêt
L31IL101
L31IL101
L31IL101
36
1
SAV
Pied vérin receveur
Embase pied vérin receveur
Cartouche + croisillon mitigeur
L31CA191
L31CA091
L31IL999
Pour toute demande de pièces détachées, indiquer le nom de la cabine, le numéro de fabrication*, le repère, la quantité , la désignation et le code.
La société LEDA se réserve le droit d'apporter des modifications techniques sans préavis.
Toute réclamation ne pourra se faire qu'avec le bon de garantie.
IMPORTANT: Pour toute demande de pièces détachées, ou renseignements sur votre cabine de douche,
notre service après vente à besoin du numéro de fabrication* qui figure sur un des panneaux
A noter ci-dessous.
N° DE FABRICATION*
* Vous pouvez retrouver ce ou ces numéros de fabrication dans les pochettes se trouvant dans les colis.
BNT0329 : Mars 2006 (13)
