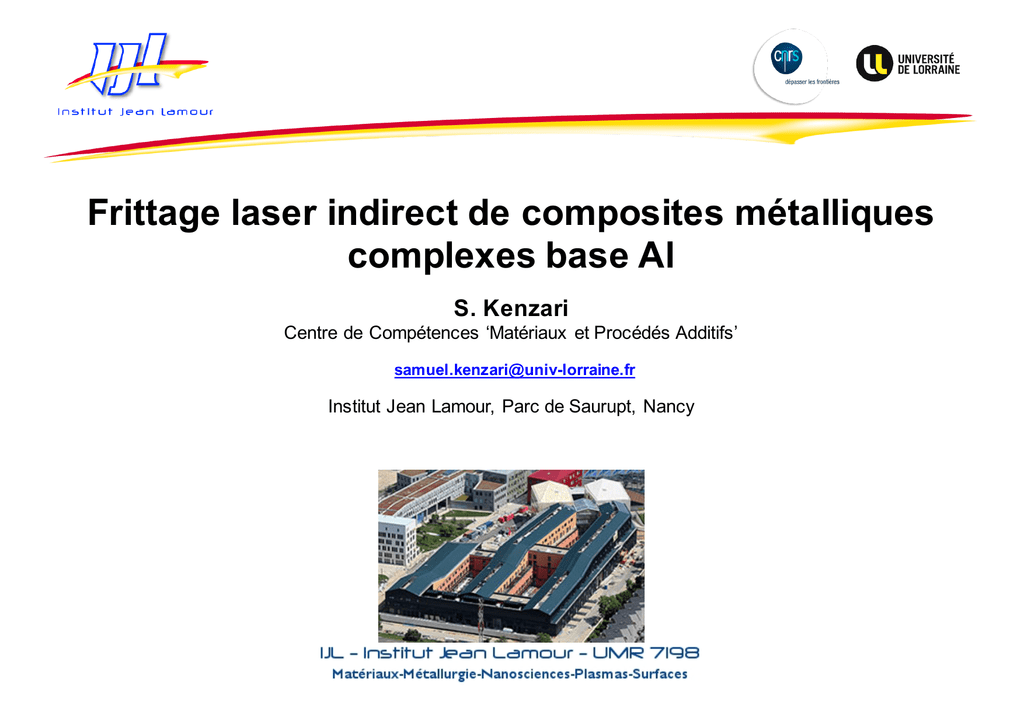

Frittage laser indirect de composites métalliques complexes

Frittage laser indirect de composites métalliques
complexes base Al
S. Kenzari
Centre de Compétences ‘Matériaux et Procédés Additifs’
[email protected]
Institut Jean Lamour, Parc de Saurupt, Nancy
Les grandes lignes
Ø Fabrication additive par SLS
Selective laser Sintering
Ø Fabrication indirecte de pièces métalliques
Ø Vers des matériaux légers base Al et base Al Complexe
Ø Conclusions/Perspectives
2
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Quelques procédés de Fabrication Additive
Fusion de poudre
Projection/dépôt
Apport direct
Lit de poudre
Electrons
Objets
Métalliques
EBM
Laser IR
Laser IR
Métalliques
Polymères
et
Métalliques
SLM
Impression 3D
SLS
Objets
Métalliques
CLAD
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
polymérisation
Dépôt direct de thermoplastiques,
Epoxy, liants…
Laser UV
Objets
Polymères,
Composites
SLA
Objets
Polymères,
Composites
FDM
3
Procédé SLS
x-y scanning mirror
CO2
Laser
Laser beam
Lens
N2 atmosphere
Sliced
CAD part
Powder
feed
supply
Powder
feed
supply
SLS Part
Build
chamber
4
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Procédé SLS : 2 types de fabrication
Frittage laser sélectif
(SLS: Selective Laser Sintering)
Fabrication Directe
Pièces ‘bonne matière’
utilisables directement
Fabrication Indirecte
- Polyamide (nylon)
- Composites polymères
Plusieurs étapes nécessaires
- Composite Acier/Bronze
5
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Procédé SLS
Frittage laser sélectif
(SLS: Selective Laser Sintering)
Fabrication Indirecte
- Composite Acier/Bronze
1- SLS acier + nylon (préforme poreuse)
• Nylon agit comme liant
• ≈ 40 vol.% de porosités
• Préforme manipulable
2- Infiltration du bronze
Tf °C bronze < Tf °C acier
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Images MEB d’une préforme poreuse
6
Infiltration
T (°C)
Fabrication Indirecte
Composite Acier/Bronze
500
300
1100
1
Temps (h)
10
Préparation
Poudre d’alumine
14
24
Cycle thermique
Préforme poreuse
1. Déliantage
2. Infiltration
Bronze
Creuset
Plaque
d’alimentation
Atmosphère N2
7
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Infiltration
T (°C)
Fabrication Indirecte
Composite Acier/Bronze
1100
2
Temps (h)
10
Préparation
Poudre d’alumine
14
24
Cycle thermique
Préforme infiltrée
1. Déliantage
2. Infiltration
Bronze
Creuset
Plaque
d’alimentation
Atmosphère N2
8
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Infiltration
Fabrication Indirecte
Composite Acier/Bronze
T (°C)
Acier
Bronze
1100
10
14
24
Temps (h)
Pièce Acier/Bronze
9
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Vers des matériaux légers :
- Les alliages d’aluminium
- Les CMAs : Alliages Métalliques Complexes base Al
10
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Matériaux base Al
Composite Al1 / Al2
Composite Acier/Bronze
1- SLS acier + nylon (préforme poreuse)
• Nylon agit comme liant
• ≈ 40 vol.% de porosités
• Préforme manipulable
1- SLS : Al1 + 10 %v. nylon
2- Nitruration de la préforme Al1
3- Infiltration d’Al2 dans la préforme Al-AlN
Tf °C Al2 < Tf °C préforme Al1
≈ 2.7 g/cm3
2- Infiltration du bronze
Tf °C bronze < Tf °C acier
≈ 8 g/cm3
35 mm
T.B. Sercombe and G.B. Schaffer, Science 301 (2003)
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
11
Matériaux base Al
Composite Al1 / Al2
1- SLS : Al1 + 10 %v. nylon
2- Nitruration de la préforme Al1
3- Infiltration d’Al2 dans la préforme Al-AlN
Tf °C Al2 < Tf °C préforme Al1
Al1
AlN
Al2
T.B. Sercombe and G.B. Schaffer
Acta Mater. 52 (10), (2004)
Le traitement de nitruration est obligatoire pour l’infiltration
totale de la préforme Al1 par Al2
12
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Matériaux base Al
Composite Al1 / Al2
1- SLS : Al1 + 10 %v. nylon
2- Nitruration de la préforme Al1
3- Infiltration d’Al2 dans la préforme Al-AlN
Tf °C Al2 < Tf °C préforme Al1
Propagation des fissures à travers
l’interface AlN/infiltrant
T.B. Sercombe and G.B. Schaffer, Science 301 (2003)
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Propagation des fissures à
l’interface AlN/infiltrant
13
Vers des matériaux légers :
- Les alliages d’aluminium
- Les CMAs : Alliages Métalliques Complexes base Al
S. Kenzari, D. Bonina, J.M. Dubois, V. Fournée
14
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Vers des matériaux légers :
- Les alliages d’aluminium
- Les CMAs : Alliages Métalliques Complexes base Al
D. Shechtman et al.,
Phys. Rev. Lett. 53, 1951, 1984
L. Bindi et al., Science 324, 1306, 2009
H. Takakura et al., vol 6 (2007)
15
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Alliages Métalliques Complexes Base Al
Composite Al1 / Al2
Composite Al-CMA / Al
1- SLS : Al1 + 10 %v. nylon
1- Préforme CMA + 10 %v. nylon
2- Nitruration de la préforme Al1
2- Nitruration de la préforme CMA
3- Infiltration d’Al2 dans la préforme Al-AlN
Tf °C Al2 < Tf °C préforme Al1
3- Infiltration d’Al dans la préforme CMA
Tf °C Al < Tf °C préforme CMA
Préformes
E
(Gpa)
Dureté
(Hv)
Densité
(g.cm-3)
Stab. Thermique
(°C)
Alliages Al
≈ 70
50 - 320
2,7
550 - 660
CMA - AlCuFe(X)
160 - 200
600 - 900
4
800 - 900
Acier
≈ 200
300 - 1000
7,8
> 1300
AlCuFe(X) => i-AlCuFe(B) ; O-AlCuFe(Cr)
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
16
Mise en forme des préformes CMA
Traitement thermique
Mise en forme
Tamisage
(sélection granulométrique)
Moule inox
Mélange avec le liant
≈ 40-50%
porosités
Infiltration
Préformes
Préforme simple, facilement manipulable
17
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Infiltration
Composite CMA / Al
1- Préforme CMA + 10 %v. nylon
2- Nitruration de la préforme CMA
3- Infiltration d’Al dans la préforme CMA
Tf °C Al < Tf °C préforme CMA
Préformes
T (°C)
Poudres
Alumine + Mg
750°C
Préforme
CMA
7
Al
Creuset
CMA
10
Temps (h)
17
Nitruration évitée
sous vide ou Argon
18
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Infiltration
Préforme
Pièce infiltrée Al
AlCuFe-(B) > 38 μm
AlCuFe-(B) 25-38 μm
La granulométrie et la nature chimique
des préformes influencent directement la
réussite du procédé
AlCuFe-(Cr) 25-38 μm
La présence de Cr entraîne une
cinétique d’infiltration ralentie
19
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Infiltration
Al
Cu
Fe
Mg
Aluminium
Eutectique de type MgCu
AlCuFe-(B) 25-38 μm
La granulométrie et la nature chimique
des préformes influencent directement la
réussite du procédé
AlCuFe-(Cr) 25-38 μm
La présence de Cr entraîne une
cinétique d’infiltration ralentie
20
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Pièces SLS : CMA base Al
Composite CMA / Al
Préforme
Quasicristalline
AlCuFe(B)
1- SLS : CMA + 10 %v. nylon
2- Nitruration de la préforme CMA
3- Infiltration d’Al dans la préforme CMA
Tf °C Al < Tf °C préforme CMA
10 mm
T (°C)
Poudres
Alumine + Mg
750°C
Préforme
AlCuFe(B)
7
Al
10
Temps (h)
17
Creuset
AlCuFe(B)
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
21
Pièces SLS : CMA base Al
Composite CMA / Al
Préforme
Quasicristalline
AlCuFe(B)
1- SLS : CMA + 10 %v. nylon
2- Infiltration d’Al dans la préforme CMA
Tf °C Al < Tf °C préforme CMA
10 mm
AlCuFe(B) infiltrée par Al (98%)
Al (98%)
La préforme est infiltrée par Al
10 mm
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
22
Pièces SLS : CMA base Al
Composite CMA / Al
1- SLS : CMA + 10 %v. nylon
2- Infiltration d’Al dans la préforme CMA
Tf °C Al < Tf °C préforme CMA
AlCuFe(B) infiltrée par Al (98%)
piŠce coeur
Après infiltration
...L'aluminium n'est pas détecté dans la pièce
10000
Al + (i + β)p
Alliage (ω + i)
piŠce coeur
9000
8000
Ico + Omega + ...
ω-Al7Cu2Fe + i-AlCuFeB
10000
7000
Lin (Counts)
750°C
Infiltrant Préforme
Pièce
...L'aluminium n'est pas détecté dans la pièce
9000
6000
8000
5000
Ico + Omega + ...
7000
Lin (Counts)
4000
6000
3000
5000
Ico + Betha
2000
Préforme
4000
1000
3000
Propriétés :
0
Ico + Betha
i-AlCuFeB + β-Al50(CuFe)
50
Densité ≈ 4 g/cm 3
Porosités < 5 vol.%
Dureté : 350 – 400 Hv
2000
17
20
30
40
50
60
70
80
90
2-Theta - Scale
piŠce coeur - File: INF19.RAW - Type: 2Th/Th locked - Start: 14.85834 ° - End: 114.92323 ° - Step: 0.03202 ° - Step time: 1. s - Temp.: 25 °C (Room) - Time Started: 0 s - 2-Theta: 14.85834 ° - Theta: 7.50000
Operations: Y Scale Add 3200 | Displacement 0.250 | Background 1.000,0.000 | Import
AlCuFeB-R1 - File: SGR1.RAW - Type: 2Th/Th locked - Start: 15.56664 ° - End: 90.41211 ° - Step: 0.03193 ° - Step time: 1. s - Temp.: n.a. - Time Started: 0 s - 2-Theta: 15.56664 ° - Theta: 7.50000 ° - Chi: 0.
Operations: Displacement -1.000 | Y Scale Mul 0.208 | Background 0.000,0.000 | Import
1000
0
17
20
30
40
20
30
40
50
60
70
80
50
60
70
80
2-Theta - Scale
90
90
piŠce coeur - File: INF19.RAW - Type: 2Th/Th locked - Start: 14.85834 ° - End: 114.92323 ° - Step: 0.03202 ° - Step time: 1. s - Temp.: 25 °C (Room) - Time Started: 0 s - 2-Theta: 14.85834 ° - Theta: 7.50000
Operations: Y Scale Add 3200 | Displacement 0.250 | Background 1.000,0.000 | Import
AlCuFeB-R1 - File: SGR1.RAW - Type: 2Th/Th locked - Start: 15.56664 ° - End: 90.41211 ° - Step: 0.03193 ° - Step time: 1. s - Temp.: n.a. - Time Started: 0 s - 2-Theta: 15.56664 ° - Theta: 7.50000 ° - Chi: 0.
Operations: Displacement -1.000 | Y Scale Mul 0.208 | Background 0.000,0.000 | Import
2 θ (°)
λCoKα1 = 1.788965 Å
23
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Colloque 'La métallurgie en fabrication additive', ENSAM, 18-19 novembre 2015, Paris.
Conclusions - Perspectives
Ø La fabrication d’objets base Al est possible par SLS mais les propriétés
sont limitées (stabilité dimensionnelle, mécaniques)
Ø Ces travaux montrent une application potentielle des CMAs mais
nécessitent encore d’être optimisés. L’étude reste ouverte...
Brevet FR2929541
S. Kenzari et V. Fournée
Additive manufacturing of light-weight, fully metallic components using quasicrystals
S. Kenzari et al., Journal of Materials Processing Technology, 2014
24
