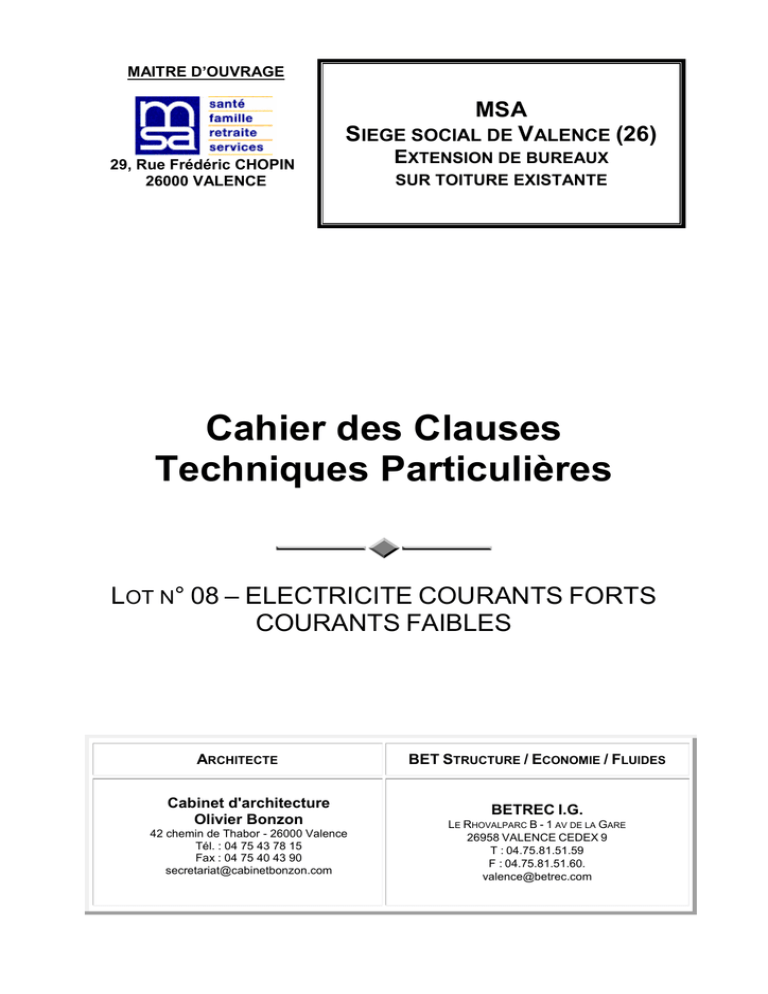

MAITRE D’OUVRAGE
MSA
SIEGE SOCIAL DE VALENCE (26)
29, Rue Frédéric CHOPIN
26000 VALENCE
EXTENSION DE BUREAUX
SUR TOITURE EXISTANTE
Cahier des Clauses
Techniques Particulières
LOT N° 08 – ELECTRICITE COURANTS FORTS
COURANTS FAIBLES
ARCHITECTE
Cabinet d'architecture
Olivier Bonzon
42 chemin de Thabor - 26000 Valence
Tél. : 04 75 43 78 15
Fax : 04 75 40 43 90
[email protected]
BET STRUCTURE / ECONOMIE / FLUIDES
BETREC I.G.
LE RHOVALPARC B - 1 AV DE LA GARE
26958 VALENCE CEDEX 9
T : 04.75.81.51.59
F : 04.75.81.51.60.
[email protected]
VALENCE (26)
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
LOT N°08 : ELECTRICITE COURANTS FAIBLES
2/26
SOMMAIRE
S O M M A I R E ............................................................................................................................................. 2
A – PRESENTATION DE L’OPERATION ....................................................................................................... 3
I – OBJET ..................................................................................................................................................... 3
II – BUREAU D’ETUDES TECHNIQUES ................................................................................................ 4
III –NORMES REGLEMENTATION & REFERENCE ........................................................................... 5
IV – PRINCIPE DE L’INSTALLATION .................................................................................................... 6
V – OBLIGATION DE L’ENTREPRISE .................................................................................................... 7
VI – LIMITES DE PRESTATIONS .......................................................................................................... 14
B - DESCRIPTION DES INSTALLATIONS COURANT FORT .................................................................. 15
0 – GENERALITES ................................................................................................................................... 15
I – TERRE .................................................................................................................................................. 15
II – ALIMENTATION GENERALE ......................................................................................................... 16
III – DISTRIBUTION PRINCIPALE ....................................................................................................... 16
IV – EQUIPEMENT INTERIEUR ........................................................................................................... 17
V – ALIMENTATIONS ET EQUIPEMENTS PARTICULIERS ............................................................ 20
C - DESCRIPTION DES INSTALLATIONS COURANT FAIBLE .............................................................. 21
I – EQUIPEMENT PRE-CABLAGE TELEPHONIQUE ET INFORMATIQUE .................................. 21
II – ALARME INCENDIE ......................................................................................................................... 22
III – COMPTAGE CONSOMMATION D’ENERGIE ............................................................................. 22
D – ANNEXES..................................................................................................................................................... 23
ETANCHEITE A L’AIR ............................................................................................................................ 23
APPAREILLAGE ....................................................................................................................................... 25
DETECTEURS DE PRESENCE ............................................................................................................... 25
LUMINAIRE INTERIEUR ....................................................................................................................... 25
SYSTEME DE SECURITE INCENDIE ................................................................................................... 26
COMPTAGE ENERGIE ........................................................................................................................... 26
VALENCE (26)
LOT N°08 : ELECTRICITE COURANT FORT COURANT FAIBLE
3/26
A – PRESENTATION DE L’OPERATION
I – OBJET
A) SITUATION DE L’OPERATION
L’opération se situe dans la ville de Valence (26).
La présente opération consiste en l’extension de bureau en toiture du siège social, pour le compte de LA
MUTUALITE SOCIALE AGRICOLE ARDECHE DROME LOIRE.
Les prescriptions du présent CCTP complètent les obligations et dispositions définies par les
règlements, normes, D.T.U., nécessaires à la réalisation du lot : ELECTRICITE COURANTS
FORTS/FAIBLES.
B) TYPOLOGIE
L’extension est constituée :
- d’une salle de repos
- d’un plateau
- deux bureaux coordonnateur
- d’une plateforme téléphonique
C) CLASSEMENT DE L’ETABLISSEMENT
Le bâtiment est classé (ERT) « Etablissements recevant des travailleur» (moins de 200 personnes).
D) MISSION DU BET
Notre mission d’études est une mission d’exécution qui se limite aux prestations suivante :
Au titre du BET :
CCTP détaillé avec dimensionnement principal et secondaire avec marque et type des produits
(Sections de câbles données à titre indicatif)
DPGF avec quantité et métré (avec quantité et métré donnés à titre indicatif)
PLANS D'IMPLANTATION & D'EQUIPEMENT COURANT FORTS & FAIBLES, avec :
Cartouche permettant d’identifier la nature du document (plans DCE – MAR - EXE), la date de la
réalisation du plan ainsi que l’indice de révision.
L’implantation des appareillages et équipement.
Légende à jour.
SCHEMA DE DISTRIBUTION DES TABLEAUX ELECTRIQUES avec :
Caractéristiques des protections et commandes.
Caractéristiques des câbles d'alimentation (décrit sur schémas ou CCTP)
Au titre de l’entreprise électrique :
PLANS DE RESERVATIONS GROS OEUVRE, avec :
Indication (positions côtes utiles) des trémies
Indication (position et côtes utiles) des traversées de voiles
AFFAIRE N° 12227
– DCE – FÉVRIER 2013-
VALENCE (26)
4/26
PLAN D'INCORPORATION (plan de chantier), avec
Cartouche permettant d’identifier la nature du document, la date de la réalisation du plan ainsi que
l’indice de révision.
L’implantation des appareillages et équipements en position et en hauteur si particularité.
Légende à jour avec marque et référence de chaque produit.
IMPLANTATION DES ARMOIRES ELECTRIQUE, avec :
Schéma unifilaire des distributions principales et des circuits auxiliaires
Caractéristiques des coffrets ou armoires de distribution
Nomenclature des protections et leurs caractéristiques
MISE EN SERVICE :
La mise sous tension des installations sera subordonnée à un contrôle sans réserves rendu par le
bureau de contrôle.
La mise sous tension des installations électriques, L’entrepreneur devra fournir une "attestation de
conformité" établie par un organisme contrôleur agréé dans les conditions fixées par l'arrêté du 21
décembre 1988.
Le bureau de contrôle devra valider les plans, schémas et les équipements avant toute exécution. De
plus le titulaire du présent lot fournira tous les documents nécessaires au bureau de contrôle pour
obtenir un rapport final sans observation.
E) QUALIFICATION
L’entreprise devra posséder la qualification professionnelle suivante pour prétendre exécuter les
travaux : QUALIFELEC E1 – CF1 ou toute qualification équivalente attribuée par un organisme
professionnel représentatif.
II – BUREAU D’ETUDES TECHNIQUES
A) PRESENTATION
La présente étude technique est réalisée par :
BET BETREC
19, rue Deruelle
69003 LYON
Tel : 04-72-60-00-90
Fax : 04-78-60-71-32
B) PIECES JOINTES
Les documents mis à la disposition de l'entreprise sont :
-
le bordereau de la Décomposition du Prix Global et Forfaitaire (D.P.G.F)
le présent Cahier des Clauses Techniques Particulières (C.C.T.P)
LISTE DES PLANS
-
E00 : Implantations et schémas électriques - A3- (1/100)
AFFAIRE N° 12227
VALENCE (26)
5/26
III –NORMES REGLEMENTATION & REFERENCE
A) NORMES
Les prescriptions du centre "ErDF" concernés et notamment les règles de construction énoncées sur les
recueils techniques en diffusion libre et intitulé : « SEQUELEC ».
Les travaux doivent être exécutés suivant les règles de l’art et en parfaite conformité avec les normes
Françaises et publication de l’UTE en vigueur à cette date et en particulier :
-
NFC 14/100 – Branchements basse tension
NFC 15/100 – Installations basse tension électriques basse tension « règles » et ses additifs.
NFC 15/103 : choix des matériels électriques
NFC 15/104 à 15/106 : détermination des sections de conducteur et choix des dispositifs de
protection
NFC 15/900 : cohabitation Courants Forts/Courants Faibles
Décret du 14 novembre 1988 (n°88-1056) : Protection des travailleurs dans les établissements qui
mettent en œuvre des courants électriques.
NFC 71/800, NFC 71/801, NFC 71/815, NFC 71/820, EN 50/171 : Conformité des Blocs Autonomes
d’Eclairage de Sécurité et des systèmes de test automatique.
Arrêté du 25 juin 1980 modifié le 02 février 1993 : Dispositions générales du règlement de sécurité
contre les risques incendie et de panique dans les E.R.P.
Arrêté du 10 novembre 1976 relatif aux circuits et installations de sécurité
Décrets du 31 mars 1992 relatifs aux dispositions concernant la sécurité et la santé
Décret du 3 octobre 1995 (directive basse tension)
Arrêté du 25 juin 1980, relatif au règlement de sécurité contre les risques d'incendie et de panique
dans les établissements recevant des travailleurs.
Norme NF S 61-970 relative à l’installation des Systèmes de Détection Incendie
Normes NF S 61-630 à NF S 61-940 relatives aux systèmes concourant à la sécurité contre les
risques d’incendie.
Instruction technique 246 relative au désenfumage dans les établissements recevant du public.
NFS 61/930 à NFS 61/966 : textes relatifs à la sécurité incendie dans les Etablissements Recevant
des Travailleurs
Arrêté du 1er août 2006 : Accessibilité aux personnes handicapées complété par l’arrêté du 30
novembre 2007
Arrêté du 28 août 2007 et du 27 juillet 2008 : Modernisation et développement du service public de
l’électricité
Arrêté du 26 octobre 2010 relatif aux caractéristiques thermiques et aux exigences de performance
énergétique des bâtiments nouveaux et des parties nouvelles de bâtiments RT2012.
Arrêté du 26 décembre 2011 relatif aux vérifications ou processus de vérification des installations
électriques ainsi qu’au contenu des rapports correspondants
Si une modification à une norme ou à un règlement intervenait après la date d’établissement de
l’étude d’appel d’offre et avant la signature du marché, il appartiendrait à l’entreprise adjudicataire, sous
sa seule responsabilité, d’en informer le maître d’œuvre, par écrit, éventuellement avec accusé de
réception, en indiquant les conséquences techniques et financières résultant de cette modification. Le
maître d’œuvre soumettrait la proposition avec éventuellement l’avis motivé de l’organisme de contrôle
au maître d’ouvrage, qui prendrait la décision. L’ensemble de ces prestations sera à la charge du
présent lot.
B) FOURNITURES ET MATERIAUX
Les fournitures et matériaux entrant dans les travaux du présent lot devront répondre aux conditions et
prescriptions suivantes :
1) CONFORMITE AUX NORMES NF
Pour tous les matériaux, matériels et fournitures faisant l'objet de normes NF, l’entrepreneur ne pourra
mettre en œuvre que ceux répondant à ces normes, le respect de ces normes étant visualisé par un logo
tel que NF-USE, NF. Dans le cas où la norme NF n'existerait pas pour ce matériel, L’entrepreneur devra
présenter un certificat de conformité aux normes émanant d'un organisme agrée.
2) PRODUITS AYANT FAIT L’OBJET D’UNE CERTIFICATION
Pour ces fournitures, l’entrepreneur ne pourra mettre en œuvre que des produits titulaires de cette
certification, selon le guide des produits certifiés pour le bâtiment, dernière édition parue.
AFFAIRE N° 12227
VALENCE (26)
6/26
3) MATERIAUX, COMPOSANT OU PROCEDES NOUVEAUX
Pour toutes les familles de produits sous "Avis technique", il ne pourra être mis en œuvre que des
produits titulaires de l'"Avis technique".
L’entrepreneur devra toujours justifier de ces "Avis techniques". Les matériels et produits devront être
adaptés aux milieux dans lesquels ils devront fonctionner.
Ces matériels et produits sont définis par les indices de protection décrit sur le guide NF C15-103, sous
forme de code "IPxx" pour la poussière et l'eau, puis "IKxx" pour les chocs.
L’entrepreneur devra toujours s'assurer que les matériels et les produits qu'il propose ainsi que ceux
proposés par le présent document, répondent bien au code voulu en fonction du milieu dans lequel ils
seront installés.
C) CONFORMITE DES INSTALLATIONS AVEC LES REGLEMENTATIONS
Dans le cadre contractuel de son marché, l’entrepreneur est soumis à une obligation de résultat, c'est à
dire qu'il devra livrer au maître d'ouvrage l'ensemble des installations en complet et parfait état de
fonctionnement, et répondant: à toutes les réglementations qu'il leur est applicables, ainsi qu’aux
prescriptions et instructions des distributeurs.
L’entrepreneur assistera à tous les essais et vérifications de mises en service, et il aura à exécuter
toutes les reprises, modifications ou adjonctions qui s'avéreraient nécessaires, à ses frais, pour rendre
les installations absolument conformes.
IV – PRINCIPE DE L’INSTALLATION
A) OBJET
Les travaux, objet du lot électricité concernent :
L’équipement courant fort
L’équipement courant faible
B) EXCLUSION
Les travaux, objet du lot électricité ne concernent pas le raccordement des équipements fournis par un
autre lot
C) CARACTERISTIQUE DE L’INSTALLATION
-
Etablissement classé « Etablissement recevant des travailleurs » type code du travail
L’effectif à considérer est inférieur à 200 personnes
Locaux supérieurs à 100 personnes : Néant
Locaux supérieurs à 50 personnes : Néant
Tension d’alimentation triphasée : 230 / 400 Volts ± 10%
Fréquence du réseau : 50 Hz
Régime de neutre : TT
Chute de tension maximale admissible :
3 % pour l’éclairage en fin de distribution réseau
5 % pour les autres usages en fin de distribution réseau
- L’équilibrage des phases devra être respecté
- Le pouvoir de coupure des appareils destinés à la protection des différents circuits de l’installation doit
être supérieur au courant de court-circuit du point considéré.
Les chutes de tension entre l’origine de l'installation et les armoires divisionnaires ou les attentes, locaux
techniques seront limitées à 2%. Les chutes de tension au démarrage des moteurs ne devront pas
excéder 15 %.
D) INFLUENCES EXTERNES
Les travaux sont réalisés en tenant compte des influences externes :
o
o
Bureau / plateau / salle de repos
Circulation
AFFAIRE N° 12227
: IP 20 – IK 02
: IP 20 – IK 02
VALENCE (26)
7/26
E) NIVEAU D’ECLAIREMENT
o Bureau / plateau
o salle de repos
o Circulations
: 350 lux
: 250 lux
: 100 lux
Les calculs sont réalisés sur les bases suivantes :
-
éclairement sur plan utile (0,85m du sol)
éclairement avec 20% de dépréciation
uniformité de 0,60 mini au niveau de la zone utile.
La vérification du niveau d’éclairement pourra être demandée et fait par le bureau de contrôle et fait à la réception
par le BET.
V – OBLIGATION DE L’ENTREPRISE
A) PRISE DE CONNAISSANCE DU PROJET
L’entrepreneur doit prendre connaissance des documents mis à sa disposition et éventuellement présenter toutes
observations ou suggestions qui lui sembleraient utiles ou nécessaires avant le début des travaux.
L'entrepreneur est réputé avoir, préalablement à son étude de prix :
- Pris pleine connaissance du plan de masse et de tous les plans et documents utiles à la réalisation des travaux
ainsi que des sites, des lieux et des terrains d'implantation des ouvrages et de tous les éléments généraux et
locaux en relation avec l'exécution des travaux.
- Apprécié exactement toutes les conditions d'exécution des ouvrages et s'être parfaitement et totalement rendu
compte de leur importance et de leurs particularités.
- Pris une parfaite connaissance de toutes les conditions physiques et de toutes sujétions relatives aux lieux des
travaux, aux accès et aux abords, à l'exécution des travaux à pied d'œuvre, ainsi qu'à l'organisation et au
fonctionnement du chantier (moyens de communications et de transports, stockage des matériaux, ressources en
main d'œuvre, énergie électrique, eau, installation de chantier, éloignement des décharges publiques).
L'entrepreneur ne pourra donc arguer d'ignorances quelconques à ce sujet pour prétendre ensuite à des
suppléments de prix, ou à des prolongations de délais.
B) OBJET DU PRESENT DOCUMENT
Dans le C.C.T.P., le principe des installations, certaines marques et certains types d’appareils sont imposées
pour bien préciser les caractéristiques à obtenir.
Le titulaire du présent lot doit s’y conformer pour établir son offre. Néanmoins, il peut proposer, sous forme de
variante claire et détaillée à la fin du DPGF, tout matériel techniquement et esthétiquement équivalent qu’il
souhaite. Aucune mention "ou similaire" ne sera acceptée.
Le présent document a pour but de définir l'essentiel des obligations qui incombent aux entreprises, tant dans le
domaine du respect des réglementations que dans celui des rapports avec le Maître d'Ouvrage, du Maître
d’Oeuvre, et entre elles.
Les entreprises devront consulter le dossier de tous les autres corps d'état. Si après lecture du dossier de
consultation du lot concerné, les entreprises ont des questions à poser elles devront le faire par écrit (courrier ou
fax) et les adresser au Maître d'Oeuvre.
Le dossier de consultation est un dossier directeur, définissant le résultat à obtenir ; les entreprises ayant à
charge la totalité des moyens à mettre en œuvre pour y parvenir : plans de chantier détaillés, notes de calculs de
toutes natures - y compris sujétions découlant de l'imbrication des différents lots - coordination interne et pilotage
de tous les intervenants pour éviter toute omission, etc...
Toutes les solutions proposées pour aboutir au parfait achèvement seront à soumettre à la Maîtrise d'Oeuvre,
ainsi qu'au Bureau de Contrôle, pour accords, et ceci à l'initiative de l'entreprise.
En outre, la notion d'approbation des plans de chantier est définie comme suit : tout plan de chantier proposé est
réputé établi en conformité absolue avec les éléments du dossier de consultation. Toute modification
(dimensions, positions, nature de matériau, etc...) doit impérativement être définie de façon à attirer l'attention de
la Maîtrise d'Oeuvre sur le point particulier. Il ne saurait être admis qu'un accord de principe de la Maîtrise
d'Oeuvre puisse entériner une modification non explicitement visée.
AFFAIRE N° 12227
VALENCE (26)
8/26
C) ETENDUE DES TRAVAUX
Les travaux à exécuter au titre du présent marché comprennent :
La fourniture, le transport à pied-d’œuvre, le montage, les essais, et le réglage de tout le matériel
nécessaire au fonctionnement correct des installations telles que décrites dans le présent devis
descriptif. Aucun travail supplémentaire issu de la méconnaissance des lieux ne sera accepté.
La collecte et présentation de l'ensemble des notices d'exploitation des matériels, certificats de
garantie, agréments CSTB éventuels.
Les contrôles, essais et vérifications avant réception des travaux, suivant les prescriptions du
document technique COPREC N° 1 de Juin 1980, approuvé par les Assurances. Les résultats de
ces vérifications et de ces essais devront être consignés dans les procès-verbaux faisant l'objet du
document technique COPREC N° 2, qui seront remis au Maître d'Ouvrage en 2 exemplaires.
D) ETUDE DU DOSSIER
Afin d'éviter les omissions, et de bien situer son intervention dans le cadre de l'opération, l'entreprise est tenue de
consulter l'ensemble du dossier, notamment plans et descriptif concernant les autres corps d'état, afin de
déterminer avec précision les limites de ses prestations.
E)
PROPOSITION
L’entrepreneur répondra au dossier sans aucune modification. Il pourra néanmoins présenter une ou plusieurs
propositions en option qui seront soumises à l’avis du maître d’ouvrage, de l’architecte et du bureau d’études, en
respectant les prescriptions minimales exigées.
Les propositions se rapportant à l’exécution des travaux d’installations électriques remises par l’entrepreneur
doivent être établies en conformité avec les normes et règlements en vigueur, étant entendus que l’entrepreneur
s’est informé de l’ensemble des travaux, de leur importance, de leur nature et qu’il a suppléé par ses
connaissances techniques et professionnelles aux détails qui pourraient être omis sur les plans et descriptifs.
Le D.P.G.F. a pour vocation de faciliter le chiffrage de l’entreprise et l’analyse des offres. Il n’a valeur
contractuelle que sur les prix unitaires et le montant global du présent lot.
L’entreprise se doit de répondre dans le cadre complet du bordereau y compris les options. Dans le cas
contraire, l’offre sera déclarée non-conforme.
F)
CONDITION D’EXECUTION DU MARCHE
L’entrepreneur ne pourra invoquer, ultérieurement, une omission non signalée ou une mauvaise interprétation
des pièces écrites, plans et schémas, pour éviter de fournir ou installer tout appareil ou canalisation nécessaires
à la livraison de l'installation en bon état de fonctionnement et de conformité aux règles de l'art ou aux
réglementations applicables à sa prestation et en vigueur à la date de remise de son offre. Toutes les
observations devront être produites à l'appui de l'offre et toute modification des prestations, justifiée par une note
annexe.
G) CONDITION D’EXECUTION DES TRAVAUX
Avant de commencer une tâche, l’entrepreneur devra s'assurer, sur place de la possibilité de suivre les côtes et
indications des plans. En cas de doute, il devra prévenir le Maître d'Oeuvre. De même, si un travail est le
complément d'un travail fait par un autre corps d'état et que cet ouvrage n'est pas conforme aux positions
prévues, il devra également en aviser le Maître d'Ouvrage faute de quoi dans les deux cas, il restera responsable
des erreurs commises dans l'ouvrage exécuté et de leurs conséquences.
L’entrepreneur est tenu de provoquer, lui-même et en temps utile, les instructions écrites ou figurées qui
pourraient lui faire défaut et de répéter sa demande par lettre dans le cas ou il n'aurait pas obtenu de telles
instructions. D'une manière générale l’entrepreneur ne pourra effectuer aucun travail supplémentaire sans accord
écrit du Maître d'Ouvrage ou confirmation par ses soins d'un accord verbal, non réfutée. L'implantation des
installations, la disposition et l'état des lieux, les conditions d'exécution, la nature et les côtes des ouvrages
existants etc... Ayant été reconnus par l'Entreprise et acceptés par elle, celle-ci déclare expressément faire son
affaire personnelle des difficultés pouvant être rencontrées par elle a l'occasion de l'exécution des travaux qui lui
incombent. Ainsi et d'une manière générale aucune réserve, de quelque nature qu'elle soit, ne sera acceptée en
cours d'exécution des travaux, l'entreprise ayant, par contre, toute latitude, si elle le juge nécessaire, d'en
formuler par écrit en remettant sa soumission. L’entrepreneur doit être assuré de la possibilité et de la certitude
de pouvoir approvisionner régulièrement son chantier.
L’entrepreneur s'engage à mettre à la disposition du chantier la main d’œuvre qualifiée et tout l'outillage
nécessaire à la réalisation de ses travaux dans les délais prescrits au planning général.
Aucune créance de livraison des Fournisseurs ne pourra être invoquée pour excuser un quelconque retard sur
les dates d'exécution prescrites.
AFFAIRE N° 12227
VALENCE (26)
9/26
La mise en œuvre devra être faite avec le plus grand soin, tant pour assurer une réalisation correcte de
l’installation, que pour éviter toute détérioration aux ouvrages réalisés par les autres corps d’état. Il appartient à
l’entreprise d’attirer en temps utile l’attention du Maître d’œuvre sur les répercussions possibles de certains
travaux sur la marche générale du chantier et de signaler le cas échéant les modifications qu’elle souhaiterait
apporter aux dispositions des autres corps d’état.
H) ECHANTILLONS
Des échantillons devront être présentés lors des premières réunions de chantier.
L’entrepreneur doit fournir au maître d’œuvre tous les échantillons qui lui sont demandés afin de vérifier qu’ils
correspondent aux documents du marché. Cette démarche doit être faite en temps opportun pour ne pas affecter
le déroulement du chantier. La fourniture ainsi que les frais sont à la charge de l’entrepreneur.
La prise en compte des remarques formulées devra effectivement être prise en compte pour la commande des
matériels à installer.
Le maître d’œuvre peut refuser tout matériel commandé avant acceptation des échantillons, ainsi que tout
matériel qui ne serait pas conforme au présent document.
I)
TRI ET EVACUATION DES DECHETS
L’entrepreneur du présent lot aura la responsabilité du suivi et de la traçabilité entrant directement ou
indirectement dans la composition des équipements installés ainsi que des produits et composés utilisés pour la
mise en œuvre des ouvrages à réaliser par lui-même et également par ses sous-traitants. Il aura la responsabilité
du traitement des déchets générés par l’utilisation des procédés de mise en œuvre et par les équipements euxmêmes.
Au titre de la norme NF P 03 001 (art 16 : « évacuation des déchets de chantier), un responsable coordinateur en
matière de TRI ET VALORISATION DES DECHETS sera désigné par l’entrepreneur du présent lot, ce pendant
toute la durée des travaux. La responsabilité de l’entreprise sera engagée quant aux effets générés sur
l’environnement et découlant de l’emploi des matériaux dus à son lot pendant toute la période décennale.
La maintenance et l’entretien sont dus au présent lot :
nettoyage quotidien du chantier
évacuation et tri sélectif de ses propres déchets.
J)
PIECES A FOURNIR PAR L’ENTREPRENEUR
1) AVEC SON OFFRE
Chaque entreprise devra remettre une offre comprenant les documents demandés dans le CCAP.
2) EN PHASE DE PREPARATION
a) L’entreprise retenue devra remettre dans les 30 jours suivant la notification de l’approbation du marché, en
trois exemplaires, les documents suivant :
- Le tracé général des réseaux, les implantations des matériels et les notes de calcul, si nécessaire.
- Les plans de réservation et d’exécution de Génie Civil concernant le présent lot (passage des chemins de
câbles et des canalisations).
Ces plans seront soigneusement côtés et renseignés.
b) L’entrepreneur, y compris les sous-traitants désignés prendront part, avec les autres intervenants, aux
réunions de préparation et de synthèse, qui auront pour objet :
-
La mise en commun des équipements de travail et le règlement du compte prorata.
L'établissement du planning général détaillé des travaux et d’approvisionnement.
La confrontation des plans d'exécution pour dégager les zones de chevauchement des installations
et matériels. (à soumettre au Maître d’œuvre et à l’organisme de contrôle pour approbation)
Une synthèse des cheminements doit être organisée et tiendra compte de l’ensemble des cheminements des lots
fluides et de l’implantation des équipements pour l’ensemble des lots. La coordination des lots fluides, du lot GO
et des autres lots impliqués devra aboutir à l’édition d’un dossier pour chaque entrepreneur. Celui-ci sera soumis
à approbation de la maîtrise d’œuvre.
AFFAIRE N° 12227
VALENCE (26)
10/26
3) EN PHASE DE CHANTIER
L’entreprise retenue devra remettre dans les 30 jours suivant la notification de l’approbation du marché, en trois
exemplaires, les documents suivants :
-
Tous les plans définitifs d’Exécution des installations.
Tous les plans de détail correspondants.
Les notes justificatives de calculs.
L’entrepreneur aura à sa charge les plans et détails de mise en Oeuvre et de montage sur chantier, ainsi que les
plans de réservation mentionnés au chapitre précédent.
Les plans et détails de mise en Oeuvre et de montage sur chantier devront faire apparaître tous les détails et
points particuliers de l'exécution que le maître d’œuvre jugera utile à la bonne marche du chantier.
Ces plans seront à soumettre au maître d’œuvre et au bureau de contrôle, le cas échéant, pour approbation.
Cette approbation ne diminue en rien la responsabilité de l’entrepreneur, responsabilité qui reste pleine et entière.
4) EN FIN DE TRAVAUX
Dans un délai fixé au CCAP ou à défaut huit jours après la date fixée de la réception, l’entrepreneur devra fournir
le Dossier des Ouvrages Exécutés. Le DOE comprendra obligatoirement les éléments ci-dessous (rappelés en
liste sur la page de garde du DOE) :
-
Les plans de recollement conformes à l'exécution.
La note de calcul C15-100, faisant la description détaillée des circuits et des réglages des
protections, notamment des circuits issus des armoires et coffret des services généraux.
Un schéma indiquant les caractéristiques des conducteurs, le calibrage des disjoncteurs, en parfaite
cohérence avec les plans et notes de calculs.
Le synoptique des circuits de distributions depuis les coffrets de coupure en limite de propriété.
Une nomenclature de tous les matériels et équipements installés avec leur marque, modèle, type,
caractéristique et référence, ainsi que les coordonnées des fabricants ou des revendeurs.
Les notices accompagnant les matériels ainsi que les notices de conduite et d'entretien ou de
maintenance des installations.
Une nomenclature des pièces devant être approvisionnées.
Les procès-verbaux des essais
Les certificats de garantie
Le DOE doit être transmit en trois exemplaires et un CD.
La totalité des documents devra être obligatoirement rédigée en français.
K) ATTESTATION DE CONFORMITE DES INSTALLATIONS
En vue de la mise sous tension des installations par le distributeur, l’entrepreneur devra fournir une attestation de
conformité des installations aux règlements et normes de sécurité en vigueur, établie par l’organisme de contrôle
agrée.
Les travaux, ouvrages ou équipements présentant des défauts d’exécution ou qui ne seraient pas conformes aux
règles de la profession ou encore qui ne répondraient pas aux prescriptions énoncées au CCTP, seront refaits
par L’Entrepreneur, à ses frais exclusifs, dans les délais les plus réduits.
Ces différentes opérations feront l’objet d’un procès-verbal dressé par le maître d’œuvre et signé par lui et
l’entrepreneur.
L)
CONTROLE ET VERIFICATION – ESSAIS
En fin de travaux et avant réception, il sera procédé aux contrôles, vérifications et essais des installations.
Ces essais seront effectués en présence de l’entrepreneur par l'organisme chargé du contrôle. Les essais
"COPREC" seront à communiquer au bureau de contrôle. L’entrepreneur devra mettre à disposition le personnel
et le matériel nécessaire aux essais.
Tous les frais consécutifs aux contrôles, vérifications et essais sont à la charge de L’Entrepreneur.
AFFAIRE N° 12227
VALENCE (26)
11/26
D'autre part, lorsque l'ensemble des travaux objet du présent Marché sera terminé, L’entrepreneur préviendra le
Maître de l'Ouvrage qui lui fixera le jour et l'heure d'une visite au cours de laquelle les essais, contrôles,
vérifications, mesures, etc... Seront effectués sur l’initiative du Maître d'Oeuvre en présence de l’entrepreneur, ce
dernier assurant à ses frais toutes les fournitures, outillages, appareils de mesure, etc... Ainsi que la maind’œuvre qualifiée pour effectuer les opérations requises, les dépenses correspondantes étant entièrement à la
charge de l'entreprise.
Les travaux, ouvrages ou équipements présentant des défauts d'exécution ou qui ne seraient pas conformes aux
règles de la profession ou encore qui ne répondraient pas aux prescriptions énoncées au CCTP, seront refaits
par L’Entrepreneur, à ses frais exclusifs, dans les délais les plus réduits.
Ces différentes opérations feront l'objet d'un procès-verbal dressé par le maître d'Oeuvre et signé par lui et
l’entrepreneur.
1) CONTROLE ET VERIFICATION DES INSTALLATIONS
Vérification systématique de la conformité des installations et équipements avec les plans et les conditions
techniques fixées.
Vérifications des différentes fournitures faites pour s'assurer que celle-ci sont conformes aux caractéristiques
techniques imposées.
Vérification de la tenue de la fixation des équipements. Vérification des mesures prises en matière de repérage
de circuits et contrôle de la mise en place de toutes les étiquettes et plaques signalétiques nécessaires.
L’entrepreneur devra réaliser les essais suivants :
Le câblage et le fonctionnement électrique (conformité par rapport aux schémas, section des
conducteurs, distance d'isolement, etc...)
L’isolement (essais sur les tableaux terminés)
Les mesures de protection (présence des protections sur les parties sous tension)
2) ESSAI DE FONCTIONNEMENT ET DE CONFORMITE
Les examens et essais des installations seront effectués dans les conditions indiquées dans la partie 6 de la NF
C15-100.
En outre, en ce qui concerne la vérification des conditions de protection contre les contacts indirects par dispositif
de coupure automatique de l’alimentation, il y aura lieu de respecter les indications du chapitre D du Guide UTE
C15-105.
Il sera également effectué les essais suivants :
Résistance de la prise de terre.
Vérification de la durée de fonctionnement de l’éclairage de sécurité.
Vérification du fonctionnement du désenfumage.
L’entrepreneur devra remédier immédiatement aux défectuosités constatées, le cas échéant. Après toutes ces
vérifications, contrôles et essais concluants, un procès-verbal sera signé par toutes les parties.
3) ATTESTATION AVANT MISE EN SERVICE
Pour la mise sous tension des installations électriques, l’entrepreneur devra fournir une "attestation de
conformité" établie par un organisme contrôleur agréé (agréé dans les conditions fixées par l'arrêté du 21
décembre 1988).
Les contrôles seront à effectuer et l'attestation de conformité à établir par l'organisme contrôleur. CONSUEL
(arrêté du 17 octobre 1973)
M) GARANTIE
La durée du délai de garantie est fixée selon les modalités de la réglementation des marchés de travaux en
vigueur. Le début de la prise en compte de cette garantie prenant effet à compter de la date d'effet de la
réception.
L’entrepreneur garantit formellement le bon fonctionnement de l'installation pendant cette période.
Pendant la période de garantie, L’entrepreneur doit remédier aux défauts qui peuvent se manifester, procéder à
tous les réglages utiles et modifier ou remplacer toutes les parties de l'installation qui seraient reconnues
défectueuses ou, simplement, non conformes au devis descriptif.
Si pendant le délai de garantie, une avarie survient dont la réparation incombe à l'Adjudicataire du présent lot, un
procès-verbal circonstancié sera établi et une notification de travaux lui sera adressée.
AFFAIRE N° 12227
VALENCE (26)
12/26
Si l’entrepreneur négligeait d'effectuer lesdits travaux dans les délais fixés par le Maître de l'Ouvrage, l'avarie en
question serait réparée d'office, à ses frais, par une autre Entreprise choisie par ce dernier.
Dans ce dernier cas, le délai de garantie des organes importants remis en état et de ceux qui en dépendent
directement, sera prolongé d'une durée qui sera fixée par le Maître d'Oeuvre sans pouvoir dépasser de six mois
le délai normal de garantie.
Les incidences des travaux de garantie sur les autres corps d'état seront intégralement supportées par le titulaire
du présent lot.
Cette garantie ne s'applique pas cependant aux conséquences d'une intervention d'un tiers, d'un défaut
d'entretien ou d'un cas de force majeure.
Les contrats et marchés des travaux d’entreprises traités par le Maître d’ouvrage seront assortis des clauses de
réception et de garanties légales et réglementaires visant la construction :
Garantie de parfaite achèvement de 1 an
Garantie de bon fonctionnement de 2 ans
Garantie décennale
N) INSTALLATION PROVISOIRE DE CHANTIER
L'entrepreneur devra l'alimentation provisoire de chantier, conformément au Plan Général de Chantier joint au
présent appel d'offres, en respect des prescriptions prévues par la loi du 31 décembre 1993 et le décret 94/1159
du 28 décembre 1994 modifiant les dispositions du code du travail.
En l’absence de ce dernier, le titulaire du présent lot doit 1 coffret de chantier comprenant 3 PC 2 x 16 A + T, 1
PC 4 x 16 A + T et les protections adéquates par disjoncteurs. Les liaisons aux disjoncteurs de branchement sont
réalisées par le présent lot.
L'origine de l’installation de chantier sera le tableau électrique d’étage. L’alimentation du coffret de chantier se
fera par câble R2V de section appropriée, le départ sera équipé d’un comptage.
L'installation de chantier sera déposée en fin de chantier.
L'installation de chantier comprendra :
-
Un coffret étanche IP44 - IK10 mini, avec double isolation lui conférant un niveau II, de classe
d'isolement et un coup de point d'arrêt d'urgence comprenant les protections différentielles par
disjoncteur.
Les protections individuelles seront adaptées aux risques encourus sur le présent chantier.
L’installation de chantier devra suivre l’avancement de chantier et répondre aux souhaits de l’inspection du travail
si nécessaire.
K) ISOLATION THERMIQUE ET ETANCHEITE A L’AIR
Le traitement du problème de l'étanchéité à l'air est primordial :
Le vent exerce sur les façades des pressions qui favorisent les transferts aérauliques entre l'extérieur et
l’intérieur. Ces transferts se produisent dès que ces pressions ou dépressions sont supérieures à celles
engendrées par le système de ventilation. Le renouvellement d'air qui en résulte se superpose donc à celui du
système de ventilation mécanique et entraîne des déperditions supplémentaires et aléatoires.
L’étanchéité à l’air est incontournable car liées à la performance énergétique du bâtiment où des objectifs
de plus en plus ambitieux sont fixés par les réglementations. Cette prise en compte est inéluctable pour
l’ensemble des professionnels.
Ce projet ne s’inscrit pas dans une démarche mesure du niveau de perméabilité à l’air, par conséquent il n’est
pas prévu de test sauf demande expresse de la maitrise d’ouvrage en cours de chantier.
Cela ne décharge pas l’entreprise des travaux nécessaires ainsi que l’usage des produits adéquats pour garantir
l’étanchéité à l’air de ses interventions. En cas de manquement avéré, l’entreprise sera tenue d’effectuer les
reprises nécessaires.
AFFAIRE N° 12227
VALENCE (26)
13/26
Le traitement de chaque liaison doit répondre aux critères suivants :
1. Assurer la continuité de l'étanchéité à l'air et à l'eau, malgré les dilatations différentielles des différents
éléments.
2. Eviter la présence d'humidité dans la liaison.
3. Assurer la continuité de l'isolation thermique et acoustique.
4. Assurer la durabilité des propriétés évoquées ci-dessus.
La qualité des réalisations sera contrôlée avec soin par la maîtrise d’œuvre en phase d'exécution. Le choix des
matériaux devra être compatible avec les objectifs d'étanchéité à l'air énoncés ci-dessus.
En particulier, l'entreprise d'Electricité devra assurer l'étanchéité sur les points suivants :
-
Pour les canalisations de branchement courant fort et faible
Pour les canalisations sortant du bâtiment pour l’éclairage extérieur, etc.
Pour les canalisations sortant en toiture du bâtiment
Le rebouchage des réservations doit permettre l’étanchéité à l’air au passage des parois entre volume
chauffé et volume non chauffé. Si le rebouchage effectué n’est pas parfaitement étanche à l’air, on
pourra ajouter des adhésifs adaptés.
En cas de traversée de l’enveloppe étanche utilisation de boitiers électriques étanches ainsi que de manchettes.
Si les canalisations sont noyées dans le béton, les fuites d'air proviennent uniquement de l'espace entre le
fourreau et le câble. Cet espace devrait systématiquement être obturé à l'aide d’obturateur (voir annexe), rubans
adhésifs spécifiques, mousse élastique etc... Différents fabricants offrent des solutions techniques, parmi lesquels
: Pro Clima, HannoBand, Illbruck, etc... Si de la mousse PU est utilisée, il est demandé d'utiliser la mousse PU
élastique de chez Illbruck. En effet, son élasticité lui permet de suivre les micro-mouvements éventuels du gros
œuvre dans le temps.
L) CAHIER DES CLAUSES ADMINISTRATIVES PARTICULIERES (CCAP)
L'entrepreneur devra prendre connaissance du CCAP commun à tous les lots dans lequel il trouvera toutes
indications utiles concernant :
les pièces contractuelles,
les délais d'exécution,
les pénalités,
les préparations et la coordination des travaux,
l'établissement des comptes,
les variations de prix,
les conditions de règlement,
la retenue de garantie,
la réception,
le compte-prorata,
les assurances,
etc...
AFFAIRE N° 12227
VALENCE (26)
14/26
VI – LIMITES DE PRESTATIONS
L'entrepreneur est réputé avoir pris connaissance des CCTP définissant les travaux des autres corps d'état et les
autres documents communs à tous les lots. Il doit prévoir toutes les sujétions nécessaires à la réalisation
complète de ces ouvrages afin de livrer au maître d'ouvrage une installation en parfait état de marche.
Avec le lot Gros Œuvre – maçonnerie
Travaux à la charge du lot Gros Œuvre :
Les réservations d’un diamètre supérieur à 100 mm (murs, planchers)
Travaux à la charge du lot Electricité :
Les scellements, calfeutrements et rebouchages dans le même matériau que celui traversé, calfeutrement aux
traversées des planchers coupe-feu. Le passage des câbles d’alimentation courants forts et faibles. L’étanchéité
à l’air des fourreaux d’alimentation.
Avec le lot Peinture – Plâtrerie
Travaux à la charge du lot Peinture Plâtrerie :
Toute peinture définitive (sauf stipulation contraire ci-après). Mise en place dans les cloisons des fourreaux
électrique laissée en attente en plafond ou au sol par l’électricien au droit des appareillages, avec trou de sorti par
scie cloche.
Les renforcements nécessaires pour la fixation de ses appareils suivant le type des cloisons. Les saignées dans
les cloisons et leur rebouchage pour toutes parties encastrées. Fourniture et pose en attente des fourreaux en
plafond ou sol et le marquage au sol de l’emplacement exacte et de la hauteur du trou à effectuer.
Avec le lot étanchéité
Travaux à la charge du lot étanchéité :
Crosse de sortie en terrasse avec étanchéité pour l’alimentation du groupe VMC.
La fourniture et la pose du câble d’alimentation.
Avec le lot Menuiserie
Travaux à la charge du lot Menuiserie :
La fourniture et pose des brises soleil orientable électriques et des commandes (y compris liaison à la
commande).
Les liaisons équipotentielles. Alimentation des brises soleil orientable électriques, sur boîte à borne.
Avec le lot Plomberie/Sanitaire/VMC
Travaux à la charge du lot PL/SAN/VMC :
Tous les raccordements des alimentations laissées en attente.
La fourniture et la pose de toutes les alimentations décrites et positionnées sur les plans y compris interrupteur de
sectionnement cadenassable à positionner à proximité de chaque moteur.
Avec le lot Faux-plafond
La découpe des faux plafonds des circulations et locaux pour encastrement des luminaires.
Divers
Sont à la charge du lot Electricité :
Les fournitures d’énergie nécessaire aux essais des installations. La protection contre la rouille des parties
corrodables des matériels à la charge du présent lot. La protection des ouvrages installés jusqu’à la réception des
ouvrages par le maître d’œuvre.
AFFAIRE N° 12227
VALENCE (26)
15/26
B - DESCRIPTION DES INSTALLATIONS COURANT FORT
0 – GENERALITES
-
L’entreprise doit une visite des lieux pour prendre connaissance du chantier avant la remise de son
offre pour apprécier l’étendue et la complexité des travaux à réaliser. L’offre est établie en
connaissance de cause.
-
L’entreprise doit les travaux de sa compétence décrits dans le Plan Général de Chantier et le
respect des directives de l’OPC.
-
L’entreprise doit les réservations à faire effectuer à son profit dans les ouvrages en maçonnerie
lourde seront à valider par le BET structure. Tous les percements et raccords résultant d’un oubli ou
d’une erreur seront à la charge du présent lot.
-
L’entreprise doit les trous d’un diamètre inférieur ou égal à 100 mm, percements, saignées,
rebouchages nécessaires à ses propres travaux.
-
L’entreprise doit les rebouchages permettant la restitution des degrés coupe-feu de toutes les
cloisons, plafonds, murs et dalles traversés par des conduits électriques et permettant l’étanchéité à
l’air et l’isolation thermique.
-
L’entreprise doit l’installation de chantier et sa vérification exigée par le CSPS. Le contrôle des
installations provisoires de chantier sera réalisé par un organisme agréé au choix et à la charge du
présent lot, suivant l’arrêté du 26 décembre 2011.
-
L’entreprise doit les essais et vérifications COPREC demandés par le Contrôle Technique des
ouvrages chargé par le maître d'ouvrage. La production de ces documents conditionnera le
règlement de la dernière situation de travaux.
-
L’entreprise doit le Dossier des Ouvrages Exécutés, avec notices, consigne d’exploitation et de
maintenance, plans et schémas à jour.
L’entreprise doit les vérifications de l’installation ; le contrôle des travaux sera réalisé par un
organisme agréé au choix et à la charge du présent lot.
-
L’entreprise doit la mise en rapport et les relations avec les autres corps d'état notamment avec les
entrepreneurs de maçonnerie – menuiserie – plâtrerie – faux plafond – plomberie sanitaire – VMC –
chauffage – couverture pour les travaux à réaliser en liaison avec eux.
-
Garantie de parfait achèvement :
Remédier obligatoirement, à ses frais, à toutes défectuosités ou défauts de fonctionnement qui
seraient signalés par l’organisme agréé ou les responsables pendant la période d’un an, à compter
de la date de réception des travaux.
-
L’installation électrique est conforme à la RT2012.
-
L’entreprise doit la dépose de tous les matériels et installations existantes non conservés dans le
local repos existant sauf l’éclairage. Les matériels déposés doivent être évacués après accord du
maître d’ouvrage. Il ne doit subsister aucune trace de l’ancienne installation.
I – TERRE
La terre existante est conservée en état ainsi que la distribution principale en gaine technique. La
distribution secondaire est systématiquement distribuée depuis le bornier de terre existant dans chaque
gaine technique, par un conducteur incorporé au câble d'alimentation.
En aval du bornier de terre du tableau divisionnaire existant, il est réalisé :
La liaison équipotentielle principale de l’extension. Les liaisons équipotentielles à réaliser devront
relier au conducteur principal de terre, les différentes canalisations métalliques (chemin de câble).
le raccordement, à la terre, des masses des équipements
La terre est systématiquement distribuée.
AFFAIRE N° 12227
VALENCE (26)
16/26
II – ALIMENTATION GENERALE
BILAN DE PUISSANCE
Puissance installée
en KW
Foisonnement
ECLAIRAGE
3
1
3
POSTES DE TRAVAIL / PC
17
0,6
10
CHAUFFAGE / VENTILATION
3
1
3
DIVERS
2
0,5
1
TOTAL
25
Puissance totale en KW
17
Le câble d’alimentation du tableau divisionnaire d‘étage existant, relié au TGBT existant devra être
modifiée ou adapté pour une puissance supplémentaire de 17kVA.
La chute de tension entre l’origine de l'installation et le tableau divisionnaire d‘étage existant sera
limitées à 2%.
III – DISTRIBUTION PRINCIPALE
L’origine des installations électrique courant fort est constituée par l'armoire TD étage situé au niveau 3.
Cette armoire existant regroupant l’ensemble des protections, relais éclairage et commandes des
différents circuits « petite force et éclairage ».
Tableau Divisionnaire d‘étage existant
Dans la gaine technique de l‘étage, il est prévu d’incorporer dans le tableau divisionnaire existant les
éléments de protection et de répartition suivants :
-
1 départ éclairage, protection différentielle, avec compteur électrique triphasé à impulsion et
affichage
1 compteur électrique triphasé à impulsion et affichage, pour les consommations prise de courants
et poste de travail
1 départ prise de courants, protection différentielle
9 départs poste de travail, protections différentielles à immunité renforcée
1 départ divers, protection différentielle
1 départ CTA, protection différentielle, sur lequel est adjointe une bobine MNx pour l’arrêt d’urgence
ventilation, avec compteur électrique monophasé à impulsion et affichage
les protections terminales par disjoncteurs
l’étiquetage par étiquette informatique sur appareils, organes de commande, circuits
les schémas à jour et repérés, placé dans une pochette de protection en tableau
L‘arrêt d’urgence ventilation existant devra provoquer par action sur le bris de glace existante, la
commande de la bobine MNx de disjoncteur concerné. Il est prévu la liaison entre l’arrêt d’urgence
ventilation existant et le disjoncteur CTA.
NOTA : Il est réalisé, pour le tableau électrique :
- l’étiquetage par plaque dilophane gravée rigide collée
- le repérage de chaque départ de câble
- l’équilibrage des phases en pleine charge avec un écart maximum de 10 %
Les marques du matériel intérieur au tableau et de l’enveloppe devront être identiques. Dans le
cas contraire, il faudra s’assurer que ceux-ci soient parfaitement compatibles.
AFFAIRE N° 12227
VALENCE (26)
17/26
Emplacement futur
protection éclairage et pris
de courant
Emplacement futur
protection poste de travail
IV – EQUIPEMENT INTERIEUR
La distribution comprend :

Cheminements
La distribution principale est réalisée sur chemins de câbles acier disposés dans le faux plafond (30 %
de réserve disponible en fin de chantier).
Les chemins de câbles sont :
suspendus par tige filetée
posés sur console
attachés tous les 0,75 m pour les cheminements verticaux ou 2 m pour les cheminements
horizontaux
Il est prévu deux chemins de câbles distincts pour séparer les liaisons courants faibles des alimentations
courants forts. La distance minimale entre les parois les plus proches des supports est de 30cm.
Les chemins de câbles placés à moins de 2 m du sol recevront un couvercle assurant une protection
efficace des câbles contre les risques de détérioration mécanique (IK 09).
NOTA : Afin de lutter contre les effets électromagnétiques et HF, les chemins de câbles courants
forts et faibles seront reliés par une tresse de cuivre étamé tous les 5 m pour la réalisation de la
liaison équipotentiel principal.
Les chemins de câbles « Courants faibles et VDI » seront d'autre part, reliés à la terre et cela
depuis leur origine (continuité des masses métalliques) par une tresse de terre en cuivre étamé
de 2,5 cm de large au moins, raccordée sur chaque assemblage de dalle et chaque changement
de direction.
AFFAIRE N° 12227
VALENCE (26)
-
18/26
La distribution secondaire est réalisée sous fourreaux encastrés (ICT) dans les maçonneries, dans
les vides de construction ou les doublages
La section totale des conducteurs devra être au plus égal au 1/3 de la section intérieure du conduit et la
pose des conduits devra permettre facilement le remplacement des conducteurs posés.
Tous les fourreaux en attente seront livrés aiguillés par un fil de fer galvanisé diamètre 1 mm.
Cette aiguille ne sera pas posée avant coulage du béton, mais après, afin de s'assurer de la bonne
continuité du fourreau et ceci dans une phase de la construction où des reprises éventuelles de
fourreautage sont encore possibles. Dans tous les cas, l'entrepreneur aura l'obligation de faire
réceptionner ces installations par le corps d'état concerné.

Câbles
Les canalisations sont réalisées principalement :
en conducteurs H07 VU
en câble série U 1000 R2V ou U 1000AR2V
en câbles résistants au feu type CR1 pour les équipements de sécurité
Ils sont repérés par des couleurs selon leur fonction et conforme à la réglementation.
NOTA : Tous les câbles seront impérativement repérés de façon claire, lisible et durable dans le
temps :
à leur départ
à leur arrivée
à chaque passage dans une boîte de dérivation
à chaque changement de direction
tous les 5 ml maximum

Boîtes d’encastrement
Les boîtes d’encastrement seront adaptées au support dans lequel elles sont encastrées.
Les boîtes d’encastrement traversant une cloison sont interdites pour des questions d’acoustique.
Deux boîtes d’encastrement placées de part et d’autre d’une cloison doivent être distantes de 50 cm
minimum.
Les boîtes d’encastrement seront équipées de 2 vis pour fixations de l’appareillage.
Les boîtes d’encastrement placées dans une cloison coupe-feu seront évitées au maximum. Dans le cas
où ils seraient indispensables, les encastrements seront traités de manière à reconstituer le degré
coupe-feu de la cloison.

Boîtes de dérivation
Les couvercles des boîtes de dérivation resteront accessibles et démontables une fois l’ouvrage terminé.
Les épissures sont interdites.
Les boîtes de dérivation des câbles résistant au feu ainsi que leurs accessoires seront de type
« incombustible ».

L’appareillage
L'appareillage sera du type ESPACE de chez ARNOULD ou équivalent, dans l’ensemble des locaux.
Dans chaque local, il est mis en place des commandes d’éclairage simple allumage (SA) ou détecteur
de présence (DP) pour commander les circuits d’éclairage.
Tous les dispositifs de commande dans les espace communs (exclus le détecteur de mouvement)
doivent être situés à une hauteur de 1,10 m du sol, pouvant être manœuvrables en position « debout »
comme en position « assise » et à plus de 0,4 m d’un angle rentrant de parois ou de tout autre obstacle
à l’approche d’un fauteuil roulant et doivent comporter un voyant lumineux de repérage.
La circulation sera commandée par un détecteur de présence et luminosité de marque BEG PD2-M-1CFP ou équivalent, avec minuterie et sécurité positive ou équivalent.
AFFAIRE N° 12227
VALENCE (26)
19/26
Les éclairages seront commandés par des détecteurs de présence ou de mouvement avec minuterie et
sonde crépusculaire. Voir détail du détecteur utilisé en annexes.
Les détecteurs installés devront pouvoir être réglable aisément et précisément, pour cela nous vous
demandons d’utilisé une télécommande infrarouge pour le réglage de la sensibilité de la cellule et du
temps de fonctionnement. Cette télécommande sera donnée au maitre d’ouvrage en fin de chantier avec
la notice de fonctionnement.
La télécommande de réglage.




Télécommande à infrarouge pour la programmation et le réglage simple et
confortable de tous les détecteurs décrit précédemment.
Avec batterie au lithium CR 2032 jusqu'à 3V.
Portée: de 5 à 6m environ par temps nuageux; de 2 à 3m environ par temps
ensoleillé.
Poste de travail
Les locaux seront équipés de postes de travail sur perche à double face (toute hauteur avec distribution
par le plafond), de marque ENSTO ou équivalent, il sera compté une perche pour deux postes de travail
sauf mention contraire sur plan. Les bureaux coordonnateurs seront chacun équipés d’une perche
simple face comportant deux seul postes de travail.
Le maitre d’ouvrage souhaite avoir la possibilité de modifier les emplacements des postes de travail
ultérieurement. Un plan de positionnement des bureaux sera transmis pendant l’execution par le maitre
d’ouvrage.
Chaque poste de travail comprend :
-
4 PC 2 x 16 A + T DETROMPEE
4 PC 2 x 16 A + T
2 RJ45
La distribution est issue du TD étage et du jeu de barres normal. Elle est dimensionnée sur la base d’une
consommation moyenne de 350 VA par poste. Chaque départ avec protection différentielle 30 mA
n’alimentera pas plus de 4 postes.

Prises de courant de service
Il est prévu des socles de prises de courant 2 x 16A + T d’usage courant encastrés en doublage,
implantées conformément au plan.
NOTA : Les socles de prises sont installés à une hauteur de 30 cm du sol fini.

L’éclairage normal
La conception des installations d’éclairage est conforme aux prescriptions de la RT 2012.
Luminaires
Les appareils d’éclairage sont fournis entièrement équipés, y compris sources, ballasts, appareillages et
accessoires de pose.
Les appareils installés en faux plafond sont fixés directement à la structure du bâtiment. Ils ne doivent
pas avoir de point d’ancrage sur le faux plafond. Il est prévu le nécessaire (tiges filetées...) pour la
fixation des luminaires.
Tous les appareils fluorescents sont équipés de ballast électronique avec un indice général de rendu des
couleurs (IRC) supérieur ou égal à 85 et une température de couleur (TC) comprise entre 3000°K et
4000°K.
Les appareils d’éclairage doivent avoir une résistance au fil incandescent d’au moins 750°C et 850°C
pour les circulations horizontales. Le bornier de raccordement du luminaire ne doit pas servir de bornier
de dérivation.
Les luminaires sont équipés des sources adaptées, soit ampoule fluo compacte à cathodes chaudes et
douilles 2G7, G24q2, G24q3, G24q4 et G2X13. Les ampoules incandescentes sont interdites ainsi que
les douilles E27 ainsi que les douilles B22 (plus commercialisées).
AFFAIRE N° 12227
VALENCE (26)
20/26
DETAIL DE LA LUSTRERIE EN ANNEXE
TYPE A : ETAP U5864/314 HFW - 3X14W ou équivalent
TYPE B : ETAP FLARE-12/LEDW10S – 1x10W LED ou équivalent
Les citations de marques ou appareils fabriqués, les références à des catalogues de fabricants, etc... ont
pour objet de faire connaître les desiderata du Maître d'Ouvrage et de l'Architecte quant aux qualités,
aspects et caractéristiques des fournitures demandés.
PLATEFORME
TELEPHONIQUE
FLASH
DM
SIRENE
RJ45
TRAVAIL
SV
B
POSTE DE
TRAVAIL
SSI
3
1
1
9
5
1
2
1
2
1
2
1
2
1
16
5
1
13
1
19
2
PLATEAU EXISTANT
TOTAL FEUILLE
PC
4
1
DEGAGEMENT
BUREAU
COORDINATEUR 1
BUREAU
COORDINATEUR 2
A
1
SALLE DE REPOS
PLATEAU
LUSTRERIE
DP
Déplacement SA
SA
Adaptation VV
INTER
TD ETAGE
4
2
1
SA : simple allumage
1
29
3
17 0
0
0
2
0
36
DP : Détecteur de présence
Dans la salle de repos l’éclairage existant sera conservé et un interrupteur Simple Allumage sera
positionné à la nouvelle entrée de la pièce.
Dans le plateau existant permettant d’accéder à nouveau plateau, il sera adapté une nouvelle
commande des luminaires par un va et vient entre l’entrée du plateau existant et du nouveau plateau.
Dans la circulation existante, il est demandé la dépose et repose de la prise de courant sur la cloison
modifié.
V – ALIMENTATIONS ET EQUIPEMENTS PARTICULIERS
Au titre du présent lot, il est réalisé l’alimentation, posés sur chemin de câbles ou conduits, des
équipements suivants :
-
Les cassettes chauffage / refroidissement avec mou en faux-plafond
La ventilation y compris inter de proximité
Les brise-soleil électriques avec boite à borne
Dans le cas particulier des raccordements des cassettes et stores brise soleil, le titulaire du présent lot
aura à prévoir la mise en oeuvre des prises de connexion rapides fournies par respectivement le storiste
et le chauffagiste, ces connecteurs seront à raccorder par l'électricien sur le câble d'alimentation ou à
poser en boîte de dérivation selon système retenu.
AFFAIRE N° 12227
VALENCE (26)
21/26
C - DESCRIPTION DES INSTALLATIONS COURANT FAIBLE
I – EQUIPEMENT PRE-CABLAGE TELEPHONIQUE ET INFORMATIQUE

Pré-câblage banalisé
Les travaux, objet du présent lot, concernent la réalisation d'un pré-câblage banalisé - ETHERNET 100
catégorie 6 E depuis la baie de brassage existante au 4éme étage, avec incorporation des nouveaux
panneaux de brassage.
La pose des panneaux de brassage, y compris reprise de masse ainsi que Cablage horizontal jusqu’aux
prises RJ45 est à la charge de l’entreprise. La fourniture des cordons de brassage ainsi que le câblage
des panneaux de brassage dans la baie existante est assuré par la MSA.
Le matériel actif (téléphone et informatique) et les postes téléphonique ne sont pas prévus dans l’offre.
L’objectif est de mettre au point un système de câblage normalisé intégrant des applications de
téléphonie, de transmission de données et vidéo, ouvert aux nouvelles technologies.
D’autre part, pour faire face à l’évolution des besoins, le système de câblage doit être flexible. Un plan
de câblage flexible permet des modifications faciles, économiques et efficaces.
Les équipements et les liaisons seront protégés contre les signaux parasites :
- En reliant les appareils au même point de masse.
- En écartant d'au moins 50 cm les câbles des tubes fluorescents et de toutes sources potentielles de
perturbations électromagnétiques. En cas d'impossibilité de maintien de cette règle, on veillera à utiliser
des conduits métalliques munis de capots.
-
les chemins de câbles couloirs courants forts et courants faibles doivent avoir une interdistance
minimale de 30 cm
-
dans les bureaux, le cheminement parallèle des courants forts et courants faibles doit respecter une
interdistance d'au moins 2 cm pour une longueur commune de 2,5 m et 4 cm pour une longueur
commune de 10 m
Dans les « postes de travail » fournis au chapitre précédent, il est mis en place 2 RJ 45 CAT 6
adaptable. L’analyse des besoins conduit à 72 points de livraison.
Baie de brassage
Dans la baie de brassage existante, il sera installé 3 panneaux de brassage 24 ports Cat 6, 19 pouces.
Un espace suffisant sera ménagé entre le panneau de brassage et la porte, afin que les cordons de
brassage ne touchent pas la porte lorsque celle-ci est fermée.
Les câbles seront attachés sur les montants arrière de la baie de façon à libérer l’espace intérieur de
celle-ci.
Lors du câblage de la baie, il faudra veiller à la reprise des masses et la mise à la terre de tous les
éléments par l’intermédiaire de tresses de masse.
Prise RJ45
Les prises seront conformes à la norme ISO/8877 et à la catégorie 6 avec spécification constructeur
catégorie 6. Ce seront des prises modulaires 9 broches de type RJ45. Leur câblage sera réalisé suivant
la spécification EIA/TIA 568B. Pour permettre toutes les modifications de connexions possibles, les
prises seront banalisées. Seul un repérage en conformité avec celui des panneaux de brassage sera
accepté.
Les prises doivent présenter une atténuation paradiaphonique supérieure à 40 dB à 100 MHz entre
chaque combinaison de paires afin de permettre la mise en œuvre d’applications jusqu’à 100 MHz.
Il est réalisé les liaisons baie de brassage/prises terminales par câbles 4 paires 100 Ohms – 0 halogène
MNC MULTISERVICES F/FTP catégorie 6E sur chemins de câbles spécialisés en faux-plafond,
conduite isolée en descente à l’appareillage (1 fourreau D 20 par prise).
AFFAIRE N° 12227
VALENCE (26)
22/26
II – ALARME INCENDIE
L’alarme incendie devra être étendu à l’extension. Au titre du présent lot, il est réalisé le raccordement
de l’extension à l’armoire incendie existante.
Les locaux de l’extension seront ainsi équipés d’un diffuseur sonore avec flash lumineux de marque
NUGELEC modèle DSB ou équivalent, en circulation.
Câblage, CR 1 – 2 x 1,5².
Essais et mise en service.
La mise en place dans l'extension d’un diffuseur d'alarme devra être audible de tous points.
NOTA : Le diffuseur sonore et visuel doit être disposé à h = 2,1 m du sol fini. Le cheminement du
câble CR1 ne doit pas emprunter des locaux à risques incendie.
III – COMPTAGE CONSOMMATION D’ENERGIE
Pour information, conformément à l’article 31 de la RT2012, il est prévu un système permettant de
mesurer ou de calculer la consommation d'énergie sur les postes suivants :
― pour le chauffage,
― pour le refroidissement,
― pour l’éclairage,
― pour le réseau des prises de courant
― pour les centrales de ventilation, par centrale;
― par départ direct de plus de 80 ampères.
Le relevé de consommation de chauffage et de refroidissement s’effectue par compteur au titre du lot
chauffage.
L’énergie de consommation des circuits éclairages, des circuits prises de courant, postes de travail et du
circuit ventilation s’effectuent par compteur à impulsion et affichage, de marque Hager ou équivalent.
Il est prévu en chapitre 3 : Distribution principale :
-
la fourniture et la pose d’un compteur électrique pour l’éclairage,
-
la fourniture et la pose d’un compteur électrique pour les circuits prises et poste de travail
-
la fourniture et la pose d’un compteur électrique pour la ventilation.
AFFAIRE N° 12227
VALENCE (26)
23/26
D – ANNEXES
ETANCHEITE A L’AIR
MOUSSE PU ELASTIQUE DE CALFEUTRAGE
BOUCHON OBTURATEUR RT : ARNOULD Réf : 05916/20/25
Boitier électrique étanche
AFFAIRE N° 12227
VALENCE (26)
24/26
PROCLIMA- ROFLEX 20 ou équivalent
Manchettes d‘étanchéité en EPDM solide et extrêmement flexible. Optimales pour la réalisation rapide
et durablement étanche des passages de câbles et de conduits à travers la couche d‘étanchéité à
l‘air. S‘utilisent également à l‘extérieur, p. ex. sur les sous-toitures ou les frein-vapeurs de rénovation.
AFFAIRE N° 12227
VALENCE (26)
25/26
APPAREILLAGE
ARNOULD ESPACE
PERCHE
Colonne fixe simple face à vérin, en aluminium anodisé –
course de réglage de 400 mm à clipsage direct avec :

Corps de colonne vide

Couvercle

Profilé de séparation CFO/ Cfa

Serre-câble

Ancrage au sol

Embout supérieur

Vérin de compression réglable

Joint de faux plafond

Kit de mise à la terre
De type ENSTO ou équivalent technique.
DETECTEURS DE PRESENCE
Détecteur
Applications
Image produit
Zones de couverture
Circulations,
PD2-M-1C-FP
LUMINAIRE INTERIEUR
TYPE A : ETAP U5861/314 HFW - 3X14W OU EQUIVALENT
AFFAIRE N° 12227
VALENCE (26)
26/26
TYPE B : ETAP FLARE-12/LEDW10S – 1x10W LED ou équivalent
SYSTEME DE SECURITE INCENDIE
DIFFUSEUR SONORE
COMPTAGE ENERGIE
INDICATEUR DE CONSOMMATION
AFFAIRE N° 12227

CCTP APD ELECTRICITE

Transcription

Documents pareils

Engagement - Service public

LOT N°2 Maçonnerie CCTP - Mairie de Blaye-Les

inscription gasco

Référence annonce : 1028671

Téléchargement du bon de commande

77 MARLES EN BRIE "Les Fermes Olivier"

CRESSY SUR SOMME

MISE EN VENTE DE VEHICULES La ville de Romilly met en vente

Etoile Quercynoise - FFCT LOT

Lot n° 1 : Façade ALLIANCE ECOCONSTRUCTION 8, rue Emile
