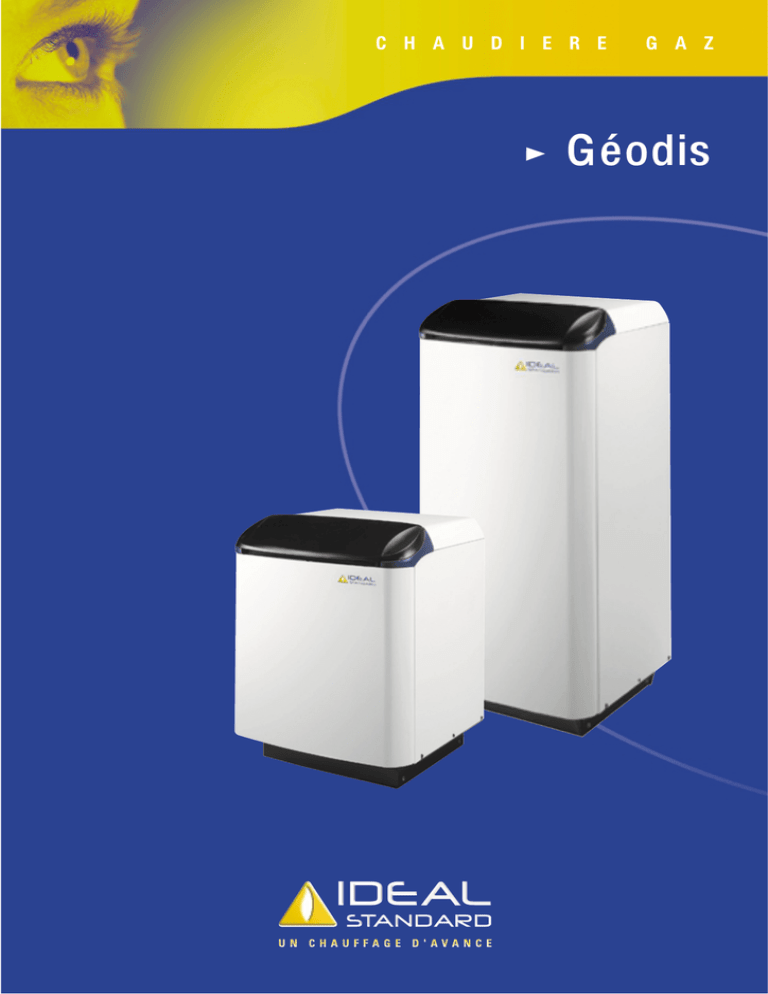

C H A U D I E R E
G A Z
Géodis
C H A U D I E R E
Géodis, est garantie sum
®
G A Z
, la technologie
qui change la vie.
UNE VÉRITABLE PROUESSE TECHNOLOGIQUE SIGNÉE IDEAL STANDARD :
UNE GAMME DE CHAUDIÈRES GAZ TOUTE ÉQUIPÉE DE SÉRIE,
LIVRÉE EN UN SEUL COLIS AVEC BRÛLEUR, RÉGULATION ,
PRÉPARATEUR D’EAU CHAUDE SANITAIRE ET RACCORDEMENTS INTÉGRÉS.
DE PLUS GÉODIS EST ÉQUIPÉE D’UN CORPS DE CHAUFFE
DE CONCEPTION UNIQUE QUI LUI CONFÈRE UNE FIABILITÉ À TOUTE ÉPREUVE.
TOUTES CES PERFORMANCES SONT RÉUNIES
SOUS L’ APPELLATION SUM ® : SYSTEM UNIVERSEL M ONOBLOC.
Régulation intégrée
system : GÉODIS est entièrement équipée de série
GÉODIS est garantie
sum ®
par IDEAL STANDARD.
1
Parce qu’elle répond au concept
en intégrant
toutes les fonctions essentielles
au bien-être de l’utilisateur.
2
Parce qu’elle répond au concept
"System"
"Universel"
Les pré-réglages d’usine et la compatibilité
de ses composants sont le gage d’une
installation effectuée en toute simplicité
et dans les meilleures conditions, pour une
longévité à toute épreuve.
Parce qu’elle répond au concept
Un habillage hermétique spécialement
étudié en atténue encore les bruits de
fonctionnement.
en s’adaptant avec simplicité
à toutes les configurations d’installation.
3
"Monobloc"
en garantissant la fiabilité
de son corps de chauffe.
1
GÉODIS est livrée entièrement équipée
de toutes les fonctions nécessaires au bienêtre de l’utilisateur. Brûleur, préparateur d’eau chaude sanitaire et régulation sont
montés de série en
usine, le tout parfaitement intégré sous
une jaquette extrêmement rigide au design
très soigné. Cette intéBrûleur modulant
gaz naturel ou propane
gration de tous les composants permet une optimisation intégré
maximale de ses performances.
Préparateur d’eau chaude
sanitaire intégré
universel : GÉODIS
s’adapte simplement à toutes
les situations
monobloc : GEODIS
possède un corps de chauffe
monobloc hémisphérique
L’un des exploits de GÉODIS est d’offrir, sous
un minimum de volume, un maximum de
composants générateurs du plus haut
niveau de confort.
Le corps de chauffe de GÉODIS résulte
du savoir-faire et de la maîtrise exceptionnelle
d’IDEAL STANDARD sur les toutes nouvelles
technologies en matière de fonderie.
En version GBi, la hauteur maximale
n’excède pas 1,40 m pour permettre son
intégration en limitant l’espace utilisé.
Ainsi situé à hauteur d’homme, son tableau
de commandes offre l’avantage d’une
accessibilité totale.
Le corps de chauffe monobloc et hémisphérique est constitué d’un seul élément
en fonte sans soudure et sans assemblage
ce qui évite tout risque de fuite et garantit
à GÉODIS fiabilité, longévité et performances.
La souplesse de GÉODIS réside aussi dans
sa régulation. Elle garantit le meilleur
niveau de confort à l’utilisateur tout en
assurant une gestion optimisée donc économique de GÉODIS.
Nomade, le boîtier de commandes peut être
placé sur un socle, dans une pièce à vivre,
pour permettre, à distance, le contrôle de
l’ambiance et des paramètres de fonctionnement.
GÉODIS atteint
un rendement annuel
d’exploitation de 93 %.
GÉODIS est une chaudière
à haut rendement
bénéficiant de la norme
.
Fiabilité
La forme hémisphérique assure une
parfaite tenue à la pression ; les efforts
thermiques s’exerçant de façon totalement symétrique.
L’eau circule parfaitement dans le
corps de chauffe à une température homogène. L’absence de zone
froide élimine les risques de
condensation.
Longévité
La conception de GÉODIS diminue les
contraintes et donc renforce la solidité du
corps de chauffe.
La porte du boîtier résume le mode opératoire
de la régulation. La programmation est donc
simplifiée
De plus, la régulation de GÉODIS est capable
de satisfaire toutes les exigences d’une
installation ; du besoin de base aux installations les plus sophistiquées.
Adaptable, GÉODIS fonctionne ainsi bien au
gaz naturel qu’au propane (kit de transformation en option).
D’autre part, GÉODIS offre deux choix possibles de raccordements , ventouse ou
cheminée , ce qui permet à son utilisateur
de choisir la configuration la mieux adaptée à son habitat.
La forme hémisphérique permet une
augmentation importante de la surface
de chauffe et du volume du foyer. Ainsi
la chaudière est thermiquement moins
chargée ce qui est le gage d’une grande
longévité.
Corps de chauffe unique de GÉODIS
Performances
Les performances de GÉODIS résultent des
spécificités de son corps de chauffe.
La forme hémisphérique est géométriquement favorable car elle permet de diminuer
la surface extérieure du corps de chauffe.
De plus, sa large porte en façade supprime
les ponts thermiques, les pertes en façade
sont limitées à la surface du foyer.
Les chaudières GÉODIS gaz
naturel répondent aux critères
Sensation ou Performance
des offres Dolce Vita®
en maison individuelle
(Surface < ou > 90 m2),
de 1 salle de bains à
2 salles de bains usage intensif.
2
C H A U D I E R E
G A Z
Géodis version
cheminée / ventouse,
Ent rez dans la sphère du confor t idéal.
UNE GAMME DE CHAUDIÈRES GAZ DESTINÉE AUX INSTALLATIONS INDIVIDUELLES
ET QUI S’INSTALLE DANS TOUS LES TYPES DE LOCAUX.
DISPONIBLE EN QUATRE MODÈLES : CHEMINÉE OU VENTOUSE, CHAUFFAGE SEUL
OU AVEC PRODUCTION D’EAU CHAUDE SANITAIRE,
GÉODIS OFFRE UN MAXIMUM DE CONFORT
AUX UTILISATEURS LES PLUS EXIGEANTS.
GÉODIS GBi/GBVi
GÉODIS GCi/GCVi
BIEN VUS LES AVANTAGES !
IDÉALEMENT COMPACTE
Dans un volume minimum, GÉODIS offre
toutes les fonctions nécessaires
à une qualité de confort optimum.
Elle s’intègre facilement dans
tous les espaces.
IDÉALEMENT PERFORMANTE
Grâce à des capacités remarquables
en chauffage ou en production
d’eau chaude sanitaire, GÉODIS est par
excellence la chaudière des maisons
de standing et des familles nombreuses.
IDÉALEMENT ÉCOLOGIQUE
GÉODIS respecte l’environnement
grâce à un très faible niveau
de rejets polluants.
IDÉALEMENT DISCRÈTE
GÉODIS se distingue par ses performances,
non par ses bruits de fonctionnement.
Si vous optez pour un raccordement
ventouse , vous obtenez un rendement
plus élevé et une importante réduction
des niveaux sonores.
3
La gamme
Géodis GBi / GBVi
4 modèles : 24 et 30 kW che minée ou
ventouse .
Chaudière avec production d’eau chaude
sanitaire, brûleur et régulation intégrés.
Géodis GCi / GCVi
Dans sa configuration ventouse , GÉODIS
peut être installée dans tous les logements
ne disposant pas de cheminée ou permet
de conserver sa cheminée pour le plaisir
des feux de bois.
La prise d’air se faisant à l’extérieur du local,
GÉODIS peut être installée dans un petit
volume non aéré et se situer n’importe où
dans le logement : un gain de place assuré.
4 modèles : 24 et 30 kW che minée ou
ventouse .
Chaudières pour chauffage seul avec
brûleur et régulation intégrés à équiper d’un
préparateur d’eau chaude.
Compacte
L’intégration de série des fonctions fondamentales de GÉODIS a permis de réduire
considérablement son volume et d’en faire
la chaudière la plus compacte du marché.
En versions GBi et GBVi, sa hauteur est de
1,40 m seulement et 0,85 m en versions GCI
et GVCi, pour une installation possible dans
tous les types de chaufferies, et pour un
accès aisé aux réglages et aux informations.
Sortie des fumées et aspiration d’air de GÉODIS
Ventouse
Géodis ventouse vue en coupe
M odèles Géodis GBi
11
7
8
9
1
Corps de chauffe
hémisphérique
monobloc en fonte
2
Jaquette en acier
laquée époxy
3
Brûleur intégré
4
Préparateur
de 130 l
5
Échangeur
en acier émaillé
6
Isolation
polyuréthane sans
CFC
7
Écran
de protection
translucide
8
Tableau de
commandes
9
Régulation
débrochable
10
Façade isolée
phoniquement
11
Terminal
ventouse
12
Trappe de visite
13
Robinet
de vidange
1
3
2
10
4
5
6
12
13
4
C H A U D I E R E
G A Z
Performante
Ecologique
GÉODIS est livrée, dans sa version GBi avec
son préparateur intégré d’une contenance
de 130 litres.
Son débit spécifique est de 26 l/mn
correspondant à 260 litres d’eau chaude
disponibles toutes les 10 minutes.
Le brûleur tubulaire revêtu, alimenté par
un mélange homogène de gaz et d’air,
fonctionne silencieusement avec un faible
taux de rejets polluants.
De quoi satisfaire les besoins d’une famille
nombreuse ou d’une installation luxueuse.
NOx < 35 mg/kWh
Dimensions GBi/GBVi
Vue design de GÉODIS GBi
Economique
Le brûleur à pré-mélange de GÉODIS G AZ,
par sa parfaite inrégration au cœur du
foyer hémisphérique, permet d’obtenir les
meilleurs rendements. Son système de
contrôle de rapport de mélange air/gaz
permet son fonctionnement en modulation
de puissance.
Sous les ordres de la régulation, le brûleur
s’ajuste à la meilleure puissance possible.
Silencieuse
Pour le confort des utilisateurs, les niveaux
sonores de GÉODIS sont réduits à des
valeurs extrêmement basses. L’air est
prélevé à l’arrière de la chaudière ou à
l’extérieur en version ventouse. L’isolation
de la porte foyer et la mousse en façade
sont les acteurs de la performance
acoustique de GÉODIS.
Pression acoustique de
43 à 48 dBa selon puissance
Rendement > 93%
Dimensions GCi/GCVi
Isolation de GÉODIS GBi : du confort en plus
5
INSTALLATION
Règles d’installation de Géodis gaz ventouse
1m
Aucun obstacle ne sera placé dans la zone de dilution afin d’éviter les risques de recyclage des gaz de combustion
G
A
A
B
D
D
H
B
E F
B
A
B
D
Les distances indiquées ont pour départ l’axe de l’orifice d’évacuation des gaz brûlés
A : 0,40 m - Distance minimum de l’axe de l’orifice d’évacuation des gaz brûlés à toute ouverture.
B : 0,60 m - Distance minimum de l’axe de l’orifice d’évacuation des gaz brûlés à tout autre orifice de ventilation.
C : 1,80 m - Les orifices d’évacuation débouchant directement sur une voie de circulation extérieure, voie publique ou privée à moins de 1,80 mètre au-dessus du
sol, hormis pour les appareils à condensation, doivent comporter un déflecteur inamovible donnant aux gaz évacués une direction sensiblement
parallèle au mur. Les orifices d’évacuation et de prises d’air des appareils à circuit étanche débouchant à moins de 1,80 mètre au-dessus du sol
doivent être protégés efficacement contre toute intervention extérieure susceptible de nuire à leur fonctionnement normal.
D : 0,30 m - Entraxe de l’orifice d’évacuation des gaz brûlés au sol et ou au débord du toit ou au-dessus d’un balcon.
E : 1,50 m - Entraxe de l’orifice d’évacuation des gaz brûlés à un mur à 90°, avec fenêtre ou orifice de ventilation.
F : 0,80 m - Entraxe de l’orifice d’évacuation des gaz brûlés à un mur à 90°, sans ouverture.
G : 2,00 m - Distance de l’orifice d’évacuation des gaz brûlés à une haie ou plantation.
H : 0,10 m - Entraxe de l’orifice d’évacuation des gaz brûlés à une gouttière ou une tuyauterie verticale.
Distance entre 2 ventouses : 0,60 m.
6
C H A U D I E R E
G A Z
Quel colis ventouse choisir ?
Exemple de raccordements pour chaudière ventouse.
1
2
3
4
5
6
Terminal horizontal ajustable
de 350 à 650 mm . . . . . . . . . . . . . . . . . . .
Terminal vertical couleur brique . . . . .
couleur noire . . . . . .
Rallonge 1000 mm . . . . . . . . . . . . . . . . .
Rallonge 500 mm . . . . . . . . . . . . . . . . . .
Coude 90° . . . . . . . . . . . . . . . . . . . . . . . .
Jeu de deux coude à 45° . . . . . . . . . . .
Sortie horizontale : 1 obligatoire
7
Réf. FFVF0002
Réf. FFVF0013
Réf. FFVF0015
Réf. FFVF0003
Réf. FFVF0004
Réf. FFVF0005
Réf. FFVF0006
8
9
10
11
12
13
14
Récupérateur de condensats . . . . . . . .
Filtre acoustique (option) . . . . . . . . . . .
Grille de protection ventouse . . . . . . . .
Rallonge ajustable 390 à 640 . . . . . . . .
Solin 10 à 35° . . . . . . . . . . . . . . . . . . . . .
Solin 25 à 50° . . . . . . . . . . . . . . . . . . . . .
Solin ardoise . . . . . . . . . . . . . . . . . . . . .
Solin toit plat . . . . . . . . . . . . . . . . . . . . .
Réf. FFVF0007
Réf. FFVF0008
Réf. FFVF0009
Réf. FFVF0010
Réf. FFVF0011
Réf. FFVF0012
Réf. FFVF0014
Réf. FFVF0050
sortie verticale : 2 , 5 et 7 obligatoires
GÉODIS GBi sortie verticale
GÉODIS GBi sortie horizontale
11 12 13 14
1
3
4
8
2
3
4
6
6
10
5
GÉODIS GCi sortie horizontale rehaussée
1
5
8
3 4
GÉODIS GBi sortie toiture droite
10
7
11 12 13 14
5
Le coude de sortie peut être orienté en position horizontale droite ou gauche
2
3 4
GÉODIS GCi sortie murale droite
7
5
3
4
1
9
Longueur maximale autorisée en longueur droite équivalente :
8 m en ventouse verticale,
4 m en ventouse horizontale.
1 coude à 90 ° = 1 m - 1 coude à 45 ° = 0,5 m.
7
LES “PLUS” TECHNOLOGIQUES QUI FONT LA DIFFERENCE
Les tableaux de commandes
Les tableaux de commandes de GÉODIS bénéficient d’une ergonomie très conviviale. L’affichage indique en clair, grâce à une zone de texte,
le paramètre qui est à l’écran.
1
2
4
3
5
6
1
Connecteur service
2
Emplacement de la régulation
3
Afficheur digital
4
Bouton service
5
Fusible
6
Interrupteur marche - arrêt
7
Voyant de sécurité chaudière
7
Tableau de commandes GÉODIS GBI
Les régulations du confort
L’intelligence de GÉODIS réside dans sa régulation intégrée. Elle offre à l’utilisateur un niveau de confort optimum.
Il peut placer sa régulation à l’endroit qu’il juge le plus pratique : soit la laisser sur le tableau de commandes de la chaudière,
soit dans une pièce à vivre sur un socle fourni. La régulation dans une pièce à vivre assure le contrôle de la température ambiante
et l’utilisateur peut à distance lire ou modifier tous les paramètres de fonctionnement. Une zone de texte permet de visualiser clairement
le paramètre affiché ce qui en simplifie son utilisation.
1
2
3
4
1
Touche de sélection
du mode chauffage :
2
Touche de dérogation
momentanée
du programme
3
Réglage de
la température
ambiante de confort
4
Ecran d’affichage
des paramètres
de fonctionnement,
de réglage
Veille
Programme
Confort permanent
Réduit permanent
Régulation en position
de fonctionnement
1
2
ECS seul permanent
3
Régulation en position de réglage
La porte de la régulation
ouverte permet d’accéder
aux fonctions de réglage
et d’affichage.
Les touches
et
permettent de faire
défiler le menu déroulant,
puis lorsque une
modification 1
est
demandée à l’aide de
la touche 2
la lampe 1 s’allume.
Les touches 3
et 1
permettent alors
de modifier les réglages.
La validation est effectuée
par extinction de la lampe
en actionnant la touche.
Fonctions utilisateur accessibles
• Température extérieure.
• Heure.
• Jour.
• Température ambiante confort réglée.
• Température ambiante réduite réglée.
• Température ballon réglée.
• Programme journalier
(3 périodes/jours).
• Programmation arrêt congé.
• Accès fonction technique.
• Programme standard.
• Température de l’eau chaude mesurée.
Fonctions installateur réglage
• Langue (F, D, GB, FL, E).
• Adresse bus.
• Pente.
• Température départ maximum.
• Auto-adaptation.
• Influence de l’ambiance.
• Calibrage de l’ambiance.
• Optimisation.
• Antilégionelle (actif, inactif).
• Mode ECS 24h/24 selon programme.
• Moteur de vanne (réglage temps).
Fonctions installateur affichage
• Température consigne chaudière.
• Température chaudière.
• Température consigne départ.
• Température départ.
• Nombre de démarrages brûleur.
• Nombre heures de fonctionnement
brûleur.
• Numéro de logiciel.
8
C H A U D I E R E
G A Z
Les régulations du confort (suite)
Exemple d’application : circuit chauffage direct avec production
d’eau chaude sanitaire
Exemple d’application : circuit chauffage sur vannes de mélange
avec production d’eau chaude sanitaire
RÉGULATION INTÉGRÉE SANS OPTION
RÉGULATION INTÉGRÉE OPTION V3 VOIES
Exemple d’application : 2 circuits chauffage indépendants
sur 2 vannes avec production d’eau chaude sanitaire
Exemple d’application : 2 circuits chauffage dont 1 sur vanne
avec production d’eau chaude sanitaire
RÉGULATION INTÉGRÉE OPTION V3V + TERMINAL D’AMBIANCE
Légendes :
AFS. Sonde extérieure
SPFS. Sonde préparateur
AFS. Sonde extérieure
OPTION 2 V3V + TERMINAUX D’AMBIANCE + BOITIER MM1
SPFS. Sonde préparateur
AFS. Sonde extérieure
SPFS. Sonde préparateur
AFS. Sonde extérieure
SPFS. Sonde préparateur
Accessoires en option
Régulation pour
commande 2 e circuit
9
Module MM1 pour
commande d’une
2 ème vanne 3 voies
Commande par téléphone
Colis vanne de mélange
à 3 voies avec sonde
de départ
Colis sonde de départ
Les modules chauffages : modules universels
IDEAL STANDARD propose une gamme de modules chauffage spécialement conçue pour former des ensembles complets et cohérents avec
les chaudières GÉODIS. Les tubulures spéciales permettent de monter ces modules directement sur les raccords départ/retour des chaudières
GÉODIS, à droite ou à gauche. Les modules ainsi que les tubulures sont isolés thermiquement.
1. MODULE CHAUFFAGE POUR CIRCUIT SANS VANNE DE MELANGE (réf. 12000201)
Destination : pour chaudière sans ou avec
régulation avec action directe sur brûleur
pour un circuit radiateur.
Colisage : livré en 1 colis réf. 12000201
(module 1).
Composition : un circulateur chauffage,
un thermomètre départ eau chaude, un
thermomètre retour eau chaude, vannes
d’isolement, isolation thermique raccordement Ø1” intérieur.
Module 1
2. MODULE CHAUFFAGE POUR CIRCUIT SANS VANNE DE MELANGE AVEC SOUPAPE DIFFERENTIELLE (réf. 12000202)
Destination : pour chaudière avec ou sans
régulation avec action directe sur brûleur
pour un circuit radiateur. La soupape différentielle équilibre la pression en cas de
fermeture des robinets thermostatiques sur
le circuit radiateur.
Colisage : livré en 2 colis (1 colis module 1
réf. 12000201 et 1 colis soupape différentielle réf. 12000207).
Module 2
3. MODULE CHAUFFAGE POUR CIRCUIT AVEC VANNE 3 VOIES NON MOTORISEE (réf. 12000203)
Destination : pour chaudière avec ou sans
régulation par action sur vanne et brûleur pour
un circuit radiateur ou plancher chauffant.
Colisage : livré en 1 colis réf. 12000203
(module 3).
Composition : un circulateur chauffage,
un thermomètre départ eau chaude,
un thermomètre retour eau chaude, vannes
d’isolement, isolation thermique raccordement Ø1” intérieur vanne 3 voies non
motorisée.
Module 3
4. MODULE CHAUFFAGE POUR CIRCUIT AVEC VANNE 3 VOIES NON MOTORISEE, SOUPAPE DIFFERENTIELLE
(réf. 12000204)
Destination : pour chaudière avec ou sans
régulation par action sur vanne et brûleur
pour un circuit radiateur avec robinet thermostatique ou plancher chauffant.
Colisage : livré en 2 colis (1 colis module 3
réf. 12000203 et 1 colis soupape différentielle réf. 12000207).
Module 4
5. MODULE CHAUFFAGE POUR 2 CIRCUITS DONT 1 SUR VANNE 3 VOIES NON MOTORISEE (RÉF. 12000205)
Destination : pour chaudière avec régulation agissant sur 2 circuits, premier circuit
radiateur ou plancher chauffant, deuxième
circuit exclusivement radiateur avec soupape différentielle. Dans le cas d’une chaudière à production d’ECS, ce module permet
de réaliser 2 circuits chauffage.
Colisage : livré en 4 colis (1 colis module 1
réf. 12000201, 1 colis module 3 réf. 12000203,
1 colis module distribution réf. 12000208 et
1 colis soupape différentielle réf. 12000207).
Module 5
6. MODULE CHAUFFAGE POUR 2 CIRCUITS DONT 2 VANNES 3 VOIES NON MOTORISEES
(réf. 12000206)
Destination : pour chaudière avec régulation agissant sur 2 circuits pour action sur
2 vannes 3 voies.
Colisage : livré en 4 colis (2 colis module 3
réf. 12000203, 1 colis module distribution réf.
12000208 et 1 colis soupape différentielle
réf. 12000207).
Module 6
10
C H A U D I E R E
G A Z
Les modules chauffages (suite)
7. MOTEUR DE VANNE AVEC SONDE DE DEPART VFAS (réf. 12000209)
8. TUBULURES DE RACCORDEMENT ISOLEE (réf. 12000187.
Destination : permet le raccordement
des modules ci-dessus. Cette tubulure isolée se monte à droite ou à gauche de la
chaudière. Possibilité de raccordement du
module de sécurité et d’un vase d’expansion (non fourni).
Tubulures
de raccordement
Colisage : livré en 1 colis.
9. MODULE DE SECURITE (réf. 12000212)
Destination : ce module isolé comprend
une soupape de sécurité, un dégazeur et
un manomètre. Le module de sécurité se
monte sur les tubulures de raccordement
isolées. Il ne peut être monté séparément.
Module de sécurité
10. SUPPORT POUR FIXATION MURALE (réf. 12000213)
OPTION DE MONTAGE À DROITE
OPTION DE MONTAGE À GAUCHE
Exemple de raccordements sur chaudières GÉODIs, versions GBI.
Les modules chauffage ECO
Les modules chauffage ECO, conçus par IDEAL STANDARD, regroupent tous les composants complémentaires de GÉODIS pour réaliser
une installation complète, de qualité, dans un temps réduit.
MODULE CHAUFFAGE ECO CIRCUIT DIRECT
Destination : pour circuit de chauffage sans
vanne 3 voies.
Colisage : 1 colis réf. 12000240 comprenant :
pompe à dégazeur, vannes d'isolement, clapet, vase d'expansion 12 litres, tuyauteries
de liaison isolées, raccords à compression
pour tubes cuivre Ø 22.
MODULE CHAUFFAGE ECO VANNES 3 VOIES
Destination : Pour circuit chauffage
sur vanne mélangeuse motorisée, pour
montage à droite ou à gauche de
la chaudière (possibilité de raccorder
2 modules à droite et à gauche).
11
Colisage : 1 colis réf. 12000214 comprenant :
pompe, clapet, vanne 3 voies motorisée,
soupape, manomètre, vase d'expansion
12 litres, dégazeur, vanne d'isolement,
raccords à compression, tuyauteries de
liaison isolées, coquilles d'isolation.
GÉODIS équipée de son module ECO
Le module sanitaire
IDEAL STANDARD propose un module
sanitaire complet parfaitement adapté
aux besoins d’un montage rapide sur
le préparateur d’eau chaude de GÉODIS.
L’ensemble intègre toutes les fonctions
nécessaires à la réalisation d’une installation de qualité : mitigeur thermostatique,
groupe de sécurité NF antipollution,
entonnoir, Siphon, vase d’expansion sanitaire 8 l, vanne d’isolement, disconnecteur,
vanne et disconnecteur de remplissage NF.
GÉODIS équipée de son module sanitaire (réf. 12000218)
Le confort généreux en eau chaude sanitaire
Le préparateur intégré de 130 litres de
GÉODIS en versions GBVi et GBi offre
d’excellentes performances sanitaires :
une eau chaude abondante et à température stable. Son débit de 260 litres en
10 mn lui permet de répondre aux besoins
d’une famille nombreuse ou d’une installation d’un haut niveau de confort.
GÉODIS
GBi/GBVi
1 baignoire + lavabos - éviers
●
1 baignoire + 1 douche + lavabos - éviers
●
1 baignoire + 2 douches + lavabos - éviers
●
2 baignoires + lavabos - éviers
▲
2 baignoires + 1 douche + lavabos - éviers
● EXCELLENT
▲
▲ POSSIBLE
Caractéristiques préparateurs selon RT 2000
GÉODIS GBi
GÉODIS GBVi
30 kW
24 kW
l
130
130
Surface de chauffe
m2
0,84
0,84
Température de stockage
°C
60
60
l
260
250
Débit soutirable en continu Δt = 30 K
l/h
800
730
Temps de réchauffage
mn
15
15
Wh/l/°C/jour
0,3
0,3
kW
27,5
25
°C
20
20
bar
10
10
W
104
104
Modèles
Capacité du stockage
Débit soutirable en 10 mn**
Constante de refroidissement
Puissance nominale*
Température du local à Pn
Pression maxi d’utilisation (sanitaire)
Puissance électrique auxiliaire
** Selon norme EN 303.6 sur modèle GBi 30.
* Eau chaude 40°C, eau froide 10°C.
12
C H A U D I E R E
G A Z
Caractéristiques pompe communes à tous les modèles (3 vitesses possibles)
H (m)
6
5
4
3
3
2
2
1
1
Q (m3/h)
1
2
3
4
5
Caractéristiques chaudières selon RT 2000
GÉODIS GCi
Modèles
24
Type de générateur
Type de chaudière
Evacuation
Puissance modulante
Débit calorifique
Débit des fumées
Volume des fumées
Résistance du circuit de fumée
Tirage nécessaire
Rendement charge 100% et 70°C
Rendement charge 30% et 50°C
Pertes à l’arrêt Δ 30 K
Puissance électrique auxiliaire (brûleur)
Débit nominal d’eau à Pn Δ 20 K
Δ P chaudière à débit nominal
Contenance en eau
Pression maxi d’utilisation (primaire)
Référence du PV essai
Organisme
Référence CE
13
30
GÉODIS GBi
24
chauffage
GÉODIS GCVi
30
30
24
chauffage
Basse
Température
kW
kW
kg/h
l
mbar
mbar
%
%
W
W
m3/h
mbar
l
bar
n°
24
mixte
GÉODIS GBVi
30
mixte
BT
Cheminée
19/30
15/24
20,6/33,3
17,2/26,7
77,5
62,0
6912
5537
0,18
0,1
0,23
0,15
92/90
93/90
93
94
15/24
17,2/26,7
62,0
5537
0,1
0,15
93/90
94
182
19/30
20,6/33.3
77,5
6912
0,18
0,23
92/90
93
Ventouse
19/30
15/24
20,6/33,3
17,2/26,7
92/90
93/90
93
94
15/24
17,2/26,7
93/90
94
252
182
19/30
20,6/33,3
92/90
93
252
36
1,37
3,3
24
1,71
5,3
32
1,37
3,3
24
1,71
5,3
32
1,37
3,3
24
4
2212002/1
CETIAT
0049BM3564
1,71
5,3
32
1,37
3,3
24
1,71
5,3
32
Dimensions et fournitures
Géodis GBi / GBVi
GÉODIS
GCI/GCVI
GBI/GBVI
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
(1)
▲
(1)
▲
(1)
(2)
▲
(1)
(2)
▲
Géodis GCi / GCVi
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
●
●
●
●
●
●
●
●
●
●
●
●
Modèles GÉODIS
Puissance
Nbre d’éléments
Profondeur du foyer P
Robinet de vidange
Capacité préparateur ECS
Alimentation éléctrique
Poids emballé
Poids net
kW
mm
Ø
Kg
Kg
GBi /GBVi
GCi/GCVi
24
30
24
30
monobloc
337
1/2”
130
130
AC 230V-50hz
270
270
215
215
230
230
180
280
(1)
●
(1)
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Fournitures
▲
Standard
●
Option
CARACTERISTIQUES GENERALES
• Corps de chauffe en fonte monobloc équipé.
de son canaliseur de foyer.
• Jaquette en acier laquée blanche montée
avec isolant phonique.
• Isolation laine de verre corps de chauffe.
• Tableau de commandes avec régulation automatique :
- commande à distance,
- sonde extérieure,
- sonde ECS (livrée non montée en version GCi).
• Brûleur écologique modulant gaz naturel.
• Préparateur d’eau chaude sanitaire entièrement
monté et raccordé en usine.
• Pompe de charge sanitaire.
• Livraison en 1 colis
(ensemble entièrement assemblé en usine).
• Adaptateur de connection ventouse concentrique
inox-inox 80/125.
• Capot d’étanchéité brûleur.
• Buse Ø 125.
EQUIPEMENTS
• Brosse de ramonage.
• Robinet de vidange monté.
• Socle avec pieds réglables.
• 2 départs, 2 retours chauffage filetés.
• Compteur de marche brûleur
sur boîtier de commandes.
• Sonde ECS.
• Sonde chaudière montée.
• Clé brûleur.
OPTIONS
• Commande téléphonique MT31.
• Modules chauffage 1 à 6 et module ECO.
• Module d’ambiance pour 2ème circuit BM.
• Commande d’une 2ème vanne 3 voies MM1.
• Module de sécurité.
• Module sanitaire.
• Ensemble des accessoires
de raccordement ventouse.
• Pressostat électronique avec sécurité
de manque d’eau.
• Générateur de son BP 30.
• Module de communication Internet.
• Moteur de vanne avec sonde de départ.
• Tubulure de raccordement isolée pour
module chauffage.
• Anode à courant imposé Correx.
• Vanne 3 voies motorisée avec sonde de départ.
• Kit de transformation propane.
(1) Pour modèles ventouse
(2) Pour modèles cheminée
14
G A Z
R.C. Paris B 352 964 506 - IS 00 7176.30.03.2004 - C e document ne présente pas de caractère contractuel, les spécifications techniques sont données à titre indicatif.
C H A U D I E R E
BAXI France 157, Avenue Charles Floquet
93158 Le Blanc Mesnil Cedex - France
Téléphone : 33 (0)1 45 91 56 00
Télécopie : 33 (0)1 45 91 59 41
BAXI S.A. au capital de 43 920 195.99 €
RCS Bobigny B 602 041 675 A.P.E. 282 D
www.ideal-standard.fr
