doc com M”talis 2 def

C H A U D I E R E
F I O U L / G A Z

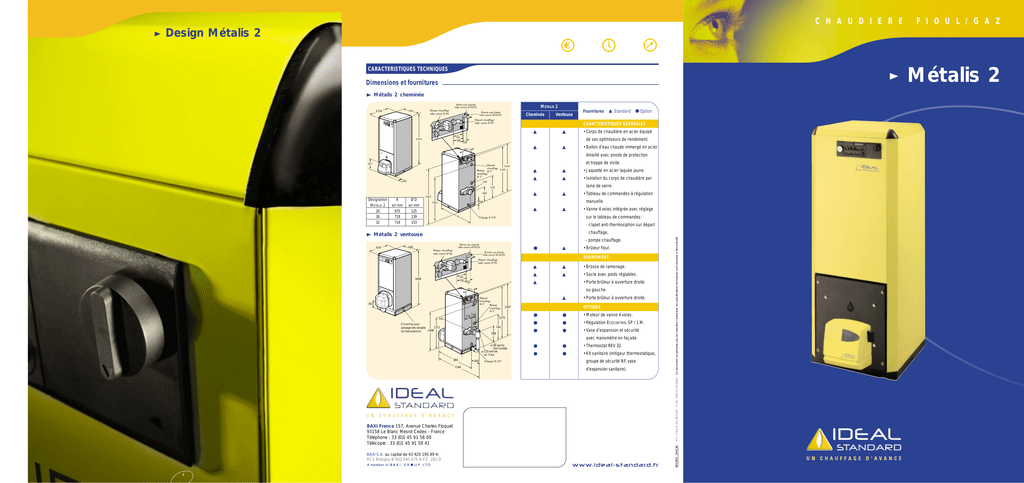

Design Métalis 2
CARACTERISTIQUES TECHNIQUES
Métalis 2
Dimensions et fournitures
Métalis 2 cheminée
MÉTALIS 2
Cheminée
Ventouse
Fournitures ▲ Standard ● Option
CARACTERISTIQUES GENERALES
▲
▲
• Corps de chaudière en acier équipé
▲
▲
• Ballon d’eau chaude immergé en acier
de ses optimiseurs de rendement.
émaillé avec anode de protection
et trappe de visite.
▲
▲
• Jaquette en acier laquée jaune.
▲
▲
• Isolation du corps de chaudière par
laine de verre.
A
en mm
675
719
719
ØD
en mm
125
139
153
▲
▲
• Tableau de commandes à régulation
▲
▲
• Vanne 4 voies intégrée avec réglage
manuelle.
sur le tableau de commandes :
- clapet anti-thermosiphon sur départ
chauffage,
Métalis 2 ventouse
- pompe chauffage.
614
●
600
▲
• Brûleur fioul.
EQUIPEMENT
1608
▲
▲
• Brosse de ramonage.
▲
▲
• Socle avec pieds réglables.
▲
• Porte brûleur à ouverture droite
ou gauche.
▲
361
OPTIONS
1587
179
116
1575
Encoches pour
1371
passage des sangles
1498
de manutention
744
• Porte brûleur à ouverture droite.
●
●
• Moteur de vanne 4 voies.
●
●
• Régulation ECOCONTROL SP / 1 M.
●
●
• Vase d’expansion et sécurité
596
avec manomètre en façade.
80 sortie
des fumées
125 entrée
air frais
864
1164
300
●
●
• Thermostat REV 32.
●
●
• Kit sanitaire (mitigeur thermostatique,
groupe de sécurité NF, vase
d’expansion sanitaire).
BAXI France 157, Avenue Charles Floquet
93158 Le Blanc Mesnil Cedex - France
Téléphone : 33 (0)1 45 91 56 00
Télécopie : 33 (0)1 45 91 59 41
BAXI S.A. au capital de 43 920 195.99 €
RCS Bobigny B 602 041 675 A.P.E. 282 D
www.ideal-standard.fr
4
R.C. Paris B 352 964 506 - IS 00 7184.10.09.2004 - Ce document ne présente pas de caractère contractuel, les spécifications techniques sont données à titre indicatif.
Désignation
MÉTALIS 2
20
26
32
C H A U D I E R E
F I O U L / G A Z
C H A U D I E R E
F I O U L / G A Z
Métalis 2 version cheminée
vue en coupe
Métalis 2, moderne et fonctionnelle.
LES “PLUS” TECHNOLOGIQUES QUI FONT LA DIFFERENCE
nouveau
TOUT LE MONDE CONNAÎT MÉTALIS, LA CHAUDIÈRE ACIER IDEAL STANDARD.
Le tableau de commandes
11
10
4
7
6
1
8
12
9
AUJOURD’HUI, ELLE VA ENCORE PLUS LOIN DANS LA SIMPLICITÉ,
LE DESIGN ET LES PROUESSES TECHNOLOGIQUE
1
Thermomètre
8
Fusible 6,3 A
2
Thermostat chaudière
9
3
Voyant de sécurité
Commande manuelle
de vanne 4 voies
4
Thermostat de scurité
EN PROPOSANT UNE PANOPLIE COMPLÈTE DE SOLUTIONS (CHEMINÉE ET VENTOUSE)
5
Voyant de mise
sous tension
AINSI QU’UN RAPPORT PRIX/PERFORMANCE COMPÉTITIF.
6
Intérrupteur
Marche-Arrêt
SON ADAPTABILITÉ EST IDÉALE GRÂCE À SA NOUVELLE VERSION VENTOUSE :
Métalis 2 ventouse
3
5
2
13
7
À L’AISE SUR TOUS LES TERRAINS, ELLE EST AUSSI BIEN RECOMMANDÉE POUR
Tableau de commandes MÉTALIS 2 ventouse
10
Manomètre (option)
11
Réarmement brûleur
(pour modèle ventouse)
12
Vanne ouverte
13
Vanne fermée
13
Interrupteur
Marche Pompe
10
3
UNE PREMIÈRE POSE QUE POUR LE REMPLACEMENT.
Métalis 2 cheminée
BIEN VUS LES AVANTAGES !
Une mise en œuvre facilitée
4 modèles permettent de couvrir l’ensemble
des besoins : 20, 26, et 32 kW en modèles
cheminée et 25 kW en modèle ventouse.
MÉTALIS 2 est prête à poser et sa facilité
de mise en œuvre a été particulièrement étudiée.
Grâce à un tout nouveau processus
de fabrication en usine, MÉTALIS 2 est totalement équipée du kit complet intégrant
une vanne 4 voies et la pompe de
chauffage.
Il en résulte un gain de temps à l’installation, un profit d’espace et de simplicité d’utilisation pour les utilisateurs de MÉTALIS 2.
Des kits vase d’expansion et sanitaire sont
proposés pour faciliter encore plus la mise
en œuvre.
PERFORMANTE
Elle procure un grand confort
d’eau chaude sanitaire et son débit
est toujours parfaitement adapté.
Son haut rendement
en fait une chaudière très
économe en énergie.
ECONOMIQUE
Non seulement son prix est l’un des plus
modérés du marché,
mais en plus elle vous ouvre
la rénovation à moindre coût car elle ne
nécessite pas de conduit de cheminée
pour être installée (modèle ventouse).
RAPIDEMENT
OPÉRATIONNELLE
MÉTALIS 2 est très simple à régler
et son installation
est extrêmement facilitée.
Un confort en eau chaude très
adapté
La production d’eau chaude de MÉTALIS 2
est régulière et abondante. Par exemple,
le modèle de 32 kW peut produire 200 litres
d’eau chaude en 10 minutes, soit l’équivalent d’un bain et d’une douche, ou assurer 4 bains en une heure.
Le ballon, de 95 ou 120 litres selon modèle
fonctionne suivant le principe du bainmarie. Il est émaillé sans chrome pour une
protection totale et est immergé dans le
corps de la chaudière. Il comprend bien
sûr une trappe de visite et une anode
magnésium démontable, contrôlable de
l’extérieur sans vidanger.
Modèles
MÉTALIS 2
Contenance
l.
du ballon
Température
°C
(ECS) maxi
Débit ECS
en 10 mn
l.
à ∆t 35°C
Débit ECS
horaire
l.
à ∆t 35°C*
20
25
26
32
95
120
120
120
80
80
80
80
175
460
200
650
200
650
200
650
* (pendant la 1ère heure)
Eau froide 15°C - Eau de chauffage 85°C.
Pression maxi d’utilisation du réservoir 7 bar.
Pression maxi du circuit de chauffage 3 bar.
1
Vue arrière ventouse : une conception spécialement
étudiée pour un temps d’intervention minimal
Les performances
IDEAL STANDARD
Le rendement de combustion jusqu’à 90%
amélioré par des optimiseurs amovibles en
fonte et une isolation particulièrement
soignée, permettent aux Métalis 2 d’être
classées
.
Jaquette en acier
laquée époxy,
angles arrondis
2
Pieds réglables
3
Tableau
de commandes
à régulation
manuelle
4
Optimiseurs
amovibles
et boîte à fumées
en fonte
5
Porte d’accès au
foyer à ouverture
droite ou gauche
6
Brûleur en option
HELIS 500 R
7
Foyer lisse
à grande capacité
en eau
8
Carneaux
largement
dimensionnés
9
Raccordements
hydrauliques
accessibles
à l’arrière
10
Précâblages
pour pompe
chauffage,
moteur vanne
et thermostat
d’ambiance
11
Socle complet
12
Ballon émaillé
avec anode de
protection
13
Module
chauffage intégré
La régulation d’ambiance
Les régulations MÉTALIS 2 permettent le contrôle de la température ambiante en agissant sur la vanne 4 voies du module chauffage.
La gamme
1
• REV 32 contôle la température ambiante et gère
jusqu’à 3 périodes de chauffage pour chaque jour
de la semaine.
Thermostat d’ambiance programmable REV 32
12
• ECOCONTROL SP /1 M adapte la température du
chauffage en fonction de la température extérieure et permet de multiples programmations du
chauffage.
ECOCONTROL SP / 1 M
1
9
Caractéristiques techniques selon RT 2000
Modèles MÉTALIS 2
Type de générateur
Type de chaudière
Evacuation
Débit calorifique
Contenance eau de chauffage
Capacité de stockage
Alimentation électrique
Pression maxi utilisation primaire
∆P chaudière à débit nominal
Débit des fumées
Température des fumées pour Ta 20°C
Tirage nécessaire
Pertes à l'arrêt ∆t = 30 K
Volume des fumées de la chaudière
Volume des fumées de la chambre de combustion
Rendement charge à 100 % et 70°C
Rendement charge à 30 % et 50°C
Puissance électrique auxiliaire
Débit nominal d'eau à Pn ∆t = 15 K
Rérérence CE
Organisme
Poids emballé
Poids net
Sortie des fumées ØD
Température maxi de service
Brûleur fioul (suivant version)
20
kW
l
l
bar
mbar
kg/h
°C
mbar
%
l
l
%
%
W
m3/h
n°
kg
kg
mm
°C
23
68
95
15
37
210
34
28
90
89
1,17
175
150
125
Cheminée
26
32
Mixte
Basse Température*
Cheminée
29,7
36,2
89
89
120
120
230 V - 50 HZ
3
20
20
47
58
180
210
0,15
0,7
36
45
32
35
90,8
90,8
89,8
89,8
196
1,52
1,87
1312AU121R
Laboratoire autorisé NF/CE
200
205
175
180
139
153
90
MI 500 R
Ventouse
25
4
Ventouse
28,2
89
120
8
5
7
20
56
175
36
32
91,3
90,5
11
6
1,45
1312BP153R
2
211
186
80/125
500 e VM
* Basse Température au sens de la RT 2000 : liée au rendement uniquement
2
3
