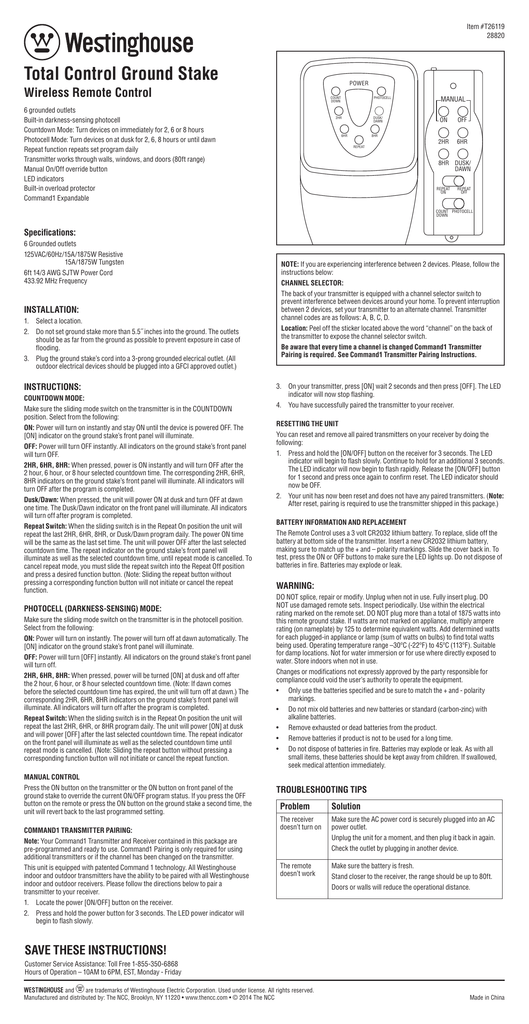

Total Control Ground Stake

Item #T26119
28820
Total Control Ground Stake
POWER
Wireless Remote Control
COUNT
DOWN
6 grounded outlets
Built-in darkness-sensing photocell
Countdown Mode: Turn devices on immediately for 2, 6 or 8 hours
Photocell Mode: Turn devices on at dusk for 2, 6, 8 hours or until dawn
Repeat function repeats set program daily
Transmitter works through walls, windows, and doors (80ft range)
Manual On/Off override button
LED indicators
Built-in overload protector
Command1 Expandable
2HR
6HR
PHOTOCELL
MANUAL
DUSK/
DAWN
ON
OFF
2HR
6HR
8HR
REPEAT
8HR DUSK/
DAWN
REPEAT
ON
REPEAT
OFF
COUNT PHOTOCELL
DOWN
Specifications:
6 Grounded outlets
125VAC/60Hz/15A/1875W Resistive
15A/1875W Tungsten
6ft 14/3 AWG SJTW Power Cord
433.92 MHz Frequency
INSTALLATION:
1. Select a location.
2. Do not set ground stake more than 5.5˝ inches into the ground. The outlets
should be as far from the ground as possible to prevent exposure in case of
flooding.
3. Plug the ground stake’s cord into a 3-prong grounded elecrical outlet. (All
outdoor electrical devices should be plugged into a GFCI approved outlet.)
INSTRUCTIONS:
COUNTDOWN MODE:
Make sure the sliding mode switch on the transmitter is in the COUNTDOWN
position. Select from the following:
ON: Power will turn on instantly and stay ON until the device is powered OFF. The
[ON] indicator on the ground stake’s front panel will illuminate.
OFF: Power will turn OFF instantly. All indicators on the ground stake’s front panel
will turn OFF.
2HR, 6HR, 8HR: When pressed, power is ON instantly and will turn OFF after the
2 hour, 6 hour, or 8 hour selected countdown time. The corresponding 2HR, 6HR,
8HR indicators on the ground stake’s front panel will illuminate. All indicators will
turn OFF after the program is completed.
Dusk/Dawn: When pressed, the unit will power ON at dusk and turn OFF at dawn
one time. The Dusk/Dawn indicator on the front panel will illuminate. All indicators
will turn off after program is completed.
Repeat Switch: When the sliding switch is in the Repeat On position the unit will
repeat the last 2HR, 6HR, 8HR, or Dusk/Dawn program daily. The power ON time
will be the same as the last set time. The unit will power OFF after the last selected
countdown time. The repeat indicator on the ground stake’s front panel will
illuminate as well as the selected countdown time, until repeat mode is cancelled. To
cancel repeat mode, you must slide the repeat switch into the Repeat Off position
and press a desired function button. (Note: Sliding the repeat button without
pressing a corresponding function button will not initiate or cancel the repeat
function.
PHOTOCELL (DARKNESS-SENSING) MODE:
Make sure the sliding mode switch on the transmitter is in the photocell position.
Select from the following:
ON: Power will turn on instantly. The power will turn off at dawn automatically. The
[ON] indicator on the ground stake’s front panel will illuminate.
OFF: Power will turn [OFF] instantly. All indicators on the ground stake’s front panel
will turn off.
2HR, 6HR, 8HR: When pressed, power will be turned [ON] at dusk and off after
the 2 hour, 6 hour, or 8 hour selected countdown time. (Note: If dawn comes
before the selected countdown time has expired, the unit will turn off at dawn.) The
corresponding 2HR, 6HR, 8HR indicators on the ground stake’s front panel will
illuminate. All indicators will turn off after the program is completed.
Repeat Switch: When the sliding switch is in the Repeat On position the unit will
repeat the last 2HR, 6HR, or 8HR program daily. The unit will power [ON] at dusk
and will power [OFF] after the last selected countdown time. The repeat indicator
on the front panel will illuminate as well as the selected countdown time until
repeat mode is cancelled. (Note: Sliding the repeat button without pressing a
corresponding function button will not initiate or cancel the repeat function.
MANUAL CONTROL
Press the ON button on the transmitter or the ON button on front panel of the
ground stake to override the current ON/OFF program status. If you press the OFF
button on the remote or press the ON button on the ground stake a second time, the
unit will revert back to the last programmed setting.
COMMAND1 TRANSMITTER PAIRING:
Note: Your Command1 Transmitter and Receiver contained in this package are
pre-programmed and ready to use. Command1 Pairing is only required for using
additional transmitters or if the channel has been changed on the transmitter.
This unit is equipped with patented Command 1 technology. All Westinghouse
indoor and outdoor transmitters have the ability to be paired with all Westinghouse
indoor and outdoor receivers. Please follow the directions below to pair a
transmitter to your receiver.
1. Locate the power [ON/OFF] button on the receiver.
2. Press and hold the power button for 3 seconds. The LED power indicator will
begin to flash slowly.
NOTE: If you are experiencing interference between 2 devices. Please, follow the
instructions below:
CHANNEL SELECTOR:
The back of your transmitter is equipped with a channel selector switch to
prevent interference between devices around your home. To prevent interruption
between 2 devices, set your transmitter to an alternate channel. Transmitter
channel codes are as follows: A, B, C, D.
Location: Peel off the sticker located above the word “channel” on the back of
the transmitter to expose the channel selector switch.
Be aware that every time a channel is changed Command1 Transmitter
Pairing is required. See Command1 Transmitter Pairing Instructions.
3. On your transmitter, press [ON] wait 2 seconds and then press [OFF]. The LED
indicator will now stop flashing.
4. You have successfully paired the transmitter to your receiver.
RESETTING THE UNIT
You can reset and remove all paired transmitters on your receiver by doing the
following:
1. Press and hold the [ON/OFF] button on the receiver for 3 seconds. The LED
indicator will begin to flash slowly. Continue to hold for an additional 3 seconds.
The LED indicator will now begin to flash rapidly. Release the [ON/OFF] button
for 1 second and press once again to confirm reset. The LED indicator should
now be OFF.
2. Your unit has now been reset and does not have any paired transmitters. (Note:
After reset, pairing is required to use the transmitter shipped in this package.)
BATTERY INFORMATION AND REPLACEMENT
The Remote Control uses a 3 volt CR2032 lithium battery. To replace, slide off the
battery at bottom side of the transmitter. Insert a new CR2032 lithium battery,
making sure to match up the + and – polarity markings. Slide the cover back in. To
test, press the ON or OFF buttons to make sure the LED lights up. Do not dispose of
batteries in fire. Batteries may explode or leak.
WARNING:
DO NOT splice, repair or modify. Unplug when not in use. Fully insert plug. DO
NOT use damaged remote sets. Inspect periodically. Use within the electrical
rating marked on the remote set. DO NOT plug more than a total of 1875 watts into
this remote ground stake. If watts are not marked on appliance, multiply ampere
rating (on nameplate) by 125 to determine equivalent watts. Add determined watts
for each plugged-in appliance or lamp (sum of watts on bulbs) to find total watts
being used. Operating temperature range –30ºC (-22ºF) to 45ºC (113ºF). Suitable
for damp locations. Not for water immersion or for use where directly exposed to
water. Store indoors when not in use.
Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
• Only use the batteries specified and be sure to match the + and - polarity
markings.
• Do not mix old batteries and new batteries or standard (carbon-zinc) with
alkaline batteries.
• Remove exhausted or dead batteries from the product.
• Remove batteries if product is not to be used for a long time.
• Do not dispose of batteries in fire. Batteries may explode or leak. As with all
small items, these batteries should be kept away from children. If swallowed,
seek medical attention immediately.
TROUBLESHOOTING TIPS
Problem
Solution
The receiver
doesn’t turn on
Make sure the AC power cord is securely plugged into an AC
power outlet.
Unplug the unit for a moment, and then plug it back in again.
Check the outlet by plugging in another device.
The remote
doesn’t work
Make sure the battery is fresh.
Stand closer to the receiver, the range should be up to 80ft.
Doors or walls will reduce the operational distance.
SAVE THESE INSTRUCTIONS!
Customer Service Assistance: Toll Free 1-855-350-6868
Hours of Operation – 10AM to 6PM, EST, Monday - Friday
WESTINGHOUSE and
are trademarks of Westinghouse Electric Corporation. Used under license. All rights reserved.
Manufactured and distributed by: The NCC, Brooklyn, NY 11220 • www.thencc.com • © 2014 The NCC Made in China
Item #T26119
28820
Ténèbres Détection
Compte à Rebours Piquet
POWER
COUNT
DOWN
6 Prises mise à la terre
Intégré cellule photoélectrique de l’obscurité de détection
Mode Compte à Rebours: Tournez dispositifs immédiatement pour 2, 6, ou 8 heures
Mode Cellule Photoélectrique: Tournez dispositifs au crépuscule pour 2, 6, 8 heures
ou jusqu’à l’aube
Fonction de répétition répète programme d’ensemble tous les jours
Émetteur fonctionne à travers les murs, les fenêtres et les portes
(gamme de 24.4m)
Manuel bouton On / Off de remplacement
Indicateurs LED
Intégré de surcharge
Command1 extensible
2HR
6HR
PHOTOCELL
MANUAL
DUSK/
DAWN
ON
OFF
2HR
6HR
8HR
REPEAT
8HR DUSK/
DAWN
REPEAT
ON
REPEAT
OFF
COUNT PHOTOCELL
DOWN
Spécifications:
6 Prises mis à la terre
125VAC/60Hz/15A/1875W Résistif
15A/1875W Tungsten
6ft 14/3 AWG SJTW Cordon d’Alimentation
433.92 MHz Fréquence
INSTALLATION:
1. Choisissez un emplacement
2. Ne pas régler piquet plus de 5,5˝ pouces dans le sol. Les sorties doivent être
aussi loin du sol que possible pour éviter toute exposition en cas d’inondation.
3. Branchez le cordon du piquet de terre dans une prise elecrical terre à 3 broches.
(Tous les appareils électriques en plein air doivent être branchés dans une prise
GFCI approuvé.)
INSTRUCTIONS:
COMPTE À REBOURS MODE:
Assurez-vous que le commutateur de mode glissant sur l’émetteur est en position
de compte à rebours. Choisissez parmi les options suivantes :
ON: Alimentation s’allume instantanément et reste activé jusqu’à ce que l’appareil est
mis hors tension. [ON] indicateur sur le panneau avant du piquet de terre s’allume.
OFF: puissance s’éteint instantanément. Tous les indicateurs sur le panneau avant
du piquet de terre s’éteignent.
2H , 6HR , 8HR: Lorsque vous appuyez, la puissance est instantanément et s’éteint
après 2 heure, 6 heures, 8 heures ou le temps du compte à rebours sélectionné. Le
2HR correspondant, 6HR, indicateurs 8HR sur le panneau avant du piquet de terre
s’allume. Tous les indicateurs s’éteignent après le programme est terminé.
Dusk/Dawn: Une fois pressé, l’unité s’allumera au crépuscule et éteindre à l’aube
d’un temps. L’indicateur Aurore / Crépuscule sur le panneau avant s’allume. Tous les
indicateurs s’éteignent après programme est terminé.
Repeat Switch: Lorsque le curseur est dans la répétition sur la position de l’unité
sera répéter la dernière 2H, 6HR, 8HR, ou programme Aurore / Crépuscule
quotidien. La puissance ON fois sera la même que la dernière fois ensemble.
L’appareil s’éteindra après le dernier compte à rebours sélectionné. L’indicateur
de répétition sur le panneau avant du piquet de terre s’allume ainsi que le compte
à rebours choisi, jusqu’à ce que le mode de répétition est annulée. Pour annuler
le mode de répétition, vous devez faire glisser le commutateur de répétition
dans la position Repeat Off et appuyer sur un bouton de la fonction désirée.
(Remarque: glisser le bouton de répétition sans appuyer sur une touche de fonction
correspondante ne sera pas lancer ou annuler la fonction de répétition.
PHOTO (TÉNÈBRES DE DÉTECTION) MODE:
Assurez-vous que le commutateur de mode glissant sur l’émetteur est dans la
position de la cellule photoélectrique. Choisissez parmi les options suivantes:
ON: Power s’allume instantanément. L’appareil s’éteint automatiquement à l’aube.
[ON] indicateur sur le panneau avant du piquet de terre s’allume.
OFF: Power s’allume [OFF] instantanément. Tous les indicateurs sur le panneau
avant du piquet de terre s’éteignent.
2HR, 6HR, 8HR: Lorsque vous appuyez, l’alimentation est réglé sur [ON] au
crépuscule et s’éteint après 2 heure, 6 heures, 8 heures ou le temps du compte
à rebours sélectionné. (Remarque: Si l’aube vient avant le compte à rebours
sélectionné a expiré, l’appareil s’éteint à l’aube.) Le 2HR correspondant, 6HR,
indicateurs 8HR sur le panneau avant du piquet de terre s’allument. Tous les
indicateurs s’éteignent après le programme est terminé.
Repeat Switch: Lorsque le curseur est dans la répétition sur la position de
l’unité sera répéter la dernière 2H, 6HR, ou 8HR programme quotidien. L’appareil
va [ON] au crépuscule et alimenter [OFF] après le dernier compte à rebours
sélectionné. L’indicateur de répétition sur le panneau avant s’allume ainsi que le
compte à rebours sélectionné jusqu’à ce que le mode de répétition est annulée.
(Remarque: glisser le bouton de répétition sans appuyer sur une touche de fonction
correspondante ne sera pas lancer ou annuler la fonction de répétition.
COMMANDE MANUELLE
Appuyez sur le bouton ON de l’émetteur ou sur le bouton ON sur le panneau avant
du piquet de terre pour remplacer l’état actuel ON / OFF du programme. Si vous
appuyez sur le bouton OFF de la télécommande ou appuyez sur le bouton ON sur le
piquet de terre une seconde fois, l’appareil revient au dernier réglage programmé.
COMMAND1 ÉMETTEUR ACCOMPAGNEMENT:
Remarque: Votre émetteur et le récepteur Command1 contenues dans ce paquet
sont pré-programmés et prêts à utiliser. Command1 pairage n’est nécessaire
que pour utiliser des émetteurs supplémentaires ou si le canal a été changé sur
l’émetteur.
Cet appareil est équipé d’breveté Commande 1 technologie. Tous les émetteurs
Westinghouse intérieure et extérieure ont la possibilité d’être associé avec tous
les récepteurs intérieure et extérieure Westinghouse. S’il vous plaît suivez les
instructions ci-dessous pour associer un émetteur à votre récepteur.
CONSERVEZ CES INSTRUCTIONS!
REMARQUE: Si vous rencontrez des interférences entre 2 appareils. S’il vous
plaît suivez lesinstructions ci-dessous:
SÉLECTEUR DE CANAUX
L’arrière de votre émetteur est équipé d’un sélecteur de canal pour éviter les
interférences entre les appareils de votre maison. Pour éviter toute interruption
entre les 2 appareils, mettre l’émetteur à un autre canal. Les codes de canaux
d’émission sont les suivantes: A, B, C, D.
Lieu: Décoller l’étiquette située au-dessus du mot «canal» à l’arrière de
l’émetteur à exposer le sélecteur de canal.
Soyez conscient que chaque fois qu’un canal est changé le couplage
Command1 émetteur est nécessaire. Voir Command1 Instructions de
jumelage de l’émetteur
1. Bouton Localiser le pouvoir [ON / OFF] sur le récepteur.
2. Appuyez et maintenez enfoncé le bouton d’alimentation pendant 3 secondes.
L’indicateur de puissance de LED commence à clignoter lentement.
3. Sur votre émetteur, appuyez sur [ON] attendre 2 secondes, puis appuyez sur
[OFF]. L’indicateur LED s’arrêtera alors de clignoter.
4. Vous avez couplé avec succès l’émetteur au récepteur.
RÉINITIALISATION DE L’APPAREIL
Vous pouvez réinitialiser et supprimer tous les émetteurs paires sur votre récepteur
en procédant comme suit:
1. Appuyez et maintenez le bouton [ON / OFF] sur le récepteur pendant 3 secondes.
Le voyant se met à clignoter lentement. Continuez à maintenir pendant 3
secondes. L’indicateur LED va maintenant commencer à clignoter rapidement.
Relâchez le bouton [ON / OFF] pendant 1 seconde, puis appuyez à nouveau pour
confirmer la réinitialisation. L’indicateur LED devrait maintenant être sur OFF.
2. Votre appareil a été remis à zéro et n’a pas d’émetteurs liés. (Remarque: Après
la réinitialisation, le jumelage est nécessaire pour utiliser l’émetteur embarqué
dans ce paquet.)
INFORMATIONS SUR LA PILE ET REMPLACEMENT
La télécommande utilise une pile au lithium CR2032 de 3 volts. Pour remplacer,
extraire la batterie sur le côté bas de l’émetteur. Insérez une nouvelle pile au lithium
CR2032, en vous assurant de faire correspondre le + et - de polarité. Faites glisser
le couvercle arrière po Pour tester, appuyez sur les touches ON ou OFF pour
s’assurer que le voyant s’allume. Ne jetez pas les batteries au feu. Les piles peuvent
exploser ou fuir.
AVERTISSEMENT:
NE PAS raccorder, réparer ou modifier. Débrancher lorsqu’il n’est pas utilisé. Insérez
entièrement la prise. NE PAS utiliser des jeux à distance endommagés. Inspecter
périodiquement. Utilisez dans la puissance électrique indiquée sur l’ensemble à
distance. NE PAS brancher plus d’un total de 1875 watts dans ce piquet de terre
à distance. Si watts ne sont pas indiqués sur l’appareil, multipliez ampérage (sur
la plaque signalétique) par 125 pour déterminer watts équivalent. Ajouter watts
déterminés pour chaque appareil ou une lampe branché-in (somme des watts
sur les ampoules) pour trouver watts totaux utilisés. Gamme de température de
fonctionnement de -30°C (-22°F) à 45ºC (113ºF). Convient aux endroits humides.
Pas pour immersion dans l’eau ou à l’usage s’ils sont directement exposés à l’eau.
Entreposer à l’intérieur lorsqu’il n’est pas utilisé.
Changements ou modification non expressément approuvé par la partie
responsable de la conformité peut annuler l’autorisation de l’utilisateur à l’appareil.
• Utilisez uniquement les piles spécifiées et veillez à faire correspondre le + et de polarité.
• Ne pas mélanger des piles usagées avec des piles neuves ou standard
(carbone-zinc) avec des piles alcalines.
• Retirer les piles épuisées ou mortes du produit.
• Retirez les piles si le produit ne doit pas être utilisé pendant une longue période.
• Ne jetez pas les batteries au feu. Les piles peuvent exploser ou fuir. Comme
avec tous les petits articles, ces batteries doivent être tenus à l’écart des
enfants. En cas d’ingestion, consulter immédiatement un médecin.
CONSEILS DE DÉPANNAGE
Problème
Solution
Le récepteur ne
s’allume pas
Assurez-vous que le cordon d’alimentation est bien branché
dans une prise de courant..
Débrancher l’appareil un moment, puis rebranchez-le à
nouveau.
Vérifiez la prise en branchant un autre appareil.
Télécommande
ne fonctionne
pas
Assurez-vous que la batterie est frais.
Stand près du récepteur, la gamme devrait être à 24.4m
Portes ou parois réduiront la distance opérationnelle.
Service Clientèle: Sans Frais 1-855-350-6868
Heures d’Opération - 10AM a 6PM EST, Lundi - Vendredi
WESTINGHOUSE et
sont des marques de Westinghouse Electric Corporation. Utilisée sous licence a The NCC. Tous droits réservés.
Manufacturé et distribué par: The NCC, Brooklyn, NY • www.thencc.com • ©2014 The NCC
Fabriqué en Chine
