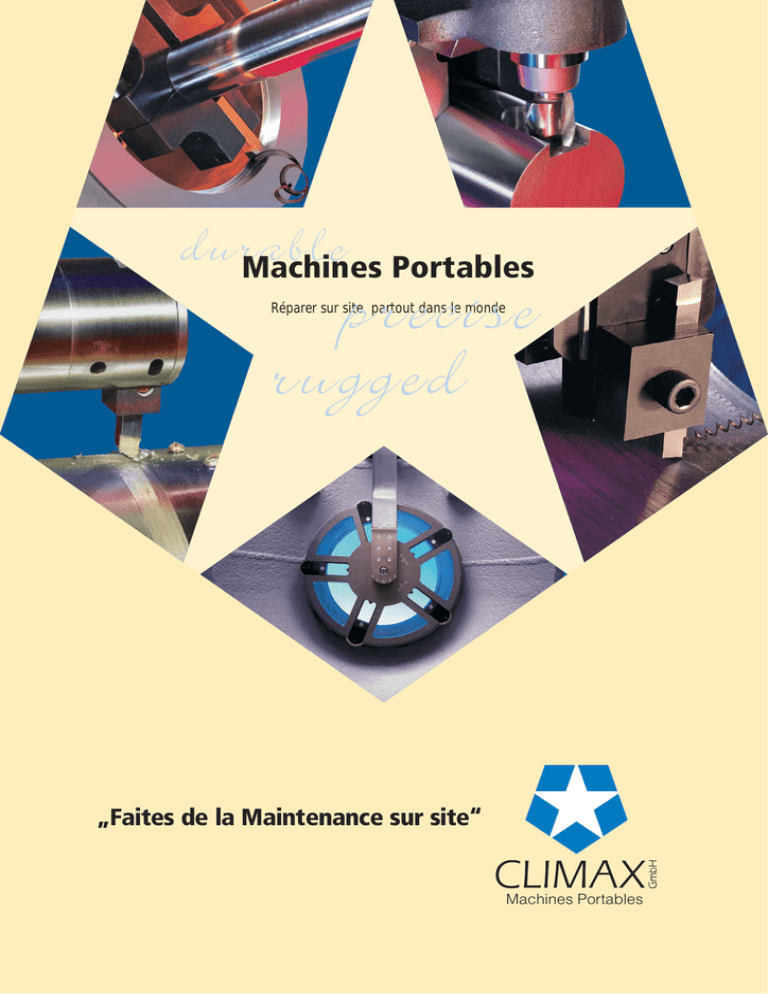

durable
Machines Portables
precise
rugged
Réparer sur site partout dans le monde
„Faites de la Maintenance sur site“
Machines Portables
SOLUTION D’USINAGE SUR SITE
Les machines d’usinage
portatives CLIMAX proposent
des solutions de réparations
innovantes efficaces et rentables là où les méthodes traditionnelles sont inopérantes.
Qu’est qu’une machine d´outil portable?
Les machines d’usinage portable permettent, de réaliser les mêmes opérations
que les machines outils fixes en atelier, avec deux différences; la machine
d’usinage sur site se déplace sur le lieu de travail et s’adapte directement sur
la pièce à réparer alors que pour la machine d’atelier c’est l’inverse.
Ces machines spécifiques permettent de gagner du temps et bien sûr de
l’argent, elles sont utilisées sur des installations fixes et non démontables, les
gains occasionnés par ces interventions rapides sont souvent très important.
Quel que soit le lieu et l’endroit, les machines
d’usinage portable CLIMAX sont capable
d’effectuer les travaux
Pouvez vous imaginer percer des trous à un diamètre de 80 mm sur une
épaisseur de 500 mm au sommet d’une tour de 100 m de haut? Ou réusiner
des surfaces sur une roupelle de 40 metres
de diamètre dans le fond d’un puit d’une
mine? Est-il possible d’entrer votre grue
de 60 tonnes dans le magasin pour la
maintenance? Avez-vous besoin de réusiner sur le corps d’une turbine dans une
centrale électrique éloignée? Ou imaginez
vous aléser un tube étambot pour remettre
en état un navire? Et quand il est nécessaire de réusiner une bride de grand
diamètre sur un derrick sur la Mer du
Nord, ou dans le centre de l'Afrique? Tous
ces cas sont des exemples concrets d’utilisation des machines d’usinage portable CLIMAX et qui ont
répondu aux besoins de nos clients. Ils ont choisi CLIMAX
parce que notre gamme de machines d’usinage sur site
correspond à leurs besoins et que ce choix
s’avère d´être le plus rentable et dans
de nombreux cas la seule solution
envisageable.
Rectification de
siége de vannes
Plusieurs Opérations de
réparation sur des turbines
Barres d’alésage
Fraisage de trous oblong,
rainures de clavettes ou
surfaçage d’une face de bride
Machine à faire les
rainures de clavette
Des machines portative de
précisions, compactes,
installées directement sur
la pièce à réparer –
même dans les endroits les
plus exigu
Pour garantir un travail de qualité, les machines d’usinage sur site CLIMAX sont conçues
avec un système de fixation efficace et rapide afin d’être connecté rapidement sur la
pièce à usiner. Une machine CLIMAX correctement monté, sera aussi efficace qu’une
machine d’atelier. Une étude précise liée à
notre expérience a fait que nos machines ont un système de fixation
unique qui garantie une installation rigide simple et efficace.
Pourquoi choisir une machine CLIMAX?
Les machines d’usinage portable CLIMAX signifient beaucoup pour
plusieurs raisons. D'abord, elles peuvent réduire considérablement le
temps de démontage d’une installation (démantèlement) et surtout
réduire les pertes de production, cela signifie des économies
d’argent. En fait, en amenant les moyens de réparation là où est le
problème, vous pouvez parfois récupérer le coût de l’investissement de
la machine d’usinage sur site achetée pour ces travaux ou plus en une
seule réparation.
Deuxièmement, elles peuvent vous faire économiser de beaucoup
d’argent sur les pièces de rechange. La réparation sur site d'une
partie endommagée peut souvent vous faire gagner du temps et
fournir de meilleurs résultats que les moyens de réparation conventionnels ou d’ autres méthodes de remplacement.
Troisièmement, les machines d’usinage sur site CLIMAX sont conçues
pour des demandes et applications particulières, cependant assez
polyvalentes pour s'adapter à beaucoup de travaux similaires. Donc
vous obtiendrez plus de possibilités d'usinage avec une seule machine.
Avec cinq gammes de produits principaux incluant plus de 30 modèles
différents, plus nos demandes et applications spéciales, nous sommes
votre expert prêts à vous aider à solutionner vos problèmes de réparation uniques.
Alésage sur pièce lourde (au dessus)
Fraisage de précision avec fraiseuse 3 axes (gauche)
création de remarquable machines
telle que l’usinage d’une bride de
diamètre 4000
Tournage d’arbre
l’usinage d’un chemin de roulement
sur le châssis d’une grue
conseil et
développement des
outils de rectification et
de rodage de
siége de vanne
Fraiseuse 3 axes
Louer les machines pour des
besoins spécifiques
Beaucoup de clients CLIMAX découvrent que la
location de machines d’usinage sur site peut être
très bénéfique. Si vous avez besoin de l'outil parfait
pour un travail unique, ou avez besoin d’une
machine d'essai avant d’en prévoir l'achat, ou vous
devez prévoir de moyens pour une période d’arrêt,
la location d'une machine d’usinage sur site CLIMAX
peut être une alternative à l'achat. Nous étendons
constamment et améliorons nos opérations de
location.
Trente ans de solutions de
réparations et de service
Depuis trois décennies, nous sommes à l’écoute
des exigences et des conditions d'usinage de nos
clients et avons développé des outils portatifs
financièrement rentables afin d’effectuer comme
il le faut leurs travaux sur site.
Pour une simple rainure de clavette à une portée
de joint sur une vanne d’isolation dans un
réacteur nucléaire, les outils portatif CLIMAX
fournissent des solutions pratiques, économiques.
Et nous prenons le service après-vente au
sérieux.
Si vous souhaitez la livraison de pièces d’urgence, des informations d’ordre technique ou un
support technique, nous sommes à votre disposition 24 heures/24, 7 jours/7.
L'assistance client est une priorité de CLIMAX.
Afin de définir la machine qu’il vous faut, étudiez
cette brochure, puis appelez-nous pour plus de
renseignements…nous pouvons vous aider.
Machine de surfaçage
de brides
Réparation de vanne
Machines spéciales
Service de location
Barres d’alésage portables
Barre d’alésage
portative modèle
BB 5000
Les barres d’alésage portatives CLIMAX
peuvent aléser du diamètre 35 millimètres au jusqu 2030 millimètres avec la
précision et la vitesse de machines d’atelier . Ces unités sont conçues pour une
utilisation dans des espaces limités ou
des endroits où l’accès est difficile. Les
caractéristiques des supports roulement
en fonte sont compact ainsi que le réducteur de rotation ils sont étudiés pour
optimiser afin d’obtenir le meilleur rendement de puissance et de poids. Une
variété optionnelle de puissance est disponible, en air comprimé, en moteurs
électriques et hydrauliques sur des
modèles choisis. L'installation est rapide
et facile en utilisant des adaptations spéciales, des roulements rotulaires et des systèmes de centrage selon les modèles. Les barres d’alésage CLIMAX
fonctionnent également avec une tête de rechargement
sans en changer l'installation. Sept modèles sont
disponibles, y compris sur notre nouveau modèle
BB4000.
Notre modèle le plus commercialisé,
avec une gamme d’alésage du
diamètre 35 millimètres au diamètre
610 millimètres avec des accessoires
optionnels. Le Diamètre d’alésage
peut aller jusqu’un diamètre de 915
millimètres. Une barre d’alésage
compacte, puissante, portative pour
un alésage en aveugle et une
gamme de barres d’alésage dans
une large variété d'applications. La
machine est constituée d’unité de
commande rotative avec des options
hydrauliques, électriques ou pneumaBB5000
tiques, d'unité de motorisation
mécanique, la barre d’alésage, jeu
de porte outils, des accessoires de
fixation auto centrés et l'unité de
puissance hydraulique sur certains modèles. L'avance et la rotation sont
réversibles. Les longueurs diverses de vis mère, des barres d’alésage et des
portes d'outil peuvent être combinées pour une large
variété d'applications. Beaucoup d'accessoires sont
disponibles pour le soudage de perçage automatique,
de surfaçage, de carottage (trepanning) etc...
Barre d’alésage modèle
BB 2000
Alésage du diamètre
35 mm au diamètre 100 mm.
Course d’alésage allant jusqu'à 255 mm. La commande électrique fournie par CLIMAX produit
un couple d’entraînement de 10,2 Nm.
Avance manuelle avec cran manuel.
L’alignement automatique des
paliers et le support de montage
soudé sur une place assurant un
montage rapide.
BB5000
réducteur de rotation et boite d’avance peuvent être
placés à n’importe quel
endroit après montage de la barre
BB2000
Barre d’alésage modèle BB 3000
machine de soudage automatique
suivi d’une phase d’alésage sans
démontage de la machine
iINFO TECHNIQUE
BB2000
BB3000
BB4000
BB5000
diamètre d’alésage
35-100
35-130
35-255
35-610
course maxi
255
255
255
915
couple maxi
en Nm
10,2
54
88
567
Option d’énergie
E
E
E, P, H
E, P, H
Energie machine: E = electrique; P = pneumatique; H = hydraulique
Diamètres d’alésage du 35 mm au 130 mm. Course d’alésage jusqu'au
255 mm. L'unité de commande pèse seulement 16 kg avec un motoréducteur électrique de 0,45 kW de puissance et d’un rapport de 7,5:1.
Alimentation mécanique ou automatique variable et réversible avec une
valeur d’avance du 0 à 0,5 mm par tour. Arrêt d’avance automatique.
L'alignement automatique des paliers
BB6000
BB7000
BB8000
et des supports assurent une installation
150-915
200-1015 405-2030
rapide. Des accessoires de soudure autolongueur de la barre
matique sont également
disponibles en option.
1717
3033
3661
H
H
H
dimension en mm
BB3000
BB6000
Barre d’alésage portative modèle BB 7000
Alésage d’un diamètre 200 mm jusq’au diamètre 1015 mm. Les barres ont
un diamètre de 100 mm ou de 130 mm. La course d’alésage se fait
via une vis d’avance installée dans la barre ainsi la course d’alésage
est déterminée par la longueur de la barre. L'unité de puissance rotative
hydraulique (le moteur hydraulique) munit de son réducteur fournit un
couple élevé pour n'importe quelle opération d’alésage. La barre peut
être commandée mécaniquement ou par commande numérique CNC.
Le support en étoile, le moteur d’avance, des portes outil et des
moteurs hydrauliques sont disponibles pour compléter la machine.
BB7000
Barre d’alésage
portative modèle BB 6000
Alésage du diamètre 150 mm jusq’au 915 mm. Les barres sont de diamètres 90 mm. La course d’alésage se fait via un vis d’avance logée dans la
barre, la course d’alésage est déterminée par la longueur de la barre. Le
moteur hydraulique fournit un couple élevé pour n’importe
quelle opération d’alésage. Le système de montage, le moteur d’avance,
le porte outils et des moteurs hydrauliques complètent la machine.
Barre d’alésage portative modèle BB 4000
Barre d’alésage portative modèle BB 8000
Alésage du diamètre 405 mm jusq’au diamètre 2030 mm. Les barres
sont de diamètres 150 mm ou 200 mm. L'entraînement axial se fait via
une vis d’avance. Des commandes mécaniques, semi-électriques, ou
numériques CNC sont disponibles. La course d’alésage est déterminée par
la longueur de la barre. L'entrainement en rotation de la barre se fait par
l’intermédiaire d’un simple ou double moteur hydraulique munie d’un
réducteur. Divers systèmes de fixation en étoile pour les gammes de
diamètre à usiner, des têtes de perçage, têtes de surfaçage/d’alésage,
des d'entretoise et des moteurs hydrauliques sont disponibles.
Alésage d’un diamètre 50 mm jusq’au diamètre 255 mm, ou un diamètre
35 mm avec accessoires en options. La course d’alésage est de 255
millimètres. L’offre standard comprend:
La commande de rotation et d’avance sont combinée et est assemblée
sur l’ unité principale, la barre d’alésage avec le porte outils et des
«cônes d'installation», le système d’assemblage avec des supports
sphériques et des bras de montage, le moteur électrique de 0,7 kW
du moteur et le kit outil».
L'assemblage de commande rotative est doté d’un réducteur de 15:1.
L'alimentation de puissance est automatique, réversible et variable
de 0 - 0,5 m par tour. L'unité d'alimentation est dotée d’ un arrêt
d'alimentation automatique. Les dispositifs
d'installation rapide incluent: alignement
automatique et bras de montage simple, huit
façons de monter le moteur. D'autres longueurs
de barres sont aussi disponibles.
Les options incluent le petit kit, une tête de
surfacage et de rainurage interne.
BB8000
option d’un kit
d’usinage frontal
BB4000
Machines portatives à surfacer les brides
Modèle FF 1000 –
fixation
exterieure
Surfaçage des diamètres
de 50 mm au diamètre 305 mm
(avec accessoires en option). Disponible
avec une tête de surfacage de 200 mm
ou 300 mm et support en cloche.
Le montage de la cloche ou des
plats d'adaptations permet la
fixation sur le diamètre extérieur
en moins de 30 minutes.
Le module utilise un moteur
pneumatique de 0,91 kW avec
réduction de mécanisme pour
fournir un couple maxi à la tête
FF1000
d’usinage.
La course radiale automatique va du centre à l’ extérieur de
la bride. La course verticale de 25 millimètres est manuelle.
Le module est résistant et a une «lubrification intégrée».
Modèle FF 5000 fixation intérieur
FF6000
Surfaçage des brides de diamètres à 130 mm au diamètre à 610
mm. Le poids-léger des 4 embases peuvent être montés et réglés en
moins de 15 minutes sur les brides de 130 millimètres à 460 millimètres de diamètre. Un simple système quart de tour permet la
fixation de la partie principale sur son embase. La machine a un
encombrement de 190 millimètres par rapport à la face de la
bride. Le système d’avance automatique est réglable en fonction
de la demande et permet d’usiner dans les 2 sens par un simple
sélecteur équipé d’une sécurité.
Usinage de tout type de portée de joint, simple emboitement, double emboitement, RTJ, lenticulaire, chanfreinage pour préparation de soudure et bien d’autres
applications en fonction de vos besoins. Notre gamme
de machine d’usinage de brides inclut 8 modèles en
couvrant des diamètres de surfacage de 25 à 3050.
Toutes les unités sont facile a mettre en place. Des
unités plus petites utilisent des mandrins expansibles intégraux pour un serrage rapide. Les plus
grandes unités sont équipées d’ une embase
séparée sur laquelle est installée lé plateau
d’usinage. Toutes les unités sont
construites pour être
utilisées à long terme, les
divers éléments lourds, la
lubrification intégrée et
les commandes compactes
permettent un ratio poids –
puissance supérieure aux machines standards.
INFO TECHNIQUE
FF1000
FF5000
FF1000
FF2000
FF3000
FF5000
FF6000
FF7000
FF8000
diamètre d’usinage 50-305
25-65
38-305
75-480
FF4000
130-610
355-1525
255-1015
760-3050
diamètre intérieur
de fixation
diamètre extérieur
d’usinage
Energie utilisée
–
25-50
38-160
75-320
130-460
355-1525
–
760-3050
50-305
–
–
–
–
–
305-1015
1070-3380
P
P
P
P
P
P, H
P
P, H
Energie machine: E = electrique; P = pneumatique; H = hydraulique
dimension en mm
Modèle FF 6000
fixation intérieure
Modèle FF 2000 usinage
de bride fixation intérieur
Surfaçage tout type de portées de joint et face de bride
du diamètres 355 mm à
1070 mm, avec un en option
d’un kit d’extension jusqu’au diamètre 1525 mm. L’embase de montage à 8
FF6000
patins autonomes permet l'installation
rapide et rigide avec un réglage fin et efficace pour les chanfreins et préparation de soudure, etc.. l'utilisation d'un
porte outil inclinable jusqu'à 45° dans l'une ou l'autre direction.
Le surfaçage précis est assuré par une barre rigide, un système de
contrepoids de large gamme. Le moteur de 1,09 kW pneumatique et la
réducteur fournissent un couple de 798 Nm.
Modèle FF 7000 fixation extérieur
Surfaçage de face de bride et de tout type de portée
de joint du diamètre 255 mm au
diamètre 1015 mm. Les fixations
sur le diamètre extérieur s'étendent du diamètre 305 mm au
diamètre 1015 mm. L’avance automatique, bidirectionnelle est variable de
0,05 mm à 0,9 millimètres par rotation.
Les patins de fixation et de réglage
sont ajustable de 25 à 25
millimètres. Le moteur de
1,0 kW pneumatique alimente la machine via un réducteur de 10:1. Le porte 'outil est
inclinable afin d’effectuer des chanfreins en avance automatique .
FF7000
Modèle FF 8000 ID/OD
fixation intérieur et extérieur
Surfaçage de face de bride de grand diamètre et de tout type de portée
de joint du diamètre 760 mm au diamètre 3050 millimètres (avec des
accessoires facultatifs). Fixé directement à l’intérieur ou à l’extérieur en
position horizontale ou verticale ou en position plafond. Le système de
fixation extérieur est facultatif. Les bras d’usinage sont télescopiques
montées sur glissiéres pour un positionnement facile. Contrepoids pour
opérations en verticales. Entraîné par 2 moteurs pneumatique standard
1,09 kw. Mécanisme d’avance pneumatique radiale et verticale. Des
accessoires facultatifs incluent un kit de meulage, polissage, des jeux
de supports divers, etc...
Modèle FF 3000
usinage de bride
fixation intérieur
Usinage de face de bride
du diamètre 38 mm au
diamètre 305 mm. En option
d’un porte outil inclinable pour le
chanfreinage extérieur des
tuyauteries du diamètre 38 mm
au diamètre 160 mm. "Le blocaFF3000
ge rapide” permet de
modifier rapidement la
position de l’angle de coupe. La Machine est légére et
compacte, pèse seulement 16 kg et se met en place en moins
de 10 minutes en utilisant un mandrin d’auto centré à fixation rapide. Le système d’avance est bi directionnel et variable.
Le moteur pneumatique de 0,6 kW inclut le huileur équipé d’un
détendeu. Deux kits de surfaçage et caisse de transport sont inclus.
Modèle FF 4000 usinage de bride
fixation intérieur
Usinage de face de bride du diamètre 75 mm au diamètre 480 mm.
En option un porte outil inclinable pour l’usinage des diamètres de
90 mm à 325 mm. "Le blocage rapide permet de modifier rapidement
la position de l’angle de coupe. La Machine est légère et, compacte
pesant seulement 26 kg, se met en place en moins de 10 minutes, en
utilisant d’un mandrin auto centré à fixation rapide. Le système d’avance
est bi directionnel et variable. Un moteur pneumatique de 1,08 kW inclut
de l’huileur et de détendeur, deux kits de surfaçage et caisse de transport
sont inclus.
FF4000
FF8000
FF2000
Surfaçage des faces de bride du diamètre
25 m au diamètre 65 mm utilisant
des outils de forme. Coupe incliné,
chanfreinage et tournage extérieur
sont disponibles. C'est la machine idéale
pour l’usinage des petites brides dans
des endroits exigus. L'avance réversible, manuelle est 0,13 mm/tour. Un
moteur pneumatique de 0,7 kW inclut le
huileur. Un mandrin à trois point auto-centré pour
diamètre 25 mm au diamètre 50 mm. Cette machine pèse
seulement 6,4 kg
Machine portative de réparation de vannes
Maschine de Réparation
Modèle VM9000
Machine de réparation de vannes
VM9000
Conçu pour réparer MSIV et d'autres clapet du diamètre
405 mm au diamètre 710 mm. Usine et rectifie les siéges
d’étanchéité sur les clapets et les soupapes, les nervures
de guidages. Des patins de réglage individuels permettent
le réglage précis entre la face de bride et la face du siége .
Changement de l’usinage à l’outil à la rectification en
quelques minutes. Le Moteur rotatif est hydraulique. Alimentation pneumatique et la tête de rectification.
VM7000
Modèle VM8000
Machine de réparation
de vannes
Conçu pour contrôler les vannes, du diamètre
65 mm au diamètre 255 mm. Disponible avec
un dispositif de filetage. Commande rotative hydraulique et pneumatique.
«Les axes coniques permettent
de monter la machine avec
précision.
Supprimer la réparation coûteuse de vannes hors site ou son
remplacement avec la machine de réparation de vannes
Climax.Maintenant notre gamme inclut 4 machines
portatives pour l’usinage des siéges de vanne et de
clapets, jusqu’au diamètre de 710 mm.
Nous fournissons également des machines portatives
fixées au sol pour la rectification des sièges de vannes
de clapet et de soupape jusqu’au diamètre de 700 mm.
Nos unités portatives pour la rectification et le rodage
permettent la remise en état des sièges de vannes à des
conditions très avantageuse pour environ le tiers du coût de
remplacement.
VM8000
Modèle VM7000
Machine de réparation de vannes
Répare les siéges de soupape jusqu’au diamètre
150 mm. La Tête pneumatique compacte est monté sur l’axe principal. A compléter avec des jeux de plateaux d'adaptateur
et de réglage, de pièces de fixation des têtes d’alésage. La dimension d’usinage maximal du siége est de 160 millimètres.
• Le montage assure une installation et un réglage facile
• Les outils d'usinage incluent l'avance axiale et radiale
• Le plateau de porte d’outil comporte trois têtes de porte
d’outil de diamètre différent
• Moteurs et réducteur avec couple important
• Les plateaux équipés de satellite de rectifications
montés sur un bras ayant une rigidité maximale pour
garantir une planéité maximale
Modèle VM6000
Machine de réparation
de vannes
Répare les vannes avec des diamètres de gorge
de 65 millimètres à 330 millimètres. Montage
sur le diamètre extérieur des vannes du
diamètre 90 mm au diamètre 430 mm.
Moteur pneumatique de 0,91 kW.
Support machine de pour la gamme complète de diamètres. Lorsque le support est
monté et réglé, l'unité d’usinage peut
être enlevée et remplacée sans inquiétude
pour le réglage.
VM2000
VM6000
INFO TECHNIQUE
VM1000
diamètre de la buse
–
–
–
40-150
–
diamètre du siége
32-700
10-700
65-330
–
65-255
405-710
énergie utilisée
P, E
P, E
P
P
P, H
H
Energie machine: E = electrique; P = pneumatique; H = hydraulique
VM7000
VM6000
VM8000
dimension en mm
VM9000
–
Machines d´Atelier
Modèle VM 5800 Machine
d’atelier de réparation de
vannes
Machine de Rectification et de Rodage
Configuration de machine modulaire pour la rectification rodage et le tournage de surface jusqu'au
DN 350. Le changement tête de surfaçage
pour le pré usinage des surfaces est
uniquement utilisé en cas de
gros défauts.
Modèle VM 1000
machine de rectification et de
rodage de siéges de vanne
Quatre modèles couvrent une gamme d'usinage
du DN 32 au DN 1200 mm. Temps d'usinage
réduit en raison du taux important d’enlèvement de matière avec une grande précision de
surfaçage au moyen de plateau auto centrant
et alignant sur le bras rigides.
Modèle VM 5600 et VM
5900 Tables de rodage
machine
standard avec
accessoire de haute
qualité et une caisse de
transport durable
VM 1350 rectification
des siéges de vanne
Tables de rodage universelle pour les buses de
soupape et de siége de vanne, et d'autres composants de machine.
Modèle VM 2000
machine de rectification et
rodage des clapet et soupape
Cinq modèles couvrent une gamme de machines
de DN 10 à DN 700 mm. Même outillage qu'avec
les siéges de vanne. La pression de rectification
peut être ajustée pendant l'opération. Les modèles
VM 2050 et VM2150 sont conçus pour des opérations
manuelles ou avec la colonne facultative.
VM 2150
avec colonne
en option
montée sur
la bride
Modèle VM 3000 (adaptateurs
pour rectification ) et VM 4000
Disponible en tant qu’ensemble ou séparé pour
utilisation sur toute machine de perçage pour
rectification et ou rodage de surfaces.
table d’adaptation
inclinable
VM 2350
rectification
du siége sur
clapet
Banc de tarage
Banc universel mobile de tarage de soupape sur site.
Banc d’atelier de test d’étanchéité de vannes, disponible
pour toute configuration et à tous niveaux d’automatisation.
Abrasifs, technologies et accessoires de
nettoyage
Anneaux et segments abrasifs auto
adhésif et inoxidable - Toute taille commune
et grains sont en stock et Livré dans des pots
avec couvercle visé pour protection contre poussière et humidité.
CBN disques de meulage - pour être
utilisé avec des «roues planétaire»
pour un enlèvement de matière
important et efficace .
Mandrin auto centrant - pour
un réglage rapide de machine.
Jeu de nettoyage professionnel avec brosse ergonomique de 1000 watt
avec des têtes de brosses assorties, les
lunettes de protection et masque anti
poussière.
Machines de polissage/rodage
Maschines de polissage/rodage
Avec 2 couches de polissage et de rodage . le plateau de rodage
est divisée en segments avec des duretés différentes.
Avantages:
• surface de réfection facilement accessible en
seulement une opération
• Temps d’usinage plus court
• Coût réduit pour le rodage
Fraiseuses Portatives
Modèle KM 2000 Key mill
Usinage des rainures de clavette sur des
bouts d’arbres de 13 mm à 95 mm de
diamètre. Une fraiseuse de 15,5 kg
conçue pour des usinages sur site
et d'autres emplois de fraisage. La
base en V est auto centrée sur l’axe.
40 mm de longueur sur l’arbre suffise
pour une fixation rigide. Axes de la machine
interchangeables pour la fixation de fraise
métrique. Capable de faire une rainure jusqu’à
20 mm de largeur et 115 mm de long. Moteur
KM2000
type universel 0,37 kW. Complet avec un axe de
fixation de fraise standard, une barre de bridage machine,
la manivelle manuelle et le mode opératoire.
Modèle KM 3000 Key mill
Précision de coupe pour rainure
de clavette ou trou oblong
pour les arbres jusqu’à
KM3000
diamètre 610 mm ou
fraisage des surfaces planes jusqu’à
610 millimètres x 3050 millimètres avec
notre grand choix de machines 3 axes. Pour un
coût identique d’usinage d’une rainure de clavette
sur site, vous pouvez acheter une Climax
«keymill». Dans beaucoup de demandes de
réparations, la meilleure solution est d’utiliser une de nos fraiseuses portatives 3 axes.
• Keymills: usiner une rainure de
clavette sur un arbre
• Le systéme de graissage interne
permet l'opération inversée
Usinage des rainures de clavette sur des arbres de
20 mm à 270 mm de diamètre (avec des accessoires
en option). Pèse seulement 25 kg et a seulement
besoin de 40 millimètres d’espace disponible sur
l’arbre pour une fixation sûr. Usinage des rainures de
150 mm de longueur en cinq minutes. Réalise également des trous oblong ou des surfaces de support du
moteur, des plats et font d'autres opérations de fraisage. La base en V est auto centrée. 3 pignons de réduction
et une lubrification intégrée. Le Moteur est 0,75 kW avec
le contrôle de vitesse électronique facultatif (moteurs pneumatiques et hydrauliques facultatif). Expédiée dans une caisse
en bois avec le jeu d’outil de coupe, les barres de fixation au
dessus du diamètre et le mode opératoire.
Modèle KM 4000 key mill
Colliers de serrage sur des arbres de diamètre 200 millimètres à 460 millimètres ou de 100 millimètres à 610 millimètres avec des accessoires
facultatifs. Usine des rainures de clavette et des oblong jusqu’à 80 millimètres de largeur avec une longueur de 200
mm en une fois. La course transversale est de
50 mm. Tous les axes sont de course manuelle, sauf l'axe longitudinal qui peut être
actionné par une perceuse. Le moteur standard est de 0,75 kW, avec le contrôle de
vitesse électronique. Complet avec la chaîne
de serrage pour 460 millimètres de diamètre,
une fraise de 20 millimètres et le mode d'emploi.
• Réparer en respectant le standard
métrique.
• Options de télécommande sur les
3 axes
KM4000
Clavette
INFO TECHNIQUE
KM2000
KM3000
KM4000
diamètre de montage
13-95
20-270
100-610
longueur dela clavette 115
150
200
largeur de la clavette 20
30
80
diamètre de fixation
40
40
200
energie utilisée
E
E, P, H
E, P, H
Energie machine: E = electrique; P = pneumatique; H = hydraulique
dimension en mm
Tours Portatifs
Fraiseuse portative 3 axes
3 modèles disponibles.
PM3000
Le modèle PM 2000 permet
de fraiser une surface
de 200 mm x 510
mm, le modèle PM
3000 permet de fraiser
de 200 mm x 1220 mm,
et le modèle PM 4000
PM2000
permet de fraiser de
200 mm x 1980 mm.
Toutes bénéficient d’un moteur d’avance longitudinal.
La course transversale est manuelle ou alimentée par une perceuse.
Course verticale de 76 mm. Moteur universel de 0,75 kw avec contrôle
de vitesse électronique.
Modèle PM 5000
Fraiseuse portative
3 axes
Le modèle PM5000 fraiseuse
portative de taille moyenne avec le
moteur hydraulique possède une
tête de fraisage multi position, et des unités d'alimentation. Elle peut
PM5000
fraiser des longueurs de
chaque côté de la base
de la machine. Trois tailles de course en X de 1220 millimètres à
2440 millimètres, avec 355 millimètres de course transversale.
Modèle PL
3000 Tour portatif
Tournage d’arbre du
diamètre 100 mm 285
millimètres (avec extension d'outil facultatifs). La longueur
standard de portée est de 405 millimètres.
La portée maximale est de 560 millimètres
avec l'extension de barre facultative. Fixée
PL3000
directement sur l’arbre avec vis de réglage pour alignement précis. Barre de tournage rigide en acier et corps équilibré pour le
tournage lisse. Avance automatique de 0,08 millimètres à 0,28 millimètres
par tour. Moteur électrique ou pneumatique. La vanne d’air infiniment
variable contrôle la vitesse de rotation.
Modèle
PL 2000
Tour
portatif
PL2000
tournage d’arbre du diamètre 40 mm au 130 mm avec en
option une extension jusqu’au
diamètre 228 mm avec
assemblage facultatif. La
longueur d’usinage maximale
est de 320 mm. La machine
se fixe sur l’extrémité de l’arbre,
l’avance automatique de 0-8,9
millimètres/tour. Le Moteurs est interchangeables pneumatiques et électriques.
Modèle PM 6000 Fraiseuse portative 3 axes
Une fraiseuse hydraulique toutes positions, à trois longueurs possible
1830, 2440 ou 3050 millimètres de course en X et course en Y de
610 millimètres. Tête de fraisage multi position permet de fraiser dans
presque n'importe quelle position. Couple important pour enlèvement
rapide de métal. Toutes les fonctions de fraisage sont contrôlables
à distance.
Modèle PL4000 Tour portatif
Tournage d’arbre du diamètre 200 mm au 460 mm standard et jusqu’au
diamètre 648 mm avec extension. La longueur d’usinage maximale
avec l'extension de barre facultative est 685 millimètres. Se fixe
en bout d’arbre. Le bras de tournage peut être déplacé pour
éviter les obstacles. Le moteur pneumatique est réversible et
le chariot porte outil se déplace le long de la barre. Le moteur
rotatif pneumatique et la réduction de mécanisme
produisent 612 Nm
de couple.
PL4000
PM6000
3 axes clavette
INFO TECHNIQUE
PM2000
PM3000
PM4000
PM5000
TNFO TECHNIQUE
PL2000
PL3000
PL4000
PM6000
diamètre de lárbre
40-230
100-285
200-610
320
560
685
P, E
P, E
P
course maxi en X
510
1220
1980
2440
3050
longueur maxi
d´usinage
course maxi en Y
200
200
200
355
610
Erhältl. Antriebe
course vertical
75
75
75
150
200
diamètre de fxation
de la fraise
‡20
‡20
‡20
SK40
SK40/SK50
option énergie
E, P, H
E, P, H
E, P, H
H
H
Energie machine: E = electrique; P = pneumatique; H = hydraulique
dimension en mm
Energie machine: E = electrique; P = pneumatique; H = hydraulique
dimension en mm
Spécialités
Nos ingénieurs peuvent concevoir ou modifier
des équipements afin de répondre à vos demandes. Les machines ont été développées pour une
utilisation sur site.
Formation
CLIMAX vous propose des formations sur site ou
en vos locaux afin de vous montrer comment
fonctionne nos équipements avec des conditions
de sécurité, avec facilité et efficacité.
Nouveau programme de location de
machine - outil portatif pour votre
usinage sur site.
Pour essayer une machine avant que vous décidiez d'acheter ou pour couvrir un besoin
spécifique, Climax GmbH peut vous louer des
machines à des Prix très attractifs.
Obtenez la machine qu’il vous faut et faites
des économies.
Machines Portables
Adresse:
CLIMAX GmbH
Willi-Bleicher-Straße 11
D-52353 DŸren
Telefon:
Telefax:
E-Mail:
Web:
+49 (0) 24 21/91 77-0
+49 (0) 24 21/91 77-29
[email protected]
www.cpmt.com
Abfahrt DŸren
Willi-Bleicher-Str.
DŸsseldorf
M’gladbach
A46
Nous louons actuellement :
• Usinage de bride jusqu'à un diamètre de surfaçage de 1600 millimètres (également disponible avec attachement de rectification complémentaire)
• Barres d’alésage portatives jusqu’à un diamètre de 900 mm
• Tours portatifs jusqu’à un diamètre de tournage
de 648 mm
• Key mills et fraiseuses portatives
• machine de rectification de et rodage des
siéges de vanne, de clapet et de soupape
jusqu’au diamètre DN 600
A57
r
eile
oldsw
> Arn
B56
Kšln
A61
A44
Maastricht/NL
A4
Aachen
DŸren
A1
LŸttich/Belgien
A61
Adresse:
TACQUET INDUSTRIES
53 Rue Cyprien Quinet
BP 74
F-62220 Carvin
En louant, vous pouvez obtenir des équipements
neufs et les plus complets.
3ème Rond point
Lille
TACQUET INDUSTRIES
4ème Rond point
2ème Rond point
CARVIN Sortie 18
A1
1er Rond point
PARIS
CARVIN Sortie 18
