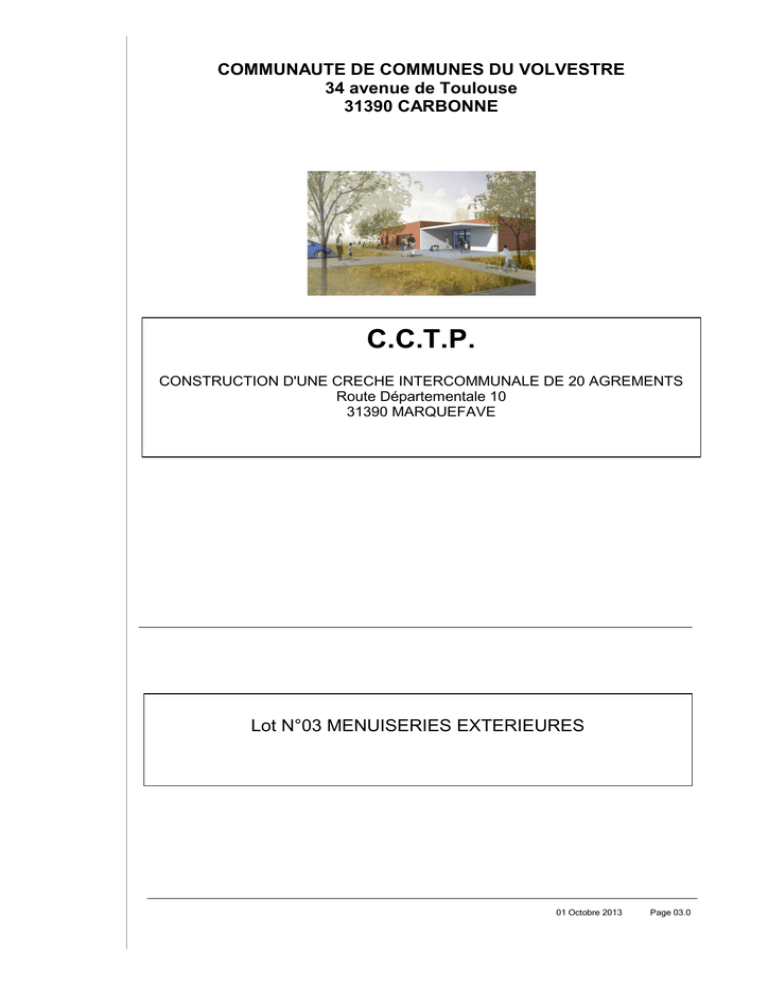

COMMUNAUTE DE COMMUNES DU VOLVESTRE
34 avenue de Toulouse
31390 CARBONNE
C.C.T.P.
CONSTRUCTION D'UNE CRECHE INTERCOMMUNALE DE 20 AGREMENTS
Route Départementale 10
31390 MARQUEFAVE
Lot N°03 MENUISERIES EXTERIEURES
01 Octobre 2013
Page 03.0
Route Départementale 10 31390 MARQUEFAVE
COMMUNAUTE DE COMMUNES DU VOLVESTRE 34 avenue de Toulouse 31390 CARBONNE
C.C.T.P.
MENUISERIES ALUMINIUM
03.1
PRESCRIPTIONS TECHNIQUES
03.1.1
Objet du marché - normes et règlements
Le présent document a pour objet de définir les prestations incombant au Lot N°03 MENUISERIES EXTERIEURES, et
de permettre aux entreprises consultées d'établir leur proposition, sans restriction ni réserve, pour :
- CONSTRUCTION D'UNE CRECHE INTERCOMMUNALE DE 20 AGREMENTS
Départementale 10 31390 MARQUEFAVE
Route
Les études de conception et les travaux d'exécution des ouvrages du présent lot sont à réaliser selon les règles de
l'Art et les textes en vigueur au jour de la soumission et notamment le recueil des D.T.U dont les numéros :
- 32.1 - Charpente en acier,
- 32.2 - Charpente en alliages d'aluminium, Régles de conception et de calcul des charpentes en alliage d'aluminium,
régles Al du CCTG.
- 34.1 - Ouvrage de fermeture pour baies libres
- 37.1 - Menuiseries métalliques
- 39 - Vitrerie
- et - cahiers des clauses spéciales et errata y afférant.
Normes françaises N.F suivantes :
A 50 411 et 451 - Aluminium et alliages d'aluminium
A 91 450 - Traitement de surface des métaux.
B 32 002 et 003 - Verre étiré et glace
EN 1026 et 12207 - Fenêtres et portes - Perméabilité à l'air.
EN 1027 et 12208 - Fenêtres et portes - Etanchéité à l'eau.
EN 1191 - Fenêtres et portes - Résistance à l'ouverture et fermeture répétée.
EN 12046 - Fenêtres - Forces de manoeuvre.
EN 12210 et 12211 - Fenêtres et portes - Résistance au vent.
En 12217 - Portes - Forces de manoeuvre.
EN 13115 - Fenêtre - Classification des propriété mécanique.
EN 14351-1 - Fenêtre et portes - Norme produit.
P 01 012 et 013 - Garde-corps
P 20 302, 501, 506 - Fenêtres
P 24 101 à 351 - Menuiseries métalliques
P 26 - Quincaillerie
P 78 101 à 331 - Vitrerie de sécurité
X 10 011 - Résistance des matériaux.
et Règles Tecmaver pour la mise en oeuvre des matériaux verriers, Règles B.A.E.L. concernant la liaison avec le B.A.
Label confort acoustique Acotherm Spécifications européennes E.W.A.A Euras.
Lot N°03 MENUISERIES EXTERIEURES - CONSTRUCTION D'UNE CRECHE INTERCOMMUNALE DE 20 AGREMENTS - 01 Octobre 2013 - Page 03.1
03.1.2
C.C.T.P.
Spécifications particulières à ce lot
L'entrepreneur de ce lot ayant vérifié les cotes des tableaux laissés par le maçon, et ayant éventuellement signalé à
l'architecte les empêchements qui surgiraient, devra soumettre à ce dernier les modifications qu'il envisage.
Les tolérances de pose sont les suivantes :
a) verticalité : faux aplomb écart de + ou - 2 mm pour une hauteur maximale de 3 m et écart de + ou - 3 mm pour une
hauteur supérieure à 3 m.
b) horizontalité : + ou - 1,5 mm jusqu'à 3m.
Les profilés des menuiseries seront en alliage léger d'aluminium A.G.S soit :
- Magnésium : 0,08 %
- Silicium : 0,60 %
- Aluminium : le reste.
Ils seront obtenus par extension, dressés et trempés à la sortie de la presse et soumis à un revenu d'une durée de 10
X 1 à 175 °C.
Charge de rupture : 16 à 22 kg/mm2 Limite d'élasticité : 14 à 18 kg/mm2 Allongement maximum : 12 % Les profils
utilisés auront une largeur minimale de 45 mm.
La qualité sera de classe O.A.A, alliage d'aluminium A5.
Sauf mentions particulières, les tôles utilisées seront des tôles lissées de 20/10° d'épaisseur minimum.
L'anodisation de tous ouvrages correspondra aux spécifications E.W.A.A classe 15 qui correspond à une anodisation
de 15 à 19 microns après satinage chimique.
L'oxydation anodique pour les châssis intérieurs, sera teinte alu naturelle, finition satinée sans polissage.
L'ensemble devra présenter une homogénéité d'aspect.
Les calfeutrements devront assurer une imperméabilité à l'air et à l'eau avec le gros oeuvre, et assurer l'étanchéité à
l'air améliorée.
03.1.3
03.1.3 1
Demarche H.Q.E. (Haute Qualité Environnementale) - Charte de chantiers à faibles nuisances
OBJECTIFS :
Les cibles de la Démarche Environnementale sont hiérarchisées suite à un travail avec la Maîtrise d’Ouvrage. Cette
dernière se positionne principalement sur les cibles suivantes :
- Cible Relation du bâtiment avec son environnement immédiat
- Cible Gestion de l’énergie
- Cible Maintenance et pérennité des performances environnementales
- Cible Confort acoustique
- Cible Gestion de l’eau
La démarche HQE fait l’objet de l’établissement d’une charte "Chantier propre" jointe au CCTP 0. L’Entreprise devra
s’engager à en respecter les clauses.
En ce qui concerne l’objectif en termes d’étanchéité à l’air du bâtiment et les moyens mis en œuvre pour satisfaire cet
objectif, se référer au CCTP 0.
03.1.4
Coordination avec les corps d'état
Les travaux de ce lot seront exécutés en étroite liaison avec toutes les entreprises et notamment de maçonnerie, de
revêtement de façade, de plâtrerie, de plomberie et d'électricité et particulièrement en ce qui concerne les réservations
et les dimensions des tableaux qui lui ont été laissés par le maçon.
S'il n'y avait pas bonne concordance entre les plans et l'ouvrage, il en tiendrait au courant l'architecte et demanderait à
ce dernier, l'inscription en P.V.
03.2
MENUISERIES ALUMINIUM - OCCULTATION
03.2.1
Note acoustique
03.2.1 1
Note acoustique
C.C.T.P.
Une étude acoustique a été réalisée pour le projet par le Cabinet EMACOUSTIC et elle est jointe au présent dossier
de consultation.
Les contraintes fixées par ce document seront à respecter pour la réalisation des travaux.
Le présent lot devra prendre connaissance de ce document et de l'ensemble des contraintes liées à l'obtention des
objectifs acoustiques du projet ceci de manière à les intégrer dans leur proposition.
Localisation :
-Pour le projet.
03.2.2
Etanchéité à l'air
03.2.2 1
Nota sur l'étanchéité à l'air
Pour le traitement de l'étanchéité à l'air de l'enveloppe et répondre à la réglementation thermique et aux objetifs de
performance énergétique du projet, l'entrepreneur devra prendre en compte dans solnt offre le parfait traitement de
l'étanchéité à l'air de ses menuiseries.
Pour pose de menuiseries dans structure lourde avec isolation intérieure sur ossature :
Liaison Appuis/Menuiserie :
-Mise en oeuvre d'un joint mousse pré-comprimée imprégnée de résines synthétiques de Classe 1 (Norme NF P 85570). Ce joint mousse doit être relevé latéralement sur les tableaux d'une hauteur de 100mm environ ou bien être mis
en oeuvre sur toute la périphérie de la menuiserie (cf Norme NF DTU 36.5).
La mise en oeuvre du joint mousse doit être associée à la pose de cales d'assises d'une épaisseur minimale de 5mm.
Ce type de fixation permet de réserver l'épaisseur de décompression du joint mousse et garantit son étanchéité (cf
Norme NF DTU 36.5).
-Pose d'un joint de finition en mastic acrylique plasto-élastique extrudé.
Liaison Linteau/Menuiserie :
-Mise en oeuvre d'un joint mousse pré-comprimée imprégnée de résines synthétiques de classe 1 (cf Norme NF P 85570). Ce joint mousse doit être collé sur tout le linéaire de la tapée du bâti dormant de la menuiserie (cf Norme NF
DTU 36.5).
-Afin de disposer d'une épaisseur minimale de 5mm entre les deux surfaces d'appui, la mise en oeuvre du joint
mousse doit être associée à la pose de cales d'assises ou d'équerres à pan coupé. Ce type de fixation permet de
réserver l'épaisseur de décompression du joint mousse et garanti son étanchéité à l'air (cf Norme NF DTU 36.5).
-Mise en oeuvre d'un joint de finition en mastic acrylique plasto-élastique extrudé en périphérie.
Liaison Tableau/Menuiserie :
-Mise en oeuvre d'un joint mousse pré-comprimée imprégnée de résines synthétiques de classe 1 (cf Norme NF P 85570). Ce joint mousse doit être collé sur tout le linéaire de la tapée du bâti dormant de la menuiserie (cf Norme NF
DTU 36.5).
-Afin de disposer d'une épaisseur minimale de 5mm entre les deux surfaces d'appui, la mise en oeuvre du joint
mousse doit être associée à la pose de cales d'assises ou d'équerres à pan coupé. Ce type de fixation permet de
réserver l'épaisseur de décompression du joint mousse et garanti son étanchéité à l'air (cf Norme NF DTU 36.5).
-Mise en oeuvre d'un joint de finition en mastic acrylique plasto-élastique extrudé en périphérie.
Seuil de porte et porte-fenêtre :
-Pose d'un joint mousse pré-comprimée imprégnée de résines synthétiques et qualifié de Classe 1 (cf Norme NF P 85570 et 571). Ce joint est mis en oeuvre sur toute la périphérie du bâti dormant de la menuiserie et sera doublé au
niveau de la pièce d'appui du seuil de la porte.
-Vérification de la présence et de la qualité des joints toriques, tubulaires ou à lèvres en caoutchouc EPDM sur toute la
périphérie de la liaison du dormant avec l'ouvrant de la menuiserie.
Tous ces travaux seront réalisés en coordination avec les lot Gros Oeuvre, Serrurerie, Plâtrerie et Peinture.
C.C.T.P.
...Suite de "03.2.2 1 Nota sur l'étanchéité à l'air..."
Ensemble réalisé avec les solutions d'étanchéité Tremco illbruck ou d'ISO-Chemie ou équivalent.
Localisation :
-Pour le projet.
03.2.3
Précadre en aluminium
03.2.3 1
Précadre en aluminium
Sera composé de profilés alu à fixer sur gros oeuvre à prévoir par le présent lot, pour reprise d'un doublage de
270mm..
Sur l'arrière de ces profilés, il sera prévu des pattes à sceller ou à souder selon les supports maçonneries.
Tous les profilés métalliques seront dissimulés par les menuiseries aluminium décrites ci-aprés ou par tous couvrejoints, plats, cornières, etc... de même teinte que les menuiseries.
Compris toutes sujétions d'étanchéité à l'eau et l'air en périphérie de la menuiserie.
Localisation :
-Pour la porte d'entrée, compris dans menuiseries alu ci-aprés
03.2.4
Menuiseries aluminium
Toutes les menuiseries aluminium décrites ci-aprés seront de teinte au choix de l'architecte dans toute la palette RAL.
Les ouvrants feront partie d'une gamme possédant le certificat CERFF pour laquelle des essais AEV auront été
réalisés.
Ensembles à fixer sur les précadres prévus ci-avant ou sur les maçonneries existantes, l'ensemble des fixations et
calfeutrements seront conformes aux DTU 37/1.
Pose de vitrages :
La pose des vitrages se fera au moyen de parecloses aluminium positionnées dans les profils du dormant. Ils seront
maintenus par joints EPDM glissés dans une rainure appropriée des parecloses.
Le calage du vitrage sera réalisé conformément au D.T.U 39/4, par joint spécial disposé dans une rainure des profilés
montants et traverses, avec utilisation de cales pour le maintien du vitrage.
Double vitrage isolant peu émissif feuilleté.
Transmission lumineuse : 0.70.
Facteur solaire hiver 0.60 - été 0.10 ou 0.15 avec protections.
L'ensemble de la menuiserie devra avoir une résistance thermique de Uw = 1.60 W/m²°K.
Affaiblissement acoustique : Rw+Ctr ≥ 30 dB.
Classement AEV : A4 E9A Vc3
Conformément à la réglementation handicapé, les parois vitrées situées sur les cheminements ou en bordure
immédiate de ceux-ci seront répérés à l'aide d'éléments visuels contrastés par rapport à l'environnement immédiat.
Ces éléments seront collés sur les vitrages.
Les motifs seront disposés à l'intérieur de deux bandes horizontale d'une largeur de 5 cm, situées respectivement à
1.10 m et 1.60 m de hauteur. Motifs au choix de l'architecte.
Prévoir fourniture et pose des contacts de feuillure sur les ouvrants des menuiseries du réfetoire, des dortoirs 1-2-3-4,
salle de vie 1-2 et la salle d'accueil et de motricité, suivant plans Electrique ou CVC, et raccordement sur câblage en
attente au lot Electricité ou CVC
03.2.4 1
Description porte simple action SOLEAL PY
Porte Simple action de Type SOLEAL PY de Technal ou équivalent.
Gamme permettant le respect de la norme NF EN14351-1 (marquage CE fenêtre et portes extérieures).
Concept de porte à rupture thermique totale, 1 et 2 vantaux, en module de 55 mm dormant et ouvrant, avec ferme
C.C.T.P.
...Suite de "03.2.4 1 Description porte simple action SOLEAL PY..."
porte invisible et seuil PMR étanche.
Les Dormants
Profilés tubulaires symétriques à 3 chambres de 55 mm à rupture thermique.
Principe modulaire dormant / ouvrant autour d’une cage d’équerre de 38 mm
Un profilé mono chambre à rupture thermique, utilisable en dormant ou traverse haute dans le cas d’ensembles
menuisés, permet l’intégration d’un ferme porte.
La rupture thermique centrée est obtenue par une double barrette sertie de 20 mm en PA6.6 chargée à 25% de fibre
de verre.
Les profilés intérieurs et extérieurs liaisonnés par les barrettes.
L’équerre permet l’assemblage en coupe d’onglet par sertissage.
Dormants de 38 et 15 avec double rainures permettant le clippage de tôle 15/10, et le montage de couvre joint,
bavette et de tapées de doublage de 270mm.
Les Ouvrants
Profilés tubulaires symétriques à 3 chambres de 55 mm.
La rupture thermique centrée est obtenue par une double barrette sertie de 20 mm en PA6.6 chargée à 25% de fibre
de verre.
Les profilés permettent des compositions d’ouvrants (3 cotés) avec plinthe ou périphérique (4 cotés), ainsi que
l’ouverture intérieure et extérieure sur paumelles pour solution simple action ou indépendante.
Les profilés intérieurs et extérieurs liaisonnés par les barrettes.
L’équerre permet l’assemblage en coupe d’onglet des ouvrants périphériques par sertissage.
Des doubles embouts permettent l’assemblage de plinthe ou traverses intermédiaires en coupe droite.
Prise de volume
Principe de parclose à pelle alu sur alu.
L’ensemble des 7 joints sont tournant, 1 joint extérieur et 6 joints intérieurs (Noir ou Gris 7040).
Prise de volume de 4 à 42 mm sans élargisseur de feuillure, de 44 mm à 70 mm avec élargisseur.
Etanchéité
Ouverture sur paumelles :
L’étanchéité entre dormant et ouvrant est sur le principe d’une double barrière par joint tournant (noir ou gris 7040)
thermo plastique vulcanisé (TPV).
Ouverture anti pince doigts par joint thermo plastic.
Seuils : PMR Bâtiment > en ouverture intérieure et extérieure par double joints brosse et joint de battement TPV
Drainage
Drainage en façade par trous oblongs et protégés par un déflecteur.
Accessoires
L’ensemble de la visserie est a empreinte Torx
Les accessoires et joints visibles de l’extérieur sont disponibles en noir ou gris 7040.
Les joints caches rainures sont en gris 7035.
Béquilles et poignées
Béquille double avec rosette et double sur plaque avec carré de 8 mm
Béquille et poignée de tirage sur plaque.
Béquille double avec saillie réduite pour volet roulant extérieur.
Poignées de tirage (modèle déposé)
Serrures
L’offre serrure 3 points et multi points :
L’offre permet à souhait d’ajouter des points de verrouillages supplémentaires, pêne à bascule de face ou vertical pour
des portes de grande hauteur.
La serrure 3 points avec relevage permet le verrouillage des points en relevant la béquille
Les Articulations
Paumelles
Montage en Feuillure
Paumelles en feuillure 2 ou 3 lames avec réglages invisibles
L’axe des paumelles de diamètre 12 mm permet de reprendre des charges par vantail jusqu'à 150 kgs.
L’assemblage des paumelles se fait sans usinage, par insert glissé dans les rainures ouvrant et dormant.
Un outil adapté à la paumelle permet un réglage en hauteur de la porte en position fermée sur chantier.
Montage en applique
Paumelles en appliques 2 lames, permettent les ouvertures sur pivot frein au sol avec axe déporté de 36 mm.
Usinage par gabarit de perçage.
Ferme porte invisible
Le ferme porte hydraulique invisible de force 3 à 6 est encastré dans la traverse haute du dormant en châssis simple
ou ensemble menuisé.
Il permet un blocage de la porte à 90° et une butée de réglage intégrée à la glissière permet d’en limiter l’ouverture.
3 réglages permettent de faire varier indépendamment, la vitesse de fermeture, le frein à l’ouverture ainsi que l’à-coup
final.
Le ferme porte permet l’ouverture et la fermeture des portes sur paumelles (intérieure ou extérieure) ainsi que portes
C.C.T.P.
...Suite de "03.2.4 1 Description porte simple action SOLEAL PY..."
va et vient sur crapaudine, jusqu’à 150 kg par vantail.
Composition de châssis
Ensemble de meneaux et traverses, simple ou double parclosage avec possibilité de renfort acier, tubulaire ou plat.
La traverse spécifique au ferme porte invisible, assemblée en coupe droite, permet le double parclosage et de
reprendre un fixe ou un ouvrant SOLEAL en partie haute.
Des meneaux de liaisons permettent l’assemblage dos à dos des châssis.
Les assemblages en coupe droite sont réalisés par des doubles embouts et goupilles à visser inox type Torx.
Des profilés permettent la reconstitution de battée sur dormant ou ouvrant simple action et va et vient en utilisant les
profilés multi usage de 38 mm.
Un cache rainure PVC de verrouillage (brevet) assure le maintient des profilés de reconstitution, ainsi que la continuité
de la rupture de pont thermique.
Localisation :
-Pour les portes d'entrée.
03.2.4 2
Description fenêtre battante SOLEAL MINIMAL
Fenêtre battante de type SOLEAL MINIMAL de Technal ou équivalent.
Gamme homologuée sous avis technique permettant le respect de la norme NF EN14351-1 (marquage CE fenêtre et
portes extérieures), ainsi que du marquage NF profils.
Châssis Fixe
L'huisserie périphérique sera réalisée par un profilé tubulaire multi chambres de 55 mm d'assise formant feuillure.
La rupture de pont thermique sera obtenue en son centre par une double barrette sertie de 20 mm en PA6.6 chargée
à 25% de fibre de verre.
L'assise de ce profilé sera en forme de rainure pouvant recevoir un profilé de type couvre joint, bavette, tapée ou autre
habillage indispensable.
Les arrêtes d'angle des profilés employés seront franches et vives.
La feuillure recevra un joint à lèvre en EPDM pour accueillir le remplissage qui reposera sur des cales d'assise en
polyamide.
Ce joint sera continu et ininterrompu dans les angles pour garantir une parfaite étanchéité.
Le remplissage sera maintenu par une parclose directement crochetée sur le profilé.
Un joint à bourrer en EPDM viendra verrouiller ce crochetage en s'insérant entre le remplissage et la parclose.
L'assemblage de ce cadre sera réputé étanche et réalisé en coupe d'onglet par équerre à sertir en aluminium.
Le drainage des eaux sera caché. L'utilisation de déflecteur ou tout autre système apparent sera interdit.
Dans le cas d'assemblage de châssis en bande filante, des profilés spécifiquement adaptés par le fabricant seront mis
en œuvre.
Un système de joint EPDM filant viendra parfaire l'étanchéité et permettra le drainage caché des eaux.
Fenêtre ou Porte Fenêtre à 1 vantail ou à 2 vantaux
La partie dormant
Le cadre périphérique sera réalisée par un profilé tubulaire multi chambres de 55 mm d'assise par 52 mm de masse
vue.
La rupture de pont thermique sera obtenue en son centre par une double barrette sertie de 20 mm en PA6.6 chargée
à 25% de fibre de verre.
L'assise de ce profilé sera en forme de rainure pouvant recevoir un profilé de type couvre joint, bavette, tapée ou autre
habillage indispensable.
L'étanchéité entre dormant et ouvrant sera réalisée par une double barrière de joints continus et ininterrompus dans
les angles.
La première barrière sera réalisée par un joint central en EPDM cellulaire bi dureté continu et ininterrompu dans les
angles du profilé dormant.
Une pièce d'angle spécifique garantira le parfait maintien et la continuité de ce joint central sur le profilé dormant.
L’étanchéité des angles sera renforcée par injection d’un mastic butyle.
La seconde barrière sera réalisée par un joint continu et ininterrompu dans les angles du battement du profilé ouvrant.
Le drainage de la feuillure sera réalisé au moyen d'un procédé approprié permettant d'éviter l'utilisation de déflecteur.
Dans le cas d'assemblage de châssis en bande filante, des profilés spécifiquement adaptés par le fabricant seront mis
en œuvre.
Un système de joint EPDM filant viendra parfaire l'étanchéité et permettra le drainage caché des eaux.
La partie ouvrante
Ouvrant Minimal
La partie ouvrante sera réalisée par un profilé tubulaire multi chambres de 65 mm de profondeur formant ouvrant et
venant se masquer derrière le battement du dormant.
La rupture de pont thermique sera obtenue par une barrette de forme permettant le clippage de la parclose extérieure
C.C.T.P.
...Suite de "03.2.4 2 Description fenêtre battante SOLEAL MINIMAL..."
qui maintiendra le vitrage.
Cette parclose sera en thermo plastique isolant, visible dans sa partie haute et formant un pan coupé.
Dans le cas d'une application deux vantaux, le battement central aura une masse vue de 66 mm.
La face extérieure du profilé ouvrant et du profilé dormant seront au même nu.
La feuillure recevra un joint à lèvre en EPDM pour accueillir le remplissage qui reposera sur des cales d'assise en
polyamide.
Ce joint sera continu et ininterrompu dans les angles pour garantir une parfaite étanchéité.
Le remplissage sera maintenu par une parclose directement crochetée sur le profilé.
Un joint à bourrer en EPDM viendra verrouiller ce crochetage en s'insérant entre le remplissage et la parclose.
La partie ouvrante s'articulera à l'aide de paumelles réglables 3 lames chemisées fixées sur le dormant par insert et
vis inox de type Torx.
Le système de fermeture sera réalisé par boitier crémone monodirectionnel encastré dans le profilé ouvrant.
La manœuvre s'effectuera par poignée en aluminium de type béquille identique à celles des portes alu du présent lot.
Cette poignée sera dans l’axe de la masse vue intérieure du battement central.
L’ouverture sera de type à la française.
Seuil pour PMR
Un profilé seuil pour Personnes à Mobilité Réduite équipera les portes fenêtres à ouverture intérieure.
Ce profilé sera à rupture de pont thermique et mécaniquement assemblé avec l'huisserie dormante pour garantir une
parfaite étanchéité.
Le profilé ouvrant de type apparent recouvrant le seuil recevra un profilé faisant office de rejet d'eau avec joint
d'étanchéité en EPDM.
Le système employé pour réaliser la porte fenêtre équipée de seuil pour PMR fera l'objet de PV d'essais AEV de la
part du fabricant.
Ensemble composé
Les profilés traverse et meneau employés pour les ensembles composés seront correctement dimensionnés pour
satisfaire aux exigences.
Ils feront partie intégrante de la gamme du fabricant pour une totale et parfaite adaptation à l'application à réaliser.
Leur assemblage sera réalisé au moyen de pièces spécialement adaptées pour garantir le maintien mécanique ainsi
que l'étanchéité.
Le choix des profilés à employer pour traverse et meneau sera soumis à l'approbation de l'architecte et du bureau de
contrôle.
Cas de pose : suivant plans soit en tunnelou soit en par dormant standard et fixation de bavette et tapées, reprise
doublage de 270 mm.
Les pattes de poses sont fixées au châssis par l’intermédiaire d’un clameau qui assure la continuité de la rupture
thermique.
Localisation :
-Pour les menuiseries fixes et ouvrantes.
03.2.4 3
Descriptif vitrage Electrochrome
la performance thermique globale de l’enveloppe est assurée par la mise en place de vitrages SageGlass de SAINT
GOBIN ou équivale à teinte variable électroniquement assurant une fonction de contrôle solaire par obscurcissement
progressif des vitrages. Ces vitrages sont pilotés par commande électrique. Le titulaire du présent lot doit la pose non
seulement des vitrages SageGlass, mais aussi la mise en place de tout le système SageGlass décrit ci-après,
permettant le pilotage de ces vitrages.
Plusieurs niveaux de performances énergétiques sont atteignables par ces vitrages, leur obscurcissement permettant
d‘obtenir 4 couples de valeurs Transmission lumineuse / Facteur solaire.
Les interrupteurs manuels permettant de contrôler la teinte des vitrages, équipés de LEDs indiquant l’état de teinte
des vitrages, sont reliés par bus au système de contrôle.
Etat claiir :
-Transmission lumineuse TL (%) : 57.3.
-Facteur solaire g : 0.36.
C.C.T.P.
...Suite de "03.2.4 3 Descriptif vitrage Electrochrome..."
-Réflexion Extérieure Rle (%) : 14.
-Transmission thermique Ug (W/m²°K) : 1.1.
Etat Intermédiaire 1 :
Etat Intermédiaire 2 :
Etat Teinté maximum :
Il est important que les vitrages puissent se teinter jusqu’à 1% de transmission lumineuse pour gérer l’éblouissement
du soleil.
Le pilotage des vitrages être assuré manuellement, selon les scénarios de programmation souhaités par le Maître
d’Ouvrage. Ce point devra faire l’objet d’une validation avec le Maître d’Ouvrage.
La commutation des vitrages de la position la plus claire à la position intermédiaire 1 ne dépasse pas 10mn en usage
normal (température de 20°c extérieure). La commutation des vitrages fonctionne même avec températures
extérieures négatives (le système sera seulement ralenti).
DESCRIPTION DES VITRAGES
Description
Les vitrages de la verrière sont des vitrages isolants avec une fonctionnalité électrochrome. Sous l’action d’un très
faible courant électrique, le vitrage peut passer d’un état clair à un état teinté sombre (et inversement) sans altération
de la visibilité. Le vitrage reste toujours transparent en journée quand on regarde de l’intérieur vers l’extérieur du
bâtiment.
En remplacement de systèmes standards de stores mécaniques intérieurs ou extérieurs, ces vitrages sont une
solution transparente pour les verrières permettant de contrôler dynamiquement le niveau de lumière naturelle et de
chaleur entrant à l’intérieur d’un bâtiment.
Matériau/fabrication/finition
La composition proposée pour les vitrages sur ce projet est la suivante :
-Vitrage extérieur feuilleté 4mm durci clair, intercalaire SentryGlass Plus de 0,89mm, 2,2mm avec couche
électrochrome.
-Espaceur INOX noir 16mm avec remplissage au Argon (90%)
-Vitrage intérieur feuilleté 44.2 durci avec une couche basse émissive
-Epaisseur du vitrage : 32mm, poids = 40kg/m²
La composition du vitrage est donnée à titre indicatif et devra faire l’objet d’une étude complémentaire à la
charge de l’entreprise sélectionnée.
DESCRIPTION DU SYSTEME DE CONTRÔLE
SAGE fournit tous les composants électroniques et une interface logicielle pour gérer 4 niveaux de transmission
lumineuse : clair, deux niveaux intermédiaires et une position teinte maximum. Le pilotage manuel de l’installation se
fait au moyen d’interrupteurs spécifiques.
Coffrets de commande
Fonction
Les coffrets de commande contiennent les contrôleurs qui assurent le pilotage automatique et manuel de l’installation.
Les coffrets sont connectés aux vitrages et aux capteurs via les boîtiers de regroupement et aux interrupteurs via le
câble de communication. Il y a un coffret principal qui contient l’unité centrale ; tous les coffrets sont reliés entre eux
via le câble de communication.
Description
Les coffrets sont en métal et peints en blanc :
-Dimensions h x l x d : 920mm x 460mm x 100mm
C.C.T.P.
-Alimentation monophasé 230Vac, 50Hz
-Puissance maximale : 600W
-Indice IP : 20
Le coffret doit être installé en intérieur dans un local ventilé : Le montage préconisé est un montage mural en position
verticale.
Boîtiers de répartition
Fonction
Les boîtiers de répartition sont des boîtes de jonction entre les vitrages et les coffrets de commande, et permettent de
diminuer le nombre de câbles de l’installation.
Description
Les boîtiers de regroupement ont les caractéristiques suivantes :
-Capacité : 4 câbles 12 conducteurs
-Type de borniers : borniers à vis
-Indice IP : 67
Interrupteurs
Fonction
Les interrupteurs permettent le pilotage manuel des vitrages SageGlass : on peut choisir l’état de teinte de groupes de
vitrages définis parmi les quatre états proposés. Des LEDs indiquent l’état de teinte des vitrages sur l’interrupteur et
leur mode de pilotage (AUTO ou MANUEL).
Description
Les interrupteurs sont blancs, fournis avec une plaque de finition et peuvent être encastrés :
-Alimentation : 12Vdc (via le coffret de commande)
-Puissance maximale : 1W
Les interrupteurs sont connectés aux coffrets de commande à l’aide du câble de communication ; ils sont mis en
réseau avec les coffrets de commande.
Câble 12-conducteurs
Fonction
Les câbles 12 conducteurs assurent la liaison entre les boîtiers de regroupement et les coffrets de commande.
Description
Ce sont des câbles multiconducteurs en PVC avec une double isolation.
-Nombre de conducteurs : 12
-Section des conducteurs : 0,82mm²
-Diamètre extérieur : 9mm
-Gaine : PVC
-Tension nominale : 300V
-Température de fonctionnement : -20…70°C
Câble d’extension vitrage
Fonction
Les câbles d’extension vitrage permettent la connexion entre les vitrages (1 câble par vitrage) et les boîtiers de
regroupement. Une extrémité du câble est équipée avec un connecteur.
Description
-Nombre de conducteurs : 2, 3 ou 4 conducteurs
-Section des conducteurs : 0,33mm²
-Gaine : PVC
Câble de communication
Fonction
Le câble de communication permet de connecter en réseau les interrupteurs et les coffrets de commande.
Description
C.C.T.P.
-Nombre de conducteurs : 4 (dont 1 paire blindée)
-Section des conducteurs de puissance : 0,82mm²
-Section des conducteurs de communication : 0,33mm²
-Gaine : PVC
Connexion au réseau électrique général
Fonction
Chaque coffret de commande doit être alimenté en 230Vac monophasé 50Hz. La puissance maximale de chaque
coffret est de 600W.
NOTA 1 :
Le lot en charge des courants forts et faibles doit :
Amenée des câblages, des puissances électriques, circuits de terre nécessaires au fonctionnement du système
SageGlass, au droit des coffrets de commande installés par le présent lot dans le local technique.
-Alimentation 230Vac monophasé
-Fréquence 50Hz
-Puissance maximale d’un coffret de commande : 600W
Une alimentation par coffret
En option, prévoir le report d'alarme technique et le report de la position des vitrages sur la GTC.
Le présent lot doit :
-Mise à la terre de toutes structures métalliques
-Connexion des coffrets de commande SageGlass au réseau électrique général du bâtiment : alimentation
électrique, mise à la terre, branchement des câbles de retour d’information GTB
-Fourniture et pose de tous câblages et équipements du système SageGlass, depuis les coffrets de commande
installés par le présent lot dans le local technique, jusqu’aux vitrages SageGlass,
Les vitrages SageGlass à teinte variable électroniquement étant alimentés en très basse tension, les câbles et
alimentations étant de classe 2, il n’y a pas de règle d’isolement particulière à prendre en compte pour ces vitrages.
NOTA 2 : le vitrrage électrochromme sera posé en fin de chantier, prévoir la mise en place de double vitrage isolant
provisoire pendant le chantier jusqu'à la pose du vitrage définitif.
Localisation :
-Pour les menuiseries extérieures du réfectoire et des salles de vie 1-2.
03.2.4 4
TYPE A : Fenêtre de 1.00x1.50mht
Fenêtre de 1.00 x 1.50 mht à 1 vantail ouvrant à la française avec double vitrage isolant feuilleté à grands carreaux.
Suivant détail architecte.
Localisation :
-Repère " A ".
03.2.4 5
TYPE B : Ensemble 3.50x1.50mht electrochrome
Ensemble de 3.50 x 1.50 mht avec double vitrage isolant feuilleté type Sageglass ou équivalent à grands carreaux,
composé de :
- 1 châssis de 0.50 x 1.50 mht à 1 vantail ouvrant à la française.
- 1 châssis fixe de 3.00 x 1.50 mht.
Localisation :
-Repère " B ".
03.2.4 6
TYPE C : Ensemble de 3.40x2.45mht
Ensemble de 3.40 x 2.45 mht avec double vitrage isolation feuilleté à grands carreaux composé de :
- 1 porte de 2.20 x 2.45 mht avec un ouvrant de 1.10 x 2.45 mht équipé d'une serrure 3 points à cylindre européen,
bâton de maréchal, 2 faces, en acier brossé ou inox, d = 4 ou 6cm, et d'un semi-fixe de 1.10 x 2.45 mht équipé d'une
crémone pompier. Porte équipée d'un bandeau avec 2 fermes portes à coulisses avec sélecteur de fermeture intégré
de Geze ou équivalent
C.C.T.P.
...Suite de "03.2.4 6 TYPE C : Ensemble de 3.40x2.45mht..."
- 1 montant en profilé dito menuiserie de 10 cm de large formant tapée pour reprise de la cloison venant butée contre
l'ensemble menuisé.
Localisation :
-Repère " C ".
03.2.4 7
TYPE D : Ensemble de 6.00x2.15mht
Ensemble de 6.00 x 2.15 mht avec double vitrage isolant feuilleté à grands carreaux, composé de :
- 2 portes de 1.00 x 2.15 mht équipées d'une serrure 3 points à cylindre européen avec molette intérieure.
- 1 châssis fixe de 4.00 x 2.15mht.
Localisation :
-Repère " D ".
03.2.4 8
TYPE E : Porte de 1.60x2.15mht
Porte de 1.60 x 2.15 mht avec double vitrage isolant feuilleté à grands carreaux composé d'un ouvrant de 1.00 x 2.15
mht équipé d'une serrure 3 points à cylindre européen avec molette intérieure, et d'un semi-fixe de 0.60 x 2.15 mht
équipé d'une crémone pompier.
Localisation :
-Repère " E ".
03.2.4 9
TYPE F : Ensemble de 4.40x2.15mht
- 1 porte de 1.60 x 2.15 mht avec un ouvrant de 1.00 x 2.15 mht équipé d'une serrure 3 points à cylindre européen
avec molette intérieure, et un semi-fixe de 0.60 x 2.15 mht équipé d'une crémone pompier.
Localisation :
-Repère " F ".
03.2.4 10
TYPE G : Porte de 1.00x2.15mht
Porte de 1.00 x 2.15 mht avec double vitrage isolant feuilleté à grands carreaux, et équipée d'une serrure 3 points à
cylindre européen avec molette intérieure.
Localisation :
-Repère " G ".
03.2.4 11
TYPE H : Fenêtre fixe de 1.00x2.15mht
Fenêtre fixe de 1.00 x 2.15 mht avec double vitrage isolant feuilleté à grands volumes.
Localisation :
-Repère " H ".
03.2.4 12
TYPE I : Ensemble de 3.60x2.15mht
- 1 porte de 1.60 x 2.15 mht avec un ouvrant de 1.00 x 2.15 mht équipé d'une serrure 3 points à cylindre européen
avec molette intérieure, et un semi-fixe de 0.60 x 2.15 mht équipé d'une crémone pompier.
C.C.T.P.
...Suite de "03.2.4 12 TYPE I : Ensemble de 3.60x2.15mht..."
Localisation :
-Repère " I ".
03.2.4 13
TYPE J : Fenêtre fixe de 0.50x2.15mht
Fenêtre fixe de 0.50 x 2.15 mht avec double vitrage isolant feuilleté à grands volumes.
Localisation :
-Repère " J ".
03.2.4 14
TYPE K : Ensemble 3.50x2.15mht electrochrome
Ensemble de 3.50 x 2.15 mht avec double vitrage isolant feuilleté type Sageglass ou équivalent à grands carreaux,
composé de :
- 1 porte de 1.00 x 2.15 mht équipées d'une serrure 3 points à cylindre européen avec molette intérieure.
Localisation :
-Repère " K ".
03.2.5
Volets roulants
03.2.5 1
Volet roulant aluminium
Tablier à lames aluminium avec lame finale en aluminium extrudé.
Coulisses en aluminium extrudé avec joint à lévres fixées sur maçonnerie.
Teinte au choix du maître d'ouvrage.
Manoeuvre à moteur avec inverseur à commande filaire.
Contact de commande pour ouverture et fermeture à la charge du présent lot. Câblage sur attente lot Electricité ou
Plomberie.
L'alimentation jusqu'au moteur est à la charge du lot Electricité
L'alimentation jusqu'au bouton poussoir et le bouton de commande est à la charge du lot Electricité.
La commande centralisé de l'ensemble du bâtiment à ramener dans le bureau de direction est à la charge du présent
lot.
Pour l'entrée :
Manoeuvre à moteur avec inverseur à commande filaire avec contacteur à clé extérieur (contacteur avec serrure à
cylindre européen sur organigramme).
Alimentation jusqu'au moteur à la charge du lot Electricité, mais le raccordement est à la charge du présent lot.
Liaison entre le moteur et le contacteur à clé à la charge du présent, ainsi que la fourniture et pose du contacteur à
clé.
Compris coffre en alu laqué pour la menuiseries repère C ou tôle acier galvanisé à chaud pour les autres menuiseries.
Sous face du coffre est à la charge du lot Serrurerie, pour les menuiseries avec endadrement en tôle métallique.
Sous face du coffre en tôle alu laqué, teinte dito menuiserie, à la charge du présent lot, pour les autres ouvertures.
Compris toutes sujétions d'étanchéité en périphérie du coffre.
Classement au feu : M1.
NOTA :
-le volet roulant au droit de l'ensemble d'entrée sera décomposé en 2 modules avec une commande pour le châssis
du bureau et une commande pour la porte.
-le volet roulant au droit de l'ensemble d'entrée sera positionné à l'interieur du bâtiment.
Localisation :
C.C.T.P.
...Suite de "03.2.5 1 Volet roulant aluminium..."
-Pour les menuiseries extérieures repère " A " des dortoirs 1-2-3-4.
-Pour les menuiseries extérieures repère " B " et " C ".
03.2.6
Store de protection solaire
03.2.6 1
Store screen ext motorisé
PANNEAU TOILE en textile de verre tissé enrobé de PVC.
Tissage aéré satiné permettant une visibilité vers l'extérieur et un passage de l'air.
Du type SOLOSCREEN de GREISSER ou équivalent.
Teinte au choix de l'architecte dans la gamme du fabricant, y compris blanc.
Bords verticaux du panneau renforcés par un apport de thermoplastique.
Bas de toile renforcé par une traverse finale :
- en profil extrudé d'aluminium anodisé ou laqué de même teinte que la menuiserie.
Mini coffre en alu laqué dito menuiserie alu.
Au droit des portes, le coffre sera fixé sur l'ouvrant.
MECANISME & MANOEUVRE comprenant :
Manoeuvre par moteur électrique incorporé dans le caisson.
Contact de commande à la charge du présent lot. Câblage sur attente lot Plomberie ou Electricité.
L'alimentation jusqu'au moteur est à la charge du lot Electricité
L'alimentation jusqu'au bouton poussoir et le bouton de commande est à la charge du lot Electricité.
Pour chaque screen prévoir :
-1 commande individuelle.
-1 commande groupée pour l'ensemble du bâtiment ramenée dans le bureau de direction.
La commande centralisé de l'ensemble du bâtiment à ramener dans le bureau de direction est à la charge du présent
lot.
GUIDAGE comprenant :
-Coulisses droites en aluminium extrudé anodisé ou laqué de teinte assortie à la menuiserie.
Localisation :
-Pour les menuiseries repère " D " et " F ".
03.2.7
Organigramme
03.2.7 1
Organigramme
Combinaison des clés de toutes les portes extérieures et intérieures selon organigramme avec passe général compris
:
-Gravage sur cylindre et clé (par le fabricant) du N° de porte.
-Etiquetage sur porte-clés (3 clés par porte).
-Fourniture en 3 exemplaires du schéma de combinaison.
Le lot Menuiserie Bois est responsable de l'établissement de l'organigramme
Le présent lot se mettra en relation avec le Menuisier Bois pour la combinaison des canons nécessaires. Le Menuisier
Bois doit la fourniture et la pose de ses canons.
Localisation :
-Pour les portes ci-avant.
C.C.T.P. OPTION VELUM PATIO MOTRICITE
03.3
03.3.1
Vélum romain
03.3.1 1
Vélum romain motorisé en textile Ferrari
Fourniture et pose d'un vélum romain motorisé de Roussel Store avec toile Ferrari textile, ou équivalent, l'ensemble
comprend :
-un caisson en aluminium extrudé fixé mécaniquement au mur extérieur, de couleur au choix dans la gamme du
fabricant.
-un sytème de guidage à coullisse en câbles en acier inox, compris pouliées, fixé sur parois.
-manoeuvre par commande électrique depuis l'intérieur à prévoir seule l'amené électrique est prévu par l'électricien..
-mise en place d'un anémomètre.
-une toile de type Soltis 92 de Ferrari textile, ou équivalent, textile micro-aérés pour la protection solaire, coloris au
choix de l'architecte dans la gamme du fabricant.
Poids : 420 g/m².
Epaisseur 0.45mm.
Laize : 177 cm.
Résistance à la rupture (chaîne/trame) : 310/210 dan / 5 cm.
Résistance à la déchirure (chaîne/trame) : 45/20 daN.
Réaction au feu : B-s2, d0.
Traitement fongistatique : Degré 0, excellent.
Compris tous accessoires et toutes sujétions de mise en oeuvre.
Localisation :
OPTION VELUM POUR PATIO MOTRICITE :
-Pour le patio de la salle de motricité.
C.C.T.P. OPTION VELUM PATIO REPAS
03.4
03.4.1
Vélum romain
03.4.1 1
Vélum romain motorisé en textile Ferrari
Fourniture et pose d'un vélum romain motorisé de Roussel Store avec toile Ferrari textile, ou équivalent, l'ensemble
comprend :
-un caisson en aluminium extrudé fixé mécaniquement au mur extérieur, de couleur au choix dans la gamme du
fabricant.
-un sytème de guidage à coullisse en câbles en acier inox, compris pouliées, fixé sur parois.
-manoeuvre par commande électrique depuis l'intérieur à prévoir seule l'amené électrique est prévu par l'électricien..
-mise en place d'un anémomètre.
-une toile de type Soltis 92 de Ferrari textile, ou équivalent, textile micro-aérés pour la protection solaire, coloris au
choix de l'architecte dans la gamme du fabricant.
Poids : 420 g/m².
Epaisseur 0.45mm.
Laize : 177 cm.
Résistance à la rupture (chaîne/trame) : 310/210 dan / 5 cm.
Résistance à la déchirure (chaîne/trame) : 45/20 daN.
Réaction au feu : B-s2, d0.
Traitement fongistatique : Degré 0, excellent.
Compris tous accessoires et toutes sujétions de mise en oeuvre.
Localisation :
OPTION VELUM POUR PATIO REPAS :
-Pour le patio repas.
C.C.T.P.
Table des matières
03.1 PRESCRIPTIONS TECHNIQUES
03.1.1 Objet du marché - normes et règlements
03.1.2 Spécifications particulières à ce lot
03.1.3 Demarche H.Q.E. (Haute Qualité Environnementale) - Charte de chantiers à faibles
nuisances
03.1.4 Coordination avec les corps d'état
1
1
2
2
2
03.2 MENUISERIES ALUMINIUM - OCCULTATION
03.2.1 Note acoustique
03.2.2 Etanchéité à l'air
03.2.3 Précadre en aluminium
03.2.4 Menuiseries aluminium
03.2.5 Volets roulants
03.2.6 Store de protection solaire
03.2.7 Organigramme
• OPTION VELUM PATIO MOTRICITE
3
3
3
4
4
12
13
13
13
03.3.1 Vélum romain
• OPTION VELUM PATIO REPAS
14
14
14
03.4.1 Vélum romain
15
15

Télécharger le document - Communauté de Communes du Volvestre

Transcription

Documents pareils

CCTP QUANTITATIF ESTIMATIF

Engagement - Service public

CRESSY SUR SOMME

MARCHÉS DE SERVICES POUR L`ANNÉE 2010 Selon l`Article 133

Mairie d`ALBI 81000 - ALBI UN MENUISIER (H/F)

CENTRE COMMUNAL D`ACTION SOCIALE COMMUNE de 79260

aafficheconstruction 39 logements à Boulogne sur mer

Construction de 8 lgts collectifs THPE

09 066 - Institut Lemonnier

Construction d`une maison individuelle
