Catalogue ESD - ses

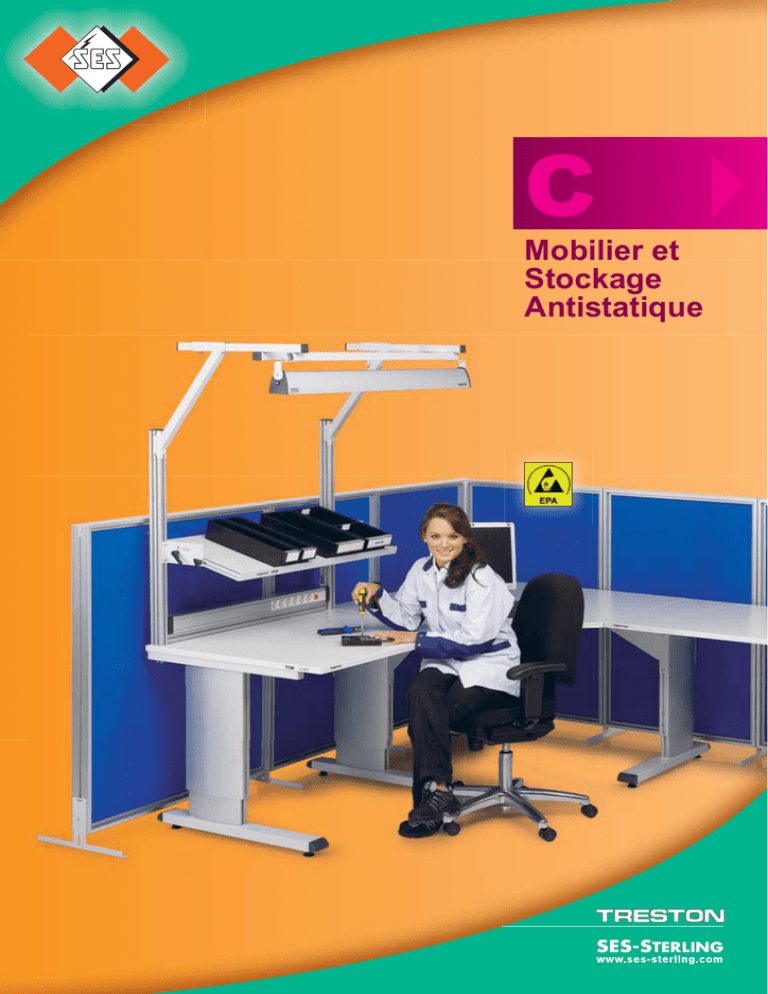

C
Mobilier et
Stockage
Antistatique
Materiel ESD
ESD signifie décharge électrostatique.
Spécialiste de la fourniture de mobilier et systèmes de stockage ESD pour l'industrie électronique, nous proposons notamment
des postes de travail, des armoires, des chariots, des chaises et bacs ESD.
En utilisant notre gamme ESD de grande qualité, vous protégerez vos composants électroniques et mettrez fin aux problèmes
liés aux dangers des décharges électrostatiques.
Créer une zone de protection ESD demande une prise en compte de chaque étape - de la réception du composant au produit
fini - et nécessite l'utilisation de vêtements et chaussures certifiés ESD, un sol protégé, des systèmes de stockage et mobilier
anti statiques afin de maintenir cette protection en continu.
En associant l'utilisation de produits de haute qualité et un personnel formé, vous pouvez maintenir efficacement une protection
ESD.
QUALITE
Les produits TRESTON sont aux normes ISO 9001. La certification inclut le design, le développement, la fabrication et la commercialisation des gammes stockage et mobilier. La gamme ESD est conforme à la norme standard internationale IEC 613405-1. Les produits ESD répondent aux exigences des salles blanches et aux normes internationales ISO 14644-1classe 7 (le nombre de particules est inférieur à 10 000 par m3 d'air).
PROPRIÉTÉS DES MATÉRIAUX DE PROTECTION ESD
Plan de travail ESD lamifié dissipant de haute pression.
• Résistance
surface à la terre 106 - 108 Ω
surface à la surface 106 - 109 Ω
• Résistance à la chaleur, à la fusion de soudure et à la
plupart des produits chimiques et solvants.
• Résistance aux chocs.
• Peinture époxy dissipative : Résistivité de surface 105-109 Ω
Matériau plastique ESD
- Polypropylène conducteur : PP
• Résistivité de surface
• Résistivité volumique
• Tolérance aux températures
103 - 106 Ω/carré
103 - 106 Ωxcm
-20... +70°C
- Polystyrène conducteur : PS
103 - 106 Ω/carré
103 - 106 Ωxcm
-40... +65°C
COLORIS
Les coloris reproduits sont aussi fidèles que les techniques d’impression le permettent.
Gris clair RAL7035
C-2
Gris RAL7045
TABLE DES MATIERES
Postes TWB et accessoires . . . . . . . . . . . . . . . . .C-4
- Réglage en hauteur par clé ALLEN
- Réglage en hauteur par poignée rétractable
- Réglage en hauteur par motorisation électrique
- Réglage plateau inclinable
Postes TTP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-8
Postes TTPH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-9
Etablis mobiles TSAP . . . . . . . . . . . . . . . . . . . . . .C-9
Caissons métalliques TML . . . . . . . . . . . . . . . . .C-11
Caisson éco TLMC . . . . . . . . . . . . . . . . . . . . . . . .C-12
Rampes lumineuses . . . . . . . . . . . . . . . . . . . . . .C-13
Lampe loupe leds . . . . . . . . . . . . . . . . . . . . . . . . .C-14
Accessoires informatiques . . . . . . . . . . . . . . . . .C-15
Chariots universels TWTR . . . . . . . . . . . . . . . . .C-16
Chariots industriels TIT . . . . . . . . . . . . . . . . . . .C-17
Chariots réglables TTRTA . . . . . . . . . . . . . . . . . .C-18
Chariots SMD . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-19
Chaises et repose-pieds
pour l'industrie et l'atelier . . . . . . . . . . . . . . . . . .C-20
Cloisons modulaires . . . . . . . . . . . . . . . . . . . . . .C-22
Rayonnages . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C-24
Bacs, bracelets, connexions, tapis . . . . . . . . . .C-25
Systèmes de stockage
(armoires, rotatifs, bacs et stands) . . . . . . . . . .C-26
EMBALLAGE TRESTON
Chaque poste TWB / TTP / TTPH / et chariot TCTR / TSAP / TTRT sont emballés
individuellement dans un carton contenant les notices de montage. Toutes les pièces détachées sont logées dans des alvéoles en polystyrène permettant une protection maximale. L’assemblage, très aisé, est facilité par une notice jointe.
C-3
●
POSTES DE TRAVAIL REGLABLES TWB
Poste réglable par clé ALLEN. Capacité de charge statique U.R. de 250 kg
Postes de travail réglables TWB
Trois choix de réglage des hauteurs de travail entre
700 et 1.100 mm avec clé ALLEN, avec poignée rétractable ou avec moteur électrique. Piètement en profil
aluminium autobloquant donnant une grande robustesse et rigidité à l’ensemble. Les pièces en acier sont
recouvertes de peinture époxy gris clair RAL 7035. Le
plan de travail est en stratifié ESD de 25 mm d’épaisseur. Pieds ajustables pour mise à niveau.
Code
TWB811 ESD
TWB815 ESD
TWB818 ESD
Plateau (mm)
800 x 1073
800 x 1500
800 x 1800
Poste réglable par poignée rétractable. Capacité de charge statique U.R. de 200 kg. Goulotte métallique pour
câble inclus.
Code
TWB811C ESD
TWB815C ESD
TWB818C ESD
Plateau (mm)
800 x 1073
800 x 1500
800 x 1800
Poste réglable par moteur électrique. Réglage électrique
rapide de 19 secondes entre minimum et maximum.
Capacité de charge statique U.R. de 200 kg. Goulotte
métallique pour câble inclus.
Code
TWB811EL ESD
TWB815EL ESD
TWB818EL ESD
Plateau (mm)
800 x 1073
800 x 1500
800 x 1800
Etablis mobiles TCTR ESD
Hauteur réglable par clé ALLEN de 690 à 990 mm.
Une étagère inférieure est intégrée.
4 roues pivotantes Ø 100 mm dont 2 avec frein.
Capacité de charge statique 75 kg (U.R.*)/tablette.
Code
TCTR705 ESD
700 - 1100
Plateau (mm)
700 x 500
C-4
0...60°
700 - 1100
1) Poste de travail avec plateau inclinable
TWB TILT ESD
Réglable par clé ALLEN, poignée rétractable ou
moteurs électrique de 0 à 60°. Capacité de charge
100 kg UR. Caractéristiques identiques au TWB.
Fabrication sur commande.
2) Rallonge TWB804ST ESD
La nouvelle tablette peut être fixée à droite ou à
gauche du poste TWB afin d'agrandir la surface de
travail. De plus la hauteur est ajustable (au même
niveau que le plateau ou plus bas) avec des fixations
spéciales incluses. Capacité de charge statique
U.R. de cette rallonge : 50 kg. Dimensions : 800 x
400mm. Elle s'adapte à tous les postes de la gamme
TWB.
3) Table d’angle TWB1212CT ESD
Elle se fixe entre 2 postes TWB pour créer un angle
de 90°. Elle est constituée d'un plateau et fixations
incluses à monter sur les postes standards. Cela ne
nécessite pas de piètement supplémentaires.
Capacité de charge statique U.R. de cette table
d'angle : 50 kg. Dimensions : 1153 x 1153mm. Elle
ne s'adapte pas sur les postes TWB EL ni TWB C.
Réglage de l’inclinaison par clé ALLEN
Réglage de la hauteur par
clé
ALLEN
TWB811 TILT ESD
TWB815 TILT ESD
TWB818 TILT ESD
poignée
rétractable
TWB811 C TILT ESD
TWB815 C TILT ESD
TWB818 C TILT ESD
moteurs
électriques
TWB811 EL TILT ESD
TWB815 EL TILT ESD
TWB818 EL TILT ESD
Plateau
(mm)
800 x 1073
800 x 1500
800 x 1800
Réglage de l’inclinaison par poignée rétractable
clé
ALLEN
TWB811 TILT C ESD
TWB815 TILT C ESD
TWB818 TILT C ESD
poignée
rétractable
TWB811 C TILT C ESD
TWB815 C TILT C ESD
TWB818 C TILT C ESD
moteurs
électriques
TWB811 EL TILT C ESD
Plateau
(mm)
800 x 1073
800 x 1500
800 x 1800
Réglage de l’inclinaison par moteurs électriques
clé
ALLEN
TWB811 TILT EL ESD
TWB815 TILT EL ESD
TWB818 TILT EL ESD
poignée
rétractable
TWB811 EL TILT EL ESD
moteurs
électriques
Plateau
(mm)
800 x 1073
800 x 1500
800 x 1800
TWB 811 ESD
TWB 1212 CT ESD
50
0
TWB 811 ESD
C-5
●
Des accessoires modulables sont
disponibles pour ce poste ergonomique : la section supérieure peut
être divisée entre 1 ou 2 modules.
Caractéristiques
• Les pièces en acier sont recouvertes de peinture époxy gris clair
RAL 7035
• Tablettes de 26 mm d'épaisseur
en stratifié ESD.
• Les postes TWB811 peuvent être
divisés en 1 module 100 cm
divisés en 2 modules 70 cm
divisés en 2 modules 70 cm et
100 cm
1) Montants profilés TAL2XW
Nécessaires pour monter les accessoires sur les postes. Inclus 2 montants verticaux de 35 x 55 x 900 mm
et un horizontal.
Code
Dimensions (mm) Adaptable
TAL2X110W
1063 x 900
TWB 811 ESD
TAL2X150W
1489 x 900
TWB 815 ESD
TAL2X180W
1789 x 900
TWB 818 ESD
2) Châssis pour accessoires TAKK
Le châssis pour accessoire divise, en 2 modules,
l’espace entre les profilés supérieurs.
Le châssis TAKK inclut un montant vertical et un horizontal. Hauteur utile : 500 mm.
Code
TAKK150
TAKK180
1419 x 500
TWB 815 ESD
1719 x 500
TWB 818 ESD
3) Etagère TALH
Étagère réglable en hauteur de 26 mm d'épaisseur en
stratifié ESD. Capacité de charge 50 kg (U. R.*).
Se fixe sur les montants profilés TAL2XW.
Code
TALH110 ESD 310 x 1073
TWB 811 ESD
TALH150 ESD 310 x 1500
TWB 815 ESD
TALH180 ESD 310 x 1800
TWB 818 ESD
4) Demi-tablette orientable coulissante
TASH
Réglage avant-arrière, hauteur et inclinaison. Tablette
de 26 mm d'épaisseur en stratifié ESD. Chant avant
avec arrêtoir. Capacité de charge : 35 kg.
Se monte sur le châssis d’accessoires TAKK.
Code
TASH70 ESD 400 x 660 TWB 815/818 ESD
TASH100 ESD 400 x 960 TWB 811/818 ESD
C-6
5) Rails porte bacs TBP
6) Panneaux perforés TARL
7) Supports THSB
En profilé aluminium pour bacs à bec et bacs
distributeur. S’adapte sur le châssis d’accessoires TAKK, 2 profondeurs possibles.
Réversible, s’adapte à la majorité des bac.
Panneaux perforés en acier avec perforations
carrées de 9 mm au pas de 38 mm.
Crochets support outillage (voir page A-20).
Se montent sur le châssis d’accessoires
TAKK.
Permettent de suspendre les outils et de fixer
la rampe lumineuse. Fixations sur les montants TAL2XW.
Code
Dimensions (mm)
Adaptable
TBP70 ESD
685
TWB 815/818 ESD
TBP100 ESD
985
TWB 811/818 ESD
Code
TARL70
TARL100
8) Plateau pivotant TAKV
9) Tablette pour clavier TWKA
Bras pivotant. Inclinaison réglable avec blocage. Plateau pivotant sur 360°.
Bras de 590 mm. Capacité de charge 15 kg
(U.R.*). Se fixe sur les montants TAL2XW.
Tablette pour clavier avec bras articulé. Acier
époxy gris. Capacité de charge : 15 kg.
Longueur du bras : 220 mm.
Code
Plateau (mm)
TAKV400 ESD 210 x 460
Code
Dimensions (mm)
TWKA ESD
220 x 500
Dimensions (mm)
Adaptable
500 x 668 TWB 815/818 ESD
500 x 968 TWB 811/818 ESD
Code
THSB110
THSB150
THSB180
Dimensions (mm)
1073
1500
1800
Adaptable
TWB 811 ESD
TWB 815 ESD
TWB 818 ESD
10
Adaptable
TWB ESD
Adaptable
TWB ESD
10) Support pour porte-document
TWDA
Support pour porte document A3 avec bras
articulé. En acier gris époxy, gris clair.
Longueur du bras : 220 mm. Inclinaison : 75°.
Code
Dimensions (mm)
TWDA ESD
440 x 300
Adaptable
TWB ESD
12
11
11) Goulotte métallique pour câble
TWBCT
Se monte sur les piètements. La goulotte
métallique est fournie avec les postes électriques et postes à manivelles.
Code
TWBCT110
TWBCT150
TWBCT180
Dimensions (mm)
64 x 204 x 948
64 x 204 x 1375
64 x 204 x 1675
Adaptable
TWB 811 ESD
TWB 815 ESD
TWB 818 ESD
12) Jeu de serres-câbles TCC
13) Rampe électrique
Le jeu de serres câble permet de fixer les fils
solidement et proprement sur les montants et
les piètements du poste. Il s'installe dans la
fente de 8 mm du profilé.
Voir page C-12.
Code
TCC8
Jeu
5 pièces
Kit de fixation TVISCWB à prévoir pour TWB.
Adaptable
TAL2X
14) Tablette inférieure TAT
Code
TAT110 WB ESD*
400 x 828
TWB 811 ESD
TAT150 WB ESD*
400 x 1255 TWB 815 ESD
TAT180 WB ESD*
400 x 1555 TWB 818 ESD
* sur commande.
14
C-7
●
POSTES DE TRAVAIL TTP
Postes de travail robustes et économiques conçus pour une utilisation quotidienne en production comme en assemblage. La modularité de cette gamme toujours en évolution depuis 30 ans permet de proposer des matériels de haute
technicité et de grande qualité.
1. Poste TTP
Hauteur de plan de travail réglable par clé ALLEN de 650 à 900 mm.
Structure en acier époxy RAL 7045. Châssis en acier époxy gris clair
RAL 7035. Plateau de 26 mm d'épaisseur en stratifié ESD.
N°
1
2. Extension en angle TTP-K
Chaque poste peut recevoir une extension en angle.
Voir les différentes tailles dans le tableau ci-contre.
3. Table d’angle TTP-KK
2
Elle se fixe entre deux postes série TTP-K pour créer un angle de 90°.
Capacité de charge : 150 kg. (U.R.).
L'unité comprend 1 plateau, 2 pieds latéraux et 1 pied d'angle.
3
Code
Dimensions (mm)
TTP 510 ESD
500 x 1000
TTP 710 ESD
700 x 1000
TTP 712 ESD
700 x 1200
TTP 715 ESD
700 x 1500
TTP 718 ESD
700 x 1800
TTP 915 ESD
900 x 1500
TTP 918 ESD
900 x 1800
TTP 510K ESD
500 x 1000
TTP 712K ESD
700 x 1200
TTP 707KK ESD 1100 x 1100
TTP 909KK ESD 1300 x 1300
C-8
Capacité de charge U. R.
(uniformément répartie)
150 kg
300 kg
300 kg
300 kg
300 kg
300 kg
300 kg
150 kg
150 kg
150 kg
150 kg
POSTES DE TRAVAIL TTPH / TSAP
1) Poste de travail TTPH
Hauteur de plan de travail réglable par clé ALLEN de 650 à
900 mm. Capacité de charge : 300 kg (U.R.*).
Montants profilés verticaux et une tablette stratifiée de
310 mm de profondeur, réglage en hauteur de 1080 à 1550
mm, capacité de charge : 50 kg.
Structure en acier époxy RAL 7045. Plateau de 26 mm d'épaisseur en stratifié ESD.
Large gamme d'accessoires disponibles.
Code
1
Dimensions
Plan de travail
mm
Capacité de charge
(U. R.*) pour le plan
de travail
kg
TTPH712 ESD
700 x 1200
300
300
TTPH715 ESD
700 x 1500
2) Table d’angle TTPH KK
TTPH718 ESD
700 x 1800
300
Elle se fixe entre deux postes série TTPH pour créer un
angle de 90°. Cette unité comprend un plateau et tous les
éléments nécessaires. Capacité de charge : 150 kg.
TTPH915 ESD
900 x 1500
300
TTPH918 ESD
900 x 1800
300
TTPH707 KK ESD
1100 x 1100
150
TTPH909 KK ESD
1300 x 1300
150
2
3) Etabli mobile TSAP
Même construction que les tables TTP. Hauteur réglable par
clé ALLEN de 650 à 900 mm. Pour établi mobile. 4 roulettes
pivotantes Ø 100 mm dont 2 avec frein et 2 conductrices.
Capacité de charge : 150 kg (U.R.*). Tablette inférieure en
option (à commander séparément).
4) Tablette inférieure TAT
3
4
5
Pour établi mobile.
TSAP507 ESD
500 x 700
150
TSAP710 ESD
700 x 1000
150
150
TSAP715 ESD
700 x 1500
TAT507 ESD
500 x 700
40
TAT710 ESD
700 x 1000
40
TPUSH50
L = 500 mm
poignée pour TSAP
TPUSH70
L = 700 mm
poignée pour TSAP
5) Poignée pour établi mobile.
1080-1550
650-900
C-9
●
POSTES DE TRAVAIL TTPH / TSAP
Les accessoires se fixent entre les montants verticaux.
Les parties métalliques sont en acier époxy gris clair RAL 7035.
Tablettes de 26 mm d’épaisseur en stratifié ESD.
1) Tablette métallique TTH
Pour bacs à bec et bacs distributeurs. Hauteur et inclinaison
réglables. Capacité de charge 30 kg (U.R.*). Peinture époxy
dissipative gris clair RAL 7035.
2) Rail porte bacs TBP
Profilé aluminium pour bacs à bec et bacs distributeur.
S’adapte sur le montant support.
3) Tablette auxiliaire TSH
Réglable. Epaisseur 26 mm, stratifiée ESD.
4) Panneaux perforés TRL
En acier. Perforations de 9 mm au pas de 38 mm (de centre à centre). S’adaptent aux TTPH avec les brides TRK1.
Peuvent aussi se fixer au mur par des vis (fournies).
Crochets supports outils (voir page A-21).
5) Supports pour porte outils et rampe
lumineuse TKT
Accessoires permettant de suspendre des outils et/ou une
rampe lumineuse. Le profilé central est équipé d’un support
outil à galets coulissant. Profilé TSPR supplémentaire à
commander pour équipement d’une rampe lumineuse.
6) Goulotte pour passage de câble TTPHCT
Se monte entre les profilés C au-dessous du plateau, en
acier époxy perforé. Hauteur : 180 mm.
N°
Code
Dimensions (mm)
P. x l. x H.
1
TTH120 ESD
145 x 1119
30
TTPH 712
TTH150 ESD
145 x 1419
30
TTPH715/915
TTH180 ESD
145 x 1719
30
TTPH718/918
Pivotant et rotatif. Inclinaison possible
avec blocage.
Capacité de charge 15 kg (U.R.*).
Peinture époxy dissipative. S’adapte
au montant profilé arrière du TTPH.
TBP120 ESD
profilé 1115
15
TTPH712
8) Jeu de serre-câbles TCC
TBP150 ESD
profilé 1415
15
TTPH715/915
Il s'installe dans la fente de 12 mm du
profilé.
TBP180 ESD
profilé 1715
15
TTPH718/918
TSH150 ESD
310 x 1500
50
TTPH715/915
TSH180 ESD
310 x 1800
50
TTPH718/918
TRL120
700 x 1200
300
TTPH712
TRL150
700 x 1500
300
TTPH715/915
TRL180
700 x 1800
300
TTPH718/918
TRK1
brides (4 pces)
TTPH
TKT120
600 x 1200
TTPH712
TKT150
600 x 1500
TTPH715/915
TKT180
600 x 1800
TTPH718/918
TSPR150
1500
TKT150
TSPR180
1800
TKT180
TTPHCT120
45 x 205 x 1115
TTPH712
TTPHCT150
45 x 205 x 1415
TTPH715/915
TTPHCT180
45 x 205 x 1715
TTPH718/918
7
TCKV400 ESD
210 x 460
8
TCC12
5 pces/jeu
2
3
4
5
Capacité
de charge (kg)
Adaptable
Profilé
6
15
TTPH
TTPH
C-10
7) Plateau pivotant multidirectionnel sur bras TCKV
Voir page C-12.
CAISSONS MÉTALLIQUES TML
TML06 ESD
TML04 ESD
TML05 ESD
TML03 ESD
Un revêtement caoutchouc rainuré
ESD habille le TML04 ESD qui possède une poignée chromée et 4 roulettes
pivotantes Ø 100 mm dont 2 avec frein
et 2 semi-conductrices.
Dimensions des tiroirs
Hauteur
Hauteur
extérieure (mm)
intérieure (mm)
60
50
120
110
140
130
180
170
360
350
TML01 ESD
TML02 ESD
A serrure centralisée, ces caissons de très haute qualité sont
conçus pour ranger outils ou composants. L’un d’entre eux permet le rangement de dossiers suspendus. Ils se fixent sous les
plans de travail et se déclinent en 5 modèles plus un mobile.
Code
Caissons métalliques
Acier époxy gris RAL 7045. Serrure centrale. La poignée de chaque
tiroir est en aluminium anodisé et permet la pose d’une étiquette sur
toute la largeur des tiroirs. Ces derniers sont montés sur glissières
télescopiques silencieuses et disposent d’une extension de 405 mm.
Capacité de charge par tiroir 30 kg.
Nombre de
tiroirs
Haut. ext (mm)
Dimensions
extérieures
P. x l. x H.
TML01
ESD
1 x 140
580 x 453 x 142
TML02
ESD
1 x 60
2 x 120
580 x 490 x 351
TML03
ESD
1 x 60
2 x 120
1 x 180
580 x 490 x 532
TML04
ESD
1 x 60
2 x 120
1 x 180
580 x 490 x 670
• Pour les TTP / TTPH / TSAP en 700 mm de profondeur, tous les
caissons s’adaptent (fixations incluses).
• Pour les THDB / THDBL, la plaque TMLS est nécessaire au
montage des caissons.
A commander séparément. En option, couvercle de caisson.
• Pour TML01 / TML02 sur TWB, la plaque TMLS est nécessaire
au montage des caissons. A commander séparément.
Plateau alvéolé TMLX1 ESD
7 compartiments fixes, hauteur 50 mm, polystyrène.
Séparateur TMLX2/50
+ couvercle, poignée et 4 roulettes
1 cadre, 3 longitudinales et 15 séparations intérieures (10 et 5), hauteur 38 mm acier galvanisé.
Séparateur TMLX2/100
Identique à TMLX2 mais en 68 mm de hauteur.
TML05
ESD
1 x 120
1 x 360
580 x 490 x 532
TML06
ESD
1 x 60
2 x 120
2 x 180
580 x 490 x 762
Couvercle TMLS
(Option : dossier
suspendu nous
consulter)
Couvercle pour THDB / THDBL / TWB.
+ socle
H=110 mm
TMLX1 ESD
TMLX2 / 50
C-11
●
CAISSONS SERIE ECONOMIQUE TLMC
TLMC01 ESD
TLMC02 ESD
TLMC04D ESD
TLMC04 ESD
Caissons métalliques
Les tiroirs s’ouvrent à 75 % de leur profondeur.
La capacité de charge est de 20 kg par tiroir.
Les châssis sont en acier recouverts en
peinture époxy dissipative, les façades des
tiroirs sont mélanisées avec une poignée
aluminium. Ces caissons sont adaptables sur
tous les postes de travail TRESTON.
Adaptation
Adaptables sur postes de travail TWB / TTP /
TTPH / établis TSAP et chariots TWTR et
TCTR. Montés sous les postes de travail avec
support (inclus). Pour TWB un cache TLMCK2
est nécessaire (à commander séparément).
Dimensions des tiroirs
Hauteur
Dimensions int.
mm
P. x l. x H. (mm)
100
425 x 302 x 70
TLMC01 ESD
Inclus 1 tiroir, 100 mm.
Dimensions ext. :
P. x l. x H. : 460 x 370 x 140 mm.
TLMC02 ESD
Inclus 2 tiroirs : 100 + 100 mm.
Dimensions ext. :
P. x l. x H. : 460 x 370 x 345 mm.
TLMC04 ESD
Inclus 4 tiroirs : 100 + 100 + 100 + 100 mm.
Dimensions ext. :
P. x l. x H. : 460 x 370 x 455 mm.
TLMC04 D ESD
Inclus 1 tiroir et 1 placard.
Hauteur : 300 mm. Ouverture à droite.
Dimensions ext. :
P. x l. x H. : 460 x 370 x 455 mm.
Les châssis et le devant sont en peinture
époxy semi-conductrice. Câble de mise à
la terre relié au point de masse du plan de
travail.
RAMPES ELECTRIQUES
1) Rampes électriques pour TTPH et TWB
2) Bloc Multiprises
6 prises UTE + interrupteur lumineux.
6 prises + 1 interrupteur lumineux.
Pour tout type de poste de travail et chariot.
Fixation spéciale pour desserte TWTR 140.
Code
TRE120
TRE150
TRE180
Longueur (mm)
1200
1500
1800
Pour
TTPH120
TTPH150/TWB815
TTPH180/TWB818
Fixation TWTR 140 (nous consulter).
6 prises UTE + interrupteur lumineux
+ 1 disjoncteur différenciel 16A, 30mA
Code
TRE6P
Code
Longueur (mm)
Pour
TRESP120
1200
TTPH120
TRESP150
1500
TTPH150/TWB815
TRESP180
1800
TTPH180/TWB818
Fixation TVI SCWB à commander pour série TWB (nous consulter)
C-12
Longueur (mm) Câble (m)
483
2,50
RAMPES LUMINEUSES
TOL254
L’éclairage est un point essentiel des postes ergonomiques. Il contribue à la sécurité, au confort et à
la productivité.
Les rampes lumineuses TRESTON remplissent
particulièrement ces fonctions.
Rampe lumineuse centrale TOL254
Aluminium gris argent, écran anti-éblouissement et 3 mètres
de câble sont inclus. Angle pivotant en continu. La rampe
est isolée du poste de travail. Application particulière d’utilisation latérale et centrale. Ces systèmes donnent des résultats optimum. Les rampes latérales sur le poste de travail
donnent un éclairage asymétrique et réduit les ombres.
Rampe lumineuse centrale TOL254 montée sur un support
de TWS / TWB / TTPH / THDB / THDBL.
Fixations et écrous fournis.
Longueur :
1.200 mm
Indice de protection :
IP 20
2 x tubes fluorescents
TL5 HO 54 W / 840
TOL254 D
Rampe lumineuse centrale TOL254 D
Idem TOL254 avec variateur.
Rampe lumineuse latérale TSL224
Rampe lumineuse latérale TSL224 montée sur un profil aluminium vertical TWS / TWB / THDB / THDBL. Fixations fournies.
Longueur :
590 mm
IP 20
2 x tubes fluorescents
TL5 HO 24 W / 840
Accessoires : Kit de montage TSLHKC nécessaire pour
adaptation sur postes de travail TTPH, à commander séparément.
TSL 224
Graphique de l’intensité lumineuse
L’intensité lumineuse (en lux) est testée sur le plan horizontal avec la rampe lumineuse TOL254. La surface montrée
sur le schéma ci-dessous : 700 à 1.500 mm. La hauteur de
l’éclairage par rapport à la surface est de 1 mètre.
Avantages des nouvelles rampes lumineuses
-
1200
Lumière blanche, lumière du jour
Eclairage électrique rapide
Réduction des oscillations
Grande durée de vie des tubes à économie d’énergie.
Peuvent être utilisées pour des pièces en mouvement.
Eliminent l’effet stroboscope.
1000
800
C-13
●
LAMPE LOUPE LEDS
Elle est adaptée aux besoins professionnels dans les
travaux précis de différents secteurs comme l'industrie,
la recherche & développement, laboratoires, profession
médicale, et dans les métiers de précision, les cliniques
de soins esthétiques etc.
Lampe loupe TZL3
La nouvelle technologie de lumière LED offre la même intensité lumineuse qu'une ampoule fluorescente, sans oscillations et avec une économie d'électricité de 75%.
La lampe possède un verre grossissant de 3 dioptries et un bras articulé facile à installer sur tous les plans de travail. Pour une parfaite perception des reliefs, la lumière produite par 6 puissantes leds peut être
réglée selon les besoins, indépendamment à gauche et droite par système de pas. La lampe possède un système de mémorisation du dernier réglage et peut être réinitialisée au réglage d'origine.
Graphique de l'intensité lumineuse
Dimensions de la surface de travail ci-dessous : 60 x 60 cm.
Distances testées entre la lampe et la surface : 20 et 50 cm.
Unité de mesure : Lux (lx)
Respectueux de l'environnement et d'une durée de vie longue, l'éclairage led n'oscille pas et ne réagit pas aux coups ou vibrations.
60
50
40
Caractéristiques techniques
Index de la couleur rendu :
Diamètre de la loupe :
Grossissement :
Fonctions spécifiques :
Matière :
Pièce fournie :
Bras support :
Équipement standard :
Variation de température :
Max 2800 lx
6 leds, 3 de chaque côté de la loupe.
max. 2800 lux
6000 K (Kelvin), type lumière du jour
80 lm/W (lumens/watt)
230 V
5-100% réglage séparément à gauche
et à droite par pas (10 pas)
70 cri
127 mm
175% ou 3 dioptries
le dernier réglage est gardé en mémoire
jusqu'à ce que de nouveaux réglages
soient paramétrés
aluminium anodisé, verre et plastique
polycarbonate résistants aux UV
attache solide pour table 18-70 mm
longueur de 850 mm
2 m de câble
IP 44
10-40°C
20
10
0
0
10
cm
20
30
40
50
60
50
40
30
20
10
0
0
10
cm
C-14
20
30
40
50
60
2 400 - 2800
2000 - 2 400
1600 - 2000
1200 - 1600
800 - 1200
400 - 800
0 - 400
lx
60
Max 800 lx
Lampe leds :
Intensité lumineuse :
Couleur température :
Puissance :
Voltage :
Variateur :
30
Distance 20 cm
Distance 50 cm
700 - 800
600 - 700
500 - 600
400 - 500
300 - 400
200 - 300
0 - 200
lx
ACCESSOIRES POUR INFORMATIQUE
Ces accessoires sont pratiques et économisent de l'espace.
Support de clavier rétractable avec tablette gauche ou droite
support souris TNT500 ESD
A fixer sous le plateau ou tablette
Dimensions : 500 x 250 x 110 mm (LxPxH)
Code
TNT 500 ESD
adaptable aux
TWB/ TTPH/ TWTR
TNT500 ESD
Adaptable sur :
• établis TWB / TTP / TTPH,
• chariots TWTR / TCTR / TSAP.
Support de PC TCPU
Support adaptable pour montage horizontal ou vertical d’une unité centrale.
Se fixe sous le plateau avec vis. Assemblage et installation simples.
Montage vertical
Largeur : 130….240 mm
Hauteur : 395….500 mm
Montage horizontal
Largeur : 340.…460 mm
Hauteur : 180….285 mm
TCPU
Adaptable sur :
• postes de travail TWB/TTP/TTPH,
• établis mobiles TSAP, chariots TCTR/TWTR
Support d’écran plat TMH
Support d’écran plat convient pour les écrans avec entraxe de fixation
75 / 100 mm.
Adaptable sur :
• poste de travail TWB,
• postes de travail TTPH, fixation THKC-MA/MH nécessaire pour le
montage, à commander séparément,
• chariot TWTR
Mécanisme avec attache
rapide et facile de l’écran.
Bras articulés pour écran plat TMA et TMA2
Bras articulé pour écran plat convient pour écran avec entraxe de fixation
75 / 100 mm.
Le bras est doublement articulé, tourne sur un angle de 180° et peut s’étendre de 95 à 425 mm.
Adaptation : adaptable sur
• poste de travail TWB,
• postes de travail TTPH, fixation TMH-HKC nécessaire pour le montage,
à commander séparément
• chariot TWTR
Charge maxi. :
TMA
TMA2
TMH
10 kg
15 kg
Support bouteille TCH
Support pratique pour bouteille ou tasse, en polypropylène noir.
Adaptable sur TAL2X / TWTR
Diamètre intérieur : 80 mm.
Dimensions extérieures (Long.xLarg.xHaut.) : 110 x 105 x 120 mm.
TMA
TCH
TMA2
C-15
●
CHARIOT UNIVERSEL TWTR
Chariot pour informatique, station de contrôle, stockage mobile. Capacité de charge : 150 kg.
Design moderne.
1) Chariot universel TWTR140 ESD
•
•
•
•
Chariot standard équipé de 3 tablettes (TTS605).
Dimensions extérieures : 650 x 650 mm.
Hauteur totale : 1415 mm.
Capacité de charge : 150 kg.
Ajustement en hauteur des tablettes par clé ALLEN. Les montants verticaux sont en aluminium. Les châssis sont en acier
époxy gris clair RAL 7035. Tablette stratifiée ESD de 26 mm d'épaisseur.
4 roulettes orientables conductrices Ø 100 mm dont 2 avec frein.
2) Tablette supplémentaire TTS605 ESD
Tablette stratifiée ESD de 26 mm d'épaisseur.
Dimensions : 650 x 530 mm.
3) Tablette inclinable TTAS605 ESD
Ajustable en profondeur, en hauteur et inclinable.
Stratifié ESD 26 mm. Chant avant avec butée.
4) Rail porte-bacs TBP50 ESD
En profilé aluminium pour bacs à bec et bacs distributeur.
Longueur : 525 mm.
5) Bloc multiprises TRE6P Voir page C-12.
Il est nécessaire de commander un jeu de vis TVISCWB
pour les blocs multiprises TRE6P.
Caissons série économique, page C-12.
Support de clavier, page C-15.
C-16
CHARIOT MULTI-USAGES TIT
Chariot multi-usages pour chaîne de montage, zone
de réparation et test.
1) Chariot multi-usages industriels TIT170 ESD
L'unité de base, en acier, peinture époxy conductrice grise RAL 7045
comprend la structure mobile, les montants perforés et le panneau
perforé (200 x 685 mm). 4 roulettes conductrices Ø 125 mm dont 2
avec système de freinage . Capacité de charge 150 kg.
Dimensions hors tout : P. x l. x H. : 625 x 777 x 1725 mm
2) Tablette acier TISS ESD
Ajustable en hauteur et profondeur et inclinable de 0 à 30°.
Capacité de charge 40 kg.
Peinture époxy conductrice grise (RAL 7045).
Réf.
Dimensions (mm)
TISS 407 ESD 400 x 680
TISS 607 ESD 600 x 680
3) Panneau perforé THPP73 acier
Perforations de 9 mm au pas de 38 mm.
Dimensions 686 x 750 mm.
4) Rail porte bacs TBP70 ESD
Profilé aluminium de 685 mm ajustable en hauteur.
5) Armoire métallique THCU 73
Construite en panneau perforé de 9 mm au pas de 38 mm.
Serrure, étagère métallique et fixations fournies.
Couleur gris clair RAL 7035.
Dimensions : P. x l. x H. : 310 x 687 x 700 mm.
Combinaison de la photo :
1 chariot TIT170 ESD
2 étagères TISS407 ESD
1 étagère TISS607 ESD
1 panneau perforé THPP73
1 rail porte-bacs TBP70 ESD
1 étagère TISS607 ESD
1 armoire métallique THCU73
C-17
●
CHARIOTS A TABLETTES AJUSTABLES TTRTA
Ces chariots en ESD répondent au problème de déplacement des composants de l’industrie électronique.
Des tablettes réglables peuvent être ajoutées si besoin.
Chariots à tablettes ajustables TTRTA
La hauteur de toutes les tablettes peut être
réglée avec une clé ALLEN. Les chariots standard ont 2 ou 4 tablettes. D’autres tablettes peuvent s’adapter sur chaque version.
Châssis en acier époxy gris RAL 7045.
Tablette 12 mm d’épaisseur en stratifié ESD.
Chants en acier gris clair RAL 7035 avec angles
en acier. 4 roues orientables conductrices Ø 125
mm dont 2 avec frein.
Chariot à 2 tablettes
Réglage tablette supérieure
770 mm max.
Réglage tablette inférieure
200 mm mini.
Capacité de charge du chariot :
150 kg
Capacité de charge de la tablette :
50 kg
Réglage tablette supérieure
1340 mm max.
Réglage tablette inférieure
200 mm mini.
Capacité de charge du chariot :
300 kg
Capacité de charge par tablette :
50 kg
Accessoires
1) Tablette en 12 mm en stratifié ESD
Châssis en acier époxy antistatique.
2) Grille de retenue TNET
En acier gris foncé (RAL 7045). Vis incluses.
3) Support pour document A4
Peinture époxy semi-conductrice. Inclus 2 aimants.
Code : TDSA4 ESD
Chaque tablette est réglable en hauteur suivant les besoins. La
hauteur de la tablette est facilement repérée grâce à des marques
sur le châssis du chariot.
Dimensions tablette Dimensions ext.
Code tablette
Code
P. x l. (mm)
P. x l. x H. (mm) supplémentaire
TTRTA4082 ESD
430 x 800
535 x 900 x 1015
TTRHA408
TTRTA4102 ESD
430 x 1000
535 x 1100 x 1015
TTRHA410
TTRTA5082 ESD
530 x 800
635 x 900 x 1015
TTRHA508
TTRTA5102 ESD
530 x 1000
635 x 1100 x 1015
TTRHA510
Chariots à 4 tablettes
TTRTA4104 ESD
430 x 1000
535 x 1100 x 1535
TTRHA410
TTRTA5104 ESD
530 x 1000
635 x 1100 x 1535
TTRHA510
C-18
CHARIOT SMD
1) Chariot SMD
Ce chariot se compose de 3 supports pour
porte bobines et d’une tablette inférieure. La
tablette inférieure perforée limite la formation
de poussières. Les supports de bobines et la
tablette peuvent être réglés par clé ALLEN.
Châssis et tablettes en acier, peinture époxy
dissipative gris (RAL 7045).
4 roulettes conductrices de 125 mm avec système de frein à verrou axial.
Capacité de charge : 50 kg par tablette et
200 kg sur le chariot.
Dimensions :
P. x l. x H. : 540 x 1100 x 1785 mm.
Code : TRRT ESD
Les supports porte-bobines sont à commander
séparément.
Ce chariot moderne et réglable est conçu pour le transport et le
stockage sécurisé des bobines SMD. Ce chariot permet de stocker
jusqu’à 360 bobines SMD.
2) Porte bobines
Conçu pour les bobines SMD de dimension 7’’,
13’’, et 15’’. L’étagère inclut 15 compartiments
doubles fixes de 60 mm de largeur. Châssis en
acier, peinture époxy dissipative gris (RAL
7035).
Porte étiquette sur toute la longueur.
Les étagères sont spécialement conçues pour
système métrique standard.
Code : TRR ESD
3) Porte documents
Porte document A4. En acier époxy conducteur, inclut 2 plots magnétiques.
Code : TDSA 4 ESD
Vue de côté des bobines et porte-bobines
La capacité d’une étagère est de
30 compartiments fixes pour des
bobines de 7’’ de largeur 60 mm
maximum
et de 15 compartiments fixes pour
des bobines de 13’’ et 15’’ de
largeur 60 mm maximum.
15”
7”
13”
7”
7”
C-19
●
SIEGES ERGONOMIQUES ESD
Nouvelle ligne de sièges conducteurs, ergonomiques et esthétiques pour des clients exigeants, désireux de réduire l'impact
des TMS (troubles musculo-squelettiques). Répondant aux besoins des environnements industriels et de bureaux, ils allient
ergonomie et design scandinaves et contribuent à accroître la productivité et le confort au travail.
Cette gamme a été conçue en coopération avec le Professeur Yrjö Kukkapuro*, mondialement connu en matière d'ergonomie.
Pour une meilleure efficacité au poste de travail, notre série de sièges TX offre une assise confortable et adaptée à toutes les
morphologies.
* site internet : http://kukkapuro.fi/
noir ESD
gris ESD
PU
TX30B G ESD
TX35B G ESD*
Réglage en hauteur par vérin pneumatique
Inclinaison de l’assise réglable
Angle et hauteur du dossier réglables
Piètement 5 branches et vérin sont en aluminium
Roulettes pivotantes auto-freinées 50 mm
Coloris : gris ESD
Tissus ESD : gris, 95% polyacrylic, 5 %
polyester avec fibres d'acier
Conductivité : selon norme IEC 61340-5-1
Résistance au frottement > 40 000
Martindale **
Tenue des couleurs < 6 (ISO 1-8)
Tenue à la flamme : EN 1021 / 1-2
Patins pour améliorer la sécurité
Repose-pieds
Coloris : gris ESD
Tissus ESD : gris, 95% polyacrylic,
5 % polyester avec fibres d'acier
Conductivité : selon norme IEC 61340-5-1
Martindale **
Haut du siège : 410... 550 mm
Prof du siège : Prof 445 x larg 455 mm
Dim du dossier : Larg 370 x haut 275 mm
TX40BL / G ESD
Dim du siège : Prof 445 x larg 455 mm
Angle de l’assise et du dossier réglables
avec un levier
Profondeur de l'assise réglable
Inclinaison et hauteur du repose tête réglable
Repose tête : 100 mm
TX40BL ESD Tissus noir ESD
94% laine, 4 % polyamide, 2 % fibres d'acier
Martindale **
TX40G ESD Tissus gris ESD
95 % polyacrylic, 5 % polyester avec fibres
d'acier
Conductivité selon norme IEC 61340-5-1
Martindale **
Tenue à la flamme : EN 1021 / 1-2,
nettoyage à sec
Accoudoirs en option TAR ESD
Accoudoirs réglables en hauteur,
largeur et profondeur.
* Fabriqué sur demande.
** Usage intensif = 40 000 Martindale.
C-20
SIEGES ET REPOSE-PIEDS
TX20PU ESD
TX25PU ESD
TX10PU ESD
Assise et dossier en polyurethane ESD
noir préformé
Angle et hauteur du dossier réglable
Lavable à l'eau
Assise et dossier en polyurethane ESD
noir préformé
Patins pour améliorer la stabilité et la sécurité
Repose-pieds
Lavable à l'eau
Assise en polyurethane ESD noir préformée
Lavable à l'eau
Haut du tabouret : 370... 510 mm
Diam du tabouret : Ø 350
Dim du siège : prof 370 x larg 425 mm
Caractéristiques antistatique des chaises Treston ESD
Repose-pieds TJT2 ESD
1)
2)
3)
4)
La particularité de ce repose-pieds réside dans le rouleau
caoutchouté, qui, en le faisant rouler avec les pieds, permet
aux jambes de se relaxer pendant le travail. Le revêtement
caoutchouc est strié et antiglisse.
Polystyrène conducteur.
Dimensions : 500 x 370 x 100 mm.
Revêtement conducteur
Contact entre le revêtement et le dossier
Dossier conducteur
Roulettes conductrices
Note :
Nettoyer régulièrement les roulettes pour conserver le meilleur contact au sol.
C-21
●
SYSTEME INDUSTRIEL DE CLOISONS MODULAIRES
Le système de cloison modulaire SES-STERLING TRESTON compact et moderne, avec ses panneaux et accessoires vendus en option, peut être utilisé quasiment n'importe
où dans une société, dans les ateliers de production ou
dans les bureaux.
Les cloisons sont fabriquées avec des matériaux anti-statiques.
Vous pouvez créer un espace uniforme et élégant au sein
de votre société avec le système de cloison modulaire SESSTERLING TRESTON.
Cloisons panneaux
Un châssis en aluminium anodisé contient les panneaux en
tissu bleu/gris ou panneaux perforés.
Les tissus sont anti-statiques. Le panneau perforé métallique est en époxy gris clair RAL 7035, perforation de 9 mm
au pas de 38 mm (de centre à centre). Les cloisons de
séparation peuvent être utilisées individuellement de façon
linéaire ou en angle droit pour former un espace clos. Il
existe 4 différentes tailles de panneaux.
Pieds
• Pied en T 400 : convient à tous les panneaux bas et panneaux en tissu hauts.
Hauteur du panneau assemblé :
de 1275 à 1315 mm (panneaux bas)
de 2030 à 2070 mm (panneaux hauts)
• Pied en T 600 : convient à tous les panneaux hauts en tissus ou métalliques.
Des pieds réglables sont fournis pour obtenir un bon
niveau.
de 2070 à 2080 mm
• Pied en C : pied d'angle. Il convient à tous les panneaux. Il
peut être utilisé avec 2 panneaux pour créer un angle de
90 degrés.
• Pied en L 250 : convient à tous les panneaux bas et panneaux hauts en tissus.
de 1275 à 1315 mm (panneaux bas)
de 2030 à 2070 mm (panneaux hauts)
• Une cloison modulaire est composée d'un panneau et de 2
pieds, à commander séparément.
FB
Couleur : bleu RAL 5010.
Cloison acoustique en polyester / bois. Épaisseur 32 mm.
FG
Couleur : gris RAL 7035.
Panneau acoustique en polyester / bois. Épaisseur 32 mm.
S
Couleur : gris RAL 7035.
Panneau perforé métallique. Épaisseur 1,5 mm.
• Les ensembles linéaires sont composés de 2 pieds pour le
premier panneau et un pied pour chaque panneau supplémentaire.
Cloisons panneaux
Pieds correspondants
Tissu Bleu
Tissu Gris
Panneau perforé
Diam. Extérieurs
l. x H. mm
Pied en T 400
Pied en T600
Pied en L250
Jeu de pieds
en angle
TP 0712 FB
TP 0712 FG
TP 0712 S
750 x 1245
TTLEG400
—
TLLEG250
TCLEG
TP 0720 FB
TP 0720 FG
TP 0720 S
750 x 2000
TTLEG400*
TTLEG600
TLLEG250*
TCLEG
TP 1012 FB
TP 1012 FG
TP 1012 S
1050 x 1245
TTLEG400
—
TLLEG250
TCLEG
TP 1020 FB
TP 1020 FG
TP 1020 S
1050 x 2000
TTLEG400*
TTLEG600
TLLEG250*
TCLEG
* Nous recommandons ce pied pour les panneaux bas mais il peut également être monté sur les panneaux hauts tissu et en angle.
C-22
SYSTEME INDUSTRIEL DE CLOISONS MODULAIRES
Le bruit provenant des postes de production ou le
bavardage un peu fort des collaborateurs de postes voisins sont souvent des sources de dérangement.
Une des solutions pour réduire ce niveau de bruit
consiste à diviser les espaces de travail et/ou de
les séparer des postes de production. Cela peut
être fait aisément avec les cloisons modulaires
SES-STERLING TRESTON.
Un poste de travail individuel favorise la concentration, améliore la précision et la qualité.
Le niveau de bruit peut être réduit en moyenne de
7 à 9 décibels, suivant les normes ISO 10053
(selon une étude faite en Finlande), grâce aux cloisons SES-STERLING TRESTON.
1) Rail porte bac TPBP
Rail en aluminium pour les bacs à bec T1015,
T1520, T1525 et T1930. Capacité de charge de
10 kg. Profilé aluminium/acier époxy anti-statique.
Possibilité de mettre au maximum 3 rails porte
bacs par côté.
2) Tablette métallique TPSS
Tablette en acier époxy anti-statique. La tablette
se monte soit normalement soit retournée fournissant ainsi une butée avant.
Capacité de charge de 10 kg. Possibilité de mettre
au maximum 3 tablettes par côté.
Équipée de 6 prises et interrupteur avec option
disjoncteur 30 mA.
Voir page C-12.
Rail porte bac
Profilé
Tablette métallique
ProfondeurxLargeur
TPBP 70 ESD
700 mm
TPSS 70 ESD
170 x 710 mm
TPBP 100 ESD
1000 mm
TPSS 100 ESD
170 x 1010 mm
C-23
Rampe électrique
Voir page C-12.
●
RAYONNAGE POUR PIÈCES DÉTACHÉES
Rayonnage TPH ESD
Robustes et conducteurs, ces rayonnages ont été
conçus spécialement pour les pièces électroniques. Modulaires et flexibles ces rayonnages
proposent différentes profondeurs 400, 500 ou
600 mm. Ils sont en acier époxy gris clair (RAL
7035). Hauteur : 2020mm.
Produit
Rayonnage
Incluant 4 montants, 6 tablettes réglables,
1 armature arrière (dimens. 1000 x 966 mm),
4 plaques de renforts sur les côtés et un câble de
mise à la terre. = 1 MΩ.
Tablette
Rayonnage suivant
Panneaux de division
Rayonnage suivant TPHL ESD
Incluant 2 montants, 6 tablettes réglables,
1 armature arrière (dimens. 1000 x 966 mm),
4 plaques de renforts sur les côtés et un câble de
mise à la terre = 1 MΩ.
Panneaux latéraux
d’habillage
Panneaux de fond
Code
TPH410 ESD
TPH510 ESD
TPH610 ESD
TPH410L ESD
TPH510L ESD
TPH610L ESD
TH410 ESD
TH510 ESD
TH610 ESD
TVS4 ESD
TVS5 ESD
TVS6 ESD
TPS4 ESD
TPS5 ESD
TPS6 ESD
TTS10 ESD
Dimensions étagère
P. x l. (mm)
400 x 1000
500 x 1000
600 x 1000
400 x 1000
500 x 1000
600 x 1000
400 x 1000
500 x 1000
600 x 1000
335 x 2015
435 x 2015
535 x 2015
400 x 2015
500 x 2015
600 x 2015
1000 x 2020
Accessoires
Tablettes supplémentaires (TH ESD), panneau de
division (TVS ESD), panneaux de fond (TTS
ESD) et panneaux latéraux d’habillage (TPS
ESD).
TPH ESD
C-24
TPH-L ESD
Capactié de charge
kg/tabl. (U.R.*)
150
200
200
150
200
200
150
200
200
* utilisés sans
croisillons / armatures
arrières
BACS - BRACELETS - CONNEXIONS - TAPIS
1) Rack à composants TEPL12 ESD
Conçu pour bacs à bec et/ou bacs distributeurs, il est équipé de 3 tablettes métalliques. Peinture époxy dissipative RAL 7035.
S’adapte au plateau pivotant TAKV400 / TCKV400 (voir pages C-7/C-11).
Dimensions extérieures : P. x l. x H. : 200 x 455 x 290 mm.
Compositions possibles :
soit 12 bacs
réf. T1015 ESD
soit 12 bacs
réf. T301L ESD
soit 6 bacs
réf. T302L ESD
soit 6 bacs
réf. T3023L ESD
2) Boîte de connexion TJ6603
Le boîtier de connexion TJ6603 est une solution simple et pratique pour connecter les fils et autres accessoires vers la terre.
Chaque boîtier inclut un fil pour connexion à la terre de 3 mètres de long ou vers
le point commun du poste de travail.
Connexion alternative : 3 x pression de 10 mm.
3) Bracelet ajustable TR2216
De haute qualité, ces bracelets permettent de décharger, au travers d’un cordon
spiralé, l’électricité statique de l’opérateur. Réglables, en tissu conducteur élastique offre une résistance de 1 mégaohm. Câble de 1,5 m de mise à la terre
avec pression de 10 mm pour raccordement à la boîte de connexion. Autres
connexions possibles.
Bracelet incluant :
• Bracelet tissu T2216,
• Cordon spiralé T2972.
Bracelet métallique TR2206
Construction identique au bracelet TR2216.
Bracelet incluant :
• Bracelet métallique T2206,
• Cordon spiralé T2972.
4) Câble de terre TMK3040 (5m)
Pour tapis du plan de travail et du sol avec pression de 10 mm/mâle 1 MΩ.
Pression TPN3034
Pour tapis de sol et de plan 10 mm/mâle.
5) Tapis de sol TLM9500
Conducteur, ce tapis de sol vinyle possède une excellente résistance à l’usure.
Valeur de résistivité 10 ohms/surface. Couleur grise. Epaisseur 2 mm.
Prédécoupé ou en rouleau.
TLM9500 rouleau de 1,5 x 25 m.
- Accessoires : pressions et câbles de mise à la terre.
6) Tapis ESD pour plan de travail TPM157
Constitué d’une double couche, ce tapis a une bonne résistance à la chaleur,
aux flux de soudure, à la plupart des agents chimiques et solvants. Valeur de
résistivité 108 ohms/surface. La couche supérieure, d’entretien aisé, est
stratifiée avec la couche inférieure noire en caoutchouc conducteur. Epaisseur
1,6 mm. Couleur gris foncé. Norme : IEC 61340-5-1.
Pré-coupé ou en rouleau.
Dim. du rouleau 1,2 x 7 m.
- Accessoires : pressions et câbles de mise à la terre.
- Ne contient pas de PVC.
C-25
●
ARMOIRES DE RANGEMENT ET MINI ROTATIF ESD
Les armoires de rangement TRESTON, alliant design industriel, flexibilité et efficacité, sont parfaitement adaptées pour le rangement et la protection des composants électroniques. Elles peuvent être juxtaposées
et/ou superposées au mur ou assemblées en rotatif. Ces armoires sont
disponibles en 2 dimensions : hauteur 290 et 550 mm et 1 profondeur de
180 mm.
Construction
Le design allie la robustesse du caisson en polypropylène conducteur à
celle des tablettes en acier galvanisé ; les tiroirs en polystyrène semiconducteurs restant bien protégés à l’intérieur de l’armoire.
Livrées avec des étiquettes et connecteurs pour la mise à la terre.
Détails sur les tiroirs, page C-29 (bacs de petites dimensions).
Accessoires : séparations transversales en polystyrène semi-conducteur.
Rotatif de table TPTP5 ESD
Cet ensemble est composé d’un plateau de base monté
sur roulements à billes et d’un plateau. Il est prévu pour 2
armoires de stockage T291 / T294 ESD ou T551 / T554
ESD à commander séparément. Câble de mise à la terre
inclus. Capacité de charge : 50 kg.
Dimensions complètes de l’ensemble :
Prof. x Larg. x Haut. :
310 x 360 x 300 mm (série T290)
310 x 360 x 560 mm (série T550)
T291 ESD
• dimensions caisson : P. x l. x H. : 180 x 310 x 290 mm
• armoires 24 bacs TL61-4 ESD
• accessoires : séparateurs TV01-4 ESD
T294 ESD
T551 ESD
T554 ESD
Les séparations sont
vendues en option.
C-26
ROTATIFS ET STANDS ESD
Ces rotatifs sont parfaits pour le stockage de milliers de composants ESD.
Rotatif T12550 ESD
Il est prévu pour 12 armoires de la série T551 / T554 ESD sur
3 niveaux. Chaque niveau se constitue de 4 armoires à commander
séparément. Cet ensemble est composé d’un plateau de base monté
sur roulements à billes, de 2 plateaux séparateurs et d’un plateau
supérieur. Capacité de charge : 400 kg. Câble de mise à la terre de
1mΩ.
P. x l. x H. : 500 x 500 x 1730 mm.
Stand simple face TBS550L ESD
Il est possible de monter 4 armoires série T551/T554 ESD (à commander séparément). Peinture époxy dissipative gris RAL7035 pour
le piètement composé de 3 rails en aluminium.
Stand double faces TBS550T ESD
Il est possible de monter 8 armoires série T551/T554 ESD (à commander séparément). Même construction que le stand simple face.
Chariot double faces TBT550 ESD
Il est possible de monter 8 armoires série T551/T554 ESD (à commander séparément). Même construction que le stand double faces
mais avec en plus une tablette inférieure épaisseur 12 mm et revêtement ESD. Équipé de 4 roulettes diamètre 100 mm dont 2 avec
frein.
Rotatif T12550 ESD + 12 armoires
séries T551 ESD et T554 ESD
TBS550L ESD + 4 armoires
TBS550T ESD + 8 armoires
C-27
TBT550 ESD + 8 armoires
●
ARMOIRES DE RANGEMENT GRANDE CAPACITE ET ROTATIFS
Les armoires de rangement TRESTON sont proposées en ESD pour protéger les composants électroniques sensibles. Ces armoires peuvent être juxtaposées et/ou superposées au mur ou assemblées en rotatif.
Disponibles en 2 tailles avec des profondeurs de 300 et 400 mm.
T0830 ESD
T1640 ESD
Construction
Caisson en acier, robuste, tablettes en acier galvanisé, tiroirs
antistatiques et étiquettes avec protecteur (non conducteur). Le
câble de mise à la terre est inclus. Détails sur les tiroirs, page
C-30.
Accessoires : séparations transversales en polypropylène semiconducteur.
T0830 ESD
Dimensions du caisson (P. x l. x H. en mm) : 300 x 400 x 395
Nombre de tiroirs et type : 8 bacs T3020 ESD
Accessoires : séparations transversales TD20-4 ESD
T16300 ESD + 16 armoires de stockage
T1630 ESD
T0840 ESD
T1640 ESD
Rotatif T16300 ESD
Il est prévu pour 16 armoires de la série T300 sur 4 niveaux.
Chaque niveau se constitue de 4 armoires à commander séparément.
Cet ensemble est composé d’un plateau de base monté sur roulements à billes et de plateaux séparateurs.
Câble de mise à la terre de 1mΩ.
700 x 700 x 1680 mm.
Rotatif T16400 ESD
Il est prévu pour 16 armoires de la série T400 sur 4 niveaux.
Chaque niveau se constitue de 4 armoires à commander séparément.
Cet ensemble est composé d’un plateau de base monté sur roulements à billes et de plateaux séparateurs.
Câble de mise à la terre de 1mΩ.
800 x 800 x 1680 mm.
C-28
ARMOIRES DE RANGEMENT COMPTOIRS ESD
T2440 ESD
T4840 ESD
Armoires fixes ou mobiles de construction robuste.
Construction
Grandes armoires avec deux combinaisons de bacs possibles.
Peinture époxy dissipative gris RAL 7035. Les bacs, étiquettes et
protecteurs non conducteurs sont inclus. Pieds ajustables.
Capacité de charge : 240 kg/ 30 kg par étagère.
Séparations à commander séparément.
(Voir page C-30 pour plus d'informations concernant les bacs de
stockage).
T2440 ESD
T4840 ESD
Jeu de roulettes TPS-LH ESD
4 roulettes Ø 100 mm, 2 avec frein et 2 conductrices.
Capacité de charge de l’armoire avec roulettes : 150 kg.
T2440 ESD + TPS-LH ESD
C-29
●
BACS ESD
1) Bacs de stockage à fond cannelé
Conviennent à toutes les tablettes standard de 300, 400, 500, 600 mm
de profondeur. Le fond cannelé de ces bacs permet et facilite une
meilleure préhension des toutes petites pièces. Leur façade comporte
une grande étiquette avec protecteur, et des séparations permettant
un rangement plus étudié. Tous ces bacs sont en polypropylène
conducteur. Ces bacs s'empilent solidement par taille de largeur identique mais profondeurs différentes.
Les protecteurs sont non conducteurs.
Référence
Dim. ext. (mm)
P. x l. x H.
Séparations à commander
séparément
T3010 ESD
300 x 92 x 82
TD10-4 ESD
T3020 ESD
300 x 186 x 82
TD20-4 ESD
T4010 ESD
400 x 92 x 82
TD10-4 ESD
T4015 ESD
400 x 132 x 100
TD15-4 ESD
T4020 ESD
400 x 186 x 82
TD20-4 ESD
T5010 ESD
500 x 92 x 82
TD10-4 ESD
T5015 ESD
500 x 132 x 100
TD15-4 ESD
T5020 ESD
500 x 186 x 82
TD20-4 ESD
T6015 ESD
600 x 132 x 100
TD15-4 ESD
T6020 ESD
600 x 186 x 82
TD20-4 ESD
2) Bacs de stockage à fond lisse T1562 ESD
Ce bac T1562 ESD a été spécialement étudié pour les réglettes de
circuits imprimés Polystyrène conducteur. Accessoires : séparations latérales et longitudinales (TV60 / aluminium). Grande étiquette avec protecteur non conducteur.
Référence
Dim. ext. (mm)
P. x l. x H.
séparément
T1562 ESD
625 x 140 x 90
TV15-4 ESD
3) Bacs petites dimensions
Existent en 2 tailles. Accessoires : séparations transversales.
Référence
Dim. ext. (mm)
P. x l. x H.
séparément
TL-61-4 ESD
170 x 69 x 40
TV01-4 ESD
TL-64-4 ESD
170 x 92 x 62
TV4-4 ESD
4) Bacs distributeurs
Ces bacs sont prévus pour une préhension rapide et répétitive de petites pièces. Toutes les faces intérieures sont arrondies et la face avant
se distingue par son inclinaison vers l’intérieur.
Matériaux : polystyrène.
Les bacs peuvent être placés sur nos rails, ainsi que sur notre
distributeur TEPL12 ESD (voir page C-26).
Référence
Dim. ext. (mm)
P. x l. x H.
T-302L ESD
160 x 198 x 70
T-3023L ESD
160 x 198 x 70
Séparations
2 séparations fixes
longitudinales
Polypropylène conducteur : PP
103 - 106 Ω/carré
103 - 106 Ωxcm
-20... +70°C
Polystyrène conducteur : PS
103 - 106 Ω/carré
103 - 106 Ωxcm
-40... +65°C
C-30
BACS ESD
5) Bacs à bec
Ces bacs peuvent aussi bien être suspendus sur nos panneaux perforés que sur nos rails, et leur face avant partiellement ouverte (bec) permet un meilleur accès. Les étiquettes et les séparations sont livrées
sur demande (en option). Bacs en polypropylène conducteur.
Protecteur d’étiquette non conducteur.
Référence
Dim. ext. (mm)
P. x l. x H.
Séparations à com- Etiquettes à commander séparément mander séparément
T1015 ESD
165 x 105 x 75
-
TE-10
T1520 ESD
192 x 149 x 105
-
TE-15
T1525 ESD
250 x 149 x 130
TV-14
TE-15
T1930 ESD
300 x 186 x 156
TV-19
TE-20
T1940 ESD
400 x 186 x 156
TV-19
TE-20
6) Bacs à bec grand volume
En polypropylène. Seulement sur commande.
Contactez-nous pour plus de détails.
Accessoires : étiquette avec protecteur, protecteur non conducteur.
Référence
Dim. ext. (mm)
P. x l. x H.
Etiquettes à commander
séparément
T1950-4 ESD
510 x 186 x 182
TE-20
T3050-4 ESD
500 x 310 x 182
TE-20
7) Bacs à bec grand volume
En polypropylène. Seulement sur commande.
Contactez-nous pour plus de détails.
Accessoires : étiquette avec protecteur, protecteur non conducteur.
Référence
Dim. ext. (mm)
P. x l. x H.
T1949-4 ESD
490 x 185 x 250
T3149-4 ESD
490 x 310 x 250
8) Bacs de manutention
Bacs aux parois droites et lisses et d’un volume de 18 ou 36 litres sont
utilisés en transport interne ou externe dans les unités de production.
Ils sont superposables, deux ouvertures dans le haut des deux parois
facilitent la prise de ces bacs.
Matériaux : polystyrène conducteur.
Référence
Dim. ext. (mm)
P. x l. x H.
T18L ESD
535 x 323 x 150
T36L ESD
508 x 323 x 280
Polypropylène conducteur : PP
103 - 106 Ω/carré
103 - 106 Ωxcm
-20... +70°C
Polystyrène conducteur : PS
103 - 106 Ω/carré
103 - 106 Ωxcm
-40... +65°C
C-31
●
STANDS ET CHARIOTS
1) Stand simple face TBS 160LA ESD
Piètements en acier, peinture époxy dissipative
RAL7035. 8 rails double faces, réglables en hauteur, largeur 740 mm.
Bacs à bec à commander séparément.
Capacité : 120 kg.
2) Stand double faces TBS 160TA ESD
Piètements en acier, peinture époxy dissipative
RAL7035. 8 rails double faces, réglables en hauteur, largeur 740 mm.
Bacs à commander séparément.
Capacité : 240 kg.
3) Chariot double faces TBT 170A ESD
Construction identique au stand TBS. Tablette inférieure
de 12 mm ESD, 4 roulettes diamètre 100 mm dont
2 conductrices avec système de frein.
Capacité : 150 kg.
4) Bacs à bec
Il est possible d'équiper en bacs à bec chaque face du
stand double faces. Voir page C-32 les informations
concernant ces bacs à commander séparément.
Un rail peut supporter par face :
• 7 bacs T1015 ESD
C-32

Catalogue ESD - ses

Transcription

Documents pareils

Station WXA 2010 - Atlantique Composants

Compte rendu réunion du mercredi 10 octobre 2012

Pergola murale en acier noir CARLA

Les barbecues intemporels

compteuse trieuse de pieces electrique notice d

Naviguer avec sa tablette ou smartphone
