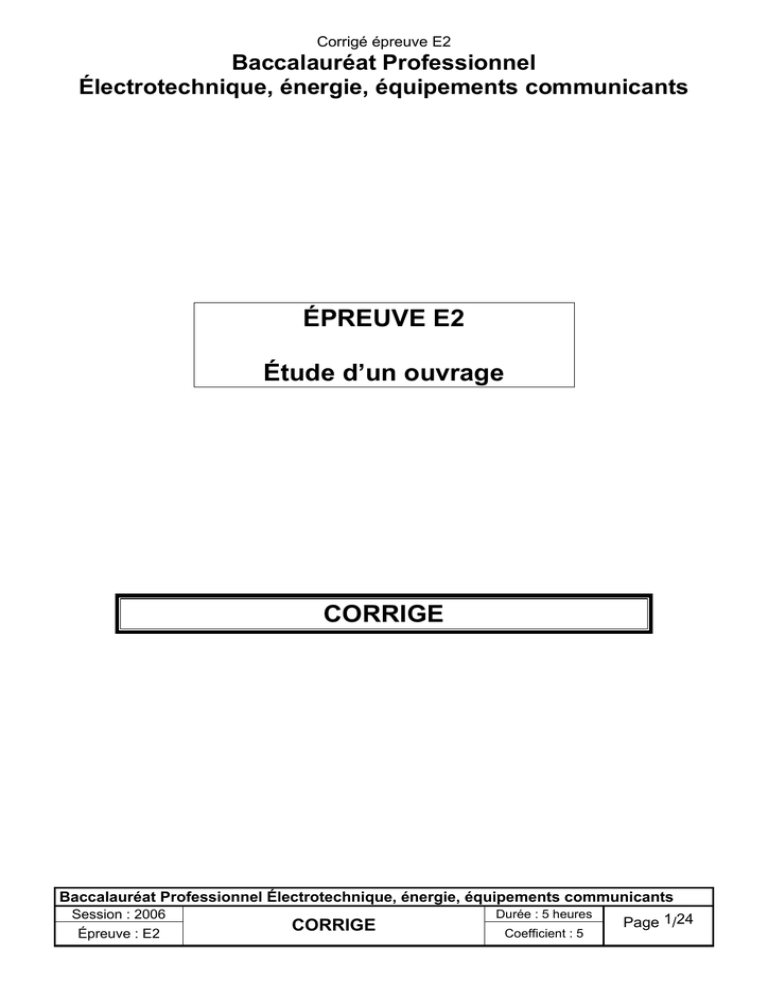

ÉPREUVE E2 Étude d`un ouvrage CORRIGE

Corrigé épreuve E2
Baccalauréat Professionnel
Électrotechnique, énergie, équipements communicants
ÉPREUVE E2
Étude d’un ouvrage
CORRIGE
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 1/24
Corrigé épreuve E2
PARTIE A : Alimentation en énergie électrique
A1 – Gestion des énergies :
Co
up
ure
sources
ED
F
/4
Re
tou
rE
DF
A1.1) Etablir les chronogrammes de fonctionnement des différentes fonctions au regard des contraintes
intervenant sur l’installation.
Éclairage chambre
1
EDF
t
0
1
GE
t
0
1
ASI
t
0
Autocommutateur
1
EDF
t
0
1
GE
t
0
1
ASI
t
0
Éclairage de sécurité
1
EDF
t
0
1
GE
t
0
1
ASI
t
0
15 s
On précise :
15 s
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 2/24
Corrigé épreuve E2
A1.2) Déterminer la position des organes référencés ci-dessous afin de respecter l’alimentation des jeux
de barres. (Indiquer 0 pour position ouverte, indiquer 1 pour position fermée).
/2
Alimentations
EDF
GE1 et GE2
GE1 ou GE2
Jeux de barres sous tension
Normal et Remplacement et
sécurité
Remplacement et sécurité
Sécurité
Q10F
Q20F
Q30F
K200M
1
0
0
1
0
0
1/0
0
0/1
1
1
0
A2 – Alimentation des circuits sensibles :
L’étude suivante propose d’étudier le cas d’une absence réseau sur les circuits sensibles (réseaux data).
Les alimentations sans interruption sont constituées de divers éléments ayant chacun leur propre rôle.
A2.1) – Associer le numéro de l’élément correspondant au nom et à la fonction défini ci –dessous.
/2
Réseau
jeu de barres "sécurité"
Q127
1
Q128
Q126
4
2
QCC
3
KMO Q129 Q130
Q125
élément
réseaux data
nom
fonction
élément
redresseur
transformer la tension continue en
tension alternative triphasée
batterie d’accumulateurs
alimenter la charge
instantanément en cas de
surcharge ou d’arrêt de l’onduleur
contacteur statique
alimenter et charger la batterie
onduleur
stocker l’énergie électrique pour
alimenter l’onduleur en cas de
perturbation ou de coupure réseau
A2.2) – Sur les schémas synoptiques suivants, tracer en couleur, le trajet de l’énergie électrique, et
indiquer la position des organes de coupure (0 ou 1), dans les différents cas suivants :
- Cas 1 : présence du réseau
- Cas 2 : absence du réseau
- Cas 3 : surcharge utilisation supérieure à la capacité de l’onduleur (le réseau étant présent).
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 3/24
Corrigé épreuve E2
A2.2.1) Cas 1 : présence du réseau
/2
Q125
Q129
Q130
QCC
KMO
1
1
1
1
1
Cas 1
QCC
réseaux data
KMO Q129 Q130
Q125
A2.2.2) Cas 2 : absence du réseau
/2
Cas 2
Q125
Q129
Q130
QCC
KMO
1
1
1
1
1
QCC
réseaux data
Q125
KMO Q129 Q130
A2.2.3) Cas 3 : surcharge utilisation supérieure à la capacité de l’onduleur
/2
Réseau
jeu de barres "sécurité"
Cas 3
Q125
Q126
Q128
Q129
Q130
QCC
KMO
1
1
1
1
1
1
0
Q126
Q128
QCC
réseaux data
Q125
KMO Q129 Q130
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 4/24
Corrigé épreuve E2
A3 – Schémas de liaison à la terre de l’installation :
A3.1) Sur la page 13, compléter le schéma de raccordement afin que la situation du neutre du TGS soit
/1,5 conforme au CCTP.
A4 – Protection des personnes :
Le disjoncteur Q450 qui protège le coffret H3.6 est défectueux, on désire le changer et vérifier que la
protection des personnes est toujours assurée.
D’autre part, on précise que la tension limite du local est de 50 V.
Pour mener à bien cette étude, vous consulterez les documents DT3, DT4, DT5, DT6.
A4.1) Donner les caractéristiques du disjoncteur actuellement en place :
/0,5
Repère
D450
Calibre
3 x 40 A
Réglage magnétique
9 x In
A4.2) Déterminer la référence du nouveau disjoncteur :
/1,5
Calibre
3 x 40 A
Type de courbe
C
Réglage magnétique
10 x In
Pouvoir de coupure
50 kA
Référence
18 804
A4.3) Déterminer la longueur maximum de la canalisation alimentant le coffret H3.6
/1
S.L.T.
Formule utilisée
0,8 × U 0 × Sph
ρ × (1 + m) × I a
Sph
m=
S PE
Lmax =
TN
Application numérique
0,8 × 230 × 16
22,5.10 -3 × (1 + 1) × 400
Lmax = 163,5 m
Sph 16
=
=1
m=
S PE 16
Lmax =
A4.4) La protection choisie est-elle adaptée ? Justifier votre réponse.
/1
En ce qui concerne la longueur
La protection est assurée car la longueur calculée
est supérieure au 70 m de canalisation.
En ce qui concerne le pouvoir de coupure
Le pouvoir de coupure du disjoncteur est
supérieur à Icc amont (50 kA > 35 kA)
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 5/24
Corrigé épreuve E2
A4.5) Calculer la tension de défaut
Formule utilisée
/1
Ud =
Application numérique
0,8 × U 0
(1 + m)
Ud =
0,8 × 230
= 92V
(1 + 1)
A4.6) Déterminer le temps de coupure maximum pour assurée la protection des personnes.
/0,5
temps de coupure maximum
Sur la courbe A2 DT5 avec une tension de contact de
92 V, le temps de coupure max. est de 0,4 s
A4.7) Calculer le courant de défaut
/1
Formule utilisée
Id =
Application numérique
0,8 × 230 × 16
Id =
22,5.10 -3 × (1 + 1) × 70
0,8 × U 0 × Sph
ρ × (1 + m) × L
Id = 934,6 A
A4.8) Préciser le temps de déclenchement du disjoncteur lors de ce défaut.
/1
Calcul du rapport
I
IN
temps de déclenchement
=
934,6
= 23,3
40
Sur la courbe NG125 « C » DT6 avec un rapport
I
IN
de 23, le temps de déclenchement est de 0,02 s
A4.9) La protection des personnes est-elle assurée ?
/1
La tension de contact est supérieure à la tension limite du local, il faut donc
couper le courant dès l’apparition du défaut
D’autre part, le disjoncteur déclenche bien avant le temps imposé par la norme
(DT5), la protection des personnes est donc assurée.
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 6/24
Corrigé épreuve E2
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 7/24
Corrigé épreuve E2
PARTIE B : Rénovation de l’éclairage de sécurité
B1 – Eclairage de sécurité du niveau 3 :
B1.1°) Déterminer les indices et les degrés de protections pour les différentes activités d’un établissement
de ce type en complétant le tableau suivant :
Secteur d’activité
/3
Type de local
IP
IK
Hôtel
O
20
02
Salle de conférence
L
20
02-07
Restaurant
N
20
02
B1.2°) En déduire l’IP et l’IK retenu pour le matériel.
/2
IP retenu
20
IK retenu
07
B1.3°) Déterminer la référence des blocs de secours adaptés.
/3
Série
EVA-ADR
Référence
ADR 60 IDL 1
blanc
Flux lumineux
assigné
50 lumens
Code
10785
Justifier vos réponses :
Entourer la réponse retenue
Pourquoi ?
EVA
LUCCI
IK 07, IP 42>IP20, type NP
ADR
TIM
Version adressable, blanc
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 8/24
Corrigé épreuve E2
Entourer la réponse retenue :
référence
TIM 60 IDL 1
LED 60 1
gris
couleur
LED 60 ADR 1
ADR 60 IDL 1
blanc
B1.4°) Déterminer la référence des accessoires adaptés aux différentes zones.
/3
Accessoire pour les zones nobles
105 00 et 104 69
Accessoire pour les autres zones
105 00
B1.5°) Compléter le tableau, en indiquant par une croix, la semaine qui correspond au test des BAES
effectués par la centrale.
Semaine
37
/3
Blocs zone 2
A1, A5, A9
Blocs zone 3
A0, A4, A8
Blocs zone 1
A1, A5, A9
Blocs zone 2
A2, A6, A10
Blocs zone 1
A0, A4, A8
Blocs zone 3
A3, A7, A11
Blocs zone 1
A3, A7, A11
Semaine
38
Semaine
39
Semaine
40
Semaine
41
2
Semaine
42
2
2
2
2
2
2
2
2
2
B1.6°) On désire vérifier la compatibilité de la centrale adressable, livrée avec une adresse IP
010.124.072.092 (modifiable), avec le réseau TCP/IP de l’hôtel dont l’adresse est 192.168.0.0. Le masque
réseau est 255.255.0.0. En réalisant une fonction ET entre le masque et l’adresse du récepteur on doit
avoir un résultat identique sur les deux premières valeurs pour communiquer sur le réseau de l’hôtel.
/4
Exemple avec un masque de 255 :
décimal
Fonction ET
Résultat en
décimal
Binaire (8bits)
010
0 0 0 0 1 0 1 0
255
1 1 1 1 1 1 1 1
0 0 0 0 1 0 1 0
10
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 9/24
Corrigé épreuve E2
Exemple avec un masque de 0 :
décimal
Résultat en
décimal
Binaire (8bits)
072
0 1 0 0 1 0 0 0
0
0 0 0 0 0 0 0 0
Fonction ET
0 0 0 0 0 0 0 0
0
B1.7°) En déduire la valeur de l’adresse IP (décimale) que l’on trouve après avoir fait l’opération avec le
masque 255.255.0.0.
valeur de l’adresse IP
/3
10
124
0
0
072
092
B1.8°) En déduire la valeur de la nouvelle adresse IP décimale de la centrale.
/3
valeur de l’adresse IP de la centrale
192
168
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 10/24
Corrigé épreuve E2
PARTIE C : Organisation du planning de rénovation
C1 – Organisation du planning de rénovation (DT11, DT12, DT13, DT14).
La première tranche de la rénovation vient d’être terminée. Le décodage des documents de réalisation va
permettre d’optimiser la planification de la deuxième tranche.
C1.1°) Décoder le planning proposé et préciser à quoi correspondent les éléments entourés en cochant la
ou les cases correspondantes.
/3
Description des tâches
tâche
Niveau 3
dépose
24
192
Nombre d’heures travaillées
Nombre d’ouvriers présents
Prix de l’heure facturée
Nombre de mètres déposés
⌧ Nombre de journées travaillées
Nombre d’ouvriers exécutants
L
SEMAINE 47
M
M
J
V
0
0
2
⌧ Nombre d’heures travaillées
Nombre d’ouvriers présents
Prix de l’heure facturée
Nombre de mètres déposés
Nombre de journées travaillées
Nombre d’ouvriers exécutants
0
2
Nombre d’heures travaillées
Nombre d’ouvriers présents
Prix de l’heure facturée
Nombre de mètres déposés
Nombre de journées travaillées
⌧ Nombre d’ouvriers exécutants
Remarque : La suite du questionnement concerne uniquement le niveau 3 : lobby/bar …
L’installation est consignée jusqu’aux essais
C1.2°) Attribuer à chaque personne, en fonction de son titre d’habilitation, les activités professionnelles
prévues au planning.
/3
activités
Nom des personnes
habilitation
Dépose
LATOURE – ANDAR
Rien – B0
Chemins de câbles
DIOUF - YOUSSEF
B1
Câblage
DIOUF – YOUSSEF - GOMES
B1 – B2
DIOUF – YOUSSEF
B1
GOMES – PHILIPPE (ou DURANT)
B2 - BR
Appareillage
Luminaires
4
différents
Armoire électrique/ sous
répartiteur
Essais
DIOUF – YOUSSEF
B1
4
différents
DURANT – PHILIPPE – (ou GOMES)
B2 - BR
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 11/24
Corrigé épreuve E2
C1.3°) Etablir la liste des outillages, des appareils de mesurage et de contrôle, des équipements collectifs
à mettre en œuvre pour réaliser les différentes tâches.
/3
Mettre les repères dans les cercles proposés.
Consommables type embouts,
fils, repères
A
Consommables type colliers,
attaches
B
Appareils de contrôle (voltmètre,
pince ampèremètrique,
mégohmmètre, ohmmètre) C
Consommables type vis
écrous, tige filetée
Outillage de mécanique (clés,
limes, équerre)
E
Outils isolés 1000V
EPI, ECS, EIS
Echelle, escabeau,
échafaudage sur roues
Outils d’électricien pour
montage et câblage
D
H
G
F
I
Outillage portatif (perceuse,
meuleuse)
J
Tâches
Dépose
Outillage
E
I
J
Chemins de câbles
D
B
E
I
Câblage
A
C
B
G
Appareillage
G
J
Luminaires
G
I
Armoire électrique/ sous
répartiteur
A
C
B
G
Essais
C
F
H
I
J
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 12/24
Corrigé épreuve E2
PARTIE D : Gestion de l’éclairage du bar
Afin de rendre l’ambiance du bar plus conviviale, le directeur de l’établissement souhaite avoir une
proposition de modification de l’éclairage.
Le synoptique est le suivant :
1
2
1 – un capteur de luminosité Thermokon,
3
230V~
2 – un transmetteur interface lux/4-20 mA
LI65,
3 - un contrôleur trend de type IQ3X sortie 010 V.
4
4 – un gradateur modulaire
lampes
En vous aidant du CCTP, DT15, DT16, DT17, DT18, DT19, DT20.
D1 – Réglage du transmetteur :
D1.1°) Préciser en entourant la bonne réponse la grandeur qui influe sur le capteur.
/0,5
pression
courant
tension
température
luminosité
D1.2°) Indiquer par une croix la position des switchs pour régler le transmetteur :
/2
ON
Dip switch
OFF
2
SW1
SW2
SW3
SW4
2
2
2
D1.3°) Quelle sera la valeur du courant délivré par le transmetteur pour un éclairement de 200 lux :
Formule
Application Numérique
Résultat
/1,5
Ic =
16 × L
+4
2000
Ic =
16 × 200
+4
2000
Ic = 5,6 mA
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 13/24
Corrigé épreuve E2
D2 – Choix et configuration du gradateur :
Les trois lustres centraux du bar sont constitués de chacun 10 lampes à incandescence de
puissance unitaire 50 W.
D2.1°) Déterminer la puissance du gradateur afin d’alimenter les trois lustres
/2
calcul
résultat
P= 3 x 10 x 50
1500 W
D2.2°) Déterminer le modèle du gradateur.
/2
Modèle
RV 10
D2.3°) Déterminer la position des sélecteurs pour configurer le gradateur.
/2
1
1
3
3
8
0
2
2
7
9
8
0
7
9
Sélecteur 2
4
Sélecteur 1
4
5 6
5 6
D3 – Schéma de l’installation : (page 21)
/3
Compléter le schéma de raccordement de la sonde, du transmetteur, de l’automate et du gradateur
sachant que :
- on utilise l’entrée 1 de l’iQ3X.
- cette entrée est configurée par un cavalier que vous positionnerez sur le contrôleur
- la sortie 11 est utilisée pour commander le gradateur en 0-10 V
- le gradateur est protégé par le disjoncteur D22 et le contrôleur par un disjoncteur D2
- on veut une coupure physique des lampes par porte fusibles bipolaires.
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 14/24
Corrigé épreuve E2
ws
S1 LI65
S2
S3
1 2 3 4
LDF
N Ph
3
0
+
4
0 +
A
0
~ LPE
11
24V
0V
24V
100-240V~
GRADATEUR
N
2
0 +
courant
PE
DIGITAL
CURRENT
THERM’R
VOLTAGE
PE
1
+
7 8 9 10 11 12
P
12
0
D2
1 2 3 4 5 6
P
13
0
D22
cavalier
àconfigurer
P
P 31 32 33 34 35 36 3738 39
M C O S1 S2 T R O
+10V
0-10V
0V
protectionbipolaire
pour physiquedeslampes
L
lustres
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
0
br
Page 15/24
Corrigé épreuve E2
Baccalauréat Professionnel
Électrotechnique, énergie, équipements communicants
ÉPREUVE E2
Étude d’un ouvrage
Sujet : Champ d’application habitat-tertiaire
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 16/24
Corrigé épreuve E2
PARTIE E : Eclairage du théâtre
Avant la rénovation du niveau 3, l’éclairage du théâtre est réétudié.
A l’aide du CCTP, DT7, DT21, DT22, DT23, DT24.
On souhaite déterminer le nombre de luminaires nécessaire pour obtenir l’éclairement voulu.
E1 – Appareils d’éclairage installés :
Rappel sur les rapports de suspension
plafond
h’
Plan des luminaires
h
ht
Plan utile
hu
sol
Tous les appareils d'éclairage doivent être obligatoirement reliés à la terre ; si ces appareils sont implantés
dans le volume dit "de protection", ils doivent être en matière isolante de la classe I et IP20.
Les appareils d'éclairage retenus sont des luminaires du constructeur THORN de type CHALICE 3x26W
équipés d’appareils à lampes fluorescentes compactes avec:
• douilles de type G 24d-3,
• spots équipés de réflecteurs en aluminium.
• lampes avec indice de rendu des couleurs (IRC) au moins égal à 80 et température de couleur de
3000°K, (de : 2700 à 3300°K),
• ballasts de type conventionnels, starters intégrés.
Les rendements et classes sont définis conformément à la norme NF C 71-120.
E1.1°) Déterminer les caractéristiques du local.
/6
Local : théâtre
Activité du local : Salle de conférence et de réunions
Longueur : a = 14,19 m
Largeur : b = 9,30 m
Hauteur : ht (HSFP) = 4,14 m
Hauteur du plan utile : hu = 0 m
Niveau d’éclairement minimum requis : E = 250 lux
Classe : B
Indice de protection IP : 20
E1.2°) Déterminer les caractéristiques des luminaires.
/7
Catégorie
Classe
δ
F’’1
F’’2
F’’3
F’’4
F’’5
Direct intensif
Direct extensif
Semi direct
mixte
indirect
A B C D E F G H I J K L M N O P Q R S
T
1 1,1 1,3 1,6 1,9 2 2 1,9 2 2,3
1
Système d’éclairage (mettre une croix dans la valeur retenue)
F’’1
F’’2
F’’3
F’’4
F’’5
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 17/24
Corrigé épreuve E2
Hauteur de suspension : h’ = 0 Encastré
Version : CP
Constructeur THORN
Désignation : CHALICE 305 3x26W CP TC-D
RADIAL LOUVRE
Nombre de lampes dans un luminaire : n = 3
Rendement des luminaires : η = 0,41
Type de culot ou tube : G24 d-3
E1.3°) Choix des lampes
/6
Type : 4L 26W 3000K
Constructeur THORN
Désignation : TC-D 26W/830 G24d-3 PH
Température de couleur : 3000 K
Indice de rendu des couleurs : IRC = 85
Flux lumineux : FL = 1800 lm
Puissance : P = 26W
E1.4°) Calcul du flux lumineux total
/11
Indice du local
h = h t − h u = 4,14 m
k=
(9,3 × 14,19)
(a × b)
=
=1,357
h × (a + b) 4,14 × (9,3 + 14,19)
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 18/24
Corrigé épreuve E2
Rapport de suspension
J=
h'
=0
h + h'
J retenu :
J=0
J = 1/3
(entourer la valeur retenue)
Luminaire au plafond
Luminaire suspendu
Le facteur de réflexion se détermine à partir des coefficients de réflexion des murs, sol et plafond.
Coefficient de réflexion
Plafond
Murs
Sol
7
0
%
5
0
%
2
Valeur retenue
7
Facteur de réflexion retenu : 752
5
0
%
2
Tableau utilance, classe B, facteur 751 (pour
752 trouvé) indice du local 1,25 pour 1,357
trouvé
Facteur d’utilance : U = 0,85
Facteur compensateur de dépréciation : d = 1,45 (CCTP)
Flux lumineux total
F=
E × a × b × d 250 × 14,19 × 9,3 × 1,45
=
= 137 268,4 lm
η× U
0,41× 0,85
Nombre de sources lumineuses nécessaires
N=
F
= 25,42 soit 26 luminaires
n × FL
Le bureau d’étude effectuera la répartition au sein de la pièce afin d’obtenir un éclairage homogène.
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 19/24
Corrigé épreuve E2
Baccalauréat Professionnel
Électrotechnique, énergie, équipements communicants
ÉPREUVE E2
Étude d’un ouvrage
Sujet : Champ d’application industriel
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 20/24
Corrigé épreuve E2
PARTIE F : Ventilation et extraction d’air dans le parking
F1 - Description de l’installation :
L’étude se limitera uniquement au secteur du troisième sous-sol (zone 441) du parking.
Principe de la ventilation et de l’extraction d’air :
Afin de parfaitement canaliser les diverses pollutions évacuées avec l’air extrait, le dispositif consiste à
souffler et à extraire mécaniquement et en même temps, cet air.
Le groupe d’extraction d’air fournit l’énergie nécessaire pour entretenir l’écoulement de l’air dans le
circuit. Il doit être choisi pour débiter un certain volume d’air sous une certaine pression, qui dépend de la
résistance du circuit.
La pression produite est appelée la pression totale (∆Pt), elle est la somme de deux
pressions distinctes : STATIQUE + DYNAMIQUE
La pression statique (∆Ps) correspond aux frottements que l’air doit vaincre pour
s’écouler dans le circuit aéraulique.
La pression dynamique (∆Pd) est la surpression nécessaire pour générer la vitesse de l’air
dans le circuit aéraulique.
Le débit délivré est à la fois fonction de ses propres caractéristiques et de la perte de charge maximale
pouvant exister dans l’installation.
L’alimentation est en 3 x 400 V (50Hz).
La rénovation de l’ensemble des extracteurs d’air, nécessite de dimensionner le groupe motoextracteur du troisième sous-sol du parking.
D’après les caractéristiques du CCTP, les documents DT25 à DT 31, les données suivantes :
∆Pt = 65 mm CE (Colonne d’Eau)
∆Ps = 55 mm CE
On vous demande de :
F1.1) Préciser sur le schéma de principe ci-dessous, les grandeurs caractéristiques énoncées dans le
C.C.T.P.
/5
Nombre de places de stationnement = 85
VENTILATEUR
EXTRACTEUR
AIR EXTRAIT
PARKING
Secteur du 3ème
sous-sol
AIR NEUF
PV théorique = 500 tr/mn
GV théorique = 1000 tr/mn
PV théorique = 750 tr/mn
GV théorique = 1500 tr/mn
Diamètre = 1250 mm
Nombre de pales = 6 pales
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 21/24
Corrigé épreuve E2
F1.2) Déterminer le débit volumique théorique d’extraction :
/2
-600 m3/h par véhicule
-85 véhicules pour le troisième sous-sol
Q= 85 x 600 = 51000 m3/h
F1.3) Déterminer graphiquement le rendement de l’extracteur d’air :
/4
Le rendement est d’environ de 75 % selon l’interprétation de la courbe voir annexe
F1.4) Calculer la puissance absorbée par l’extracteur, à l’aide des courbes du constructeur :
Débit : 51000/3600 = 14,17
Pression totale : 55 + 10 = 65 mm CE
Pa = 14,17 x 65 / 75 = 12,28 kW
/2
F1.5) Calculer la puissance utile du moteur :
Pu = 12,28 + (12,28 x 0,05) = 12,9 kW
/3
F1.6) Choisir et désigner le moteur de l’extracteur.
choix : Moteur deux vitesses 4/8 pôles 13 kW/ 3 kW
/3
désignation selon doc. en bas de la page DT28 :
4/8P HTA 160 L 13/3,3 kW IM 1001 400V 200° - 120 min code : MA713L59
F1.7) Calculer le rendement global du moto - extracteur. On négligera le rendement de la transmission.
/3
Rendement global = Rendement Moteur x Rendement Extracteur
η = 0,878 x 0,75 η = 0, 66 = 66%
F1.8) Identifier les contacteurs qui commandent les vitesses PV et GV.
contacteurs
/2
Petite vitesse
Extracteur KM1
Grande vitesse
Extracteur KMC1 - KM2
F1.9) Compléter le schéma de puissance du moteur extracteur d’air page 29.
/6
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 22/24
Corrigé épreuve E2
U1
V2
W1
U2
V1
W2
ATTENTION AU SENS DE
ROTATION / ORDRE DES
PHASES
V2
W1
U2
V1
W2
SOUFFLAGE
EXTRACTEUR
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
U1
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 1/24
Corrigé épreuve E2
51 000 m3/h
55 mm CE
10 mm CE
Baccalauréat Professionnel Électrotechnique, énergie, équipements communicants
Session : 2006
Épreuve : E2
CORRIGE
Durée : 5 heures
Coefficient : 5
Page 24/24
