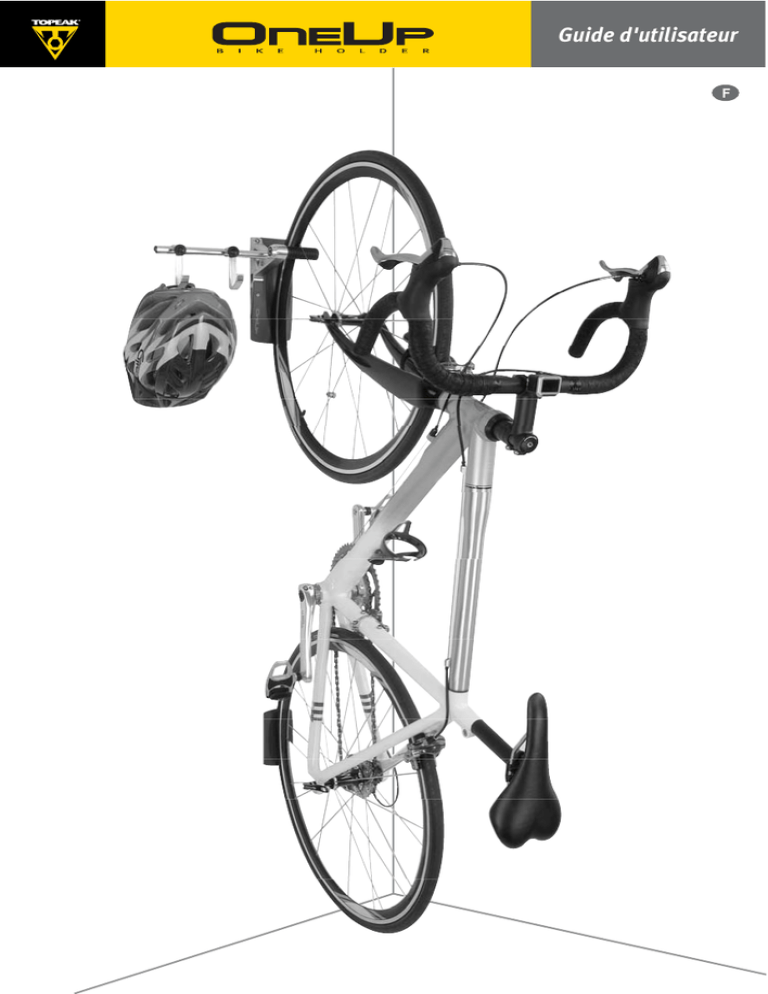

Guide d`utilisateur

Guide d'utilisateur
F
LISTE DES PIÈCES DÉTACHÉES
2f
1a
2e
2g
2d
1b
1c
2a
2b
2h
1d
2c
minimum
2,54 cm (1")
UNITÉ
1.
2.
3.
DESCRIPTION
2i
2j
QTE
Barre Transversale
1a. Barre Transversale
1b. Bouton de réglage
1c. Crochet
1d. Boulon M10 x 12L
1
2
2
1
Unité principale
2a. Boulon M15 x 13,5L
2b. Entretoises
2c. Barre de fixation (roue avant)
2d. Support
2e. Vis ø4,5 x 34L
2f. Cheville ø7 x 37L
2g. Boulon M5 x 14L
2h. Plaque Métalique
2i. Boulon M4 x 6L
2j. Support roue avant
1
1
1
1
3
3
1
1
1
1
Fixation roue arrière
3a. Fixation roue arrière
3b. Vis ø4,5 x 34L
3c. Cheville ø7 x 37L
3d. Bande adhésive
1
2
2
1
3c
3b
3d
3a
1
3
2
* Outils requis : Clé Allen de 3 mm, Clé Allen de 8 mm, Tournevis Phillips
2
Solutions de maintenance & de rangement
S U P P O R T
P O U R
V É L O
INSTALLATION
ASSEMBLER L'UNITE PRINCIPALE AU MUR
1. Assembler l'unité principale
Clé Allen
de 3 mm
Note:
Marquer l'emplacement à forer.
Clé Allen
de 3 mm
2. Assembler la barre transversale
Clé Allen
de 8 mm
Clé Allen
de 8 mm
S U P P O R T
P O U R
V É L O
Solutions de maintenance & de rangement
3
INSTALLATION
ASSEMBLER LE SUPPORT DE ROUE ARRIERE AU MUR
3. Assembler le support de roue arrière
Note:
Suspendre le vélo sur la fixation principale et marquer
la position de la roue arrière pour installer le support.
Option A
Option B
Note:
Deux options pour maintenir le support de
roue arrière; vis ou bandes adhésives.
4
Solutions de maintenance & de rangement
* Casque non fournis.
S U P P O R T
P O U R
V É L O
AVERTISSEMENT
1. NE PAS INSTALLER le support vélo OneUp sur une surface murale instable, recouverte
de plâtre ou de lambris. Vérifier que le OneUp soit monté sur un montant une poutre ou
un mur solide. Attention d'éviter câbles électriques et conduites de gaz ou d'eau.
2. La partie inférieure de la roue arrière doit avoir
un écart avec le sol de minimum 2,54 cm (1")
lorsque le vélo est suspendu au OneUp.
3. Inspecter l'installation du OneUp avant de
suspendre un vélo. Un manque de vérification
pourrait engendrer des lésions corporelles ou
des dommages au vélo.
4. Lorsque le vélo est suspendu, vérifier que les
deux roues soient placées dans leurs
supports respectifs.
minimum
2,54 cm (1")
5. Largeur Maximale du pneu : 6 cm (2,35”)
6. Charge maximale : 16 kg (35 lbs)
6 cm
(2,35")
GARANTIE
Garantie de 2 ans : toutes parties mécaniques contre tout défaut de fabrication seulement.
Réclamation de la garantie
Pour obtenir le service de garantie, vous devez avoir votre facture d'achat originale. La garantie de tout produit ne disposant pas
de sa facture d'achat commence à la date de fabrication. Toute garantie sera considérée comme nulle si le produit a été
endommagé suite à un abus, une altération du produit, ou si le produit n'a pas été utilisé tel que décris dans ce guide.
* Certaines spécifications sont susceptibles de changer sans préavis.
Les produits Topeak sont disponibles dans les magasins spécialisés.
Si vous avez la moindre question, contactez votre revendeur le plus proche.
Website: www.topeak.com
Copyright © Topeak, Inc. 2006
S U P P O R T
P O U R
V É L O
M-TW009-F 9/06
