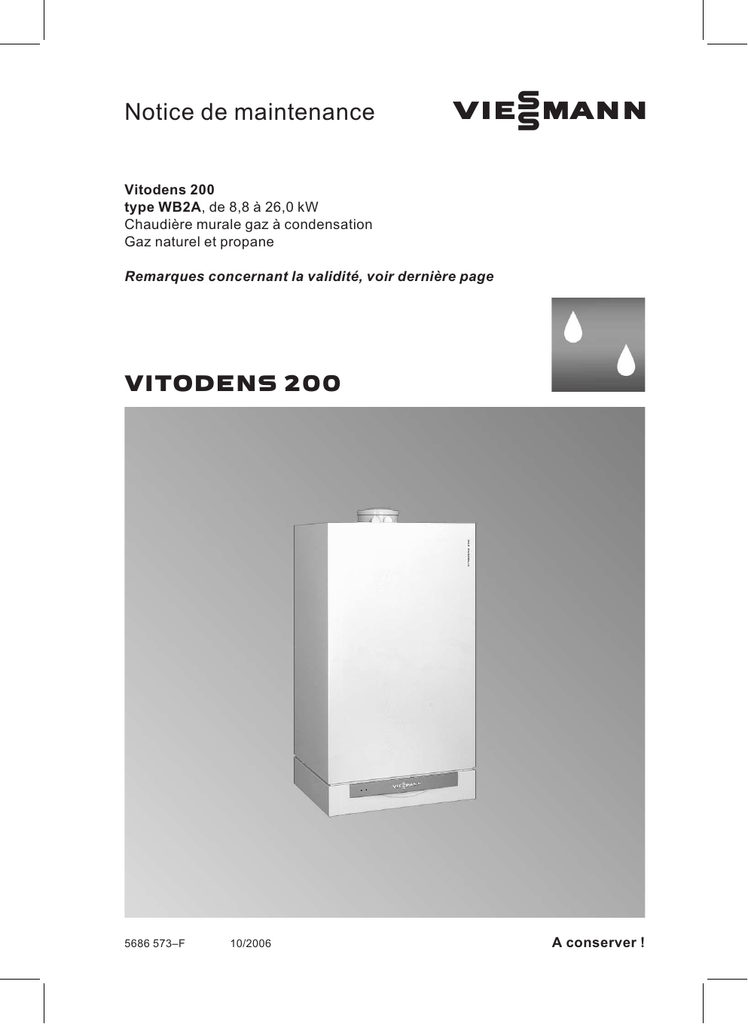

Notice de maintenance
VIESMANN
Vitodens 200
type WB2A, de 8,8 à 26,0 kW
Chaudière murale gaz à condensation
Gaz naturel et propane
Remarques concernant la validité, voir dernière page
VITODENS 200
5686 573–F
10/2006
A conserver !
Consignes de sécurité
Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout
risque et tout dommage pour les personnes et les biens.
Explication des consignes de sécurité
Danger
Ce symbole met en garde
contre les dommages pour les
personnes.
!
Attention
Ce symbole met en garde
contre les dommages pour les
biens et l'environnement.
Remarque
Les indications précédées du mot
"Remarque" contiennent des informations supplémentaires.
Destinataires
La présente notice est exclusivement
destinée au personnel qualifié.
& Les travaux sur les conduites de
gaz ne devront être effectués que
par un installateur qualifié.
& Les travaux électriques ne devront
être effectués que par des électriciens.
& La première mise en service devra
être effectuée par l'installateur ou
un spécialiste désigné par lui.
&
&
la réglementation professionnelle,
la réglementation de sécurité en
vigueur.
Comportement en cas d'odeur de
gaz
Danger
Toute fuite de gaz risque de
provoquer des explosions pouvant causer des blessures très
graves.
& Ne pas fumer ! Eviter toute
flamme nue et toute formation d'étincelles. Ne jamais
actionner les interrupteurs
des lampes et des appareils
électriques.
& Fermer la vanne d'alimentation de gaz.
& Ouvrir les fenêtres et les portes.
& Eloigner les personnes de la
zone de danger.
& Prévenir les fournisseurs
d'électricité et de gaz depuis
l'extérieur du bâtiment.
& Faire couper l'alimentation
électrique du bâtiment
depuis un endroit sûr (à l'extérieur du bâtiment).
Lors des travaux, respectez :
& la législation concernant la prévention des accidents,
& la législation concernant la protection de l'environnement,
2
5686 573–F
Réglementation à respecter
Consignes de sécurité (suite)
Comportement en cas d'odeur de
gaz de combustion
Danger
Les gaz de combustion peuvent entraîner des intoxications mortelles.
& Arrêter l'installation de chauffage.
& Aérer la chaufferie.
& Fermer les portes des pièces
d'habitation.
Travaux sur l'installation
Si la chaudière fonctionne au gaz,
fermer la vanne d'alimentation de
gaz et la bloquer pour empêcher
toute ouverture intempestive.
& Mettre l'installation hors tension (au
porte-fusible du tableau électrique
ou à l'interrupteur principal, par
exemple) et contrôler l'absence de
tension.
& Empêcher la remise sous tension
de l'installation.
&
Attention
Une décharge d'électricité
électrostatique risque d'endommager les composants
électroniques.
Toucher les objets à la terre
comme des conduites de
chauffage ou d'eau avant les
travaux pour éliminer la charge
d'électricité électrostatique.
!
Attention
Réparer des composants de
sécurité nuit au bon fonctionnement de l'installation.
Remplacer les composants
défectueux par des pièces
Viessmann d'origine.
Composants supplémentaires, pièces de rechange et d'usure
!
Attention
Les pièces de rechange et
d'usure qui n'ont pas été
contrôlées avec l'installation
peuvent provoquer des dysfonctionnements. La mise en
place de composants non
homologués et des modifications non autorisées risquent
de nuire à la sécurité et de limiter la garantie.
Si on remplace des pièces, on
devra employer les pièces
Viessmann d'origine qui
conviennent.
5686 573–F
!
Travaux de réparation
3
Sommaire
Sommaire
Première mise en service, contrôle, entretien
Liste des travaux à effectuer - Première mise en service, contrôle, entretien
Autres indications concernant les travaux à effectuer ..................................
5
7
Codages
Codage 1.................................................................................................... 38
Codage 2.................................................................................................... 41
Remettre les codages à l’état de livraison ................................................... 63
Interrogations de service
Tableau des écrans de service ...................................................................
Températures, fiche de codage de la chaudière et brèves interrogations .....
Contrôler les sorties (test des relais) ...........................................................
Interroger les états de fonctionnement et les sondes ..................................
64
65
69
70
Elimination des pannes
Message de défaut ..................................................................................... 73
Codes de défaut ......................................................................................... 75
Travaux de réparation ................................................................................. 86
Description des fonctions
Régulation pour marche à température d’eau constante ..............................
Régulation en fonction de la température extérieure ....................................
Extensions pour raccordements externes (accessoires) ..............................
Fonctions de régulation ..............................................................................
Commutateurs de codage de la commande à distance ................................
96
98
101
105
111
Schémas
Schéma électrique – Raccordements internes ............................................ 113
Schéma électrique – Raccordements externes ............................................ 115
Listes des pièces détachées .................................................................... 117
Procès-verbaux......................................................................................... 123
Caractéristiques techniques .................................................................... 124
Index ......................................................................................................... 127
4
5686 573–F
Attestations
Déclaration de conformité ........................................................................... 126
Liste des travaux à effectuer - Première mise en service, contrôle, entretien
Autres remarques concernant les travaux à effectuer, voir page indiquée
!
•
•
•
•
•
•
Travaux à effectuer pour la première mise en service
!
Travaux à effectuer pour le contrôle
Page
!
01. Remplir l’installation de chauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
02. Purger l’air de la chaudière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
03. Purger l’air de l’installation de chauffage . . . . . . . . . . . . . . . . . . . .
9
04. Remplir le siphon d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
05. Contrôler l'alimentation électrique
•
06. Régler l'heure et la date (si nécessaire) - régulation
en fonction de la température extérieure
uniquement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
•
07. Changement de langue (si nécessaire) - régulation
uniquement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
•
•
•
•
•
10. Séquences de fonctionnement et défauts
possibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
•
•
•
11. Mesurer la pression au repos et la pression
d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
•
•
•
08. Contrôler le type de gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
09. Modifier le type de gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
12. Régler la puissance maximale
•
•
•
5686 573–F
Travaux à effectuer pour l'entretien
........................................
15
13. Contrôler l'étanchéité de tous les raccords côté
chauffage et côté sanitaire
14. Contrôler l’étanchéité de la ventouse (mesure
entre les deux tubes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
•
•
•
•
•
•
15. Déposer le brûleur
•
•
18. Nettoyer les surfaces d'échange et monter le
brûleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
...............................................................
17
16. Contrôler le joint du brûleur et la grille de brûleur . . . 18
17. Contrôler et régler les électrodes d’allumage et
d’ionisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5
Liste des travaux à effectuer - Première mise en . . . (suite)
Travaux à effectuer pour la première mise en service
Travaux à effectuer pour le contrôle
Travaux à effectuer pour l'entretien
!
!
•
•
19. Contrôler l’évacuation des condensats et nettoyer
le siphon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
•
•
20. Contrôler l'équipement de neutralisation (si
présent)
•
21. Limiteur de débit (version double service
uniquement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
•
•
22. Contrôler le vase d’expansion à membrane et la
pression de l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
•
•
•
23. Contrôler le fonctionnement des vannes de
sécurité
•
•
•
24. Contrôler la bonne assise des branchements
électriques
•
•
•
25. Contrôler l'étanchéité des parcours de gaz à la
pression de service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
•
•
•
•
•
•
•
•
•
26. Mesure des émissions de gaz de fumées . . . . . . . . . . . . . . . . . . . . 23
!
•
•
27. Mesurer le courant d'ionisation
Page
......................................
25
28. Contrôler la vanne de sécurité externe propane (si
présente)
.
26
30. Régler les courbes de chauffe (régulation en
fonction de la température extérieure uniquement)
30
29. Adapter la régulation à l’installation de chauffage
•
31. Intégrer la régulation au système LON (régulation
uniquement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
•
32. Expliquer le fonctionnement à l’utilisateur . . . . . . . . . . . . . . . . . 35
33. Interroger et remettre à zéro le message
"Entretien" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
5686 573–F
•
6
Autres indications concernant les travaux à effectuer
Remplir l’installation de chauffage
!
Attention
Une eau de remplissage de mauvaise qualité risque d’induire des dépôts
et la formation de corrosion et d’endommager la chaudière.
& Rincer à fond l’installation de chauffage avant le remplissage.
& Utiliser exclusivement de l'eau ayant la qualité de l’eau potable.
& Une eau de remplissage d'une dureté supérieure à 30 °f (3,0 mol/m 3 )
devra être adoucie, par un adoucisseur d'eau, par exemple (voir tarif
Viessmann Vitoset).
& Il est possible d’ajouter à l’eau de remplissage un antigel adapté aux
installations de chauffage. L'aptitude sera à attester par le fabricant de
l'antigel.
1. Contrôler la pression de remplissage du vase d'expansion à
membrane.
2. Fermer la vanne d’alimentation de
gaz.
3. Remplir l’installation de chauffage
par le robinet de remplissage et de
vidange de la chaudière A
implanté dans le retour chauffage
(au set de raccordement ou sur le
chantier). (Pression minimale de
l’installation > 0,8 bar).
5686 573–F
Remarque
Si la régulation n’a pas encore été
enclenchée avant le remplissage,
le servo-moteur de la vanne
d'inversion se trouve en position
médiane et l’installation est entièrement remplie.
7
Autres indications concernant les travaux à . . . (suite)
4. Si la régulation a déjà été enclenchée avant le remplissage :
enclencher la régulation et activer
le programme de remplissage par
l'adresse de codage "2F:2".
5. Fermer le robinet de remplissage
et de vidange de la chaudière A.
6. Fermer les vannes d'arrêt côté
chauffage.
Purger l’air de la chaudière
1. Fermer les vannes d’arrêt côté
chauffage.
2. Relier le flexible d'évacuation du
robinet supérieur B à un raccord
eaux usées.
3. Ouvrir les robinets A et B et purger l’air à la pression du réseau jusqu’à ce qu’il n’y ait plus de bruits
d’air.
5686 573–F
4. Refermer les robinets A et B,
ouvrir les vannes d’arrêt côté
chauffage.
8
Purger l’air de l’installation de chauffage
gaz et enclencher la régulation.
3. Contrôler la pression de l’installation.
2. Activer le programme de purge
d’air par l'adresse de codage
"2F:1" dans le codage 1.
Remarque
Appel du codage 1 et réglage de
l’adresse de codage, voir page 38.
Fonction et déroulement du
programme de purge d’air, voir
page 106.
Durant le programme de purge
d’air, l’écran affiche "EL" (régulation pour marche à température
d'eau constante) ou "Purge d’air"
(régulation en fonction de la température extérieure).
Remplir le siphon d’eau
1. Retirer la pince de blocage et le
siphon A.
2. Remplir le siphon d’eau.
5686 573–F
3. Remettre le siphon A en place et
le fixer à l’aide de la pince de
blocage.
9
Régler l'heure et la date (si nécessaire) - régulation en fonction de la température extérieure uniquement
Remarque
& Si lors de la première mise en service ou après un arrêt assez long
l'heure clignote à l'écran, l’heure et
la date devront être réglées à nouveau.
& A la première mise en service, les
désignations sont affichées en allemand (état de livraison) :
Date (étape 2.)
Appuyer sur les touches suivantes :
Heure (étape 1.)
1. a/b pour l'heure.
2. d
pour confirmation,
"Datum" apparaît.
3. a/b pour la date.
4. d
pour confirmation.
Changement de langue (si nécessaire) - régulation en fonction de la température extérieure uniquement
Remarque
A la première mise en service, les
désignations sont affichées en allemand (état de livraison) :
Température extérieure (voir étape
3.)
Sélectionner le circuit de chauffage
(voir étape 1.)
2. d pour confirmation, attendre 4 s
environ.
10
5686 573–F
1. c "Heizkreis wählen" apparaît.
3. c appuyer à nouveau sur cette
touche, "Außentemperatur"
apparaît.
4. b pour la langue souhaitée.
5. d pour confirmation.
Contrôler le type de gaz
Remarque
En état de livraison, la Vitodens 200 est préréglée pour le gaz naturel E.
1. Vérifier la nature de gaz qui alimente la chaudière et comparer le
type de gaz avec les indications de
l’autocollant du brûleur.
2. Si les indications ne sont pas
concordantes, le brûleur devra être
adapté au gaz distribué.
3. Régler le type de gaz par l’adresse
de codage "1E" sur la régulation.
Remarque
Appel du codage 1 et réglage de
l’adresse de codage, voir page 38.
4. Noter le type de gaz sur le procèsverbal de la page 123.
Notice de montage jeu de
pièces de transformation.
Plage d'indice de Wobbe
Type de gaz
Plage d'indice de Wobbe
kWh/m 3
MJ/m 3
Etat de livraison
Gaz naturel Es
de 12,0 à 16,1
de 43,2 à 58,0
Après transformation
Gaz naturel Ei
de 10,0 à 13,1
de 36,0 à 47,2
Propane
de 20,3 à 21,3
de 72,9 à 76,8
Modifier le type de gaz
5686 573–F
Notice de montage
diaphragmes gaz
11
Affectation diaphragmes gaz
Type de gaz
7 intérieur
diaphragme
& gaz naturel
mm
6,2
Es
& gaz naturel
mm
8,1
Ei
& propane
mm
4,2
Séquences de fonctionnement et défauts possibles
Affichage à
l'écran
La régulation est
en demande
Mesure
non
Augmenter la valeur, veiller à dissiper la chaleur
non
Au bout de 51 s
environ défaut F5/
F9
Contrôler les câbles et les fiches
de la turbine
non
Au bout de 51 s
environ défaut
E6/F5
Contrôler les câbles et les fiches
de la turbine,
contrôler la turbine
non
Défaut F4
Contrôler l’allumeur
(230 V présents
entre les fiches
"X2.1" et "X2.2")
oui
La turbine
démarre
oui
Le pressostat air
autorise le démarrage (contact
fermé entre les
bornes "X8.10
"et "X8.11")
oui
5686 573–F
Allumage
12
oui
Le bloc combiné
gaz s’ouvre
non
Défaut F4
Contrôler le bloc
combiné gaz
(230 V présents),
contrôler la pression d’alimentation de gaz
non
Défaut F4
Mesurer le courant d'ionisation,
contrôler le réglage de l’électrode et si de l’air
est présent dans
la conduite de
gaz
s’arrête si la température d’eau de
chaudière est
inférieure à la
consigne et redémarre immédiatement
Contrôler l’étanchéité du conduit
d’évacuation des
fumées (récirculation des fumées),
contrôler la pression d’alimentation de gaz
oui
Le courant d’ionisation s’établit
(supérieur à
5 µA)
Symbole A
oui
Brûleur en fonctionnement
non
Autres indications concernant les défauts voir page 75.
5686 573–F
Mesurer la pression au repos et la pression d’alimentation
Danger
La formation de CO résultant d'un mauvais réglage du brûleur risque
d'être dangereuse pour la santé.
Avant et après intervention sur des appareils fonctionnant au gaz, une
mesure de CO devra être impérativement effectuée.
13
Fonctionnement au propane
Rincer la cuve deux fois à la première mise en service/lors du remplacement.
Purger totalement l'air de la cuve et de la conduite de gaz à l'issue du rinçage.
6. Mesurer la pression d’alimentation.
Consignes :
& gaz naturel : 20 (25) mbar.
& propane : 50 mbar.
Remarque
Utiliser des appareils d’une résolution d’au moins 0,1 mbar pour
mesurer la pression d'alimentation.
2. Desserrer, sans la sortir, la vis du
mamelon de mesure "IN"A du
bloc combiné gaz et raccorder un
manomètre.
3. Ouvrir la vanne d’alimentation de
gaz.
4. Mesurer la pression au repos et
noter cette valeur dans le procèsverbal.
Consigne : 57,5 mbar maxi.
5. Mettre la chaudière en service.
Remarque
A la première mise en service
l’appareil peut se mettre en dérangement parce que de l’air se trouve
dans la conduite d’alimentation de
gaz. Appuyer sur la touche "E" au
bout de 5 s environ pour réarmer le
brûleur.
14
8. Mettre la chaudière hors service,
fermer la vanne d’alimentation de
gaz, retirer le manomètre, fermer le
mamelon de mesure A à l’aide de
la vis.
9.
Danger
Du gaz qui s’échappe du
mamelon de mesure représente un risque d'explosion.
Contrôler l'étanchéité au
gaz.
Ouvrir la vanne d’alimentation de
gaz, mettre l’appareil en service et
contrôler l'étanchéité au gaz du
mamelon de mesure A.
5686 573–F
gaz.
7. Noter cette valeur dans le procèsverbal.
Suivre les indications du tableau
suivant.
Pression d’a- Mesures
limentation
Propane
Pression d’alimentation
Gaz naturel
Es (H)
inférieure à
17,4 mbar
Pression d’alimentation
Gaz naturel
Ei (L)
inférieure à
21,8 mbar
inférieure à
32 mbar
de 17,4 à
25 mbar
supérieure à
25 mbar
de 21,8 à 31
mbar
supérieure à
31 mbar
de 32 à
45 mbar
supérieure à
45 mbar
Ne procéder à aucun réglage
et prévenir le distributeur de
gaz.
Mettre la chaudière en service.
Monter un régulateur de pression de gaz indépendant en
amont de la chaudière et régler la pression à 20/25 mbar
pour le gaz naturel et à
37 mbar pour le propane.
Prévenir le distributeur de gaz.
Régler la puissance maximale
Remarque
Il est possible de limiter la puissance maximale pour le régime chauffage. La
limitation est réglée au travers de la plage de modulation.
1. Mettre la chaudière en service.
2. Appuyer en même temps sur les
touches K et F, jusqu'à ce que
"85" clignote à l'écran (correspond
à 100% de la puissance nominale)
et "A" apparaisse. "Puissance
maxi" est affiché en plus sur la
régulation en fonction de la température extérieure.
3. Régler la valeur désirée en % de la
puissance nominale comme puissance maximale avec a/b.
5. Attester le réglage de la puissance
maximale avec la plaque signalétique jointe aux notices techniques.
Coller cette plaque signalétique à
côté de la plaque signalétique sur
la face supérieure de la chaudière.
Remarque
Il est également possible de limiter la
puissance pour la production d’eau
chaude sanitaire. Modifier pour ce
faire l’adresse de codage "6F" en
codage 2.
5686 573–F
4. Confirmer la valeur réglée par d.
15
Contrôler l’étanchéité de la ventouse (mesure entre les deux
tubes)
A Ouverture d'air de combustion (air
admis)
Le conduit d’évacuation des fumées
sera considéré comme suffisamment
étanche si la teneur en CO 2 de l’air de
combustion est inférieure à 0,2 % ou
si la teneur en O 2 est supérieure à
20,6 %.
Si l’on mesure des teneurs en CO 2
supérieures ou des teneurs en O 2
inférieures à ces valeurs, il est indispensable de réaliser un contrôle du
conduit d’évacuation des fumées à
une pression statique de 200 Pa.
5686 573–F
Nous recommandons d’effectuer un
contrôle simplifié de l’étanchéité à la
première mise en service de l’installation. Il suffit de mesurer la teneur en
CO 2 ou en O 2 de l’air de combustion
dans l’espace séparant les deux
tubes de la ventouse.
16
Déposer le brûleur
1. Couper l’interrupteur installation
de la régulation et l’alimentation
électrique.
5686 573–F
2. Fermer et bloquer la vanne
d’alimentation de gaz.
3. Débrancher les fils électriques du
moteur de la turbine A, du pressostat B, du bloc combiné gaz C,
de l’électrode d’ionisation D, de
l’allumeur E.
4. Desserrer les vis de fixation du
tube de raccordement gaz F.
5. Desserrer les quatre écrous G et
sortir le brûleur.
!
Attention
Pour éviter tout endommagement,
ne pas poser le brûleur sur
la grille !
17
Contrôler le joint du brûleur et la grille de brûleur
Contrôler l'endommagement du joint du brûleur A.
Remplacer le joint du brûleur systématiquement tous les deux ans.
Si les fils de la grille sont endommagés, remplacer la grille.
1. Déposer les électrodes B.
2. Desserrer les trois vis Torx et retirer l'anneau calorifuge C.
3. Desserrer les quatre vis Torx et
déposer la grille D avec le joint
E.
4. Monter la nouvelle grille de brûleur
D avec un nouveau joint E et la
fixer.
Couple : 3,5 Nm.
5. Mettre l'anneau calorifuge C en
place.
5686 573–F
6. Monter les électrodes B.
Couple : 2,5 Nm.
18
Contrôler et régler les électrodes d’allumage et d’ionisation
A Electrodes d’allumage
B Electrode d’ionisation
1. Contrôler l'usure et l'encrassement
des électrodes.
3. Contrôler les écartements. Si les
écartements ne sont pas corrects
ou si les électrodes sont endommagées, remplacer et ajuster les électrodes avec le joint. Serrer les vis
de fixation des électrodes avec un
couple de 2,5 Nm.
2. Nettoyer les électrodes avec une
petite brosse (non métallique) ou à
la toile émeri.
Nettoyer les surfaces d'échange et monter le brûleur
Attention
Les éraflures sur les parties entrant en contact avec les fumées risquent
d’induire de la corrosion.
N’employer que des brosses synthétiques, aucune brosse métallique !
5686 573–F
!
19
1. Brosser, si nécessaire, ou rincer à
l'eau les surfaces d'échange A.
Si des résidus demeurent,
employer des nettoyants
ne contenant pas de solvant :
& Enlever les dépôts de suie avec
des produits alcalins contenant
des agents tenseurs (Fauch 600
par exemple).
& Les dépôts et colorations des surfaces supérieures (jaune-brun)
seront enlevés avec des nettoyants légèrement acides, ne
contenant pas de chlorures et à
base d'acide phosphorique
(Antox 75 E par exemple).
& Rincer à fond à l'eau.
Remarque
Le fabricant du Fauch 600 et de
l'Antox 75 E est la société
Hebro Chemie GmbH
Rostocker Straße 40
D 41199 Mönchengladbach
2. Monter le brûleur et serrer les
écrous deux par deux en diagonale
avec un couple de 4 Nm.
3. Remettre la conduite d’alimentation
de gaz en place avec un nouveau
joint.
Danger
provoquer des explosions.
Contrôler l’étanchéité au gaz
des raccords filetés.
20
5686 573–F
4. Contrôler l’étanchéité des raccordements côté gaz.
5. Engager les câbles électriques sur
les composants correspondants.
Contrôler l’évacuation des condensats et nettoyer le siphon
1. Contrôler si les condensats sont
évacués sans obstacle au siphon.
2. Retirer la pince de blocage et le
siphon.
3. Nettoyer le siphon.
5686 573–F
4. Remettre le siphon en place et
engager la pince de blocage.
21
Limiteur de débit (version double service uniquement)
1. Couper la régulation, fermer l'arrivée d'eau froide et vidanger la
chaudière côté sanitaire.
2. Desserrer les vis à tête six pans
creux A.
Remarque
De l'eau risque de sortir lors du
démontage.
3. Déposer le flow-switch B et sortir
le limiteur de débit C vers le bas.
4. Contrôler le limiteur de débit C, le
remplacer en cas d'entartrage ou
d'endommagement et le remettre
en place.
Visser le flow-switch B.
Contrôler le vase d’expansion à membrane et la pression de
l’installation
Remarque
Effectuer le contrôle installation
froide.
5686 573–F
1. Vidanger l'installation et faire chuter la pression jusqu'à ce que le
manomètre affiche "0".
2. Si la pression de gonflage du vase
d'expansion à membrane est inférieure à la pression statique de
l'installation (différence de hauteur
entre le point bas et le point haut
du réseau de chauffage), rajouter
de l'azote jusqu'à ce que la pression de gonflage dépasse de 0,1 à
0,2 bar la pression statique de l’installation.
22
3. Rajouter de l'eau jusqu'à ce que la
pression de remplissage dépasse
de 0,1 à 0,2 bar la pression de gonflage du vase d'expansion à membrane, installation froide.
Pression de service maxi : 3 bars
Contrôler l'étanchéité des parcours de gaz à la pression de
service
Danger
provoquer des explosions.
Contrôler l’étanchéité des parcours de gaz.
Mesure des émissions de gaz de fumées
5686 573–F
La Vitodens 200 a été préréglée en usine pour le gaz naturel Es et peut passer
au gaz naturel Ei ou au propane à l'aide d'un jeu de pièces de transformation.
Effectuer un contrôle du CO 2 à la manchette de raccordement de la chaudière
lors de la première mise en service/des travaux d'entretien.
En fonction de l'indice de Wobbe, la teneur en CO 2 s'établit dans une plage de :
& 7,4 à 10,5% pour le gaz naturel Es
& 7,8 à 10,5% pour le gaz naturel Ei
& 8,5 à 11,0% pour le propane
Comparer la teneur en CO 2 mesurée avec les plages des différents groupes de
gaz ci-dessus.
Si la teneur en CO 2 mesurée s'écarte de ces plages de plus de 1% pour le gaz
naturel et de plus de 0,5% pour le propane, on procédera comme suit :
& contrôler si le bon diaphragme gaz a été utilisé.
& effectuer un contrôle de l'étanchéité de la ventouse, voir page 16.
23
4. Contrôler la teneur en CO 2. Si la
valeur s’écarte de plus de 1% de la
plage indiquée plus haut, effectuer
les opérations mentionnées
page 23.
6. Régler la puissance supérieure.
1. Raccorder un analyseur de fumées
au manchon fumées A (manchette de raccordement à la chaudière).
2. Ouvrir la vanne d’alimentation de
gaz, mettre la chaudière en service
et induire une demande de chaleur.
Régulation pour marche à température d’eau constante :
a appuyer sur cette touche :
"2" est affiché à l’écran.
Régulation en fonction de la température extérieure :
a appuyer sur cette touche :
"Pleine charge" est affiché à
l’écran.
3. Régler la puissance inférieure.
K + d appuyer en même temps
sur ces touches :
"1" est affiché à l’écran.
7. Contrôler la teneur en CO 2. Si la
valeur s’écarte de plus de 1% de la
plage indiquée plus haut, effectuer
les opérations mentionnées
page 23.
8. Appuyer sur d à l’issue du
contrôle.
5686 573–F
sur ces touches :
"Test des relais" et
"Charge de base" sont
affichés à l’écran.
24
Mesurer le courant d'ionisation
2. Régler la puissance supérieure :
sur ces touches :
"1" est affiché.
a
appuyer sur cette touche :
"2" est affiché.
sur ces touches :
"Test relais" puis
"Charge de base" sont
affichés.
a
appuyer sur cette touche :
"Pleine charge" est affiché.
A Câble d'adaptateur (livré comme
accessoire)
1. Procéder au raccordement de
l’appareil de mesure comme
indiqué sur la figure.
3. Courant d'ionisation à la formation
de la flamme : 4 µA mini
Mesures si le courant d’ionisation
est < 4 µA :
& contrôler l’écartement des électrodes
& contrôler l’alimentation électrique
de la régulation.
4. Appuyer sur la touche d.
Le fonctionnement à la puissance
supérieure est terminé.
5686 573–F
25
Adapter la régulation à l’installation de chauffage
Remarque
La régulation devra être adaptée en fonction de l’équipement de l’installation.
Les différents composants de l’installation seront automatiquement reconnus
par la régulation et le codage automatiquement réglé.
& Sélection du schéma correspondant, voir figures suivantes.
& Procédure de codage, voir page 38.
Schéma hydraulique 1
Un circuit de chauffage sans vanne mélangeuse A1 (avec/sans production
d'eau chaude sanitaire)
!
Sonde extérieure (régulation
en fonction de la température
extérieure uniquement)
ou
Adresse
1E:1
5686 573–F
Codage nécessaire
AlH Vitotrol 100 (régulation pour
marche à température d’eau
constante uniquement)
%
Sonde d'eau chaude sanitaire
26
Un circuit de chauffage sans vanne mélangeuse A1 et un circuit de chauffage avec vanne mélangeuse M2 (avec/sans production d’eau chaude sanitaire)
Remarque
Le débit volumique du circuit de chauffage sans vanne mélangeuse doit dépasser de 30% au moins le débit volumique du circuit de chauffage avec vanne
mélangeuse.
5686 573–F
!
? M2
%
sÖ M2
Sonde extérieure
Sonde de départ
Circulateur chauffage
A
B
Aquastat maxi pour plancher
chauffant
Equipement de motorisation
pour un circuit de chauffage
avec vanne mélangeuse M2
Codages nécessaires
Installation avec un seul circuit de chauffage avec vanne
mélangeuse
& avec ballon d'eau chaude sanitaire
& sans ballon d'eau chaude sanitaire
Adresse
1E:1
00:4
00:3
27
Un circuit de chauffage sans vanne mélangeuse A1 et un circuit de chauffage avec vanne mélangeuse M2 avec séparation des circuits (avec/sans
production d’eau chaude sanitaire)
!
? M2
%
sÖ M2
A
Sonde extérieure
Sonde de départ
Aquastat maxi
plancher chauffant
Codage nécessaire
B
C
Echangeur de chaleur pour
séparation des circuits
Adresse
1E:1
Un circuit de chauffage avec vanne mélangeuse M2 (avec équipement de
motorisation), un circuit de chauffage avec vanne mélangeuse (avec
Vitotronic 050) et séparation/découplage hydraulique (avec/sans production d’eau chaude sanitaire)
28
5686 573–F
!
Sonde extérieure
? M1 Sonde de départ
circuit de chauffage avec
vanne mélangeuse M1
? M2 Sonde de départ
%
sÖ M1 Circulateur chauffage
sÖ M2 Circulateur chauffage
A
Vitotronic 050
B
C
Aquastat maxi
plancher chauffant
D
Séparation/découplage
hydraulique
Adresse
1E:1
00:4
00:3
5686 573–F
Codages nécessaires
Un circuit de chauffage avec vanne mélangeuse avec un
équipement de motorisation pour vanne mélangeuse et un
circuit de chauffage avec vanne mélangeuse avec
Vitotronic 050
& avec ballon d'eau chaude sanitaire
& sans ballon d'eau chaude sanitaire
29
Régler les courbes de chauffe (régulation en fonction de la
température extérieure uniquement)
Les courbes de chauffe représentent
la relation entre la température extérieure et la température d’eau de
chaudière ou de départ.
Plus simplement, plus la température
extérieure est basse, plus la température d’eau de chaudière ou de départ
est élevée.
La température ambiante est fonction
de la température d’eau de chaudière
ou de départ.
A Pente de la courbe de chauffe
pour les planchers chauffants
B Pente de la courbe de chauffe
pour les chauffages basse température
5686 573–F
Réglage en état de livraison :
& pente = 1,4
& parallèle = 0
30
Modifier la pente et la parallèle
1. Pente :
Modifier par l’adresse de codage
"d3" en codage 1.
Valeur réglable de 2 à 35 (correspond à une pente de 0,2 à 3,5).
2. Parallèle :
Modifier par l’adresse de codage
"d4" en codage 1.
Valeur réglable de -13 à +40 K.
5686 573–F
A Modifier la pente
B Modifier la parallèle (décalage
vertical parallèle à la courbe de
chauffe)
31
Régler la température ambiante de consigne
Température ambiante normale
5. Régler la valeur de consigne de
température de jour à l’aide du
bouton " ts".
La valeur est automatiquement
enregistrée au bout de 2 s environ.
La courbe de chauffe est décalée
parallèlement le long de l’axe C
(température ambiante de consigne) et induit une modification de
la marche et de l’arrêt des circulateurs chauffage si la fonction de
logique de pompe est activée.
Température ambiante réduite
Exemple 1 : température ambiante
normale passée de 20 à 26°C
A Température d’eau de chaudière
ou de départ en °C
B Température extérieure en °C
C Température ambiante de consigne en °C
D Circulateur chauffage "arrêt"
E Circulateur chauffage "marche"
2. d pour sélectionner le circuit de
chauffage A1 (circuit de chauffage sans vanne mélangeuse)
ou
3. a "2r" clignote.
4. d pour sélectionner le circuit de
chauffage M2 (circuit de
chauffage avec vanne mélangeuse).
32
Exemple 2 : température ambiante
réduite passée de 5 °C à 14 °C
A Température d’eau de chaudière
ou de départ en °C
B Température extérieure en °C
C Température ambiante de consigne en °C
D Circulateur chauffage "arrêt"
E Circulateur chauffage "marche"
1. a
"1r" clignote.
5686 573–F
1. a "1r" clignote.
pour sélectionner le circuit
de chauffage A1 (circuit de
chauffage sans vanne
mélangeuse)
ou
5. E
3. a
"2r" clignote.
7. d
4. d
pour sélectionner le circuit
de chauffage M2 (circuit de
chauffage avec vanne
mélangeuse).
2. d
appeler la valeur de consigne de température de
nuit.
6. a/b modifier la valeur.
confirmer la valeur.
Intégrer la régulation au système LON (régulation en fonction de la température extérieure uniquement)
Le module de communication LON
(accessoire) devra être en place.
Notice de montage
module de communication
LON
Remarque
La transmission des données au
travers du système LON peut durer
quelques minutes.
Installation à une chaudière avec Vitotronic 050 et Vitocom 300
Remarque
Régler les numéros d'appareil racNe pas attribuer deux fois le même
cordé au BUS LON et les autres foncnuméro à l’intérieur d’un système
tions par le codage 2 (voir tableau
LON.
suivant).
Une seule Vitotronic peut être codée comme gestionnaire des défauts.
Vitotronic 050
Vitotronic 050
Vitocom
5686 573–F
Régulation de
chaudière
33
Régulation de
chaudière
Appareil N° 1
Codage "77:1"
Vitotronic 050
Vitotronic 050
Vitocom
Appareil N° 10
Codage "77:10"
Appareil N° 11
Régler le codage
"77:11"
La régulation n’est
pas gestionnaire
des défauts
Codage "79:0"
La régulation reçoit
l'heure
Régler le codage
"81:3"
la température extérieure
Régler le codage
"97:1"
Surveillance des
défauts des participants au LON
Codage "9C:20"
Appareil
N° 99
La régulation n’est
pas gestionnaire
des défauts
Codage "79:0"
l'heure
Régler le codage
"81:3"
La régulation envoie La régulation reçoit
la température exté- la température extérieure
rieure
Régler le codage
Régler le codage
"97:1"
"97:2"
Surveillance des dé- Surveillance des
défauts des particifauts des participants au LON
pants au LON
Codage "9C:20"
Codage "9C:20"
La régulation est
gestionnaire des
défauts
Codage "79:1"
La régulation envoie
l'heure
Codage "7b:1"
L'appareil est
gestionnaire
des défauts
L'appareil
reçoit l'heure
—
—
Mettre à jour la liste des appareils raccordés au BUS LON
N’est possible que si tous les appareils sont raccordés et que la régulation a été codée comme gestionnaire
de défauts (codage "79:1").
2. e
La liste des appareils
raccordés au BUS LON
est mise à jour au bout
de 2 mn environ.
Le contrôle des appareils
est terminé.
5686 573–F
1. L + d appuyer en même temps
pendant 2 s environ.
est démarré (voir
page 34).
34
Effectuer le contrôle des appareils raccordés au BUS LON
Le contrôle des appareils raccordés au BUS LON vérifie la communication des
appareils d’une installation raccordés au gestionnaire des défauts.
Conditions :
& La régulation doit être codée
comme gestionnaire des défauts
(codage "79:1")
& Le N° d'appareil raccordé au BUS
LON doit être codé dans toutes les
régulations (voir page 34)
& La liste des appareils raccordés au
BUS LON doit être à jour dans le
gestionnaire des défauts (voir
page 34)
2. a/b
pour l'appareil
raccordé au BUS LON
souhaité.
3. d
le contrôle est activé.
"Test" clignote jusqu’à la
fin du contrôle.
L’écran et toutes les touches de l’appareil sélectionné clignotent pendant
60 s environ.
4. Si une communication existe entre
les deux appareils "Test OK" est
affiché.
"Echec test" est affiché s’il n’y a
pas de communication entre les
deux appareils. Contrôler la liaison
LON.
A N° d’ordre dans la liste
B N° d'appareil raccordé au BUS
LON
5. Procéder comme décrit aux points
2 et 3 pour contrôler d’autres appareils raccordés au BUS LON.
est terminé.
est démarré.
5686 573–F
Expliquer le fonctionnement à l’utilisateur
L’installateur devra remettre la notice d’utilisation à l’utilisateur et lui expliquer
le fonctionnement de l’installation.
35
Interroger et remettre à zéro le message "Entretien"
Lorsque les valeurs limites imposées par les adresses de codage "21" et "23"
ont été atteintes, le voyant de dérangement rouge clignote. L’écran du module
de commande affiche :
& dans le cas de la régulation pour marche à température d’eau constante :
& le nombre d’heures de fonctionnement défini ou la fréquence définie et le
symbole heure "u" (selon le réglage)
& dans le cas de la régulation en fonction de la température extérieure :
& "Entretien"
Remarque
Si des travaux d’entretien sont effectués avant que ”Entretien” ne soit affiché,
régler l’adresse de codage "24:1" puis "24:0" ; les paramètres d’entretien réglés
pour les heures de fonctionnement et la fréquence recommencent à 0.
1. c
l'interrogation maintenance
est activée.
2. a/b interroger les messages
d'entretien.
3. d
le message "Entretien" est
effacé de l'écran (sur la
régulation en fonction de la
température extérieure :
confirmer le message
"Acquitter : oui" par d).
Le voyant de dérangement
rouge continue à clignoter.
Remarque
Un message d'entretien acquitté peut
être réaffiché en appuyant sur d (3 s
environ).
A l’issue de travaux d’entretien
Remarque
Si l'adresse de codage "24" n'est
pas remise à 0, le message "Entretien" est à nouveau affiché lundi à
7 heures.
36
2. Si nécessaire remettre les heures
de fonctionnement, les démarrages
et la consommation du brûleur à
zéro.
Appuyer sur les touches suivantes
5686 573–F
1. Remettre le codage "24:1" à "24:0".
Le voyant de dérangement rouge
s’éteint.
l'interrogation est activée
(voir page 70).
a/b pour la valeur souhaitée.
e
la valeur sélectionnée est
remise à "0".
a/b pour d'autres interrogations.
d
l'interrogation est terminée.
5686 573–F
c
37
Codages
Codage 1
Appeler le codage 1
Remarque
& Sur la régulation en fonction de la
température extérieure, les codages
sont affichés en texte clair.
& Seules sont affichées les adresses
de codage qui peuvent être modifiées selon le schéma hydraulique
et l'équipement de l'installation.
& Installations de chauffage équipées
d'un circuit de chauffage sans
vanne mélangeuse et d'un circuit de
chauffage avec vanne mélangeuse :
& les adresses de codage possibles
de "A0" à "d4" sont d'abord affichées pour le circuit de chauffage
sans vanne mélangeuse A1 puis
pour le circuit de chauffage avec
vanne mélangeuse M2.
2. a/b
pour l'adresse de codage
désirée, l'adresse
clignote.
3. d
pour confirmation.
4. a/b
pour la valeur désirée.
5. d
pour confirmation,
"Mémorisé" (régulation
en fonction de la température extérieure) apparaît brièvement à l’écran
et l’adresse clignote à
nouveau.
6. a/b
pour sélectionner
d'autres adresses.
7. K + L en même temps pendant
1 s environ, le codage 1
est terminé.
5686 573–F
1. K + L en même temps pendant
2 s environ.
38
Codages
Codage 1 (suite)
Tableau synoptique
Codages
Codage en état de livraison
Schéma hydraulique
00 :1
Schéma hydraulique 1:
1 circuit de chauffage
sans vanne mélangeuse A1, sans production d’eau chaude
sanitaire
Modification possible
00 :2
00 :3
00 :4
00 :5
5686 573–F
00 :6
sans vanne mélangeuse
A1, avec production
d’eau chaude sanitaire
avec vanne mélangeuse
M2, sans production
M2, avec production
Schéma hydraulique 2, 3
A1 et 1 circuit de chauffage avec vanne mélangeuse M2, sans
production d’eau chaude
sanitaire
A1 et 1 circuit de chauffage avec vanne mélangeuse M2, avec
sanitaire
39
Codages
Codage 1 (suite)
Température maximale d’eau de chaudière
Limitation maximale de la
06:...
Limitation maximale de 06:20
température d’eau de
la température d’eau de à
chaudière à l’intérieur de
chaudière, imposée par 06:127
la plage imposée par la
la fiche de codage de la
chaudière
chaudière
Type de gaz
1E:0
Fonctionnement au gaz 1E:1
Fonctionnement au
naturel
propane
Purge de l’air/remplissage
2F:1
Programme de purge de
2F:0
Programmes de purge
l’air actif
de l’air/remplissage non
actifs
2F:2
Programme de remplissage actif
N° d'appareil raccordé au BUS LON
Numéro d’appareil
77:1
77:2
à
réglable de 1 à 99 :
77:99
1-4 = chaudière
5 = cascade
10 - ... = Vitotronic 050
99 = Vitocom
Remarque
Chaque numéro ne devra
être attribué qu’une
seule fois.
40
Sans fonction de logique
de pompe
Limitation minimale
réglable de 1 à 127 °C (limitée par la fiche de codage de la chaudière)
5686 573–F
Marche économique d'été A1/M2
A5:0
A5:5
Avec fonction de
logique de pompe
(régulation en fonction
de la température extérieure uniquement)
Température de départ minimale A1/M2
C5:1
C5:20
Limitation minimale
électronique de la tem- à
C5:127
pérature de départ
20 °C (régulation en
Codages
Codage 1 (suite)
Température de départ maximale A1/M2
Limitation maximale
C6:75
Limitation maximale de C6:10
réglable de 10 à 127 °C
à
la température de déC6:127
part 75 °C (régulation
en fonction de la température extérieure uniquement)
Pente A1/M2
Pente de la courbe de
d3:2
d3:14
chauffe réglable de 0,2 à
à
chauffe = 1,4 (régula3,5 (voir page 30)
d3:35
tion en fonction de la
température extérieure
uniquement)
Parallèle A1/M2
Parallèle de la courbe de
d4:–13
d4:0
Parallèle de la courbe
chauffe réglable de –13 à
à
de chauffe = 0 (régula40 (voir page 30)
d4:40
uniquement)
Codage 2
Appeler le codage 2
Remarque
& Sur la régulation en fonction de la
température extérieure, les codages
sont affichés en texte clair.
& Seules sont affichées les adresses
de codage qui peuvent être modifiées selon le schéma hydraulique
et l'équipement de l'installation.
3. a/b
pour l'adresse de
codage désirée,
l'adresse clignote.
4. d
pour confirmation, la
valeur clignote.
5. a/b
pour la valeur désirée.
5686 573–F
1. L + G en même temps pendant
2 s environ.
2. d
pour confirmation.
41
Codages
Codage 2 (suite)
6. d
pour confirmation,
"Mémorisé" (régulation
en fonction de la température extérieure) apparaît brièvement à l’écran
et l’adresse clignote à
nouveau.
7. a/b
pour sélectionner
d'autres adresses.
1 s environ, le codage 2
est terminé.
Les adresses de codage sont structurées selon les fonctions suivantes. La
fonction correspondante est affichée à l’écran.
a/b permettent de naviguer dans les fonctions dans l’ordre suivant :
Fonction
Schéma hydraulique
Chaudière/brûleur
Eau chaude sanitaire
Généralités
Circuit de chauffage A1 (sans vanne
mélangeuse)
Circuit de chauffage M2 (avec vanne
mélangeuse)
Adresses de codage
00
de 06 à 54
de 56 à 73
de 76 à 9F
de A0 à Fb
de A0 à Fb
5686 573–F
Remarque
Installations de chauffage équipées d’un circuit de chauffage sans vanne
mélangeuse et d’un circuit de chauffage avec vanne mélangeuse :
les adresses de codage possibles de "A0" à "Fb" sont d’abord affichées pour le
circuit de chauffage sans vanne mélangeuse A1 puis pour le circuit de chauffage avec vanne mélangeuse M2.
42
Codages
Codage 2 (suite)
Codages
Codages
Schéma hydraulique
00 :1
sans vanne mélangeuse A1, sans production d’eau chaude
sanitaire
00 :2
00 :3
00 :4
00 :5
5686 573–F
00 :6
A1, avec production
M2, sans production
M2, avec production
A1 et 1 circuit de chauffage avec vanne mélangeuse M2, sans
sanitaire
A1 et 1 circuit de chauffage avec vanne mélangeuse M2, avec
sanitaire
43
Codages
Codage 2 (suite)
Chaudière/brûleur
06:...
Limitation maximale de
la température d’eau de
chaudière, imposée par
la fiche de codage de la
chaudière
1E:0
Fonctionnement au gaz
naturel
21:0
Pas d'intervalle de
temps réglé pour l'entretien (heures de marche du brûleur)
23:0
Pas d'intervalle de
temps réglé pour
l'entretien
24:0
Message d'entretien
remis à 0
25:0
25:1
1E:1
21:1
à
21:9999
23:1
à
23:24
24:1
28:1
2E:0
Sans extension externe
2E:1
2F:0
Programmes de purge
d’air/de remplissage
non actifs
2F:1
30:0
44
Circulateur interne n'est
pas à vitesse modulée
(s’établit automatiquement, ne pas modifier)
2F:2
température d’eau de
chaudière à l’intérieur de
la plage imposée par la
chaudière
Fonctionnement au
propane
Nombre d'heures de marche du brûleur jusqu’à
l'entretien, réglable de 1
à 9999 h
Intervalle de temps
réglable de 1 à 24 mois
Message d'entretien (la
valeur s'établit automatiquement)
Reconnaissance de la
sonde extérieure et de la
surveillance des défauts
Enclenchement forcé du
brûleur pendant 30 s
après 5 h
Avec extension externe
(reconnaissance automatique)
Programme de purge
d’air actif
Programme de remplissage actif
5686 573–F
28:0
Avec sonde extérieure
pour régulation pour
marche à température
d'eau constante : pas
de reconnaissance de
la sonde extérieure et
pas de surveillance des
défauts
Pas d'allumage intermédiaire du brûleur
06:20
à
06:127
Codages
Codage 2 (suite)
32:0
Signal "Verrouillage externe" agissant sur les
circulateurs : toutes les
pompes régulent
Signal "Verrouillage ex32:1
terne" agissant sur les
à
circulateurs : voir tableau
32:15
suivant
Remarque
Le brûleur est généralement verrouillé.
Codage
Circulateur interne
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
régule
régule
régule
régule
régule
régule
régule
régule
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
Circulateur
circuit de
chauffage
sans vanne
mélangeuse
régule
régule
régule
régule
ARRETE
ARRETE
ARRETE
ARRETE
régule
régule
régule
régule
ARRETE
ARRETE
ARRETE
ARRETE
Pompe de
charge eau
chaude sanitaire
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
34:1
à
34:23
Signal "Demande externe" agissant sur les
circulateurs : voir tableau
suivant
5686 573–F
Chaudière/brûleur
34:0
Signal "Demande externe" agissant sur les
circulateurs : toutes les
pompes régulent
Circulateur
circuit de
chauffage
avec vanne
mélangeuse
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
45
Codages
Codage 2 (suite)
Codage
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Pompe de charge eau
chaude sanitaire
Circulateur
circuit de
chauffage
avec vanne
mélangeuse
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
régule
régule
ARRETE
ARRETE
régule
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
ARRETEE
régule
régule
ARRETEE
ARRETE
régule
ARRETE
ARRETEE
régule
régule
régule
ARRETEE
ARRETE
régule
ARRETE
ARRETEE
5686 573–F
23
Circulateur Circulateur
interne
circuit de
chauffage
sans vanne
mélangeuse
régule
régule
régule
régule
régule
régule
régule
régule
régule
ARRETE
régule
ARRETE
régule
ARRETE
régule
ARRETE
ARRETE
régule
ARRETE
régule
ARRETE
régule
ARRETE
régule
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ARRETE
ENCLENrégule
CHE
ENCLENrégule
CHE
ENCLENrégule
CHE
ENCLENrégule
CHE
ENCLENARRETE
CHE
ENCLENARRETE
CHE
ENCLENARRETE
CHE
ENCLENARRETE
CHE
46
Codages
Codage 2 (suite)
Chaudière/brûleur
52:0
Sans sonde de départ
pour bouteille de
découplage
53:1
52:1
Fonction connecteur sK 53:0
de l’extension interne :
pompe de bouclage
53:2
ECS
53:3
54:0
Sans régulation solaire
54:1
54:2
56:0
Consigne de température d'ECS réglable de
10 à 60 °C
56:1
Avec sonde de départ
pour bouteille de découplage (reconnaissance
automatique)
Fonction connecteur sK :
alarme centralisée
circulateur chauffage externe (circuit de chauffage A1)
pompe de charge ECS
externe
Avec Vitosolic 100
Avec Vitosolic 200
Consigne de température
d'ECS réglable de 10
jusqu'à plus de 60 °C
Remarque
Valeur maximale en
fonction de la fiche de
codage.
Prendre en compte la
température d'ECS maximale admissible.
Sans fonction supplémentaire pour la
production d’eau
chaude sanitaire
58:10
à
58:60
Entrée d'une 2e consigne
de température d'ECS,
réglable de 10 à 60 °C
(prendre en compte
l’adresse de codage "56"
et "63")
5686 573–F
58:0
47
Codages
Codage 2 (suite)
63:0
65:...
Pas de fonction supplémentaire pour la production d’eau chaude
sanitaire (régulation
pour marche à température d'eau constante
uniquement)
Information sur le type
de vanne d’inversion
(ne pas modifier)
Point d’enclenchement
59:1
réglable de 1 à 10 K en
à
dessous de la consigne
59:10
5b:1
60:5
à
60:25
62:0
62:1
à
62:15
63:1
63:2
à
63:14
63:15
65:0
65:1
65:2
65:3
67:40
48
Avec Vitosolic :
3e consigne de température d'ECS 40 °C
67:0
67:1
à
67:60
Ballon d’eau chaude sanitaire raccordé en aval
du collecteur à bipasse
Ecart entre la température d'eau de chaudière
et la consigne de température d'ECS réglable de
5 à 25 K
Pas de temporisation de
l'arrêt de la pompe de
charge
Temporisation de l'arrêt
réglable de 1 à 15 mn
Fonction supplémentaire
1 x par jour
de tous les 2 jours à tous
les 14 jours
2 x par jour
Sans vanne d’inversion
Vanne d’inversion de
marque Viessmann
marque Wilo
marque Grundfos
Sans 3e consigne de
température d'ECS
3e consigne de température d'ECS réglable de 1
à 60 °C (selon le réglage
de l'adresse de codage
"56")
5686 573–F
59:0
Production d’eau
chaude sanitaire :
Point d’enclenchement
-2,5 K
Point d’arrêt +2,5 K
5b:0
Ballon d’eau chaude sanitaire raccordé directement à la chaudière
60:20
Durant la production
d'ECS, la température
d'eau de chaudière dépasse la consigne de
température d'ECS de
20 K maxi
62:2
Temporisation de 2 mn
de l’arrêt de la pompe
de charge
Codages
Codage 2 (suite)
6d:0
Fonction de soutirage
inactive
6F:100
71:0
72:0
73:0
Puissance maximale
durant la production
d'ECS 100 %, imposée
par la fiche de codage
de la chaudière
Pompe de bouclage
d’ECS enclenchée
selon la programmation
horaire (régulation en
Pompe de bouclage
d’ECS enclenchée
Pompe de bouclage
d’ECS enclenchée
71:1
71:2
72:1
72:2
73:1
à
73:6
73:7
76:1
arrêtée durant la production d'ECS à la 1e consigne
enclenchée durant la
production d'ECS à la 1e
consigne
arrêtée durant la production d'ECS à la 2e consigne
enclenchée durant la
production d'ECS à la 2e
consigne
Dans les plages horaires,
enclenchée de 1 fois par
heure pour 5 mn
à 6 fois par heure pour
5 mn
fonctionne en permanence
Avec module de communication LON (reconnaissance automatique)
5686 573–F
Généralités
76:0
Sans module de
communication LON ;
régulation en fonction
de la température extérieure uniquement
Fonction de soutirage
6d:1
avec des durées de 1 à
à
15 mn
6d:15
Puissance maximale du6F:0
rant la production d'ECS
à
réglable de 0 à 100 %
6F:100
49
Codages
Codage 2 (suite)
77 :1
77 :2
à
réglable de 1 à 99 :
77 :99
1-4 = chaudière
5 = cascade
10 - 98 = Vitotronic 050
99 = Vitocom
Remarque
Chaque numéro ne devra
être attribué qu’une
seule fois.
7b:1
7F:1
80:1
79:0
Avec module de
communication LON : la
régulation est gestionnaire de défauts (régulation en fonction de la
uniquement)
7b:0
Avec module de
régulation envoie
l'heure (régulation en
7F:0
Maison individuelle
Message de défaut si le
défaut dure plus de 5 s
80:0
80:2
à
80:199
50
La régulation n’est pas
gestionnaire de défauts
Ne pas envoyer l’heure
Immeuble collectif
Possibilité de réglage
séparé du programme
vacances et de la programmation de la production d'ECS
Message de défaut
immédiat
Durée minimale du défaut jusqu’à apparition du
message de défaut réglable de 10 s à 995 s ;
1 palier = 5 s
5686 573–F
79:1
Codages
Codage 2 (suite)
81:1
Inversion automatique
heure d'été/heure
d'hiver
88:0
8A:175
90:128
Températures affichées
en °C (Celsius)
Ne pas modifier
Constante de temps
pour le calcul de la
modification de la température extérieure
21,3 h
81:0
Inversion manuelle heure
d’été/heure d’hiver
81:2
Emploi de l'horloge radiopilotée (reconnaissance
automatique)
81:3
Avec module de communication LON : la régulation reçoit l'heure
88:1
Températures affichées
en °F (Fahrenheit)
90:0
à
90:199
91:0
91:1
Sans inversion du
programme de fonctionnement par l’extension
externe (régulation en
91:2
91:3
95:0
Sans interface de
communication
Vitocom 100
5686 573–F
95:1
Adaptation rapide (valeurs plus faibles) ou
lente (valeurs plus élevées) de la température
de départ en cas de modification de la température extérieure ;
1 palier = 10 mn
L’inversion externe agit
sur le circuit de chauffage
et le circuit de chauffage
Avec interface de
communication
Vitocom 100 ; reconnaissance automatique
51
Codages
Codage 2 (suite)
97:0
Avec module de
mesurée par la sonde
raccordée à la régulation est utilisée en interne (régulation en
98:1
Numéro d’installation
Viessmann (en liaison
avec la surveillance de
plusieurs installations
par un Vitocom 300)
9b:0
Pas de température de
consigne minimale
d’eau de chaudière en
cas de demande externe
97:1
La régulation reçoit la
97:2
La régulation envoie la
température extérieure à
la Vitotronic 050
9C:20
9C:0
9C:5
à
9C:60
52
Numéro d’installation
réglable de 1 à 5
9b:1
à
9b:127
Température de consigne
minimale d’eau de chaudière réglable de 1 à
127 °C (limitée par la
fiche de codage de la
chaudière)
Pas de surveillance
Durée réglable de 5 à
60 mn
9F:0
à
9F:40
Différentiel de température réglable de 0 à 40 K
5686 573–F
9F:8
Surveillance de l’appareil raccordé au BUS
LON
Si un appareil ne
répond pas, les valeurs
imposées par la régulation sont encore utilisées pendant 20 mn,
puis il y a message de
défaut (régulation en
Différentiel de température 8 K ; uniquement
en liaison avec un circuit de chauffage avec
vanne mélangeuse
98:1
à
98:5
Codages
Codage 2 (suite)
Circuit chaudière, circuit avec vanne mélangeuse
A0:1
Avec Vitotrol 200 (reconA0:0
Sans commande à
naissance automatique)
distance (régulation en
fonction de la tempéra- A0:2
Avec Vitotrol 300 (reconture extérieure uniquenaissance automatique)
ment)
Enclenchement/arrêt du
A3:2
Si la température exté- A3:-9
circulateur chauffage
à
rieure est inférieure à
(voir tableau suivant)
A3:15
1 °C, le circulateur
chauffage est enclenché
Si la température extérieure dépasse 3 °C, le
est arrêté
Remarque
Si la valeur réglée est
inférieure à 1 °C, les
conduites extérieures à
l'isolation du bâtiment
risquent de geler. La
marche de veille, durant
les vacances par exemple, devra particulièrement être prise en
considération.
5686 573–F
!
Attention
Si la valeur réglée est inférieure à 1 °C, les conduites extérieures à l'isolation du bâtiment risquent de geler.
La marche de veille, durant les vacances par exemple, devra particulièrement être prise en considération.
Paramètre
Adresse A3:...
-9
-8
-7
-6
"enclenché" à
-10 °C
-9 °C
-8 °C
-7 °C
"arrêté" à
-8 °C
-7 °C
-6 °C
-5 °C
53
Codages
Codage 2 (suite)
Paramètre
Adresse A3:...
-5
-4
-3
-2
-1
0
1
2
à
15
"enclenché" à
-6 °C
-5 °C
-4 °C
-3 °C
-2 °C
-1 °C
0 °C
1 °C
à
14 °C
"arrêté" à
-4 °C
-3 °C
-2 °C
-1 °C
0 °C
1 °C
2 °C
3 °C
16 °C
A4:1
Pas de protection contre
A4:0
Avec protection contre
le gel, le réglage n'est
le gel (régulation en
possible que si le codage
fonction de la tempéra"A3: -9" a été réglé.
ture extérieure uniquement)
Remarque
c "A3"
Avec fonction de
logique de pompe (marche économique) : le
est arrêté si la température extérieure (TE) dépasse de 1 K la
température ambiante
de consigne (TA cons )
TE > TA cons + 1 K (régulation en fonction de la
uniquement)
Paramètre Adresse
A5:...
1
2
54
A5:0
A5:1
à
A5:15
Sans fonction de logique
de pompe
Avec fonction de logique
de pompe : le circulateur
chauffage est arrêté (voir
tableau suivant)
Avec fonction de logique de pompe : le circulateur chauffage est arrêté si
TE > TA cons + 5 K
TE > TA cons + 4 K
5686 573–F
A5:5
Codages
Codage 2 (suite)
Paramètre Adresse
A5:...
3
4
5
6
7
à
15
Avec fonction de logique de pompe : le circulateur chauffage est arrêté si
TE > TA cons + 3 K
TE > TA cons + 2 K
TE > TA cons + 1 K
TE > TA cons
TE > TA cons - 1 K
TE > TA cons - 9 K
5686 573–F
Marche économique
A6:5
A6:36
Marche économique
étendue active, c'est-àétendue inactive (régu- à
dire qu’à une valeur vaA6:35
lation en fonction de la
riable et réglable de 5 à
35 °C, plus 1 °C, le brûuniquement)
leur et le circulateur
chauffage sont arrêtés et
la vanne mélangeuse fermée. La base est la température extérieure
amortie qui se compose
de la température extérieure effective et d’une
constante de temps
prenant en compte la
chute en température
d’un bâtiment moyen.
55
Codages
Codage 2 (suite)
A7:0
Sans fonction économique par la vanne mélangeuse (régulation en
A8:1
5686 573–F
A9:7
A7:1
Avec fonction économique par la vanne mélangeuse (logique de
pompe étendue) : le
circulateur chauffage est
arrêté si la vanne mélangeuse a été fermée depuis plus de 20 mn. Le
circulateur chauffage redémarre si :
& la vanne mélangeuse
régule
& ou
& en cas de risque de gel
A8:0
Le circuit de chauffage
Le circuit de chauffage
avec vanne mélanM2 n’induit pas de degeuse M2 induit une demande sur le circulateur
mande sur le circulateur
interne
interne (régulation en
Sans temps d'arrêt de la
Avec temps d'arrêt de la A9:0
pompe
pompe : circulateur arrêté lors de la modifica- A9:1
Temps d’arrêt réglable de
tion des valeurs de
1 à 15
à
consigne par changeA9:15
ment du programme de
fonctionnement ou modifications de la consigne de température
ambiante (régulation en
56
Codages
Codage 2 (suite)
b0:0
Avec commande à distance : marche normale/marche réduite
de la température extérieure uniquement ; ne
modifier le codage que
pour le circuit de chauffage M2 avec vanne
mélangeuse)
b2:8
5686 573–F
b5:0
b0:1
Marche normale en fonction de la température extérieure
Marche réduite avec
sonde d'ambiance de
compensation
b0:2
Marche normale avec
sonde d'ambiance de
compensation
Marche réduite en fonction de la température extérieure
b0:3
Marche normale/marche
réduite avec sonde d'ambiance de compensation
Sans influence de l’amAvec commande à dis- b2:0
biance
tance et pour le circuit
de chauffage, la marche b2:1
Coefficient d'influence de
avec influence de la
l'ambiance réglable de 1
à
à 64
b2:64
doit être codée : coefficient d'influence ambiance 8
de la température extérieure uniquement ; ne
modifier le codage que
pour le circuit de chauffage M2 avec vanne
mélangeuse)
Fonction de logique de
Avec commande à dis- b5:1
pompe, voir tableau suitance : sans fonction de à
vant
b5:8
logique de pompe en
fonction de la température ambiante (régulation en fonction de la
uniquement ; ne modifier le codage que pour
le circuit de chauffage
M2 avec vanne mélangeuse)
57
Codages
Codage 2 (suite)
2:
3:
4:
5:
6:
7:
8:
Avec fonction de logique de pompe : le circulateur
chauffage est
arrêté si : TAeff > TAcons + 5 K ; enclenché si : TAeff <
TAcons + 4 K
TAcons + 3 K
TAcons + 2 K
TAcons + 1 K
TAcons
arrêté si : TAeff > TAcons ; enclenché si : TAeff < TAcons 1K
arrêté si : TAeff > TAcons - 1 K ; enclenché si : TAeff <
TAcons - 2 K
arrêté si : TAeff > TAcons - 2 K ; enclenché si : TAeff <
TAcons - 3 K
Limitation minimale de la
C5:1
C5:20
Limitation minimale
température réglable de
1 à 127 °C (limitée par la
C5:127
pérature de départ à
fiche de codage de la
chaudière)
C6:10
C6:74
Limitation maximale
température réglable de
10 à 127 °C (limitée par
C6:127
pérature de départ
le fiche de codage de la
chaudière)
d3:2
d3:14
chauffe réglable de 0,2 à
à
chauffe = 1,4 (régula3,5 (voir page 30)
d3:35
uniquement)
58
5686 573–F
Paramètre
Adresse b5:...
1:
Codages
Codage 2 (suite)
d4:0
Parallèle de la courbe
de chauffe = 0 (régulation en fonction de la
uniquement)
d5:0
L’inversion externe du
programme fait passer
le programme de fonctionnement à "Marche à
réduite en permanence"
E1:1
Avec commande à distance : valeur de consigne de jour réglable de
10 à 30 °C sur la
commande à distance
E2:50
Avec commande à distance : pas de correction de l'affichage de la
d5:1
L’inversion externe du
programme fait passer le
programme de fonctionnement à "Marche à température ambiante
normale en permanence"
E1:0
Valeur de consigne de
jour réglable de 3 à
23 °C
Valeur de consigne de
jour réglable de 17 à
37 °C
E1:2
E2:0
à
E2:49
E2:51
à
E2:99
E5:1
Sans circulateur externe à vitesse modulée
Valeur de correction de la
affichée de –5 K
à –0,1 K
Valeur de correction de la
affichée de +0,1 K
à +4,9 K
Avec circulateur externe
à vitesse modulée ;
reconnaissance automatique
5686 573–F
E5:0
Parallèle de la courbe de
d4:–13
chauffe réglable de –13 à
à
40 (voir page 30)
d4:40
59
Codages
Codage 2 (suite)
Vitesse maximale
E6:0
réglable de 0 à 100 %
à
E6:100
E7:0
à
E7:100
Vitesse minimale réglable de 0 à 100 % de la
vitesse maximale
E8:0
Vitesse en fonction du
réglage de l’adresse de
codage "E7"
E9:0
à
E9:100
Vitesse réglable de 0 à
100 % de la vitesse maximale en marche à la température ambiante
réduite
F1:1
à
F1:5
Fonction séchage de
chape selon cinq profils
température/temps
sélectionnables (voir
page 107)
Température de départ
constante de 20 °C
F1:6
à
F1:15
60
5686 573–F
E6:100
Vitesse maximale du
circulateur externe à vitesse modulée 100 %
de la vitesse maximale
en marche normale
E7:30
Vitesse minimale du circulateur externe à vitesse modulée 30 % de
la vitesse maximale
E8:1
Vitesse minimale en
marche à la température ambiante réduite
en fonction du réglage
de l'adresse de codage
"E9" (régulation en
E9:45
Vitesse du circulateur
externe à vitesse modulée 45 % de la vitesse
maximale en marche à
la température ambiante réduite (régulation en fonction de la
uniquement)
F1:0
Fonction séchage de
chape inactive (régulation en fonction de la
uniquement)
Codages
5686 573–F
Codage 2 (suite)
F2:8
Limitation de la durée
du régime réceptions :
8 heures ou inversion
externe du programme
de fonctionnement à
l’aide de la touche (régulation en fonction de
la température extérieure uniquement) * 1
F5:12
Temporisation de l’arrêt
du circulateur interne
en régime chauffage
12 mn (régulation pour
d'eau constante uniquement)
F6:25
Le circulateur interne
est enclenché en permanence en régime
"Eau chaude uniquement" (régulation pour
d'eau constante uniquement)
F2:0
Pas de limitation de
durée du régime réceptions
Limitation de durée
F2:1
réglable de 1 à 12 h * 1
à
F2:12
F7:25
F7:0
Le circulateur interne
est enclenché en permanence en régime
"Marche de veille"
(régulation pour marche
à température d'eau
constante uniquement)
F5:0
F5:1
à
F5:20
F6:0
F6:1
à
F6:24
F7:1
à
F7:24
Pas de temporisation de
l’arrêt du circulateur
interne
Temporisation de l’arrêt
du circulateur interne
réglable de 1 à 20 mn
Le circulateur interne est
arrêté en permanence en
régime "Eau chaude uniquement"
enclenché en régime
"Eau chaude uniquement" de 1 à 24 fois par
24 heures pour 10 mn
chaque fois
arrêté en permanence en
régime "Marche de veille"
enclenché en régime
"Marche de veille" de 1 à
24 fois par 24 heures
pour 10 mn chaque fois
*1 Le
régime réceptions prend fin dans le programme de fonctionnement "Chauffage et
eau chaude" automatiquement au passage à marche à la température ambiante normale.
61
Codages
Codage 2 (suite)
Limite de température
F8:+10
réglable de
à
+10 à -60 °C
F8:-60
F8:-61
Fonction inactive
F9:+10
à
F9:-60
réglable de
de +10 à -60 °C
FA:0
à
FA:50
Augmentation de la température réglable de 0 à
50%
Fb:0
à
Fb:150
Durée réglable de 0 à
300 mn ;
(1 palier ≙ 2 mn)
5686 573–F
F8:-5
pour arrêt du régime
réduit -5 ºC, voir exemple page 109.
Respecter le réglage de
l'adresse de codage
"A3" (régulation en
F9:-14
pour arrêt du régime
réduit -14 ºC, voir
exemple page 109 (régulation en fonction de
la température extérieure uniquement)
FA:20
Augmentation de 20 %
de la consigne de température d'eau de chaudière ou de départ lors
du passage de la marche réduite à la marche
normale. Voir exemple
page 110 (régulation en
Fb:30
Durée pour l'augmentation de la consigne de
température d'eau de
chaudière ou de départ
(voir adresse de codage
"FA") 60 mn. Voir exemple page 110 (régulation
62
Codages
Remettre les codages à l’état de livraison
3. d
pour confirmation
ou
2 s environ.
4. a/b
pour sélectionner "Régl.
de base ? Non".
"Régl. de base ? Oui"
est affiché.
5686 573–F
2. e
63
Tableau des écrans de service
Fonction
Températures, fiche de
codage de la chaudière et
brèves interrogations
Test des relais
Puissance maximale
chauffage
Etats de fonctionnement
et sondes
Interrogation entretien
Régler le contraste à
l'écran
Appeler un message de
défaut acquitté
Historique des défauts
Test des appareils raccordés au BUS LON
c (si "Entretien" clignote)
Appuyer en même temps
sur d et a ; l’affichage
devient plus foncé
sur d et b ; l’affichage
devient plus clair
Appuyer sur d pendant
3 s environ
sur G et d pendant 2 s
environ
sur L et d pendant 2 s
environ
Régulation en fonction de
la température extérieure :
appuyer en même temps
sur F et E pendant 2 s
environ
Régulation pour marche à
température d'eau constante :
appuyer en même temps
sur O et F pendant 2 s
environ
Sortie
Appuyer sur
d
Page
65
Appuyer sur
d
69
Appuyer sur
d
15
Appuyer sur
d
Appuyer sur
d
–
70
–
–
–
36
74
Appuyer sur
d
75
Appuyer en
même temps
sur L et d
Appuyer en
même temps
sur F et
E ou O
et F pendant 1 s environ ou
automatique
après 30 mn
35
–
5686 573–F
Fonction marche
provisoire "S"
Combinaison de touches
sur K et G pendant 2 s
environ
sur K et d pendant 2 s
environ
sur K et F pendant 2 s
environ
Appuyer sur c
64
Tableau des écrans de service (suite)
Fonction
Interface de codage 1
affichage en texte clair
Combinaison de touches
sur K et L pendant 2 s
environ
Interface de codage 2
affichage numérique
sur L et G pendant 2 s
environ
Remettre les adresses de Appuyer en même temps
sur L et G pendant 2 s
codage en état de livraienviron, appuyer sur e
son
Sortie
Appuyer en
même temps
sur K et L
pendant 1 s
environ
Appuyer en
même temps
sur K et L
pendant 1 s
environ
–
Page
38
41
63
Températures, fiche de codage de la chaudière et brèves interrogations
5686 573–F
Régulation en fonction de la température extérieure
2. a/b
pour l’interrogation
souhaitée.
1. K + G en même temps pendant
2 s environ.
3. d
l'interrogation est
terminée.
Il est possible d'interroger les valeurs suivantes en fonction de l’équipement de l’installation :
Affichage à l'écran
Explication
Pente A1 – parallèle A1
Pente M2 – parallèle M2
Temp. ext. amortie
e permet de faire passer la température extéTemp. ext. actu.
rieure amortie à l'affichage de la température
extérieure actuelle.
Temp. chaud. consi.
Temp. chaud. actu.
Temp. ECS consi.
Temp. ECS actu.
65
Températures, fiche de codage de la chaudière et . . . (suite)
T. sortie. ECS actu.
T. sortie. ECS cons.
Temp. départ cons.
Temp. départ actu.
T. dép. comm. cons.
T. dép. comm. eff.
Fiche de codage
Interrogation 1 à 8
Explication
Chaudière double service uniquement
Chaudière double service uniquement
Circuit de chauffage avec vanne mélangeuse
Circuit de chauffage avec vanne mélangeuse
Bouteille de découplage
Bouteille de découplage
Affichage écran
2
3
66
Version logiciel
régulation
Schéma hydraulique 01 à 06
Position
flowswitch
Version appareil
Nombre
d'appareils raccordés
au BUS
KM
Version
Version
logiciel
logiciel
équipemodule
ment de
de
comman- motorisation
de
pour
vanne
mélangeuse
0: aucun
équipement de
motorisation
pour
vanne
mélangeuse
Version boîtier de
contrôle du brûleur
Température maximale
demandée
Version
logiciel
régulation
solaire
0: aucune régulation
solaire
Version
logiciel
module
LON
0: aucun
module
LON
Version
logiciel
extension
externe
0: aucune
extension
externe
5686 573–F
Brève interrogation
1
Affichage écran
4
5
6
7
Version logiciel
boîtier de contrôle
du brûleur
0: Pas de 0: Pas de
demande verrouillage
externe
externe
1: De1: Vermande
rouillage
externe
externe
Nombre d'appareils
raccordés au BUS
LON
Chaudière
0
0
Circulateur interne
5686 573–F
8
Pompe à
vitesse
modulée
0: sans
1: Wilo
2: Grundfos
Version
logiciel
pompe à
vitesse
modulée
0: aucune
pompe à
vitesse
modulée
Type de boîtier de
0
Type d'appareil
Raccord externe 0 à 10 V
Affichage en %
0: aucun raccord externe
Puissance maximale chauffage
Chiffre
en %
de
contrôle
Circuit de chauffage
Circuit de chaufM2 (avec vanne méfage A1 (sans
langeuse)
vanne mélangeuse)
Version
ComVersion
Commande à logiciel
mande à logiciel
distance comman- distance commande
à
0: sans
de à
0: sans
1: Vitotr- distance 1: Vitotr- distance
ol 200 0: aucune
ol 200 0: au2: Vitotr- commande
2: Vitotr- cune
ol 300 à distance
ol 300 commande à distance
Circulateur chauffage extension de raccordement
Pompe à Version
Pompe à Version
logiciel
vitesse
logiciel
vitesse
modulée pompe à modulée pompe à
vitesse
0: sans
vitesse
0: sans
modulée
modulée 1: Wilo
1: Wilo
2: Grun- 0: aucune
2: Grun- 0: aupompe à
dfos
cune
dfos
vitesse
pompe à
modulée
vitesse
modulée
67
2. a/b
pour l’interrogation
souhaitée.
1. K + G appuyer en même temps
3. d
l’interrogation est terminée.
Il est possible d'interroger les valeurs suivantes en fonction de l’équipement de l’installation :
Affichage écran
Version logiciel
Version
Schéma hy0
Position
régulation
logiciel
draulique 1
flowmodule de
à6
switch
commande
0
Version
1
Version lo- Version logiciel
logiciel
boîtier de contrôle du
giciel réextension
brûleur
gulation
externe
solaire
0: aucune
0: aucune
extension
régulation
externe
solaire
Raccord externe 0 à 10 V
0: Pas de
E
0: Pas de
verrouillage Affichage en %
demande
0: aucun raccord externe
externe
externe
1: Verrouil1: Delage
mande
externe
externe
3
0
0
Température de consigne d’eau de
chaudière
A
0
0
Température demandée la plus élevée
4
0
Type de boîtier de
Type d'appareil
5
0
0
Température de consigne ECS
b
0
0
Puissance maximale chauffage en %
C
0
Fiche de codage de la chaudière (hexadécimale)
c
0
Version appareil
Version boîtier de
68
5686 573–F
Régulation pour marche à température d’eau constante
Affichage écran
d
0
0
0
Version logiPompe à
ciel pompe
vitesse
à vitesse
modulée
modulée
0 sans
0: aucune
1 Wilo
pompe
2 Grundfos
à vitesse
modulée
Contrôler les sorties (test des relais)
5686 573–F
2. a/b
pour le relais de sortie
désiré.
1. K + d appuyer en même temps
3. d
le test des relais est
terminé.
Les relais de sortie suivants peuvent être activés en fonction de l’équipement de l'installation :
Affichage
Explication
Charge de base
Modulation brûleur charge de base
Pleine charge
Modulation brûleur pleine charge
Pompe int. marche
Sortie int. 20
Vanne chauffage
Vanne d’inversion en position chauffage
Pos. médiane vanne
Vanne d’inversion en position médiane (remplissage/vidange)
Vanne ECS
Vanne d’inversion en position production d’ECS
Ppe ch. M2 marche
Equipement de motorisation pour vanne mélangeuse
Vanne mél. ouvre
Vanne mél. ferme
Sortie int. marche
Extension interne
Ppe ch. A1 marche
Extension externe
69
Contrôler les sorties (test des relais) (suite)
Affichage
Ppe ECS marche
Ppe boucl. marche
Alarme gén. active
Explication
Extension externe
Extension externe
Extension externe
2. a/b
pour le relais de sortie
désiré.
1. K + d appuyer en même temps
3. d
le test des relais est
terminé.
Les relais de sortie suivants peuvent être activés en fonction de l’équipement de l'installation :
Affichage
Explication
1
Modulation brûleur charge de base
2
Modulation brûleur pleine charge
3
Pompe interne/sortie 20 "marche"
4
Vanne d’inversion en position chauffage
5
Vanne d’inversion en position médiane (remplissage/vidange)
6
Vanne d’inversion en position production d’ECS
10
Sortie sK extension interne
11
Pompe chauffage A1 extension externe
12
Pompe de charge ECS extension externe
14
Alarme centralisée extension externe
Interroger les états de fonctionnement et les sondes
1. c
2. d
70
"Sélectionner le circuit de
chauffage" apparaît.
pour confirmation, attendre
4 s environ.
3. c
appuyer à nouveau sur
cette touche.
4. a/b pour l'état de fonctionnement désiré.
5686 573–F
Interroger les états de fonctionnement et les . . . (suite)
5686 573–F
5. d
l'interrogation est terminée.
Les états de fonctionnement suivants peuvent être interrogés en fonction
de l’équipement de l'installation pour les circuits de chauffage A1 et M2 :
Explication
N° participant
N° d'appareil raccordé codé dans le système
LON
Progr. vacances
Si le programme vacances a été enregistré
Départ vacances
Date
Retour vacances
Date
Temp. extérieure, ... °C
Valeur effective
Temp. chaudière, ... °C
Valeur effective
Temp. départ, ... °C
Valeur effective (circuit de chauffage M2 uniquement)
Temp. amb. confort, ... °C
Valeur de consigne
Temp. ambiante, ... °C
Valeur effective
T. amb. ext. cons., ... °C
Si organe externe raccordé
Temp. eau chaude, ... °C
Valeur effective de la température d’ECS
Temp. ECS solaire ... °C
Valeur effective
Temp. capteurs, ... °C
Valeur effective
Temp. dép. primaire, ... °C
Valeur effective, en cas d’une bouteille de
découplage uniquement
Brûleur, ...h
Heures de fonctionnement, valeur effective
Brûl. nbr. allum., ...
Remettre les heures de fonctionnement et les
démarrages du brûleur à "0" par e à l'issue
des travaux d'entretien.
Energie solaire, ... kW/h
Heure
Date
Brûleur arrêt/marche
Pompe int. arrêt/marche
Sortie 20
Sortie int. arrêt/marche
Si une extension interne est présente
Ppe chauf. arrêt/marche
Si une extension externe ou un équipement de
motorisation pour un circuit de chauffage avec
vanne mélangeuse sont présents
Ppe ECS arrêt/marche
Si une extension externe est présente
Ppe boucl. arrêt/marche
Alarme gén. arrêt/active
Vanne mél. ouvre/ferme
Si un équipement de motorisation pour un circuit
de chauffage avec vanne mélangeuse est présent
71
Interroger les états de fonctionnement et les . . . (suite)
Pompe sol. arrêt/marche
Pompe solaire, ...h
Langues disponibles
Explication
Si une Vitosolic est présente
Heures de fonctionnement, valeur effective
d permet de sélectionner la langue concernée
à afficher en permanence
3. d
l'interrogation est
terminée.
1. c
2. a/b pour l'état de fonctionnement désiré.
5686 573–F
Les états de fonctionnement suivants peuvent être interrogés en fonction
de l’équipement de l'installation :
Affichage à
Explication
l'écran
1
15 °C/°F Température extérieure - valeur effective
3
65 °C/°F Température de chaudière - valeur effective
5
50 °C/°F Température ECS - valeur effective (si une sonde ECS est
présente)
5□ 45 °C/°F Température ECS solaire - valeur effective
6
70 °C/°F Température capteurs solaires - valeur effective
P
Heures de fonctionnement du brûleur (remettre à "0" par e
263572 h
à l'issue des travaux d'entretien)
PPP
Nombre de démarrages du brûleur (remettre à "0" par e à
030529
l'issue des travaux d'entretien)
PPPPP
Pompe solaire heures de fonctionnement
001417 h
PPPPPP
Energie solaire en kWh
002850
72
Message de défaut
Structure du message de défaut
A Voyant de défaut
B Symbole de défaut
C Numéro de défaut
D Code de défaut
Le voyant de défaut rouge clignote à
chaque défaut.
"E" est affiché à l'écran en cas de
boîtier de brûleur en défaut.
Régulation pour marche à température d'eau constante
Le code de défaut et le symbole de
défaut clignotent à l'écran du module
de commande en cas de défaut
5686 573–F
"Défaut" clignote à l’écran du module
de commande en cas de défaut
Messages de défaut en texte clair :
& Boîtier contr. brûl.
& Sonde extérieure
& Sonde départ
& Sonde chaudière
& Sonde dép. commun
& Sonde eau chaude
& Sonde fumées
& Sonde sortie ECS
& Sonde d’ambiance
73
Message de défaut (suite)
&
&
Sonde capteurs
Sonde ECS solaire
&
&
Commande à distance
Défaut partic. BUS
Lire et acquitter un défaut
Remarque
Si un défaut acquitté n’est pas
éliminé, le message de défaut est à
nouveau affiché :
& au bout de 24 h pour une régulation
pour marche à température d'eau
constante
& le lendemain à 7 heures pour une
régulation en fonction de la température extérieure
Régulation pour marche à température d'eau constante
2. d
1. a/b pour des codes de défaut
supplémentaires.
tous les codes de défaut
sont acquittés en même
temps, le message de
défaut est effacé, le voyant
de dérangement rouge
continue à clignoter.
1. c
3. d
pour le défaut présent.
2. a/b pour des codes de défaut
supplémentaires.
tous les codes de défaut
sont acquittés en même
temps, le message de
défaut est effacé, le voyant
de dérangement rouge
continue à clignoter.
Appeler un message de défaut acquitté
1. d
74
2. a/b pour le défaut acquitté.
5686 573–F
Message de défaut (suite)
Lire l'historique des codes de défaut
Les 10 derniers défauts sont mis en
mémoire et peuvent être interrogés.
Les défauts sont classés par ordre
d'apparition, le dernier ayant le
numéro 1.
1. G + d appuyer en même temps
2. a/b
pour un code de défaut.
3. Remarque
e permet d'effacer tous les codes
défaut mis en mémoire.
4. d
l'interrogation est
terminée.
Codes de défaut
Const.
Temp.
ext.
Comportement de l'installation
Cause du
défaut
Mesure
X
X
Marche
régulée
Entretien
10
X
Court-circuit
sonde extérieure
18
X
Fonctionnement selon
une température extérieure
de 0°C
Fonctionnement selon
de 0°C
Effectuer les travaux d’entretien.
Régler le codage
"24:0" à l’issue
des travaux
d'entretien
Contrôler la
sonde extérieure
(voir page 86)
Coupure
sonde extérieure
Contrôler la
sonde extérieure
(voir page 86)
5686 573–F
Code
de défaut à
l’écran
0F
75
Codes de défaut (suite)
Const.
28
Temp.
ext.
Cause du
défaut
Mesure
X
Fonctionnement sans
sonde de départ (bouteille
de découplage)
Fonctionnement sans
sonde de départ (bouteille
de découplage)
Brûleur bloqué
Court-circuit
sonde de départ installation
Contrôler la
sonde bouteille
de découplage
(voir page 87)
Coupure
sonde de départ installation
Contrôler la
sonde bouteille
de découplage
(voir page 87)
X
30
X
X
38
X
X
40
X
48
X
50
76
X
X
Contrôler la
sonde de chaudière (voir
page 87)
Contrôler la
Brûleur bloqué Coupure
sonde de chausonde de
dière (voir
chaudière
page 87)
Court-circuit Contrôler la
La vanne
sonde de dé- sonde de départ
mélangeuse
part circuit
se ferme
avec vanne
mélangeuse
M2
Contrôler la
Coupure
La vanne
sonde de dé- sonde de départ
mélangeuse
part circuit
se ferme
avec vanne
mélangeuse
M2
Pas de proCourt-circuit Contrôler la
sonde ECS (voir
duction d'ECS sonde ECS
ou sonde de page 87)
Contrôler la
confort
sonde de confort
(voir page 88)
Court-circuit
sonde de
chaudière
5686 573–F
Code
de défaut à
l’écran
20
Code
de défaut à
l’écran
51
Const.
Temp.
ext.
Cause du
défaut
Mesure
X
X
Pas de production d'ECS
58
X
X
Court-circuit
sonde de
sortie
Coupure
sonde ECS
ou sonde de
confort
59
X
X
92
X
X
Marche
régulée
Contrôler la
sonde (voir
page 88)
Contrôler la
sonde ECS (voir
page 87)
Contrôler la
sonde de confort
(voir page 88)
Contrôler la
sonde (voir
page 88)
Contrôler la
sonde de la
Vitosolic
93
X
X
Marche
régulée
94
X
X
Marche
régulée
9A
X
X
Marche
régulée
Contrôler la
sonde de la
Vitosolic
Contrôler la
sonde de la
Vitosolic
Contrôler la
sonde de la
Vitosolic
5686 573–F
Coupure
sonde de
sortie
Court-circuit
sonde capteurs, raccordement à
S1 de la
Vitosolic
Court-circuit
sonde ECS,
raccordement à S2 de
la Vitosolic
Court-circuit
sonde de
température,
la Vitosolic
Coupure
sonde capteurs, raccordement à
S1 de la
Vitosolic
77
Const.
Temp.
ext.
X
X
Marche
régulée
9C
X
X
9F
X
X
A7
X
b0
X
X
b1
X
X
b4
X
X
78
Cause du
défaut
Coupure
sonde ECS,
la Vitosolic
Marche
Coupure
régulée
sonde de
température,
la Vitosolic
Marche
Défaut régurégulée
lation solaire
affiché si un
défaut sans
code de défaut se produit sur la
régulation
solaire
Module de
Marche régucommande
lée selon état
défectueux
de livraison
Brûleur bloqué Court-circuit
sonde de fumées
Défaut de
Marche régucommunicalée selon état
tion module
de livraison
de
commande
(interne)
Défaut
Fonctionneinterne
ment selon
de 0°C
Mesure
Contrôler la
sonde de la
Vitosolic
Contrôler la
sonde de la
Vitosolic
Contrôler la régulation solaire (voir
notice de maintenance de la régulation solaire)
Remplacer le
module de
commande
Contrôler la
sonde de fumées
(voir page 91)
Contrôler les raccords, remplacer
le module de
commande, le cas
échéant
Remplacer la
régulation
5686 573–F
Code
de défaut à
l’écran
9b
5686 573–F
Cause du
défaut
Code
de défaut à
l’écran
b5
Const.
Temp.
ext.
X
X
b7
X
X
b8
X
X
Défaut
Marche réguinterne
lée selon état
de livraison
Brûleur bloqué Fiche de codage de la
chaudière
manquante,
défectueuse
ou erronée
Brûleur bloqué Coupure
sonde de
fumées
La vanne mé- Défaut de
communicalangeuse M2
régule à 20°C tion équipement de
de température de départ motorisation
pour circuit
de chauffage
M2
Défaut
Marche
communicarégulée sans
tion
commande à
commande à
distance
distance
Vitotrol
circuit de
chauffage
A1
Défaut
Marche
communicarégulée sans
tion
commande à
commande à
distance
distance
Vitotrol
circuit de
chauffage
M2
bA
X
bC
X
bd
X
Mesure
Remplacer la
régulation
Mettre la fiche de
codage de la
chaudière en
place, la remplacer si elle est défectueuse
Contrôler la
sonde de fumées
(voir page 91)
Contrôler les raccordements et le
codage de l'équipement de motorisation, enclencher l'équipement
de motorisation
Contrôler les raccordements, le
câble et l'adresse
de codage "A0" et
le commutateur
de codage de la
câble et l'adresse
de codage "A0" et
le commutateur
de codage de la
79
Const.
bF
C2
X
C6
C7
80
X
Temp.
ext.
Cause du
défaut
X
Marche
régulée
Codage
erroné de la
commande à
distance
Vitotrol
X
Marche
régulée
X
Marche
régulée
X
Marche régulée, vitesse
maximale de
la pompe
X
Marche régulée, vitesse
maximale de
la pompe
Mesure
Contrôler la position des commutateurs de la
commande à
distance (voir
page 111)
Remplacer le
Module de
communica- module de
communication
tion LON
LON
erroné
Contrôler le BUS
Coupure
KM, la régulation
BUS KM
vers la régu- solaire et
lation solaire l’adresse de codage "54"
Contrôler le
Défaut
communica- réglage de l’adresse de codage
tion pompe
externe à vi- "E5", contrôler la
tesse modu- position des
lée circuit de commutateurs
chauffage M2 dans le boîtier de
raccordement de
la pompe :
commut. 1: OFF
commut. 2: ON
Contrôler le
Défaut
communica- réglage de l’adresse de codage
tion pompe
externe à vi- "E5", contrôler la
tesse modu- position des
lée circuit de commutateurs
chauffage A1 dans le boîtier de
raccordement de
la pompe :
commut. 1: ON
commut. 2: OFF
5686 573–F
Code
de défaut à
l’écran
bE
Code
de défaut à
l’écran
Cd
Const.
Temp.
ext.
Cause du
défaut
Mesure
X
X
Marche
régulée
CE
X
X
Marche
régulée
CF
X
Marche
régulée
Vitocom 100 et
l’adresse
de codage "95"
Contrôler les raccordements et l’adresse de codage
"2E"
Remplacer le
module de
communication
LON
dA
X
Marche régulée sans
influence de
l'ambiance
db
X
influence de
l'ambiance
dd
X
influence de
l'ambiance
Défaut
communication Vitocom
100 (BUS
KM)
Défaut
communication extension externe
Défaut
communication module
de communication LON
Court-circuit
sonde d'ambiance
circuit de
chauffage
A1
Court-circuit
sonde d'ambiance
circuit de
chauffage
M2
Coupure
sonde
d'ambiance
circuit de
chauffage
A1
Contrôler la
sonde d’ambiance circuit de
chauffage A1
Contrôler la
chauffage M2
5686 573–F
Contrôler la
chauffage A1 et la
position des
commutateurs de
codage de la
commande à
distance (voir
page 111)
81
Temp.
ext.
Cause du
défaut
Mesure
X
influence de
l'ambiance
Coupure
sonde
d'ambiance
circuit de
chauffage
M2
X
X
E5
X
X
E6
X
X
Brûleur bloqué Défaut tension d’alimentation
Brûleur bloqué Défaut amplificateur de
flamme
Conduit
Le brûleur se
met en déran- d'évacuation
des fumées/
gement
d'admission
d'air bouché
Contrôler la
chauffage M2 et
la position des
commutateurs de
codage de la
commande à
distance (voir
page 111)
Remplacer la
régulation
F0
X
X
F1
X
X
Const.
E4
82
Remplacer la
régulation
Contrôler le
conduit d'évacuation des fumées/
d'admission d'air
et la sonde de
pression différentielle
Appuyer sur "E"
Brûleur bloqué Défaut
Remplacer la
interne
régulation
Contrôler le
Le limiteur
Le brûleur se
met en déran- de tempéra- remplissage de
l’installation. Purture de fugement
mées a réagi ger l’air de l’installation.
Appuyer sur la
touche de réarmement "E"
après refroidissement du conduit
de fumées
5686 573–F
Code
de défaut à
l’écran
dE
Code
de défaut à
l’écran
F2
Const.
Temp.
ext.
Cause du
défaut
Mesure
X
X
Le brûleur se
met en dérangement
Le limiteur
de température a réagi
F3
X
X
Le brûleur se
met en dérangement
F4
X
X
Le brûleur se
met en dérangement
Le signal de
flamme est
déjà présent
au démarrage du
brûleur
Le signal de
flamme est
absent
Contrôler le
remplissage de
l’installation, le
circulateur. Purger l’air de l’installation. Contrôler
le limiteur de température et les câbles de liaison.
Appuyer sur "E"
Contrôler l’électrode d’ionisation
et le câble de liaison
Appuyer sur "E"
5686 573–F
Contrôler l’électrode d’ionisation,
le câble de liaison, mesurer le
courant d’ionisation, contrôler la
pression de gaz,
le bloc combiné
gaz, l'écoulement
des condensats,
l’allumage, l’allumeur et les électrodes d’allumage
Appuyer sur "E"
83
Code
de défaut à
l’écran
F5
Const.
Temp.
ext.
X
X
Le brûleur se
met en dérangement
F7
X
X
F8
X
X
F9
X
X
FA
X
X
Cause du
défaut
Mesure
Contrôler le pressostat air et le
câble de liaison.
Contrôler la turbine, les câbles
de liaison à la turbine, l'alimentation électrique de
la turbine et la
commande de la
turbine
Contrôler le presBrûleur bloqué Pressostat
sostat air et le
air
câble de liaison
défectueux
Contrôler le bloc
Fermeture
Le brûleur se
combiné gaz et
met en déran- retardée de
les deux conduits
la vanne
gement
combustible de commande
Appuyer sur "E"
Vitesse de la Contrôler la turLe brûleur se
met en déran- turbine insuf- bine, les câbles
de liaison à la turfisante au
gement
bine, l'alimentadémarrage
tion électrique de
du brûleur
la turbine et la
commande de la
turbine
Appuyer sur "E"
Contrôler la turArrêt de la
Le brûleur se
bine, les câbles
met en déran- turbine non
de liaison à la
atteint
gement
turbine et la
commande de la
turbine
Appuyer sur "E"
5686 573–F
Le pressostat air n’est
pas ouvert
au démarrage du
brûleur
84
Cause du
défaut
Mesure
Code
de défaut à
l’écran
Fd
Const.
Temp.
ext.
X
X
FE
X
X
FF
X
X
Contrôler les
électrodes d’allumage et les câbles de liaison,
contrôler si des
perturbations
électromagnétiques importantes
sont présentes à
proximité de
l’appareil,
appuyer sur "E",
si le défaut subsiste, remplacer
la régulation
Enclencher
Brûleur bloqué Perturbations électro- l'appareil
ou en déranmagnétiques Si l'appareil ne
gement
importantes démarre pas,
remplacer la réguà proximité
ou platine de lation
base défectueuse
Enclencher
Brûleur bloqué Perturbations électro- l'appareil
ou en déranmagnétiques Si l'appareil ne
gement
importantes démarre pas,
remplacer la réguà proximité
lation
ou défaut
interne
5686 573–F
Brûleur bloqué Défaut
boîtier de
contrôle du
brûleur
85
Travaux de réparation
Contrôler la sonde extérieure (régulation en fonction de la
température extérieure)
1. Retirer la fiche "X3" de la régulation.
2. Mesurer la résistance de la sonde
extérieure entre "X3.1" et "X3.2" de
la fiche retirée et la comparer à la
courbe.
3. Si la valeur diffère fortement de la
courbe, débrancher les conducteurs de la sonde et recommencer
la mesure sur la sonde.
5686 573–F
4. Remplacer le câble ou la sonde
extérieure selon le résultat obtenu.
86
Travaux de réparation (suite)
Contrôler la sonde de chaudière, la sonde ECS ou la sonde
de départ du collecteur à bipasse
Sonde de chaudière : retirer les
câbles de la sonde de chaudière
A et mesurer la résistance.
& Sonde ECS : retirer la fiche % du
faisceau de câbles de la régulation et mesurer la résistance.
& Sonde de départ : retirer la fiche
"X3" de la régulation et mesurer
la résistance entre "X3.4" et
"X3.5".
&
5686 573–F
1.
87
2. Mesurer la résistance des sondes
et la comparer à la courbe.
3. Remplacer la sonde si l’écart est
important.
Danger
La sonde de chaudière
plonge directement dans
l’eau (risque de brûlures).
Vidanger la chaudière avant
de remplacer la sonde.
Contrôler la sonde de sortie ou la sonde confort (version
double service uniquement)
88
5686 573–F
1. Retirer les câbles de la sonde de
sortie A ou de la sonde confort
B.
important.
Remarque
De l'eau peut sortir lorsque l'on
remplace la sonde de sortie. Fermer la vanne d'arrêt eau froide.
Vidanger la conduite d'eau chaude
et l'échangeur de chaleur à plaques
(côté sanitaire).
5686 573–F
Contrôler l'échangeur de chaleur à plaques
K Retour primaire
L Eau froide
M Départ primaire
N Eau chaude
89
1. Fermer les vannes d'arrêt côté
chauffage et sanitaire de la chaudière et vidanger la chaudière.
8. Desserrer les vis G et sortir
l'échangeur de chaleur à plaques
H vers l'avant.
Remarque
Un peu d'eau résiduelle peut
sortir lors du démontage et de
démonté.
2. Débloquer les fermetures latérales et basculer la régulation A
vers l'avant.
3. Retirer les câbles de la sonde
confort B.
4. Retirer la pince et déposer le
siphon C.
5. Retirer le tube du siphon D de
et le retirer avec des manchons.
6. Enlever la conduite d'alimentation
de gaz E.
7. Déposer l'isolation F.
9. Contrôler l'entartrage des raccords côté sanitaire, nettoyer ou
remplacer l'échangeur de chaleur
à plaques, le cas échéant.
10. Contrôler l'encrassement des raccords eau primaire, nettoyer ou
remplacer l'échangeur de chaleur
à plaques, le cas échéant.
11. Remontage avec de nouveaux
joints dans l'ordre inverse du
démontage. Graisser les nouveaux joints.
12.
Danger
Toute fuite de gaz risque
de provoquer des explosions.
Contrôler l'étanchéité au
gaz des parcours de gaz.
Contrôler la sonde de fumées
5686 573–F
Si la température des fumées dépasse la consigne maximale admise, la sonde
de fumées verrouille l’appareil. Le réarmement ne pourra être effectué qu'après
refroidissement du tube de fumées en actionnant la touche "E".
90
1. Retirer les câbles de la sonde de
fumées A.
5686 573–F
important.
91
Contrôler le limiteur de température de sécurité
1. Retirer les câbles du thermo-switch
A.
2. Contrôler le passage du courant
dans le thermoswitch à l’aide d’un
multimètre.
92
3. Déposer le thermoswitch
défectueux.
4. Implanter un nouveau thermoswitch.
5. Appuyer sur la touche de réarmement "E" de la régulation à l’issue
de la mise en service.
5686 573–F
Effectuer le contrôle suivant si le boîtier de contrôle de brûleur ne peut pas
être réarmé à l'issue d’un dérangement bien que la température d’eau
de chaudière soit inférieure à 75 °C
environ :
Contrôler le fusible
1. Couper l’alimentation électrique.
3. Retirer la plaque A.
2. Débloquer les fermetures latérales
et basculer la régulation.
4. Contrôler le fusible F1 (voir
schéma électrique).
Equipement de motorisation pour un circuit de chauffage
5686 573–F
Contrôler le sens de rotation du servo-moteur de vanne mélangeuse
93
1. Couper puis réenclencher l’interrupteur d’alimentation électrique
A du servo-moteur. L’appareil
effectue l’auto-test suivant :
& fermeture vanne mélangeuse
(150 s)
& enclenchement pompe (10 s)
& ouverture vanne mélangeuse
(10 s)
& fermeture vanne mélangeuse
(10 s)
Puis action sur vanne normale.
2. Observer le sens de rotation du
moteur durant l’auto-test.
Puis ouvrir la vanne mélangeuse à
la main.
Remarque
La sonde de départ doit détecter
une température plus élevée. Si la
température baisse, soit le sens de
rotation du servo-moteur est incorrect, soit l’ensemble papillon de
vanne n’a pas été monté correctement.
Notice de montage vanne
mélangeuse
Corriger le sens de rotation du servo-moteur de vanne mélangeuse (si
nécessaire)
Danger
Une décharge électrique peut être mortelle.
Couper l'interrupteur d'alimentation électrique et l'alimentation électrique, sur un porte-fusible ou l'interrupteur principal, par exemple, avant
d'ouvrir l'appareil.
1. Dévisser les plastrons du haut et
du bas de l'équipement de motorisation.
A Interrupteur d'alimentation électrique
B Inverseur de sens de rotation
94
5686 573–F
Notice de montage de l'équipement de motorisation
2. Modifier la position de l'inverseur de sens de rotation :
inverseur sur I si le retour chauffage arrive de la gauche (état de
livraison).
inverseur sur II si le retour chauffage arrive de la droite.
Contrôler la Vitotronic 050 (accessoire)
5686 573–F
La Vitotronic 050 est reliée à la régulation au travers du système LON. Effectuer
un contrôle des appareils raccordés au BUS LON sur la régulation de la chaudière pour contrôler la liaison (voir page 35).
95
Organes de commande et d'affichage
A
B
C
D
Manomètre
Voyant de dérangement (rouge)
Voyant de fonctionnement (vert)
Touche de réarmement
E Module de commande
F Interrupteur d'alimentation
électrique
Touches sur le module de commande :
O
Valeur de consigne de la
température d'eau de chaudière
F
température d'ECS
O+F Fonction de marche
provisoire
K
Marche de veille
L
G
/
b/a
d
c
e
uniquement
Chauffage et eau chaude
sanitaire
Sans fonction
Réglage de la valeur
Confirmation
Information
Réglage de base (Reset)
Chauffage
96
La température d’eau de chaudière
est limitée :
5686 573–F
Lorsque le thermostat à horloge est
en demande, la consigne de température d'eau de chaudière est maintenue pour le programme de
fonctionnement chauffage et eau
chaude sanitaire "G".
S'il n'y a pas de demande, la température d'eau de chaudière est maintenue à la température de mise hors
gel.
Régulation pour marche à température d’eau . . . (suite)
à 74 °C par la sonde de chaudière
dans le boîtier de contrôle de brûleur.
& à 82 °C par la surveillance électronique de température dans le boîtier
de contrôle de brûleur.
& à 100 °C par le limiteur de température de la chaîne de sécurité (verrouillage du boîtier de contrôle de
brûleur).
&
Production d'eau chaude sanitaire avec une chaudière
double service
Si le flow-switch détecte un soutirage
d'eau chaude (> 3 l/mn), le brûleur, le
circulateur sont mis en marche et la
vanne 3 voies est inversée. Le brûleur
module sa puissance en fonction de
la température de sortie de l'eau
chaude, l'aquastat de surveillance (82
°C) assure la limitation.
Production d’eau chaude sanitaire avec une chaudière simple service
La température de consigne d’eau de
chaudière dépasse en état de livraison de 20 K la température de consigne eau chaude sanitaire (réglable
dans l’adresse de codage "60"). Si la
température effective de l’eau sanitaire stockée dépasse de 2,5 K la
consigne, le brûleur est arrêté et
l’arrêt de la pompe de charge ECS
temporisé.
5686 573–F
Si la température de l’eau sanitaire
stockée est inférieure de 2,5 K à la
consigne, le brûleur, le circulateur
sont mis en marche et la vanne 3
voies est inversée.
97
Organes de commande et d'affichage
A
B
C
D
E
Manomètre
Voyant de dérangement (rouge)
Voyant de fonctionnement (vert)
Touche de réarmement
Module de commande
F Bouton de température ambiante
normale
G Interrupteur d'alimentation
électrique
Touches sur le module de commande :
A
B
H
D
E
O+F Fonction de marche
provisoire
K
Marche de veille
L
uniquement
G
Chauffage et eau chaude
sanitaire
M
Régime réceptions
N
Régime économique
b/a
Réglage de la valeur
d
Confirmation
c
Information
e
Réglage de base (Reset)
5686 573–F
F
Programmation
chauffage
Programmation production
d'eau chaude sanitaire/
pompe de bouclage (si
raccordée à la régulation)
Programme vacances
Heure/date
Température ambiante
réduite
température d'ECS
98
Régulation en fonction de la température . . . (suite)
Chauffage
Cette régulation détermine une consigne de température d’eau de chaudière en fonction de la température
extérieure ou de la température
ambiante (si une commande à distance en fonction de la température
ambiante est raccordée à la régulation) et de la pente/de la parallèle de
la courbe de chauffe.
La consigne de température d’eau de
chaudière déterminée est transmise
au boîtier de contrôle de brûleur. Le
boîtier de contrôle de brûleur détermine à partir des valeurs de consigne
et effective de température d’eau de
chaudière le pourcentage de puissance et commande le brûleur en
conséquence.
La température d’eau de chaudière
est limitée :
& à 74 °C par la sonde de chaudière
dans le boîtier de contrôle de brûleur.
& à 82 °C par la surveillance électronique de température dans le boîtier
de contrôle de brûleur.
& à 100 °C par le limiteur de température de la chaîne de sécurité (verrouillage du boîtier de contrôle de
brûleur).
Production d'eau chaude sanitaire avec une chaudière
double service
Si le flow-switch détecte un soutirage
d'eau chaude (> 3 l/mn), le brûleur, le
circulateur sont mis en marche et la
vanne 3 voies est inversée. Le brûleur
module sa puissance en fonction de
la température de sortie de l'eau
chaude, l'aquastat de surveillance (82
°C) assure la limitation.
5686 573–F
Production d’eau chaude sanitaire avec une chaudière simple service
Si la température de l’eau sanitaire
stockée est inférieure de 2,5 K à la
consigne, le brûleur, le circulateur
sont mis en marche et la vanne 3
voies est inversée.
99
Régulation en fonction de la température . . . (suite)
La température de consigne d’eau de
chaudière dépasse en état de livraison de 20 K la température de consigne eau chaude sanitaire (réglable
dans l’adresse de codage "60"). Si la
température effective de l’eau sanitaire stockée dépasse de 2,5 K la
consigne, le brûleur est arrêté et
l’arrêt de la pompe de charge ECS
temporisé.
Montée en température supplémentaire de l’eau chaude sanitaire
La température de consigne pour la
montée en température supplémentaire est réglable dans l’adresse de
codage "58".
5686 573–F
La fonction de montée en température
supplémentaire est activée si la quatrième plage de programmation est
programmée.
100
Extensions pour raccordements externes (accessoires)
Extension interne H1
Circulateur pour circuit de chauffage sans vanne mélangeuse
(codage "53:2")
& Pompe de charge eau chaude sanitaire (codage "53:3")
Une électrovanne de sécurité externe
peut être raccordée au connecteur
gD.
&
5686 573–F
L’extension interne sera implantée
dans le boîtier de régulation. Les
fonctions suivantes pourront être raccordées au relais de sortie sK. La
fonction est affectée à l’adresse de
codage "53" :
& Alarme centralisée (codage "53:0")
& Pompe de bouclage eau chaude
sanitaire (codage "53:1") (régulation
101
Extensions pour raccordements externes . . . (suite)
Extension interne H2
Circulateur pour circuit de chauffage sans vanne mélangeuse
(codage "53:2")
& Pompe de charge eau chaude sanitaire (codage "53:3")
Un appareil d’extraction d’air peut
être arrêté au connecteur aBJ lorsque
le brûleur démarre.
&
5686 573–F
L’extension interne sera implantée
dans le boîtier de régulation. Les
fonctions suivantes pourront être raccordées au relais de sortie sK. La
fonction est affectée à l’adresse de
codage "53" :
& Alarme centralisée (codage "53:0")
& Pompe de bouclage eau chaude
sanitaire (codage "53:1") (régulation
102
Extension externe H1
aVD
Verrouillage externe
(bornes 2 - 3)
& Demande externe
& (bornes 1 - 2)
& Inversion externe du programme de fonctionnement
(bornes 1 - 2) (marche en fonction de la température extérieure uniquement)
& L’affectation de la fonction
"Inversion externe du programme de fonctionnement"
sera réglée au travers du
codage "91".
aVF Consigne externe de 0 à 10 V
aVG BUS KM
&
&
5686 573–F
L’extension externe sera raccordée à
la régulation de la chaudière au travers du BUS KM. L’extension permet
de piloter ou de traiter les fonctions
suivantes :
A Interrupteur d'alimentation
électrique (non fourni)
sÖ Circulateur pour circuit de chauffage sans vanne mélangeuse
sA Pompe de charge eau chaude
sanitaire
sK Pompe de bouclage eau chaude
sanitaire (marche en fonction de
fÖ Alimentation électrique
gÖ Alarme centralisée
103
Extension externe H2
aVD
(bornes 2 - 3)
& Demande externe
& (bornes 1 - 2)
& Inversion externe du programme de fonctionnement
(bornes 1 - 2) (marche en fonction de la température extérieure uniquement)
& L’affectation de la fonction
"Inversion externe du programme de fonctionnement"
sera réglée au travers du
codage "91".
aVG BUS KM
&
&
5686 573–F
L’extension externe sera raccordée à
la régulation de la chaudière au travers du BUS KM. L’extension permet
de piloter ou de traiter les fonctions
suivantes :
A Interrupteur d'alimentation
électrique (non fourni)
sK Pompe de bouclage eau chaude
sanitaire (marche en fonction de
104
Fonctions de régulation
Inversion externe du programme de fonctionnement
La fonction "Inversion externe du programme de fonctionnement" sera raccordée à l’entrée "aVD" de l’extension
externe. L’adresse "91" détermine les
circuits de chauffage sur lesquels l’inversion du programme de fonctionnement doit agir :
Inversion du programme de fonctionnement
Pas d’inversion
Circuit de chauffage sans vanne mélangeuse A1
Circuit de chauffage avec vanne mélangeuse M2
Circuit de chauffage sans vanne mélangeuse et circuit de
chauffage avec vanne mélangeuse
Codage
91:0
91:1
91:2
91:3
L’adresse de codage "D5" permet de
définir pour chaque circuit de chauffage le sens de l’inversion :
Inversion dans le sens "Réduit en permanence" ou "Marche de veille en permanence" (en fonction de la consigne
réglée)
Inversion dans le sens "Chauffage en permanence"
Codage
d5:0
d5:1
La durée de l’inversion du programme
de fonctionnement sera réglée par
l‘adresse de codage "F2" :
5686 573–F
Pas d’inversion
Durée de l’inversion du programme de fonctionnement de
1 à 12 heures
Codage
F2:0
de F2:1 à
F2:12
L’inversion du programme de fonctionnement reste active tant que le
contact est fermé et au moins aussi
longtemps que la durée imposée dans
l’adresse de codage "F2".
105
Fonctions de régulation (suite)
La fonction "Verrouillage externe"
sera raccordée à l’entrée "aVD" de
l’extension externe.
L’adresse de codage "32" détermine
l'influence du signal "Verrouillage
externe" sur les circulateurs raccordés.
Demande externe
La fonction "Demande externe" sera
raccordée à l’entrée "aVD" de l’extension externe.
L’adresse de codage "34" détermine
l’influence du signal "Demande
externe" sur les circulateurs raccordés.
L’adresse de codage "9b" permet de
régler la température de consigne
minimale d’eau de chaudière en cas
de demande externe.
Programme de purge d’air
Durant le programme de purge d’air,
le circulateur est enclenché et arrêté
toutes les 30 s pendant 20 mn.
La vanne d’inversion est positionnée
pendant un certain temps alternativement en direction chauffage et production d’eau chaude sanitaire. Le
brûleur est arrêté durant le programme de purge d’air.
Le programme de purge d’air est
activé par l’adresse de codage "2F:1".
Au bout de 20 mn, le programme se
désactive automatiquement et
l’adresse de codage "2F" revient à la
valeur "0".
Programme de remplissage
Puis, la vanne d’inversion sera mise
en position médiane par l’adresse de
codage "2F:2". Si la régulation est
arrêtée avec ce réglage, il est possible de remplir totalement l’installation.
5686 573–F
En état de livraison, la vanne d’inversion est en position médiane pour permettre un remplissage total de
l’installation. Après enclenchement de
la régulation, la vanne d’inversion
quitte la position médiane.
106
Remplissage, régulation enclenchée
Si l’installation doit être remplie, régulation enclenchée, la vanne d’inversion sera mise en position médiane
par l’adresse de codage "2F:2" et la
pompe enclenchée.
Si la fonction est activée par l’adresse
de codage "2F", le brûleur s’arrête. Au
bout de 20 mn le programme se désactive automatiquement et l’adresse
de codage "2F" revient à la valeur "0".
Fonction séchage de chape
La fonction séchage de chape permet
de sécher la chape. Les indications
du fabricant de la chape devront être
impérativement respectées.
Si la fonction séchage de chape est
activée, la pompe du circuit avec
vanne mélangeuse est enclenchée et
le température de départ maintenue à
la valeur du profil réglé. A l'issue de la
fonction (30 jours) le circuit avec
vanne mélangeuse est automatiquement piloté avec les paramètres affichés.
Respecter la norme EN 1264. Le procès-verbal à établir par le chauffagiste
devra contenir les données suivantes
concernant la montée en température
paramètres de montée en température avec les températures de
départ concernées
& température maximale de départ
atteinte
& état de fonctionnement et température extérieure à la remise de l'installation
Il est possible de sélectionner différents profils de température par
l'adresse de codage "F1".
Après une coupure de courant ou un
arrêt de la régulation, la fonction est
poursuivie. A la fin de la fonction
chape ou en cas de réglage manuel
du codage "F1:0" , "Chauffage et eau
chaude" est enclenché.
&
5686 573–F
Profil de température 1 : (EN 1264-4) codage "F1:1"
107
Profil de température 2 : codage "F1:2"
5686 573–F
108
Profil de température 6 (état de livraison) : codage "F1:6"
Augmentation de la température ambiante réduite
Les valeurs limites de la température
extérieure pour le début et la fin de
l'augmentation de la température
seront réglées dans les adresses de
codage "F8" et "F9".
5686 573–F
Si l'installation fonctionne à une température ambiante réduite, il est possible d'augmenter automatiquement
la valeur de consigne de la température ambiante réduite en fonction de
la température extérieure. La température est augmentée selon la courbe
de chauffe réglée et ne pourra pas
dépasser la valeur de consigne de la
température ambiante normale.
109
Exemple avec les réglages en état de livraison
A Courbe de chauffe pour le fonctionnement à la température
ambiante normale
B Courbe de chauffe pour le fonctionnement à la température
ambiante réduite
Réduction de la durée de montée en température
La valeur et la durée de l'augmentation supplémentaire de la température
d'eau de chaudière ou de départ
seront réglées dans les adresses de
codage "FA" et "Fb".
5686 573–F
Lors du passage de fonctionnement à
la température ambiante réduite à
fonctionnement à la température
ambiante normale, la température
d'eau de chaudière ou de départ est
augmentée en fonction de la courbe
de chauffe réglée. Il est possible d'accroître automatiquement l'augmentation de la température d'eau de
chaudière ou de départ.
110
Exemple avec les réglages en état de livraison
A Début du fonctionnement à la
température ambiante normale
B Consigne de température d'eau
de chaudière ou de départ en
fonction de la courbe de chauffe
réglée
C Consigne de température d'eau
de chaudière ou de départ en
fonction de l'adresse de codage
"FA" :
50 °C + 20 % = 60 °C
D Durée du fonctionnement à la
valeur de consigne plus élevée
pour la température d'eau de
chaudière ou de départ en fonction de l'adresse de codage "Fb" :
60 mn
Commutateurs de codage de la commande à distance
5686 573–F
Les commutateurs de codage se trouvent sur la platine dans la partie supérieure du boîtier.
111
Commutateurs de codage de la commande à . . . (suite)
Commande à distance
Position des commutateurs de codage
La commande à distance agit sur le
circuit de chauffage sans vanne mélangeuse A1
La commande à distance agit sur le
circuit de chauffage avec vanne mélangeuse M2
5686 573–F
Si une sonde d'ambiance indépendante est raccordée, positionner le
commutateur de codage "3" sur "ON".
112
Schémas
5686 573–F
Schéma électrique – Raccordements internes
A1
X...
§
$
aA
aG
Platine de base
Interfaces électriques
Sonde de chaudière
Sonde de sortie
Electrode d’ionisation
Sonde de fumées
dÖ
Servo-moteur vanne
d'inversion
fJ
Limiteur de température
gF
Allumeur
a-Ö Moteur turbine
a-Ö A Actionnement moteur turbine
113
Schémas
Schéma électrique – Raccordements internes (suite)
Pressostat air
Bobine de modulation
5686 573–F
aCA
aVL
114
Schémas
5686 573–F
Schéma électrique – Raccordements externes
A1
Platine de base
A2
Bloc d’alimentation électrique
115
Schémas
Schéma électrique – Raccordements externes (suite)
Optolink
Boîtier de contrôle de brûleur
Module de commande
Fiche de codage
Adaptateur de raccordement
Module de communication LON
(Vitotronic 200)
A9 Extension interne H1 ou H2
S1 Interrupteur d’alimentation
électrique
S2 Touche de réarmement
X... Interfaces électriques
! Sonde extérieure
? Sonde de départ collecteur à
bipasse
%
Sonde eau chaude sanitaire
(version double service)
sonde confort (version double
service)
(fiche sur le faisceau de câbles)
sÖ Circulateur interne
dG Electrovanne gaz
lH Alimentation électrique accessoires et Vitotrol 100
a-Ö Moteur turbine
aYA Pressostat gaz
aVG BUS KM
5686 573–F
A3
A4
A5
A6
A7
A8
116
Listes des pièces détachées
Remarque pour les commandes de
pièces détachées !
Indiquer la référence et le numéro de
fabrication (voir plaque signalétique)
ainsi que le numéro de position de la
pièce détachée (de la présente liste
de pièces détachées).
Les pièces courantes sont en vente
dans le commerce.
5686 573–F
001 Purgeur d’air automatique
002 Tube de raccordement avec
joints (pos. 041)
003 Thermo-switch
004 Sonde de température
005 Manchons manchette de raccordement à la chaudière
006 Sonde de température échangeur de chaleur * 1
007 Joint profilé
008 Isolation échangeur de chaleur * 1
009 Pince de blocage
010 Moteur de pompe
011 Vanne d'ECS * 1
012 Sonde de fumées
013 Siphon
014 Echangeur de chaleur
017 Joint torique 28 x 2,5 mm
018 Flexible condensats
019 Bouchon de fermeture manchette
de raccordement à la chaudière
(2 pièces)
020 Jeu de joints échangeur de
chaleur * 1
021 Echangeur de chaleur à
plaques * 1
022 Manomètre
023 Flow-switch * 1
024 Limiteur de débit * 1
025 Moteur linéaire pas à pas
*1 Numéros
026 Manchette de raccordement à la
chaudière (avec pos. 019, 035,
036)
028 Pièce de blocage fiches
(2 pièces)
029 Tôle avant (avec pos. 030)
030 Clip de fixation (jeu)
031 Fermeture à accrocher (jeu)
032 Tôle d'encapsulage (avec pos.
007)
033 Conduite d’alimentation gaz
034 Tube de retour avec joints (pos.
041)
035 Joint air manchette de raccordement
036 Joint fumées
037 Vase d’expansion à membrane
038 Conduite de raccordement pour
vase d’expansion à membrane
039 Plaque tôle arrière
040 Ecrou clip
041 Jeu de joints
050 Joint de brûleur
051 Anneau isolant
052 Grille de brûleur
053 Joint de grille de brûleur
056 Pressostat air
057 Conduites de commande
058 Volet de mélange
059 Ventilateur
060 Venturi
061 Bloc combiné gaz
062 Porte de brûleur
063 Allumeur
064 Jeu de pièces de passage au gaz
naturel Es (diaphragme gaz)
065 Jeu de pièces de passage au gaz
naturel Ei (diaphragme gaz)
066 Jeu de pièces de passage au
propane (diaphragme gaz)
077 Sonde Read
080 Régulation Vitodens
de fabrication 7176541 ... uniquement
117
Listes des pièces détachées (suite)
081
082
083
084
085
086
087
088
089
090
091
092
093
095
096
120
Plastron arrière
Cornière
Cache
Porte-manomètre
Pince
Charnière
Extension interne (accessoire)
Module de communication LON
(accessoire)
Platine adaptateur module LON
(accessoire)
Fiche de codage
Fusible (10 pièces)
Module de commande pour marche à température d'eau constante
Module de commande pour marche en fonction de la température
extérieure
Arceau de fermeture (10 pièces)
Sonde extérieure
Porte-fusible
5686 573–F
Pièces d’usure
054 Electrode d’allumage avec joint
055 Electrode d’ionisation avec joint
Pièces détachées non représentées
016 Graisse spéciale
042 Pièces de fixation
097 Câble de raccordement moteur
pas à pas
098 Câble d'ionisation intérieur
099 Câble d'ionisation avec serrecâble
100 Faisceau de câbles X8/X9
101 Faisceau de câbles 100/35/34
(terre)
126 Contrefiche
127 Fixation de câble
150 Notice de montage
151 Notice de maintenance
152 Notice d’utilisation marche à température d’eau constante
153 Notice d’utilisation marche en
fonction de la température extérieure
155 Bombe aérosol de peinture vitoblanche
156 Flacon applicateur de peinture
vitoblanche
A Plaque signalétique
118
5686 573–F
119
5686 573–F
120
5686 573–F
121
5686 573–F
122
Procès-verbaux
Procès-verbaux
Valeurs réglées et
mesurées
le
par
mbar
57,5 mbar maxi
mbar
mbar
mbar
17,4-25 mbar
21,8-31 mbar
32-45 mbar
Entretien
Vol.-%
Vol.-%
Vol.-%
Vol.-%
ppm
ppm
µA
4 µA mini
5686 573–F
Pression au repos
Pression d'alimentation
= Gaz naturel Es
= Gaz naturel Ei
= Propane
Cocher le gaz correspondant
Teneur en gaz carbonique CO 2
& à la puissance nominale inférieure
& à la puissance nominale supérieure
Teneur en oxygène
O2
Teneur en monoxyde
de carbone CO
Courant d'ionisation
Valeur de consi- Première
gne
mise en
service
123
Caractéristiques techniques
Tension
nominale :
Fréquence
nominale :
Intensité
nominale :
Classe de
protection :
Indice de
protection :
230 V~
50 Hz
6A
I
IP X 4 D selon
norme EN 60529
Réglage aquastat
électronique :
Réglage limiteur de
température :
Fusible :
82 °C (fixe)
100 °C (fixe)
16 A maxi
Puissance absorbée
& Circulateur :
115 W maxi
& Brûleur :
60 W maxi
& Régulation :
10 VA maxi
Plage de température
& de fonctionnement :
de 0 à +40 °C
& de stockage et de
transport :
de -20 à +65 °C
Chaudière gaz, catégorie II 2Esi3P
Gamme de puissance nominale
T D/T R 50/30 °C
kW
Gamme de charge nominale
kW
Débits de gaz
rapportés à la charge maximale
gaz
PCI
gaz naturel Es
10,2 kWh/m 3
gaz naturel Ei
9,3 kWh/m 3
propane
12,8 kWh/kg
m 3/h
m 3/h
kg/h
N° CE de la chaudière
de 8,8 à 26/
28 * 1
de 8,4 à 25,7/
29,5 * 1
3,12
3,63
2,31
_-0085 BO
0342
*1 Puissance
124
nominale en cas de production d'ECS.
5686 573–F
Remarque
Ces valeurs ne serviront qu’à titre d’information (demande de branchement gaz,
par exemple) ou au contrôle volumétrique complémentaire du réglage. Du fait
de réglage d’usine, il est interdit de régler une autre pression de gaz. Valeurs
rapportées à 15°C, 1013 mbar.
Caractéristiques techniques (suite)
kW de 8,8 à 26/28
%
%
%
95,8
106,9
0,8
W
W
207
69
5686 573–F
Paramètres produit
Gamme de puissance nominale
Rendement η à
& 100 % de la puissance nominale
& 30% de la puissance nominale
Pertes d'entretien p E,70 (valeur limite)
Puissance électrique absorbée (valeur limite)
à
125
Attestations
Déclaration de conformité
Déclaration de conformité pour Vitodens 200
La société Viessmann Werke GmbH & Co KG, D-35107 Allendorf, déclare sous
sa seule responsabilité que le produit Vitodens 200 est conforme aux normes
suivantes :
DIN 4702–6
EN 483
EN 625
EN 677
EN 50 165
EN 55 014
EN 60 335
EN 61 000-3-2
EN 61 000-3-3
Ce produit est certifié _-0085 aux termes des Directives Européennes :
90/396/CEE
89/336/CEE
73/ 23/CEE
92/ 42/CEE
Ce produit remplit les conditions requises par la Directive Rendement (92/42/
CEE) pour les chaudières à condensation.
Allendorf, le 5 octobre 2006
Viessmann Werke GmbH&Co KG
5686 573–F
ppa. Manfred Sommer
126
Index
Index
A
Acquitter un message de défaut . . . . 74
Adoucisseur d'eau . . . . . . . . . . . . . . . . . . . . . . . . . 7
Allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Appeler un message de défaut . . . . . . 75
Augmentation de la température
ambiante réduite . . . . . . . . . . . . . . . . . . . . . . . . . 109
B
Bloc combiné gaz . . . . . . . . . . . . . . . . . . . . . . . . 14
Brèves interrogations . . . . . . . . . . . . . . . . . . . 65
C
Caractéristiques techniques . . . . . . . . 124
Chaîne de sécurité . . . . . . . . . . . . . . . . . . . . . . . 92
Changement de langue . . . . . . . . . . . . . . . . 10
Codage 1
& appeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Codage 2
& appeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Codages à la mise en service . . . . . . . 26
Codes de défaut . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Commande à distance . . . . . . . . . . . . . . . . . 111
Contrôler les fonctions . . . . . . . . . . . . . . . . . 69
Contrôler les sorties . . . . . . . . . . . . . . . . . . . . . 69
Contrôler l’étanchéité de la ventouse .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Courant d'ionisation . . . . . . . . . . . . . . . . . . . . . 25
Courbes de chauffe . . . . . . . . . . . . . . . . . . . . . . 30
D
Déclaration de conformité . . . . . . . . . . . . 126
Défauts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Demande externe . . . . . . . . . . . . . . . . . . . . . . . 106
Déposer le brûleur . . . . . . . . . . . . . . . . . . . . . . . 17
Description des fonctions . . . . . . . . . . . . . 96
Diminution de la puissance . . . . . . . . . . 109
Durée de montée en température . 110
E
Eau de remplissage . . . . . . . . . . . . . . . . . . . . . . . 7
Echangeur de chaleur à plaques . . . 89
Effacer un message de défaut . . . . . . . 74
Electrode d’ionisation . . . . . . . . . . . . . . . . . . . 19
Electrodes d’allumage . . . . . . . . . . . . . . . . . . 19
Equipement de motorisation pour un
circuit de chauffage avec vanne
mélangeuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Etat de livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Evacuation des condensats . . . . . . . . . . 21
Extension
& externe H1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
& externe H2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
& interne H1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
& interne H2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
F
Fonction remplissage . . . . . . . . . . . . . . . . . . 106
Fonction séchage de chape . . . . . . . . . 107
Fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
G
Gestionnaire des défauts . . . . . . . . . . . . . . 34
Grille de brûleur . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
H
Historique des défauts
. . . . . . . . . . . . . . . . .
75
I
Interrogations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Interroger les états de fonctionnement
70
Interroger les sondes . . . . . . . . . . . . . . . . . . . 70
Interroger les températures . . . . . . . . . . 65
Inversion du programme de
fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
5686 573–F
J
Joint du brûleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
127
Index
Index (suite)
M
Mémoire des défauts . . . . . . . . . . . . . . . . . . . . 75
Module de communication LON . . . . 33
Montée en température
supplémentaire de l’eau chaude
sanitaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Monter le brûleur . . . . . . . . . . . . . . . . . . . . . . . . . . 19
N
Nettoyants. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Nettoyer la chambre de combustion . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Nettoyer les surfaces d'échange . . . 19
O
Organes d'affichage . . . . . . . . . . . . . . . . 96, 98
Organes de commande . . . . . . . . . . . 96, 98
P
Parallèle courbe de chauffe . . . . . . . . . . 31
Paramètres produit . . . . . . . . . . . . . . . . . . . . . 125
Pente courbe de chauffe . . . . . . . . . . . . . . . 31
Première mise en service . . . . . . . . . . . . . . . 7
Pression au repos . . . . . . . . . . . . . . . . . . . . . . . . 14
Pression d’alimentation . . . . . . . . . . . 13, 14
Pression de l'installation . . . . . . . . . . . . . . . . . 7
Procès-verbaux . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Programme de purge d’air . . . . . . . . . . . 106
Purger l’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
128
R
Réduction de la durée de montée en
température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Régler la date . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Régler la puissance . . . . . . . . . . . . . . . . . . . . . 15
Régler la température ambiante . . . . 32
Régler l'heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Remettre les codages à l’état de
livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Remplir l'installation . . . . . . . . . . . . . . . . . . . . . . . 7
S
Schéma électrique . . . . . . . . . . . . . . . . . . . . . . 113
Schéma hydraulique . . . . . . . . . . 26, 38, 39
Séchage de chape . . . . . . . . . . . . . . . . . . . . . . 107
Sens de rotation du servo-moteur de
vanne mélangeuse
& contrôler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
& corriger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Siphon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 21
Sonde de chaudière . . . . . . . . . . . . . . . . . . . . . 87
Sonde de fumées . . . . . . . . . . . . . . . . . . . . . . . . . 90
Sonde de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Sonde ECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Sonde extérieure . . . . . . . . . . . . . . . . . . . . . . . . . 86
Structure du message de défaut . . . . 73
T
Tableau des écrans de service . . . . . .
Température ambiante normale . . . . .
Température ambiante réduite . . . . . .
Test des relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Type de gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
64
32
32
69
11
V
Vase d'expansion à membrane . . . . . . . 7
Verrouillage externe . . . . . . . . . . . . . . . . . . . . 106
Vitocom 300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Vitotronic 050 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Vitotronic 050 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
5686 573–F
L
Limiteur de débit . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Limiteur de température de sécurité . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Listes des pièces détachées . . . . . . . . 117
LON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
LON
& Mettre à jour la liste des appareils
raccordés au BUS LON . . . . . . . . . . . . . . 34
& Régler le numéro d'appareil
raccordé au BUS LON . . . . . . . . . . . . . . . 33
& Surveillance des défauts . . . . . . . . . . . . 34
129
5686 573–F
130
5686 573–F
131
5686 573–F
Chaudière murale gaz à condensation double service
Type WB2A
de 8,8 à 26,0/28,0 kW
à partir du N° de fabrication
7176 541 3 00001 ...
Viessmann S.A.
57380 Faulquemont
Tél. 03 87 29 17 00
www.viessmann.fr
132
Sous réserves de modifications techniques !
Chaudière murale gaz à condensation simple service
Type WB2A
de 8,8 à 26,0 kW
à partir du N° de fabrication
7176 543 3 00001 ...
5686 573–F
Remarque concernant la validité

viesmann - Viessmann

Transcription

Documents pareils

T-Control Frankreich SB

SYSTEME DE POTABILISATION D`EAU DE PLUIE

doc com M”talis 2 def

Pompe de filtration EUROSTAR II

Chaudière murale gaz conventionnelle mixte instantanée

chauffage gaz radiant - Foussier Quincaillerie

PROJET EN COURS - RENOVATION HORSE TRUCK

Lycée Camille Saint-Saëns
