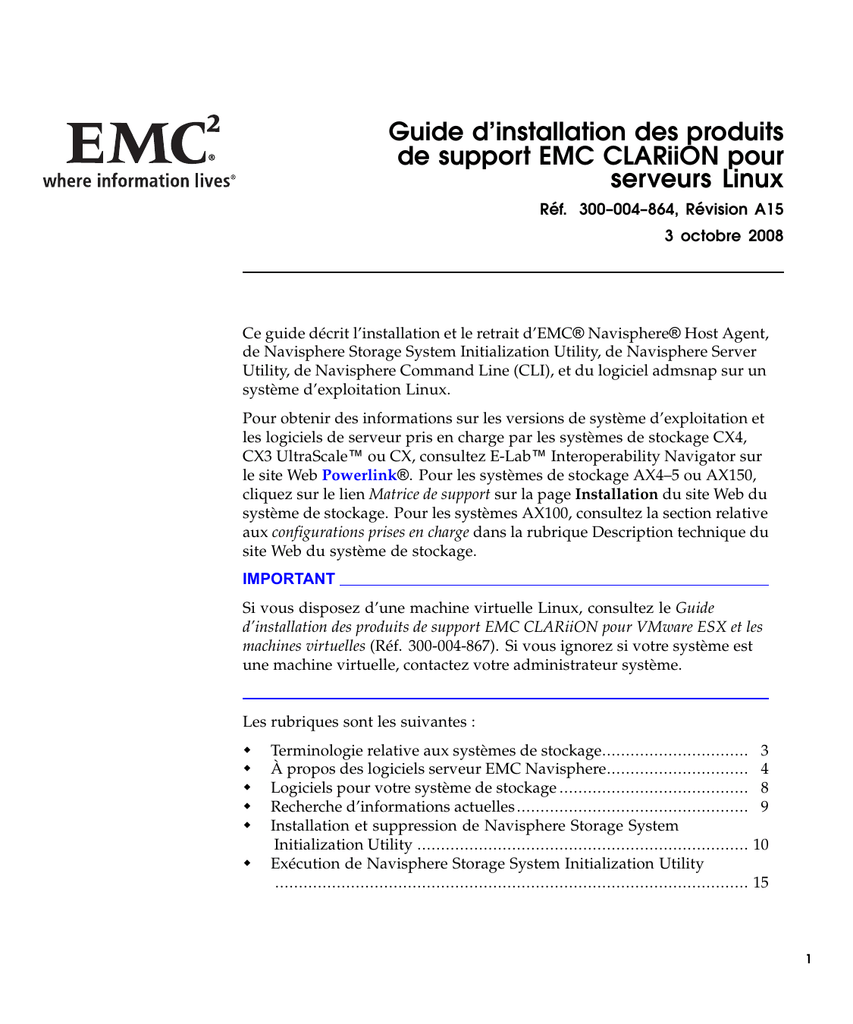

Guide d’installation des produits
de support EMC CLARiiON pour
serveurs Linux
Réf. 300–004–864, Révision A15
3 octobre 2008
Ce guide décrit l’installation et le retrait d’EMC® Navisphere® Host Agent,
de Navisphere Storage System Initialization Utility, de Navisphere Server
Utility, de Navisphere Command Line (CLI), et du logiciel admsnap sur un
système d’exploitation Linux.
Pour obtenir des informations sur les versions de système d’exploitation et
les logiciels de serveur pris en charge par les systèmes de stockage CX4,
CX3 UltraScale™ ou CX, consultez E-Lab™ Interoperability Navigator sur
le site Web Powerlink®. Pour les systèmes de stockage AX4–5 ou AX150,
cliquez sur le lien Matrice de support sur la page Installation du site Web du
système de stockage. Pour les systèmes AX100, consultez la section relative
aux configurations prises en charge dans la rubrique Description technique du
site Web du système de stockage.
IMPORTANT
Si vous disposez d’une machine virtuelle Linux, consultez le Guide
d’installation des produits de support EMC CLARiiON pour VMware ESX et les
machines virtuelles (Réf. 300-004-867). Si vous ignorez si votre système est
une machine virtuelle, contactez votre administrateur système.
Les rubriques sont les suivantes :

Terminologie relative aux systèmes de stockage...............................
À propos des logiciels serveur EMC Navisphere..............................
Logiciels pour votre système de stockage ........................................
Recherche d’informations actuelles .................................................
Installation et suppression de Navisphere Storage System
Initialization Utility ......................................................................
Exécution de Navisphere Storage System Initialization Utility
....................................................................................................
3
4
8
9
10
15
1

2
Choix de l’installation de l’agent hôte ou de l’utilitaire serveur
....................................................................................................
Conditions requises pour l’agent hôte, l’utilitaire serveur et
CLI ..............................................................................................
Installation ou suppression de Navisphere Host Agent et de son
interface CLI ................................................................................
Configuration de Navisphere Host Agent ......................................
Utilisation du fichier de configuration Event Monitor .....................
Exécution de Navisphere Host Agent .............................................
Installation et suppression de Navisphere Server Utility ..................
Exécution de Navisphere Server Utility ..........................................
Installation et suppression d’Admsnap Utility ................................
Exécution d’Admsnap Utility .........................................................
Guide d’installation des produits de support EMC CLARiiON pour serveurs Linux
21
24
26
37
39
40
43
48
53
59
Terminologie relative aux systèmes de stockage
Ce document utilise les termes suivants relatifs aux systèmes de
stockage :

CX4 : fait référence aux systèmes de stockage CX4-120, CX4-240,
CX4-480 et CX4-960

CX3 : fait référence aux systèmes de stockage CX3 modèle 10, CX3
modèle 20, CX3 modèle 40 et CX3 modèle 80

CX : fait référence aux systèmes de stockage CX300, CX500 et CX700

AX4-5 : fait référence aux systèmes de stockage AX4-5SC, AX4-5SCi,
AX4-5, AX4-5i

AX150 : fait référence aux systèmes de stockage AX150SC,
AX150SCi, AX150 et AX150i. Les systèmes AX100 comprennent les
systèmes AX100SC, AX100SCi, AX100 et AX100i

AX : fait référence aux systèmes de stockage des familles AX150 et
AX100
3
À propos des logiciels serveur EMC Navisphere
Les logiciels basés sur serveur EMC dans la liste ci-dessous sont
proposés sur le CD de support fourni avec le système de stockage ou
avec le kit de mise à niveau (pour les systèmes AX ou AX4-5 migrant
vers Navisphere Manager).
Pour plus d’informations sur les logiciels serveur compatibles avec
votre système de stockage CLARiiON® et la version minimale requise
de FLARE®, reportez-vous à la section Logiciels pour votre système de
stockage, page 8 .

Navisphere Storage System Initialization Utility

Navisphere Host Agent

Navisphere Server Utility

Admsnap Utility

Navisphere Command Line Interface (CLI)
À propos de Navisphere Storage System Initialization Utility
Pour les systèmes de stockage Fibre Channel, Navisphere® Initialization
Utility vous permet de découvrir les systèmes de stockage et d’en
définir les paramètres réseau (adresse IP, masque de sous-réseau et
passerelle par défaut). En outre, sur les systèmes de stockage iSCSI avec
ports de données iSCSI connectés aux serveurs Windows, l’utilitaire
vous permet de définir les paramètres réseau de ces ports.
Pour les systèmes de stockage CX, un fournisseur de services agréé doit
installer et exécuter l’utilitaire d’initialisation.
Vous pouvez exécuter l’utilitaire d’initialisation à partir du CD de
support du serveur ou bien l’installer sur un serveur ou un autre hôte
comme la console d’administration Navisphere hors baie. La seule
4
contrainte est que l’hôte soit connecté au même sous-réseau que les
ports de gestion du système de stockage.
À propos du Navisphere Host Agent
L’agent hôte enregistre l’adaptateur HBA du serveur avec le système
de stockage rattaché lorsque le service de l’agent hôte démarre. Cette
action envoie les enregistrements de l’initiateur de chaque contrôleur
HBA au système de stockage. Ces enregistrements servent à contrôler
l’accès aux données du système de stockage.
L’agent peut récupérer ensuite automatiquement les informations du
système de stockage à l’amorçage ou sur demande du gestionnaire
ou de CLI.
L’agent hôte peut également :

Envoyer des informations sur la carte des lecteurs du système
d’exploitation aux systèmes de stockage CLARiiON® rattachés.

Surveiller les événements du système de stockage et notifier le
personnel par e-mail, radiotéléphone ou modem lorsqu’un des
événements désignés se produit.

Récupérer les dénominations universelles (WWN) des LUN et les
données de capacité des systèmes de stockage Symmetrix®.
À propos de Navisphere Server Utility
L’utilitaire serveur vous permet d’accomplir les opérations suivantes :

Mettre à jour les informations du serveur pour le système de
stockage. Cette option permet d’envoyer le nom de serveur et
l’adresse IP au système de stockage et, si besoin ultérieurement, de
mettre à jour ou d’afficher ces données.

Vérifier la haute disponibilité du serveur (HA). Cette option vous
permet de déterminer si le serveur est configuré pour une haute
disponibilité (HA) en vérifiant que le serveur dispose d’au moins
un chemin de connexion vers chaque processeur du système de
stockage et que PowerPath® ou un autre logiciel de reprise, tel que
VMware natif, DMP, PV Links ou la reprise native HP pour 11iV3,
est en cours d’exécution. L’utilitaire ne détecte pas d’autre logiciel
de reprise natif, tel que Sun StorEdge Traffic Manager ou un logiciel
de basculement multichemin natif Linux (MPIO).
5

Utiliser la fonction de snapshot. Sur les systèmes de stockage
exécutant Navisphere Express, vous pouvez démarrer et arrêter un
snapshot sur le serveur source (serveur affecté au disque virtuel
source), mais aussi autoriser ou retirer l’accès au snapshot par le
serveur secondaire (serveur affecté au snapshot).
Vous pouvez exécuter Navisphere Server Utility depuis le CD ou
l’installer sur les serveurs connectés au système de stockage. Nous
vous conseillons de l’installer sur chacun des serveurs connectés au
système de stockage.
Sur les systèmes de stockage AX4–5 avec Navisphere Manager, vous ne pouvez
pas utiliser l’utilitaire serveur pour gérer les snapshots. Au lieu de cela, vous
devez installer et utiliser l’utilitaire admsnap.
À propos d’Admsnap Utility
Admsnap Utility est un programme que vous pouvez exécuter
interactivement ou avec un script et qui sert à gérer les clones et
les snapshots SnapView®. Admsnap Utility réside sur les serveurs
connectés au système de stockage avec le pilote SnapView installé.
Utilisez les commandes admsnap pour :
6

Rechercher de nouveaux périphériques de stockage

Rendre les périphériques de stockage inaccessibles au système
d’exploitation du serveur

Vider les données en mémoire caches sur le disque

Recenser les périphériques du paysage (snapshot) actuel

S’associer ou se dissocier d’une session SnapView

Démarrer et arrêter une session SnapView
Si vous êtes passé à Navisphere Manager et que souhaitez gérer des snapshots,
vous devez utiliser le logiciel SnapView et Admsnap Utility. Pour plus
d’information sur SnapView et admsnap, consultez l’aide de Navisphere
Manager et au manuel EMC SnapView Command Line Interfaces Reference.
À propos de Navisphere CLI
La CLI complète, ou représente une alternative au Manager. Dédiée
à la gestion du système de stockage, elle associe la mise en place de
ressources de stockage, la récupération des informations sur l’état
et la configuration et le contrôle. Vous pouvez utiliser CLI pour
automatiser des fonctions de gestion via des scripts shell et des fichiers
de traitement par lots. Pour plus d’information, consultez le document
EMC Navisphere Command Line Interface (CLI) Reference Guide.
7
Logiciels pour votre système de stockage
Le Tableau 1 recense la version minimale de FLARE que votre système
de stockage CLARiiON requiert et le logiciel serveur compatible.
Tableau 1
8
Versions minimales de FLARE et logiciels compatibles
Système de stockage
Version minimale de FLARE
Logiciels serveur pris en charge
Série AX4-5
02.23.050.5.5xx (Navisphere
Express ou Navisphere Manager)
Série AX4-5
02.23.050.5.xxx (Navisphere
Express uniquement)
Série AX150
02.20.xxx.5.yyy
Série AX100
02.16.xxx.5.yyy
Systèmes de stockage avec Navisphere Express
— Navisphere Storage System Initialization Utility
— Navisphere Server Utility
— Navisphere CLI
Systèmes de stockage avec Navisphere Manager
— Navisphere Host Agent
— Admsnap Utility
— Navisphere CLI
CX4–120, CX4–240, CX4–480
et CX4–960
04.28.000.5.xxx
CX3–10c
03.24.010.5.xxx
Systèmes CX3 modèle 20, CX3
modèle 40 et CX3 modèle 80
03.22.xxx.5.yyy
Séries CX700, CX500 et
CX300
02.16.xxx.5.yyy
Systèmes de stockage avec Navisphere Manager
— Navisphere Host Agent
— Admsnap Utility
— Navisphere CLI
Recherche d’informations actuelles
Les informations les plus récentes à propos du logiciel serveur
CLARiiON® sont publiées sur le site Web d’EMC Powerlink®. Nous
vous recommandons de télécharger les dernières informations avant
d’installer tout logiciel serveur.
Pour accéder à EMC Powerlink, utilisez le lien suivant :
http://Powerlink.EMC.com
Une fois connecté, sélectionnez Support > Documentations et conseils
techniques et recherchez :

Notes de mise à jour de Navisphere Host Agent et de son interface CLI.

EMC SnapView Command Line Interfaces Reference (réf. 069001181).

Installation Roadmap for CLARiiON Storage Systems (réf. 069001166),
qui fournit une liste de contrôle des tâches que vous devez effectuer
pour installer votre système de stockage dans une configuration de
réseau de zone de stockage ou de connexion directe.

Pour obtenir les informations de gestion et de sécurité les plus
récentes, consultez l’aide d’EMC Navisphere Manager.

Pour connaître les commandes Navisphere CLI, consultez la
dernière version du manuel EMC Navisphere Command Line Interface
(CLI) Reference (réf. 300–003–628).
9
Installation et suppression de Navisphere Storage System
Initialization Utility
EMC recommande d’installer Navisphere Storage System Initialization
Utility sur le serveur ; toutefois, vous pouvez exécuter cet utilitaire à
partir du CD de support du serveur.
10
IMPORTANT
Si vous dispsez d’une machine virtuelle Linux, consultez le Guide
d’installation des produits de support EMC CLARiiON pour VMware ESX
et les machines virtuelles (Réf. 300-004-867). Si vous ignorez si votre
système est une machine virtuelle, contactez votre administrateur
système.
Conditions préalables à l’installation
Pour initialiser un système de stockage avec Navisphere Storage System
Initialization Utility, le serveur doit respecter les exigences suivantes :

Exécuter une version de système d’exploitation prise en charge.

Être connecté au même sous-réseau que les ports de gestion 10/100
du système de stockage que vous souhaitez initialiser. Ce serveur
peut également être doté de connexions Fibre Channel avec le
Si une version antérieure de l’utilitaire d’initialisation du système du
stockage est installée, vous devez la désinstaller avant d’installer une
version mise à jour.
Installation de Navisphere Storage System Initialization Utility sur un serveur Linux
EMC recommande d’installer la version la plus récente de Navisphere
Storage System Initialization Utility pour votre configuration. Vous
pouvez télécharger cette version à partir de la page de téléchargement
de logiciels sur le site Web Powerlink (CX4, CX3, CX et AX4-5) ou sur
le site Web de support du système de stockage (AX). Vous pouvez
également l’installer à partir du CD de support (tous les systèmes de
stockage). Ce CD ne contient cependant pas toujours la version la plus
récente pour votre configuration.
1. Connectez-vous au compte racine d’un serveur Linux se trouvant
sur le même sous-réseau que le système de stockage.
2. À l’invite de commande, recherchez un utilitaire d’initialisation
existant :
rpm -qi naviinittool
11
Si une version antérieure du logiciel est installée, supprimez-la
avant de continuer.
3. Pour télécharger le logiciel des systèmes de stockage CX4, CX3, CX
ou AX4–5, exécutez les opérations suivantes :
a. Dans le menu déroulant Navigator situé dans la partie
supérieure droite du site Web Powerlink, sélectionnez
Téléchargements logiciels.
b. Sélectionnez la version de l’utilitaire d’initialisation appropriée
et sélectionnez l’option permettant de sauvegarder le fichier zip
sur votre serveur.
c. À l’invite, accédez au répertoire dans lequel vous avez
enregistré le fichier zip et décompressez-le.
unzip Linux-INITTOOL-version.zip
où version est la version indiquée dans le nom de fichier.
d. Entrez la commande suivante pour installer le package de
l’utilitaire d’initialisation :
rpm -ivh naviinittool-version-build.noarch.rpm
où version et build représentent les numéros de version et
d’édition de l’utilitaire d’initialisation.
Si vous mettez à niveau l’utilitaire sur le serveur, utilisez l’option -U
au lieu de l’option -i.
4. Pour télécharger le logiciel pour les systèmes de stockage AX,
procédez comme suit :
a. Sur le site Web de support du système de stockage, cliquez sur
le lien pour télécharger le logiciel.
b. Sélectionnez la version de Navisphere Storage System
Initialization Utility appropriée et sélectionnez l’option
permettant de sauvegarder le fichier zip sur votre serveur.
12
unzip Linux-INITTOOL-version.zip
d. Entrez la commande suivante pour installer le package de
l’utilitaire d’initialisation :
rpm -ivh naviinittool-version-build.noarch.rpm
d’édition de l’utilitaire d’initialisation.
5. Pour installer le logiciel à partir du CD de support (valable pour
tous les systèmes de stockage), procédez comme suit :
a. Dans le lecteur d’un serveur Linux, insérez le CD de support
du serveur fourni avec le système de stockage ou le kit de
mise à niveau (pour les systèmes AX ou AX4-5 migrant vers
Navisphere Manager).
b. À partir d’une fenêtre de console, montez le CD avec l’aide de la
commande de montage de votre système d’exploitation.
c. À partir du répertoire du CD, passez au répertoire Linux :
cd linux
Ce répertoire contient les modules d’installation Linux.
d. Installez l’utilitaire d’initialisation :
13
rpm -ivh naviinittool.noarch.rpm
e. Une fois l’installation terminée, retirez le CD du lecteur du
serveur.
Suppression de Navisphere Storage System Initialisation Utility sur un serveur Linuxune
1. Connectez-vous au serveur en tant qu’utilisateur root ou que
membre d’un groupe d’administrateurs.
2. Ouvrez une fenêtre de terminal et entrez la commande suivante
pour supprimer Navisphere Storage System Initialization Utility :
rpm -e naviinittool
14
Exécution de Navisphere Storage System Initialization Utility
Vous pouvez lancer l’utilitaire depuis le serveur sur lequel il est installé
ou depuis le CD de support du serveur. L’utilitaire d’initialisation du
système du stockage a trois méthodes pour exécuter des commandes :
via une version d’interface utilisateur, via une interface de ligne de
commande pouvant accueillir des scripts ou via un utilitaire en mode
texte qui ne le peut pas. Avant de continuer, vérifiez que le système de
stockage est complètement sous tension.
Pour initialisation du système de stockage, connectez le serveur auquel vous
exécutez l’utilitaire et le système de stockage au même sous-réseau de réseau.
Une fois que vous avez affecté une adresse IP au système de stockage, le serveur
et le système de stockage peuvent être reliés à des sous-réseaux différents.
Démarrage de l’Initialization Utility sur un serveur Linux
Pour démarrer la version texte de l’utilitaire, saisissez :
/opt/Navisphere/bin/naviinittoolcli
Pour démarrer la version ligne de commande de l’utilitaire, saisissez :
/opt/Navisphere/bin/naviinittoolcli et n’importe lequel des
arguments de ligne de commande de la section Utilisation de l’utilitaire
d’initialisation via la ligne de commande, page 17.
Démarrage de l’Initialization Utility sur un serveur Linux à partir du CD
Pour démarrer l’utilitaire d’initialisation en mode texte ou ligne de
commande à partir du CD, procédez comme suit :
1. Sur le serveur, connectez-vous au compte root.
2. Dans le lecteur du serveur, insérez le CD de support fourni avec le
système de stockage ou le kit de mise à niveau (pour les systèmes
AX4-5 ou AX migrant vers Navisphere Manager).
3. Depuis la console, saisissez la commande suivante pour monter
le lecteur de CD-ROM :
15
mount /mnt/cdrom
4. Entrez la commande suivante pour accéder à l’arborescence du
CD-ROM :
cd /mnt/cdrom
5. Accédez au répertoire Linux :
cd Linux
6. Selon la version de l’utilitaire d’initialisation à démarrer et à
exécuter depuis le CD, entrez la commande appropriée :
Version texte : ./naviinittoolcli
Version ligne de commande : ./naviinittoolcli et n’importe lequel
des arguments de ligne de commande de la section Utilisation de
l’utilitaire d’initialisation via la ligne de commande, page 17.
Utilisation de la version texte de l’Initialization Utility
Après le démarrage de l’utilitaire, le sous-réseau fait automatiquement
l’objet d’une recherche de systèmes de stockage compatibles. Lorsque
cette opération est terminée, l’utilitaire affiche, classée par numéros
de série, la liste des systèmes de stockage non initialisés et initialisés
trouvés. Le numéro de série matériel des systèmes de stockage CX4
figure sur une étiquette accrochée à l’arrière du système de stockage.
Le numéro de série matériel des systèmes de stockage CX3 et CX figure
sur une étiquette bleue située sur le châssis du SPE derrière le panneau
avant. Le numéro de série matériel des systèmes de stockage AX4-5 et
AX figure sur une étiquette bleue située à l’arrière du châssis.
Si le système de stockage que vous installez n’est pas identifié, vérifiez
les connexions entre le système et l’ordinateur qui exécute l’utilitaire.
À l’aide des informations de la fiche « Ports de gestion du système de
stockage » du guide de planification des configurations des systèmes
de stockage, des fiches de planification ou de la fiche technique
d’administration suivez les instructions à l’écran pour modifier le nom
du système de stockage, et définir les paramètres réseau suivants sur
les ports de gestion 10/100 du système de stockage, ainsi que définir les
paramètres de compte utilisateur de gestion du système de stockage.
16
Pour un système de stockage CX4 ou CX3
Si vous avez entré une adresse IP SP pour la première fois ou modifié
une adresse IP SP, l’utilitaire redémarre le système de stockage et le
voyant de défaillance SP situé à l’arrière de chaque SP se met à clignoter.
Ce redémarrage prend plusieurs minutes. Lorsqu’il est terminé, le
voyant de défaillance des SP cesse de clignoter et reste éteint.
Pour un système de stockage AX4-5
Si vous avez saisi l’adresse IP d’un processeur de stockage adresse IP
pour la première fois ou que vous avez modifié cette adresse, l’utilitaire
redémarre le système de stockage, et les voyants d’activité clignotent au
vert. Le redémarrage peut prendre 5 à 6 minutes. Lorsqu’il est terminé,
le bouton de mise sous tension de chaque processeur reste au vert.
Pour un système de stockage AX
Si vous avez entré une adresse IP SP pour la première fois ou modifié
une adresse IP SP, l’utilitaire redémarre le système de stockage et le
voyant d’amorce/de défaillance SP situé à l’arrière de chaque SP se
met à clignoter. Ce redémarrage prend plusieurs minutes. Lorsqu’il
est terminé, le voyant de phase d’amorce/dysfonctionnement des SP
cesse de clignoter et reste éteint.
Utilisation de l’utilitaire d’initialisation via la ligne de commande
Lorsque vous avez démarré la version ligne de commande de
l’Initialization Utility, utilisez n’importe lesquels des arguments
ci-dessous avec la commande naviinittoolcli .
eula [-language language]
discover [-all] [-xml]
configure –serial serialnumber [-file filename] [–ipa
spAIpaddress|–sphosta spAhostname] [-ipb spBIpaddress
|–sphostb spBhostname] [–mask subnetmask] [–gateway gatewayaddress]
[-user username] [–password password] [–storagename storageName]
[-ipv6mode |automatic|disable| [manual [-globalprefix prefix
[-ipv6gateway ipv6gateway]] [ -help]
où :
eula
Affiche le contrat de licence d’utilisateur final (CLUF) d’EMC dans la langue choisie.
17
-language language
La langue par défaut est l’anglais.
Actuellement, la seule langue
disponible est l’anglais.
discover
Détecte les systèmes de stockage partiellement initialisés et en affiche la liste.
-all
Détecte les systèmes de stockage
initialisés partiellement ou
totalement et en affiche la liste.
-xml
Spécifie que le format de sortie du
fichier est le format XML.
configure
Spécifie les paramètres réseau du système de stockage spécifié.
18
-serial serialnumber
Spécifie le numéro de série du
système de stockage que vous
souhaitez initialiser.
-file filename
Spécifie le nom du fichier qui
stockera tous les paramètres
réseau.
-ipa spAipaddress |-sphosta spAhostname
Spécifie l’adresse IP ou le nom de
serveur du processeur de stockage
A du système de stockage spécifié.
-ipb spBipaddress |-sphostb spBhostname
Spécifie l’adresse IP ou le nom
de serveur du processeur B du
système de stockage spécifié.
-mask subnetmask
Spécifie le masque de sous-réseau
du système de stockage spécifié.
-gateway gateway
Spécifie la passerelle du système
de stockage spécifié.
-user username
Spécifie le nom d’utilisateur servant
à se connecter au système de
stockage.
-password password
Spécifie le mot de passe servant
à se connecter au système de
stockage.
Tableau 2
-storagename storagename
Spécifie le nom du système de
stockage spécifié.
-help
Affiche l’écran d’aide et ne démarre
pas le processus d’initialisation
-ipv6mode automatic | disable |
[manual –globalprefix prefix –ipv6gateway
ipv6gateway]
Spécifie le type de configuration
pour le réseau IPv6. Pour plus
de détails, consultez le tableau
des types de configuration IPv6
ci-dessous. IPv6 est compatible
uniquement avec les systèmes
CX4.
Valeur de paramètres IPv6 basées sur le type de configuration
IPv6 (systèmes CX4 uniquement)
Type de configuration existant
(Ce que vous voyez lorsque vous ouvrez
l’application Initialization Utility)
Nouveau type de configuration
(Ce que vous voyez après avoir changé le type de configuration)
Désactivé
Désactivé
Auto
Manuel
Tous les paramètres IPv6
sont vides et affichés en gris
pâle.
IPv4 sera utilisé
Les paramètres IPv6 actuels
sont visibles mais pas
modifiables.
Lien local :
visible
IP globale :
visible
Préfixe
global :
visible/modifiable
Passerelle :
visible/modifiable
Auto
Tous les
paramètres
IPv6 sont
définis à À
définir*
Tous les paramètres
IPv6 sont vides et
affichés en gris pâle
*
IPv4 sera utilisé
Tous les paramètres
IPv6 sont vides et
affichés en gris pâle
* IPv4 sera utilisé
Manuel
Lien local :
À définir*
IP globale :
À définir*
Préfixe
global :
Vide/modifiable
Passerelle :
vide/modifiable
Lien local :
visible**
IP globale :
visible**
Préfixe
global :
visible/modifiable**
Passerelle :
visible/modifiable**
Le paramètre
actuel de lien
local IPv6 est
visible. Tous
les autres
sont définis
à À définir **
19
Type de configuration existant
(Ce que vous voyez lorsque vous ouvrez
l’application Initialization Utility)
Nouveau type de configuration
(Ce que vous voyez après avoir changé le type de configuration)
* Après avoir remplacé le type de configuration Désactivé par Auto ou Manuel ou avoir remplacé Auto ou Manuel par Désactivé, les
nouvelles valeurs sont établies dès la fin du redémarrage automatique du système de stockage. Lorsque le redémarrage est terminé,
ouvrez de nouveau Initialization Utility pour voir les nouvelles valeurs IPv6.
** Après avoir remplacé le type de configuration Manuel par Auto ou avoir remplacé Auto par Manuel, aucun redémarrage n’est
nécessaire.
20
Choix de l’installation de l’agent hôte ou de l’utilitaire serveur
Selon les applications dont vous avez besoin, vous pouvez installer
l’agent hôte, utilitaire serveur ou les deux sur le serveur rattaché.
Si vous voulez installer les deux applications, vous devez installer la
version 6.22.20 ou supérieure de l’utilitaire serveur avant ou après
avoir installé l’agent hôte. La fonction d’enregistrement de l’utilitaire
serveur sera désactivée et l’agent hôte sera utilisé pour enregistrer les
adaptateurs HBA iSCSI ou les cartes réseau du serveur sur le système
de stockage.
Avant la version 6.22.20 de l’utilitaire serveur, vous ne pouviez pas installer
l’agent hôte et l’utilitaire serveur sur le même serveur. Toutefois, vous pouviez
les installer sur des serveurs différents connectés au même système de stockage.
Si vous ne souhaitez pas installer les deux applications, mais utiliser
certaines fonctions de l’utilitaire serveur, vous pouvez exécuter celui-ci
à partir du CD de support du serveur.
Si vous disposez d’un système de stockage AX ou AX4-5 exécutant
Navisphere Express, vous pouvez uniquement installer l’utilitaire
serveur. L’agent hôte n’est pris en charge que sur les systèmes de
stockage CX4, CX3, CX, AX4-5 et AX utilisant Navisphere Manager.
Le Tableau 3 décrit les différences entre l’agent hôte et l’utilitaire
serveur sur un serveur connecté à un système de stockage.
Selon la version de l’utilitaire serveur, certaines fonctions figurant dans le
Tableau 3 peuvent ne pas être disponibles.
21
Tableau 3
Différences entre l’agent hôte et l’utilitaire serveur
Fonction
Host agent
Server utility
Transfère des informations
relatives au mappage
des LUN et au système
d’exploitation vers le
Oui – les informations relatives au
mappage des LUN sont affichées
dans l’interface utilisateur du
Manager, en regard de l’icône de la
LUN ou via l’interface CLI, à l’aide
de la commande lunmapinfo.
Systèmes de stockage AX4–5 et AX
Oui – les informations relatives au mappage des LUN
sont affichées dans l’interface utilisateur du Manager, en regard de
l’icône de la LUN ou via l’interface CLI, à l’aide de la commande
-lunmapinfo. Dans Navisphere Express, ces informations
sont affichées sur la page Gestion des disques virtuels.
Remarque : le texte Enregistré manuellement apparaît
en regard de l’icône du nom de l’hôte dans l’interface utilisateur
du Manager, indiquant que l’agent hôte n’a pas été utilisé pour
enregistrer ce serveur.
Systèmes de stockage CX4, CX3 et CX
Non – les informations relatives au mappage des LUN
ne sont pas envoyées au système de stockage. Seuls le nom, l’ID
et l’adresse IP du serveur sont envoyés au système de stockage.
Remarque : le texte Enregistré manuellement apparaît
en regard de l’icône du nom de l’hôte dans l’interface utilisateur
du Manager, indiquant que l’agent hôte n’a pas été utilisé pour
enregistrer ce serveur.
S’exécute
automatiquement pour
envoyer des informations
au système de stockage.
Oui – aucune action utilisateur n’est
requise.
Non – vous devez mettre les informations à jour
manuellement en démarrant l’utilitaire ou vous pouvez créer un script
pour exécuter l’utilitaire. Étant donné que vous exécutez l’utilitaire
serveur à la demande, vous pouvez davantage contrôler la fréquence
à laquelle ou le moment auquel l’utilitaire est exécuté
Non – vous devez mettre les informations à jour
manuellement en démarrant l’utilitaire ou vous pouvez créer un script
pour exécuter l’utilitaire. Étant donné que vous exécutez l’utilitaire
serveur à la demande, vous pouvez davantage contrôler la fréquence
à laquelle ou le moment auquel l’utilitaire est exécuté
Permet une validation à
haute disponibilité.
Non – vous pouvez exécuter la
fonction de validation à haute
disponibilité de l’utilitaire serveur à
partir du CD sans avoir à installer
l’utilitaire serveur.
Non pris en charge pour l’instant.
Oui – la fonction de validation à haute disponibilité
vérifie que le logiciel de basculement est installé sur le serveur et
qu’il existe des chemins fonctionnels entre le serveur et chaque
SP du système de stockage.
22
Fonction
Host agent
Server utility
Nécessite une connectivité
réseau au système de
stockage.
Oui – la connectivité réseau
permet de mettre les informations
relatives au mappage des LUN à la
disposition du système de stockage.
sont envoyées au système de stockage via un chemin de données.
ne sont pas envoyées au système de stockage. Notez que si vous
utilisez l’utilitaire serveur pour télécharger un rapport à haute
disponibilité dans le système de stockage, vous devez disposer
d’une connectivité réseau.
Nécessite une installation.
Oui – vous devez installer l’agent
hôte sur le serveur.
Non – vous pouvez exécuter l’utilitaire serveur à partir
du CD. Toutefois, nous vous conseillons de l’installer sur le serveur.
Non – vous pouvez exécuter l’utilitaire serveur à partir
du CD. Toutefois, nous vous conseillons de l’installer sur le serveur.
Remarque : si vous installez à la fois l’agent hôte et la version 6.22.20 ou une version supérieure de l’utilitaire serveur, la fonction
Service d’enregistrement de l’utilitaire serveur ne sera pas installée. Avant la version 6.22.20 de l’utilitaire serveur, vous ne pouviez pas
installer l’agent hôte et l’utilitaire serveur sur le même serveur.
23
Conditions requises pour l’agent hôte, l’utilitaire serveur et CLI
Pour exécuter l’agent hôte, la CLI ou l’utilitaire serveur, votre serveur
doit remplir les conditions suivantes :

Exécuter une version compatible du système d’exploitation Linux.

Pour les connexions Fibre Channel, disposer du matériel HBA pris
en charge par EMC CLARiiON et du pilote approprié.

Être connecté à un SP au minimum (deux pour la haute
disponibilité) dans chaque système de stockage, soit directement,
soit via un switch ou un hub. Chaque SP doit disposer d’une
connexion IP.

Pour l’agent hôte et la CLI uniquement - Se trouver sur un réseau
TCP/IP connecté à un SP au minimum (deux pour la haute
disponibilité) dans le système de stockage. La connexion au réseau
TCP/IP permet au serveur d’envoyer les informations relatives
au mappage des LUN au système de stockage, et à Navisphere
Manager ou à la CLI de communiquer avec le système de stockage
via le réseau.

Disposer d’une connexion au réseau TCP/IP configurée vers des
hôtes distants que vous utiliserez pour gérer les systèmes de
stockage du serveur, y compris :
z
tout serveur dont vous utiliserez le navigateur pour accéder à
Manager 6.X.
z
tout serveur Windows Server 2003 ou Windows 2000 qui
exécute le logiciel Storage Management Server.
z
tout serveur AIX, HP-UX, Linux, VMware ESX, NetWare,
Solaris, Windows Server 2003 ou Windows 2000 exécutant la
CLI.
Pour pouvoir utiliser la CLI sur le serveur afin de gérer des systèmes
de stockage sur un serveur distant, le serveur doit se trouver sur un
réseau TCP/IP connecté à la fois au serveur distant et à chaque SP
figurant dans le système de stockage du serveur distant. Le serveur
distant peut exécuter le système d’exploitation AIX, HP-UX, Linux,
Solaris ou Windows.
24
Pour plus d’informations sur les révisions spécifiques du système d’exploitation
du serveur, ainsi que sur le système de stockage FLARE et le logiciel Access
Logix requis pour votre version de l’agent hôte, consultez les notes de mise à
jour concernant l’agent hôte sur le site Web EMC Powerlink. Pour accéder à ce
site, reportez-vous à Recherche d’informations actuelles, page 9 .
25
Installation ou suppression de Navisphere Host Agent et de son
interface CLI
Vous pouvez installer à la fois l’agent hôte et l’interface CLI, ou bien
les installer séparément. Si vous installez les deux, commencez par
l’agent hôte.
IMPORTANT
système.
Pour modifier une configuration d’agent hôte existante, reportez-vous
à la section suivante.
Si vous souhaitez installer l’agent hôte et utiliser certaines des fonctions
de l’utilitaire serveur, consultez la Choix de l’installation de l’agent hôte ou de
l’utilitaire serveur , page 21.
Installation de l’agent hôte et de l’interface CLI sur un serveur Linux
EMC recommande d’installer la version la plus récente des logiciels
Navisphere Host Agent et CLI appropriée pour votre configuration.
Vous pouvez télécharger cette version à partir de la page de
téléchargement de logiciels sur le site Web Powerlink (CX4, CX3, CX
et AX4-5) ou sur le site Web de support du système de stockage (AX).
Vous pouvez également l’installer à partir du CD de support (tous les
systèmes de stockage). Ce CD ne contient cependant pas toujours la
version la plus récente pour votre configuration.
1. Sur le serveur Linux, connectez-vous au compte root.
2. À l’invite, entrez l’une des commandes suivantes pour rechercher
un module d’agent hôte ou de CLI existant :
rpm -qa | grep navi
26
Si une version précédente du module logiciel naviagentcli ou
naviagent apparaît dans la liste, vous devez la supprimer avant
d’installer le nouveau module d’agent hôte et de CLI.
3. Pour télécharger le logiciel des systèmes de stockage CX4, CX3,
CX ou AX4–5 avec Navisphere Manager, exécutez les opérations
suivantes :
b. Sélectionnez la version de Navisphere Host Agent/CLI
appropriée à télécharger et enregistrez le zip sur votre serveur.
unzip Navi_Agent_CLI_Linux-version.zip
d. Entrez la commande suivante pour installer simultanément les
modules d’agent hôte et de CLI :
rpm -ivh naviagentcli-version-build.noarch.rpm
où version et build représentent le numéro de version et de build
de Navisphere Host Agent/CLI.
Le système affiche le terme navigentcli et une série de signes #.
Lorsque l’installation est terminée, l’invite système réapparaît.
4. Pour télécharger le logiciel pour les systèmes de stockage AX avec
Navisphere Manager, procédez comme suit :
a. Sur le site Web du système de stockage, sélectionnez le lien
permettant de télécharger des logiciels.
b. Sélectionnez la version de Navisphere Host Agent/CLI
appropriée à télécharger et enregistrez le zip sur votre serveur.
27
unzip Navi_Agent_CLI_Linux-version.zip
rpm -ivh naviagentcli-version-build.noarch.rpm
de Navisphere Host Agent/CLI.
a. Dans le lecteur du serveur, insérez le CD de support fourni
avec le système de stockage ou le kit de mise à niveau (pour les
systèmes AX ou AX4-5 migrant vers Navisphere Manager).
c. À partir du répertoire du CD, passez au répertoire Linux en
saisissant la commande suivante :
cd linux
rpm -ivh naviagentcli.noarch.rpm
28
e. Si vous avez installé le logiciel partir du CD de support du
serveur, déchargez le CD, puis retirez-le du lecteur CD.
Si la fenêtre File Manager est ouverte sur le répertoire /mnt/cdrom,
vous devez la fermer avant de tenter de démonter le CD.
6. Vérifiez que Navisphere Agent et/ou la CLI sont installés en
entrant la commande rpm -qa | navi.
Avant de pouvoir utiliser l’agent hôte ou l’interface CLI, vous devez
modifier les scripts de connexion utilisateur et configurer le fichier de
configuration de l’agent hôte.
7. Si plusieurs cartes réseau sont installées sur l’hôte, créez un fichier
agentID.txt afin de vous assurer que l’agent trouve la carte réseau
voulue.
Une machine hôte à plusieurs cartes réseau possède plusieurs adresses IP
connectées à des réseaux ; elle est physiquement connectée à plusieurs
liens de données pouvant se trouver sur le même réseau ou sur des
réseaux différents. Lorsque vous installez Navisphere Host Agent sur un
hôte possédant plusieurs cartes réseau, l’agent hôte se lie par défaut à la
première carte réseau de celui-ci. Si votre hôte possède plusieurs cartes
réseau, vous devez configurer l’agent hôte afin qu’il se lie à une carte réseau
spécifique pour que l’agent hôte puisse s’enregistrer sur le système de
stockage CLARiiON voulu. Pour ce faire, configurez un fichier agentID.txt.
a. À l’aide d’un éditeur de texte qui n’ajoute pas de formatage
spécial, créez ou modifiez un fichier nommé agentID.txt (en
respectant les majuscules/minuscules) à la racine (/) ou dans le
répertoire de votre choix.
b. Ajoutez les deux lignes distinctes suivantes au fichier
agentID.txt, sans formatage spécial :
29
Première ligne : nom complet de l’hôte
Seconde ligne : adresse IP du port de l’adaptateur HBA
ou de la carte réseau que vous souhaitez que l’agent
Navisphere utilise
Par exemple, si le nom de votre hôte est host28 sur le domaine
mydomain.com et que votre hôte contient deux adaptateurs
HBA/cartes réseau, adaptateur HBA 1/carte réseau 1 avec
l’adresse IP 192.111.222.2 et adaptateur HBA 2/carte réseau 2
avec l’adresse IP 192.111.222.3, et que vous souhaitez que l’agent
hôte utilise la carte réseau 2, configurez le fichier agentID.txt
comme suit :
30
host28.mydomain.com
192.111.222.3
Le fichier agentID.txt ne doit contenir que ces deux lignes, sans
aucun formatage. La première ligne doit contenir le nom de l’hôte et
la deuxième ligne, l’adresse IP du port de l’adaptateur HBA/la carte
réseau, comme indiqué ci-dessus. Les deux lignes doivent se terminer
par un retour chariot. Par conséquent, le curseur sera sur une troisième
ligne qui doit être vide.
c. Enregistrez le fichier agentID.txt.
d. Si vous avez créé le fichier agentID.txt dans un répertoire autre
que le répertoire racine, afin que l’agent hôte puisse redémarrer
après le redémarrage d’un système en utilisant le chemin
d’accès au fichier agentID.txt, vous devez définir la variable
d’environnement EV_AGENTID_DIRECTORY de sorte qu’elle
désigne le répertoire contenant le fichier agentID.txt.
e. Si le fichier HostIdFile.txt se trouve dans le répertoire de votre
système d’exploitation, supprimez-le ou renommez-le. Le
fichier HostIdFile.txt se trouve sous /var/log/HostIdFile.txt.
f.
Arrêtez, puis redémarrez l’agent hôte.
g. Une fois que vous avez redémarré l’agent hôte, vérifiez qu’il
utilise l’adresse IP indiquée dans le fichier agentID.txt. Pour ce
faire, ouvrez le fichier HostIdFile.txt. Vous devez voir l’adresse
IP saisie dans le fichier agentID.txt.
Installation de Navisphere CLI sur un serveur Linux
EMC recommande d’installer la version la plus récente du logiciel
Navisphere CLI appropriée pour votre configuration. Vous pouvez
télécharger cette version à partir de la page de téléchargement de
logiciels sur le site Web Powerlink (CX4, CX3, CX et AX4-5) ou sur
2. À l’invite, recherchez une interface CLI existante en saisissant :
31
rpm -qi navicli
Si une version antérieure du logiciel est installée, supprimez-la
avant de continuer.
b. Sélectionnez la version de Navisphere CLI appropriée et
enregistrez le zip sur votre serveur.
unzip Linux_navicli-version.zip
d. Entrez la commande suivante pour installer le module CLI :
rpm -ivh navicli-version-build.noarch.rpm
de Navisphere CLI.
Le système affiche le terme navicli et une série de signes
dièse (#). Lorsque l’installation est terminée, l’invite système
réapparaît.
4. Pour télécharger le logiciel pour les systèmes de stockage AX avec
b. Sélectionnez la version de Navisphere CLI appropriée et
enregistrez le zip sur votre serveur.
32
unzip Linux_navicli-version.zip
d. Entrez la commande suivante pour installer le module CLI :
rpm -ivh navicli-version-build.noarch.rpm
de Navisphere CLI.
réapparaît.
b. À partir de la console, entrez la commande suivante :
mount /mnt/cdrom
Le CD peut également être monté à partir du bureau Gnome ou KDE.
c. Entrez la commande suivante pour accéder à l’arborescence
du CD :
cd /mnt/cdrom
d. Pour accéder au répertoire Linux, entrez la commande suivante :
cd linux
e. Entrez la commande suivante pour installer le module CLI :
33
rpm -ivh navicli.noarch.rpm
réapparaît.
f.
Si la fenêtre File Manager est ouverte sur le répertoire
/mnt/cdrom, vous devez la fermer avant de tenter de démonter
le CD. Entrez ensuite les commandes suivantes :
cd
umount /mnt/cdrom
6. Vérifiez que Navisphere CLI est installé en saisissant la commande
rpm -qa | more.
Modification de scripts de connexion utilisateur
Pour utiliser les commandes navicli à l’invite racine sans les faire
précéder de ./ (par exemple, ./navicli getagent), vous devez modifier
la variable d’environnement $PATH dans le script de connexion
utilisateur.
Suivez les étapes décrites ci-après pour modifier la variable
d’environnement PATH :
1. Ajoutez /opt/Navisphere/bin à $PATH :
PATH=$PATH:/opt/Navisphere/bin export PATH
Pour vérifier le chemin, entrez :
echo $PATH
2. Définissez la variable d’environnement $PATH pour toutes les
sessions de connexion :
a. Pour le profil utilisateur, modifiez $HOME/.bash_profile
b. Pour le script de démarrage utilisateur, modifiez
$HOME/.bashrc
3. Si vous configurez un nouveau serveur, allez à Exécution de
Navisphere Host Agent , page 40. Si vous mettez l’agent hôte ou
34
l’interface CLI à niveau sur un système existant, vous avez terminé
la mise à niveau.
Suppression de l’agent hôte et de CLI sur un serveur Linux
Pour éviter de perdre des informations spécifiques du site, copiez le fichier
de configuration de l’agent (agent.config) en lieu sûr avant de supprimer
le logiciel Navisphere.
1. Connectez-vous au serveur Linux en tant qu’utilisateur root ou que
membre d’un groupe d’administrateurs.
2. Ouvrez une fenêtre de terminal et selon la version que vous
exécutez, entrez l’une des commandes suivantes pour arrêter
l’agent hôte puis désinstaller les fichiers de l’agent hôte et de CLI.

Version 6.16.x.x.x (ou supérieure)
/etc/init.d/naviagent stop
rpm -e naviagentcli | naviagent

Version 6.7.0.4.7 (ou antérieure)
rpm -e naviagentcli-version | naviagent-version
Exemple : rpm -e naviagentcli-6.7.0.4.7-1 ou rpm -e
naviagent-6.6.0.4.7-1
Le système supprime tous les fichiers nécessaires à l’exécution de
l’agent hôte et de CLI.
Une copie de sauvegarde du fichier de configuration est enregistrée dans
/etc/Navisphere/agent.config.rpmsave.
Suppression de Navisphere CLI sur un serveur Linux
1. Connectez-vous au serveur Linux en tant qu’utilisateur root ou en
tant que membre d’un groupe d’administrateurs.
pour supprimer l’interface CLI :
rpm -e navicli
35
Le système supprime tous les fichiers nécessaires à l’exécution de
Navisphere CLI.
36
Configuration de Navisphere Host Agent
Avant d’utiliser la commande Navisphere CLI navicli register pour
configurer votre système de stockage, vous devez vous assurer que
le fichier de configuration de l’agent hôte contient un utilisateur
bénéficiant de droits, comme indiqué dans Ajout d’utilisateurs
privilégiés, page 38.
Le chemin du fichier de configuration de l’agent hôte est /etc/Navisphere/agent.config.
Si vous configurez un système de stockage existant, consultez la
révision A10 de ce guide.
37
Un système existant est un système de stockage de la série FC qui n’exécute pas
le logiciel serveur de gestion du stockage.
Ajout d’utilisateurs privilégiés
Si vous souhaitez utiliser Navisphere CLI pour configurer un système
de stockage, le fichier de configuration de l’agent hôte doit inclure
une entrée qui définit la personne qui émettra les commandes en tant
qu’utilisateur privilégié.
Pour définir un utilisateur privilégié, ajoutez un utilisateur privilégié
en local ou à distance à partir de l’entrée suivante.
Pour un utilisateur local :
user nom
Pour un utilisateur à distance :
user nom@nomhôte
où nom est le nom de compte de la personne et nomhôte est le nom du
serveur distant que la personne utilisera.
Le fichier de configuration de l’agent hôte par défaut inclut une entrée
utilisateur root (user root).
Enregistrement du fichier de configuration de l’agent hôte
1. Enregistrez le fichier de configuration de l’agent hôte.
2. Une fois que vous avez terminé d’ajouter des informations au
fichier de configuration de l’agent hôte, arrêtez ou redémarrez
l’agent hôte à l’aide des commandes suivantes :
/etc/init.d/naviagent start
38
Utilisation du fichier de configuration Event Monitor
Navisphere Host Agent peut surveiller des événements du système de
stockage et prendre des mesures telles que l’envoi d’un message par
e-mail ou pager lorsque certains événements prédéfinis se produisent.
L’outil Event Monitor livré avec Navisphere Manager propose un
moyen interactif de définir ces événements et mesures. Si vous n’avez
pas Event Monitor, vous pouvez encore définir ces événements et
mesures en modifiant le fichier de configuration Event Monitor.
/etc/Navisphere/Navimon.cfg
Le fichier est didactique. Il explique donc comment définir des
événements et les mesures à prendre lorsque ces événements se
produisent. Vous pouvez tester le fichier après l’avoir modifié à l’aide
de la commande de Navisphere CLI responsetest dans Navisphere CLI
(voir Navisphere Command Line Interface Reference).
39
Exécution de Navisphere Host Agent
Cette section décrit comment tester les connexions d’agent hôte et
comment démarrer et arrêter cet agent hôte.
Démarrage et arrêt de Navisphere Host Agent
L’agent hôte démarre automatiquement lorsque vous amenez le
serveur au niveau d’initialisation 3. Au premier démarrage de l’agent
hôte, consultez le journal du système d’exploitation du serveur pour
vérifier que l’agent a démarré et qu’aucune erreur d’unité ne s’est
produite. Le journal système se trouve dans /var/log/messages.
Lorsqu’un système de stockage doit gérer un volumineux trafic d’E/S (donc
que les applications le sollicitent), les informations ne sont pas toujours
rapportées à l’agent hôte régulièrement, l’agent hôte prenant alors plusieurs
minutes pour exécuter une tâche de gestion du système de stockage. Ce
comportement est le plus voyant quand un seul agent hôte gère plusieurs
systèmes de stockage. En outre, si le journal des événements du processeur
de stockage est volumineux et le fichier de configuration de l’agent hôte est
installé pour lire tous les événements, le démarrage de l’agent hôte prendra
plusieurs minutes.
Démarrage de l’agent hôte
Connectez-vous en tant qu’utilisateur root et entrez la commande
suivante :
/etc/init.d/naviagent start
Arrêt de l’agent hôte
Connectez-vous en tant qu’utilisateur root et entrez la commande
suivante :
Test des connexions de l’agent hôte
Avant de continuer, vous devez tester les connexions de l’agent hôte
comme suit :
40
1. Démarrez l’agent hôte comme indiqué dans Démarrage et arrêt de
Navisphere Host Agent, page 40.
2. Recherchez les éventuelles erreurs sur la console et dans le journal
du système d’exploitation pour vérifier que l’agent a démarré et
qu’aucune erreur de périphérique ne s’est produite.
3. Vérifiez que l’agent hôte sur le serveur peut voir le système de
stockage comme suit :
a. Saisissez la commande CLI suivante :
naviseccli |navicli [-d device]| -h hostname port
-list -hba
Vous ne pouvez pas spécifier à la fois les arguments –d et –h.
où :
[-d device] est le nom de périphérique pour le système de
stockage (uniquement pris en charge sur les systèmes existants).
-h hostname est l’adresse IP du SP.
41
Pour chaque adaptateur HBA du serveur, une liste semblable à
la suivante sera affichée. Pour les systèmes de stockage situés
dans un environnement SAN (stockage partagé), la liste inclut
les adaptateurs HBA sur tous les hôtes connectés.
Information about each HBA:
HBA UID: 10:00:00:60:B0:3E:46:AC:10:00:00:60:B0:3E:46:AC
Server Name: siux134
Server IP Address: 128.221.208.134
HBA Model Description:
HBA Vendor Description:
HBA Device Driver Name:
Information about each port of this HBA:
SP Name: spa
HBA Devicename: sp0
Trusted: NO
Logged In: YES
Source ID: 1
Defined: YES
Initiator Type: 0
Storage Group Name:
Storage Group 134
b. Dans la liste, examinez les informations relatives à chaque
adaptateur HBA installé sur l’hôte pour vérifier le chemin de
l’adaptateur HBA au SP.
Consignation des erreurs et de l’état de l’agent hôte
Lorsque le système est sous tension, le système d’exploitation suit les
informations relatives aux événements d’agent hôte et aux erreurs
d’agent hôte et place ces informations dans des fichiers journaux sur
le serveur.
Le journal des erreurs d’agent hôte contient des informations sur le
démarrage et l’arrêt de l’agent hôte ainsi que d’éventuelles erreurs,
par exemple, lorsqu’un agent hôte ne parvient pas à accéder à un
périphérique indiqué dans le fichier de configuration. Lorsque des
incidents se produisent, pensez à consulter en premier lieu les fichiers
journaux.
Les événements et les erreurs d’agent hôte sont consignés dans
/var/log/agent.log. Les événements système sont consignés dans
/var/log/messages.
42
Installation et suppression de Navisphere Server Utility
Cette section décrit comment installer Navisphere Server Utility.
IMPORTANT
système. Si vous disposez d’un initiateur iSCSI Microsoft, vous devez
installer Microsoft iSCSI Software Initiator car Navisphere Server
Utility l’utilise pour configurer des connexions iSCSI.
Installation de Navisphere Server Utility sur un serveur Linux
EMC recommande d’installer la version la plus récente de Navisphere
Server Utility appropriée pour votre configuration. Vous pouvez
2. À l’invite, recherchez un utilitaire serveur existant :
rpm -qi naviserverutil
Si vous utilisez un système de stockage AX100 et que la commande
ci-dessus ne détecte aucune version précédente, saisissez rpm -qi
axnaviserverutil.
3. Si une version antérieure du logiciel est installée, supprimez-la
avant de continuer.
43
rpm -e naviserverutil
b. Sélectionnez la version de Navisphere Server Utility appropriée
à télécharger et enregistrez le zip sur votre serveur.
unzip Linux_HOSTUTIL-version.zip
d. Installez Navisphere Server Utility sur le serveur en entrant :
rpm -ivh naviserverutil.plateforme.rpm
Pour un système SuSE ia64, utilisez la commande suivante :
rpm -i naviserverutil_suseversion-build.platform.rpm
où version et build correspondent au numéro de version et au
numéro de build de l’utilitaire serveur et platform au numéro de
plate-forme Linux (par exemple, i386, ia64, or x86-64).
Si vous mettez ?niveau l’utilitaire sur le serveur, utilisez -U au lieu
de -ivh.
44
Le processus d’installation ajoute une ligne au fichier
/etc/rc.d/rc.local qui lance l’utilitaire après redémarrage, mais
seulement si l’exécution du fichier /etc/rc.d/rc.local est permise
au niveau de la racine.
5. Pour télécharger le logiciel pour les systèmes de stockage AX,
procédez comme suit :
b. Sélectionnez la version de Navisphere Server Utility appropriée
à télécharger et enregistrez le zip sur votre serveur.
unzip Linux_HOSTUTIL-version.zip
où version est la version indiquée dans le nom de fichier que
vous avez téléchargé.
rpm -i naviserverutil_suseversion-build.platform.rpm
où version et build correspondent au numéro de version et au
numéro de build de l’utilitaire serveur et platform au numéro de
plate-forme Linux (par exemple, i386, ia64, or x86-64).
de -ivh.
45
systèmes AX4-5 ou AX migrant vers Navisphere Manager).
cd linux
rpm -i naviserverutil_suse.platform.rpm
où platform est le numéro de votre plate-forme Linux (par
exemple, i386, ia64 ou x86-64).
de -ivh.
46
e. Retirez le CD du lecteur du serveur.
Suppression de l’utilitaire serveur sur un hôte un serveur Linux
1. Connectez-vous au serveur Linux en tant qu’utilisateur root ou
membre d’un groupe administratif.
2. Ouvrez une fenêtre de terminal et saisissez la commande
correspondant à la version installée pour supprimer l’utilitaire
serveur :
rpm -e naviserverutil
ou
rpm -e axnaviserverutil
Pour déterminer la version installée, saisissez rpm -qi naviserverutil ou
rpm -qi axnaviserverutil. Si l’utilitaire est installé, les informations de la
rubrique "A propos" s’affiche.
47
Exécution de Navisphere Server Utility
Cette section décrit comment démarrer et utiliser l’utilitaire serveur.
Vous pouvez exécuter l’utilitaire depuis le serveur ou son CD de
support.
Démarrage de Navisphere Server Utility sur un hôte un serveur Linux
1. Ouvrez une fenêtre de console.
2. Accédez au répertoire bin de Navisphere et exécutez l’utilitaire :
/opt/Navisphere/bin/naviserverutilcli
Démarrage de Navisphere Server Utility sur un hôte un serveur Linux à partir du CD
2. Dans le lecteur du serveur, insérez le CD de support fourni avec le
système de stockage ou le kit de mise à niveau (pour les systèmes
AX4-5 ou AX migrant vers Navisphere Manager).
3. À partir d’une fenêtre de console, montez le CD avec l’aide de la
4. À partir du répertoire du CD, passez au répertoire Linux en
cd linux
5. Exécutez l’utilitaire :
./naviserverutilcli
Utilisation de Navisphere Server Utility
Navisphere Server Utility vous permet d’accomplir les opérations
suivantes :

48
Mettre à jour des informations sur le système de stockage

Générer un état de haute disponibilité

Effectuer des tâches de snapshot (Navisphere Express uniquement)
Mise à jour des informations sur le système de stockage
L’option Update Server Information vous permet d’envoyer des
informations sur le serveur à tous les systèmes de stockage connectés.
Pour mettre à jour ces informations, sélectionnez l’option 1 à l’écran
Accueil de l’utilitaire serveur et suivez les instructions fournies.
Tâches de snapshot
Pour plus d’informations sur l’utilisation de l’option des tâches du
snapshot, reportez-vous à l’aide en ligne de Navisphere Express.
Génération d’un rapport à haute disponibilité
L’option Generate high availability report (option 3) et la commande
naviserverutilcli hav déterminent si le serveur est configuré en
haute disponibilité en vérifiant que ce serveur a au moins un chemin
de connexion à chaque processeur du système de stockage, et que
PowerPath ou un autre logiciel de reprise, tel que DMP y fonctionne.
L’utilitaire ne détectera pas d’autre logiciel de reprise natif, tel que le
logiciel de basculement multichemin natif de Linux (MPIO).
Après la vérification, l’utilitaire produit un état récapitulatif et
l’enregistre sur le serveur. Si vous ajoutez l’argument -upload avec la
commande naviserverutilcli hav, l’utilitaire envoie également l’état
au système de stockage spécifié.
Générez un état de haute disponibilité pour :

vérifier l’état d’un serveur ;

préparer une installation du logiciel sur un système de stockage.
Systèmes AX4 uniquement — N’utilisez l’argument -upload pour télécharger
le rapport HA sur le système de stockage que si vous installez les nouveaux
logiciels à l’aide de l’assistant logiciel Navisphere. Il est vivement recommandé
d’utiliser l’assistant logiciel pour mettre à jour les logiciels, et non la commande
-ndu install. La commande -ndu install n’effectue pas les mêmes vérifications
de validation avant l’installation que l’assistant logiciel. L’assistant logiciel est
disponible dans Navisphere Service Taskbar.
49
Vérification de l’état d’un serveur
Pour vérifier périodiquement l’état de haute disponibilité d’un serveur,
vous pouvez sélectionner l’option 3 sur l’écran de bienvenue de
l’utilitaire serveur, puis suivre les instructions à l’écran permettant de
générer un rapport haute disponibilité ou encore lancer la commande
naviserverutilcli hav[-directory | -d outputdirectory].
où :
-directory | -d
outputdirectory
Indique le répertoire dans lequel sera mis le rapport sur le serveur. Ce
paramètre est nécessaire uniquement si vous exécutez l’utilitaire serveur
à partir du CD. Sinon, le rapport est automatiquement enregistré dans le
répertoire d’installation de Navisphere Server Utility.
Si l’utilitaire serveur est installé sur votre serveur et que vous spécifiez
un répertoire, ce répertoire remplacera le répertoire d’installation de
Préparation d’une installation logicielle sur un système de
stockage
Si vous générez un état de haute disponibilité comme
condition préalable à la mise à jour du logiciel du système
de stockage, vous devez télécharger cet état
sur le système de stockage avant d’installer le logiciel.
Pour générer et charger un rapport de haute
disponibilité depuis le répertoire dans lequel vous avez
installé l’utilitaire, entrez la commande suivante :
naviserverutilcli hav -upload -ip IPaddress |-h
IPaddress|network_name -user|-u username -password|-p
userpassword -scope|-s scopelevel -secfilepath securityfilepath
-port 443|2163 [-directory | -d outputdirectory]
où :
50
-ip IPaddress
Indique l’adresse IP d’un processeur de stockage sur le système de
stockage vers lequel vous allez charger le rapport. Vous ne pouvez pas
utiliser ce paramètre avec le paramètre - h.
- h IPaddress |
network_name
Indique l’adresse IP ou le nom réseau d’un processeur de stockage sur
le système de stockage vers lequel vous allez charger le rapport. Vous
ne pouvez pas utiliser ce paramètre avec - ip.
-user | -u
username
Indique le nom de connexion au système de stockage. Vous devez
utiliser ce paramètre avec les paramètres -password | -p et - scope| - s.
Vous ne pouvez pas utiliser ce paramètre avec - secfilepath.
-password | -p
userpassword
Indique le mot de passe nécessaire pour accéder au système de
stockage. Vous devez utiliser ce paramètre avec les paramètres -user
| -u et - scope| - s. Vous ne pouvez pas utiliser ce paramètre avec secfilepath.
-scope | -s
scopelevel
Spécifie le niveau d’accès au système de stockage du nom d’utilisateur
et du mot de passe : 0 = global ; 1 = local ; 2 = LDAP. Vous devez utiliser
ce paramètre avec les paramètres -user | -u et - password| - p. Vous ne
pouvez pas utiliser ce paramètre avec - secfilepath.
-secfilepath
securityfilepath
Recherche le fichier de sécurité de l’adresse IP spécifiée. Si l’utilitaire
ne trouve pas l’adresse IP spécifiée, il utilisera l’entrée par défaut dans
le fichier de sécurité.
Un fichier de sécurité est nécessaire pour exécuter ce paramètre. Pour
plus d’informations sur la création d’un fichier de sécurité, consultez le
guide EMC Navisphere Command Line (CLI) Reference.
Vous ne pouvez pas utiliser ce paramètre avec -user | -u, -password | -p
et -scope | -s.
-port 443 | 2163
Spécifie l’adresse du port du serveur de gestion Navisphere. La valeur
par défaut est 443.
-directory | -d
outputdirectory
Indique le répertoire dans lequel sera mis le rapport sur le serveur. Ce
paramètre est nécessaire uniquement si vous exécutez l’utilitaire serveur
à partir du CD. Sinon, le rapport est automatiquement enregistré dans le
répertoire d’installation de Navisphere Server Utility.
Si l’utilitaire serveur est installé sur votre serveur et que vous spécifiez
un répertoire, ce répertoire remplacera le répertoire d’installation de
Après le téléchargement de l’état de haute disponibilité
Après avoir exécuté Navisphere Server pour valider la haute
disponibilité du serveur, il est fortement recommandé d’effectuer les
vérifications manuelles suivantes.
51

Vérifier la prise en charge des logiciels et du matériel. Vérifiez
bien que tous les logiciels et le matériel sont pris en charge selon
EMC E-Lab™ Interoperability Navigator et les matrices de support.
Cet outil ne vérifie pas que vous exécutez un microprogramme de
commutation compatible ni que vous utilisez des switches redondants
(recommandé).

52
Mettre à niveau la partie logicielle du système de stockage. Si
vous vous apprêtez à effectuer une mise à niveau en ligne ou que
vous avez ajouté un contrôleur HBA, une LUN ou modifié la
connectivité (par ajout de chemin ou modification de zones) :
z
Assurez-vous que vous avez vérifié tous les logiciels et le
matériel qui sont pris en charge et interopérables selon l’EMC
E-Lab Interoperability Navigator et les matrices de support.
z
Vérifiez que toutes les LUN (disques virtuels) auxquelles vos
serveurs accèdent lors de la mise à niveau sont sous le contrôle
du logiciel de gestion des chemins. Pour les serveurs qui
exécutent PowerPath et DMP, consultez la section Failover
Software sous l’onglet Details du rapport et localisez ces LUN.
Si elles ne figurent pas dans la liste, le serveur perdra l’accès à
ces LUN lors de la mise à niveau du logiciel.
Installation et suppression d’Admsnap Utility
EMC recommande fortement d’installer admsnap sur tous les serveurs
connectés à un système de stockage doté du pilote SnapView.
IMPORTANT
Si vous mettez à niveau votre système de stockage vers la version
02.19.xxx.5.yyy ou une version supérieure de FLARE OE, vous
devez mettre à niveau admsnap vers la version 2.9.x ou une version
supérieure. Avant de mettre FLARE à niveau, vérifiez que la version
de votre système d’exploitation prend en charge la version 2.9.x ou
une version supérieure d’admsnap. Consultez les notes de mise à jour
relatives à l’utilitaire admsnap.
Conditions préalables à l’installation
Avant de pouvoir installer et utiliser Admsnap Utility, vous devez :

Installer SnapView sur un système de stockage CLARiiON pris en
charge. Pour en obtenir la liste, consultez les notes de mise à jour de
SnapView et admsnap.

Activer le contrôle d’accès aux données sur ce même système de
stockage CLARiiON.
Installation d’Admsnap Utility sur un serveur Linux
EMC vous recommande d’installer la version la plus récente
d’Admsnap Utility correspondant à votre configuration. Vous pouvez
1. Sur le serveur Linux, connectez-vous en tant qu’utilisateur root ou
en tant que membre d’un groupe d’administrateurs.
pour répertorier le module admsnap éventuellement installé :
53
rpm -qi admsnap
3. Recherchez dans cette liste une version antérieure d’admsnap.
Si une version antérieure existe, supprimez-la en suivant les
instructions décrites dans la Suppression d’Admsnap Utility sur un
serveur Linux, page 58.
4. Pour télécharger le logiciel des systèmes de stockage CX4, CX3,
CX ou AX4–5 avec Navisphere Manager, exécutez les opérations
suivantes :
b. Sélectionnez la version d’Admsnap Utility qu’il convient de
télécharger et enregistrez le zip sur votre serveur.
unzip admsnap_version.zip
d. Installez admsnap à l’aide de la commande rpm -ivh (Red Hat)
ou yast (SuSe).

Utilisateurs Red Hat Linux — utilisez la commande
suivante :
rpm -ivh admsnap-version-build.platform.rpm
de build d’Admsnap Utility et platform le numéro de votre
plate-forme Linux.

Utilisateurs SuSe Linux — utilisez la commande suivante :
yast -l SuSe_admsnap-version-build.platform.rpm
plate-forme Linux.
Le logiciel est installé dans le répertoire /usr/admsnap avec les
fichiers suivants :
54
/usr/admsnap/admsnap
/usr/admsnap/man/man1/admsnap.1
/usr/admsnap/readme
5. Pour installer le logiciel pour les systèmes de stockage AX avec
b. Sélectionnez la version d’Admsnap Utility qu’il convient de
télécharger et enregistrez le zip sur votre serveur.
unzip admsnap_version.zip
d. Installez admsnap à l’aide de la commande rpm -ivh (Red Hat)
ou yast (SuSe).

suivante :
rpm -ivh admsnap-version-build.platform.rpm
plate-forme Linux.

yast -i SuSe_admsnap-version-build.platform.rpm
plate-forme Linux (reportez-vous aux exemples Red Hat
précédents).
fichiers suivants :
55
/usr/admsnap/readme
cd linux
d. Répertoriez les noms de fichier présents sur le CD :
ls
56
Quatre modules rpm admsnap s’affichent pour quatre
plates-formes différentes. Ces modules rpm sont pour la
plate-forme Intel 64 bits (ia64), la plate-forme Linux basée sur
des processeurs AMD ou Linux basée sur Intel Xeon (x86_64),
la plate-forme Linux Intel 32 bits (i386) et la plate-forme SuSE
Linux (ia64).
e. Installez admsnap à l’aide de la commande rpm -ivh (Red Hat)
ou yast (SuSe).

suivante :
rpm -ivh admsnap.platform.rpm
où platform représente le numéro de votre plate-forme Linux.
Exemple :
rpm -ivh admsnap.i386rpm
rpm -ivh admsnap.ia64.rpm
rpm -ivh admsnap.x86_64.rpm

yast -i admsnap.platform.rpm
où platform représente le numéro de votre plate-forme Linux
(reportez-vous aux exemples Red Hat précédents).
fichiers suivants :
/usr/admsnap/readme
f.
Démontez (umount) le système de fichiers de
CD en entrant la commande suivante :
cd
umount /dev/cdrom
g. Retirez le CD du lecteur.
Vous avez installé admsnap sur un serveur Linux.
7. Vérifiez que la version correcte d’admsnap est installée en entrant
la commande suivante :
57
/usr/admsnap/admsnap help
Cette commande affiche un message à propos de la commande
d’aide, qui inclut le numéro de version du logiciel admsnap installé.
8. Configurez MANPATH pour accéder aux pages man Linux.
Modifiez le fichier /etc/man.config en y ajoutant les lignes suivantes :
MANPATH /usr/admsnap/man
9. Configurez les périphériques sg à l’aide de l’utilitaire MAKEDEV.
Pour toute information sur l’utilisation de l’utilitaire MAKEDEV,
consultez les pages man MAKEDEV.
Suppression d’Admsnap Utility sur un serveur Linux
1. Connectez-vous au serveur Linux en tant qu’utilisateur root ou en
tant que membre d’un groupe d’administrateurs.
afin de répertorier le module admsnap éventuellement installé :
rpm -q admsnap
3. Pour supprimer la version précédente du logiciel admsnap, entrez :
rpm -e name
où name est le nom du programme admsnap affiché
par la commande à l’étape 2.
58
Exécution d’Admsnap Utility
Consultez le guide EMC SnapView Command Line Interfaces Reference à
propos de l’exécution des commandes admsnap.
59
Copyright© 2004–2008 EMC Corporation. Tous droits réservés.
EMC estime que les informations figurant dans ce document sont exactes à la date de publication.
Ces informations sont sujettes à modification sans préavis.
LES INFORMATIONS DE LA PRÉSENTE PUBLICATION SONT FOURNIES « EN
L’ÉTAT » EMC CORPORATION NE FOURNIT AUCUNE DÉCLARATION OU GARANTIE
CONCERNANT LES INFORMATIONS CONTENUES DANS CETTE PUBLICATION ET
REJETTE PLUS SPÉCIALEMENT TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE OU
D’ADÉQUATION À UN USAGE PARTICULIER.
L’utilisation, la copie et la distribution de tout logiciel EMC décrit dans cette publication exigent une
licence de logiciel en cours de validité.
Pour obtenir les informations légales les plus récentes concernant votre famille de produits,
consultez la rubrique Documentations et conseils techniques sur EMC Powerlink.
Pour obtenir la liste actualisée des noms de produits, consultez la rubrique des marques EMC
via le lien Législation, sur emc2.fr.
60
Toutes les autres marques mentionnées dans ce document sont la propriété de leurs détenteurs
respectifs.
61
