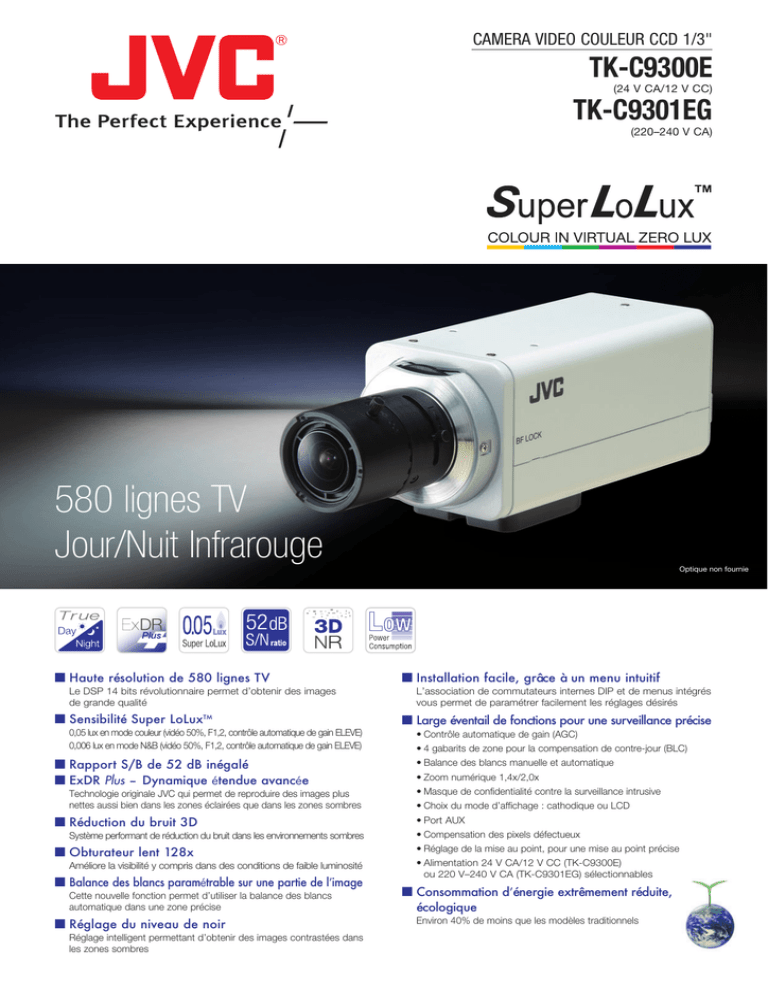

580 lignes TV Jour/Nuit Infrarouge

CAMERA VIDEO COULEUR CCD 1/3"
TK-C9300E
(24 V CA/12 V CC)
TK-C9301EG
(220–240 V CA)
580 lignes TV
Jour/Nuit Infrarouge
Optique non fournie
I Haute résolution de 580 lignes TV
Le DSP 14 bits révolutionnaire permet d’obtenir des images
de grande qualité
I Sensibilité Super LoLuxTM
0,05 lux en mode couleur (vidéo 50%, F1,2, contrôle automatique de gain ELEVE)
0,006 lux en mode N&B (vidéo 50%, F1,2, contrôle automatique de gain ELEVE)
I Rapport S/B de 52 dB inégalé
I ExDR Plus – Dynamique étendue avancée
Technologie originale JVC qui permet de reproduire des images plus
nettes aussi bien dans les zones éclairées que dans les zones sombres
I Réduction du bruit 3D
Système performant de réduction du bruit dans les environnements sombres
I Obturateur lent 128x
Améliore la visibilité y compris dans des conditions de faible luminosité
I Balance des blancs paramétrable sur une partie de l’image
Cette nouvelle fonction permet d’utiliser la balance des blancs
automatique dans une zone précise
I Réglage du niveau de noir
Réglage intelligent permettant d’obtenir des images contrastées dans
les zones sombres
I Installation facile, grâce à un menu intuitif
L’association de commutateurs internes DIP et de menus intégrés
vous permet de paramétrer facilement les réglages désirés
I Large éventail de fonctions pour une surveillance précise
• Contrôle automatique de gain (AGC)
• 4 gabarits de zone pour la compensation de contre-jour (BLC)
• Balance des blancs manuelle et automatique
• Zoom numérique 1,4x/2,0x
• Masque de confidentialité contre la surveillance intrusive
• Choix du mode d’affichage : cathodique ou LCD
• Port AUX
• Compensation des pixels défectueux
• Réglage de la mise au point, pour une mise au point précise
• Alimentation 24 V CA/12 V CC (TK-C9300E)
ou 220 V–240 V CA (TK-C9301EG) sélectionnables
I Consommation d’énergie extrêmement réduite,
écologique
Environ 40% de moins que les modèles traditionnels
Surveillance Jour & Nuit fiable grâce à des images haute
résolution et une reproduction précise des couleurs
I Super LoLuxTM “LA COULEUR A ZERO LUX
Caractéristiques techniques
TK-C9300E/TK-C9301EG
VIRTUEL”
Signal
PAL
Capteur
CCD 1/3" à transfert d’interligne
Cette caméra a été conçue pour garantir une reproduction précise
des couleurs dans des conditions de faible luminosité. Elle permet
d’identifier les couleurs des images, dans des endroits très sombres.
Nombre de pixels utiles
440 000 (752 H x 582 V)
Synchro
Interne
Système de balayage
2:1 entrelacé, 625 lignes
Fréquence de balayage
15,625 kHz (H) x 50 Hz (V)
Sortie vidéo
Signal vidéo composite : 1,0 V (c-à-c), 75 ohms (BNC)
Rapport S/B
52 dB (sans contrôle automatique de gain)
Résolution horizontale
580 lignes TV
Eclairement minimal (nominal)
0,05 lux (50%, F1,2, contrôle automatique de gain ELEVE)
0,025 lux (25%, F1,2, contrôle automatique de gain ELEVE)
Mode N & B
Caméra normale
JVC Super LoLuxTM
I ExDR Plus
La fonction ExDR (Dynamique étendue) Plus permet de visualiser
clairement les personnes et les caractères au premier plan, même
lorsque le fond est très clair et lumineux. Et afin de rendre les parties
sombres de l’image plus visibles, elle associe un double obturateur à
la fonction AGC (Contrôle automatique de gain) de manière à restituer
une image d’une qualité optimale sur l’ensemble de la scène.
Image normale
ExDR Plus
Commande d’iris
Iris DC
Balance des blancs
ATW (large/étroite) / AWC / manuelle
(ATW plage de températures des couleurs : de 2300 K à 10 000 K)
Jour/nuit
J/N avec filtre IR
Fonction Dynamique étendue
ExDR Plus (par double obturateur)
3DNR
NORMAL / ELEVE
Mode d’affichage (type de moniteur)
LCD1/LCD2/Cathodique
BLC
commutable (4 gabarits)
Contrôle automatique de gain (AGC)
SANS/MOYEN/ELEVE
Augmentation de la sensibilité
Sans / x2 à x128
Zoom numérique
x1, x1,4, x2
Détection de mouvement
commutable
Masque de confidentialité
4 zones
Mode de réglage de la mise au point
Oui
Montage de l’optique
CS
AUX (connecteur d’alarme)
1
Alimentation
TK-C9300E: 24 V CA (50 Hz/60 Hz) / 12 VCC
TK-C9301EG: 220-240 V CA (50 Hz/60 Hz)
Consommation
TK-C9300E: 220 mA
TK-C9301EG: 40 mA
Plage de température
de fonctionnement
de -10°C à 50°C
Dimensions (L x H x P)
55 mm x 61 mm x 126 mm
Poids (approx.)
TK-C9300E: 270 g
TK-C9301EG: 470 g
I Réduction du bruit 3D (3DNR)
Le système 3DNR est un système évolué qui améliore la qualité
de l’image, même lors de prises de vues dans l’obscurité.
Les données de bruit sont détectées en comparant des images
continues puis réduites en moyennant ces données dans le temps.
0,006 lux (50%, F1,2, contrôle automatique de gain ELEVE)
0,003 lux (25%, F1,2, contrôle automatique de gain ELEVE)
(de 0°C à 40°C conseillé)
Dimensions
Unité : mm
126
R7
4-
114,3
53
34,3
7,8
55
Normal
3DNR
TK-C9300E
TK-C9301EG
1/4 20 UNC
Vis de xation
36,8
I Balance des blancs
La fonction Balance des blancs automatique peut être utilisée
sur une zone en particulier. Ceci permet d’éviter les erreurs
de colorimétrie en réglant la balance des blancs sur une zone
particulière sans prendre en compte la totalité de l’image.
Remarque : les photos de cette brochure servent à illustrer les explications et ne sont pas des images réellement obtenues avec ce produit.
Toutes les marques ou désignations de produits peuvent être des marques de commerce et/ou des marques déposées de leurs propriétaires respectifs.
Copyright © 2009, Victor Company of Japan, Limited (JVC). Tous droits réservés.
DISTRIBUE PAR
JVC Professional Europe, Ltd. – Succursale en France
BP50 – 78422 Carrières sur Seine Cedex
Téléphone : 01.61.04.11.11
Télécopie : 01.73.61.00.85
Site Internet : www.jvcpro.fr
Email : [email protected]
Modèles et caractéristiques sous réserve de modifications sans préavis.
JQA-0288
L’usine Hachioji de Victor Company of Japan, Ltd. a obtenu les certifications ISO14001
et ISO9001 pour la norme globale de gestion de l’environnement.
Imprimé en Belgique
09/80 NCE
