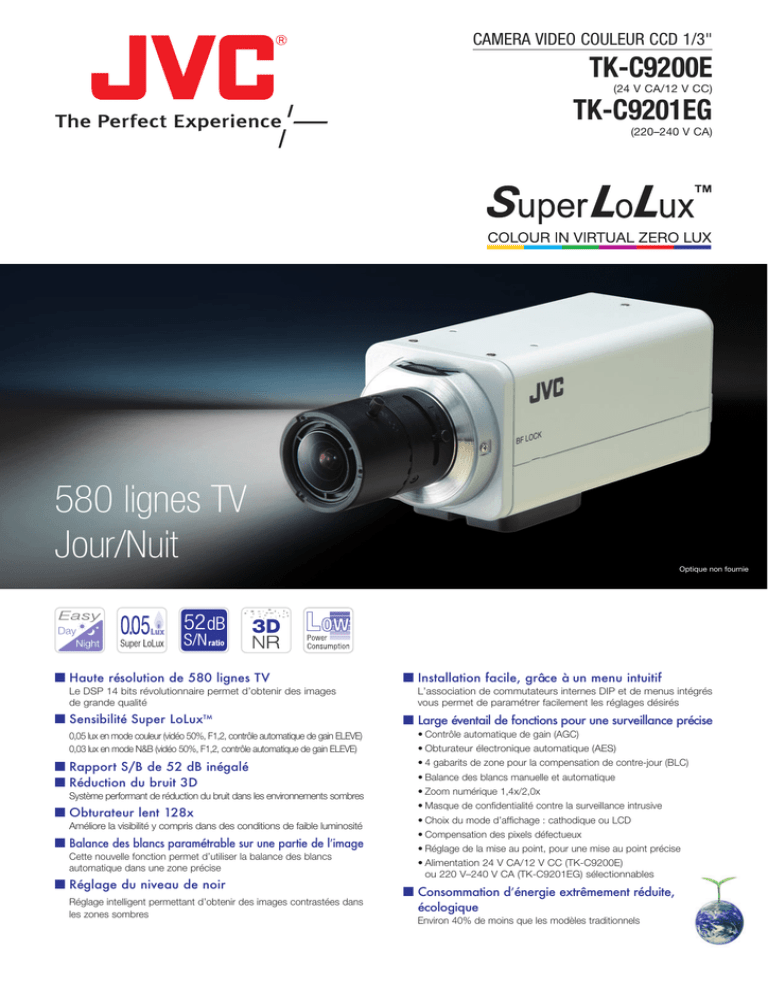

CAMERA VIDEO COULEUR CCD 1/3"
TK-C9200E
(24 V CA/12 V CC)
TK-C9201EG
(220–240 V CA)
580 lignes TV
Jour/Nuit
Optique non fournie
I Haute résolution de 580 lignes TV
Le DSP 14 bits révolutionnaire permet d’obtenir des images
de grande qualité
I Sensibilité Super LoLuxTM
0,05 lux en mode couleur (vidéo 50%, F1,2, contrôle automatique de gain ELEVE)
0,03 lux en mode N&B (vidéo 50%, F1,2, contrôle automatique de gain ELEVE)
I Rapport S/B de 52 dB inégalé
I Réduction du bruit 3D
Système performant de réduction du bruit dans les environnements sombres
I Obturateur lent 128x
Améliore la visibilité y compris dans des conditions de faible luminosité
I Balance des blancs paramétrable sur une partie de l’image
Cette nouvelle fonction permet d’utiliser la balance des blancs
automatique dans une zone précise
I Réglage du niveau de noir
Réglage intelligent permettant d’obtenir des images contrastées dans
les zones sombres
I Installation facile, grâce à un menu intuitif
L’association de commutateurs internes DIP et de menus intégrés
vous permet de paramétrer facilement les réglages désirés
I Large éventail de fonctions pour une surveillance précise
• Contrôle automatique de gain (AGC)
• Obturateur électronique automatique (AES)
• 4 gabarits de zone pour la compensation de contre-jour (BLC)
• Balance des blancs manuelle et automatique
• Zoom numérique 1,4x/2,0x
• Masque de confidentialité contre la surveillance intrusive
• Choix du mode d’affichage : cathodique ou LCD
• Compensation des pixels défectueux
• Réglage de la mise au point, pour une mise au point précise
• Alimentation 24 V CA/12 V CC (TK-C9200E)
ou 220 V–240 V CA (TK-C9201EG) sélectionnables
I Consommation d’énergie extrêmement réduite,
écologique
Environ 40% de moins que les modèles traditionnels
Caméra de surveillance complète offrant des images haute
résolution et des couleurs claires, dans toutes les situations
I Super LoLuxTM “LA COULEUR A ZERO LUX
VIRTUEL”
Cette caméra a été conçue pour garantir une reproduction précise
des couleurs dans des conditions de faible luminosité. Elle permet
d’identifier les couleurs des images, dans des endroits très sombres.
Caractéristiques techniques
PAL
Capteur
CCD 1/3" à transfert d’interligne
Nombre de pixels utiles
440 000 (752 H x 582 V)
Synchro
Interne
Système de balayage
2:1 entrelacé, 625 lignes
Fréquence de balayage
15,625 kHz (H) x 50 Hz (V)
Sortie vidéo
Signal vidéo composite : 1,0 V (c-à-c), 75 ohms (BNC)
Rapport S/B
52 dB (sans contrôle automatique de gain)
Résolution horizontale
580 lignes TV
Eclairement minimal (nominal)
0,05 lux (50%, F1,2, contrôle automatique de gain ELEVE)
0,025 lux (25%, F1,2, contrôle automatique de gain ELEVE)
Mode N & B
Caméra normale
JVC Super LoLuxTM
I Réduction du bruit 3D (3DNR)
Le système 3DNR est un système évolué qui améliore la qualité
de l’image, même lors de prises de vues dans l’obscurité.
Les données de bruit sont détectées en comparant des images
continues puis réduites en moyennant ces données dans le temps.
Normal
3DNR
0,03 lux (50%, F1,2, contrôle automatique de gain ELEVE)
0,015 lux (25%, F1,2, contrôle automatique de gain ELEVE)
Commande d’iris
Iris DC
Balance des blancs
ATW (large/étroite) / AWC / manuelle
(ATW plage de températures des couleurs : de 2300 K à 10 000 K)
Jour/nuit
Easy Day/Night
3DNR
NORMAL / ELEVE
Mode d’affichage (type de moniteur)
LCD1/LCD2/Cathodique
BLC
commutable (4 gabarits)
Contrôle automatique de gain (AGC)
SANS/MOYEN/ELEVE
Obturateur électronique automatique (AES)
commutable (de 1/50 s à 1/100 000 s)
Augmentation de la sensibilité
Sans / x2 à x128
Zoom numérique
x1, x1,4, x2
Masque de confidentialité
4 zones
Mode de réglage de la mise au point
Oui
Montage de l’optique
CS
Alimentation
TK-C9200E: 24 V CA (50 Hz/60 Hz) / 12 V CC
TK-C9201EG: 220-240 V CA (50 Hz/60 Hz)
Consommation
TK-C9200E: 190 mA
TK-C9201EG: 35 mA
Plage de température
de fonctionnement
de -10°C à 50°C
Dimensions (L x H x P)
55 mm x 61 mm x 126 mm
Poids (approx.)
TK-C9200E: 270 g
TK-C9201EG: 470 g
I Balance des blancs
La fonction Balance des blancs automatique peut être utilisée
sur une zone en particulier. Ceci permet d’éviter les erreurs
de colorimétrie en réglant la balance des blancs sur une zone
particulière sans prendre en compte la totalité de l’image.
TK-C9200E/TK-C9201EG
Signal
(de 0°C à 40°C conseillé)
Dimensions
Unité : mm
126
R7
4-
114,3
Evite les erreurs de
balance des blancs en
présence de zones très
colorées (ici le bleu)
53
34,3
7,8
55
TK-C9200E
TK-C9201EG
1/4 20 UNC
Vis de xation
36,8
I Mode de réglage de la mise au point
Ce mode a pour effet d’ouvrir complètement l’iris pendant
30 secondes afin de faciliter le réglage de la mise au point,
en réduisant provisoirement la profondeur de champ.
