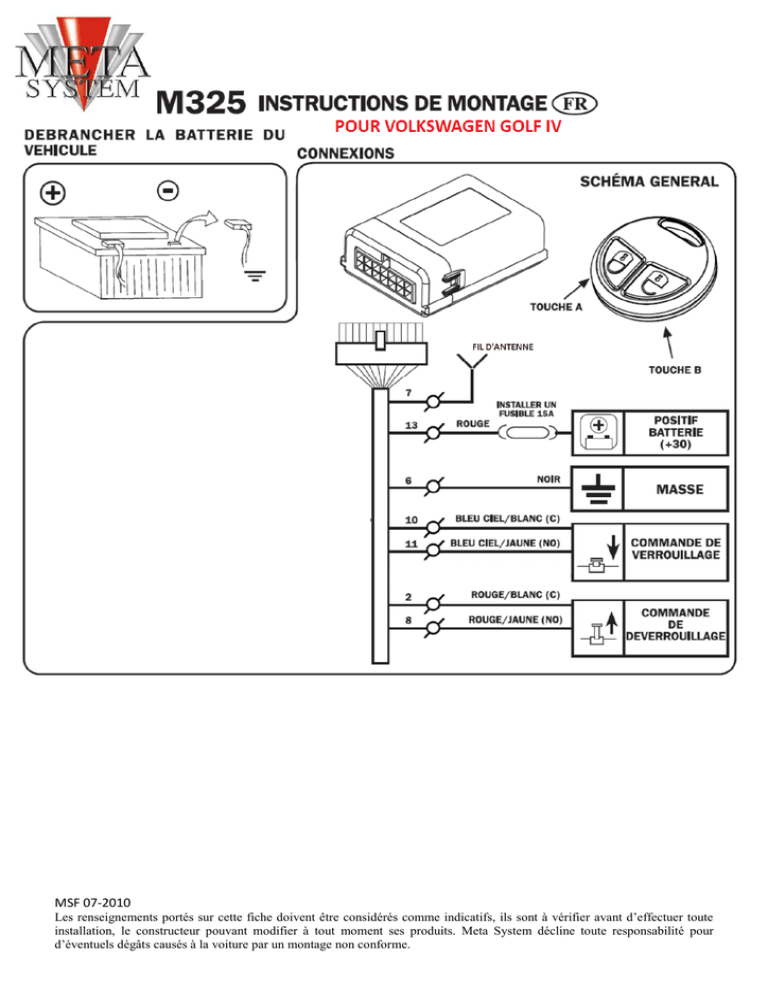

Instruction de montage M325 pour GOLF IV_modGB

MSF 07-2010
Les renseignements portés sur cette fiche doivent être considérés comme indicatifs, ils sont à vérifier avant d’effectuer toute
installation, le constructeur pouvant modifier à tout moment ses produits. Meta System décline toute responsabilité pour
d’éventuels dégâts causés à la voiture par un montage non conforme.
LOCALISATION DE LA CENTRALE M325
Sous le tableau de bord côté conducteur.
ALIMENTATION DE LA CENTRALE M325
- Positif : raccordement du fil rouge (13) de la centrale M325 sur la boite à fusibles sur un des emplacements libres.
- Négatif : raccordement des fils noir (6), bleu ciel/blanc (10) et rouge/blanc (2) de la centrale M325 au point de
masse prévu d’origine constructeur à gauche de la boîte à fusibles.
FERMETURE CENTRALISEE
Commandes NEGATIVES.
- Fermeture : raccordement du fil bleu ciel/jaune (11) de la centrale M325 sur le fil (pos. 24) du connecteur à 29
voies à l’intérieur de la porte conducteur.
- Ouverture : raccordement du fil rouge/jaune (8) de la centrale M325 sur le fil (pos. 4) du connecteur à 29 voies à
l’intérieur de la porte conducteur.
