Instruction de montage M325 pour GOLF III_modGB

MSF 07-2010
Les renseignements portés sur cette fiche doivent être considérés comme indicatifs, ils sont à vérifier avant d’effectuer toute
installation, le constructeur pouvant modifier à tout moment ses produits. Meta System décline toute responsabilité pour
d’éventuels dégâts causés à la voiture par un montage non conforme.
LOCALISATION DE LA CENTRALE M325
Sous le tableau de bord côté conducteur.

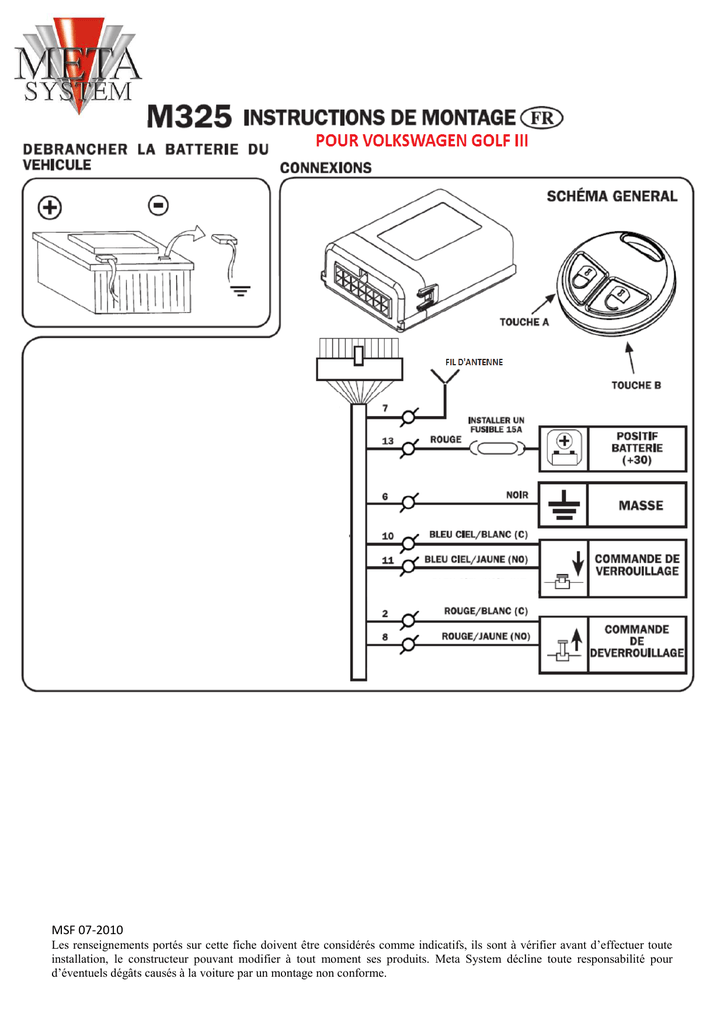

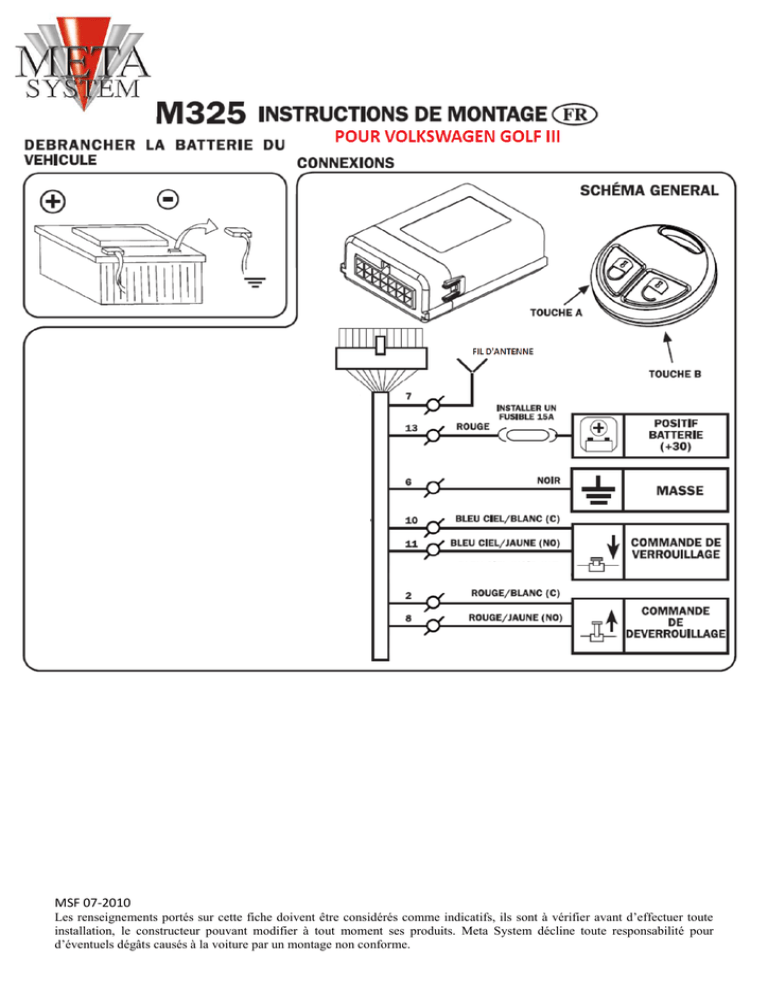

ALIMENTATION DE LA CENTRALE M325
- Positif : raccordement des fils rouge (13), bleu ciel/blanc (10) et rouge/blanc (2) de la centrale M325 sur la boite à
fusibles sur un des emplacements libres.
- Négatif : raccordement du fil noir (6) de la centrale M325 au point de masse prévu d’origine constructeur à gauche
de la boîte à fusibles.
FERMETURE CENTRALISEE
Commandes POSITIVES.
- Fermeture : raccordement du fil bleu ciel/jaune (11) de la centrale M325 sur le fil Gris (3) du connecteur à 5 voies
en sortie de la porte côté conducteur.
- Ouverture : raccordement du fil rouge/jaune (8) de la centrale M325 sur le fil Vert (2) du connecteur à 5 voies en
sortie de la porte côté conducteur.
