Low
LOW VOLTAGE METAL

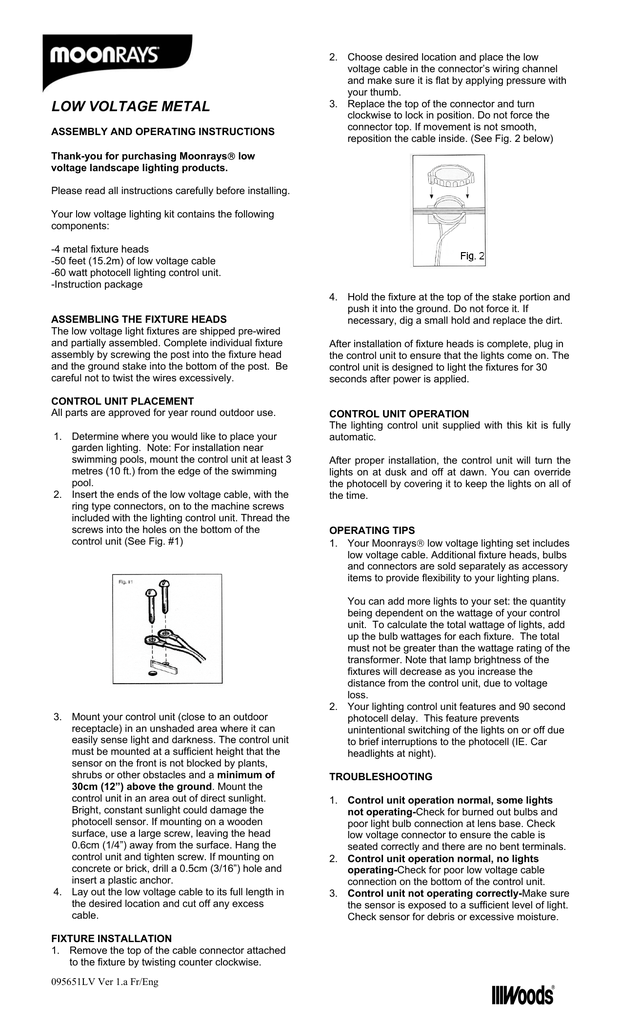

ASSEMBLY AND OPERATING INSTRUCTIONS
2. Choose desired location and place the low
voltage cable in the connector’s wiring channel
and make sure it is flat by applying pressure with
your thumb.
3. Replace the top of the connector and turn
clockwise to lock in position. Do not force the
connector top. If movement is not smooth,
reposition the cable inside. (See Fig. 2 below)
Thank-you for purchasing Moonrays low
voltage landscape lighting products.
Please read all instructions carefully before installing.
Your low voltage lighting kit contains the following
components:
-4 metal fixture heads
-50 feet (15.2m) of low voltage cable
-60 watt photocell lighting control unit.
-Instruction package
ASSEMBLING THE FIXTURE HEADS
The low voltage light fixtures are shipped pre-wired
and partially assembled. Complete individual fixture
assembly by screwing the post into the fixture head
and the ground stake into the bottom of the post. Be
careful not to twist the wires excessively.
CONTROL UNIT PLACEMENT
All parts are approved for year round outdoor use.
1. Determine where you would like to place your
garden lighting. Note: For installation near
swimming pools, mount the control unit at least 3
metres (10 ft.) from the edge of the swimming
pool.
2. Insert the ends of the low voltage cable, with the
ring type connectors, on to the machine screws
included with the lighting control unit. Thread the
screws into the holes on the bottom of the
control unit (See Fig. #1)
3. Mount your control unit (close to an outdoor
receptacle) in an unshaded area where it can
easily sense light and darkness. The control unit
must be mounted at a sufficient height that the
sensor on the front is not blocked by plants,
shrubs or other obstacles and a minimum of
30cm (12”) above the ground. Mount the
control unit in an area out of direct sunlight.
Bright, constant sunlight could damage the
photocell sensor. If mounting on a wooden
surface, use a large screw, leaving the head
0.6cm (1/4”) away from the surface. Hang the
control unit and tighten screw. If mounting on
concrete or brick, drill a 0.5cm (3/16”) hole and
insert a plastic anchor.
4. Lay out the low voltage cable to its full length in
the desired location and cut off any excess
cable.
FIXTURE INSTALLATION
1. Remove the top of the cable connector attached
to the fixture by twisting counter clockwise.
095651LV Ver 1.a Fr/Eng
4. Hold the fixture at the top of the stake portion and
push it into the ground. Do not force it. If
necessary, dig a small hold and replace the dirt.
After installation of fixture heads is complete, plug in
the control unit to ensure that the lights come on. The
control unit is designed to light the fixtures for 30
seconds after power is applied.
CONTROL UNIT OPERATION
The lighting control unit supplied with this kit is fully
automatic.
After proper installation, the control unit will turn the
lights on at dusk and off at dawn. You can override
the photocell by covering it to keep the lights on all of
the time.
OPERATING TIPS
1. Your Moonrays low voltage lighting set includes
low voltage cable. Additional fixture heads, bulbs
and connectors are sold separately as accessory
items to provide flexibility to your lighting plans.
You can add more lights to your set: the quantity
being dependent on the wattage of your control
unit. To calculate the total wattage of lights, add
up the bulb wattages for each fixture. The total
must not be greater than the wattage rating of the
transformer. Note that lamp brightness of the
fixtures will decrease as you increase the
distance from the control unit, due to voltage
loss.
2. Your lighting control unit features and 90 second
photocell delay. This feature prevents
unintentional switching of the lights on or off due
to brief interruptions to the photocell (IE. Car
headlights at night).
TROUBLESHOOTING
1. Control unit operation normal, some lights
not operating-Check for burned out bulbs and
poor light bulb connection at lens base. Check
low voltage connector to ensure the cable is
seated correctly and there are no bent terminals.
2. Control unit operation normal, no lights
operating-Check for poor low voltage cable
connection on the bottom of the control unit.
3. Control unit not operating correctly-Make sure
the sensor is exposed to a sufficient level of light.
Check sensor for debris or excessive moisture.
If further assistance is required, please contact the
following:
Canada 1-800-561-4321
Canada (Toronto) (416)267-4614
Monday to Friday, 8:30 AM to 5:00PM eastern
standard time.
USA 1-800-428-6168
REPLACING LIGHT BULBS
Caution: Light bulbs may be very hot. Please allow to
cool before removing.
Use only 10 watt halogen bulbs. Unplug lighting
control unit before changing bulbs. Oil from the
fingers will damage the bulb. Use a cloth or tissue
when installing new bulbs.
1. Remove the rubber screw caps from the top of
the fixture. Remove the retaining screws
underneath the caps.
2. Lift cap off, slide middle ring off, and then remove
glass.
3. Remove old bulb.
4. Using a cloth or tissue, insert new bulb
5. Re-assemble the fixture.
PRODUCT WARRANTY
Woods Industries (“Woods”) warrants this
Moonrays low voltage garden lighting kit for a
period of 5 years from the date of purchase, when
operated under normal conditions, buy the original
purchaser, against defects in material or
workmanship. Minor surface discoloration and
marking are considered normal wear.This warranty is
limited to repair or replacement at Wood’s discretion
of all or part of the Moonrays landscape lighting set.
Woods is not responsible for injury, property damage,
other consequential damages or damages to third
parties arising directly of indirectly from and actual or
alleged defect in material or workmanship of the
product.
There are no representations, warranties or
conditions, express or implied, statutory or otherwise,
other than those herein contained. This warranty
expressly excludes the implied warranties and
conditions contained in the sale of goods act
(Ontario) or any other statute.
095651LV Ver 1.a Fr/Eng
MÉTALLIQUES À BASSE TENSION
GUIDE D'INSTALLATION ET MODE D'EMPLOI
Merci d'avoir acheté les produits d'éclairage de
jardin à basse tension MoonraysMD.
Veuillez lire attentivement toutes les instructions
avant l'installation.
Votre trousse d'éclairage à basse tension contient les
éléments suivants :
béton ou de la brique, percez un trou de 0,5 cm
(3/16 po) et insérez un dispositif d'ancrage au
mur en plastique.
4. Étendez le câble à basse tension à sa pleine
longueur, à l'endroit désiré, et coupez tout
excédent de câble.
INSTALLATION DES LUMINAIRES
1. Enlevez le dessus du raccord du câble fixé au
luminaire en le tournant dans le sens antihoraire.
2. Sélectionnez l'emplacement désiré et placez le
câble à basse tension dans la rainure de câblage
du raccord, et appuyez sur le câble avec votre
pouce pour vous assurer qu'il est bien plat.
3. Replacez le dessus du raccord et tournez-le dans
le sens horaire afin de le verrouiller en place. Ne
forcez pas le dessus du raccord. Si le raccord ne
se verrouille pas bien, ajustez la position du
câble à l'intérieur. Voir la fig. 2 ci-dessous.
- 4 luminaires en métal
- 50 pieds (15,2 m) de câble à basse tension
- Unité de commande de l'éclairage de 60 watts avec
cellule photoélectrique
- Trousse d'instructions
ASSEMBLAGE DES LUMINAIRES
Les luminaires à basse tension sont pré-câblés et
partiellement assemblés avant l'expédition.
Complétez l'assemblage des luminaires individuels
en vissant les piquets dans le bas des têtes des
luminaires. Faites attention de ne pas trop tordre les
fils.
POSITION DE L'UNITÉ DE COMMANDE
Toutes les pièces peuvent être utilisées à l'extérieur
12 mois par année.
1. Déterminez où vous désirez placer votre
éclairage de jardin. Remarque : Si l'unité de
commande est installée près d'une piscine,
fixez-la à une distance d'au moins 3 mètres (10
pieds) du rebord de la piscine.
2. Insérez les vis à métaux (comprises avec l'unité
de commande de l'éclairage) dans les raccords
à anneau situés au bout du câble à basse
tension. Vissez les vis dans les trous situés sur
le dessous de l'unité de commande (voir Fig. 1).
4. Tenez le luminaire par le haut du piquet et
enfoncez-le dans le sol. Ne forcez pas. S'il le
faut, creusez un petit trou et replacez ensuite la
terre.
Lorsque l'installation des luminaires est terminée,
branchez l'unité de commande pour vous assurer
que les lumières s'allument. L'unité de commande
allumera les luminaires pendant 30 secondes après
le branchement de l'unité.
FONCTIONNEMENT DE L'UNITÉ DE COMMANDE
L'unité de commande de l'éclairage fournie avec
cette trousse d'éclairage est complètement
automatique.
Lorsqu'elle est installée correctement, l'unité de
commande allume les lumières au crépuscule et les
éteint à l'aube. Vous pouvez contourner la cellule
photoélectrique en la gardant couverte afin que les
lumières restent allumées en tout temps.
3. Fixez votre unité de commande près d'une prise
de courant extérieure, dans un endroit sans
ombre, d'où elle pourra facilement détecter la
lumière et la noirceur. L'unité de commande doit
être fixée à une hauteur suffisante pour que le
capteur situé à l'avant ne soit pas bloqué par des
plantes, des buissons, ou d'autres obstacles, et
à une hauteur minimale de 30 cm (12 po) du
sol. Fixez l'unité de commande dans un endroit
où elle ne sera pas exposée à un ensoleillement
direct. Un ensoleillement fort et constant pourrait
endommager la cellule photoélectrique. Si vous
fixez l'unité sur une surface en bois, utilisez une
grande vis, en laissant la tête à 0,6 cm (1/4 po)
de la surface. Suspendez l'unité de commande
et resserrez la vis. Si l'unité est fixée sur du
095651LV Ver 1.a Fr/Eng
CONSEILS D'UTILISATION
1. Votre trousse d'éclairage à basse tension
MoonraysMD comprend un câble à basse tension.
Des luminaires, des ampoules et des raccords
supplémentaires sont vendus séparément pour
permettre plus de versatilité dans vos projets
d'éclairage.
Vous pouvez ajouter des lumières
additionnelles : la quantité de lumières dépend
de la puissance de votre unité de commande.
Pour calculer la puissance totale des lumières,
additionnez la puissance des ampoules de
chaque lumière. Le total ne doit pas dépasser la
puissance nominale du transformateur. Notez
qu'en raison de la baisse de tension, la brillance
des luminaires diminue à mesure que vous vous
éloignez de l'unité de commande.
2. La cellule photoélectrique de votre unité de
commande a un délai de 90 secondes. Cela
empêche les lumières de s'allumer ou de
s'éteindre accidentellement en raisons de brèves
interruptions de la cellule photoélectrique
(causées, par exemple, par les phares d'une
voiture, la nuit).
DÉPANNAGE
1. L'unité de commande fonctionne
normalement mais certaines lumières ne
s'allument pas - Vérifiez si les ampoules sont
brûlées ou mal raccordées. Vérifiez le raccord de
basse tension pour vous assurer que le câble est
bien logé et que les terminaux ne sont pas pliés.
2. L'unité de commande fonctionne
normalement mais aucune lumière ne
s'allume - Vérifiez le raccord du câble à basse
tension sur le dessous de l'unité de commande.
3. L'unité de commande ne réagit pas à la
programmation - Assurez-vous que le capteur
est exposé à un niveau de lumière suffisant.
Vérifiez la présence de débris ou d'humidité
excessive sur le capteur.
Si vous avez besoin d'aide additionnelle, veuillez
composer un des numéros suivants :
Canada 1 800 561-4321
Canada (Toronto) (416) 267-4614
Du lundi au vendredi, 8 h 30 à 17 h 00, heure
normale de l'Est.
États-Unis 1 800 428-6168
REMPLACEMENT DES AMPOULES
Mise en garde : Les ampoules peuvent devenir très
chaudes. Laissez-les refroidir avant de tenter de les
enlever.
Les ampoules à halogène deviennent tres chaudes.
Les laisser refroidir avant de les enlever. Utiliser
uniquement de ampoules à halogène de 10 watts.
L’huile présente sure les doigts endommage les
ampoules. Utiliser un linge ou un mouchior pour les
manipuler. S’assurer que le boîtier de commande est
débranché. Ne pas utiliser le luminaire s’il est
endommagé ou s’il manque des composantes.
1. Enlever les chapeaux à vis en caoutchouc.
Enlever les vis à l’aide d’un tournevis à pointe
cruciforme.
2. Enlever le couvercle, l’anneau contral et la lentille
de verre.
3. Enlever l’ampoule.
4. Insérer la nouvelle ampoule en la manipulant
avec un linge ou un mouchoir.
5. Ré-assemblez le luminaire.
GARANTIE DU PRODUIT
Woods Industries (« Woods ») garantit cette trousse
d'éclairage de jardin MoonraysMD contre tout défaut
de matériel ou de main-d'oeuvre pendant une
période de 5 ans à partir de la date d'achat,
lorsqu'elle est utilisée par l'acheteur original sous des
conditions normales. Cette garantie est limitée à la
réparation ou au remplacement, en tout ou en partie,
de la trousse d'éclairage de jardin MoonraysMD, à la
discrétion de Woods.
Woods n'assume aucune responsabilité pour les
blessures, le dommage à la propriété, tout dommage
indirect ou tout dommage à des tierces parties,
découlant directement ou indirectement d'un défaut,
réel ou allégué, de matériel ou de main-d'oeuvre du
produit.
Il n'existe aucune représentation, garantie ou
condition, expresse ou implicite, prescrite par la loi ou
autrement, autres que celles contenues dans les
095651LV Ver 1.a Fr/Eng
présentes. Cette garantie exclut spécifiquement les
garanties et les conditions implicites contenues dans
la Loi sur la vente d'objets (Ontario) ou dans tout
autre statut.
