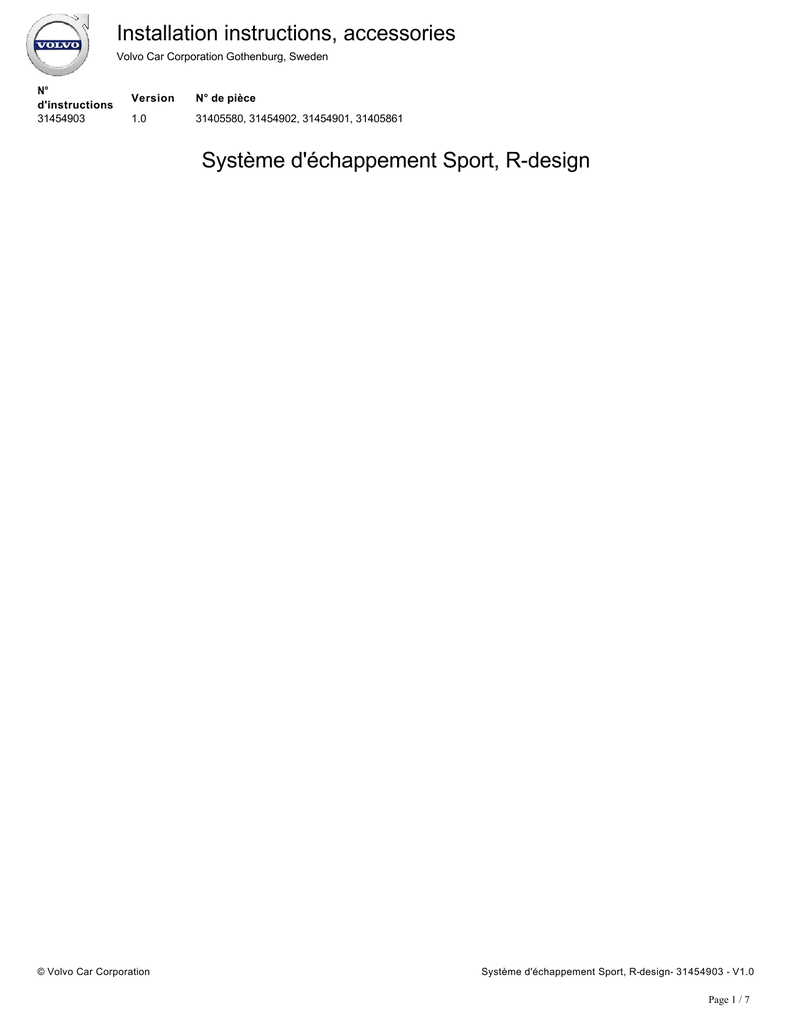

Système d`échappement Sport, R-design Système d

Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
d'instructions
31454903
Version
N° de pièce
1.0
31405580, 31454902, 31454901, 31405861
Système d'échappement Sport, R-design
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 1 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Équipement
IMG-345497
IMG-240693
IMG-239664
IMG-412170
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 2 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Informations
1
Conditions
2
Note !
Le diffuseur R-design doit être monté sur le véhicule.
Symbolique des couleurs
3
Note !
Cette carte de couleurs (en impression couleur et en version
électronique) indique la signification des différentes couleurs
utilisées sur les images illustrant les étapes de la méthode.
1.
S'utilise pour la pièce ciblée, la pièce qui doit faire l'objet d'une
manipulation.
2.
Est utilisé pour couleurs complémentaires, lorsqu'il est
nécessaire de montrer ou de différencier d'autres pièces.
3.
S'utilise pour les éléments de fixation devant être
démontées/montées. Il peut s'agir de vis, de clips, de
contacteurs, etc.
4.
Est utilisé lorsque la pièce n'est pas complètement déposée du
véhicule, mais accrochée de côté.
5.
S'utilise pour les outils standard et les outils spéciaux
6.
est utilisée comme couleur d'arrière-plan sur les pièces de
véhicule.
IMG-363036
Dépose
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 3 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
4
Note !
Vue d'orientation
IMG-406830
5
Utiliser: Scie clé à guichet pneumatique
IMG-406831
6
IMG-406860
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 4 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
7
IMG-406861
8
Déposer la pièce repérée.
La pièce ne sera pas réutilisée.
IMG-406864
Montage des accessoires
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 5 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
9
Poser la pièce du kit d'accessoires.
IMG-406881
10
IMG-406920
11
IMG-406921
© Volvo Car Corporation
Système d'échappement Sport, R-design- 31454903 - V1.0
Page 6 / 7
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
12
Serrer l'écrou.
Couple de serrage: M10 , 50 Nm
IMG-412197
