LOT 8 MENUISERIES INTERIEURES BOIS oct 2009

COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25

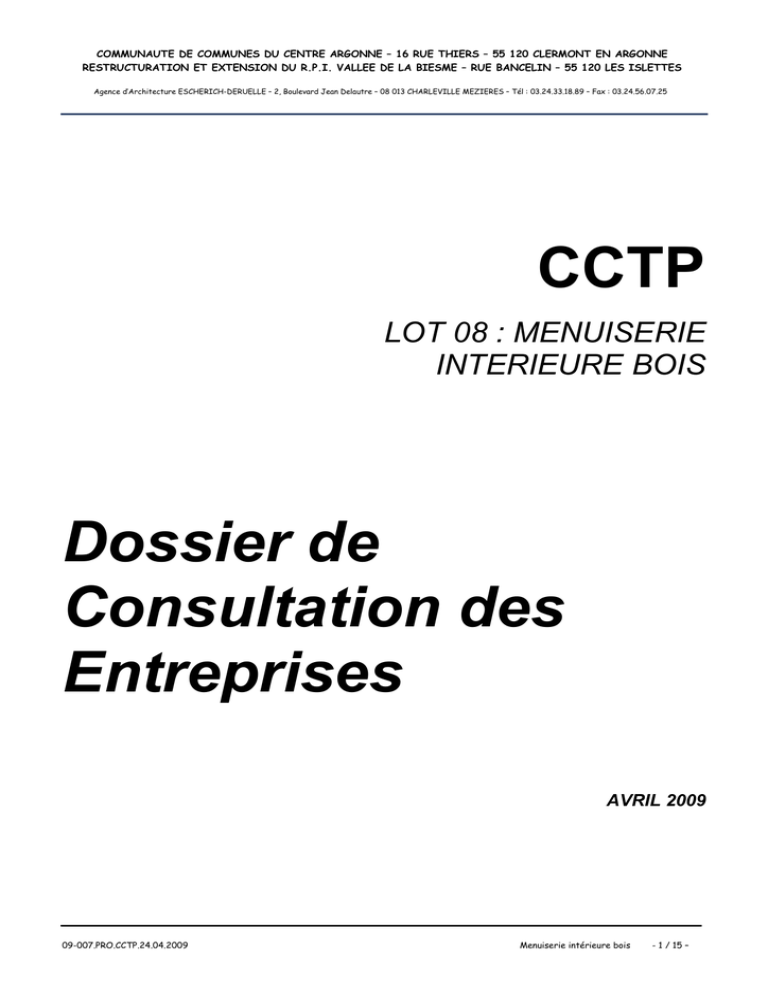

CCTP
LOT 08 : MENUISERIE
INTERIEURE BOIS
Dossier de
Consultation des
Entreprises
AVRIL 2009
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 1 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8 LOT 08
08 – MENUISERIE INTERIEURE BOIS
8.1
ETENDUE DES TRAVAUX - REGLEMENTATIONS
8.1.1
PRESENTATION DE L’AFFAIRE
Le présent devis descriptif traite des travaux de menuiserie intérieure bois à exécuter pour la
restructuration et l’extension du R.P.I. Vallée de la Biesme sis Rue Bancelin à LES ISLETTES (55 120).
8.1.2
PRESTATIONS A CHARGE DU PRESENT LOT
Les travaux à charge du présent lot comprendront implicitement :
•
la fabrication en usine ou en atelier ;
•
le transport à pied d’œuvre ;
•
le coltinage et le montage ou la descente s'il y a lieu ;
•
la pose ;
•
la fixation par tous moyens, compris tous calages, scellements, pisto-scellements, et toutes
fournitures et accessoires nécessaires ;
•
l'exécution de tous les joints nécessaires quels qu'ils soient, nécessaires pour garantir une
étanchéité absolue pour les ouvrages extérieurs ;
•
la protection des ouvrages finis jusqu'à la réception ;
•
l'enlèvement des protections et le nettoyage des ouvrages pour la réception ;
•
les échafaudages nécessaires le cas échéant ;
•
et toutes les autres prestations et fournitures nécessaires à la finition complète des ouvrages du
présent lot.
Les travaux de vitrage comprendront implicitement :
•
la fourniture des volumes, compte tenu des pertes pour chutes et déchets dont les prix tiennent
compte, ainsi que tous risques de casse inhérents à la pose ;
•
la pose en feuillures et la fixation sur ouvrages de toute nature ;
•
le dépoussiérage des feuillures au préalable ;
•
la dépose des parcloses et la repose après pose des verres, le cas échéant ;
•
le calage des volumes compris fourniture des cales ;
•
le masticage et le contre-masticage en mastic à l'huile de lin ou au mastic oléoplastique ou autres
systèmes de mise en oeuvre ;
•
toutes les coupes droites, biaises et courbes ;
•
toutes petites fournitures telles que pointes, cales, etc. ;
•
le nettoyage des vitrages aux 2 faces après pose.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 2 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.1.3
DOCUMENTS DE REFERENCE / QUALITE DES TRAVAUX / NORMES
Les ouvrages du présent lot devront répondre aux conditions et prescriptions des documents
techniques qui lui sont applicables dont notamment les suivants :
Documents Techniques Unifiés (D.T.U.)
DTU 36.1 - Menuiserie en bois
DTU 31.1 - Charpentes et escaliers en bois
DTU 34.1 - Ouvrages de fermeture pour baies libres
DTU 39 - Vitrerie
DTU 51.3 - Planchers en bois ou en panneaux dérivés du bois
DTU 59.1 - Travaux de peinture des bâtiments
DTU 37.1 - Menuiseries métalliques
Normes articles de ferrage et quincaillerie
NF P 26-101 / NF P 26-301 / NF P 26-314 / NF P 26-315 / NF P 26-409 / NF P 26-412 / NF P 26414 / NF P 26-428/431/432 - Serrures de bâtiment / Dispositifs antipaniques
NF P 26-316 - Béquilles et bouton de portes
NF P 26-306 - Paumelles à lames pour menuiseries en bois
NF P 26-102 / NF P 26-103 / NF P 26-303
-
Crémones - Crémones multipoints - Crémones -
Serrures – Verrous
XP P 26-429 - Crémones verrous et crémones têtières
NF P 26-430 - Ferrures oscillo-battantes dites crémones O.B.
NF P 26-316 - Dispositifs de fenêtre de porte avec amortissements
NF P 26-318
-
Fermetures d'urgence pour issues de secours manœuvrées par une béquille ou une
plaque de poussée - Prescriptions et méthodes d'essais
NF P 26-319
-
Dispositifs de retenue électromagnétique pour portes battantes - Prescriptions et
méthodes d'essais
NF P 26-320 - Dispositifs de sélection des vantaux - Prescriptions et méthodes d'essais
NF P 26-427 - Quincaillerie pour portes coulissantes et portes pliantes
NF P 26-401 - Pattes à scellement
NF P 26-402 - Équerres
NF P 26-403 - Verrou à entailler et à gâche plate
NF P 26-309 - Articles de quincaillerie coulés
NF P 26-422 - Piton porte cadenas
NF P 26-315
-
Fermetures antipaniques pour issues de secours manœuvrées par une barre
horizontale
La liste des D.T.U. et normes n’est point exhaustive. L’entreprise adjudicatrice devra néanmoins
respecter toutes les normes en vigueur.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 3 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
Tous les bois employés seront de la classe B de la norme NF P 53-510
Les portes devront correspondre à la norme NF P 23302 – 303
Devront également être respectées, les prescriptions et spécifications des textes et documents
suivants, dans les cas où ils peuvent être applicables à tous ou à certains ouvrages du marché.
Règles professionnelles :
•
Règles U.N.P.V.F. ;
•
Règles professionnelles concernant l'utilisation des mastics pour l'étanchéité des joints du
S.N.J.F. ;
•
Cahier des charges type pour le traitement des bois d'usage ;
•
Cahier des charges rédigé par le Syndicat national des applicateurs de préservation du bois en
partenariat avec le Centre technique du bois.
8.1.4
FABRICATION – MISE EN ŒUVRE
Les bois utilisés pour les menuiseries faisant l'objet du présent lot devront répondre au moins aux
classifications d'aspect et aux caractéristiques technologiques et physiques précisées par les normes,
notamment la norme NF B 52-001.
Les bois seront toujours de la meilleure qualité dans l'espèce demandée, sains, très secs, sans aubier
ni gerçure ou autre défaut.
La pose des huisseries et bâtis dans les cloisons créées sera à la charge de l'entreprise du lot N° 10 –
PLATRERIE - ISOLATION
8.1.5
COORDINATION AVEC LES AUTRES CORPS D’ETAT
L'entrepreneur devra se mettre en rapport avec les lots intéressés pour ses ouvrages et réservations.
Pour chacun de ses ouvrages, l’entrepreneur du présent lot devra réaliser des plans de détails à
remettre pour approbation en temps utile à la maîtrise d’œuvre.
L'entrepreneur aura ainsi à sa charge, dans tous les cas, l'établissement des plans de fabrication et de
mise en oeuvre sur chantier.
Ces plans et dessins devront faire apparaître tous les détails de l'exécution, notamment :
•
les largeurs des montants et traverses ;
•
les formes et profils des éléments constitutifs, y compris ceux intégrant des bouches d'entrée d'air
et autres grilles, le cas échéant ;
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 4 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
•
l'emplacement, le nombre et la référence des articles de quincaillerie ;
•
les détails d'assemblage des feuillures, parcloses, etc. ;
•
les dimensions des feuillures et autres à réserver pour la pose ;
•
les principes et détails de fixation ;
•
le mode de calfeutrement ;
•
les modèles et types de joints acoustiques ;
•
les détails des habillages et couvre-joints,
et tous autres renseignements utiles en fonction des particularités des ouvrages.
8.1.6
PROTECTION
PROTECTION DES BOIS
8.1.6.1 PROTECTION INSECTICIDE ET FONGICIDE
La protection insecticide et fongicide n'est pas obligatoire dans tous les cas.
L'entrepreneur aura toutefois implicitement à sa charge l'application d'un produit de traitement
adapté, dans tous les cas où cette protection est nécessaire selon spécifications du DTU et normes :
•
DTU 36.1 - Mode de calfeutrement ;
•
Norme NF P 23-305 - Annexe 2.
8.1.6.2 COUCHE D’IMPRESSION
Le CCTP précise ci-après si une couche d'impression, une première couche de vernis ou une couche
d'imprégnation, selon le cas, est à appliquer sur les menuiseries par le présent lot, ou si le présent lot
n'a aucune couche à sa charge.
Dans le cas où le présent lot doit appliquer une couche préparatoire en atelier sur les menuiseries, le
produit employé devra être compatible avec les couches de finition qui seront réalisées par
l'entrepreneur de peinture.
L'entrepreneur du présent lot aura à prendre contact en temps voulu à ce sujet avec l'entrepreneur de
peinture.
Dans le cas où aucune couche préparatoire n'est à appliquer sur les menuiseries en atelier par le
présent lot, celui-ci devra néanmoins appliquer une couche de protection sur toutes les parties
d'ouvrages non accessibles après coup.
Toutes les pièces de ferrage et articles de quincaillerie, sauf ceux en métal traité ou métal non
oxydable, devront être livrés par le présent lot, munis d'une couche primaire de protection contre la
corrosion.
8.1.7
PROTECTION DES OUVRAGES ACCESSOIRES METALLIQUES
Les éléments de quincailleries sujets à l'oxydation et non soumis à mouvement doivent, avant pose,
être revêtus d'une couche de peinture antirouille.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 5 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.2
DESCRIPTION DES OUVRAGES – ZONE 1 – EXTENSION
8.2.1
HUISSERIES ET BATIS
8.2.1.1 HUISSERIES BOIS
Fourniture et pose d'huisseries sapin à chapeau avec feuillures et nervures pour cloisons à la
demande, assemblées à tenons et mortaises, chevillage bois, angles vifs.
Localisation : selon portes décrites ci-après.
8.2.1.2 NOTA
Après la mise en œuvre des huisseries et bâtis, l'entrepreneur devra la protection des arêtes au moyen
de liteaux ou baguettes. Les huisseries, exécutées en sapin comporteront les feuillures appropriées au
type de portes qu'elles recevront, ainsi que les feuillures à cloison.
Les huisseries, cadres, à poser suivant plans, seront constitués de madriers de largeurs variables.
Les huisseries pour portes de placard seront exécutées sans feuillure, et de dimensions appropriées
suivant prescriptions du fabricant.
8.2.2
PORTES
8.2.2.1 PORTES INTERIEURES PLEINES PREPEINTES
Portes intérieures pleines prépeintes et isoplanes, d’épaisseur 40 mm et maintenue par 3 paumelles
en acier. Ensemble de porte en polyamide avec insert zamak dans la béquille pour une résistance
accrue. Montage sur rosaces. Compris anti-pince doigts.
Localisation : ensemble des portes à l’exception des portes décrites aux paragraphes 8.2.2.2. et
8.2.2.3. soit :
•
rez-de-jardin – 3 unités ;
•
rez-de-chaussée – 9 unités.
Nota :
1. La ventilation des logements étant du type mécanique, toutes les portes intérieures devront être
détalonnées et présentées ainsi un jeu de 10 mm environ en partie basse, sur les sols finis ;
2. Les portes susvisées seront équipées d’un oculus Ø 325, verre clair feuilleté avec parclosage bois.
8.2.2.2 BLOCBLOC-PORTE COUPECOUPE-FEU ½ HEURE
Blocs-portes intérieures coupe-feu ½ heure des Ets MALERBA ou équivalent, sur dormant bois
exotique avec joints feu. Finition prépeinte. Ferrage par trois ou quatre paumelles selon dimension
du bloc-porte. Ferme-porte à glissière. Ensemble de porte en polyamide avec insert zamak dans la
béquille pour une résistance accrue. Montage sur rosaces. Compris moulures et toutes sujétions de
finitions.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 6 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
Localisation : rez-de-chaussée, 3 unités décomposées comme suit :
•
rangement 1 ;
•
rangement 2 ;
•
ménage.
8.2.2.3 PORTES ISOPHONIQUES
Porte intérieure 1 vantail, isophonique, affaiblissement acoustique 28 dBA. Quincaillerie dito §
8.2.2.1. Compris anti-pince doigts.
Localisation : rez-de-chaussée, 7 unités décomposées comme suit :
•
direction ;
•
salle CLAD ;
•
salle de classe 1 ;
•
liaison classe 1/classe 2 ;
•
salle de classe 2 ;
•
classe informatique (2u).
8.2.3
HABILLAGES ET DIVERS
8.2.3.1 MOULURES
Fourniture et pose de moulure sapin de section 30 x 7 mm, profil rectangulaire formant couvre
joints.
Toutes ces moulures seront en un seul morceau sur leur longueur, toute coupe sera refusée. Pose
avec coupe d'onglet.
Concerne : liaisons entre matériaux de nature différente.
8.2.3.2 PLINTHES SAPIN 10/100
Néant.
Nota : relevés en plinthes dus par le titulaire du lot N° 15 – REVETEMENTS DE SOLS SOUPLES.
8.2.3.3 BUTEES DE PORTE
Chaque porte intérieure sera équipée d'une butée de porte de 37 mm de diamètre, en caoutchouc et
aluminium anodisé, réf. 3750 des Ets BEZAULT ou équivalent.
Localisation : ensemble des portes intérieures et ensemble des portes extérieures à débattement
intérieur.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 7 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.2.3.4 ENSEMBLE PLACARDS BAS DE TYPE 1
Ensemble formant et comprenant :
•
meuble en panneaux d’agglomérés de 22 mm sur ossature sapin compris façon de socle de 10 cm
de hauteur en partie basse ;
•
portes coulissantes en façade du meuble compris rails inférieurs et supérieurs. Assemblage
discret sans soudure, ni vis, ni boulons ;
•
étagère intermédiaire disposée sur toute la largeur sur crémaillères. L’étagère sera en mélaminé
blanc. Compris séparations verticales afin de rigidifier l’étagère.
L’ensemble sera stratifié toutes faces vues. L’intérieur des placards sera en mélaminé blanc.
Localisation : en façade Nord des salles de classe 1 et 2.
8.2.3.5 ENSEMBLE PLACARDS BAS DE TYPE 2
Caractéristiques dito § 8.2.3.4.
Le titulaire du présent lot devra cependant :
•
la réalisation d’un dosseret de 10 cm de hauteur environ ;
•
la réalisation des réservations destinées à la pose des cuves par le plombier.
Localisation : classe informatique.
8.2.3.6 RAYONNAGES
Fourniture et pose de rayonnages. Caractéristiques selon indications citées ci-dessus.
Simple à installer. Composés de 5 modules emboîtables et
juxtaposables, se montent sans vis ni boulon.
Une rigidité à toute épreuve. Structure en tubes d'acier carrés
composée de montants et de tablettes de 5 tubes de 20 mm.
Acceptent
jusqu’à
300
kg
par
tablette.
Sécurité totale. Ininflammables et parfaitement stables. Embouts
plastique pour la protection des sols. Hauteur entre 2 tablettes :
35 cm.
Localisation : Rez-de-chaussée – Rangements 1 et 2 – Prévoir 32 ml (l’emplacement des rayonnages
sera déterminé en phase chantier par les maîtrises d’œuvre et d’ouvrage.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 8 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.2.4
QUINCAILLERIE - ORGANIGRAMME
8.2.4.1 ACCESSOIRES DE MANŒUVRE - CLES
L'entrepreneur du présent lot aura à livrer au maître d'ouvrage toutes les clés et accessoires de
manœuvre nécessaires pour l'utilisation normale des menuiseries.
Nombre de clés à fournir pour toutes les serrures : il sera, sauf spécifications contraires ci-après, à
fournir 3 clés. Ces 3 clés par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
L'entrepreneur du présent lot restera responsable de toutes ces clés jusqu'à la réception des travaux.
8.2.4.2 QUINCAILLERIE
Ferrage des portes par 3 paumelles de 110/50, serrure à larder à toutes les portes.
Ensemble de porte en polyamide avec insert zamak dans la béquille pour une résistance accrue.
Montage sur rosaces.
Condamnation aux portes des sanitaires avec possibilité de déverrouillage de l'extérieur.
8.2.4.3 COMBINAISONS DE SERRURES
L'entrepreneur du présent lot a à sa charge la mise en place d’un organigramme et ainsi la mise au
point de la combinaison de serrures. Serrures de type H.D.I. des Ets VACHETTE ou équivalent, système
5 goupilles bénéficiant d’un brevet permettant de garantir les utilisateurs contre la copie illicite de
clés. Système livré avec un certificat de sécurité ou une carte de propriété permettant de reproduire
les clés dans les usines Vachettes en s’assurant d’un bon niveau de confidentialité.
Dans ce but, l’entrepreneur établira un organigramme en temps voulu avec le maître d'ouvrage et
prévoira également la commande de l’ensemble des canons de son lot et des lots N° 05, 06 et 07.
L'entrepreneur du présent lot aura ainsi à sa charge de coordonner avec les entrepreneurs des autres
lots concernés les commandes des serrures et cylindres devant entrer dans la combinaison de
serrures.
Les clés au nombre de 3 par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 9 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.3
DESCRIPTION DES OUVRAGES – ZONE 2 – REHABILITATION DES BATIMENTS A ET B
8.3.1
HUISSERIES ET BATIS
8.3.1.1 HUISSERIES BOIS
Fourniture et pose d'huisseries sapin à chapeau avec feuillures et nervures pour cloisons à la
demande, assemblées à tenons et mortaises, chevillage bois, angles vifs.
Localisation : selon portes décrites ci-après.
8.3.1.2 NOTA
Après la mise en œuvre des huisseries et bâtis, l'entrepreneur devra la protection des arêtes au moyen
de liteaux ou baguettes. Les huisseries, exécutées en sapin comporteront les feuillures appropriées au
type de portes qu'elles recevront, ainsi que les feuillures à cloison.
Les huisseries, cadres, à poser suivant plans, seront constitués de madriers de largeurs variables.
Les huisseries pour portes de placard seront exécutées sans feuillure, et de dimensions appropriées
suivant prescriptions du fabricant.
8.3.2
PORTES
8.3.2.1 PORTES INTERIEURES PLEINES PREPEINTES
Portes intérieures pleines, prépeintes et isoplanes, d’épaisseur 40 mm et maintenue par 3 paumelles
en acier. Montage sur rosaces. Compris anti-pince doigts.
Localisation : ensemble des portes intérieures suivantes :
•
bâtiment A – Sanitaires ;
•
bâtiment B – Salle de classe 5 (porte double vitrée).
Nota :
1. La ventilation des logements étant du type mécanique, toutes les portes intérieures devront être
détalonnées et présentées ainsi un jeu de 10 mm environ en partie basse, sur les sols finis ;
2. La porte double vitrée sera équipée de vitrages feuilletés conformément aux normes en vigueur.
8.3.2.2 PORTES ISOPHONIQUES
Porte intérieure 1 vantail, isophonique, affaiblissement acoustique 28 dBA. Montage sur rosaces.
Compris anti-pinde-doigts.
Localisation : 6 unités décomposées comme suit :
•
Bâtiment A – Classe 1/classe 2 ;
•
Bâtiment A – Salle de classe 1 ;
•
Bâtiment A – Salle de classe 2 ;
•
Bâtiment A – Salle de classe 3 ;
•
Bâtiment A – Classe 3/salle d’évolution ;
•
Bâtiment B – Classe 4/classe 5.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 10 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.3.3
HABILLAGES ET DIVERS
8.3.3.1 MOULURES
Fourniture et pose de moulure sapin de section 30 x 7 mm, profil rectangulaire formant couvre
joints.
Toutes ces moulures seront en un seul morceau sur leur longueur, toute coupe sera refusée. Pose
avec coupe d'onglet.
Concerne : liaisons entre matériaux de nature différente.
8.3.3.2 PLINTHES MEDIUM 15/15
/150
Fourniture et pose de plinthes médium 15/150. Chant arrondi en partie supérieure.
Localisation : en périphérie des pièces revêtues de sols souples.
8.3.3.3 BUTEES DE PORTE
Chaque porte intérieure sera équipée d'une butée de porte de 37 mm de diamètre, en caoutchouc et
aluminium anodisé, réf. 3750 des Ets BEZAULT ou équivalent.
Localisation : ensemble des portes intérieures et ensemble des portes extérieures à débattement
intérieur.
8.3.3.4 EMMARCHEMENTS
Le
présent
lot
devra
l’exécution
d’un
emmarchement
bois
en
panneaux
MDF
(médium).
L’emmarchement à créer est destiné à compenser la rehausse du niveau des sols existants de la salle
de classe 3. Finition par vitrification due par le présent lot.
Localisation : emmarchements à créer entre la salle de classe 3 et la salle d’évolution.
8.3.3.5 DEPOSE/REPOSE DE MEUBLES EXISTANTS
Le présent lot devra la dépose/repose des meubles existants compris étagères, etc. Compris toutes
sujétions.
Localisation : ensemble des meubles fixes existants au sein des bâtiments A et B.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 11 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.3.4
QUINCAILLERIE - ORGANIGRAMME
ORGANIGRAMME
8.3.4.1 ACCESSOIRES DE MANŒUVRE - CLES
L'entrepreneur du présent lot aura à livrer au maître d'ouvrage toutes les clés et accessoires de
manœuvre nécessaires pour l'utilisation normale des menuiseries.
Nombre de clés à fournir pour toutes les serrures : il sera, sauf spécifications contraires ci-après, à
fournir 3 clés. Ces 3 clés par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
L'entrepreneur du présent lot restera responsable de toutes ces clés jusqu'à la réception des travaux.
8.3.4.2 QUINCAILLERIE
Ferrage des portes par 3 paumelles de 110/50, serrure à larder à toutes les portes.
Ensemble de porte en polyamide avec insert zamak dans la béquille pour une résistance accrue.
Montage sur rosaces.
Condamnation aux portes des sanitaires avec possibilité de déverrouillage de l'extérieur.
8.3.4.3 COMBINAISONS DE SERRURES
L'entrepreneur du présent lot a à sa charge la mise en place d’un organigramme et ainsi la mise au
point de la combinaison de serrures. Serrures de type H.D.I. des Ets VACHETTE ou équivalent, système
5 goupilles bénéficiant d’un brevet permettant de garantir les utilisateurs contre la copie illicite de
clés. Système livré avec un certificat de sécurité ou une carte de propriété permettant de reproduire
les clés dans les usines Vachettes en s’assurant d’un bon niveau de confidentialité.
Dans ce but, l’entrepreneur établira un organigramme en temps voulu avec le maître d'ouvrage et
prévoira également la commande de l’ensemble des canons de son lot et des lots N° 05, 06 et 07.
L'entrepreneur du présent lot aura ainsi à sa charge de coordonner avec les entrepreneurs des autres
lots concernés les commandes des serrures et cylindres devant entrer dans la combinaison de
serrures.
Les clés au nombre de 3 par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 12 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.4
8.4.1
DESCRIPTION
DESCRIPTION DES OUVRAGES – ZONE 3 – REHABILITATION DU BATIMENT C
HUISSERIES ET BATIS
8.4.1.1 HUISSERIES BOIS
Fourniture et pose d'huisseries sapin à chapeau avec feuillures et nervures pour cloisons à la
demande, assemblées à tenons et mortaises, chevillage bois, angles vifs.
Localisation : selon portes décrites ci-après.
8.4.1.2 NOTA
Après la mise en œuvre des huisseries et bâtis, l'entrepreneur devra la protection des arêtes au moyen
de liteaux ou baguettes. Les huisseries, exécutées en sapin comporteront les feuillures appropriées au
type de portes qu'elles recevront, ainsi que les feuillures à cloison.
Les huisseries, cadres, à poser suivant plans, seront constitués de madriers de largeurs variables.
Les huisseries pour portes de placard seront exécutées sans feuillure, et de dimensions appropriées
suivant prescriptions du fabricant.
8.4.2
PORTES
8.4.2.1 PORTES INTERIEURES PLEINES PREPEINTES
Portes intérieures pleines, prépeintes et isoplanes, d’épaisseur 40 mm et maintenue par 3 paumelles
en acier. Ensemble de porte en polyamide avec insert zamak dans la béquille pour une résistance
accrue. Montage sur rosaces. Compris anti-pince doigts.
Localisation : bâtiment C – Rez-de-chaussée - Sanitaires.
Nota : la ventilation des logements étant du type mécanique, toutes les portes intérieures devront
être détalonnées et présentées ainsi un jeu de 10 mm environ en partie basse, sur les sols finis.
8.4.2.2 BLOCBLOC-PORTE COUPECOUPE-FEU ½ HEURE
Blocs-portes intérieures coupe-feu ½ heure des Ets MALERBA ou équivalent, sur dormant bois
exotique avec joints feu. Finition prépeinte. Ferrage par trois ou quatre paumelles selon dimension
du bloc-porte. Ferme-porte à glissière. Ensemble de porte en polyamide avec insert zamak dans la
béquille pour une résistance accrue. Montage sur rosaces. Compris moulures et toutes sujétions de
finitions.
Localisation : bâtiment C - Rez-de-chaussée – Bibliothèque 2.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 13 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.4.3
HABILLAGES ET DIVERS
8.4.3.1 MOULURES
Fourniture et pose de moulure sapin de section 30 x 7 mm, profil rectangulaire formant couvre
joints.
Toutes ces moulures seront en un seul morceau sur leur longueur, toute coupe sera refusée. Pose
avec coupe d'onglet.
Concerne : liaisons entre matériaux de nature différente.
8.4.3.2 PLINTHES MEDIUM 15/150
Fourniture et pose de plinthes médium 15/150. Chant arrondi en partie supérieure.
Localisation : en périphérie des pièces revêtues de sols souples.
8.4.3.3 BUTEES DE PORTE
Chaque porte intérieure sera équipée d'une butée de porte de 37 mm de diamètre, en caoutchouc et
aluminium anodisé, réf. 3750 des Ets BEZAULT ou équivalent.
Localisation : ensemble des portes intérieures et ensemble des portes extérieures à débattement
intérieur.
8.4.3.4 TRAPPES D’ACCES AUX GAINES TECHNIQUES
Trappes constituées de la façon suivante :
•
bâti à feuillure 4 côté – Toute hauteur :
•
portes battantes 1 vantail ;
•
paumelles et batteuses à carré, etc.
Localisation : Sanitaires - 2 unités.
8.4.4
QUINCAILLERIE - ORGANIGRAMME
8.4.4.1 ACCESSOIRES DE MANŒUVRE - CLES
L'entrepreneur du présent lot aura à livrer au maître d'ouvrage toutes les clés et accessoires de
manœuvre nécessaires pour l'utilisation normale des menuiseries.
Nombre de clés à fournir pour toutes les serrures : il sera, sauf spécifications contraires ci-après, à
fournir 3 clés. Ces 3 clés par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
L'entrepreneur du présent lot restera responsable de toutes ces clés jusqu'à la réception des travaux.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 14 / 15 –
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
8.4.4.2 QUINCAILLERIE
Ferrage des portes par 3 paumelles de 110/50, serrure à larder à toutes les portes.
Ensemble de porte en polyamide avec insert zamak dans la béquille pour une résistance accrue.
Montage sur rosaces.
Condamnation aux portes des sanitaires avec possibilité de déverrouillage de l'extérieur.
8.4.4.3 COMBINAISONS
COMBINAISONS DE SERRURES
L'entrepreneur du présent lot a à sa charge la mise en place d’un organigramme et ainsi la mise au
point de la combinaison de serrures. Serrures de type H.D.I. des Ets VACHETTE ou équivalent, système
5 goupilles bénéficiant d’un brevet permettant de garantir les utilisateurs contre la copie illicite de
clés. Système livré avec un certificat de sécurité ou une carte de propriété permettant de reproduire
les clés dans les usines Vachettes en s’assurant d’un bon niveau de confidentialité.
Dans ce but, l’entrepreneur établira un organigramme en temps voulu avec le maître d'ouvrage et
prévoira également la commande de l’ensemble des canons de son lot et des lots N° 05, 06 et 07.
L'entrepreneur du présent lot aura ainsi à sa charge de coordonner avec les entrepreneurs des autres
lots concernés les commandes des serrures et cylindres devant entrer dans la combinaison de
serrures.
Les clés au nombre de 3 par serrure devront être remises, après essai, au Maître de l'Ouvrage munies
d'une étiquette en bois ou en plastique, portant les indications sur la situation de la serrure.
8.5
OPTION N° 01 – BATIMENT C - ETAGERES
Le titulaire du présent lot devra l’aménagement d’étagères réalisées en mélaminé blanc toutes faces.
Les étagères seront posées sur crémaillères prévues à cet effet.
Localisation : selon plans Architectes :
•
bibliothèques 1 et 2 - 5 étagères à créer au droit des cheminées existantes ;
•
bibliothèque 1 - 3 étagères en partie basse.
09-007.PRO.CCTP.24.04.2009
Menuiserie intérieure bois
- 15 / 15 –
