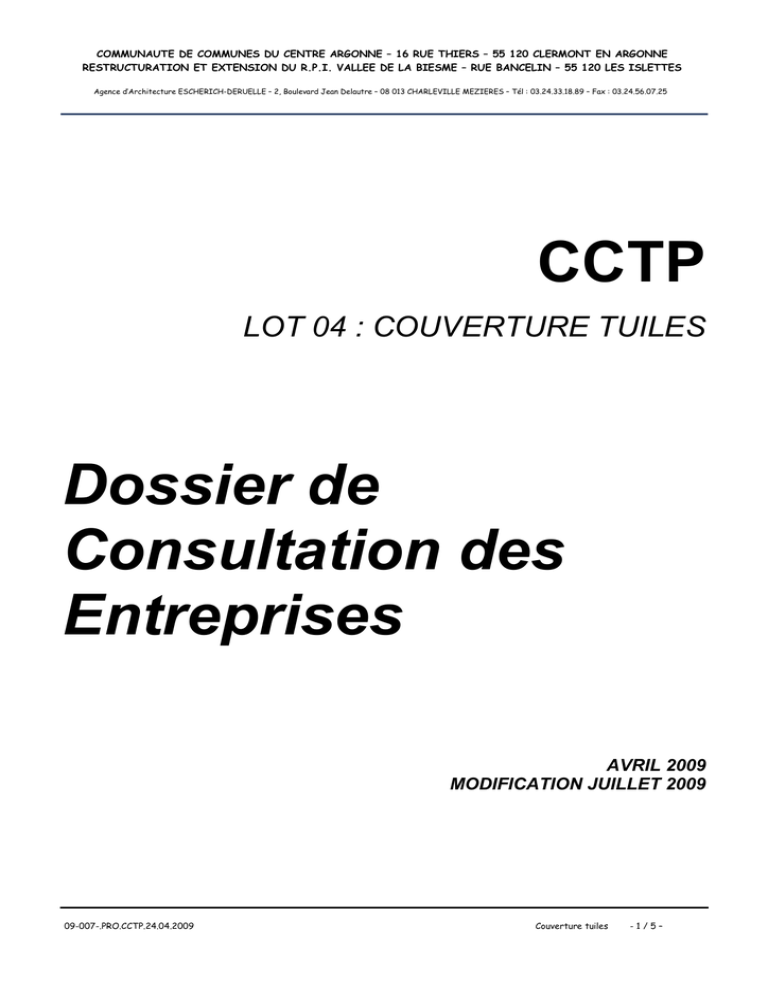

LOT 04 : COUVERTURE TUILES
Dossier de
Consultation des
Entreprises
AVRIL 2009
MODIFICATION JUILLET 2009
09-007-.PRO.CCTP.24.04.2009
Couverture tuiles
-1/5–
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
4 LOT 04
04 – COUVERTURE TUILES
4.1
GENERALITES
4.1.1
OBJET DES TRAVAUX
Le présent devis descriptif traite des travaux de couverture tuiles à exécuter pour la restructuration et
l’extension du R.P.I. Vallée de la Biesme sis Rue Bancelin à LES ISLETTES (55 120).
4.1.2
GENERALITES COUVERTURE
L'ensemble des travaux du présent lot comprend la fourniture et la pose de tous les matériaux
nécessaires à la réalisation des ouvrages. La pose s'effectuera sur la charpente bois.
Pente de la couverture : selon plans Architecte.
L'entrepreneur du présent lot devra intégrer à ses prestations tous les travaux nécessaires à la mise
en œuvre, soit :
•
scellements ;
•
fixations ;
•
attaches, etc.
A l'appui de sa proposition, il fournira tous plans de détails et toutes descriptions, documentation et
échantillons des matériaux.
Les travaux de couverture seront réalisés conformément au DTU n° 43.3 et n° 40.43 (NF P 84.206).
4.2
DESCRIPTION DES OUVRAGES – ZONE 1 – CREATION DE L’EXTENSION
4.2.1
ABRI A VELOS - COUVERTURE
A partir de la charpente bois due par le titulaire du lot N° 03, la société adjudicatrice du présent lot
devra :
•
le liteaunage de la couverture ;
•
la fourniture et pose de tuiles dito bâtiments A et B ;
•
le traitement du faîtage et des rives ;
•
la fourniture et pose d’une gouttière zinc demi-pendante en bas de versant ;
•
la fourniture et pose d’une descente E.P. ;
•
la fourniture et pose d’un dauphin fonte d’une hauteur de 1 m, etc.
Localisation : couverture tuiles de l’abri à vélos.
09-007-.PRO.CCTP.24.04.2009
Couverture tuiles
-2/5–
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
4.3
DESCRIPTION DES OUVRAGES – ZONE 2 – REHABILITATION DES BATIMENTS A ET B
4.3.1
DEPOSE DES
DES COUVERTURES TUILES EXISTANTES
D’une façon générale, les toitures des bâtiments A et B sont refaites à neuf dans leur intégralité. Le
titulaire du présent lot devra ainsi la dépose de la couverture existante compris dépose des liteaux,
descentes d’eaux pluviales, gouttières, dauphins, entourages des souches des cheminées existantes,
habillages de sous-toitures, etc.
L’entrepreneur du présent lot devra intégrer à son offre de prix l’enlèvement en décharge des
éléments susvisés.
Dans le cas de descellement de supports, prévoir au présent lot le rebouchement des trous de
scellement.
Nota : le titulaire du présent lot devra intégrer à ses prestations le bâchage des bâtiments A et B afin
d’éviter toute infiltration d’eau au sein des bâtiments à réhabiliter.
4.3.2
REVISION DES PIECES DE CHARPENTE, CALAGE ET TRAITEMENT DES BOIS
Le titulaire du présent lot devra la révision des pièces de charpente et le remplacement de l’ensemble
des éléments défectueux. Le présent lot devra par ailleurs la reprise de la planimétrie de la charpente
par mise en place de farde contre chevrons. Enfin, un traitement des bois à titre préventif devra être
effectué.
4.3.3
EXECUTION DES COUVERTURES TUILES – BATIMENTS A ET B
L’entreprise adjudicatrice du présent lot devra l’exécution de nouvelles couvertures tuiles pour les
bâtiments A et B. La réfection à neuf des couvertures sera réalisée avec des tuiles terre cuite similaires
à celles en place avant travaux. Compris double liteaunage, compris écran de sous-toiture, compris
toutes sujétions.
Le présent lot devra intégrer à son offre :
•
la fourniture et pose de faitières y-compris tasseau de faîtage et closoir ventilé ;
•
la fourniture et pose d’arêtiers, l’ensemble posé à sec comprenant tasseau d’arêtier, closoir ventilé
arêtier et fixation ;
•
la fourniture et pose de tuiles chatières assurant la ventilation de la sous face de la couverture.
Localisation : ensemble des couvertures tuiles des bâtiments A et B (à l’exception de la couverture
située au droit de la salle d’évolution).
Nota : il est possible d’envisager si l’entreprise le souhaite une variante économique qui consisterait à
réviser uniquement ces parties de couvertures existantes. Dans ce cas, cette proposition est soumise
à vérification et expertise in situ de la part de l’entreprise.
09-007-.PRO.CCTP.24.04.2009
Couverture tuiles
-3/5–
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
4.3.4
SORTIES EN TOITURE
Les sorties en toiture sont dues par le présent lot et devront être réalisées conformément aux normes
en vigueur et conformément au Cahier de Prescriptions de Pose du fabricant.
Quantité : selon plan du B.E.T. BETIBAT.
4.3.5
REFECTION DES SOUCHES DE CHEMINEES
Le présent lot devra la réfection intégrale des souches de cheminée existantes. Compris toutes
sujétions.
Localisation : selon existant.
4.3.6
EVACUATION DES EAUX PLUVIALES
4.3.6.1 GOUTTIERES PENDANTES
Suite à la dépose des zingueries existantes, fourniture et pose de gouttières en zinc naturel, avec
talons d'extrémités, naissances avec moignon et crapaudine, et retours d'équerres ou angles, le cas
échéant.
Selon longueur, exécution de joints de dilatation.
Pose sur crochets en acier galvanisé à 1 paillette, ou de type emboutis peints, posés à espacements
réguliers.
Type de crochets et mode de fixation à la toiture adaptés à la nature et à la disposition de l'égout de
la toiture.
Localisation : pour évacuation des eaux pluviales des bâtiments A et B.
4.3.6.2 DESCENTES D’EAUX PLUVIALES
Suite à la dépose des zingueries existantes, fourniture et pose de tuyaux de descente en zinc naturel
avec colliers de fixation en murs compris toutes sujétions.
Compris coupes, adaptations, raccordement aux naissances des gouttières ou chéneaux. Au droit
colliers, simple bague.
En pied de chacune des descentes E.P., collerette sur dauphin en tuyau fonte de diamètre 100 mm.
Localisation : pour évacuation des eaux pluviales des bâtiments A et B.
09-007-.PRO.CCTP.24.04.2009
Couverture tuiles
-4/5–
COMMUNAUTE DE COMMUNES DU CENTRE ARGONNE – 16 RUE THIERS – 55 120 CLERMONT EN ARGONNE
RESTRUCTURATION ET EXTENSION DU R.P.I. VALLEE DE LA BIESME – RUE BANCELIN – 55 120 LES ISLETTES
Agence d’Architecture ESCHERICH-DERUELLE – 2, Boulevard Jean Delautre – 08 013 CHARLEVILLE MEZIERES – Tél : 03.24.33.18.89 – Fax : 03.24.56.07.25
4.3.6.3 DAUPHINS FONTE
En tuyau fonte standard muni d’une couche primaire. Peinture de finition due par l’entreprise
adjudicatrice du lot N° 17. Fixation par colliers à 2 parties en feuillard galvanisé à boulons galvanisés
ou zingués. Colliers fixés par scellement ou autre mode de fixation en fonction de la nature de la
paroi support.
Hauteur des dauphins : 2 m
Localisation : pour évacuation des eaux pluviales des bâtiments A et B.
4.3.7
REFECTION DES BOIS EXTERIEURS
4.3.7.1 PLANCHES D’EGOUT
En extrémité des chevrons, prévoir la fourniture et la pose de planche d'égout en sapin corroyé de 27
mm pour fixation des gouttières prévues au présent lot. Planche décalée pour permettre la ventilation
de la couverture.
Les planches d'égout seront imprimées aux 2 faces, à charge de ce lot avant la pose de gouttières.
4.3.7.2 HABILLAGE EN DEBORDEMENT DE TOITURE
Contreplaqué CTBX 22 mm strié façon lambris posé horizontalement dito existant.
Compris moulures de raccordement.
Nota : les 2 faces du contreplaqué seront imprimées avant la pose.
09-007-.PRO.CCTP.24.04.2009
