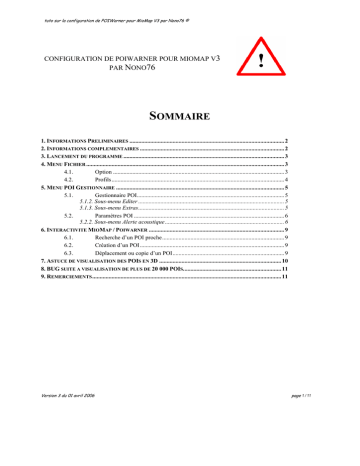

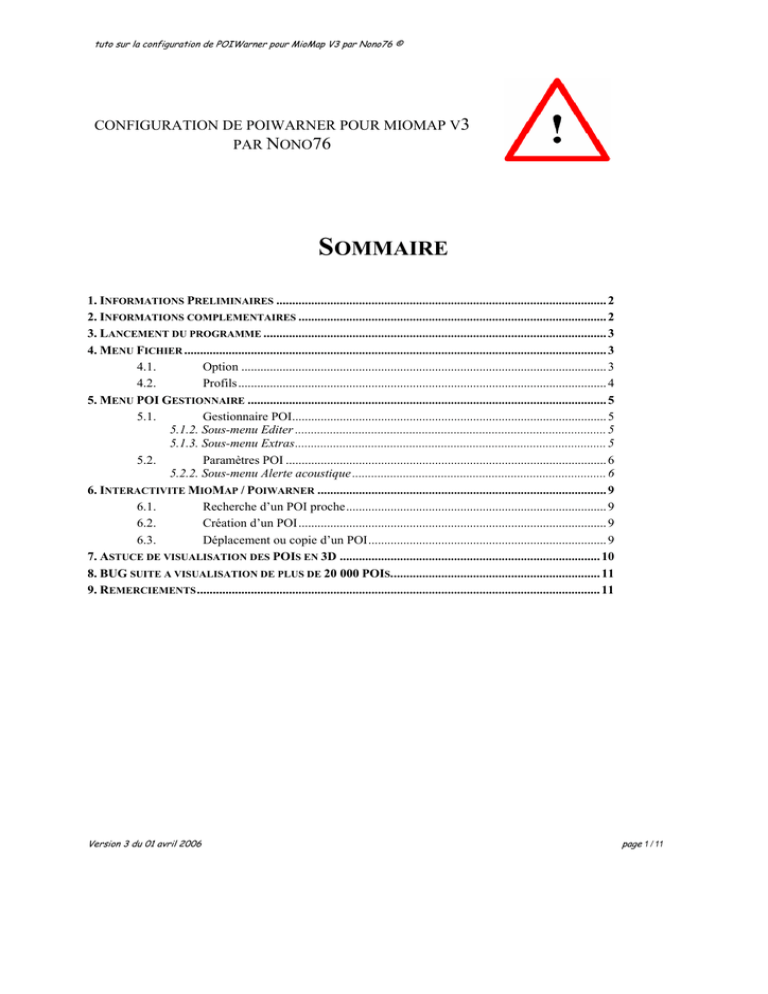

tuto sur la configuration de POIWarner pour MioMap V3 par Nono76 ©
CONFIGURATION DE POIWARNER POUR MIOMAP V3
PAR NONO76
SOMMAIRE
1. INFORMATIONS PRELIMINAIRES ........................................................................................................ 2
2. INFORMATIONS COMPLEMENTAIRES ................................................................................................. 2
3. LANCEMENT DU PROGRAMME ............................................................................................................ 3
4. MENU FICHIER ..................................................................................................................................... 3
4.1.
Option ................................................................................................................... 3
4.2.
Profils.................................................................................................................... 4
5. MENU POI GESTIONNAIRE ................................................................................................................. 5
5.1.
Gestionnaire POI................................................................................................... 5
5.1.2. Sous-menu Editer .................................................................................................. 5
5.1.3. Sous-menu Extras.................................................................................................. 5
5.2.
Paramètres POI ..................................................................................................... 6
5.2.2. Sous-menu Alerte acoustique ................................................................................ 6
6. INTERACTIVITE MIOMAP / POIWARNER ........................................................................................... 9
6.1.
Recherche d’un POI proche.................................................................................. 9
6.2.
Création d’un POI................................................................................................. 9
6.3.
Déplacement ou copie d’un POI........................................................................... 9
7. ASTUCE DE VISUALISATION DES POIS EN 3D .................................................................................. 10
8. BUG SUITE A VISUALISATION DE PLUS DE 20 000 POIS.................................................................. 11
9. REMERCIEMENTS ............................................................................................................................... 11
Version 3 du 01 avril 2006
page 1 / 11
1. Informations Préliminaires
POI-Warner permet deux fonctions bien distinctes l’une de l’autre :
•
la visualisation des POIs qui permet de les voir sur la carte et
de naviguer vers celui sélectionné.
•
la surveillance des POIs qui permet une alerte acoustique
et/ou visuelle lorsqu’on approche de ceux-ci, suivant les
configurations établies.
Un POI peut-être être seulement visualisé sur la
carte, seulement surveillé par une alerte ou les deux.
Tout d’abord, il faut au préalable avoir téléchargé les POIs dans le répertoire POI_Warner\pois du MIO.
Chaque POI est composé de 2 fichiers :
•
un fichier « .ASC » contenant les coordonnées GPS.
•
un fichier « .BMP » constituant l’image qui apparaîtra sur la carte.
Ces 2 fichiers doivent avoir rigoureusement le même nom.
Sur la version 2 de MioMap, les images des POIs apparaissent uniquement en
visualisation 2D.
2. Informations complémentaires
Ce manuel traite essentiellement de la configuration de POIWarner.
D’autres informations sont disponibles sur le Site Web de « MioJaco » à l’adresse URL : http://cjaco.free.fr/GPS/.
Elles concernent notamment :
L’installation,
la synchronisation des POIs,
Un freeware fait par GreGnet pour télécharger et ventiler automatiquement les radars par vitesse,
la gestion des radars,
la suppression des catégories de POIs,
une banque de sons pour les alertes acoustiques,
diverses autres astuces.
page 2 / 11
3. Lancement du programme
Si le MIO est déverrouillé, double cliquer sur l’icône du bureau
S’il est verrouillé, lancer MioMap
cliquer sur le petit carré vert en bas à
droite
Cliquer sur POI-Warner
Enregistrer le signal GPS
Permuter vers MioMap
POI-Warner
Annuler
Avant de démarrer la configuration, il faut arrêter la surveillance
Cliquer sur Arrêter
la surveillance..
Arrêter
4. Menu Fichier
4.1. Option
Choisir le nombre de POIs maxi à montrer simultanément sur la
carte. (mini 10 et maxi 200).
Le choix d’afficher de nombreux POIs peut gêner la
lecture de la carte.
Régler la mesure sur km/h.
Régler « Afficher la visualisation » sur :
Toujours en mode navigation -> affiche la barre de progression en permanence
Fade In/Out AUTOMATIQUE-> affiche la barre de progression à l’approche du POI selon les délais
configurés
NE JAMAIS afficher la visualisation
page 3 / 11
4.2. Profils
Une fois les réglages décrits ci-après dans ce manuel effectués, il est possible
de les enregistrer sous forme de profil.
Saisir un nom dans la fenêtre du haut. Si aucun profil n’a encore été
enregistré, le nom par défaut est « profil 1 ».
Sur MIO 268/269 déverrouillés ou MIO 268+/269+, un clavier virtuel est disponible.
Dans ce cas il est possible de modifier le nom. Choisir un nom évocateur.
Cliquer sur Insérer
Dès lors, le nom est accessible dans la fenêtre du bas.
Cliquer sur Supprimer pour le supprimer
Cliquer sur
existant.
Sauvegarder dans le profil
Cliquer sur Recharger
pour enregistrer les modifications de réglage sur un profil
à partir du profil pour rappeler les réglages correspondant au profil choisi
Si le MIO est déverrouillé ou si Active-Sync est installé, il est possible de sauvegarder ses profils (en cas de panne
de batterie ou de Hard-Reset, POI Warner est désinstallé et on perd les profils):
Sauvegarder le répertoire "profiles" qui est dans
POI_Warner. Il y a trois fichiers par profils. Si un profil
s'appelle profil 1, on trouve
profil 1.GLB
profil 1.PRF
profil 1.SYN
Ils sont tous codés
page 4 / 11
5. Menu POI Gestionnaire
5.1. Gestionnaire POI
Sélectionner une catégorie de POI dans la première fenêtre
Sélectionner un POI dans la grande fenêtre
Pour obtenir les POIs et les gérer voir §2
5.1.2. Sous-menu Editer
•
Sélectionner en tant que destination ou bouton de
gauche,
ce menu renvoie à MIOMAP et place le POI sélectionné dans
l’adresse.
•
Renommer ou bouton de droite,
Déverrouille la fenêtre où s’affiche le POI. Il est alors
possible de modifier le libellé.
•
Bouton du bas copier vers,
Permet de copier le POI sélectionné dans la catégorie
choisie.
5.1.3. Sous-menu Extras
•
Options du Gestionnaire POI
C'est la valeur de distance de seuil de POIs importés. Si on
importe des POIs dans une catégorie où il y a déjà d’autres
POIs avec une distance plus bas que le seuil de rayon
sélectionné (ici 500m) le POI-MANAGER présentera un
message et demandera que faire avec le duplicata identifié.
Si on désactive "la Demande sur la duplication" le POIMANAGER ne demandera pas que faire. Dans ce cas les
duplicatas seront ignorés sans poser de question.
page 5 / 11
5.2. Paramètres POI
5.2.2. Sous-menu Alerte
acoustique
Ce sont ces réglages qui permettent d’obtenir les alertes acoustiques et/ou visuelles des
POIs (notamment les radars, mais aussi tout autre POI sélectionné)
Il faut au préalable sélectionner les POIs pour lesquels vous
voulez être avertis. Pour cela
Cliquer sur le bouton +/-
Pour obtenir les POIs et les gérer, voir §2
La liste de tous les POIs téléchargés apparaît.
Sélectionner tous les POIs pour lesquels vous voulez être
averti et confirmer avec le bouton OK.
Il est possible de tout sélectionner ou tout désélectionner
en cliquant sur le bouton Sélectionner
Tous/Aucun.
Les POIs sélectionnés s’ajoutent
automatiquement dans la partie « paramètre
des icones » (voir plus bas)
Sélectionnez le POI que vous voulez configurer
Pour chaque onglet à configurer, il est possible de
sélectionner tous les POIs simultanément en choisissant
« TOUTES LES ICONES »
page 6 / 11
•
Onglet « Général »
POIWarner alerte deux fois avant d’arriver sur le POI
surveillé, selon les délais configurés ci-dessous
Régler le délai de premier avertissement (ici 30 sec)
Régler le délai de dernier avertissement (ici 10 sec)
Régler l’angle de détection. Un angle de 40° signifie que le
système détecte le POI dans un angle de 20° à gauche et 20° à
droite par rapport à l’axe de circulation du véhicule.
Quel que soit le POI surveillé (radar ou autre), le
système ne différentie pas les sens. Ainsi, Si le
radar se trouve dans l'angle de surveillance de
Poiwarner, le conducteur sera averti, même si ce
radar est placé dans son sens inverse de
circulation
•
Onglet « Premier avertissement »
Il est possible d’attribuer un son différent par POI et par alerte.
L’option « Avertissement standard » reproduit
« Attention, vous approchez d’une zone à risque ! »
le
son
Si l’option « Jouer le son une seul fois » n’est pas cochée, le son choisi retentira sans arrêt jusqu’au délai du dernier
avertissement
Pour personnaliser le son, cliquer sur le bouton …
Le système recherche tous les fichiers WAV présents dans le
MIO, DD et carte SD.
Pour obtenir des sons et les gérer, voir §2
Sélectionnez le son qui vous convient. Il est possible de
l’écouter en cliquant sur Jouer le son
Cliquer sur Appliquer pour valider le choix.
Onglet « Dernier avertissement »
Même fonctionnement que l’onglet « Premier avertissement »
sauf l’option « Avertissement standard » reproduit le son
« Attention, zone dangereuse à proximité ! »
Pour éviter de perdre les fichiers WAV après un
Hard-Reset, il est conseillé de les mettre sur la
carte SD dans un répertoire « Sound » (ou
« MP3 » pour les charger directement par
MIOTransfert). Il suffit de les sélectionner à cet
endroit.
page 7 / 11
Onglet « Limitation de vitesse »
Cet onglet est surtout utile pour les radars séparés par
vitesse.
La fenêtre « Maximum proche »
Régler le seuil de vitesse au-delà duquel le système
renvoie une alerte dès l’approche définie dans le délai du
premier avertissement.
On peut y régler d’autres catégories, mais
prévenir de ne pas passer devant un Mc Do
ou un ciné à plus de 130 km/h ne sert pas à
grand-chose…
Sous-menu Paramètres des icones..
Cette fonction sert à configurer la visualisation des POIs
sur la carte en 2D
Il faut au préalable sélectionner les POIs à visualiser. Pour
cela
Cliquer sur le bouton +/Sélectionnez le POI que vous voulez visualiser
Il est possible de les régler différemment un par un ou de
sélectionner tous les POIs simultanément en choisissant
« TOUTES LES ICONES »
L’option de gauche détermine si le libellé du POI
sélectionné sera respectivement :
1. invisible
2. visible lorsque le de zoom de la carte sera < 300m
5. visible lorsque le de zoom de la carte sera au choix < 50km ou 100, 200, 300, 500, 750 ou 1000km
6. Toujours visible quel que soit le niveau de zoom
Idem sur l’option de droite pour l’affichage de l’image du POI sélectionné.
page 8 / 11
A l’issue des réglages, le récapitulatif apparaît sur le menu général comme
la figure ci-contre
Après avoir fini tous ces réglages, pensez à sauvegarder le profil !
(cf. §4.2)
Cliquer sur Démarrer
la surveillance
MIOMap se lance
Bonne route…
6. Interactivité MioMap / Poiwarner
En cliquant et restant appuyé sur la carte, un cercle apparaît quelques
secondes comme sur l’image ci-contre, puis la fenêtre ci-dessous apparaît
Cliquer sur la
boite à outils
rouge
6.1. Recherche d’un POI proche
Cliquer sur Recherche périphérique pour sélectionner un
POI à choisir dans une catégorie dans un rayon déterminé (à vol d’oiseau)
6.2. Création d’un POI
Cliquer sur Créer
nouveau POI pour créer un POI personnel.
6.3. Déplacement ou copie d’un POI
En cliquant et restant appuyé sur un POI personnel sur la carte et en
cliquant ensuite sur la boite à outils rouge, on obtient l’image
ci-contre.
Cliquer au choix sur Copier ou Couper
Retourner dans MioMap.
Pointer au nouvel endroit où l’on veut déplacer ou copier le POI, puis cliquer sur la boite
Cliquer sur Coller
à outils rouge.
POI
page 9 / 11
7. Astuce de visualisation des POIs en 3D
Il est possible de faire apparaître l’image BMP du POI
surveillé lors d’une alerte acoustique en navigation 3D.
Cette icône apparaît en haut à gauche de l’écran de
MioMap.
La distance restant à parcourir s’affiche en dessous et
elle décroit au fur et à mesure que l’on approche du
POI.
Pour cela, créer un fichier texte.
Inscrire exactement les données ci-dessous.
[WARNICON]
SHOW = 1
NOICON = 1
Y=60
X=40
X et Y correspondent aux coordonnées d'affichage
de l'image bmp sur le l’écran du MIO. Elles
peuvent être modifiées.
Sauvegarder ce fichier sous le nom Poiwarner.ini (fichier de
configuration)
Le placer dans le répertoire POI_Warner du MIO
A noter que dans ce cas, en navigation avec visualisation 2D, outre l’apparition normale,
l’icône apparaît également en haut à gauche
de l’écran.
Pour annuler l’astuce de visualisation des POIs en 3D, il
suffit de supprimer le fichier poiwarner.ini
page 10 / 11
8. BUG suite à visualisation de plus de 20 000 POIs.
S’il y a plus de 20'000 POIs de visualisés et des alertes acoustiques (sonores) de définies, les icônes peuvent ne pas
apparaître après un redémarrage de MioMap (le nombre des POIs visualisés est visible sur le menu général de
POIWarner). Il existe trois solutions :
1. La meilleure : Désélectionner ou Supprimer des POIs à visualiser pour descendre le nombre en-dessous de
20000 (la suppression est expliquée dans le site de Déclic-Vidéo. Voir §2)
2. La moins mauvaise : Désélectionner toutes les catégories de POIs à visualiser, les sélectionner à nouveau
et Cliquer sur Démarrer la surveillance. Ceci redémarrera MioMap sans bug à l’affichage.
3. La pire : Ne configurer aucune alerte acoustique.
9. Remerciements
Ce manuel est inspiré de la FAQ du forum du site MIOSkin à l’adresse
http://mioskins.net/forum
Je remercie Arenbi, MarcoPolo, Maroni40, Miojaco, MioSkin, Lapatoche, Leelou,
GreGnet pour leur contribution et tout spécialement Joebar et Déclic-Vidéo pour leur
participation active.
Les images des §6 et 7 sont issues du skin de JoeBar pour MioMap version 2.
page 11 / 11

sommaire - benji

Transcription

Documents pareils

www.exercices.fr.st s ou ss?

Télécharger

TUTO JV16 Power Tools 2006

Les bons paramètres pour Google Chrome

book simplifié - Un Bracelet Contre le Cancer

Situations animation danse

ROGUEREMOVER FREE Pour télécharger RogueRemover Free

RA-Win-Update 2012 Guide d`installation

Comment consulter son dossier sur iProf en vue

le modop pour renouveler sa licence sur le site ffjudo.com
