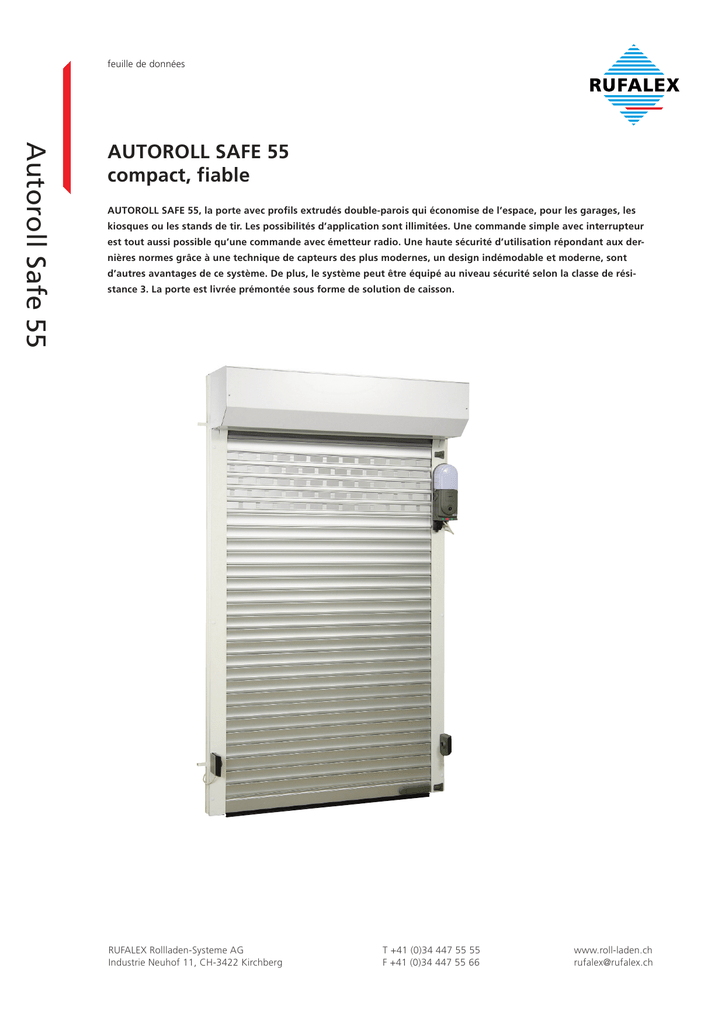

feuille de données Autoroll Safe 55 AUTOROLL SAFE 55 compact, fiable AUTOROLL SAFE 55, la porte avec profils extrudés double-parois qui économise de l’espace, pour les garages, les kiosques s ou les stands de tir. Les possibilités d’application sont illimitées. Une commande simple avec interrupteur est toutA aussi possible qu’une commande avec émetteur radio. Une haute sécurité d’utilisation répondant aux dernières normes grâce à une technique de capteurs des plus modernes, un design indémodable et moderne, sont d’autres avantages de ce système. De plus, le système peut être équipé au niveau sécurité selon la classe de résistance 3. La porte est livrée prémontée sous forme de solution de caisson. AUTOROLL MAXI 55 zu dem Produkt auf dem Markt, d RUFALEX Rollladen-Systeme AG Industrie Neuhof 11, CH-3422 Kirchberg T +41 (0)34 447 55 55 F +41 (0)34 447 55 66 www.roll-laden.ch [email protected] Données de bases AUTOROLL SAFE 55 Autoroll Safe 55 largeur max.: 3200 mm manoeuvre: moteur avec manivelle de secours hauteur max.: 2800 mm commande: Somfy Freeroll plug-and-play poids max.: 100 kg axes: tablier: MAXISAFE 55 axe octogonale 70 x 1,2 mm axe octogonale 102 x 2,5 mm 10 m2 surface max. dim. du caisson: 254 mm, 45° biseauté coulisseaux: 26 x 80 avec profil anti-bruit 55 mm couverture joues latérales en acier 12 mm épaisseur 9,8 kg/m2 poids profiles de fenêtres avec plexiglass (optionel) Classe de résistance au vent avec tablier MAXISAFE 55 selon norme européenne 13659 Classe de résistance 1 dimension coulisseaux 2 3 26 x 80 mm 26 x 80 mm 26 x 80 mm 4800 4000 3200 type Coulisseaux antivent à hauteur tablier 3000 mm toutes les données en mm Caracteristiques et options Emetteur 4-canaux KeyGo Emetteur radio par clavier SIMU Hz/Somfy RTS Barrière lumière Barre palpeuse commande radio manoeuvre «homme-mort» Tablier MAXISAFE 55 Profil de fenêtre éloxé avec plexiglass Paquet de sécurité haut Caisson AUTOROLL Plaque anti-bruit caisson Accessoires pour commande de secours Variante 1: Manoeuvre de secours courte Variante 2: Manivelle avec crochet et anneaux Manoeuvre de secours courte avec verrouillage pour manoeuvre de l’extérieur Manoeuvres pour mode «homme-mort» Inverseur rotatif, contacts à impulsion AP Feller ▲ - 0 - ▼ , avec 2 clés Inverseur rotatif, contacts à impulsion AP Feller ▲ - 0 - ▼ , sans cylindre Inverseur rotatif, contacts à impulsion AP Feller ▲-0-▼ Coulisseaux Coulisseaux réssistant au vent 26 x 80 mm Manoeuvre / commande Kit de commande de porte Freeroll Emetteur mural radio SIMU Hz séquentiel Emetteur 2 canaux Keytis 2 RTS Situation de montage Degrés de sortie câble 202 ° 180 ° Degrés de sortie manivelle de secours Plaque anti-bruit Entrée du tablier 157° 225 ° 135° 247 ° 112° 270° 270° 90° 90° 292° 292 ° 67° 67° 315° 315 ° 45° 22° 337 ° 45° 337° 0° 22° 0° Kabelaustritt auch jeweils seitlich am Kasten möglich RUFALEX Rollladen-Systeme AG Industrie Neuhof 11, CH-3422 Kirchberg T +41 (0)34 447 55 55 F +41 (0)34 447 55 66 www.roll-laden.ch [email protected] Variantes de montage KB DB FS FS HK HF DB HD HT HT X X HF HD FS Type A FS Type B KB DB DB FS FS FS KB HD HD HF HT HT X X HK HK FS HF Type C HT = HF = HK = Type D HD = = X DB = hauteur totale hauteur coulisseaux hauteur caisson hauteur de passage hauteur lame finale largeur de passage KB FS = = largeur caisson largeur coulisseaux Vue d’ensemble perçage des coulisseaux perçage frontal type sécurité 18,0 80 ∅1 2 perçage latéral ∅6 80 ∅6 ∅6 ∅1 2 ∅1 2 perçage frontal 80 Autoroll Safe 55 HK KB 27,0 Schéma de perçage 1er et 2ème perçage: jusqu’à 1999mm: de 2000mm à 2999mm: 80mm à chaque extremités des coulisseaux 3ème perçage au millieu entres les deux perçages des extremités 3ème et 4ème perçages placés proportionnellement entre les existants Calculation hauteur de passage en mode «homme mort» HD = HT - HK - ( 80 mm = hauteur lame finale X ) RUFALEX Rollladen-Systeme AG Industrie Neuhof 11, CH-3422 Kirchberg en mode automatique HD = HT - HK - ( 110 mm = hauteur lame finale X ) T +41 (0)34 447 55 55 F +41 (0)34 447 55 66 www.roll-laden.ch [email protected]
