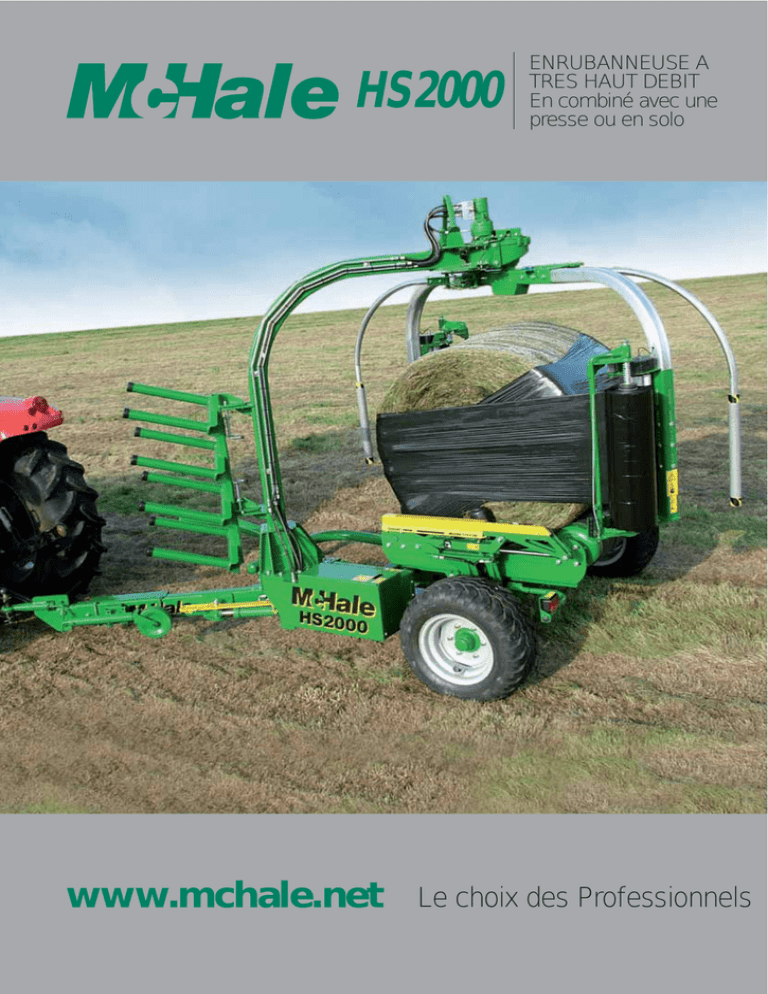

HS2000 - McHale

HS2000
www.mchale.net
ENRUBANNEUSE A
TRES HAUT DEBIT
En combiné avec une
presse ou en solo
Le choix des Professionnels
NOS SPÉCIFICITÉS
8
3
6
4
5
2
1
7
6
re
Enrubann
Soit dép
Soit alig
end le travail plus rapidement
neuses pour balles rondes – Enrubanneuse pour balles rondes HS2000 à rendement élevé. L'enrubanneuse HS2000 peut fonctionner de deux manières différentes;
portée derrière un tracteur - dans cette position, l'enrubanneuse est capable d'enrubanner entre 80 et 100 balles par heure.
gnée derrière une presse - dans ce cas, l'enrubanneuse HS2000 fournit le même rendement que la presse
1
1
Chargement des balles
2
Table d'enrubannage
3
Extenseur de film
4
Capteur de déchirure de film
2
L'enrubanneuse McHale HS2000 charge les balles par l'avant et
ramasse les balles au fur et à mesure qu'elles sortent de la presse. Si
l'enrubanneuse HS 2000 est utilisée derrière un tracteur, il n'est plus
nécessaire de traverser les andains afin de recueillir les balles rondes
suivantes. S'il s'agit d'un travail derrière une presse (à chambres fixe
ou variable), dans ce cas le bras de chargement à ressort prévu sur
l'enrubanneuse HS2000 descend jusqu'au sol pour permettre à la balle
de passer facilement de la presse à l'enrubanneuse HS2000.
Pour le chargement des balles, la table d'enrubannage de la HS2000
s'incline vers l'avant. Ce système ingénieux facilite le passage sans
à-coups de la balle entre le bras de chargement et la table et réduit
donc l'effort exercé sur le châssis de l'enrubanneuse HS2000. Une
fois l'enrubannage achevé, la table de l'enrubanneuse HS2000
s'incline vers l'arrière et la balle ronde est alors déposée
délicatement au sol.
L'enrubanneuse HS2000 est dotée de deux extenseurs de film en
aluminium de 750 mm. Les extenseurs de film permettent un étirement
constant, optimisant ainsi l'usage du film. L'extenseur est constitué
de deux rouleaux en aluminium, reliés par deux pignons en acier
robuste de rapport différent.
Un capteur de déchirure de film est prévu en standard sur
l'enrubanneuse HS2000. La machine détecte toute rupture ou toute fin
de bobine de film, en informe l'opérateur via le boîtier de contrôle et
se reprogramme automatiquement en mode de travail avec un seul
extenseur. La machine poursuit ensuite l'enrubannage de la balle,
tout en ralentissant sa rotation et en augmentant le nombre de tours
des extenseurs de film pour assurer le parfait enrubannage de la
balle.
Si le film rompt ou est épuisé sur les deux extenseurs, la machine
informe également l'opérateur via le boîtier de contrôle situé en
cabine.
3
7
5
4
5
Système de chargement du film Quick Fit
6
Système d'attache et coupe film
7
Positionnement automatique en mode transport
8
boîtier de command
Le chargement du film sur l'enrubanneuse McHale HS2000 est facilité
grâce au système Quick-fit. Lorsque l'opérateur retire le mandrin du
rouleau de film vide, le cône supérieur se verrouille en position
ouverte. Après le chargement du nouveau rouleau, l'opérateur tire sur
un cordon qui libère le cône supérieur et verrouille le rouleau de film.
Comme pour toutes les enrubanneuses McHale, la fiabilité du système
d'attache et coupe film est fondamentale. C'est le cas de
l'enrubanneuse HS2000 qui achemine le film dans les rails de coupe et
de maintien, puis le rassemble en un point unique où le film est alors
coupé. En optimisant l'adhérence du film et la performance, le système
est efficace par tous les temps, qu'ils soient chauds ou pluvieux.
L'enrubanneuse HS2000 est équipée en standard d'une fonction de
positionnement automatique en position transport qui permet à
l'opérateur de replier la machine pour la route. Une fois le travail
achevé, il suffit de sélectionner la fonction autopark sur le boîtier de
commande de l'enrubanneuse HS2000 pour replier automatiquement la
machine le plus étroitement possible pour faciliter son transport. Pour
le travail suivant, il suffit de sélectionner la fonction contraire pour «
déplier » l'enrubanneuse HS2000.
Le boîtier de command modes automatique et manuel, Capteur de
déchirure de film nombre de balles autopark /unpark & alignée /
deportee modes.
HS2000
Mc Hale est à l’origine un concessionnaire de
matériel agricole qui existe toujours aujourd’hui.
Cet héritage a offert d’excellentes bases pour la
conception et la fabrication de matériel agricole,
grâce au contact direct avec les utilisateurs finaux. La
fabrication a lieu dans les bâtiments construits à cet
effet qui utilisent les technologies de production laser
et robotiques les plus récentes. L’unité de production
est certifiée ISO 9001/2008.
Les Caractéristiques Techniques
La Recherche et le Développement sont réalisés en
interne, en utilisant les technologies de pointe. Les
machines subissent des tests rigoureux pendant
le processus de développement du produit et
les performances sont constamment vérifiées.
En conséquence, cela assure qu’un produit à la
conception de la plus haute qualité vous est offert,
ce qui explique pourquoi les produits Mc Hale sont
réellement “ un investissement pour l’avenir.”
™™£Ê
™™n
ENRUBANNEUSE A
TRES HAUT DEBIT
En combiné avec une
presse ou en solo
Enrubanneuse à très haut débit
HS2000
Poids
1400kg
Longueur transport
3500 (Min) 3900 (Max)
Largeur transport
2600
Hauteur totale
2950
Hauteur (haut des rouleux)
980
Dimensions des roues
350/50-16
Distributeurs aluminium 70% / 55%
750mm
Hydraulique
6ÈÈä
Pression hydraulique minimum
160Bar
Débit hydraulique minimum
30 litres/min
xäääÊ
ÕȜ˜ÊÎ
DISTRIBUÉ PAR:
Ballinrobe,
Co. Mayo, Ireland
T. 353 (0) 94 95 20300
F. 353 (0) 94 95 20356
E. [email protected]
www.mchale.net
