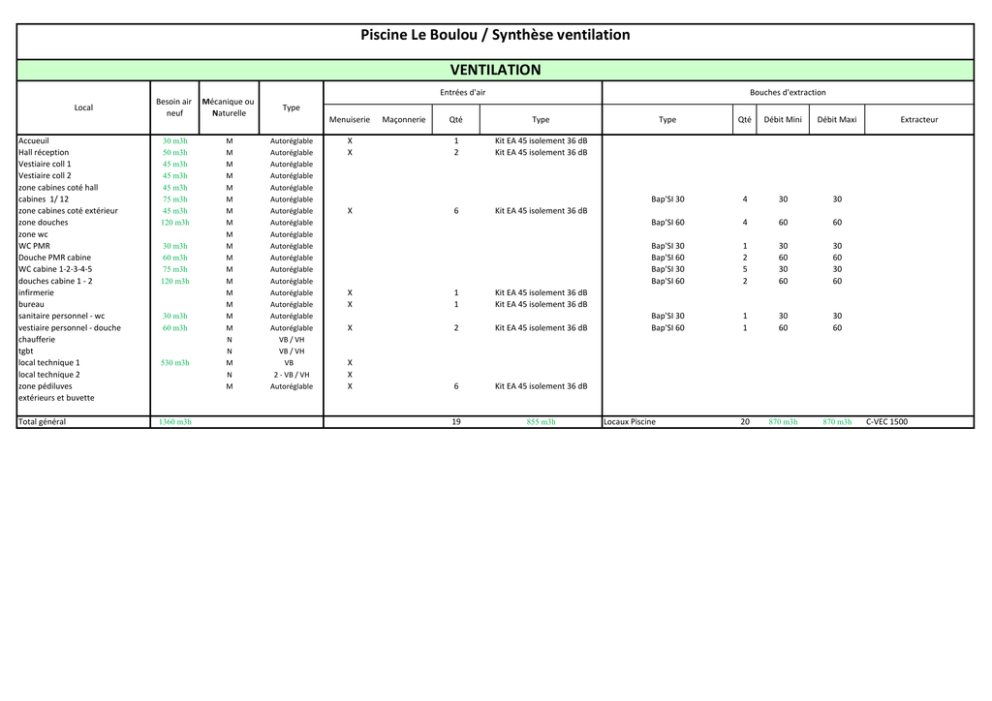

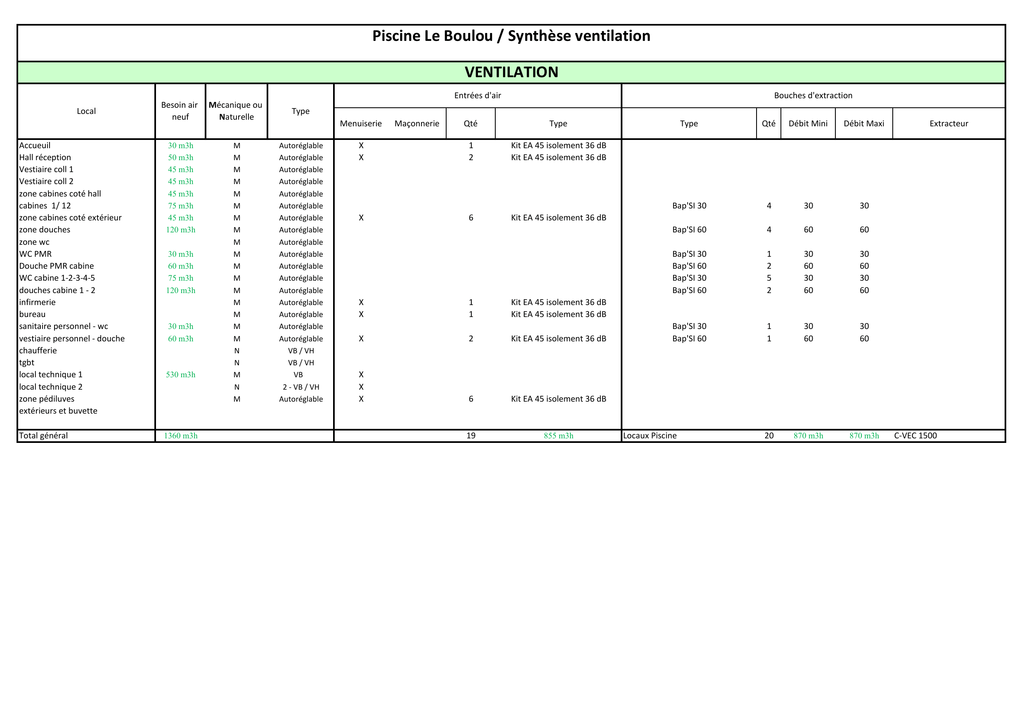

Piscine Le Boulou / Synthèse ventilation VENTILATION

Transcription

Piscine Le Boulou / Synthèse ventilation
VENTILATION
Entrées d'air
Besoin air
neuf
Mécanique ou
Naturelle
Type
Accueuil
Hall réception
Vestiaire coll 1
Vestiaire coll 2
zone cabines coté hall
cabines 1/ 12
zone cabines coté extérieur
zone douches
zone wc
WC PMR
Douche PMR cabine
WC cabine 1-2-3-4-5
douches cabine 1 - 2
infirmerie
bureau
sanitaire personnel - wc
vestiaire personnel - douche
chaufferie
tgbt
local technique 1
local technique 2
zone pédiluves
extérieurs et buvette
30 m3h
50 m3h
45 m3h
45 m3h
45 m3h
75 m3h
45 m3h
120 m3h
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
N
N
M
N
M
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
Autoréglable
VB / VH
VB / VH
VB
2 - VB / VH
Autoréglable
Total général
1360 m3h
Local
30 m3h
60 m3h
75 m3h
120 m3h
30 m3h
60 m3h
530 m3h
Menuiserie
X
X
X
X
X
Maçonnerie
Bouches d'extraction
Qté
Type
1
2
Kit EA 45 isolement 36 dB
6
1
1
Type
Qté
Débit Mini
Débit Maxi
Bap'SI 30
4
30
30
Bap'SI 60
4
60
60
Bap'SI 30
Bap'SI 60
Bap'SI 30
Bap'SI 60
1
2
5
2
30
60
30
60
30
60
30
60
Bap'SI 30
Bap'SI 60
1
1
30
60
30
60
20
870 m3h
870 m3h
Extracteur
X
2
X
X
X
6
19
855 m3h
Locaux Piscine
C-VEC 1500
PISCINE LE BOULOU
SANITAIRE - PLOMBERIE
DCE
Accueuil
Hall réception
Vestiaire coll 1
Vestiaire coll 2
cabines 1/ 12
zone douches
zone wc
WC PMR
Douche PMR cabine
WC cabine 1-2-3-4-5
infirmerie
bureau
chaufferie
tgbt
local technique 1
local technique 2
zone pédiluves
Locaux
Séche
Séchoir mains
WC
WC PMR
Lavemains
PMR
Lavabo
Douche
italienne
Douche
PMR
Bac à
Laver /
Vidoir
lavabo
Evier +
non
ECS 100l manuel
Kitchenette
Puisage
RaN
Regard
Condensats
clim
Siphon de
sol
1
1
4
1
2
2
1
1
9
5
1
1
1
1
5
2
2
1
1
1
1
1
1
1
1
1
Séche
Séchoir mains
2
2
WC
7
1
WC PMR
1
Lavemains
PMR
1
Lavabo
2
Douche
italienne
12
Douche
PMR
1
Bac à
Laver /
Vidoir
1
1
1
1
2
1
2
1
1
1
lavabo
Evier +
non
ECS 100l manuel
1
1
1
Kitchenette
1
Puisage
RaN
6
Regard
2
Condensats
clim
2
Siphon de
sol
20
PISCINE LE BOULOU
E=encastré
Oct-15
S=suspendu
DCE - Electricité
Commande
Nombre
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
1
CC
5
CC
2
DPL-SA-BPD
1
DPL-SA-BPD
1
DPL-A
1
DPL-A
1
SA
1
SA
1
SA
1
SA
1
DPL-A-SP
1
SA
1
SA
1
Eclairement
Moyen
P installée
nominale
11.50 m²
20.10 m²
7.20 m²
6.50 m²
28.40 m²
21.55 m²
33.90 m²
43.75 m²
5.90 m²
3.10 m²
2.85 m²
7.50 m²
2.65 m²
12.00 m²
8.20 m²
1.20 m²
8.10 m²
16.00 m²
9.10 m²
42.40 m²
8.00 m²
27.00 m²
31.10 m²
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
300 lux
500 lux
500 lux
200 lux
200 lux
200 lux
200 lux
200 lux
200 lux
20 lux
300 lux
69 W
121 W
43 W
39 W
170 W
129 W
203 W
263 W
35 W
19 W
17 W
45 W
16 W
120 W
82 W
7W
49 W
96 W
55 W
254 W
48 W
11 W
187 W
358.00 m²
TOTAL
Surface
Locaux
Accueuil
Hall réception
Vestiaire coll 1
Vestiaire coll 2
cabines 1/ 12
zone douches
zone wc
WC PMR
Douche PMR cabine
WC cabine 1-2-3-4-5
infirmerie
bureau
chaufferie
tgbt
local technique 1
local technique 2
zone pédiluves
Vide Sanitaire
29
2078 W
5.80 W/m²
HOR.ASTRO
SA
DPL-A
DPL-A-SP
6
2
1
DPL-SA-3BPD
DPL-SA-BPD
CC
Simple Allumage
2
18
29
SA
Cos Phi
0.8
1
détect présence + luminosité
DPL-A
détect présence + luminosité avec sécurité positive
DPL-A-SP
détection de présence +luminosité semi automatique + bp de dérogation 3 zones
DPL-SA-3BPD
détection de présence +luminosité semi automatique + bp de dérogation
DPL-SA-BPD
Commande centralisée pour gestion par local
CC
1
0.8
1
0.8
1
0.8
1
0.8
1
1
0.8
PC standard
10/16 A+T
Détecteur de
présence et
luminosité
PC 10/16A+T
étanche
1
3
1
1
2
Hublo LED
Sarlam 22W
Luminaire
étanche LED
piscine 2 x 49
W
Spot LED
12 W
1
2
Downlight
LED 21 W
C faible : A
4
1
8
2
2
7
12
2
2
9
8
2
1
1
1
5
2
3
5
2
1
1
1
1
2
1
PC standard
10/16 A+T
19
1
2
1
1
2
1
1
2
4
4
1
1
1
1
1
1
2
1
6
2
5
5
2
1
2
12
Détecteur de
présence et
luminosité
PC 10/16A+T
étanche
Hublo LED
Sarlam 22W
Luminaire
étanche LED
piscine 2 x 49
W
Spot LED
12 W
Downlight
LED 21 W
C faible : A
7
13
11
33
24
50
3
Rj45
9
Bloc Informatique : Cat 6 E - I
Pc secourues
A:
Rdt
0.6
1
Simultanéité
1
0.2
mono
6.11 kW
1.90 kW
tri
Zone
éclairage
PC
17.1 W/m²
1
1
1
1
1
1
1
1
1
1
1
0.2
1
1
1
blocs informatique
chauffage / clim
ECS / Thermo / Bouclage
0.60 kW
1.38 kW
1.80 kW
3.00 kW
1
1
1
1
1
0.8
Kitchenette cuisson et équipements
autre : local technique piscine
autre : séchoir alim spécialisés
VMC
Chaufferie
Eclairage extérieur - câblage
barrière et portail entrée
90 kW
124 kW
113 KVA 153 KVA
avec le Foisonnement
153 KVA 148 KVA 250 A
50 mm²
6.95 kW 7.0 KVA Lot Clim-vmc
90.00 kW
8.00 kW
0.15 kW
5.00 kW
6.00 kW
34 kW
41 KVA
Tarif Jaune
400V
alimentation
spéciale / séchoir
Alimentation
unité intérieure
CLIM bi-split
Détect Intrus
Centrale
Intrus
Sirène
intrusion
Clavier
intrusion
Difus Sonore +
lumineux
Bris de glace
1
1
1
1
1
1
1
1
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
alimentation
spéciale / séchoir
Alimentation
unité intérieure
CLIM bi-split
Détect Intrus
Centrale
Intrus
Sirène
intrusion
Clavier
intrusion
Difus Sonore +
lumineux
Bris de glace
4
2
3
1
2
1
5
8
1
Bloc Informatique : Cat 6 E - IP
Pc secourues
3 PC + 3 Rj45 (2 Inf + 1 tel)
Sonore et lumineux
360lumens
5lumens/m²
Arret
Urgence
2
BAES BAEH
1
1
1
1
1
3
3
1
1
1
1
1
1
1
1
1
3
Arret
Urgence
BAES BAEH
4
21
Sonore et lumineux
REHABILITATION DE LA PISCINE MUNICIPALE --- LE BOULOU
N°
Lot Electricité - Courants faibles
DESIGNATION DES OUVRAGES
10
BRANCHEMENTS ET DISTRIBUTION PRIMAIRE :
20
30
Type
Q
Conservation du TGBT et tarif jaune actuel dans local TGBT y compris contrôle.
ENSEMBLE
1
Prise de terre générale avec barrette de mesure, piquet et accessoires d'installation y compris
interconnexion terre existante à reprendre pour la nouvelle installation. (à contrôler et mettre
à niveau si necessaire)
ENSEMBLE
1
40
Main d'œuvre et accessoires
ENSEMBLE
1
50
ARMOIRES DE DISTRIBUTION :
60
80
TOTAL
SOUS-TOTAL
Armoire EG / AE0
Armoire existante avec protection vers crêcheNG125N-C63A conservé
Remplacement protection vers Armoire EG / AE1 avec disjoncteur 250A
mise à niveau armoire avec étiquetage et schéma
70
PRIX
UNITAIRE
ENSEMBLE
1
Matériel de marque Scheinder Electric de la gamme ACTI 9 comprenant : Disjoncteur, blocs
différentiels, interrupteurs, interrupteurs télécommandés, parafoudre.
- Tableau de répartition principal.
Dispositif différentiel à haute sensibilité 30mA type A
Dispositif différentiel à haute sensibilité 30mA type AC
Compteurs d'énergie selon Rt2012 : Eclairage / Chaufferie / Clim / PC / VMC / Local
Technique filtartion
Protection par disjoncteur en tête de l'alarme intrusion :
Protection par disjoncteur en tête l'alarme Incendie
Protection par disjoncteur contrôle d'accès
Protection par disjoncteur des éclairages extérieur (2 existants)
Protection par disjoncteur du groupe VMC
Protection par disjoncteur de l'alimentation chaufferie 5Kw
Protection par disjoncteur de l'alimentation local Technique 90Kw
Protection par disjoncteur de l'alimentation local buvette 5Kw
Protection disjoncteur de l'éclairage des locaux et vide sanitaire
Horloge générale 2 canaux - Astronomique à programme annuel - Theben 642 Top 2
Organes de commandes nécessaires :
Appareillages nécessaires en fonction de l'installation :
protections et départs, accessoires de mise en œuvre et réserve 30%
Parafoudre de type 1 sectionable et débrochable,
voyant M/A en façade
sectioneur général avec voyant de mise sous tension
jeu de barres, platines et accessoires de câblage
étquetage gravé avec identification des départs
bornier général avec raccordement terre
câblage général avec schéma électrique détaillé.
Accessoires de mise en œuvre et réserve 30%
ENSEMBLE
1
Armoire de distribution CVC : local chaufferie
armoire étanche et fermant à clée IP24-IK09
Armoire EG / AE2. CVC
ENSEMBLE
1
Armoire générale TGBT
Armoire EG / AE1
Armoire étanche et fermant à clée IP40-IK09 classe II
type PRAGMA EVOLUTION, porte métallique fermeture par clé RONIS 405
Compris sectioneur général et disjoncteur de branchement type EDF sélectif 250A
Disjoncteur différentiel type S de calibrage approprié
Protection disjoncteur en tête avec sélectivité et différentiel 300mA :
Protection électrique des armoires, par disjoncteur en tête et comptage d'énergie :
Protection électrique de l'installation d'éclairage extérieur (existant)
ENR CONSEIL
LOT CVC
3/24/2016
Type
Q
Matériel de marque Scheinder Electric de la gamme ACTI 9 comprenant : Disjoncteur, blocs
différentiels, interrupteurs, interrupteurs télécommandés, parafoudre.
- Tableau de répartition principal.
Dispositif différentiel à haute sensibilité 30mA type A
Dispositif différentiel à haute sensibilité 30mA type AC
Protection par disjoncteur en tête des equipements du lot filtration : Machinerie
Protection par disjoncteur de l'extracteur VMC Machinerie
Protection par disjoncteur en tête l'alarme Incendie
sectioneur général avec voyant de mise sous tension
jeu de barres, platines et accessoires de câblage
étquetage gravé avec identification des départs
bornier général avec raccordement terre
câblage général avec schéma électrique détaillé.
Accessoires de mise en œuvre et réserve 30%
ENSEMBLE
1
100
Tableau électrique Buvette compris protection cumulus, éclairage et PC
ENSEMBLE
1
110
ENSEMBLE
1
120
DISTRIBUTION SECONDAIRE :
130
Câbles pour alimentation avec distribution par les faux-plafonds, combles ou vides sanitaire
accessible sur chemin de câbles ou encastré avec rebouchage par matériau similaire à la paroi
reconstituée (plâtre proscrit en locaux humides)
140
Alimentation depuis TGBT et raccordement:
- Alimentation PC 16 A nombre : 32
- Alimentation Hublot LED nombre : 11
- Alimentation Luminaire étanche T5 nombre :33
- Alimentation Downlight LED nombre : 50
- Alimentation Spot LED nombre : 24
- Alimentation Eclairage de sécurité : 21
- Alimentation Eclairage extérieur existant (reprise sur armoire AE/2) : 2
- Alimentation Baie informatique
- Alimentation Alarme incendie
- Alimentation Alarme anti intrusion
- Alimentation protégée unité extérieure clim (MONO) sur mur : 1 bi-split
- Alimentation protégée unité intérieure clim (MONO) dans chaque local : 2
- Alimentation protégée local buvette :1 (hors tranchée et rebouchage)
- Alimentation protégée sèche-main / sèche-cheveux : 4
- Alimentation protégée de l'armoire EG / AE1 (250A)
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
1
N°
90
150
160
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
Armoire de distribution MACHINERIE : local technique filtration
armoire étanche et fermant à clée IP24-IK09 (à réaliser exclusivement selon directives et cctp
du lot filtration / machinerie).
Armoire EG / AE3. FILTRATION - MACHINERIE
type PRAGMA EVOLUTION, porte métallique fermeture par clé RONIS 405
Compris sectioneur général et disjoncteur de branchement type EDF sélectif 125A
Disjoncteur différentiel type S de calibrage approprié P=90KW
Protection disjoncteur en tête avec sélectivité et différentiel 300mA :
Protection électrique des armoires, par disjoncteur en tête et comptage d'énergie :
Alimentation depuis TGBT en attente pour les autres lots:
- Alimentation protégée en CR1 caisson VMC 0,1 kW (MONO) en terrasse : 1
- Câble report défaut et retour de marche caisson VMC avec voyant de défaut : 1
- Alimentation protégée chaufferie 5 kW (TRI) : 1
- Alimentation protégée local filtration en LT: 90 kW (TRI)
Liaison équipotentielle sur tous les éléements conducteurs dans les locaux équipés de
sanitaires.
ENR CONSEIL
3/24/2016
N°
170
Reprise du câblage de l'éclairage extérieur existant à ramené sur armoire EG/AE 1
180
Liaisons equipotentielle mise à la terre des siphons de sol
ENR CONSEIL
Type
Q
ENSEMBLE
1
UNITE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
20
3/24/2016
N°
190
200
EQUIPEMENT DES LOCAUX :
200
N.B.: Chaque type de luminaire et chaque type d'appareillage sera à faire valider par l'architecte
et le maître d'ouvrage d'un point de vue esthétique (forme et coloris)
210
Downlight LED D.220 21 W
Type Sylvania Syl-lighter LED 220 mm ou équivalent
220
270
UNITE
50
UNITE
24
UNITE
11
UNITE
33
SOUS-TOTAL
Commande éclairage par détecteur de présence et luminosité
ENSEMBLE
5
Simple Allumage -------SA
détect présence + luminosité -------DPL-A
détect présence + luminosité avec sécurité positive -------DPL-A-SP
UNITE
6
2
1
détection de présence +luminosité semi automatique + bp de dérogation -------DPL-SA-BPD
Commande centralisée pour gestion par local -------CC
regroupement sur tableau avec étiquetage gravé de la zone éclairée (Accueil).
UNITE
Détection de présence mural ou plafonnier de marque BEG ou équivalent
260
1
TOTAL
Luminaire étanche T5 2 x 49 W
Type Sylvania Sylproof Tubular ou techniquement équivalent
250
ENSEMBLE
PRIX
UNITAIRE
Hublot LED 22 W
Type Sarlam Chartres PC LED 22W ou techniquement équivalent
240
Q
Spot LED D.110 12 W
Type Sylvania Syl-lighter LED 110 mm ou équivalent
230
Type
PC 2 x 16 A+T selon fiche de synthèse
UNITE
UNITE
UNITE
2
18
ENSEMBLE
19
y compris étanchéité equipement des locaux avec equipemenent Multifix Air encastré.
N.B.: Volume 1: Alimentés en TBTS limité à 12V et IP 24 minimum.Volume 2: Classe II et
IP 24 minimum.
280
PC 2 x 16 A+T étanche selon fiche de synthèse
ENSEMBLE
13
290
raccordements des équipements de cuisson et ventilation de la kitchenette
ENSEMBLE
1
300
Séchoir mural :
Séche mains : Type Saniflow EO5C Inox - médiclinix - P=2,25Kw
UNITE
Séche cheveux : mural REZ - Vendeval V/S - miroir- P= 2,00Kw
UNITE
2
2
ENSEMBLE
1
compris fixations et raccordements
310
320
TELEPHONE - INFORMATIQUE :
330
Raccordement sur installation du câble téléphonique sous fourreaux existante en façade du
bâtiment.
340
350
Bloc thématique poste de travail
Bloc informatique suivant CCTP comprenant 3 PC 16A +T (détrompée) et 3 RJ45 (1
téléphonique et 1 informatique)
Fourniture et mise en œuvre d'une baie de brassage avec bandeau RJ45 informatique,
bandeau RJ 45 téléphone et bandeau de prises de courants :
Equipement de type coffrets ACTASSI de schneider ou techniquement équivalent :
Classement IP20 IK08 coffret Actassi
1 Porte avant transparente
1 Porte arrière pleine démontable
1 panneau de distribution informatique RJ45
1 panneau télécom
1 Bandeau de prises de courants
ENR CONSEIL
ENSEMBLE
ENSEMBLE
ENSEMBLE
1
3
1
3/24/2016
N°
Type
Q
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
Réserve permettant l'installation par le MO des équipements actifs
ENR CONSEIL
3/24/2016
N°
Type
Q
360
Distribution téléphonie et informatique (catégorie 6A) en câbles sur chemin de câbles en fauxENSEMBLE
plafond, combles ou encastré
3
370
ENSEMBLE
1
380
ALARME INCENDIE - SECURITE :
390
Coupure sous verre dormant identifié "arrêt d'urgence ventilation" dans l'accueil
ENSEMBLE
1
400
Coupure sous verre dormant identifié "arrêt d'urgence général électrique"
ENSEMBLE
1
410
Coffret d'arrêt d'urgence normalisé sous coffret standard rouge avec étiquetage normalisé
pour chaufferie et local technique filtration.
ENSEMBLE
2
420
Bloc autonome éclairage sécurité et ambiance avec test intégré voyant d'état LED type
"BAES - SATI" auto testables avec mise au repos possible depuis TGBT
ENSEMBLE
21
430
Télécommande de mise au repos y compris câblage alimentation électrique
ENSEMBLE
1
440
Alarme type 4 Planète 1 boucle de marque Cooper Safety ou équivalent alimentée 230V pour
diffusion alarme sonore
ENSEMBLE
1
450
Déclencheurs manuel sous verre dormant pour alarme type 4 à proximité des sorties
ENSEMBLE
8
460
Diffuseur sonore
ENSEMBLE
3
470
Diffuseur lumineux
ENSEMBLE
2
480
Câblage 1 paire 9/10 -C2 pour les 2 déclencheurs depuis tableau d'alarme
ENSEMBLE
1
490
Câblage 1 paire CR1 pour les diffuseurs sonore et lumineux
ENSEMBLE
1
500
Essais, programmation, et formation des utilisateurs
ENSEMBLE
1
510
Dossier d'identité rélatif à la sécurité incendie et plans d'évacuation
ENSEMBLE
1
520
Etiquetage de sécurité gravé sur chaque composant du système
ENSEMBLE
1
530
Extincteur eau pulvérisée 6 litres
ENSEMBLE
2
540
Extincteur CO2 local électrique et machinerie (armoire électrique)
ENSEMBLE
2
550
ENSEMBLE
1
560
ALARME INTRUSION :
570
Installation agrée APSAD / Chubb/ Aritech / Siemens ou similaire
Centrale type 09852FR-00 COOPER SAFETY ou équivalent – 16 zones filaire
Télétransmetteur téléphonique intégré (avec appel vers numéro selon demande MO)
Détecteur double technologie type CS-460 ou équivalent
Contacteur de porte
Clavier déporté
Sirène intérieure
UNITE
UNITE
1
1
3
6
1
2
ENSEMBLE
1
580
Main d'œuvre, raccordement et accessoires
ENR CONSEIL
UNITE
UNITE
UNITE
UNITE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
3/24/2016
N°
590
RAFRAICHISSEMENT
rafraichissement de l'infirmerie et du bureau par bi-spilt avec unités murales et télécommande
de marque Mitsubishi ou similaire type :
MXZ-2D42VA
MSZ-SF20VA
- support mural pour unité extérieure avec silentblocs
- support des unités intérieures
- liaison frigorifiques 1/4 et 3/8 (8ml)
- raccordements électriques et bus de liaison
- fourreau de passage avec étachéité et moulures extérieures et intérieures de protection pour
finitions soignée.
- raccordement des condensats
- mise en service avec PV, main d'oeuvre de pose
Type
Q
UNITE
1
2
UNITE
600
DIVERS :
610
Installation de chantier (y compris frais demande ERDF)
ENSEMBLE
1
620
Percements et rebouchages
ENSEMBLE
1
630
Démontage existant, sécurisation pour phases travaux et évacuation gravats.
ENSEMBLE
1
640
Plan de réalisation chantier et études complémentaires
ENSEMBLE
1
650
Etiquetage et repérage des installations
ENSEMBLE
1
660
Frais de demande BE Contrôle et consuel (réception conformité ouvrages)
ENSEMBLE
1
670
Mise en service, essais et réglages avec rapport d'essais de l'ensemble des installations
ENSEMBLE
1
680
DOE et DIUO à remettre avant réception
ENSEMBLE
1
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
RECAPITULATIF GENERAL
10
BRANCHEMENTS ET DISTRIBUTION PRIMAIRE :
50 ARMOIRES DE DISTRIBUTION :
TOTAL HT =
TOTAL HT =
120 DISTRIBUTION SECONDAIRE :
TOTAL HT =
200 EQUIPEMENT DES LOCAUX :
TOTAL HT =
320 TELEPHONE - INFORMATIQUE :
TOTAL HT =
380 ALARME INCENDIE - SECURITE :
TOTAL HT =
560 ALARME INTRUSION :
TOTAL HT =
590 RAFRAICHISSEMENT
TOTAL HT =
600 DIVERS :
TOTAL HT =
TOTAL HT =
TVA 20% =
ENR CONSEIL
TOTAL TTC =
3/24/2016
N°
Type
Q
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
Métrés indicatifs à contrôler
ENR CONSEIL
3/24/2016
N°
Lot Chauffage Bassins - Ventilation - Plomberie Sanitaire
Type
Q
10
VENTILATION :
20
N.B.: Chaque type de bouche sera à faire valider par l'architecte et le maître d'ouvrage d'un point de vue
esthétique (forme et coloris)
30
40
50
60
70
80
90
100
Entrée d'air en menuiserie
Entrée d'air autoréglable acoustique type ALDES kit EA 45 avec montage en menuiserie ou
maçonnerie suivant plans
La pose sur les menuiseries sera assurée par le lot menuiserie
Couleur au choix de l'architecte
ENSEMBLE
19
ENSEMBLE
ENSEMBLE
ENSEMBLE
7
1
1
Caisson d'extraction vestiaires C.VEC 1500 ou équivalent
- Basse consommation d'énergie. C4 (400°C - 1/2h)
- Alimentation : Mono + variateur de débit d'air
- Dimensions: 765 x 450 x 450 ht, poids 30 kg
- Chaise support avec renfort à 45° et résilient acoustique
- 870m3h / 150Pa
Localisation: Combles
ENSEMBLE
1
Caisson d'extraction local technique CanalFast 200 ou équivalent
- C4 (400°C - 1/2h) - aspiration par crosse Dn200 en sol
- Alimentation : Mono + variateur de débit d'air
- Dimensions: 765 x 450 x 450 ht, poids 30 kg
- Chaise support avec renfort à 45° et résilient acoustique
-530m3h/100Pa
Localisation: Local Technique
ENSEMBLE
1
VH / VB avec grilles intérieures et extérieures pare-pluie 200 x 200 locaux techniques
VB chaufferie 800x800mm type France-Air - GLF avec contre cadre à sceller.
VH de chaufferie Dn 200 avec pare-pluie et étanchéité de traversée de toiture H=1000mm
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
Extracteur
Conduits et accessoires
Réseau de gaine en acier galvanisé non calorifugé y compris tous les accessoires à joint, supportage et
toutes sujétions
Conduit circulaire acier galvanisé D. 250
Piège à son circulaire D.250
Fourreau de traversée et rejet pare-pluie D.250 pour rejet compris étanchéité avec raccordement sur
extracteur par manchette souple. (VMC locaux).
Fourreau de traversée et rejet pare-pluie D.200 pour rejet compris étanchéité avec raccordement sur
extracteur par manchette souple. (local technique).
Terminaux
Gaine souple isophonique D. 125 (1,5 m par bouche)
Bouche d'extraction autoréglable type Aldes BAP'SI 60 m3/h
Bouche d'extraction autoréglable type Aldes BAP'SI 30 m3/h
M.L.
M.L.
M.L.
6
25
20
UNITE
1
UNITE
1
UNITE
1
M.L.
30
UNITE
UNITE
9
11
110
Accessoires de montage et de mise en oeuvre : raccords, supportage, percements et rebouchages,
collerettes de finition au niveau des pénétrations…
ENSEMBLE
1
120
Main d'oeuvre de pose , essais type Coprec et réglages
ENSEMBLE
1
130
PLOMBERIE SANITAIRE :
140
Appareils sanitaires
Appareillage WC PMR suspendu
ENSEMBLE
1
WC PMR suspendu de type ALLIA LATITUDE surélevé cuvette rallongée ou techniquement
équivalent comprenant:
- un bâti-support autoportant comprenant mécanisme de chasse type Gébérit
- une sortie Dn 100 horizontale
- un réservoir équipé d'une double chasse 3/6L
- une plaque de commande de finition au choix de l'architecte
- un abattant double blanc en thermoplastique rigide
- une barre de relevage PMR coudée 135° testée à 200kg
- un dévidoir rouleaux papier avec serrure
- raccordement EF 10x12 - EU D.100
- tout accessoire de montage et de finition
Localisation: Sanitaire PMR
ENR CONSEIL
3/24/2016
N°
Type
Q
150
Appareillage WC suspendu
WC suspendu de type ALLIA PRIMA STYLE cuvette ou techniquement équivalent comprenant:
- un bâti-support autoportant comprenant mécanisme de chasse type Gébérit
- une sortie Dn 100 horizontale
- un réservoir équipé d'une double chasse 3/6L
- une plaque de commande de finition au choix de l'architecte
- un abattant double blanc en thermoplastique rigide
- un dévidoir rouleaux papier avec serrure
- raccordement EF 10x12-EU D.100
Localisation: Sanitaires
160
ENSEMBLE
7
ENSEMBLE
1
ENSEMBLE
1
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
Appareillage lave-mains d'angle PMR
Lave-mains d'angle type ATLANTIS d'ALLIA ou techniquement équivalent comprenant:
- 1 trou perçé pour robinetterie et sans trop plein
- un siphon chromé déporté à culot démontable
- une bonde à grille chromée
- des rosaces de finition chromées sur les sorties murale EF-ECS et EU
- un mitigeur mono-trou avec commande électronique avec réglage de température sur sélecteur
latéral, débit 5 l/min type SCHELL MODUS E pour lavabo avec limiteur de température et robinets
d’arrêt.
- un miroir 400x600ht avec vis de fixation
- des raccordements EF-ECS en 13x16 avec flexible inox et robinet 1/4 de tour depuis boites de
raccordement encastrées
- raccordement EU D.32
Localisation: buvette extérieure
Appareillage buvette
Evier sur meuble bois type MODERNA BOREALE ou techniquement équivalent comprenant:
- un meuble mélaminé avec deux portes
- un évier inox 2 bacs 1 égoutoir avec vidage, siphon PVC, et mitigeur d'évier orientable
Localisation: buvette
170
180
Appareillage buvette
Ballon d'eau chaude électrique Duralis de marque THERMOR ou techniquement équivalents y
compris:
- Groupe de sécurité
- Raccordement arrivée EF et départ ECS en tube multicouche
- Raccordement groupe de sécurité sur réseau EU
- Raccordement des câbles électriques de puissance et de contact HP-HC sur tableau lot EG
dans local buvette
Capacité 100litres Cr=0.19Wh/L°C/jour
ENSEMBLE
1
Appareillage lavabo
Lavabo type PRIMA 60cm avec cache siphon d'ALLIA ou techniquement équivalent comprenant:
- un siphon chromé à culot démontable
- un mitigeur mono-trou avec commande électronique avec réglage de température sur sélecteur
latéral, débit 5 l/min type SCHELL MODUS E pour lavabo avec limiteur de température et robinets
d’arrêt.
- un distributeur de savon série collectivité mural antivandalisme
Appareillage lavabo à commande fémorale
ENR CONSEIL
ENSEMBLE
2
3/24/2016
N°
Type
Q
Lavabo type PRIMA 60cm avec cache siphon d'ALLIA ou techniquement équivalent comprenant:
- un siphon chromé à culot démontable
- un mitigeur mono-trou avec commande fémorale et réglage de température sur sélecteur latéral,
débit 5 l/min type SCHELL MODUS E pour lavabo avec limiteur de température et robinets d’arrêt.
- un distributeur de savon série collectivité mural antivandalisme
190
200
Siège repiable et barres de maintien pour douche PMR en inox
210
Appareillage Vidoir
Déversoir type PUBLICA mural de ALLIA ou techniquement équivalent comprenant:
- renforcement dans cloison légère pour maintien de l'appareil
- une grille mobile inox
- un mitigeur mural avec rosaces chromées type Okyris 2 de PORCHER ou équivalent avec limiteur
de température.
- un bec tube orientable avec brise jet étoilé. Bonde 1" 1/2 à écoulement libre
- boites de raccordement efs/ecs 13x16 encastrées
Localisation: Local ménage
220
1
ENSEMBLE
13
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
1
TOTAL
SOUS-TOTAL
Appareillage Douches
Douche de type SCHELL LINUS DP-C-T ou techniquement équivalent comprenant:
- panneau de douche en profilé alu extrudé inaltérable avec revêtement anodisé de haute qualité
- CVD-Touch-Electronique étanche IP 65 avec indicateur de niveau de pile
- cartouche thermostatique avec dispostitif de sécurité en cas de coupure de l'eau froide
- bouton de commande de la vanne thermostatique avec butée d'eau chaude à 38 °C
- disque de blocage pour limiter la température maximale (protection contre brûlures)
- pomme de douche COMFORT, débit 9l/min indépendant de la pression
- matériel de fixation
- accessoires de raccordement
- raccordement EF 10x12 par flexible inox et robinet 1/4 de tour depuis boites de raccordement
encastrées
Localisation: toutes les douches
210
ENSEMBLE
PRIX
UNITAIRE
Appareillage Kitchenette
Cuisinette bois type MODERNA BOREALE ou techniquement équivalent comprenant:
- un meuble mélaminé avec une porte
- un évier inox 1 bac avec vidage, siphon PVC, et mitigeur d'évier orientable
- un réfrigérateur de 120 L
- deux plaques électriques avec voyants lumineux de fonctionnement
- raccordement plaque de cuisson sur attente électricien
Localisation: Salle de repos et cuisine logement
Equipement complémentaire Kitchenette
- Hotte aspirante à recyclage équipée de filtres à charbon actif
- Armoire suspendue sur hotte 60 cm corps, 1 porte en mélaminé blanc charnières invisibles et boîtier
de suspension réglable type Moderna
Localisation: Bureau
230
Robinet de machine à laver
Localisation: Bureau
240
Robinet de puisage en locaux techniques
ENR CONSEIL
ENSEMBLE
6
3/24/2016
N°
250
Type
Q
Siphon de sol Inox LIMATEC - type 20100IPS avec cadre emboutit - 200x200 sortie verticale Dn100
-2,75ls avec pates de scellement et prise de terre compris platine d'étanchéité et télescopique.
ENR CONSEIL
ENSEMBLE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
20
3/24/2016
N°
Type
Q
260
Alimentation d'eau
PE D.63 eau froide à raccorder sur PE existant en encastré avec raccord électrosoudable pour arrivée
d'eau dans le local technique LT (tranchées, fouilles et remblaiements hors lot)
270
280
290
300
310
Panoplie de comptage DN50 sous ballon d'eau chaude comprenant:
- Filtre à tamis
- Compteur volumétrique
- Réducteur de pression avec manomètre
- Clapet anti-pollution
- Vanne d'isolement
Réseau général EF en apparent ou en faux-plafond ou combles en PVC pression avec calorifuge
armaflex 19 mm
PVC 63
PVC 50
PVC 32
PVC 25
Réseau général ECS avec bouclage sur production ECS en apparent ou en faux-plafond ou combles en
PVC HTA avec calorifuge armaflex 32 mm
PVC HTA 32
Vanne à PD pour sanitaire Dn32 EF - ECS - Bouclage
Clapet anti-retour sur ballon ECS (eau froide) et retour bouclage Dn32
Réseau encastré en sol, combles, faux-plafonds et cloison en Cuivre sous fourreaux (jeu 30%)
14x16 (douche - RaN)
12x14 (lavabo - Evier)
10x12 (WC)
M.L.
ENSEMBLE
M.L.
50
M.L.
UNITE
UNITE
6
2
M.L
102
M.L
M.L
36
24
320
Mitigeur thermostatique réglable de 32 à 42 °C en sortie de production d'eau chaude de type Delabie
Premix confort 1''' ou techniquement équivalent y compris vannes d'isolement
ENSEMBLE
1
330
Collecteurs EF-EC D.20 avec vanne d'isolement ACS DN 15 sur chaque départ
ENSEMBLE
2
340
Attente EF sur vanne d'isolement 20-27 pour pédiluve
ENSEMBLE
1
350
Alimentation EF vers buvette en PE Dn20 sous fourreau depuis local technique :
nourrice de distribution EF vers WC et EF + ECS verscumulus, évier et lavabo en rétube compris
supports et vannes d'isolement.
Vanne d'isolement avec purge en local Technique Dn20
360
Désinfection de l'ensemble des réseaux avant mise en service compris rapport sanitaire.
370
Evacuation d'eau
Réseau EU-EV de raccordement des appareils sanitaires et condensats climatiseurs à raccorder sur
collecteur en VS
DN 32
DN 40
DN 50
DN 100
M.L.
30
UNITE
1
1
ENSEMBLE
1
ENSEMBLE
M.L.
8
6
29
80
M.L.
50
M.L.
10
M.L.
M.L.
M.L.
SOUS-TOTAL
1
M.L.
M.L.
TOTAL
20
15
10
15
10
M.L.
PRIX
UNITAIRE
Réseau EU-EV en VS et enterré à raccorder sur réseau extérieur en attente à 1 m de la façade
DN 125
380
Réseau Séparatif Vidange Bassin en VS et enterrés en attente dans LT à raccorder sur réseau
extérieur en attente à 1 m de la façade
DN 200
390
Thermomètre avec plongeur pour eau sanitaire EF/ECS/Mitigée/Retour boucle
ENSEMBLE
4
400
Raccordement ventilation primaire en toiture avec chapeau pare-pluie de finition et étanchéité Dn100
y compris pour local buvette.
ENSEMBLE
4
ENR CONSEIL
3/24/2016
N°
410
Type
Q
Pompe de relevage fixe en puisard en local technique type Salmson Subson premium S20 MFP
comprenant:
- Corps inox 304 monobloc à refoulement vertical
- Arbre AISI 316
- Moteur monophasé à condensateur permanent
- Flotteur de commande marche-arrêt-automatique
- Kit de refoulement
- Alarme sonore
- Raccordement sur prise étanche en LT
- Réseau de refouelemnt en PVC pression D.32 à raccorder sur réseau EU en LT
ENR CONSEIL
ENSEMBLE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
1
3/24/2016
N°
Type
Q
420
Divers accessoires de plomberie
Accessoires de montage et de mise en oeuvre : raccords, supportage, percements et rebouchages…
ENSEMBLE
1
430
Main d'oeuvre de pose , essais type Coprec et réglages
ENSEMBLE
1
440
CHAUFFERIE :
450
Chaudière gaz à condensation
Chaudière gaz à condensation 860 kW type C630860 ECO + DIEMATIC iSystem + iniControl
- Puissance nominale : 860 kW
- Rendement puissance nominale 80/60°C : 98,2 %
- Longueur : 1833 mm
- Largeur : 1480 mm
- Hauteur : 1726 mm
- Contenance en eau : 142 L
- Température de départ maxi. : 110 °C
- Raccordement buse de fumées Dn350
- Isolation intégrale de l'équipement
- Coffret de régulation intégré
- Installation sur silent Bloc
- Transport et déchargement
- Montage et manutention
- Raccordements électriques
- Mise en service et formation du personnel
- Kit de sécurité (1 par chaudière) avec 2 pressostat, thermostat de sécurité,
- station de neutralisation de condensats 0-1300KW DN3
- sonde départ dans bouteille intégrée AD250 avec doigt de gant et AD218 pour réseau eau de
piscine.
- régulateur de pression de gaz GDJ 50 300MB
- mise en service constructeur
ENSEMBLE
1
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
- Kit de raccordement hydraulique primaire + Kit coudes isolé orienté à 90° - Groupe de sécurité De
Dietrich comprenant les compensateurs inox, connections de départs, manchons à brides, 4 vannes de
sectionnement, bouteille de découplage, pompes primaires modulantes (EEI) coquilles isolantes avec
finition aluminium sanglé.
460
Générateur d'eau chaude sanitaire à condensation ACV HeatMaster 85 TC GN
Producteur d’eau chaude gaz à condensation totale tant en chauffage qu’en production d’eau chaude
Sanitaire, très haut rendement.
Rendement utile à 30% de charge (EN677)
108.4%
A 100% de charge
97.5%
FOURNITURE
Echangeur corps de chauffe en acier inoxydable
Ballon ECS interne de type « Tank in Tank » en acier inoxydable 304.
Brûleur gaz modulant à pré-mélange/ Ventilateur vitesse variable
Régulation par fonction modulante
Processeur MCBA (sonde NTC 12kΩ)
Display à affichage digital
Pompe d’homogénéisation
Sécurité manque d’eau
Soupape 3 bar
Vases d’expansion pour le volume d’eau primaire
PRINCIPALES DONNEES TECHNIQUES
Puissance utile nominale
2 versions : Version gaz naturel ou version gaz propane
Pression gaz /débit en G20
Pression gaz /débit en G31
Pression de service maximum :
Circuit primaire
Circuit sanitaire
T° max.
Débit de pointe premières 10 minutes à 60°C (detaT50)
Débit de pointe première heure à 60°C (detaT50)
Débit continu à 60°C (detaT50)
82.9 kW
3
20 mbar /9.0 m /h
3
37 mbar /3.4 m /h
3 bar
7 bar
90°C
517 L/10'
1785 L/60'
1520 L/h
DIMENSIONS PRINCIPALES
Hauteur
Largeur
Profondeur
2165 mm
690 mm
725 mm
RACCORDEMENT
Raccordement Type Cheminée
Type de raccordement gaz brûlé
Ou ventouse
Perte de charge max. admissible du conduits de cheminée
Ø 100
B23 - B23P - C33 - C13
Ø 100/150
150 Pa
Raccordement circuit chauffage
Raccordement circuit sanitaire
Raccordement gaz
1''1/2
M1’’
M ¾’’
Alimentation électrique
230V/50Hz
230 W
1A
ENR CONSEIL
Puissance électrique nominale
Intensité
ISOLATION
3/24/2016
Type de raccordement gaz brûlé
Ou ventouse
N°
B23 - B23P - C33 - C13
Ø 100/150
150 Pa
REHABILITATION DE
LA PISCINE MUNICIPALE --- LE BOULOU
1''1/2
Raccordement
circuit sanitaire
M1’’
Lot
Chauffage Bassins
- Ventilation - Plomberie Sanitaire
Raccordement gaz
M ¾’’
DESIGNATION
DES OUVRAGES
Type
Q
Intensité
230V/50Hz
230 W
1A
ISOLATION
Isolation en mousse polyuréthane rigide
Pertes à l'arrêt (DeltaT 30K)
206 W
GARANTIE
Corps et ballon
Brûleur et équipement électrique
5 ans
2 ans
ENR CONSEIL
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
3/24/2016
Raccordement circuit sanitaire
Raccordement gaz
N°
150 Pa
1''1/2
M1’’
M ¾’’
REHABILITATION DE
LA PISCINE MUNICIPALE --- LE BOULOU
Intensité
230V/50Hz
230 W
1A
ISOLATION
Isolation en mousse polyuréthane rigide
Pertes à l'arrêt (DeltaT 30K)
206 W
GARANTIE
Corps et ballon
Brûleur et équipement électrique
5 ans
2 ans
Type
Q
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
- station de neutralisation de condensats
470
480
490
500
510
515
Sortie ventouse verticale compris prolongation concentrique et étanchéité toiture ECS - C33
Dn100/150mm
Soupape 7 bars (2 unités)
vase sanitaire ECS 12litres
mise en service constructeur
Alimentation gaz
Raccordement sur nouveau poste de comptage gaz naturel en limite de propriété
PEHD Dn 80x90 pour réseau gaz en enterré compris grillage avertisseur normalisé (hors tranchée et
rebouchage)
Coffret extérieur CHAUFFERIE normalisé de couleur rouge et avec verre dormant pour vanne barrage
gaz avec affichage de sécurité règlementaire
Régulateur de débit gaz naturel 300mbar/20mbar
Vanne de barrage 1/4 tour DN80 dans coffret
Protection mécanique type Petit Jean sur remontée en façade jusqu'au coffret
Canalisation gaz acier tarif 3 peinture jaune règlementaire DN80
Capacité tampon 25 L montage vertical avec doigt de gant manomètre
Manomètre de pression gaz avec robinet poussoir sur capacité tampon
Vanne de coupure chaudière DN 50
Vanne de coupure chaudière DN 32
Filtre gaz DN 50
Filtre gaz DN 32
ENSEMBLE
1
ENSEMBLE
1
M.L.
75
ENSEMBLE
1
2
1
1
10
1
1
2
1
1
1
ENSEMBLE
UNITE
UNITE
M.L.
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
Canalisation gaz acier tarif 3 DN 50 pour raccordement brûleur avec peinture règlementaire ocre-jaune
M.L.
3
Canalisation gaz acier tarif 3 DN 32 pour raccordement brûleur avec peinture règlementaire ocre-jaune
M.L.
3
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
1
Accessoires de mise en oeuvre, fourreau , colliers avec résiliant, étiquetage règlementaire et protection
mécanique sur les réseaux dont la hauteur est inférieure à 1,5 m
Conduits de fumée ou ventouse verticale :
Conduit de fumée extérieur inox spécial gaz naturel Dn350 double-peau pour l'évacuation des
fumées comprenan t:
- Cône de finition à 1,2 m au-dessus de tout point présent dans un cercle de 8 m de rayon
- Raccordement à la chaudière et accessoire de supportage et de haubannage.
OU sortie ventouse verticale :
Collecteur Air 2 X C330 ECO + Ventouse Verticale C610 2X350
Echangeur de piscine à plaques en TITANE adapté pour un traitement au chlore marque
SONDEX type S19A-IG10-47-TMTL97 : Grand Bassin
régime primaire 65/40°c - régime secondaire 20/40°c
Débit primaire : 22m3h/ Dp0,33bar --- Débit secondaire : 26m3h / Dp 0,48bar.
compris sur primaire:
vanne d'arrêt sur échangeur 1/4 tour ( 2unités)
anti-vibratile pour liaison sur échangeur
thermomètre à cadran 0/100°c sur retour échangeur
compris sur secondaire :
vanne d'arrêt sur échangeur 1/4 tour en PVC ( 2unités)
raccordement hydraulique en PVC sur by-pass filtration en attente
doigt de gant pour sonde de température bassin et thermomètre
S19A-IG10-47-TMTL97 compris options : TITANE 0,05mm et jacquette calorifugée S19A-IG10400mm LM et jeu de pattes de fixations.
Echangeur de piscine à plaques en TITANE adapté pour un traitement au chlore marque
SONDEX type S19A-IG10-47-TMTL97 : Petit bassin
régime primaire 65/40°c - régime secondaire 20/40°c
Débit primaire : 9m3h/ Dp0,33bar --- Débit secondaire : 9m3h / Dp 0,48bar.
compris sur primaire:
vanne d'arrêt sur échangeur 1/4 tour ( 2unités)
anti-vibratile pour liaison sur échangeur
compris sur secondaire :
vanne d'arrêt sur échangeur 1/4 tour en PVC ( 2unités)
raccordement hydraulique en PVC sur by-pass filtration en attente
ENR CONSEIL
3/24/2016
N°
Type
Q
doigt de gant pour sonde de température bassin et thermomètre
S19A-IG10-47-TMTL97 compris options : TITANE 0,05mm et jacquette calorifugée S19A-IG10400mm LM et jeu de pattes de fixations.
ENR CONSEIL
ENSEMBLE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
1
3/24/2016
N°
520
530
540
550
560
570
580
590
600
610
620
630
640
Type
Q
Canalisations
Canalisations primaires en tube acier noir avec brossage et antirouille 2 couches
DN 80x90 collecteurs et alimentation chauffage piscine
DN 50x60 collecteurs et alimentation chauffage piscine
M.L.
30
30
Canalisations en tube acier galvanisé réseau remplissage DN 25
M.L.
5
Calorifuge des réseaux primaires et secondaires en coquilles laine de verre 30 mm finition PVC
M.L.
30
Robinetterie
Vanne d'isolement 1/4 tour DN 100 + équipements
M.L.
UNITE
UNITE
UNITE
UNITE
Vanne de réglage TA type STAD DN 80 + équipements et coquille
Vanne de réglage TA type STAD DN 50 + équipements et coquille
UNITE
Manchons anti-vibratiles DN 80 + équipements
Manchons anti-vibratiles DN 50 + équipements
UNITE
UNITE
2
2
Soupape de sécurité chaudière gaz tarées à 3 bars
UNITE
2
UNITE
UNITE
2
4
1
1
1
1
1
1
UNITE
1
UNITE
1
UNITE
1
UNITE
1
UNITE
ENSEMBLE
1
1
1
4
1
Traitement d'eau et maintien de pression
Pot d'introduction type Permosas 15 équipé d'un ensemble de 5 vannes manuelles
UNITE
1
Traitement anti-corrosion et anti-tartre type BWT SH-1005
UNITE
1
Contrôleur de débit sur chaudière et sur le circuit piscine avec action tout ou rien sur la chaudière et la
pompe chaudière.
Thermomètre d'équerre 0-120°C avec doigt de gant
Pressostat de manque d'eau
Aquatat de sécurité chaudière
Manomètre avec robinet porte-manomètre
Purgeur automatique grand débit et vanne de vidange sur bouteille
Pot à boues avec vanne de purge
Bouteille de dégazage sur départ chauffage Dn100 avec purge
Aquastat de température (ou régulateur de température d'eau piscine ) selon schéma hydraulique
(retour général des bassins piscine) à action tout ou rien sur le circulateur échangeur (avec doigt de
gant).
Circulateurs et bouteille tampon
Pompes primaires Intégrées au kit chaudière chauffage
Pompe secondaire réseau primaire échangeur piscineGrans bassin Q=22m3h - 4MCE. Avec vannes
d'isolement et manchettes anti-vibratiles.
SIRIUS Master 65/80 Salmson - Classe A - Pabs : 590W - mono 220V.
Pompe secondaire réseau primaire échangeur piscine Petit Bassin Q=9m3h - 4MCE. Avec vannes
d'isolement et manchettes anti-vibratiles.
SIRIUS Master 50/70 Salmson - Classe A - Pabs : 430W - mono 220V.
pompe de bouclage ECS MAGNA3 25-40N Grundfoss compris vannes d'isolement, anti-vibratiles et
robinet de puisgae pour analyse.
Remplissage
Disconnecteur DN 25 y compris réseau d'évacuation vers siphon de sol
Filtre à tamis DN 25
Compteur d'eau froide à impulsion DN 25
Vanne d'isolement DN 25
Remplissage glycol pour protection par -10°c (100 litres)
ENR CONSEIL
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
UNITE
TOTAL
SOUS-TOTAL
4
2
2
Clapet anti-retour DN 80 + équipements
Clapet anti-retour DN 50 + équipements
UNITE
PRIX
UNITAIRE
1
1
1
1
INC
3/24/2016
N°
650
Type
Q
Adoucisseur bi-bloc PERMO 5028 Simply connect (pour garantie chaudière car eau dure et calcaire)
- Module simply connect en 1'' assurant le bypass et la prise d'échantillon
- corps en polyester renforcé fibres de verre
- volume de résine : 28 litres
- compteur et vanne de mitigeage intégrée
- bac à sel en polyéthylène avec plancher et valve
à saumure
- bloc hydraulique en noryl, raccordement en 1"
- régénérations programmables avec affichage des différents paramètres au volume d’eau passé
(anticipé ou non) ou au temps
- filtre permosignal 10""x 1"" en amont
- flexibles de raccordement
- Sel pastilles (2 sac de 25 kg)
- Manchette témoin démontable en aval
- Mise en service fabricant
- Réseau d'évacuation
ENR CONSEIL
ENSEMBLE
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
1
3/24/2016
N°
Type
Q
660
Vase d'expansion 50L - avec groupe de raccordement
ENSEMBLE
1
670
Armoire électrique chaufferie EG / AE2 CVC
Alimentation des équipements suivant:
- Chaudière gaz
- Pompe circuit échangeur piscine (2 unités)
- Générateur ECS
- Pompe de bouclage ECS
- Adoucisseur bi-bloc type PERMO 5028 par prise étanche
- Alimentation éclairage chaufferie et PC
- Equipements de régulation du local
ENSEMBLE
1
ENSEMBLE
1
ENSEMBLE
ENSEMBLE
1
1
1
1
ENSEMBLE
1
Vanne de vidange chaudière avec raccordement sur regard sol
vanne de vidange ballon ECS avec raccordement dur regard sol
Groupe de sécurité sur préparateur ECS avec égrément constructeur
ENSEMBLE
ENSEMBLE
1
1
1
710
Schéma de principe sur support bois avec film plastique ou sur métal sérigraphié
ENSEMBLE
1
720
Signalétique et étiquetage des réseaux et robinetterie
ENSEMBLE
1
730
Extincteurs type ABC à poudre, à installer en chaufferie classe minimum 5A34B et panneau « Ne pas
utiliser sur flamme gaz »
ENSEMBLE
1
740
DIVERS :
750
Installation de chantier
ENSEMBLE
1
760
Percements et rebouchages
ENSEMBLE
1
770
Démontage existant, bouchonnage et évacuation des gravats, mise en sécurité du site pour travaux
ENSEMBLE
1
780
Plan d'exécution et études
ENSEMBLE
1
790
Etiquetage et repérage des installations
ENSEMBLE
1
800
Mise en service avec rapport d'essais de l'ensemble des installations
ENSEMBLE
1
810
DOE et DIUO à remettre avant réception
ENSEMBLE
1
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
N.B.: par échangeur
- Le circuit ECS sera intégalement piloté par la régulation intégrée au générateur.
- Le circuit de réchauffage de piscine sera piloté depuis l'armoire AE 01. La pompe sera actionnée si
la température de retour bassin n'est pas suffisante et si la circulation d'eau au secondaire est effective.
- Le circuit au secondaire de l'échangeur sera piloté directement par le lot piscine simultanément à la
filtration.
680
Câblage et raccordement
Raccordement puissance armoire AE01 sur attente protégée à proximité du lot électricité
Câblage électrique puissance depuis armoire AE01 de tous les équipements alimentés par cette
armoire "chaudières, préparateur, pompe bouclage, pompes secondaires).
Câblage des équipements de sécurité (controleurs de débit et pressostat de manque d'eau...)
Câblage de la régulation selon schéma de l'installation y compris production ECS
Mise à la terre canalisation gaz à la pénétration dans la chaufferie
690
700
Divers
Collecteur des eaux de chasses et de purge acier jusqu'au siphon de sol avec entonnoir au niveau des
soupapes
ENR CONSEIL
ENSEMBLE
ENSEMBLE
ENSEMBLE
3/24/2016
N°
Type
Q
PRIX
UNITAIRE
TOTAL
SOUS-TOTAL
RECAPITULATIF GENERAL :
10
VENTILATION :
TOTAL HT =
130
PLOMBERIE SANITAIRE :
TOTAL HT =
440
CHAUFFERIE :
TOTAL HT =
740
DIVERS :
TOTAL HT =
TOTAL HT =
TVA 20% =
TOTAL TTC =
Métrés indicatifs à contrôler
ENR CONSEIL
3/24/2016
REHABILITATION DE LA PISCINE MUNICIPALE ---LE BOULOU
Limites des prestations, travaux non compris:
LOTS ET TRAVAUX CONCERNES
QUANTITE
Maîtrise d'ouvrage :
Amenée câble téléphonique sous fourreau au niveau de la baie de brassage (après contrôle existant selon besoins)
1
Lot GO :
Tranchée et rebouchage pour alimentation local buvette
Coffret principal de chantier pour installation de chantier
1
1
Lot Chauffage Ventilation Plomberie:
Mise en oeuvre d'une armoire électrique et raccordements des installations CHAUFFERIE depuis le coffret de coupure
normalisé extérieur à la chaufferie.
Raccordement VMC de l'alimentation protégée en attente en CR1 caisson VMC MONO 230 V en combles réalisée par le lot
EG depuis TGBT
1
1
1
BET ENR CONSEIL
3/24/2016

Piscine Le Boulou / Synthèse ventilation VENTILATION

Transcription

Documents pareils

FACTURE

AKT 310 IX - Whirlpool

PROGRAMMA SVOLTO di FRANCESE Prof. Antonella Petillo

VIDAL en ligne eVidal

en PDF - Camping le Fief

950 000 € Propriété 351 Uzès

gère 5 piscines réparties dans tous les quartiers de la ville

HISPANOA.com

La municipalité de Pont-à-Marcq organise pour la 5ème fois son

AKM 901/3 NE
