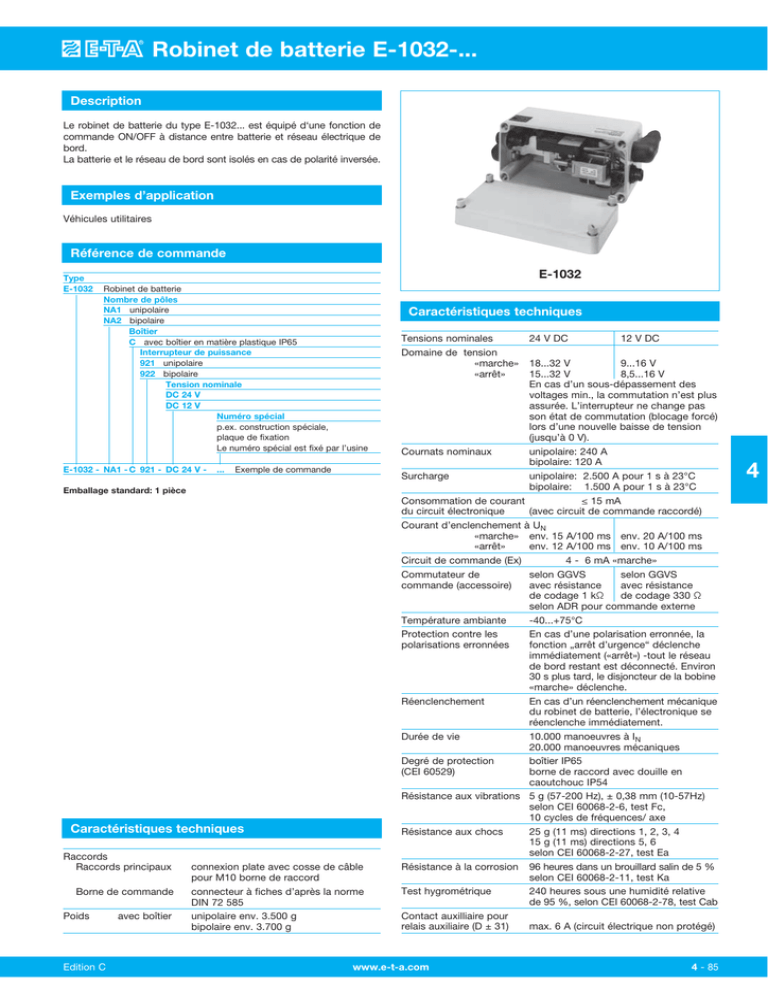

Robinet de batterie E-1032-... 4

Robinet de batterie E-1032-...
Description
Le robinet de batterie du type E-1032... est équipé d‘une fonction de
commande ON/OFF à distance entre batterie et réseau électrique de
bord.
La batterie et le réseau de bord sont isolés en cas de polarité inversée.
Exemples d’application
Véhicules utilitaires
Référence de commande
Type
E-1032
E-1032
Robinet de batterie
Nombre de pôles
NA1 unipolaire
NA2 bipolaire
Boîtier
C avec boîtier en matière plastique IP65
Interrupteur de puissance
921 unipolaire
922 bipolaire
Tension nominale
DC 24 V
DC 12 V
Numéro spécial
p.ex. construction spéciale,
plaque de fixation
Le numéro spécial est fixé par l’usine
E-1032 - NA1 - C 921 - DC 24 V -
...
Exemple de commande
Emballage standard: 1 pièce
Caractéristiques techniques
Raccords
Raccords principaux
Borne de commande
Poids
Edition C
avec boîtier
connexion plate avec cosse de câble
pour M10 borne de raccord
connecteur à fiches d’après la norme
DIN 72 585
unipolaire env. 3.500 g
bipolaire env. 3.700 g
Caractéristiques techniques
Tensions nominales
Domaine de tension
«marche»
«arrêt»
24 V DC
12 V DC
18...32 V
9...16 V
15...32 V
8,5...16 V
En cas d’un sous-dépassement des
voltages min., la commutation n’est plus
assurée. L’interrupteur ne change pas
son état de commutation (blocage forcé)
lors d’une nouvelle baisse de tension
(jusqu’à 0 V).
Cournats nominaux
unipolaire: 240 A
bipolaire: 120 A
Surcharge
unipolaire: 2.500 A pour 1 s à 23°C
bipolaire: 1.500 A pour 1 s à 23°C
Consommation de courant
≤ 15 mA
du circuit électronique
(avec circuit de commande raccordé)
Courant d’enclenchement à UN
«marche» env. 15 A/100 ms env. 20 A/100 ms
«arrêt»
env. 12 A/100 ms env. 10 A/100 ms
Circuit de commande (Ex)
4 - 6 mA «marche»
Commutateur de
selon GGVS
selon GGVS
commande (accessoire)
avec résistance
avec résistance
de codage 1 kΩ
de codage 330 Ω
selon ADR pour commande externe
Température ambiante
-40...+75°C
Protection contre les
En cas d’une polarisation erronnée, la
polarisations erronnées
fonction „arrêt d’urgence“ déclenche
immédiatement («arrêt») -tout le réseau
de bord restant est déconnecté. Environ
30 s plus tard, le disjoncteur de la bobine
«marche» déclenche.
Réenclenchement
En cas d’un réenclenchement mécanique
du robinet de batterie, l’électronique se
réenclenche immédiatement.
Durée de vie
10.000 manoeuvres à IN
20.000 manoeuvres mécaniques
Degré de protection
boîtier IP65
(CEI 60529)
borne de raccord avec douille en
caoutchouc IP54
Résistance aux vibrations 5 g (57-200 Hz), ± 0,38 mm (10-57Hz)
selon CEI 60068-2-6, test Fc,
10 cycles de fréquences/ axe
Résistance aux chocs
25 g (11 ms) directions 1, 2, 3, 4
15 g (11 ms) directions 5, 6
selon CEI 60068-2-27, test Ea
Résistance à la corrosion 96 heures dans un brouillard salin de 5 %
selon CEI 60068-2-11, test Ka
Test hygrométrique
240 heures sous une humidité relative
de 95 %, selon CEI 60068-2-78, test Cab
Contact auxilliaire pour
relais auxiliaire (D ± 31)
max. 6 A (circuit électrique non protégé)
www.e-t-a.com
4 - 85
4
Robinet de batterie E-1032-...
Raccords
E-1032-NA1-… unipolaire
222
serre-câble
max. 30
124
102
15 23
Tmax = 20 Nm
ø11,5
connecteur à fiches
selon DIN 72585
max. 65
M10 couple de
serrage max. 20 Nm
244
max. 15
Plans d’encombrement
20
30
serre-câble
IP00
IP54
73
86
146
Douille en caoutchouc et serre-câble compris dans la livraison
21
Schéma électrique
9,5
31
canal por vis de fixation M6
alimentation
connecteurs à
fiches selon
DIN 72582 tripolaire
batterie +
charge
(-)
2
générateur D+
4
alimentation
batterie
vis de fermeture du couvercle, couple de serrage 2 Nm ± 0,2 Nm
3
(+)
87
batterie -
E-1032électronique
1
- relais 85
(D+)
87a
disjoncteur
encl.
UB
R1
12 V 330 Ω
24 V 1 kΩ
2
2
3
encl. 4…6 mA
86
15
batterie
124
46
102
R1
3
charge
15 23
1
(+)
1
décl.
31
2(-)
85
30
E-1032-NA2-… bipolairee
connecteurs à
fiches selon
DIN 72582 bipolaire
circuit de
commande
ø7
1
ø11
Directions de chocs
222
M10 couple de
serrage max. 20 Nm
244
connecteur à fiches
selon DIN 72585
4
20
30
3
canal por vis de fixation M6
1
21
ø11
ø7
- batterie
86
1
43
73
146
2
9,5
31
- charge
5
6
alimentation
+ batterie
+ charge
vis de fermeture du couvercle, couple de serrage 2 Nm ± 0,2 Nm
4 - 86
Prière de tenir compte de la notice de montage!
www.e-t-a.com
Edition C
Robinet de batterie E-1032-...
Accessoires
Interrupteur ADR avec clapet
Réf.: 0Z223Z000141 12 V
0Z223Z000142 24 V
connecteur
à douille
capot de protection droit
(180°) pour câble gainé
en matière plastique
max.16
contacts à douille étencheité
pour connecteur à de brin
douille
individuel
max. 50
orifices de montage
(avec rondelle d’antirotation)
1
2
3
4
capot de protection coudé (90°)
ø12,4
ø3,2
max. 52
9,3
5 ou 6
fornisseur: AMP
35
1. Connecteur à douille
Réf.: X 221 378 02 bipolaire
X 221 378 01 tripolaire
X 221 378 03 tétrapolaire
31
6,5
ø32,8
ø18,3
max. 29
Interrupteur ADR
avec soufflet
Interrupteur ADR
sans soufflet
Réf. 0Z223Z000143
(IP54 au niveau de la commande)
Réf. 0Z223Z000144
max.16
max.16
2. Contacts à douille pour
connecteur à douille
Réf. Y 306 501 01
17
°
20,7
°
7,8
73,5
12
ø5,9
17
4
3. Étancheité de brin
individuel
Réf. Y 306 502 01
35
35
4. Capot de protection droit (180°)
pour câble gainé en matière plastique
Réf. Y 306 500 01
47,5
6,5
6,5
ø25,8
max. 29
max. 29
orifices de montage
(avec rondelle
d’antirotation)
ø12,4
ø3,2
9,3
5. Capot de protection coudé
90° pour tube ondulé NW10
Réf. Y 306 499 01
6. Capot de protection
coudé (90°) pour câble
gainé en matière plastique
Réf. Y 306 499 02
Kit de raccordement standard pour câble de
commande 0Z112Z000179 comprenant:
(Pièces AMP) adaptès pour un robinet de batterie uni- ou bipolaire
E-1032-..., 12 V DC et 24 V DC
Quantité
1
1
5 + 1 réserve
5 + 1 réserve
2
Edition C
Dénomination
Connecteur à douille tripolaire
Connecteur à douille bipolaire
Contacts à douille pour
connecteur à douille
Étancheité de brin individuel
Capot de protection coudé 90°
pour tube ondulé NW 10
Réf.
X 221 378 01
X 221 378 02
Y 306 501 01
ø25,8
ø25,8
33
42
Y 306 502 01
Y 306 499 01
www.e-t-a.com
4 - 87
Robinet de batterie E-1032-...
4
A notre connaissance, les informations contenues dans cette fiche technique sont exactes et
fiables, malgré tout la société E-T-A n’accepte aucune responsabilité quant à l’utilisation de ce
produit dans les applications qui ne répondent pas aux spécifications définies dans la présente
fiche technique. La société E-T-A se réserve le droit de modifier, à tout moment et dans
l’objectif du progrès technique, les spécifications contenues dans la présente fiche technique.
Les côtes des produits peuvent être modifiées à tout moment, au besoin prière de demander
la nouvelle version de la présente fiche technique avec les tolérances correspondantes. Les
côtes, les caractéristiques, les illustrations et les descriptions correspondent à la dernière
version valable lors de la parution de ce catalogue, mais sont sans garantie. Sous réserve de
modifications, d’erreurs et de fautes d’impression. Les références de commande des appareils
peuvent différer des indications se trouvant sur les fiches signalétiques des appareils.
