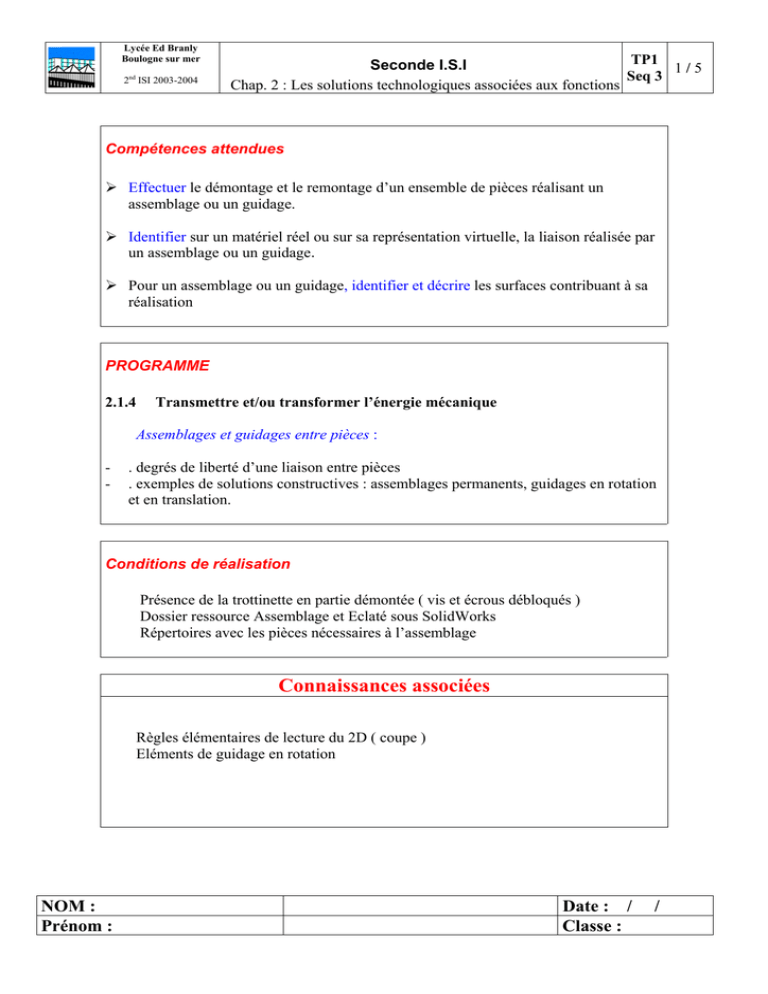

Etude du montage-démontage de la trottinette

Lycée Ed Branly
Boulogne sur mer
nd
2 ISI 2003-2004
TP1
Seconde I.S.I
1/5
Seq 3
Chap. 2 : Les solutions technologiques associées aux fonctions
Compétences attendues
¾ Effectuer le démontage et le remontage d’un ensemble de pièces réalisant un
assemblage ou un guidage.
¾ Identifier sur un matériel réel ou sur sa représentation virtuelle, la liaison réalisée par
un assemblage ou un guidage.
¾ Pour un assemblage ou un guidage, identifier et décrire les surfaces contribuant à sa
réalisation
PROGRAMME
2.1.4
Transmettre et/ou transformer l’énergie mécanique
Assemblages et guidages entre pièces :
-
. degrés de liberté d’une liaison entre pièces
. exemples de solutions constructives : assemblages permanents, guidages en rotation
et en translation.
Conditions de réalisation
Présence de la trottinette en partie démontée ( vis et écrous débloqués )
Dossier ressource Assemblage et Eclaté sous SolidWorks
Répertoires avec les pièces nécessaires à l’assemblage
Connaissances associées
Règles élémentaires de lecture du 2D ( coupe )
Eléments de guidage en rotation
NOM :
Prénom :
Date : /
Classe :
/
TP1
Seq 3
Seconde I.S.I
Chap. 2 : Les solutions technologiques associées aux fonctions
2/5
Etude du montage démontage de la trottinette
Roue avant ( voir document )
1. Démonter manuellement la roue avant de la trottinette
2. Repérer les différentes pièces. Colorier et inscrire leur nom,
d’après la liste ci contre, sur la perspective et la mise en plan de
l’ensemble roue avant
3. Sortir les roulements en tapant légèrement, à l’aide d’un chasse
9
9
9
9
9
9
Axe
Roulements
Vis
Roue
Entretoise
Fourche
goupille, sur l’entretoise
4. Compléter le graphe de montage
1
2
3
4
5
6
Fourche
5. Quelle liaison est ainsi réalisée ? Indiquer les mobilités et représenter le schéma cinématique plan
et en perspective
6. Définir le rôle de l’entretoise ?
A la fin de la séance,
REMONTER SANS SERRER
l’ensemble des pièces
Seconde I.S.I
Chap. 2 : Les solutions technologiques associées aux fonctions
A-A
TP1
Seq 3
A
PLAN D’ENSEMBLE
Dont une demi vue
et une
vue en coupe
( voir ces notions sur le
Guide du dessinateur )
Licence
A
titre éducatif
d'éducation
uniquement
SolidWorks
A
ROUE AVANT
Perspective éclatée
3/5
Seconde I.S.I
Chap. 2 : Les solutions technologiques associées aux fonctions
TP1
Seq 3
Travail sous SolidWorks
♦ Rendez-vous sur les PC et sous SW, ouvrir le fichier roue AV se situant dans le répertoire
Ress-pr sur Serveur2000 ( R:\ ) , Assemblage roue AV
♦ Compléter alors le dessin de la roue en créant, dans le plan 3, une esquisse comme ci dessous
2e opération
3e opération
1e opération
Axe de
symétrie
4e opération
Ligne de
construction
♦ Créer une ligne de construction avant d’effectuer un bossage/base de révolution.
♦ Réaliser les logements pour les 2 roulements après avoir relevé les dimensions sur le réel
Øint.: ____mm Øext.: ____mm épaisseur :____mm
puis sauvegarder dans votre répertoire personnel ( T:\votre numéro élève)
sous la forme RoueAV+votre nom
♦ Fermer le fichier puis cliquer sur Nouveau
assemblage, OK,
insertion, composant, depuis un fichier Æ dans le répertoire
Ress-pr sur Serveur2000 ( R:\ ) , Assemblage roue AV
insérer au fur et à mesure les 5 pièces ci contre nécessaires au montage.(
attention, le fichier roueAV+votre nom se situe dans votre répertoire
personnel )
4/5
Seconde I.S.I
Chap. 2 : Les solutions technologiques associées aux fonctions
TP1
Seq 3
5/5
Choix du roulement
♦ A l’aide du Guide du Dessinateur Industriel et des dimensions précédemment relevées, indiquer la
désignation d’un roulement normalisé ( voir dans le chapitre Roulement ainsi que les tableaux en fin de
chapitre)
___BC___ ____
♦ Insérer alors, parmi les 4 propositions, le bon roulement
dans votre assemblage
Réalisation d’un assemblage et d’un éclaté
♦ Avant de réaliser l’assemblage, vous allez devoir découvrir le principe de construction à partir d’un
exemple nommé CARDAN se situant dans le répertoire Ress-pr sur Serveur2000 ( R:\ )
APPRENTISSAGE ASSEMBLAGE. Ouvrir ce fichier et suivre les instructions du dossier
ressources
♦ L’exemple étant complètement terminé, enregistrer sous votre répertoire personnel
♦ Appliquer ces nouvelles connaissances pour effectuer l’assemblage de la roue avant de trottinette.
Visualiser le mouvement restant de la roue avec l’outil Déplacer
♦ Réaliser un éclaté comme représenté sur la feuille 3
♦ Réaliser une sortie imprimante sur un format
A4V avec
9 un cartouche
9 l’assemblage
9 l’éclaté
comme représenté sur la figure ci contre.
Remarque : Réduire l’échelle des vues ci
nécessaire
♦ Sur votre sortie imprimante, colorier
♦ en rouge les surfaces cylindriques
♦ en vert les surfaces planes
contribuant à la réalisation de la liaison
2nde ISI
FormatA4 Ech :
Lycée Ed. BRANLY Boulogne s/m
