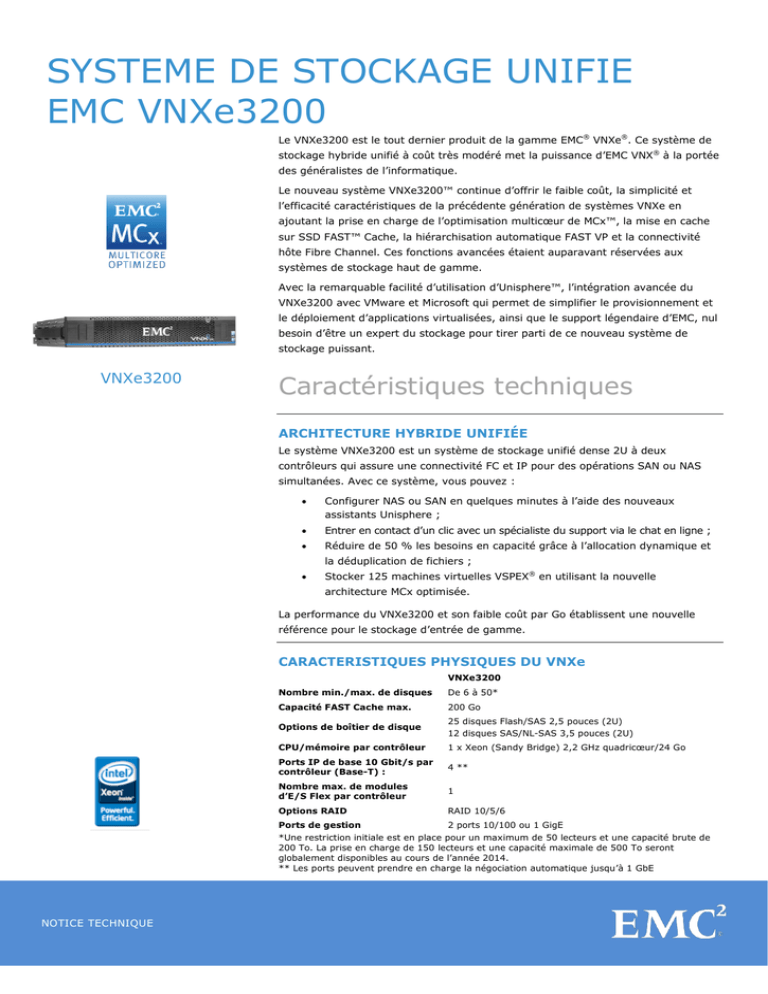

SYSTEME DE STOCKAGE UNIFIE EMC VNXe3200

SYSTEME DE STOCKAGE UNIFIE
EMC VNXe3200
Le VNXe3200 est le tout dernier produit de la gamme EMC® VNXe® . Ce système de
stockage hybride unifié à coû t très modéré met la puissance d’EMC VNX® à la portée
des généralistes de l’informatique.
Le nouveau systè me VNXe3200™ continue d’offrir le faible coû t, la simplicité et
l’efficacité caractéristiques de la précédente génération de systèmes VNXe en
ajoutant la prise en charge de l’optimisation multicœur de MCx™, la mise en cache
sur SSD FAST™ Cache, la hiérarchisation automatique FAST VP et la connectivité
hô te Fibre Channel. Ces fonctions avancées étaient auparavant réservées aux
systèmes de stockage haut de gamme.
Avec la remarquable facilité d’utilisation d’Unisphere™, l’intégration avancée du
VNXe3200 avec VMware et Microsoft qui permet de simplifier le provisionnement et
le déploiement d’applications virtualisées, ainsi que le support légendaire d’EMC, nul
besoin d’être un expert du stockage pour tirer parti de ce nouveau système de
stockage puissant.
VNXe3200
Caractéristiques techniques
ARCHITECTURE HYBRIDE UNIFIÉ E
Le système VNXe3200 est un système de stockage unifié dense 2U à deux
contrô leurs qui assure une connectivité FC et IP pour des opérations SAN ou NAS
simultanées. Avec ce système, vous pouvez :

Configurer NAS ou SAN en quelques minutes à l’aide des nouveaux
assistants Unisphere ;

Entrer en contact d’un clic avec un spécialiste du support via le chat en ligne ;

Réduire de 50 % les besoins en capacité grâce à l’allocation dynamique et
la déduplication de fichiers ;

Stocker 125 machines virtuelles VSPEX® en utilisant la nouvelle
architecture MCx optimisée.
La performance du VNXe3200 et son faible coû t par Go établissent une nouvelle
référence pour le stockage d’entrée de gamme.
CARACTERISTIQUES PHYSIQUES DU VNXe
VNXe3200
Nombre min./max. de disques
De 6 à 50*
Capacité FAST Cache max.
200 Go
Options de boîtier de disque
25 disques Flash/SAS 2,5 pouces (2U)
12 disques SAS/NL-SAS 3,5 pouces (2U)
CPU/mé moire par contrô leur
1 x Xeon (Sandy Bridge) 2,2 GHz quadricœur/24 Go
Ports IP de base 10 Gbit/s par
contrô leur (Base-T) :
4 **
Nombre max. de modules
d’E/S Flex par contrôleur
1
Options RAID
RAID 10/5/6
Ports de gestion
2 ports 10/100 ou 1 GigE
*Une restriction initiale est en place pour un maximum de 50 lecteurs et une capacité brute de
200 To. La prise en charge de 150 lecteurs et une capacité maximale de 500 To seront
globalement disponibles au cours de l’anné e 2014.
** Les ports peuvent prendre en charge la né gociation automatique jusqu’à 1 GbE
NOTICE TECHNIQUE
LIMITES DU SYSTÈ ME ET PRISE EN CHARGE
Nombre de LUN de pool prises
en charge
Jusqu’à 512
Taille maximale des LUN
16 To
Taille maximale des systè mes
de fichiers
16 To
Capacité brute totale
200 To* (* restriction initiale)
Nombre max. de systè mes de
fichiers
500
CONNECTIVITE DU VNXe3200
Le VNXe3200 offre des options de connectivité flexibles par l’intermédiaire de
modules d’E/S Flex, permettant d’ajouter des ports Fibre Channel pour prendre en
charge une connectivité hô te supplémentaire.
OPTIONS DE MODULE D’E/S FLEX
Modules d’E/S
VNXe3200
Module Fibre Channel 8 Gbit/s
4 ports par module
CONNECTIVITE BACK-END (DISQUE)
Chaque processeur de stockage comporte deux ports SAS x4 6 Gbit/s, permettant
de connecter des boîtiers d’extension de disques supplémentaires.
LONGUEURS MAXIMALES DE CABLE
Longueur du câble SAS (de boîtier à boîtier) : 6 mètres
BOITIERS DAE PRIS EN CHARGE
Le VNXe3200 prend en charge un ou plusieurs des boîtiers DAE suivants :
NOTICE TECHNIQUE
Extension 12 disques VNXe3200
Extension 25 disques
VNXe3200
Boîtiers de disques
SAS, NL-SAS, Flash 3,5 pouces (2U)
SAS, Flash 2,5 pouces (2U)
Quantité de disques
12
25
Interface de contrô leur
SAS 6 Gbit/s
SAS 6 Gbit/s
DISQUES PRIS EN CHARGE
100 Go*
200 Go*
300 Go
600 Go
NL de 4 To
600 Go
NL de 2 To
SAS 6 Gbit/s
SAS 6 Gbit/s SAS 6 Gbit/s
600 Go
(15 000 t/
min)
600 Go
(10 000 t/
min)
2 To
(7 200 t/
min)
4 To
(7 200 t/
min)
Interface
SAS 6 Gbit/s SAS 6 Gbit/s SAS 6 Gbit/s SAS 6 Gbit/s
Capacité
(t/min)
100 Go
(Flash)
200 Go
(Flash)
Capacité
formaté e*
91,69 Go
183,41 Go
268,37 Go
536,77 Go
536,77 Go
1823,56 Go
3668,55 Go
Encombrement
2,5 pouces,
3,5 pouces
2,5 pouces,
3,5 pouces
2,5 pouces,
3,5 pouces
3,5 pouces
2,5 pouces
3,5 pouces
3,5 pouces
Hauteur
2,54 cm
2,54 cm
2,54 cm
2,54 cm
2,54 cm
2,54 cm
2,54 cm
Mé moire
tampon
s.o., SSD
s.o., SSD
16 Mo (min.) 16 Mo (min.)
16 Mo (min.) 128 Mo
128 Mo
Tampon
vers/depuis
support
260 Mo/s
260 Mo/s
97 Mo/s
150 Mo/s
93 Mo/s
84 Mo/s
84 Mo/s
SP vers/depuis
mé moire
tampon
600 Mo/s
(max.)
600 Mo/s
(max.)
600 Mo/s
(max.)
600 Mo/s
(max.)
600 Mo/s
(max.)
600 Mo/s
(max.)
600 Mo/s
(max.)
Recherche
moyenne
s.o.
s.o.
3,5 ms en
lecture
4 ms en
é criture
3,4 ms en
lecture
3,9 ms en
é criture
3,7 ms en
lecture
4,2 ms en
é criture
8,2 ms en
lecture
9,2 ms en
é criture
8,5 ms en
lecture
9,5 ms en
é criture
Latence de la
rotation
s.o.
s.o.
2 ms
2 ms
3 ms
4,17 ms
4,16 ms
300 Go
(15 000 t/
min)
* Les disques Flash 100/200 Go sont disponibles dans les versions prises en charge de FAST Cache et FAST VP.
PROTOCOLES PRIS EN CHARGE
CIFS (SMB 1, SMB 2 et SMB 3), NFSv3, iSCSI, Fibre Channel
NLM (Network Lock Manager) versions 3 et 4
RIP (Routing Information Protocol) versions 1 et 2
SNMP (Simple Network Management Protocol)
NDMP (Network Data Management Protocol) versions 1 à 4
ARP (Address Resolution Protocol)
ICMP (Internet Control Message Protocol)
SNTP (Simple Network Time Protocol)
LDAP (Lightweight Directory Access Protocol)
SYSTEMES D’EXPLOITATION SERVEUR PRIS EN CHARGE
Apple MAC O/S 10.8 ou version ultérieure
Citrix XenServer 6.1
HP-UX
IBM AIX
IBM VIOS 2.2, 2.3
Microsoft Windows Server 2008, Windows Server 2008 R2+
Windows Server 2012, Windows Server 2012 R2*
Microsoft Windows 7, Microsoft Windows 8 et Vista
Microsoft Hyper-V
Novell Suse Enterprise Linux
Oracle Linux
Red Hat Enterprise Linux
Solaris 10 x86, Solaris 10 Sparc
Solaris 11 et 11.1 pris en charge, SPARC & x86
VMware® ESXi5®
* Interopérabilité de base uniquement
LOGICIELS VNXe
Le VNXe prend en charge un large éventail de fonctions de stockage avancées.
Lorsqu’elles ne sont pas incluses en standard, ces fonctions sont disponibles à
l’achat par l’intermédiaire de divers packages logiciels. Vous trouverez davantage
d’informations sur les fonctionnalités et les packages logiciels disponibles dans la
fiche produit consacrée aux suites logicielles VNXe.
Package de logiciels de base VNXe3200 : gestion et surveillance standard
intégrées de tous les aspects des systèmes VNXe, y compris l’environnement
d’exploitation (OE)*, tous les protocoles (voir liste ci-dessus), Unisphere
Management avec prise en charge intégrée, Unisphere Central, logiciel VNXe
Monitoring & Reporting, Unified Snapshots, déduplication et compression de fichiers,
Thin Provisioning, Event Enabler (Common Anti-Virus), File Level retention
FAST Suite
FAST VP, FAST Cache
PowerPath
É quilibrage intelligent de la charge et logiciel multipathing pour les environnements
de stockage en réseau
ESI (EMC Storage Integrator for Windows)
Microsoft MMC, applets de commande PowerShell, SCOM, plug-in SCO.
*L’environnement d’exploitation VNXe3200 est proposé sous licence payante.
FONCTIONNALITES DE CONNECTIVITE CLIENT
Accès aux fichiers via les protocoles NFS et CIFS
Accès aux blocs via iSCSI et FC
Agrégation de liens (IEEE 802.3ad) – Accès aux fichiers uniquement
FailSafe Networking
LAN virtuel (IEEE 802.1q)
NSM (Network Status Monitor) version 1
Portmapper version 2
Client NIS (Network Information Service)
Prise en charge du système de fichiers DFS Microsoft comme nœud serveur ou
serveur racine
Prise en charge native de Windows 2000/2003/2008 R2
Signature LDAP pour Windows
INTÉ GRATION VMWARE
VMware vStorage APIs for Array Integration (VAAI) pour les modes fichier et bloc :
améliore les performances grâce à une optimisation des opérations exécutées sur la
baie VASA.
vStorage APIs for Storage Awareness (VASA) : permet la reconnaissance du
stockage pour les administrateurs VMware.
CARACTÉ RISTIQUES É LECTRIQUES DU VNXe
Exigences
Boîtier
processeur
VNXe3200
(disques
3,5 pouces)
Boîtier
processeur
VNXe3200
(disques
2,5 pouces)
Boîtier
d’extension
VNXe3200
(12 disques
3,5 pouces)
Boîtier
d’extension
VNXe3200
(25 disques
2,5 pouces)
Tension secteur
De 100 à
240 VCA
± 10 %,
monophasé ,
47 à 63 Hz
De 100 à
240 VCA
± 10 %,
monophasé ,
47 à 63 Hz
De 100 à
240 VCA
± 10 %,
monophasé ,
47 à 63 Hz
De 100 à
240 VCA
± 10 %,
monophasé ,
47 à 63 Hz
Courant secteur
CA
5,2 A max. à
100 VCA,
2,6 A max. à
200 VCA
4,93 A max. à
100 VCA,
2,47 A max. à
200 VCA
2,5 A max. à
100 VCA,
1,3 A max. à
200 VCA
2,5 A max. à
100 VCA,
1,3 A max. à
200 VCA
Consommation
é lectrique
520 VCA
(470 W) max.
493 VCA (443
W) max.
250 VCA
(240 W) max.
250 VCA
(230 W) max.
Exigences
Boîtier
processeur
VNXe3200
(disques
3,5 pouces)
Boîtier
processeur
VNXe3200
(disques
2,5 pouces)
Boîtier
d’extension
VNXe3200
(12 disques
3,5 pouces)
Boîtier
d’extension
VNXe3200
(25 disques
2,5 pouces)
Facteur de
puissance
0,98 min.
charge totale,
basse tension
0,98 min.
charge totale,
basse tension
0,98 min.
charge totale,
basse tension
0,98 min.
charge totale,
basse tension
Dissipation
thermique
1,69 x 106 J/h,
(1 604 BTU/h)
max.
1,59 x 106 J/h,
(1 512 BTU/h)
max.
8,64 x 105 J/h,
(820 BTU/h)
max.
8,28 x 105 J/h,
(785 BTU/h)
max.
Fusible 15 A sur
chaque source
d’alimentation,
proté geant les
deux phases
Fusible 15 A sur
chaque source
d’alimentation,
proté geant les
deux phases
Fusible 15 A sur
chaque source
d’alimentation,
proté geant les
deux phases
Fusible 10 A sur
chaque source
d’alimentation,
proté geant les
deux phases
Type
d’entrée CA
Prise femelle
CEI320-C14
(par
alimentation)
Prise femelle
CEI320-C14
(par
alimentation)
Prise femelle
CEI320-C14
(par
alimentation)
Prise femelle
CEI320-C14
(par
alimentation)
Temps de
commutation
12 ms min.
12 ms min.
30 ms min.
30 ms min.
Partage du
courant
± 5 % de la
charge totale
(entre
alimentations)
± 5 % de la
charge totale
(entre
alimentations)
± 15 % de la
charge totale
(entre
alimentations)
± 10 % de la
charge totale
(entre
alimentations)
Protection CA
DIMENSIONS (APPROXIMATIVES) DU VNXe
Dimensions
(H/l/L)
Poids (max.)
Boîtier
processeur
VNXe3200
(disques
3,5 pouces)
Boîtier
processeur
VNXe3200
(disques
2,5 pouces)
Boîtier
d’extension
VNXe3200
(12 disques
3,5 pouces)
Boîtier
d’extension
VNXe3200
(15 disques
2,5 pouces)
8,64 cm x
44,45 cm x
50,8 cm
8,64 cm x
44,45 cm x
43,18 cm
8,64 cm x
44,45 cm x
50,8 cm
8,76 cm x
44,45 cm x
33,02 cm
31,4 kg
21,5 kg
23,6 kg
21,8 kg
CONDITIONS AMBIANTES
(RESPECT DES NORMES ASHRAE SUR LES APPAREILS DE
CLASSE A4)
Plage de
fonctionnement
recommandé e
Plage de
fonctionnement
continu accepté e
Plage de
fonctionnement
é tendu accepté e
Limites dans lesquelles l’équipement
fonctionne de la maniè re la plus
fiable possible tout en permettant
un rendement é nergé tique
raisonnable du datacenter.
De 18 °C à 27 °C à un point de
rosé e de 5,5 °C jusqu’à un taux
d’humidité relative de 60 % avec
point de rosé e de 15 °C.
Des techniques permettant
d’économiser de l’énergie dans le
datacenter (refroidissement gratuit
par exemple) peuvent ê tre
employées pour améliorer l’efficacité
globale du datacenter. L’application
de ces techniques peut entraîner le
non-respect des plages
recommandé es, mais toujours dans
les limites de fonctionnement
continu accepté es. L’équipement
peut fonctionner sans limites de
temps dans cette plage.
De 10 °C à 35 °C à un taux
d’humidité relative de 20 % à
80 % avec point de rosé e maximal
de 21 °C (tempé rature humide
maximale). Abaissez la tempé rature
sè che maximale accepté e de 1 °C
par tranche de 300 m à une
altitude supé rieure à 950 m.
Pendant certaines pé riodes de
l’année, il se peut que les limites de
fonctionnement continu ne soient
pas respecté es, mais que les valeurs
soient comprises dans les limites
des deux plages de fonctionnement
é tendu. L’utilisation de l’équipement
dans cette plage est limité e à
≤10 % ou ≤1 % des heures de
fonctionnement annuelles.
De 5 °C à 10 °C et de 35 °C à 40 °C
(sans exposition directe de
l’é quipement au soleil) avec point
de rosé e de -12 °C et un taux
d’humidité relative de 8 % à 85 %
avec point de rosé e de 24 °C
(tempé rature humide maximale).
En dehors de la plage de
fonctionnement continu accepté e
(10 °C à 35 °C), le systè me peut
fonctionner à des tempé ratures
descendant jusqu’à 5 °C ou
montant jusqu’à 40 °C pendant un
maximum de 10 % des heures de
fonctionnement annuelles. Le
systè me peut en outre fonctionner
à des tempé ratures atteignant
45 °C pendant un maximum de
1 % des heures de fonctionnement
annuelles. Pour les tempé ratures
situé es entre 40 °C et 45 °C, abaissez
la tempé rature sè che maximale de
1 °C par tranche de 175 m à une
altitude supé rieure à 950 m.
Exceptions à la
plage de
fonctionnement
é tendu accepté e
Lors d’une utilisation de l’équipement
dans la plage de fonctionnement
étendu acceptée, les performances du
système sont garanties pendant que
ce dernier est en attente ou en cours
d’entretien.
Gradient de
tempé rature :
20 °C/h
Altitude
3 050 m
Dans certains cas trè s rares, il est
recommandé de différer l’entretien
des boîtiers de disques 2,5 et
3,5 pouces lorsque les
tempé ratures dé passent 40 °C.
Déclaration de conformité
Cet équipement informatique est compatible avec les
réglementations/normes applicables en matière de
compatibilité CEM (compatibilité électromagnétique) et de
sécurité du produit obligatoires dans les pays où le produit
est vendu. La compatibilité CEM est basée sur le FCC
partie 15, ainsi que sur les normes CISPR22/CISPR24 et
EN55022/EN55024, y compris les variations internationales
applicables. Les produits de classe compatibles CEM sont
commercialisés en vue d’une utilisation dans des
environnements tertiaires, industriels et commerciaux. La
compatibilité en matière de sécurité du produit est basée sur
les normes CEI 60950-1 et EN60951-1, y compris les
variations internationales applicables.
Long View Systems
555 - 17th Street, Suite 900
Denver, CO 80202
Canada
http://longviewsystems.com
NOUS
CONTACTER
Pour découvrir comment les
produits, services et solutions
EMC peuvent vous aider à
relever vos défis informatiques
et métiers, contactez un
responsable de compte EMC ou
un revendeur agré é, ou visitez
l’EMC Store
Cet équipement informatique est compatible avec la
directive européenne RoHS 2011/65/EU.
Les périphériques individuels utilisés dans ce produit sont
approuvés sous un identificateur de modèle réglementaire
unique apposé sur l’étiquette de classement de chaque
périphérique individuel, lequel peut différer des noms de
commercialisation ou de gamme de produits indiqués dans
cette fiche produit.
Pour plus d’informations, voir https://support.emc.com, sous
l’onglet Safety & EMI Compliance Information.
EMC2, EMC, le logo EMC, FAST, MCx, Unisphere, VNXe, VNXe3200, VNX et VSPEX sont des
marques déposées ou des marques commerciales d’EMC Corporation aux États-Unis et dans
d’autres pays. VMware, ESX et le logo VMware sont des marques déposées ou des marques
commerciales de VMware, Inc. aux É tats-Unis et dans d’autres juridictions. Intel, le logo Intel,
Xeon et Xeon Inside sont des marques commerciales ou des marques déposées d’Intel
Corporation aux É tats-Unis et dans d’autres pays. Toutes les autres marques cité es dans le
pré sent document sont la proprié té de leurs dé tenteurs respectifs. © Copyright 2010, 2014
EMC Corporation. Tous droits ré servé s. 05/14 Notice technique H8515.12
EMC estime que les informations figurant dans ce document sont exactes à la date de
publication. Ces informations sont modifiables sans pré avis.
EMC Computer Systems France
River Ouest, 80 Quai Voltaire, CS 21002, 95876 Bezons CEDEX
Té l. : +33 1 39 96 90 00 Fax : +33 1 39 96 99 99
http://france.emc.com
