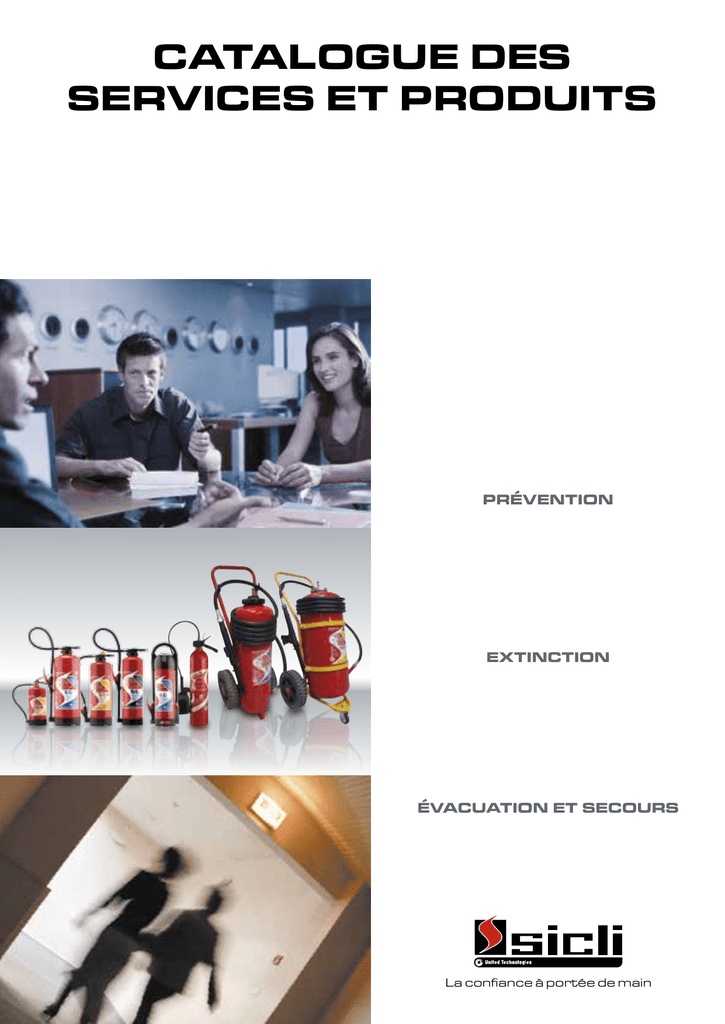

CATALOGUE DES
SERVICES ET PRODUITS
PRÉVENTION
EXTINCTION
ÉVACUATION ET SECOURS
La confiance à portée de main
2
EDITORIAL
Chers clients,
Chubb France est à votre écoute et est fier de vous présenter ce catalogue conçu pour vous accompagner
dans la mise en œuvre de vos solutions de prévention. La gamme de produits Sicli est complète et couvre
les besoins des plus simples aux plus complexes en matière de solutions de sécurité. Nous savons à quel
point le choix de la solution la plus adaptée est cruciale dans l’atteinte des objectifs de protection des risques
d’incendie. Nous avons donc conçu ce catalogue comme un outil clair, simple, pédagogique, une aide au
choix.
Ce catalogue vous a été remis par un de nos experts. Il est le garant de la relation avec vous et se tient à votre
disposition pour répondre à vos questions et vous accompagner. N’hésitez pas à le contacter car son conseil,
ses connaissances et son professionnalisme vous seront précieux.
Nous vous souhaitons bonne lecture et vous remercions de votre confiance.
La direction
marketing & communication
Catalogue des services et produits
3
  Conseil et formation
Numéro 1 français dans le domaine de la formation et du conseil à la
sécurité et sécurité incendie.
100 formateurs conseils répartis sur le territoire national.
10 conseillers techniques.
28 unités mobiles de formation.
Des innovations constantes (Cofeasy, Mobifeu+,...).
Des formations qualifiantes et diplômantes.
  Éclairage de sécurité
1er réseau pour la maintenance NF en conformité avec la norme NF
C 71-830.
600 techniciens qualifiés, formés spécifiquement sur les B.A.E.S.
(Blocs Autonomes d'Eclairage de Sécurité) multimarques.
Une offre complète pour le remplacement du matériel.
  Détection
Plus de 250 000 détecteurs installés par an.
L’offre produit la plus complète du marché : du plus petit équipement
d’alarme jusqu’au plus grand système de sécurité incendie.
L’évolution maîtrisée des installations existantes.
La simplicité d’exploitation.
S’appuyant sur
l’expertise de nos
deux marques :
Chubb et Sicli,
nous vous proposons
une offre unique de
solutions de sécurité :
- Détection incendie
- Extinction
Automatique
par gaz
- Brouillard d’eau
  Extinction automatique
Plus de 1 000 zones protégées par an.
Une offre complète d’agents extincteurs.
Une offre complète de tableaux d’extinction (d.e.c.t.).
Des solutions uniques de mise en œuvre pour une installation maîtrisée.
- Éclairage
de sécurité
- Désenfumage
- Extincteurs
- RIA
- Plans de sécurité
- Conseil et formation
  Brouillard d'eau
Le système HI-FOG® est une solution moderne et hautement efficace
pour la plupart des types de feux aussi bien pour les applications terrestres que maritimes. Il contrôle le feu en pulvérisant un fin brouillard
d’eau. Avec plus de 7 000 tests et essais au feu validés par l’obtention d’un grand nombre d'approbations et plus de 15 000 systèmes
installés et réceptionnés avec succès à travers le monde, le système
HI-FOG® est le système brouillard d’eau le plus performant.
4
UNE SOLUTION
pour chaque application
Extincteurs  
1er réseau pour la maintenance.
900 techniciens qualifiés.
Plus de 4,5 millions d’extincteurs entretenus.
Une gamme complète d’extincteurs conformes à la norme EN3.
Parmi toutes ces
solutions, il y a
celle qui vous
correspond.
Que votre
environnement
soit résidentiel,
tertiaire, industriel
ou public (E.R.P.)
nous personnalisons
nos solutions.
Robinets Incendie Armés  
1er réseau pour la maintenance.
Plus de 160 000 RIA vérifiés.
Une offre complète de RIA adaptables à tous types d'installations.
Une entreprise
organisée autour
de la qualité pour
vous satisfaire.
Grâce à des produits
et systèmes certifiés,
des qualifications
"d'installateur et
mainteneur", nous
garantissons un
haut niveau de
performance.
Désenfumage  
Plus de 160 000 exutoires vérifiés.
Des équipes spécialisées pour intervenir de l'installation initiale à la
maintenance en passant par la mise en conformité.
Plans de sécurité  
Plus de 60 000 plans réalisés par an.
Plus de 80 références.
Une gamme très large adaptée aux spécificités des établissements et
aux demandes des clients.
5
6
CATALOGUE DES SERVICES ET PRODUITS
SOMMAIRE
PRÉVENTION .....................................................................................................................
8
EXTINCTION .................................................................................................................... 38
ÉVACUATION ET SECOURS .......................................................................... 100
INDEX ................................................................................................................................. 136
7
8
PRÉVENTION
SOMMAIRE
Conseil et formation .................................................................................................................................................. 10
Conseil ....................................................................................................................................................................................... 11
Formation ................................................................................................................................................................................... 12
Plans, consignes et registres de sécurité .................................................................................................................. 14
Plans de sécurité ........................................................................................................................................................................ 16
Dossier d'étude .......................................................................................................................................................................... 16
Plans d'intervention .................................................................................................................................................................... 17
Plans d'évacuation ...................................................................................................................................................................... 18
Dossiers et plans particuliers ...................................................................................................................................................... 19
Les différents concepts graphiques ............................................................................................................................................ 21
Les différents supports de finition ............................................................................................................................................... 22
Consignes de sécurité ................................................................................................................................................................. 23
Registres et documents de sécurité ............................................................................................................................................ 25
Signalisations ........................................................................................................................................................... 26
Signalisation de sécurité ............................................................................................................................................................. 27
Signalisation de sécurité complémentaire ................................................................................................................................... 32
Signalisation d'évacuation .......................................................................................................................................................... 35
Signalisation de secours ............................................................................................................................................................. 37
PRÉVENTION
9
CONSEIL ET FORMATION
Il appartient à l'employeur de supprimer ou de réduire les risques professionnels afin d'assurer la
sécurité des salariés et de protéger leur santé.
Pour ce faire, il doit prendre les mesures appropriées et
les mettre en œuvre conformément aux principes généraux de prévention énumérés par le Code du travail.
> CONTEXTE RÉGLEMENTAIRE
  Établissements recevant des travailleurs (Code du travail)
Article R4121-1 du code du travail
L'employeur transcrit et met à jour dans un document unique les résultats de l'évaluation des risques pour la santé et la
sécurité des travailleurs à laquelle il procède en application de l'article L. 4121-3. Cette évaluation comporte un inventaire
des risques identifiés dans chaque unité de travail de l'entreprise ou de l'établissement.
Evaluation des risques incendie
et des risques de malveillance
Plan de prévention et évaluation
des risques des entreprises extérieures
Article R4511-5 et suivants du code du travail
Evaluation des risques d’explosion
Article R4227-46 et suivants du code du travail
La mise à jour du document unique d'évaluation des risques est réalisée :
1° Au moins chaque année ;
2° Lors de toute décision d'aménagement important modifiant les conditions de santé et de sécurité ou les conditions de
travail, au sens de l'article L. 4612-8 ;
3° Lorsqu'une information supplémentaire intéressant l'évaluation d'un risque dans une unité de travail est recueillie.
Article L4141-2 du code du travail
Formation
L'employeur organise une formation pratique et appropriée à la sécurité au bénéfice :
1° Des travailleurs qu'il embauche ;
2° Des travailleurs qui changent de poste de travail ou de technique ;
3° Des salariés temporaires, à l'exception de ceux auxquels il est fait appel en vue de l'exécution de travaux urgents
nécessités par des mesures de sécurité et déjà dotés de la qualification nécessaire à cette intervention ;
4° A la demande du médecin du travail, des travailleurs qui reprennent leur activité après un arrêt de travail d'une durée
d'au moins vingt et un jours.
Cette formation est répétée périodiquement dans des conditions déterminées par voie réglementaire ou par convention
ou accord collectif de travail.
- La formation à la sécurité concourt à la prévention des risques professionnels.
Elle constitue l'un des éléments du programme annuel de prévention des risques professionnels prévu au 2° de l'article
L. 4612-16.
  Établissements recevant du public (Règlement de sécurité des ERP)
Organisation et formation
10
Les articles généraux MS45 à 52 et les articles particuliers pour chaque type d’ERP, définissent les principes d’organisation et de formation des équipes de sécurité et personnels.
Arrêté du 2/05/2005 : SSIAP
Conseil
Chubb Conseil & Formation, avec son équipe d’ingénieurs
conseil, est en mesure de vous accompagner dans les différentes phases de votre politique de prévention, que ce soit
pour la création d’un dossier d’analyse des risques (document
unique) ou plus globalement, lors d’un audit suivi de recommandations sur votre organisation sécurité.
Notre mission consiste à vous aider à :
• Évaluer les risques présents dans votre entreprise
• Analyser et préconiser un plan d'amélioration de la sécurité
Nos principaux domaines d'application sont :
• La sécurité contre le risque incendie
• La sécurité contre le risque explosion
• La santé, sécurité et conditions de travail
> EXEMPLES DE PRESTATIONS
  Évaluation des risques
incendie/explosion
  Audit des signalisations
de sécurité
  Mise en place du Document
Unique d’évaluation des risques
et conditions de travail
Objectif : Réaliser un état des lieux des dispositifs de sécurité existants dans votre établissement et définir son niveau de conformité.
Prestation conforme aux articles L4121-1 et R
4427-46 du code du travail.
Objectif : Identifier les réglementations en vigueur et adapter l’ensemble de la signalisation
aux particularités de l’établissement.
Signalisation : Plans de sécurité, consignes,
signalisation lumineuse, signalisation sonore,
signalisation complémentaire.
Objectif : Étude de sécurité en application de
l’article R4121-1 et 2 du code du travail.
Organisation : La mission se déroule en 3
phases.
Organisation : Entretiens avec les divers responsables et visite complète de l’établissement.
Plan d’amélioration du risque.
Inventaire des moyens de protection et de
secours.
Définition des priorités et délais d’application
des mesures.
Proposition d’un plan d’action.
Organisation : Visite complète et détaillée des
locaux en présence du chargé de sécurité.
Remise d’un rapport détaillé et confidentiel.
Localisation précise de tous les éléments
conseillés.
Mission réalisée sur la base de la norme NF
X-08-030.
Conclusion : Appréciation d’ensemble sur le
niveau de sécurité.
Remise d’un rapport écrit complet, informatisé
et confidentiel.
Tableau Forces/faiblesses.
2) Phase étude :
Analyse des risques.
Élaboration des fiches de postes.
Évaluation des risques courants.
Évaluation des risques accidentels.
Évaluation des risques des entreprises extérieures.
3) Phase application :
Remise du dossier confidentiel.
Proposition de visite d’actualisation.
Réf. : ATSI/ATEX
1) Phase visite :
Travaux d’analyse, d’observation et de recueil
d’informations.
Entretiens avec les personnes impliquées.
Compilation des données disponibles.
Réf. : SIGNAL
Réf. : D.U.
En savoir plus sur :
PRÉVENTION
www.chubbsecurite.com
11
Formation
Chubb Conseil & Formation propose plus de 100 stages de formation. Ces différents stages répondent à l’ensemble des besoins
des entreprises et collectivités locales et leur permettent de répondre à leurs obligations réglementaires ou encore, de les
dépasser.
L a gamme de stages proposée couvre les aspects opérationnels et organisationnels en matière de :
• Santé, sécurité au travail, secourisme.
3 formules de formation sont proposées pour plus de souplesse :
• Dans nos centres spécialisés.
• En unités mobiles.
• Sécurité incendie / explosion.
• Dans vos locaux.
Les
• Près de 100 formateurs sur l’ensemble du territoire national.
• 25 unités mobiles de formation.
• 1 plateau technique dédié à la formation des équipes d’intervention.
• Des innovations constantes (Cofeasy, bac feux propres).
• Des formations qualifiantes et diplomantes (SSIAP,…).
Nous sommes référencés :
- Par le Ministère de l’intérieur, via les préfectures, pour assurer les formations diplômantes SSIAP (arrêté du 2 mai 2005) des niveaux 1,2 et 3.
- Par la Direction Régionale du Travail pour les formations CHSCT.
- En tant qu’organisme de formation enregistré n°11950501495.
- Nous sommes habilités par l'INRS.
> EXEMPLES DE FORMATIONS
  Risques liés aux activités physiques : Les postures
Désignation
Référence
Les postures dans
l’univers bureautique
PUIB
Les postures dans
l’univers industriel
PUIB
Objectif
Programme
Acquisition et perfectionnement des connaissances.
Théorie : Risques, Prévention, Rappel sur
l’anatomie du corps, conseil d’aménagement
du poste de travail, environnement du travail,
petites manutentions au bureau.
Savoir adopter les gestes et postures corrects
au cours du travail.
Connaître le fonctionnement de son dos et
savoir analyser ses mouvements et postures.
Pratique : techniques gestuelles, rationalisation lors de rangement de dossiers,
traitement gymnique et prévention des lombalgies et autres troubles, apprentissage des
gestes et postures. Pratique sur des postes
réels de travail, mouvements d’étirement,
relâchement.
Durée et nbre
de participants
Lieu
1/2 journée
12 personnes maximum
En entreprise
1/2 journée
12 personnes maximum
En entreprise
12
Formation
  Initiation à l’utilisation des extincteurs en Cofimobile
Couverture nationale assurée par 25 Unités Mobiles
Désignation
Cofimobile
Référence
FRCM
Objectif
Durée et nbre
de participants
Programme
Théorie : Présentation de plans et consignes. Théorie : Présentation des plans et consignes.
Conduite à tenir en cas d’incendie. Thème Conduite à tenir en cas de début d’incendie
vidéo adapté à l’activité de l’établissement.
avec mises en situation.
Pratique : Mode d’emploi des extincteurs. Analyse du comportement des individus et
Exercices d’extinction sur feux réels ou simu- rappel des consignes de sécurité.
Thème vidéo adapté à l’activité de l’établislés :
sement.
- En simulation de solides braisants.
- En simulation de feux d’origine électrique.
avec extincteur C02.
- Sur feux réels de gaz avec extincteurs à eau
pulvérisée.
Pratique : Mode d’emploi des extincteurs.
Exercices d’extinction sur feux.
Remise d’un document de synthèse.
Évaluation et bilan.
3 sessions d’1 heure
par 1/2J
Soit 18 participants
par 1/2J
Lieu
En entreprise
Place de
stationnement
L : 10 m
l : 2,5 m
h : 3,5 m
220 volts
  Le rôle du 1er témoin incendie
Désignation
Cofeasy :
Comportement à tenir
face à un départ de feu.
Référence
COFEASY
Objectif
Durée et nbre
de participants
Programme
Méthode pédagogique :
Contrôler ses réflexes en cas d’incendie.
Gérer son comportement sur un début d’incen- Formation rapide et précise.
die simulé.
Manipulation des extincteurs sur exercice
Revoir le contenu des consignes d’incendie. en situation de feu simulé, présentation des
Reconnaître et savoir utiliser l’extincteur appro- moyens d’évacuation propres à l’établissement, remise d’une brochure pédagogique.
prié au type de feu.
Reconnaître et savoir utiliser les moyens de
sécurité dans votre établissement.
2 sessions de 1h15
par 1/2J
Soit 16 participants
par 1/2J
Lieu
En entreprise
Valider les acquis.
  Exercices pratiques sur feux réels ou sur feux propres
Désignation
Feux réels
Référence
FR
Objectif
Développer la capacité d’analyse et de réaction
du personnel désigné.
Apprendre à contrôler ses réflexes face à un
feu.
AFD
Théorie : Les éléments du triangle du feu.
Les classes de feu.
Les agents extincteurs.
Les modes et procédés d’extinction.
Pratique : Manipulation d’extincteurs sur feux.
Intervention individuelle.
Travaux pratiques d’extinction.
Savoir éteindre les différentes classes de feux Contrôle des connaissances par comporteavec les différents types d’extincteurs (choix ment.
des produits et des moyens).
Évaluation et bilan.
Acquérir un comportement et une gestuelle
efficaces.
Feux propres
Durée et nbre
de participants
Programme
Intervention d’environ
2h30 (hors temps de
préparation et rangement)
12 participants
maximum
PRÉVENTION
Lieu
En entreprise
ou sur aire de
feux Chubb
Conseil &
Formation
13
PLANS, CONSIGNES ET
REGISTRES DE SÉCURITÉ
L’information de sécurité décrit les dispositions qui
doivent être prises par un salarié pour savoir ce
qu’il doit faire face à ces événements et minimiser
le risque de sinistre ou d’accident.
Dans un établissement recevant du public, l’information
de sécurité permet également aux salariés de prendre les
mesures nécessaires pour assuré la sécurité du public.
Plans de sécurité et consignes
Établissements Recevant des Travailleurs
(code du travail)
R. 4227-37 à R. 4227-40 : pour les établissements réunissant plus de 50 personnes ou ceux où sont manipulés et mises
en oeuvre des matières inflammables une consigne est établie et affichée d'une manière très apparente… Cette consigne
indique le matériel d'extinction et de secours qui se trouve dans le local ou à ses abords. et désigne le personnel chargé
de mettre ce matériel en action, les personnes chargées de diriger l'évacuation du personnel et, éventuellement, du public,
et, le cas échéant, précise les mesures spécifiques liées à la présence de handicapés. Elle indique les moyens d'alerte et
désigne les personnes chargées d'aviser les sapeurs-pompiers dès le début d'un incendie. L'adresse et le numéro d'appel
téléphonique du service de secours de premier appel y sont portés en caractères apparents. Elle indique que toute personne
apercevant un début d'incendie doit donner l'alarme et mettre en oeuvre les moyens de premier secours, sans attendre
l'arrivée du personnel spécialement désigné.
Registres et documents de sécurité
Les registres sont de véritables "livres de bord" de la sécurité d’un établissement. L'employeur doit conserver les documents des vérifications et contrôles des cinq dernières années, et en tout état de cause ceux des deux derniers contrôles
(L. 4711-1 à L. 4711-5 du code du travail). Art. L. 4711-1 à L. 4711-5, registre unique de sécurité. Art. R. 4614-5, R.
4623-1 et R. 4624-3, modalités de communication au CHSCT, au médecin du travail et aux délégués du personnel. Art. R.
1227-7, R. 8114-1, R. 3173-1, R. 3173-2 et R. 4741-3, obligations des employeurs, pénalités.
Plans d’intervention
Article MS 41 (Arrêté du 20 novembre 2000) : dans tous les ERP du 1er groupe "Un plan schématique, sous forme
de pancarte inaltérable, doit être apposé à chaque entrée de bâtiment de l’établissement pour faciliter l’intervention des
sapeurs-pompiers. Le plan doit avoir les caractéristiques des plans d’intervention définies à la norme NF S 60-303 relative
aux plans et consignes de protection contre l’incendie."
Article PE 27 (§6) pour les ERP de 5e catégorie : Dans les établissements implantés en étage ou en sous-sol, un plan
schématique, sous forme d’une pancarte inaltérable, doit être apposé à l’entrée, pour faciliter l’intervention des sapeurspompiers. Ce plan dit plan d’intervention doit représenter au minimum le sous-sol, le rez-de-chaussée, chaque étage ou
l’étage courant de l’établissement.
Établissements Recevant du Public
(règlement de sécurité)
Consignes et plans d’évacuation avec consignes
Article MS 47 (Arrêté du 20 novembre 2000) : Des consignes précises, conformes à la norme NF S 60-303 relative aux
plans et consignes de protection contre l’incendie, destinées aux personnels de l’établissement, constamment mises à jour,
et affichées sur supports fixes et inaltérables doivent indiquer :
- les modalités d’alerte des sapeurs-pompiers ;
- les dispositions à prendre pour assurer la sécurité du public et du personnel ;
- la mise en œuvre des moyens de secours de l’établissement ;
- l’accueil et le guidage des sapeurs-pompiers.
Article PE 27 (§4) pour les ERP de 5e catégorie :
Des consignes précises, affichées bien en vue, doivent indiquer :
- le numéro d’appel des sapeurs-pompiers ;
- l’adresse du centre de secours le plus proche ;
- les dispositions immédiates à prendre en cas de sinistre.
14
PLANS, CONSIGNES ET REGISTRES DE SÉCURITÉ
Contextes réglementaire et normatif
Article PE 35 pour les ERP de 5e catégorie :
§ 1. Un plan de l'établissement, conforme aux dispositions de l'article MS 41 doit être apposé dans le hall d'entrée.
§ 2. Un plan d'orientation simplifié doit être apposé à chaque étage près de l'accès aux escaliers.
§ 3. Un plan sommaire de repérage de chaque chambre par rapport aux dégagements à utiliser en cas d'incendie doit être
fixé dans chaque chambre.
Article J 40
§ 1. Des consignes relatives à la conduite à tenir en cas d’incendie doivent être :
- remises à chacun des résidents ;
- affichées dans les parties collectives.
Article O 21
§ 2. Une consigne d’incendie, est affichée dans chaque chambre ou appartement.
Elle est rédigée en français et complétée par une bande dessinée illustrant les consignes. Sa rédaction en langue française
peut être complétée par sa traduction dans les langues parlées par les usagers habituels.
Établissements Recevant du Public (suite)
Cette consigne attire l’attention du public sur l’interdiction d’utiliser les ascenseurs en cas d’incendie, à l’exception de
ceux conformes aux dispositions de l’article AS 4 du règlement de sécurité qui sont réservés à l’évacuation des personnes
handicapées.
Un plan d’évacuation dont les caractéristiques correspondent à celles des plans d’évacuation de la norme NF S 60-303
relative aux plans et consignes de protection contre l’incendie est apposé à chaque niveau à proximité du cheminement
habituel.
Article U 48
Des consignes, affichées bien en évidence, doivent indiquer la conduite à tenir par les occupants en cas d'incendie.
Registres
Article R. 123-51 : Dans les établissements soumis aux prescriptions du présent chapitre, il doit être tenu un registre
de sécurité sur lequel sont reportés les renseignements indispensables à la bonne marche du service de sécurité et, en
particulier :
- l’état du personnel chargé du service d’incendie ;
- les diverses consignes, générales et particulières, établies en cas d’incendie ;
- les dates des divers contrôles et vérifications ainsi que les observations auxquelles ceux-ci ont donné lieu ;
- les dates des travaux d’aménagement et de transformation, leur nature, les noms du ou des entrepreneurs et, s’il y a lieu,
de l’architecte ou du technicien chargé de surveiller les travaux.
Article 100 : le propriétaire ou la personne responsable désignée, est tenu d’afficher dans les halls d’entrée, près des
accès aux escaliers et ascenseurs :
- les consignes à respecter en cas d’incendie
- les plans de sous-sols et du rez-de-chaussée
Bâtiments d’habitation
Les consignes particulières à chaque immeuble doivent également être affichées dans les parcs de stationnement, à proximité des accès aux escaliers et ascenseurs.
Registre
Article 101 : Le propriétaire ou la personne désignée par ses soins est tenu de faire effectuer au moins 1 fois par an, les
vérifications et l’entretien des installations concourant à la sécurité. Il doit pouvoir justifier ces opérations par la tenue d’un
registre de sécurité.
> CONTEXTE NORMATIF
NF S 60-303
Cette norme, citée par le règlement de sécurité des ERP a été remplacée par la
norme NF X 08-070.
NF EN ISO 7010
Symboles graphiques et pictogrammes – Couleurs et signaux de sécurité.
NF X 08-070
Informations et instructions de sécurité – Consignes et instructions, plans d’intervention, plans d’évacuation, plans et documentation technique de sécurité.
Cette norme précise en particulier que : Les consignes et instructions de sécurité
doivent être vérifiées par l'exploitant ou son représentant à intervalles réguliers
et au moins une fois par an afin de s'assurer qu'elles sont lisibles, visibles,
compréhensibles et à jour...
Les plans d'évacuation doivent être vérifiés à intervalles réguliers et au moins une
fois par an afin de s'assurer qu'ils sont lisibles, visibles, compréhensibles et à jour.
Toute modification apportée au local ou à l'établissement ou aux procédures de
sécurité ou d'urgence doit engendrer une vérification des plans d'évacuation et, le
cas échéant, leur mise à jour.
Les plans d'intervention doivent être vérifiés à intervalles réguliers et au moins une
fois par an afin de s'assurer qu'ils sont lisibles, visibles, compréhensibles et à jour...
Ces opérations peuvent, sous la responsabilité de l’exploitant, être confiées à une
entité disposant d’une compétence suffisante.
Règles de certification de l’application
NF-Affichage de sécurité NF 318.
NF ISO 6309 (S60-304) – Signaux de sécurité.
ISO 17 398 – Couleurs et signaux de sécurité.
PRÉVENTION
15
Plans de sécurité / Dossier d'étude
> PLANS DE SÉCURITÉ
les plans et consignes sécurité sont des produits complexes
à divers titres. Ils doivent être conçus et fabriqués pour répondre aux besoins particuliers de chaque client en tenant
compte de l’environnement dans lequel ils seront installés.
Leur adaptation à cet environnement doit être réévaluée afin
qu’à tout moment les messages de sécurité qu’ils délivrent
soient parfaitement compréhensibles et efficaces.
Consignes de sécurité
Cité par
Utilisé en
Utilisé par
Imposée par :
Le code du travail
Le règlement ERP
Prévention
Le personnel
Prévention
Le personnel
Intervention
Les secours
Fonctionnement
Des spécialistes
Plans d’évacuation
Imposé par :
Le règlement ERP
Documents et plans
techniques de sécurité
1 - Plan d'intervention général aux accès (RdC).
2 - Plan d'intervention de niveau sur chaque palier d'un escalier encloisonné (si nécessaire).
3 - Plan d'évacuation et consignes à proximité des escaliers et ascenseurs.
> DOSSIER D'ÉTUDE
Les plans et consignes doivent être conçus selon votre organisation et vos risques spécifiques... c’est pourquoi, la réalisation des plans de sécurité doit faire l’objet d’une étude
préalable et d’une mise à jour régulière.
Pour ce faire, nos collaborateurs bénéficient d’outils leur permettant de vous
proposer, à travers une étude complète, des plans adaptés aux spécificités de
votre établissement.
16
Plans d'intervention
> PLANS D'INTERVENTION
Finition
Présentation
430 x 300 530 x 300 600 x 400 800 x 600
Standard
PIO1
PIO2
PIO3
PI10
Personnalisé
PIO4
PIO5
PIO6
PI11
Perspective
PIO7
PI08
PI09
PI12
Standard
PI13
PI14
PI15
PI22
Personnalisé
PI16
PI17
PI18
PI23
Perspective
PI19
PI20
PI21
PI24
PVC Expansé
Standard
PI25
PI26
PI27
PI37
Stratifié (anti-vandalisme)
Standard
PI28
PI29
PI30
PI38
Plexi 2 plaques
Standard
PI31
PI32
PI33
PI39
Verre 2 plaques
Standard
PI34
PI35
PI40
Dibond (Alu sandwich)
Standard
PI36
PI41
Plastifié
Plastifié cadre Alu
  Options pour les plans d'intervention plastifiés
Cadre alu couleur
210 x 297
430 x 300
530 x 300
600 x 400
800 x 600
OP01
OP02
OP03
OP04
OP05
OP07
OP08
Cadre image actualisable
OP06
Cadre clic-clac actualisable
OP09
OP10
  Caractéristiques
Pour un plan
d’intervention
comportant
1 niveau
2 niveaux
3 niveaux
4 niveaux
5, 6 niveaux
PRÉVENTION
Si la plus grande
dimension D
du bâtiment est
Utiliser un plan
de format
D < 65 m
430 x 300 mm
D < 75 m
525 x 300 mm
D < 90 m
600 x 400 mm
D > 90 m
600 x 800 mm
D < 45 m
430 x 300 mm
D < 55 m
525 x 300 mm
D < 65 m
600 x 400 mm
D > 65 m
600 x 800 mm
D < 40 m
430 x 300 mm
D < 48 m
525 x 300 mm
D < 55 m
600 x 400 mm
D > 55 m
600 x 800 mm
D < 30 m
430 x 300 mm
D < 35 m
525 x 300 mm
D < 40 m
600 x 400 mm
D > 40 m
600 x 800 mm
D < 25 m
430 x 300 mm
D < 30 m
525 x 300 mm
D < 35 m
600 x 400 mm
D > 35 m
600 x 800 mm
Éléments devant figurer sur les plans d'intervention
Les éléments devant figurer sur ces plans sont fonction du degré de précision
requis, de la nature des locaux, etc. Ils doivent être fixés par accord entre les parties après avoir analysé, dans un concept global de sécurité incluant notamment
la malveillance, les conséquences de l'affichage de certains éléments.
Les plans d’intervention doivent représenter l’intégralité des niveaux du bâtiment
concerné. Dans le cas de niveaux identiques, la représentation d’un étage courant à la place des niveaux similaires est acceptée.
Quand la particularité du bâtiment le justifie, un plan d’intervention de niveau
peut être réalisé. Dans ce cas, il ne représente que le niveau concerné.
Les éléments devant figurer sur les plans sont, s’ils existent :
• c loisonnements principaux et dégagements avec indication des différentes
ouvertures (baies accessibles, fenêtres, portes,...) ;
• e mplacement des locaux techniques et des zones ou locaux à risques particuliers ;
• e mplacement des dispositifs et commandes de sécurité ;
• e mplacement des organes de coupure, des fluides et des sources d’énergies ;
• e mplacement des moyens d’extinction fixes et d’alarme ;
• e mplacement des zones de mise en sécurité, (zones de transfert horizontal,
espaces d’attente sécurisés,...) avec leurs portes de recoupement et si possible la mise en valeur du mur de recoupement de façade à façade ;
• c heminements des canalisations et conduits dangereux dont le risque pour
les intervenants ne peut être supprimé par la mise en oeuvre des organes
de coupures précités (câbles d’installations photovoltaïques, canalisations de
gaz,...) ;
et tout autre équipement ou information nécessaire à l’intervention des services
de secours.
17
Plans d'évacuation
> PLANS D'ÉVACUATION
Finition
Plans d’évacuation
Plastifié
Plastifié cadre Alu
Présentation
430 x 300
530 x 300
600 x 400
Standard
PEO1
PEO2
PEO3
Personnalisé
PEO4
PEO5
PEO6
Perspective
PEO7
PEO8
PEO9
Standard
PE13
PE14
PE15
Personnalisé
PE16
PE17
PE18
Perspective
PE19
PE20
PE21
Standard
PE25
PE26
PE27
PVC Expansé
Stratifié (anti-vandalisme)
Standard
PE28
PE29
PE30
Plexi 2 plaques
Standard
PE31
PE32
PE33
Verre 2 plaques
Standard
PE34
PE35
Dibond (Alu sandwich)
Standard
PE36
  Options pour les plans d'évacuation plastifiés
Cadre alu couleur
210 x 297
430 x 300
530 x 300
600 x 400
800 x 600
OP01
OP02
OP03
OP04
OP05
OP07
OP08
Cadre image actualisable
OP06
Cadre clic-clac actualisable
OP09
OP10
Type de bâtiment
Si la plus grande
dimension D
du bâtiment est
Utiliser un plan
de format
D < 55 m
430 x 300 mm
D < 70 m
525 x 300 mm
D < 100 m
600 x 400 mm
D > 100 m
600 x 800 mm
D < 25 m
430 x 300 mm
D < 35 m
525 x 300 mm
D < 45 m
600 x 400 mm
D > 45 m
600 x 800 mm
Tout bâtiment
Bâtiment
d'habitation
18
Éléments devant figurer sur les plans d'évacuation
Le plan d’évacuation est généralement affiché à l’intention des occupants d’un
établissement sur lequel sont illustrés les éléments nécessaires à l’évacuation :
• L es cheminements d’évacuation.
•M
oyens de déclenchement d’alarme.
• L es portes de recoupement.
• L ’emplacement de l’observateur "Vous êtes ici" (ne peut être ajouté après).
• E space d’attente sécurité.
Sur le plan d’évacuation les informations nécessaires à la lutte contre un début
d’incendie ou au secours peuvent figurer en accord avec l’exploitant de l’établissement :
• L ’emplacement des moyens de 1er secours.
• L’emplacement d’éléments pouvant servir de repère visuel (ascenseurs, aménagements,...).
• Les éléments normalement prévus pour le plan d’intervention mais reportés
sur le plan d’évacuation pour des raisons propres au fonctionnement de l’établissement.
Dossiers et plans particuliers
> DOSSIERS ET PLANS PARTICULIERS
Désignation
Dossiers d’intervention
Code
Livret d’intervention A3 relié le niveau
LI01
Plan implantation A3 pour registre, le niveau
LI02
Ces dossiers reliés format A3 reprennent pour chaque niveau le plan d’intervention en plein A3.
Destinés aux équipes d’intervention internes et aux secours extérieurs, le dossier peut être déposé au gardien, au service
de sécurité s’ils sont présents 24h/24 ou installé dans un coffret.
  Accessoires
Les plans d’intervention obligatoires dans tous
les établissements sont complétés par un dossier
d’intervention plus aisé à utiliser lors des interventions.
Code
Dimensions
Coffret pour registre
Désignation
3024
Pour classeur A3
Clé triangle
HS39
En tôle acier peinte rouge.
Fermeture par serrure “triangle”.
Livré avec 1 clé.
Désignation
Code
Dimensions
Plan de chambre plastifié pour hôtel avec consigne
8898
210 x 297
Plan de chambre plastifié pour hôtel avec consigne
8899
210 x 200
Locaux à sommeil
Le plan précise le positionnement de la chambre par rapport aux issues de secours les plus proches.
La consigne rédigée dans les langues des populations fréquentant l’établissement répertorie la conduite à tenir en cas
d’incendie.
Les Établissements Recevant du Public avec locaux
à sommeil (hôtels, établissements de soins,...) ont
l’obligation de positionner dans chaque chambre
un plan et une consigne de chambre.
Désignation
Plans de circulation
Plan de circulation
Dimensions
Nous consulter
Format sur mesure.
Différentes finitions possibles, nous consulter pour une étude personnalisée.
Positionnés en extérieur à l’entrée d’un site accueillant des poids lourds ou autres véhicules, ce
plan précise les règles de circulation à respecter.
PRÉVENTION
19
Dossiers et plans particuliers
Désignation
Plan d’Établissements Répertoriés
Plan d’établissement répertorié
Dimensions
Nous consulter
C’est un document technique destiné aux sapeurs-pompiers, leur permettant l’identification des risques et spécificités
de l’établissement, ainsi que le dimensionnement et l’information des moyens de secours publics en cas de sinistre.
Il est élaboré en concertation avec les sapeurs-pompiers.
Pour des établissements présentant des risques
particuliers, il peut être demandé par les Services
Départementaux d’Incendie et de Secours l’établissement d’un Plan d’Établissement Répertorié - PER.
Désignation
Plan de cantonnement
Plan de cantonnement
Dimensions
Nous consulter
Pour les établissements comportant d’importantes
surfaces désenfumées ou des commandes déportées. Ces plans placés à proximité immédiate des
boîtiers de commande permettent d’identifier rapidement les cantons et ouvrants concernés.
Désignation
Plan de sectorisation
Plan de sectorisation
Dimensions
Nous consulter
Les plans sectorisés permettent le respect de
l’échelle et donc une lecture efficace sans vous
imposer des formats de plans trop grands.
20
Les différents concepts graphiques
> LES DIFFÉRENTS CONCEPTS GRAPHIQUES
Désignation
Plan standard 2 D
Plan standard 2D
Dimensions
Nous consulter
Plan traditionnel et conventionnel pour les établissements de plein pied sans risque spécifique.
Désignation
Plan 3D
Plan 3D
Dimensions
Nous consulter
Plan en perspective avec en plus la visualisation en transparence des volumes.
Représentation exacte des spécificités de construction risquant d’être mal interprétées lors de l’évacuation (ex : 1/2
niveau, rampes handicapés).
Désignation
Plan perspective
Plan perspective
Dimensions
Nous consulter
Plan avec effet de relief pour le repérage réaliste des lieux.
Pédagogie, simplicité de compréhension, rapidité de lecture et symboles réalistes / imagés.
Repérage dans l’espace pour intervention dynamique.
Désignation
Plan personnalisé
Plan personnalisé
Dimensions
Nous consulter
Création complète de la consigne selon le cahier des charges client.
Représentation du plan de masse sur plan d’intervention ou d’évacuation.
Toute spécificité demandée par le client.
PRÉVENTION
21
Les différents supports de finitions
> LES DIFFÉRENTS SUPPORTS DE FINITIONS
Nous proposons une gamme complète de supports et finitions pour une intégration à la fois esthétique et résistante quel que
soit l’environnement d’installation de vos plans de sécurité.
Désignation
Esthétique
Dimensions
Plexiglas
Nous consulter
Sous-verre
Nous consulter
Aluminium
Nous consulter
Préconisé pour respecter l’image de votre environnement et pour une mise en avant de l’image de votre entreprise.
Lieux d’installation :
- zones de "DIRECTION GENERALE".
- Showroom.
- Couloirs et halls d’accueil.
Désignation
Traditionnel en intérieur
Dimensions
Plastification
Nous consulter
Sous-cadre
Nous consulter
Désignation
Actualisation régulière
Cadre actualisable
Dimensions
Nous consulter
Pour permettre la mise à jour fréquente des plans due à :
- Réaménagement de locaux.
- Cloisons intérieures amovibles.
- Modification d’activité.
- Modification de l’implantation des moyens de secours.
Désignation
Extérieur
Dimensions
Aluminium
Nous consulter
Stratification
Nous consulter
Réalisation pour une performance remarquable aux agressions : résistance à l’eau, aux solvants, à la température, aux
rayures, à l’abrasion naturelle et aux graffitis (nettoyage aisé).
22
> LES CONSIGNES DE SÉCURITÉ
Affichées dans votre établissement, les consignes de sécurité rappellent au personnel et permettent aux visiteurs de savoir
comment donner l’alarme, quand et comment évacuer, que faire en cas d’accident ou d’incident.
Code
Dimensions
Type
d’inscription
Consigne générale
D224
40 x 30 cm
Direct
Consigne générale
D225
40 x 30 cm
Fenêtre d’actualisation
Consigne générale trilingue
D840
40 x 30 cm
Fenêtre d’actualisation
Code
Dimensions
Matière
Consigne ascenseur
D037
10 x 15 cm
PVC rigide
Consigne ascenseur
D036
10 x 15 cm
Vinyle adhésif
Code
Dimensions
Matière
Consigne tel
D246
21 x 29.7 cm
Papier plastifié
Consigne tel
D245
30 x 40 cm
PVC
Code
Dimensions
Matière
Consigne sectorielle
D231
30 x 40 cm
PVC rigide
Consigne sectorielle trilingue
D839
30 x 40 cm
Vinyle adhésif
Désignation
Consignes générales
À afficher à chaque entrée de l’établissement.
Désignation
Consignes ascenceurs
À afficher près de chaque ascenseur par niveau.
Consignes N° de teléphone utiles
et point fixe
Désignation
À afficher au standard, loge, gardien, point fixe, secrétariat général.
Désignation
Consignes sectorielles
Ces consignes existent en différentes versions tenant compte entre autres de la présence ou non d’ascenseurs et de
système d’alarme manuel dans votre établissement.
À positionner dans chaque secteur de votre établissement.
PRÉVENTION
23
Désignation
Consignes spécifiques
Code
Dimensions
Matière
Consigne établissement de soins
D235
23 x 34.5 cm
PVC Rigide
D923
15 x 21 cm
PVC Rigide
D924
15 x 21 cm
Vinyle adhésif
Consigne chambre 11 langues
D842
21 x 29.7 cm
PVC Rigide
Consigne établissement enseignement
D240
20 x 30 cm
PVC Rigide
Consigne établissement enseignement
D239
30 x 40 cm
PVC Rigide
Consigne code du travail affichage obligatoire
HHN0
30 x 40 cm
PVC Rigide
CODE DU TRAVAIL
AFFICHAGE OBLIGATOIRE
Numéros d’urgence
18
15
17
Pompiers
SAMU
Police
Gendarmerie
Horaires et congés
Horaires
Lundi
Mardi
Mercredi
Jeudi
Vendredi
112
Samedi
Numéro
européen
Centre
antipoisons
08 1000 5000
Halde
(discrimination)
Numéros utiles
Dimanche
Repos hebdomadaire, Voir affichage :
ou consulter le registre spécial :
Dérogations horaires (voir affichage) :
Congés
Ordre et date des départs, voir affichage :
Service médical :
Adresse :
Document consultable
• Convention ou accord collectif :
Téléphone :
Inspection du travail :
Nom :
- Intitulé :
- Modalités de consultation :
• Règlement intérieur :
Adresse :
• Document unique
Téléphone :
(Modalités de consultation) :
Institutions représentatives du personnel
Rappel :
• Comité d’hygiène, de sécurité et des conditions de travail (liste des membres, emplacement
Il est interdit de fumer
de travail)
dans les lieux affectés
à un usage collectif.
:
• Représentation du personnel (élections, communications,…) :
(Décret n° 2006-1386 du 15 novembre 2006)
Egalité de rémunération
• Autres :
Article L. 3221-1 du Code du travail
Les dispositions des articles L. 3221-2 à L. 3221-7 sont applicables, outre aux employeurs et salariés mentionnés à l’article L. 3211-1, à ceux non régis par le code du travail et, notamment, aux agents de droit public.
Tout employeur assure, pour un même travail ou pour un travail de valeur égale, l’égalité de rémunération
entre les femmes et les hommes.
Constitue une rémunération au sens du présent chapitre, le salaire ou traitement ordinaire de base ou minimum et tous les autres avantages et accessoires payés, directement ou indirectement, en espèces ou en
nature, par l’employeur au salarié en raison de l’emploi de ce dernier.
Sont considérés comme ayant une valeur égale, les travaux qui exigent des salariés un ensemble comparable
de connaissances professionnelles consacrées par un titre, un diplôme ou une pratique professionnelle, de
capacités découlant de l’expérience acquise, de responsabilités et de charge physique ou nerveuse.
Les disparités de rémunération entre les établissements d’une même entreprise ne peuvent pas, pour un
même travail ou pour un travail de valeur égale, être fondées sur l’appartenance des salariés de ces établissements à l’un ou l’autre sexe.
Les différents éléments composant la rémunération sont établis selon des normes identiques pour les femmes
et pour les hommes.
Les catégories et les critères de classification et de promotion professionnelles ainsi que toutes les autres
bases de calcul de la rémunération, notamment les modes d’évaluation des emplois, doivent être communs
aux salariés des deux sexes.
Est nulle de plein droit toute disposition figurant notamment dans un contrat de travail, une convention ou
accord collectif de travail, un accord de salaires, un règlement ou barème de salaires résultant d’une décision
d’un employeur ou d’un groupement d’employeurs et qui, contrairement aux articles L. 3221-2 à L. 3221-6,
comporte, pour un ou des salariés de l’un des deux sexes, une rémunération inférieure à celle de salariés de
l’autre sexe pour un même travail ou un travail de valeur égale.
La rémunération plus élevée dont bénéficient ces derniers salariés est substituée de plein droit à celle que
comportait la disposition entachée de nullité.
Dans les établissements où travaillent des femmes, le texte des articles L. 3221-1 à L. 3221-7 sont affichés à une place convenable aisément accessible dans les lieux de travail ainsi que dans les
locaux ou à la porte des locaux où se fait l’embauche.
Il en est de même pour les dispositions réglementaires pris pour l’application de ces articles. (Article R. 3221-2)
Reproduction interdite
24
Lutte contre les discriminations
Article 225-1 du Code pénal
Constitue une discrimination toute distinction opérée entre les personnes physiques à raison de leur origine,
de leur sexe, de leur situation de famille, de leur grossesse, de leur apparence physique, de leur patronyme,
de leur état de santé, de leur handicap, de leurs caractéristiques génétiques, de leurs moeurs, de leur
orientation sexuelle, de leur âge, de leurs opinions politiques, de leurs activités syndicales, de leur appartenance ou de leur non-appartenance, vraie ou supposée, à une ethnie, une nation, une race ou une religion
déterminée.
Constitue également une discrimination toute distinction opérée entre les personnes morales à raison de
l’origine, du sexe, de la situation de famille, de l’apparence physique, du patronyme, de l’état de santé, du
handicap, des caractéristiques génétiques, des moeurs, de l’orientation sexuelle, de l’âge, des opinions
politiques, des activités syndicales, de l’appartenance ou de la non-appartenance, vraie ou supposée, à
une ethnie, une nation, une race ou une religion déterminée des membres ou de certains membres de ces
personnes morales.
La discrimination définie à l’article 225-1, commise à l’égard d’une personne physique ou morale, est punie
de trois ans d’emprisonnement et de 45 000 Euros d’amende lorsqu’elle consiste :
1° A refuser la fourniture d’un bien ou d’un service ;
2° A entraver l’exercice normal d’une activité économique quelconque ;
3° A refuser d’embaucher, à sanctionner ou à licencier une personne ;
4° A subordonner la fourniture d’un bien ou d’un service à une condition fondée sur l’un des éléments visés
à l’article 225-1 ;
5° A subordonner une offre d’emploi, une demande de stage ou une période de formation en entreprise à une
condition fondée sur l’un des éléments visés à l’article 225-1 ;
6° A refuser d’accepter une personne à l’un des stages visés par le 2° de l’article L. 412-8 du code de la
sécurité sociale.
Lorsque le refus discriminatoire prévu au 1° est commis dans un lieu accueillant du public ou aux fins d’en
interdire l’accès, les peines sont portées à cinq ans d’emprisonnement et à 75 000 Euros d’amende.
Les dispositions de l’article précédent ne sont pas applicables :
1° Aux discriminations fondées sur l’état de santé, lorsqu’elles consistent en des opérations ayant pour
objet la prévention et la couverture du risque décès, des risques portant atteinte à l’intégrité physique de la
personne ou des risques d’incapacité de travail ou d’invalidité. Toutefois, ces discriminations sont punies
des peines prévues à l’article précédent lorsqu’elles se fondent sur la prise en compte de tests génétiques
prédictifs ayant pour objet une maladie qui n’est pas encore déclarée ou une prédisposition génétique à une
maladie ;
2° Aux discriminations fondées sur l’état de santé ou le handicap, lorsqu’elles consistent en un refus d’embauche ou un licenciement fondé sur l’inaptitude médicalement constatée soit dans le cadre du titre IV du
livre II du code du travail, soit dans le cadre des lois portant dispositions statutaires relatives à la fonction
publique ;
3° Aux discriminations fondées, en matière d’embauche, sur le sexe, l’âge ou l’apparence physique, lorsqu’un
tel motif constitue une exigence professionnelle essentielle et déterminante et pour autant que l’objectif soit
légitime et l’exigence proportionnée ;
4° Aux discriminations fondées, en matière d’accès aux biens et services, sur le sexe lorsque cette discrimination est justifiée par la protection des victimes de violences à caractère sexuel, des considérations liées au
respect de la vie privée et de la décence, la promotion de l’égalité des sexes ou des intérêts des hommes ou
des femmes, la liberté d’association ou l’organisation d’activités sportives ;
5° Aux refus d’embauche fondés sur la nationalité lorsqu’ils résultent de l’application des dispositions statutaires relatives à la fonction publique.
Article 225-3-1 du Code pénal
Les délits prévus par la présente section sont constitués même s’ils sont commis à l’encontre d’une ou plusieurs personnes ayant sollicité l’un des biens, actes, services ou contrats mentionnés à l’article 225-2 dans
le but de démontrer l’existence du comportement discriminatoire, dès lors que la preuve de ce comportement
est établie.
Les personnes morales peuvent être déclarées responsables pénalement, dans les conditions prévues par
l’article 121-2, des infractions définies à l’article 225-2. Les peines encourues par les personnes morales
sont :
1° L’amende, suivant les modalités prévues par l’article 131-38 ;
2° Les peines mentionnées aux 2°, 3°, 4°, 5°, 8° et 9° de l’article 131-39.
L’interdiction mentionnée au 2° de l’article 131-39 porte sur l’activité dans l’exercice ou à l’occasion de l’exercice de laquelle l’infraction a été commise.
Réference : 1942900
Registres et documents de sécurité
> LES REGISTRES DE SÉCURITÉ
Les registres sont de véritables "livres de bord" de la sécurité de votre établissement. L'employeur doit conserver les documents des vérifications et contrôles des cinq dernières années, et en tout état de cause ceux des deux derniers contrôles (art.
L. 4711-1 à L. 4711-5 du code du travail).
Code registre
sans classeur
Code registre
avec classeur
Établissement industriel
D005
D508
Établissement scolaire
D001
D509
Établissement de soins
D004
D510
Structure d’accueil pour personnes âgées
D913
D914
Hôtel restaurant
D003
D511
Magasin et centre commercial
D021
D512
Aire collective de jeux
D833
D834
Tout établissement
D002
D507
Désignation
Registres de sécurité
  Accessoires
Le coffret pour registre permet de tenir le registre de sécurité à disposition et donc d’en assurer la mise à jour.
Désignation
Code
Dimensions (H x L x P)
Coffret pour registre
HU67
380 x 320 x 65 mm
Clé triangle
HS39
En tôle acier peinte rouge.
Fermeture par serrure “triangle”.
Livré avec 1 clé.
> DOCUMENT DE SÉCURITÉ
Désignation
Permis de feu
Permis de feu
PRÉVENTION
Code permis
sans classeur
Code permis
avec classeur
D124
D578
25
SIGNALISATIONS
Les produits d’affichage de sécurité dans un établissement font partie intégrante des mesures
de prévention techniques et organisationnelles à
mettre en place par les chefs d’entreprise.
Les pictogrammes de sécurité par leur langage graphique
universel permettent d'informer les utilisateurs et le public des règles en vigueur et de l'orienter dans ses déplacements, sur les dispositions existantes en matière de
prévention des risques mais également par exemple de
la présence de produits dangereux éventuellement stockés, des moyens de lutte contre l'incendie, des chemins
à suivre pour une évacuation efficace en cas de sinistre.
Article R4227-13 du Code du travail
Une signalisation indique le chemin vers la sortie la plus proche ainsi que le chemin vers l’espace d’attente sécurisé ou
l’espace équivalent le plus proche.
Une autre signalisation identifie ces espaces.
Les dégagements qui ne servent pas habituellement de passage pendant la période de travail sont signalés par la mention
sortie de secours.
(code du travail)
L’arrêté du 4 novembre 1993 (JO du 17 décembre 1993) : relatif à la signalisation de sécurité et de santé au travail
fixe des prescriptions concernant l’information et la formation des salariés. La signalisation de sécurité est mise en oeuvre
« toutes les fois que sur un lieu de travail un risque ne peut pas être évité ou prévenu par l’existence d’une protection collective ou par l’organisation du travail. Elle prend la forme, selon le cas, d'un panneau, d'une couleur, d'un signal lumineux
ou acoustique. Le nombre et l'emplacement des moyens ou des dispositifs de signalisation à mettre en place sont fonction
de l'importance des risques ou dangers ou de la zone à couvrir.
Art. 4. - Le chef d'établissement détermine, après consultation du comité d'hygiène, de sécurité et des conditions de travail
ou, à défaut, des délégués du personnel, la signalisation relative à la sécurité ou la santé qui doit être installée ou utilisée
en fonction des risques.
Art. 5. - Les travailleurs sont informés de manière appropriée sur les indications relatives à la sécurité ou à la santé fournies
par la signalisation et la conduite à tenir qui en résulte. Le chef d'établissement doit faire bénéficier les travailleurs d'une
formation adéquate, comportant, des instructions précises concernant la signalisation de sécurité ou de santé qui portent,
notamment, sur la signification des panneaux, des couleurs de sécurité, des signaux lumineux et acoustiques. Cette formation doit être renouvelée aussi souvent qu'il est nécessaire.
Article CO 42 : des indications bien lisibles de jour et de nuit doivent baliser les cheminements empruntés par le public
pour l’évacuation de l’établissement et être placées de façon telle que, de tout point accessible au public, celui-ci en aperçoive toujours au moins une, même en cas d’affluence. (Arrêté du 29 janvier 2003) "Cette signalisation doit être assurée
par des panneaux opaques ou transparents, lumineux, de forme rectangulaire, conformes à la norme."
> CONTEXTE NORMATIF
NF EN ISO 7010
Symboles graphiques et pictogrammes – couleurs et signaux de sécurité.
26
SIGNALISATIONS
Signalisation de sécurité
> SIGNALISATION DE SÉCURITÉ
La signalisation joue un rôle essentiel, car elle assure toute l’information liée à la sécurité.
La signalisation est règlementée pour tous les établissements recevant du public, les locaux industriels, commerciaux et tertiaires sous forme de règlements de sécurité particuliers et/ou en référence au Code du Travail.
> SIGNIFICATION DES COULEURS DE SÉCURITÉ
Signification ou but
Indications et précisions
Signal d'interdiction
Attitudes dangereuses
Danger-alarme
Stop, arrêt, dispositifs de coupure d'urgence - Évacuation
Matériel et équipement de lutte contre l'incendie
Identification et localisation
Signal d'avertissement
Attention, précaution - Vérification.
Bleu
Signal d'obligation
Comportement ou action spécifique
Obligation de porter un équipement individuel de sécurité
Vert
Signal de sauvetage ou de secours
Portes, issues, voies, matériels, postes, locaux
couleur
Rouge
Jaune ou jaune-orange
> CHOISIR LA BONNE DIMENSION DE VOTRE PANNEAU DE SÉCURITE
Hauteur du panneau
125 mm
250 mm
5m
PRÉVENTION
350 mm
10 m
450 mm
15 m
650 ou 850 mm
20 m
25 m
27
SIGNALISATIONS
> PANNEAUX LOCALISATION EXTINCTEUR
Les panneaux extincteurs recto
1
3
2
4
Désignation
Code
Finition
Dimensions
Photo N°
Symbole extincteur
HL24
PVC
120 x 120 mm
1
Symbole extincteur
1612
Vinyle adhésif
photoluminescent
120 x 120 mm
1
Symbole extincteur
1593
PVC
200 x 200 mm
1
Symbole extincteur
1592
PVC
photoluminescent
200 x 200 mm
1
Symbole extincteur
1591
PVC
300 x 300 mm
1
Symbole extincteur + flèche gauche
1152
PVC
200 x 150 mm
2
Symbole extincteur + flèche droite
1153
PVC
200 x 150 mm
3
Symbole extincteur sur roues
9080
PVC
200 x 200 mm
4
Symbole extincteur sur roues
9081
PVC
300 x 300 mm
4
  Accessoire
Désignation
Support drapeau
Les panneaux extincteurs
en drapeau simple recto/verso
en drapeau double
Désignation
Dimensions
1835
Aluminium laqué blanc
200 x 200 mm
Finition
Dimensions
Symbole extincteur
HM86
Alu laqué blanc
200 x 200 mm
Symbole extincteur
2006
Alu laqué blanc
300 x 300 mm
Symbole extincteur
2073
Alu laqué blanc
400 x 400 mm
Symbole extincteur
HJW4
PVC
200 x 200 mm
Code
Finition
Dimensions
3830
Aluminium laqué blanc
photoluminescent
450 x 250 mm
Code
Finition
Dimensions
9078
PVC
200 x 400 mm
Désignation
Désignation
Symbole extincteur/RIA
28
Matière
Code
Symbole extincteur
combinés recto
Code
SIGNALISATIONS
Désignation
Code
Finition
Dimensions
Photo N°
Texte "extincteur" + flèche droite
9052
Plexiglas rouge
100 x 100 mm
1
Texte "extincteur" + flèche droite
9053
Plexiglas rouge
200 x 200 mm
1
Texte "extincteur" + flèche gauche
9054
Plexiglas rouge
100 x 100 mm
2
Texte "extincteur" + flèche gauche
9055
Plexiglas rouge
200 x 200 mm
2
Texte "extincteur"
9056
Plexiglas rouge
100 x 50 mm
3
Texte "extincteur"
9057
Plexiglas rouge
200 x 100 mm
3
Symbole extincteur
9058
Plexiglas rouge
100 x 100 mm
4
Symbole extincteur
9060
Plexiglas rouge
200 x 200 mm
4
Symbole extincteur
9059
Plexiglas translucide
100 x 100 mm
5
Symbole extincteur
9061
200 x 200 mm
5
9062
Plexiglas rouge
100 x 100 mm
6
9063
100 x 100 mm
6
9064
Plexiglas rouge
100 x 100 mm
6
9065
100 x 100 mm
6
Code
Finition
Dimensions
Photo N°
"A" eau pure
9083
PVC
200 x 300 mm
1
"AB" eau pulvérisée avec additif
9084
PVC
200 x 300 mm
2
"B" CO2
9085
PVC
200 x 300 mm
3
"BC" poudre
9086
PVC
200 x 300 mm
4
"ABC" poudre polyvalente
9087
PVC
200 x 300 mm
5
"D" feux de métaux
9088
PVC
200 x 300 mm
6
Code
Finition
Dimensions
Photo N°
"A" eau pure
HJH0
PVC
200 x 150 mm
1
HJG7
PVC
200 x 150 mm
2
"B" CO2
HJR4
PVC
200 x 150 mm
3
"BC" poudre
HJG9
PVC
200 x 150 mm
4
HJG8
PVC
200 x 150 mm
5
Les panneaux extincteurs Plexiglas
2
1
3
4
5
6
Panneaux en plexiglas avec dos adhésivé
avec classes de feux recto
Désignation
1
2
3
4
5
6
Les panneaux extincteurs avec classes
de feux recto photoluminescent
1
2
4
5
PRÉVENTION
3
Désignation
Finition : PVC Photoluminescent
29
SIGNALISATIONS
> PANNEAUX ET ETIQUETTES CLASSES DE FEU
Désignation
Code
Finition
Dimensions
"A" eau pure
0503
PVC
200 x 200 mm
"A" eau pure
4002
PVC
120 x 120 mm
0504
PVC
200 x 200 mm
4004
PVC
120 x 120 mm
0507
PVC
200 x 200 mm
4003
PVC
120 x 120 mm
"B" CO2
0505
PVC
200 x 200 mm
"B" CO2
4001
PVC
120 x 120 mm
"BC" poudre
0506
PVC
200 x 200 mm
"BC" poudre
6243
PVC
120 x 120 mm
"D" feux de métaux
0512
PVC
200 x 200 mm
1
"F" feux de friteuse
3105
PVC
200 x 200 mm
2
Code
Finition
Dimensions
Photo N°
"A" eau pure
9089
Vinyle adhésif
125 x 40 mm
1
9090
Vinyle adhésif
125 x 40 mm
2
"B" CO2
9091
Vinyle adhésif
125 x 40 mm
3
"BC" poudre
9092
Vinyle adhésif
125 x 40 mm
4
9093
Vinyle adhésif
125 x 40 mm
5
"D" feux de métaux
9094
Vinyle adhésif
125 x 40 mm
6
Code
Finition
Dimensions
Photo N°
"A" eau pure
5808
Vinyle adhésif
photoluminescent
30 x 125
1
5818
Vinyle adhésif
photoluminescent
30 x 125
2
"BC" poudre
5828
Vinyle adhésif
photoluminescent
30 x 125
3
5798
Vinyle adhésif
photoluminescent
30 x 125
4
Les panneaux classes de feux recto
1
2
Désignation
Les étiquettes classes de feux
1
2
3
4
5
6
Désignation
Les étiquettes classes de feux
1
2
3
Photo N°
4
30
SIGNALISATIONS
> PANNEAUX R.I.A
Désignation
Code
Finition
Dimensions
Symbole RIA recto
0508
PVC
300 x 300 mm
Symbole RIA recto / verso
9216
PVC
400 x 400 mm
Code
Finition
Dimensions
HM87
Alu laqué blanc
200 x 200 mm
Code
Finition
Dimensions
4148
Alu laqué blanc
photoluminescent
450 x 250 mm
Code
Finition
Dimensions
Mode d’emploi
3888
PVC photoluminescent
200 x 250 mm
Mode d’emploi
1241
PVC
140 x 180 mm
Les panneaux d'indication
Les panneaux RIA en drapeau simple
recto/verso
Désignation
Symbole RIA
Les panneaux RIA en drapeau double
mode d’emploi
Désignation
Mode d’emploi
Désignation
Les panneaux RIA mode d’emploi
PRÉVENTION
31
SIGNALISATIONS
Signalisation de sécurité complémentaire
> SIGNALISATION DE SÉCURITÉ COMPLÉMENTAIRE
  Panneaux de sécurité
Désignation
Code
Fond
Dimensions
Photo N°
Sans issue
9066
Rouge
100 x 100 mm
1
Sans issue
9067
Rouge
200 x 200 mm
1
Porte coupe-feu a maintenir fermée
9068
Rouge
100 x 100 mm
2
Porte coupe-feu a maintenir fermée
9069
Rouge
200 x 200 mm
2
Porte coupe-feu NPMOF
9070
Rouge
100 x 100 mm
3
Porte coupe-feu NPMOF
9071
Rouge
200 x 200 mm
3
Armoire électrique
9072
Jaune
100 x 100 mm
4
Armoire électrique
9073
Jaune
200 x 200 mm
4
Défense de fumer
9074
Rouge
100 x 100 mm
5
Défense de fumer
9075
Rouge
200 x 200 mm
5
Symbole défense de fumer
9076
Translucide
100 x 100 mm
6
Symbole défense de fumer
9077
Translucide
200 x 200 mm
6
Code
Fond
Dimensions
Photo N°
Déclencher l’alarme ici
9214
PVC
200 x 200 mm
1
En cas d’incendie briser la glace
1208
PVC
150 X 150 mm
2
En cas d’incendie prévenir d’urgence
1154
PVC
250 x 200 mm
3
Prise d’incendie
HD38
PVC
200 x 100 mm
4
Chaufferie fioul
2067
PVC
300 X 120 mm
5
Chaufferie gaz
1952
PVC
300 X 120 mm
6
Bac à sable
9554
PVC
200 x 80 mm
7
Bac à sel
1156
PVC
200 x 80 mm
8
Absorbant
1157
PVC
200 x 80 mm
9
Échelle + flamme
9556
PVC
200 x 200 mm
10
Direction à suivre vers équipements de
sécurité incendie
1906
PVC
200 x 200 mm
11
Code
Fond
Dimensions
Photo N°
Alarme
9215
200 x 200 mm
1
Vanne police
4128
200 x 100 mm
2
Vanne coupure gaz
5748
400 x 100 mm
3
Colonne sèche
4108
200 x 100 mm
4
Chaufferie
4118
200 x 100 mm
5
Sans issue
5738
400 x 100 mm
6
Commande de désenfumage
1982
200 x 120 mm
7
Ne pas utiliser sur flamme gaz
3908
200 x 200 mm
8
Les panneaux en plexiglas
1
2
4
3
5
6
Les panneaux en plexiglas ont le dos adhésif.
Désignation
Les panneaux PVC
1
2
3
PRISE
D'INCENDIE
4
5
7
6
8
10
9
11
Désignation
Les panneaux PVC photoluminescents
2
1
3
COLONNE SECHE
CHAUFFERIE
4
5
6
8
7
32
SIGNALISATIONS
  Panneaux d'interdiction
Désignation
Code
Finition
Dimensions
2074
PVC
350 x 230 mm
Code
Finition
Dimensions
Photo N°
Panneau interdiction de fumer
HFU1
PVC
150 X 210 mm
1
Panneau interdiction de fumer
3968
200 X 200 mm
2
Étiquette interdiction de fumer
HFU2
Vinyle adhésif
150 X 210 mm
1
Cigarette barrée
3898
200 x 200 mm
3
Cigarette barrée
5778
PVC
200 x 200 mm
4
Cigarette barrée + décret + zone non fumeur
5788
PVC
200 x 200 mm
5
Code
Finition
Dimensions
H957
PVC
Ø : 300 mm
Désignation
Code
Finition
Dimensions
Panneau emplacement fumeur
HFU4
PVC
150 x 210 mm
Désignation
Code
Finition
Dimensions
Photo N°
Attention au feu
9095
PVC
400 x 600 mm
1
Matières inflammables
4008
200 x 200 mm
2
Danger électrique
3988
200 x 200 mm
3
Danger
3998
200 x 200 mm
4
GPL
Interdiction véhicules GPL
Désignation
Fumer
1
2
4
3
5
Désignation
Au public
Interdit au public
  Panneaux d’obligation
Emplacement fumeur
  Panneaux d’avertissement
Panneaux d’avertissement
1
2
PRÉVENTION
3
4
33
SIGNALISATIONS
  Panneaux sécurité routière
Désignation
Code
Finition
Dimensions
Photo N°
Sens obligatoire
7686
Alu
Ø : 450 mm
1
Sens interdit
7685
Alu
Ø : 450 mm
2
Stationnement et arrêt interdits
7683
Alu
Ø : 450 mm
3
Stop
7682
Alu
Ø : 450 mm
4
Panneaux d’avertissement
1
2
3
4
  Accessoires
Désignation
34
Code
Kit de fixation 1 panneau
7695
Poteau à sceller, H : 3.2 m, Ø : 60 mm
HQ09
Obturateur plastique pour poteau
HQ08
SIGNALISATIONS
Signalisation d'évacuation
> SIGNALISATION D'ÉVACUATION
Les panneaux photoluminescents
semi-rigides
1
3
5
Désignation
2
4
Code
Finition
Dimensions
Photo N°
Sortie en bas
1824
300 x 120 mm
1
Sortie en haut
1827
300 x 120 mm
Sortie à gauche
4058
300 x 120 mm
Sortie à droite
4068
300 x 120 mm
2
Silhouette vers la gauche
9112
200 x 200 mm
3
Silhouette vers la droite
9114
200 x 200 mm
Flèche directionnelle oblique
9106
200 x 200 mm
4
Flèche directionnelle droite
9116
200 x 200 mm
5
Point de rassemblement
9108
200 x 200 mm
6
Code
Finition
Dimensions
Photo N°
Sortie en bas
9119
PVC
300 x 120 mm
1
Sortie à gauche
9117
PVC
300 x 120 mm
Sortie à droite
9118
PVC
300 x 120 mm
2
Silhouette vers la gauche
9111
PVC
200 x 200 mm
3
Silhouette vers la droite
9113
PVC
200 x 200 mm
Flèche directionnelle oblique
9105
PVC
200 x 200 mm
4
Flèche directionnelle droite
9115
PVC
200 x 200 mm
5
Point de rassemblement
9107
PVC
200 x 200 mm
6
Code
Finition
Dimensions
Photo N°
Descente à gauche
HH19
300 x 120 mm
1
Descente à droite
HH21
300 x 120 mm
Montée à gauche
HH20
300 x 120 mm
Montée à droite
HH22
300 x 120 mm
Sortie 4088
300 x 120 mm
3
Sortie de secours
4098
300 x 120 mm
4
6
Désignation
Les panneaux PVC
1
3
2
4
5
6
Les panneaux complémentaires
photoluminescents semi-rigides
1
3
Brassard
2
4
Désignation
Désignation
Brassard d’évacuation vert
Code
HD37
2
Finition
- Largeur 7 cm, longueur 45 cm, tissus enduit PVC.
- Bande de 2 cm, rétroréfléchissante gris argent (Evac).
- Fermeture et réglage par auto-grippant.
PRÉVENTION
35
SIGNALISATIONS
Signalisation d'évacuation
Panneaux Recto Verso prépercés
grand format à suspendre
2
1
Désignation
Code
Finition
Dimensions
Photo N°
Sortie en bas
9559
PVC
600 X 300 mm
1
Sortie droite/gauche
9558
PVC
600 X 300 mm
2
Sortie droite gauche
9557
PVC
890 X 300 mm
Sortie + descente
9560
PVC
600 X 300 mm
3
Sortie + montée
9562
PVC
600 X 300 mm
4
  Accessoires
4
3
Panneaux Handicapés pour EAS
(espace d’attente sécurisé)
Conformes NF EN ISO 7010
Désignation
Code
Chaînette de suspension au mètre
H866
Crochet de suspension à l’unité
H867
Désignation
Code
Finition
Dimensions
Photo N°
Panneau d’orientation vers l’EAS (flèche droite)
LI04
PVC
200 x 200 mm
1
Panneau d’orientation vers l’EAS (flèche gauche)
LI05
PVC
200 x 200 mm
Panneau à coller sur vitre de l’EAS
LI07
Vinyle adhésif
200 x 200 mm
2
Panneau de signalisation de l’EAS
peut-être accolé à une flèche ref 9115
LI06
PVC
200 x 200 mm
3
Consigne à l’intérieur de l’EAS
LI03
PVC
210 x 297 mm
4
Code
Finition
Dimensions
Photo N°
1 panneau Symbole + texte
9530
PVC Prépercé
600 x 700 mm
1
1 panneau avec 2 raidisseurs
3345
Aluminium
600 x 600 mm
2
1 panneau avec 2 raidisseurs
HAH1
PVC
600 x 600 mm
2
2
1
3
4
1
4
2
2
Désignation
Points de rassemblement
Prévoir 2 panneaux pour le recto verso.
1
2
  Accessoires
Code
Photo N°
Kit de fixation pour 1 panneau (brides simples diamètre 60 mm + visserie)
7695
3
Kit de fixation pour 2 panneaux recto verso (brides doubles diamètre 60 mm + visserie)
HQ07
4
1 poteau à sceller : H : 3.2 - Ø : 60 mm
HQ09
Obturateur plastique pour obturer le tube du poteau
HQ08
Désignation
3
36
4
SIGNALISATIONS
Signalisation de secours
Désignation
Code
Finition
Dimensions
Photo N°
Symbole douche portable
HN58
PVC
300 x 120 mm
1
Symbole douche fixe
1614
PVC
200 x 200 mm
2
Symbole laveur oculaire
9125
PVC
200 x 200 mm
3
Texte lave-oeil
6246
PVC
300 x 100 mm
4
Locaux de premier secours
9109
PVC
200 x 200 mm
5
Flèche directionnelle
9115
PVC
200 x 200 mm
6
Signalisation douches de sécurité
2
3
1
5
PRÉVENTION
4
6
37
38
EXTINCTION
SOMMAIRE
Extincteurs ............................................................................................................................................................... 40
Contexte normatif / Règle R4 de l'APSAD / Maintenance des extincteurs ........................................................................... 41
Extincteurs portatifs .......................................................................................................................................................... 42
Extincteurs mobiles ........................................................................................................................................................... 46
Coffrets extincteurs ........................................................................................................................................................... 47
Housses ............................................................................................................................................................................. 53
Supports ........................................................................................................................................................................... 54
Installations automatiques d'extinction .............................................................................................................................. 55
Protection et stockage ....................................................................................................................................................... 57
RIA (Robinets d'Incendie Armés) ............................................................................................................................... 66
Mise en conformité d’installations de RIA .......................................................................................................................... 67
Maintenance des RIA ......................................................................................................................................................... 68
Produits ............................................................................................................................................................................ 69
RIA tournants pivotants...................................................................................................................................................... 70
RIA tournants fixes / RIA 360° ........................................................................................................................................... 71
PIA / Dévidoirs ................................................................................................................................................................... 72
Dévidoirs / Accessoires ..................................................................................................................................................... 73
Spécifiques / Postes à eau ................................................................................................................................................ 75
Armoires et housses pour RIA / Accessoires divers ............................................................................................................ 77
Colonnes d’incendie ................................................................................................................................................. 80
Poteaux et bouches d’incendie .................................................................................................................................. 84
Robinetterie .............................................................................................................................................................. 88
Tuyaux ...................................................................................................................................................................... 94
Émulseurs ................................................................................................................................................................ 98
EXTINCTION
39
EXTINCTEURS
Par son action immédiate, c’est un moyen efficace
de première intervention dans la lutte contre l’incendie dans l’attente de mise en oeuvre éventuelle
de moyens plus puissants.
Son utilisation facile et rapide ainsi que sa grande
maniabilité permettent à quiconque aperçoit un
départ de feu de l’utiliser.
Les extincteurs ont un taux de succès pour l’extinction de
feux naissants supérieur à 75% (source Syndicat Professionnel Européen Eurofeu).
R. 4227-28 R, 4227-29
(code du travail)
(Règlement de sécurité des ERP)
Immeubles de Grande Hauteur
(Règlement de sécurité des IGH)
ICPE
(Installations Classées Pour la Protection
de L’environnement)
"L'employeur prend les mesures nécessaires pour que tout commencement d'incendie puisse être rapidement et efficacement combattu dans l'intérêt du sauvetage des travailleurs"."Le premier secours contre l'incendie est assuré par des
extincteurs en nombre suffisant et maintenus en bon état de fonctionnement. Il existe au moins un extincteur portatif à eau
pulvérisée d'une capacité minimale de 6 litres pour 200 m2. de plancher. Il existe au moins un appareil par niveau. Lorsque
les locaux présentent des risques d'incendie particuliers, notamment des risques électriques, ils sont dotés d'extincteurs
dont le nombre et le type sont appropriés aux risques."
Article MS 38 et MS 39 pour les ERP des 1ère à 4e catégories - Article PE 26 pour les ERP 5e catégorie
"les ERP 5e catégories doivent être dotés d’extincteurs portatifs à eau pulvérisée, de 6 litres au minimum... à raison d’un
appareil pour 300 m2...".
Article GH 51 de l’arrêté du 30 décembre 2011
qui dispose : "les IGH doivent être dotés d’extincteurs portatifs de type approprié... ils seront également placés à tous les
niveaux... à proximité des accès aux locaux présentant des dangers particuliers d’incendie."
Les prescriptions de fonctionnement sont constituées par l’ensemble des dispositions, édictées par le préfet au moment
de la déclaration ou de l’autorisation d’une ICPE, que l’exploitant devra respecter afin de protéger les intérêts visés aux
articles L 511-1 et L 211-1 du Code de l’environnement.
Elles portent notamment sur les modalités de fonctionnement et d’exploitation de l’installation, sur les moyens d'intervention en cas de sinistre, les moyens d'analyse et de contrôle. Elles fixent le plus souvent des obligations de "résultat"...
Les copropriétés sont tenues de protéger leurs immeubles et leurs occupants contre l’incendie. Outre le matériel obligatoire, ils doivent procéder à l’entretien annuel de ce matériel, par des professionnels compétents, et à la vérification des
installations. Un registre de sécurité atteste du respect de la réglementation (articles L. 111-4 et R.111-13 du Code de
la construction et de l’habitation; décret du 15 janvier 2009.
Des réglementations spécifiques existent pour d’autres cas tels que les activités de Transport, de Loisirs, de Chauffage,…
40
EXTINCTEURS
Contexte normatif / Règle R4 de l'APSAD / Maintenance des extincteurs
> CONTEXTE NORMATIF ET CONTRACTUEL
• La norme NF EN2 (S60-100) définit les classes de différents types de feux. Il
en existe 5 (A, B, C, D, F).
• La norme NF S 61-919 porte sur la maintenance des extincteurs d’incendie
portatifs.
• La norme NF EN3-7 définit les caractéristiques, performances et méthodes
d’essai des Extincteurs d’incendie portatifs.
• La norme NF S 61-922 Activités de services relatives à la maintenance des
extincteurs portatifs.
• Tout extincteur portatif fabriqué et mis sur le marché français doit être fabriqué
conformément à la norme européenne EN3. La marque NF apposée sur les
extincteurs (estampille grise) atteste de la conformité à cette norme.
• Le règlement de certification I4 NF 285 APSAD.
> RÈGLE R4 DE L’APSAD
Cette règle concerne les installations d’extincteurs mobiles mises en place dans
des bâtiments du secteur industriel, commercial ou tertiaire. La Règle R4 s’impose ou non à un établissement en fonction des dispositions particulières exigées par l’assureur de cet établissement pour en couvrir les risques de sinistre.
La règle APSAD R4 - Édition 01-2007-1 (septembre 2007), concerne tout ce qui
a trait à l’installation et à la maintenance d’extincteurs mobiles.
Avoir une installation conforme à la règle R4, c’est la garantie d’une protection
incendie par extincteurs portables bien dimensionnée en fonction des risques
présents dans vos établissements. Cette conformité ne peut vous être accordée
que par une entreprise certifiée APSAD-NF Service. APSAD-NF Service est une
référence pour les professions de l’assurance.
Notre Certification APSAD-NF Service, vous assure que toutes les phases d’installation et de maintenance d’un extincteur seront rigoureusement effectuées
pour garantir une parfaite fiabilité de vos installations dans le temps. En effet,
SICLI s’engage à respecter les 5 points suivants :
• 1 - Son devoir de conseil
• 2 - Conception et réalisation de l’installation
• 3 - Vérifications initiales et périodiques - maintenance
• 4 - Moyens humains et matériels (formation du personnel)
• 5 - Organisation et suivi clients (traitement de l’information, des réclamations)
> MAINTENANCE DES EXTINCTEURS
Du fait de nos certifications (APSAD-NF service), nous vous assurons de toute
notre expertise pour la vérification et la maintenance de tous types d’extincteurs
selon les référentiels suivants :
• Guide pour la maintenance des extincteurs mobiles du C.N.M.I.S (Comité
National Malveillance Incendie Sécurité)
• Norme NF S 61-919 (Maintenance des extincteurs d’incendie portatifs)
• Procédures des différents fabricants
  Mode opératoire
Pour chaque type d’extincteur et quelle que soit la marque, nos prestations suivent
des procédures visant à assurer le bon fonctionnement d’un extincteur :
  Périodicité
• La périodicité des opérations est d’au moins une fois/an et peut varier en
fonction du site, d’un risque particulier, ou d’un plan de prévention spécifique.
• En outre, tous les 5 ans, une maintenance additionnelle approfondie vous est
proposée.
• Enfin, tous les 10 ans pour la révision décennale nous effectuons un test de
pression sur le corps, la tête et la lance (si elle est munie d’un dispositif d’arrêt)
de l’appareil, conformément à nos prescriptions. A l’issu de ce test, un bilan est
fait et peut donner lieu, selon les cas et dans votre intérêt au changement de
l’extincteur.
La vérification porte entre autres sur :
• L’état physique du matériel
• Le contrôle des différents éléments (tête, tuyau, diffuseur,...)
• Le contrôle de la charge de l’agent extincteur et/ou de l’agent propulseur
EXTINCTION
41
EXTINCTEURS PORTATIFS
Gammes : IN PP / INtégral / INdium
PP 1, 2, 4
Disponible en 2014
La gamme
Désignation
Code
Dimensions
Poids plein
Performances
1 ABC
J400
280 x 95 x 145 mm
2 kg
8A - 34B - C
2 ABC
J401
330 x 115 x 155 mm
3,4 kg
13A - 89B - C
4 ABC
J402
410 x 300 x 162 mm
6,7 kg
27A - 144B - C
Code
Dimensions
Poids plein
Performances
E6 AFFF
J000
550 x 280 x 165 mm
10,3 kg
13A - 233B
E9 AFFF
J001
585 x 280 x 205 mm
15,9 kg
21A - 233B
P6 ABC
J002
510 x 300 x 165 mm
9,8 kg
27A - 233B - C
P9 ABC
J003
565 x 290 x 185 mm
14,5 kg
34A - 233B - C
Code
Dimensions
Poids plein
Performances
E6 AFFF
J004
670 x 350 x 165 mm
10,4 kg
13A - 233B
E9 AFFF
J005
700 x 360 x 205 mm
15,9 kg
21A - 233B
P6 ABC
J006
500 x 300 x 165 mm
9,8 kg
27A - 233B - C
P9 ABC
J007
555 x 290 x 185 mm
14,4 kg
34A - 233B - C
Des extincteurs pour le transport et les utilisations
privées.
favorise la simplicité et la rapidité d'extinction ; un geste unique suffit pour que l'extincteur
soit opérationnel.
La gamme
tégral
Un extincteur simple et multi-usages, partenaire
de la lutte contre l'incendie dans la plupart des
locaux.
Désignation
est efficace et simple. le bouton
"Coup de poing" situé sur la tête de l'extincteur
rend la mise en pression évidente et rapide.
La gamme
dium
Un extincteur adapté aux environnements industriels, adapté à tout type de feux.
Désignation
privilégie la rapidité d'action pour que
l'utilisateur se concentre immédiatement sur le
départ d'incendie.
Sa mise en pression est directe.
42
Gamme INdium spéciaux
dium spéciaux
Disponible en 2014
La gamme
Désignation
Code
Dimensions
Poids plein
Performances
E6 AFFF HP
J011
690 x 380 x 165 mm
10,4 kg
34A - 233B
E9 AFFF HP
J012
700 x 390 x 205 mm
15,9 kg
43A - 233B
Code
Dimensions
Poids plein
Performances
J013
690 x 380 x 165 mm
11,9 kg
13A - 113B - 75F
Code
Dimensions
Poids plein
Performances
J014
690 x 380 x 165 mm
10,3 kg
13A - 113B
Code
Dimensions
Poids plein
Performances
E6 Antigel
J015
690 x 380 x 165 mm
10,9 kg
21A - 144B
E9 Antigel
J016
700 x 390 x 205 mm
16,6 kg
27A - 233B
Cet extincteur possède des performances exceptionnelles sur les feux braisants et de liquides
inflammables. Il est particulièrement adapté aux
environnements industriels et à des utilisateurs
avisés.
La gamme
dium spéciaux
Désignation
E6 Huile
pour interUn extincteur de la gamme
venir sur les feux d’huiles de cuisson (cuisines,
friteuses industrielles,...).
La gamme
dium spéciaux
Désignation
E6 Mousse
Un extincteur de la gamme
pour intervenir sur les feux de liquides en isolant le liquide
en feu de l'oxygène.
La gamme
dium spéciaux
Désignation
Un extincteur de la gamme
à eau et
additif avec antigel pour le stockage de l'appareil
à l'extérieur, tout en conservant les performances
extinctrices de l'eau additivée. Un extincteur utilisable jusqu'à -20 °C.
EXTINCTION
43
Gammes : INdium spéciaux / INtuition
dium spéciaux
Disponible en 2014
La gamme
Désignation
Code
Dimensions
Poids plein
Performances
E6 eau pure
J070
670 x 350 x 165 mm
10,4 kg
13A
E9 eau pure
J071
700 x 360 x 205 mm
15,9 kg
21A
Désignation
Code
Dimensions
Poids plein
Performances
P9 BC
J009
555 x 290 x 185 mm
14,4 kg
233B
Désignation
Code
Dimensions
Poids plein
Performances
J010
555 x 290 x 185 mm
14,4 kg
D
Code
Dimensions
Poids plein
Performances
E6 AFFF
J018
635 x 220 x 195 mm
11,1 kg
13A - 233B
P6 ABC
J019
570 x 220 x 195 mm
10,7 kg
27A - 233B - C
Un extincteur dédié aux applications où un additif
pourrait conduire à des dégradations (musées,...).
La gamme
dium spéciaux
Un extincteur avec une poudre spéciale plus performante pour les feux de liquides inflammables et
les feux de gaz.
dium spéciaux
Disponible en 2014
La gamme
P9 métaux
Un extincteur dédié aux feux de métaux.
tuition
Disponible en 2014
La gamme
Désignation
Un extincteur dédié aux environnements tertiaires.
Une esthétique particulièrement soignée pour
se fondre dans un environnement de bureaux,
une boutique, un hall d'accueil,...
propose un design et une ergonomie pour une
utilisation intuitive.
Mise en pression automatique.
44
Gammes : Silice 3E / Cristal
La gamme
Désignation
Code
Dimensions
Poids plein
Performances
E600 eau pure
7202
220 x 670 mm
10,6 kg
13A
E900 eau pure
7206
220 x 760 mm
14,6 kg
21A
E615 AFFF
7203
220 x 670 mm
10,6 kg
13A - 233B
E910 AFFF
7207
220 x 760 mm
14,6 kg
21A - 233B
P6 ABC
7205
220 x 670 mm
10,7 kg
27A - 233B - C
P9 ABC
7209
220 x 760 mm
14,7 kg
34A - 233B - C
Code
Dimensions
Poids plein
Performances
4211
540 x 102 mm
6,35 kg
34B
2
6221
770 x 102 mm
7,10 kg
34B
5
6231
1005 x 152 mm
14,2 kg
70B
La sécurité au quotidien.
Ergonomie - Efficacité - Esthétique.
La gamme
Désignation
22
Des extincteurs au CO2 pour une extinction sans
dégâts. Idéal pour intervenir en cas d'icendie
sur des matériels sensibles (machines, armoires
électriques, salles informatiques,...).
EXTINCTION
45
EXTINCTEURS MOBILES
Gammes : INstant / INtense
La gamme
stant
Désignation
Code
Dimensions
Poids plein
Performances
E25 AFFF
eau + additif
J500
1 040 x 420 x 480 mm
51 kg
A, B
E50 AFFF
eau + additif
J501
1 120 x 490 x 590 mm
82 kg
A, B
P25 ABC
poudre ABC
J502
1 040 x 420 x 480 cm
56 kg
A, B, C
P50 ABC
poudre ABC
J503
1 030 x 480 x 560 cm
87 kg
A, B, C
Code
Dimensions
Poids plein
Performances
E50 AFFF
eau + additif
J504
114 x 80 x 49 cm
86 kg
A, B
E50 EAU AG
eau + antigel
J519
114 x 80 x 49 cm
86 kg
A, B
E50 AFFF AG
eau + additif + antigel
J507
114 x 80 x 49 cm
86 kg
A, B
E100 AFFF
eau + additif
J505
137 x 65 x 109 cm
180 kg
A, B
E100 AFF AG
J508
137 x 65 x 109 cm
180 kg
A, B
E150 AFFF
eau + additif
J506
145 x 65 x 111 cm
235 kg
A, B
E150 AFFF AG
J509
145 x 65 x 111 cm
235 kg
A, B
P50 ABC
poudre ABC
J510
104 x 49 x 76 cm
88 kg
A, B, C
P50 BC
J511
104 x 49 x 76 cm
88 kg
B, C
P50 D
J540
104 x 49 x 76 cm
88 kg
Un extincteur simple, multi-usages, de petite et
moyenne capacité pour la protection de vos locaux
de stockage et de vos risques spécifiques.
Dérouler le tuyau, activer le levier de mise en pression et intervenez sur le départ de feu.
La gamme
tense
Désignation
Un extincteur sur roues à grande capacité d'extinction dédié à des environnements industriels
logistiques ou aéroportuaires.
est robuste et adapté à des utilisations fréquentes par des utilisateurs avisés.
poudre BC
poudre D
P
L
H
46
D
Disponible en 2014
P100 ABC
poudre ABC
J512
121 x 65 x 101 cm
180 kg
A, B, C
P150 ABC
poudre ABC
J513
125 x 65 x 117 cm
235 kg
A, B, C
10 KG CO2
J514
130 x 36 x 60 cm
37 kg
B
20 KG CO2
J515
99 x 44x 65 cm
66 kg
B
30 KG CO2
J517
133 x 55 x 122 cm
89 kg
B
50 KG CO2
J518
150 x 64 x 120 cm
156 kg
B
COFFRETS EXTINCTEURS
Gamme esthétique
> GAMME ESTHÉTIQUE
Cache ANTEA (1 extincteur)
9099
Coffret esthétique 1 extincteur 6.9 kg/l ou CO2 2 kg
Cache ANTEA (2 extincteurs)
9100
Coffret esthétique 2 extincteurs 6.9 kg/l ou CO2 2 kg
  Mise en oeuvre
• Installation en intérieur uniquement
• Se pose au-dessus de l’extincteur comme un
couvercle
• Fixation murale par une patte. Visserie non
fournie
  Caractéristiques techniques
• M
atériaux : coffret acier S235JR
• Revêtement : peinture époxy gris aluminium
• Visualisation de la présence de l’extincteur :
façade en PMMA dépoli translucide
• IP : NA
9099 :
• Dimensions extérieures (H x L x P) :
73 x 32 x 24 cm
• Dimensions intérieures (H x L x P) :
70 x 27 x 20 cm
• Poids : 7 kg
9100 :
73 x 54 x 25 cm
70 x 47 x 21 cm
• Poids : 10 kg
Cache IRYS (1 extincteur)
3237
Cache IRYS (2 extincteurs)
HT26
Coffret esthétique 2 extincteurs 6.9 kg/l ou CO2 2 kg
3237 :
73 x 32 x 21,5 cm
71 x 27 x 20 cm
• Poids : 11 kg
atériaux : coffret et charnière acier S235JR
M
Revêtement : peinture époxy gris aluminium
Porte : ouverture à 180°
Verrouillage porte : non
Visualisation de la présence de l’extincteur : non
IP : NA
HT26 :
85 x 44 x 26,5 cm
83 x 40 x 21 cm
• Poids : 15 kg
• Fixation murale ou au sol (possibilité d'enlever le
socle). Visserie non fournie
•
•
•
•
•
•
Cache MINERVA
JD01
Coffret esthétique 6.9 kg/l
• Fixation murale ou au sol (possibilité d’enlever le
• M
atériaux : coffret pied et charnière acier S235JR
Porte en aluminium : AG3
• Revêtement : peinture époxy /
porte noire RAL 9011 / pied gris RAL 7036
EXTINCTION
• Porte : ouverture à 180°
• Verrouillage porte : aimant
• Visualisation de la présence de l’extincteur (logo découpé)
• IP : NA
95 (avec socle) 83 (sans socle) x 33 x 23 cm
82 x 32.5 x 22,5 cm
• Poids : 18 kg
47
Gamme esthétique / Gamme transport
JD02
Cache OMADA
Coffret esthétique 6.9 kg/l
• Fixation murale ou au sol (possibilité d’enlever le
• M
atériaux : coffret pied et charnière acier S235JR
Porte en aluminium : AG3
• Revêtement : peinture époxy /
porte noire RAL 9011 / pied gris RAL 7036
HJM4
Cache OMEGA
• Verrouillage : aimant
logo découpé
• IP : NA
95 (avec socle) 90 (sans socle) x 49,5 x 22,6 cm
79 x 22,5 x 21 cm
• Poids : 14,5 kg
• Le capot en PMMA dépoli se pose sur le support
de l’extincteur comme un couvercle
• Fixation murale. Visserie non fournie
• M
atériaux : support en acier S235JR
• Revêtement : peinture époxy gris aluminium
capot en PMMA dépoli blanc M4
• IP : NA
75 x 27 x 31 cm
• Dimensions intérieures (H x L x P) : 70 x 26 x 20 cm
• Poids : 7 kg
> GAMME TRANSPORT
JD00
Coffret TRANSPORT 6 kg/L
Coffret transport 6 kg/l
• Installation en extérieur
• Visserie non fournie
•
•
•
•
•
•
48
Homologation UTAC
Matériaux : polypropylène
Couleur : rouge RAL 3000
Plage thermique d’utilisation : -40 / +80 °C
Verrouillage : 2 grenouillères
• E mplacement pour la pose d’un cadenas ou d’un
plombage
• Maintien de l’extincteur par une sangle de fixation
incluse
• Visualisation de la présence de l’extincteur : hublot
• IP : NA
65,5 x 31,4 x 23,9 cm
58,8 x 22,2 x 21,6 cm
• Poids : 2,5 kg
Gamme industrielle intérieur
> GAMME INDUSTRIELLE INTÉRIEUR
Coffret STRASBOURG
1686
Coffret 1 extincteur 6.9 kg/l bouton poussoir
Coffret STRASBOURG
1782
Coffret 2 extincteurs 6.9 kg/l bouton poussoir
•
•
•
•
•
•
•
atériaux : polyéthylene anti choc, stabilité aux UV
M
Charnières inox qualité marine
Couleur : rouge / RAL 3000
Verrouillage : ouverture rapide par bouton poussoir)
IP : NA
1686 :
85 x 40 x 23 cm
• Dimensions intérieures (H x L x P) : 80 x 36 x 20 cm
• Poids : 3.8 kg
1782 :
85 x 60 x 30 cm
• Dimensions intérieures (Hx L x P) : 80 x 56 x 27 cm
• Poids : 5,5 kg
Coffret STRASBOURG
3230
Coffret 1 extincteur 6.9 kg/l clé + vitre
Coffret STRASBOURG
3231
Coffret 2 extincteurs 6.9 kg/l clé + vitre
•
•
•
•
•
•
•
Coffret S BOX
atériaux : polyéthylene anti choc, stabilité aux UV
M
Charnières inox qualité marine
Couleur : rouge / RAL 3000
Verrouillage : vitre à briser + serrure à clé
IP : NA
HTJ3 / HTJ4
3231 :
85 x 60 x 30 cm
• Dimensions intérieures (Hx L x P) :
80 x 56 x 27 cm
• Poids : 5,5 kg
Coffret 1 extincteur 6 kg/l
• S’ouvre intégralement lors de la manipulation de
la partie supérieure
EXTINCTION
3230 :
85 x 40 x 23 cm
80 x 36 x 20 cm
• Poids : 3.8 kg
• M
atériaux : polyéthylene, stabilité aux UV
• Couleur :
- HTJ3 : rouge (RAL 3000)
- HTJ4 : gris (RAL 7021)
• Visualisation de la présence de l’extincteur : oui
• IP : NA
69 x 26 x 22 cm
62 x 24,5 x 20,5 cm
• Poids : 3,8 kg
49
Gamme industrielle intérieur et extérieur / Polyéthylène
> GAMME INDUSTRIELLE INTÉRIEUR ET EXTÉRIEUR / POLYÉTHYLÈNE
Coffret STANDARD
3493
Coffret 1 extincteur 6 kg/l clé + vitre
Coffret STANDARD
3494
Coffret 2 extincteurs 9 kg/l clé + vitre
• Installation en intérieur et en extérieur
• M
atériaux : polyéthylène haute densité renforcé
anti UV
• Couleur :
- Face avant : rouge (RAL 3000)
- Fond : noir
• Verrouillage : vitre à briser + serrure à clé
• IP : NA
3493 :
70 x 30 x 25,3 cm
62 x 22 x 18 cm
• Poids : 3,8 kg
3494 :
83 x 31 x 26,3 cm
75,5 x 21,5 x 20 cm
• Poids : 5,5 kg
Coffret STANDARD
HP05
Coffret 1 extincteur 6 kg/l à grenouillère
Coffret STANDARD
HP06
Coffret 1 extincteur 9 kg/l à grenouillère
• M
anti UV
• Couleur :
- Fond : noir
• Verrouillage : grenouillère
• IP : NA
HP05 :
70 x 30 x 25,3 cm
62 x 22 x 18 cm
• Poids : 3,3 kg
HP06 :
83 x 31 x 26,3 cm
75,5 x 21,5 x 20 cm
• Poids : 5,5 kg
Coffret STANDARD
3495
Coffret 1 extincteur 6 kg/l clé + vitre + alarme
Coffret STANDARD
3496
Coffret 1 extincteur 9 kg/l clé + vitre + alarme
• Matériaux : polyéthylène haute densité renforcé
anti UV
• Couleur :
- Fond : noir
• Alarme : 95 db à 1 m
• Batterie : pile 9 v
• IP : NA
50
3495 :
70 x 30 x 25,3 cm
62 x 22 x 18 cm
• Poids : 3,3 kg
3496 :
83 x 31 x 26,3 cm
75,5 x 21,5 x 20 cm
• Poids : 5,5 kg
Gamme industrielle intérieur et extérieur / Polyéthylène
Coffret STANDARD
HDV6
Coffret STANDARD
HL92
• M
anti UV
• Couleur :
- Fond : noir
• IP : NA
HBC7
Coffret STANDARD
HDV6 :
72 x 54 x 27 cm
62 x 22 x 18 cm
• Poids : 5,5 kg
HL92 :
90 x 90 x 42 cm
82 x 85 x 34 cm
• Poids : 9,1 kg
Coffret 2 extincteurs 9 kg/l à poignée
• M
anti UV
• Couleur :
- Fond : noir
•
•
•
•
•
P orte : ouverture à 180°
Visualisation de la présence de l’extincteur : hublot
IP : NA
Dimensions extérieures (H x L x P) :
85 x 54 x 37,5 cm
76 x 53 x 30 cm
• Poids : 9,1 kg
> GAMME INDUSTRIELLE INTÉRIEUR ET EXTÉRIEUR
Coffret STANDARD
6108
Coffret 1 extincteur 6-9 kg/l clé + vitre
Coffret STANDARD
6118
Coffret 2 extincteurs 6-9 kg/l clé + vitre
•
•
•
•
•
•
EXTINCTION
Matériaux : Polyester et fibre de verre
Couleur : rouge (RAL 3000)
IP : NA
6108 :
82 x 41 x 30 cm
74 x 30 x 25 cm
• Poids : 5,5 kg
6118 :
80 x 58 x 30 cm
72 x 49 x 25 cm
• Poids : 9,1 kg
51
Gamme industrielle intérieur et extérieur / Acier et pour extincteurs CO2
> GAMME INDUSTRIELLE INTÉRIEUR ET EXTÉRIEUR / ACIER
Coffret STANDARD
3388
Coffret 1 extincteur 6-9 kg/l clé + vitre
Coffret STANDARD
3398
Coffret 2 extincteurs 6-9 kg/l clé + vitre
• M
atériaux : Acier électro zingué peint
• C
ouleur :
- Fond : gris (RAL 7036)
• Visualisation de la présence de l’extincteur : vitre
• IP : NA
3388 :
87,2 x 35 x 27,2 cm
80 x 28 x 22 cm
• Poids : 9 kg
3398 :
97,2 x 58,5 x 27,2 cm
90 x 50 x 22 cm
• Poids : 15 kg
> GAMME INDUSTRIELLE INTÉRIEUR ET EXTÉRIEUR POUR EXTINCTEURS CO2
Coffret STANDARD
3632
Coffret 1 extincteur 5 CO2 clé + vitre
• M
atériaux : Polyéthylène haute densité renforcé
anti UV
• Couleur :
- Fond : noir
Coffret STANDARD
3631
• M
atériaux : Polyéthylène haute densité renforcé
anti UV
• Couleur :
- Fond : noir
3274
•
•
•
•
•
Verrouillage : grenouillère
IP : NA
95 x 43,7 x 28 cm
91,5 x 35,9 x 19,5 cm
• Poids : 5,5 kg
Coffret 1 extincteur 5 CO2 clé + vitre
• M
atériaux : Polyester et fibre de verre renforcé
anti UV
• Couleur :
- Fond : noir rouge (RAL 3000)
52
IP : NA
95 x 43,7 x 28 cm
91,5 x 35,9 x 19,5 cm
• Poids : 5,5 kg
Coffret 1 extincteur 5 CO2 à grenouillère
Coffret STANDARD
•
•
•
•
•
•
•
•
•
•
IP : NA
95,5 x 41,8 x 25 cm
89,8 x 33,5 x 20 cm
• Poids : 5,5 kg
HOUSSES
6 kg/l
1330
9 kg/l
1334
2 kg CO2
1300
5 kg CO2
1290
Housse sans fenêtre pour extincteur portatif
• La housse est mise en place par le haut de
l’extincteur et est maintenue en bas par une
large bande de velcros
•
•
•
•
T issu classé M1 (non inflammable)
Matière : polyester enduit PVC
Impression texte "EXTINCTEUR" en blanc
Compatibles avec toutes les gammes Sicli
6 kg/l
5118
9 kg/l
5128
Housse avec fenêtre pour extincteur portatif
large bande de velcros
•
•
•
•
T issus classé M1 (non inflammable)
Matière : polyester enduit PVC
Fenêtre PVC cristal
Compatibles avec toutes les gammes Sicli
50 l
JD03
Housse 50 l INtense
50 l / 50 kg
JD04
Housse 50 INstant / INtense
large bande de velcros qui passe sous le châssis
• T issu classé M1 (non inflammable)
• Matière : polyester enduit PVC
• Renfort en PVC classé M1
(Renfort de protection du tissu),
EXTINCTION
• Sangle de maintien + velcro
• Poignée pour faciliter le déhoussage
• Marquage EXTINCTEUR en blanc
  Applications
Code
article
INstant
50 l
INstant
50 kg
JD03
JD04
INtense INtense
50 l
50 kg
✓
✓
✓
✓
53
SUPPORTS
Magnétique
3040
Support magnétique 16 x 50
3039
Support magnétique 25 x 32
• Le support mural des extincteurs se fixe sur le
support magnétique via les vis à tête fraisée fournies avec les supports.
• Il est compatible avec tous types d’extincteurs
des gamme Euro, Silice et IN en 6/9 l et 6/9 kg.
• Matériaux : acier avec une face magnétique.
• Couleur : face avant rouge (RAL 3000).
• Poids : 2 kg.
3040 :
• Dimensions (H x L) : 16 x 50 cm.
3039 :
• Dimensions (H x L) : 25 x 32 cm.
Au sol
HU69
Support au sol pour extincteur CO2 5 kg
HU70
Support au sol pour extincteur CO2 2 kg
HU71
Support au sol pour extincteur 6/9 kg/l
JD05
Support au sol pour extincteur 6/9 kg/l
D
• Le support se pose au sol, sans fixation.
• M
atériaux : acier.
• Couleur : noir (RAL 9004).
HU69 :
• Diamètre (D) = 168 mm.
• Dimensions (H x L x P) : 28,9 x 30 x 30 cm.
• Poids : 2,4 kg.
À roues
H088
HU70 :
• Poids : 1,5 kg.
HU71 :
• Poids : 2,4 kg.
JD05 :
• Poids : 2,4 kg.
Chariot à roues 2 extincteurs
• Les extincteurs sont maintenus chacun à l’aide
d’une sangle réglable.
• M
atériaux : acier zingué bichromaté.
• Encombrement (H x L x P) : 116 x 61 x 40 cm.
  Compatibilité
• Tous les extincteurs CO2 2 et 5 kg.
• Tous les extincteurs 6/9 kg/l des gammes Silice,
Euro et Quartz.
• Tous les extincteurs versions 6 l et 6/9 kg de la
gamme IN.
54
INSTALLATIONS AUTOMATIQUES D’EXTINCTION
Extincteur à poudre
J700
IN PP6 ABC Pendulaire
• A gent extincteur 6 kg poudre : ABC ADEX K.
• Température de déclenchement : 68 °C.
• Pour obtenir l’efficacité extinctrice, l’élément
sensible de la vanne doit être situé à une hauteur
de 2 m maximum au-dessus du foyer.
• Protection de 5 m2 maximum et 12 m3 maximum.
• IN PP6 Pendulaire ne doit pas être installé
sur des feux de gaz.
• D
imension hors tout (H x Ø) 350 x 245 mm.
• Poids total 9 kg.
• IN PP6 ABC Pendulaire est livré prêt à l’emploi
avec un dispositif d’accrochage comportant
deux maillons rapides, une chaîne de
suspension permettant sa fixation sur un point
d’ancrage en L qui doit pouvoir supporter une
charge de 30 kg minimum. La hauteur entre le
plafond et l’élément sensible est ajustable entre
36 et 930 mm.
Un extincteur automatique dédié à la protection
des chaudières à mazout, des locaux à poubelles...
IN PP6 ABC Pendulaire est totalement automatique
ce qui favorise la simplicité et la rapidité d’action.
Son manomètre indique en permanence si
l'extincteur est utilisable.
Extincteur à poudre
4571
P9 automatique 9 kg ABC
• Agent extincteur 9 kg poudre : ABC 40.
• Température de déclenchement : 128 °C.
• P9 automatique ne doit pas être utilisé sur
des feux de gaz.
• Dimension hors tout (L x H) 1250 x 1750 mm.
• Poids
total 9 kg 28,8 kg.
• Le réservoir est placé à côté du risque et un système de tuyau permet de fixer le diffuseur juste
au-dessus du risque.
• En
cas de sinistre, le fusible libère le contrepoids
qui provoque la percussion et la mise sous
pression du réservoir. La poudre est propulsée
dans la conduite jusqu’au diffuseur qui la repartit
sur le feu.
Le P9 Automatique 9 kg ABC est la solution
idéale pour éteindre les feux dans les dépôts
de carburant, bacs de trempe, transformateurs
et tout particulièrement les chaufferies à fuel
domestique.
Disponible en 2014
Extincteurs au HFC 227EA
(FM 200)
J707
IN PP1 FM200
J708
IN PP2 FM200
• Agent extincteur :
- 1 kg HFC 227ea (IN PP1 FM200)
- 2 kg HFC 227ea (IN PP2 FM200).
• Température de déclenchement : 93°C.
J707 :
• Dimensions hors tout (H x Ø) : 38 x 12,5 cm.
• Poids total : 2,5 kg.
J708 :
• Dimensions hors tout (H x Ø) : 38 x 12,5 cm.
• Poids total : 3,5 kg.
IN PP1 FM200 et IN PP2 FM200, sont des extincteurs
automatiques idéaux pour lutter contre les feux
dans les espaces confinés (armoires de stockage,
électriques, bandothèque,...).
EXTINCTION
55
INSTALLATIONS AUTOMATIQUES D’EXTINCTION
Statex
  Principe
Déclenchement automatique et manuel
Diffusion de l’agent extincteur sur une surface
importante lors du déclenchement automatique ou
manuel. Un dispositif permet l’arrêt des volucompteurs et le déclenchement d’une alarme retransmise
à l’exploitant du site.
Le Statex est un extincteur automatique à poudre
ABC ou à eau avec additif destiné aux stations services en libre service sans surveillance (distribution
automatique de carburant).
Ce système doit être capable d’éteindre rapidement
une nappe de carburant répandu sur l’aire de distribution.
Existe en 50 kg, 50 L, 100 Kg et 100 L.
Firedetec
La gamme Firedetec intègre des systèmes pour la
protection de petits volumes tels que :
• Les armoires électriques,
• Les machines à commande numérique,
• Les hottes de laboratoire,...
Le système utilise un tube de détection linéaire
sous pression qui détecte le début d’incendie et
déclenche la libération du CO2.
Il est possible de réaliser les installations en utilisant des systèmes préconçus (des kits prêts à être
installés) qui existent en deux configurations :
• Les kits en système direct (le tube de détection
sert également de tube de décharge).
• Les kits en système indirect (le tube de détection
et le tube de décharge sont séparés).
56
Selon les systèmes, les capacités sont de 2 kg,
5 kg, 10 kg ou 20 kg.
La gamme Firedetec intègre également une offre
pour la protection des cuisines professionnelles
(bacs de cuisson). Pour ces applications, le système
met également en œuvre un tube de détection
linéaire qui détecte et permet l’émission d’un agent
extincteur pour feux de classe F dans un réseau
équipé de diffuseurs.
PROTECTION ET STOCKAGE
Armoires et Gondoles de stockage
> ARMOIRES ET GONDOLES DE STOCKAGE
Armoire à solvants
8068
Armoire à solvants AMS 10
• Installation en intérieur uniquement.
• Fixation mural ou à poser. Visserie non fournie.
Capacité de stockage : 10 litres.
Cette armoire est destinée au stockage de produits
inflammables.
Armoire à solvants
• M
atériaux (coffret et charnières) : tôle acier
épaisseur 1,2 mm.
• Revêtement : peinture polyester cuite au four,
beige RAL 1013.
• Porte : ouverture à 180°.
• Verrouillage : serrure à battant avec clé interchangeable.
• Bac de rétention fixe avec bouchon de vidange.
3368
• Fixation mural ou à poser.
L'AMS 100 est spécialement conçue pour être
mise en place au niveau du poste de travail, dans
les petits laboratoires des C.E.S. et C.E.T., les
petites imprimeries.
Armoire à solvants
• M
atériaux : armoire et charnières : acier.
• Revêtement : peinture époxy jaune orangé.
• Portes : ouverture à 180° équipées de ressorts
assurant la fermeture automatique.
• Verrouillage : serrure à clé.
• Triangle de signalisation "matières inflammables".
• Bac de rétention fixe avec bouchon de vidange
capacité 72 litres.
• Étagère fixe au-dessus du bac de rétention.
• Livrée avec 2 étagères perforées.
• Toit en pente pour interdire le stockage sauvage.
• Extincteur automatique : 1 kg de FM200.
• Déclenchement par ampoule thermique 93°C.
3378
• Fixation mural ou à poser.
L'AMS 200 est prévue pour les dépôts importants
ou placée en point central pour plusieurs postes
de travail.
EXTINCTION
  Matériel de rechange
Code
NO62
Désignation
Sparklet 120 g CO2
• D
imensions extérieures (H x L x P) :
1100 x 800 x 335 mm.
690 x 750 x 245 mm.
• Hauteur bac de rétention : 300 mm.
• Hauteur de crémaillère étagère : 700 mm.
• Espace entre taquets pour étagères : 50 mm.
• Poids : 40 kg.
  Accessoires
et matériel de rechange
Code
Désignation
J707
IN PP1 FM200
6208
Étagère supplémentaire
6138
Jeu de clés N° 2131 A
0542
Serrure avec poignée et jeu de clés
Étagère fixe au-dessus du bac de rétention.
Extincteur automatique : 120 g de C02.
D
éclenchement par ampoule thermique à 68°C.
D
imensions extérieures ( H x L x P) :
450 x 500 x 200 mm.
• D
imensions intérieures (H x L x P) :
325 x 440 x 180 mm.
• P oids à vide : 12 kg.
•
•
•
•
• M
atériaux : armoire et charnières : acier.
• Revêtement : peinture époxy jaune orangé.
• Portes : ouverture à 180° équipées de ressorts
assurant la fermeture automatique.
• Verrouillage : serrure à clé.
• Triangle de signalisation "matières inflammables".
• Bac de rétention fixe avec bouchon de vidange
capacité 160 litres.
• Étagère fixe au-dessus du bac de rétention.
• Livrée avec 3 étagères perforées.
• Toit en pente pour interdire le stockage sauvage.
• Extincteur automatique : 2 kg de FM200.
• D
éclenchement par ampoule thermique 93°C.
2070 x 995 x 435 mm.
1140 x 940 x 345 mm.
• Hauteur bac de rétention : 400 mm.
• Hauteur de crémaillère étagère : 700 mm.
• Espace entre taquets pour étagères : 50 mm.
• Poids : 80 kg.
  Accessoires
et matériel de rechange
Code
Désignation
J708
IN PP2 FM200
6218
Étagère supplémentaire
6138
Jeu de clés N° 2131 A
57
Armoires et Gondoles de stockage
Gondole de stockage
2358
Gondole à solvants petit modèle
• Fixation : à poser.
Capacité de stockage : 55 flacons de 1 litre.
Cette gondole est destinée à la protection contre
l’incendie de rayonnages contenant des produits
inflammables.
Gondole de stockage
• M
atériaux : acier.
• Revêtement : peinture époxy beige, RAL 1013.
• Extincteur automatique : 4 kg poudre BC
(BI EX O-NF) avec 2 rampes de diffusion.
1688
inflammables.
Gondole de stockage
• M
atériaux : acier.
• Revêtement : peinture époxy gris, RAL 908.
2397
Code
H758
Désignation
Extincteur 4 kg poudre BC
Gondole à solvants grand modèle
Capacité de stockage : 70 flacons de 1 litre.
• D
500 x 1000 x 370 mm.
• Poids : 30 kg.
• D
450 x 1270 x 500 mm.
• Poids : 33.6 kg.
Code
H758
Désignation
Gondole à pétrole lampant
• M
atériaux : acier 15/10.
• Déclenchement par ampoule thermique 57°C.
950 x 1200 x 800 mm.
• Bac de rétention.
• Poids : 33.6 kg.
Code
H502
Désignation
Capacité de stockage : 8 bidons de 25 litres.
inflammables type pétrole lampant, cette installation permet de diviser et localiser le risque
d’incendie par détection et extinction automatique
du foyer.
58
Armoire de sécurité / Palette de rétention
> ARMOIRE DE SÉCURITÉ
3380
Armoire de sécurité
Armoire de sécurité 90 mn au feu
• Livrée sans équipement intérieur.
Capacité de stockage : 250 litres
Résistance de 90mn au feu selon la courbe normalisée ISO 834.
Homologuée 90 mn au feu selon :
DIN 12925-1 et EN 14470-1
• C
onstruction double parois.
• Matériaux : acier 15/10.
• Panneaux d’isolation thermique entre les parois
supprimant les ponts thermiques.
• Signalisation par symboles normalisés.
• Point de fixation pour mise à la terre.
• Orifices de ventilation.
• Conduits de ventilation avec système thermofusible permettant d’isoler l’intérieur de l’armoire
en cas d’incendie.
• Joints de portes thermodilatants.
• Portes à fermeture automatique 2 points de
verrouillage par pennes autobloquants.
• S errure à clé.
• Système de maintien des portes en position
ouverte avec fermeture automatique préréglée
à 50°C.
1850 x 1135 x 615 mm.
1620 x 1000 x 410 mm.
• Poids : 300 kg.
  Accessoires
Code
Désignation
3382
Étagère de rétention
3383
Bac de rétention
3384
Caillebotis
> PALETTE DE RÉTENTION
HCQ5
Palette de rétention
Palette de rétention 1240 x 845 x 350
•
•
•
•
atière palette : polyéthylène.
M
Matière caillebotis : acier galvanisé.
Charge : 600 kg.
Transportable à vide par chariot élévateur.
Volume du bac : 200 litres.
HDB8
Palette de rétention
Palette de rétention 1240 x 815 x 350
•
•
•
•
atière palette : acier peint bleu.
M
Matière caillebotis : acier galvanisé.
Charge : 800 kg.
Transportable à vide par chariot élévateur.
Volume du bac : 200 litres.
EXTINCTION
59
Protection adaptée aux locaux spécifiques
> BACS ET PELLES
Chaufferies / parkings, habitations / ERP et locaux industriels.
HJL0
Bac à sable
Bac à sable tôle sans couvercle
Capacité : 100 l.
9554
1157
Bacs à sable et à sel
  Accessoires
• T ôle électro zinguée.
• É paisseur : 10/10ème avec revêtement peinture
époxy rouge incendie.
450 x 468 x 585 mm.
• Livré non monté.
HD29
Bac à sable rouge
HD30
Bac à sable vert
Code
3428
Bac de rétention
HAD9
Couvercle du bac
450 x 468 mm
9554
Panneau : Bac à sable
200 x 80 mm
1157
Panneau : Absorbant
200 x 80 mm
  Accessoires
Code
Désignation
Dimensions
extérieures
H478
Pelle manche à poignée
0.70 m
Bac de rétention pour brûleur
• T ôle laquée rouge.
• Étanche.
Fumigène cheminée
HJK9
• Poids : 8 Kg.
• É tanche.
• Polyéthylène teinté dans la masse.
• Résistant aux chocs et aux différences de
température.
• Insensible à la corrosion.
Capacité : 110 l.
Spécialement utilisé pour l’extérieur.
Dimensions
extérieures
Désignation
imensions extérieures (H x L x P) :
• D
500 x 500 x 50 mm
Fumigène cheminée
• E xtinction par étouffement.
Pelle à rebords pour absorbant
1836
Pelle à rebord pour absorbant
• Manche en bois de 1 m peint en rouge.
Pelles
60
Code
1698
1836
4318
  Accessoires
6048
Désignation
Support pelle mural
Code
Pelles de projection manche en bois peint en rouge
4318
Manche droit - 1 m
4328
Manche poignée - 0,85 m
H478
Manche poignée - 0,70 m
HKE3
Pelle plastique avec manche - Aluminium rétractable
Hauteur de manche réglable entre 480 mm et 715 mm
6048
Batte à feu 6 lames + manche 1,50 m
> ABSORBANTS
Produits non toxiques, sans odeur, sans danger pour l’environnement.
Améliorent la propreté et la sécurité des postes de travail.
4308
Absorbant
TS82
Applications : cuisines, chaufferies, ateliers.
• A bsorbant granulé minéral tous liquides.
• Utilisation en intérieur et extérieur.
• Résiste à la pluie et au balayage par le vent.
• A bsorption : 19 l. par sac.
• Pouvoir antidérapant.
• Sac de 100 l. (10 Kg).
HDN1
Absorbant
Abso’ Net Extra
• A bsorbant granulé minéral tous liquides.
• Utilisation en intérieur.
Applications : locaux batteries, chariot élévateurs.
• A bsorption : 28 l. par sac.
• Pouvoir antidérapant.
• Sac de 40 l. (20 Kg).
HDN2
Absorbant
PROSORB
• Absorbant granulé végétal tous liquides.
•
•
•
•
A bsorption : 32 l. par sac.
Bois résineux, ignifugé déshydraté, dépoussiéré.
Testé par le CNPP – classement M1.
Sac de 40 l. (8 Kg).
HDN3
Boudin absorbant
Boudin Absorbant
• Tous liquides et produits chimiques à faible
concentration.
Idéal en protection autour de machines ou pour
circonscrire un déversement accidentel.
EXTINCTION
•
•
•
•
A bsorption : 4 l. par boudin.
Boudin microfibre pur polypropylène.
Ne coule pas une fois saturé.
Incinérable. Ne forme ni poussière,
ni gaz toxique.
• Lot de 20 boudins Ø 80 mm x 1200 mm.
61
> KITS DE DÉPOLLUTION
Ils sont utilisés en préventif ou curatif.
Ils doivent être conservés à proximité des zones de stockage de liquides, dans des véhicules d’intervention, engins de TP,
véhicules ADR,…
9206
Kit de dépollution
Kit dépollution hydrocarbures 20 L
•
•
•
•
apacité d’absorption : 20 l.
C
Sac housse 320 x 320 x 160 mm.
30 feuilles 300 x 300 mm.
5 feuilles d’essuyage 320 x 380 mm.
9207
Kit de dépollution
C
9208
Kit de dépollution
1 boudin Ø 80 mm x 1500 mm.
2 petits coussins absorbants plats.
2 sacs de récupération.
1 paire de gants.
Kit dépollution hydrocarbures 48 L
•
•
•
•
•
•
•
•
• 1 boudin Ø 80 mm x 3000 mm.
• 1 sac de récupération.
• 1 paire de gants.
Kit dépollution produits chimiques 19 L
•
•
•
•
•
•
C
2 sacs de récupération.
1 paire de gants.
9209
Kit de dépollution
Kit dépollution produits chimiques 45 L
•
•
•
•
•
•
•
Obturateur plaque d’égout
C
1 boudin Ø 80 mm x 3000 mm.
1 sac de récupération.
1 paire de gants.
9210
Obturateur plaque d’égout
• P laque de 700 x 700 mm - épaisseur 14 mm.
• Plaque polyuréthane. Très collante.
• R enforcée par grille polyester à l'intérieur
(indéchirable).
• Réutilisable.
• Poids : 6,5 Kg.
Permet d’opturer ponctuellement des regards de
500 x 500 mm, en cas de déversements accidentels
62
Protection au quotidien
> BOÎTES ET COFFRETS DE SÉCURITÉ
Boîte et coffret de sécurité
3408
Boîte de sécurité sans marteau
• T ôle laquée rouge
165 x 125 x 80 mm.
  Accessoires
Code
Conçue pour protéger un bouton d’alarme, une
poignée, un interrupteur coup de poing…
Boîte à clé
3418
Désignation
4338
Marteau brise glace
6148
Jeu de clés n°H520
6158
Serrure complète
6168
Vitre à briser (107 x 63 x 2 mm)
Boîte à clé sans marteau
• B oite à clé en ABS
160 x 125 x 50 mm.
  Accessoires
Code
Désignation
6148
Jeu de clés n°H520
6158
Serrure complète
6168
Vitre à briser (107 x 63 x 2 mm)
Conçue pour recevoir des clés de sécurité telles
que celles des chaufferies, locaux techniques…
Boîte à clé
1382
Boîte à clé Belfort ABS
• B oite à clé en ABS
160 x 145 x 50 mm.
  Accessoires
Code
1426
Désignation
Scellé rouge pour porte transparente
Conçue pour recevoir des clés de sécurité telles
que celles des chaufferies, locaux techniques.…
Boîte à clé
6078
Boîte à clé Belfort
• S errure à triangle mâle encastrée.
• Tôle laquée rouge.
210 x 112 x 32 mm.
  Accessoires
Code
6088
Désignation
Clé triangulaire femelle de 14
Conçue pour recevoir des clés de sécurité ascenseur.
Coffrets et registres de sécurité
HU67
Coffret registre de sécurité A4
3024
Coffret registre de sécurité A3
Permet de tenir le registre de sécurité à disposition
et donc d’en assurer la mise à jour.
EXTINCTION
• Tôle
acier peinte rouge.
• Fermeture par serrure "triangle" / Livré avec 1 clé.
• Dimensions extérieures Coffret A4 (H x L x P) :
355 x 305 x 62 mm.
• Dimensions extérieures Coffret A3 (H x L x P) :
355 x 450 x 62 mm.
  Accessoires
Code
HS39
Désignation
Clé triangle
63
Protection au quotidien
Coffret téléphone
H271
Coffret téléphone de sécurité
  Accessoires
• Tôle laquée rouge
• Dimensions
extérieures (H x L x P) :
380 x 300 x 160 mm.
Code
6188
Désignation
Vitre à briser
Pour protéger les téléphones muraux des services
de sécurité des usages intempestifs.
Boîtier sous verre dormant
3056
3045
3046
3049
3050
Conçus pour la protection d’une vanne ou d’un
robinet de sécurité.
Corbeille de sécurité anti-feu
• Dimensions
extérieures (H x L x P) :
3056 : 250 x 250 x 120 mm
3045 : 300 x 300 x 180 mm
3046 : 450 x 450 x 250 mm
3049 : 600 x 600 x 300 mm
3050 : 600 x 600 x 450 mm.
6487
Corbeille 15 litres
1227
Corbeille 60 litres
  Accessoires
Dimensions
Pour
coffret
Désignation
Code
HHA0
170 x 120 mm
3056
Vitres
transparentes
brisables
HHA1
370 x 370 mm
3046
HHA2
370 x 445 mm
3049 et 3050
HHA3
237 x 220 mm
3045
• Tôle
laquée gris clair
• Dimensions (H x Ø) :
6487 : 360 x 260 mm
1227 : 650 x 375 mm.
Conçue pour agir contre tout début d’incendie par
étouffement.
64
Protection adaptée aux transports routiers
> PROTECTION ADAPTÉE AUX TRANSPORTS ROUTIERS
Gilet de sécurité et triangle
HDQ7
Triangle de présignalisation européen
HD04
Gilet de sécurité (EN 471)
du triangle
• H
auteur : 385 mm
• Pliable, sur support au sol
• Avec bandes centrales réfléchissantes rigides.
En France : gilet et triangle sont obligatoires depuis
octobre 2008.
Utilisé en cas de panne, le gilet de sécurité vous
permet d’être visible et permet d’éviter les accidents…
HBZ8
Trousse de 1er secours
• D
imensions : 130 X 180 X 50 mm.
• Coloris Rouge.
• 3 volets passants pour port à la ceinture.
  Composition
•
•
•
•
•
•
•
•
•
•
•
EXTINCTION
4 pansements 19 x 72 mm
2 pansements 60 x 50 mm
1 sparadrap micropore 5 m x 2 cm
3 compresses stériles
2 bandes de gaze 3 m x 7 cm
1 écharpe triangulaire
1 couverture de survie
1 paire de gants
1 ciseau bouts ronds 8 cm
1 pince à écharde métal 8 cm
6 tampons alcool
65
RIA (Robinets d'Incendie Armés)
Les Robinets d'Incendie Armés sont des équipements de première intervention alimentés en eau
permettant à toute personne non spécialisée d’agir
immédiatement sur un départ de feu. Directement
branchés sur une source d’eau, ils présentent l’avantage d’une grande puissance et d’une durée d’action
importante. Ils sont implantés à l'intérieur des bâtiments, le plus près possible des risques à protéger.
Les R.I.A. sont conçus pour permettre une première intervention d’urgence dans la lutte contre un incendie, en
attendant que des moyens plus puissants soient mis en
oeuvre.
Article R. 4227-28
(code du travail)
L'employeur prend les mesures nécessaires pour que tout commencement d'incendie puisse être rapidement et efficacement combattu dans l'intérêt du sauvetage des travailleurs...
Article R. 4227-30
Si nécessaire, l'établissement est équipé de robinets d'incendie armés, de colonnes sèches, de colonnes humides, d'installations fixes d'extinction automatique d'incendie ou d'installations de détection automatique d'incendie.
ICPE
(Installations Classées Pour la Protection
de L’Environnement)
GH 51 - MOYENS DE LUTTE CONTRE L’INCENDIE
Il doit y avoir à chaque niveau autant de robinets d'incendie armés que d'escaliers. Les robinets d'incendie armés,
conformes aux dispositions des articles MS 14 à MS 17 du règlement de sécurité des établissements recevant du public.
Article GH 51 de l’arrêté du 30 décembre 2011
qui dispose : "les IGH doivent être dotés d’extincteurs portatifs de type approprié... ils seront également placés à tous les
niveaux... à proximité des accès aux locaux présentant des dangers particuliers d’incendie."
Ces règles s’appliquent dans certains sites soumis aux ICPE (par exemple, Arrêté du 5 août 2002 relatif à la prévention
des sinistres dans les entrepôts couverts soumis à autorisation sous la rubrique 1510).
Norme NF S 62-201
Définit les règles d’installation et de maintenance de l’installation des Robinets
d’Incendie Armés équipés de tuyaux semi-rigides (R.I.A.).
La Norme NF EN 671-1
Concerne les installations fixes de lutte contre l’incendie – Systèmes équipés de
tuyaux – Partie 1 : Robinet d’incendie armés équipés de tuyaux semi-rigides.
Règle APSAD R5.
Règlement APSAD J5 de service
pour la validation d’installations de RIA.
Règlement APSAD F5 de service
pour la maintenance d’installations de RIA.
La Norme NF EN 671-3
Concerne les installations fixes de lutte contre l’incendie – Systèmes équipés
de tuyaux – Partie 3 : maintenance des robinets d’incendie armés équipés de
tuyaux semi-rigides et des postes d’eau muraux équipés de tuyaux plats.
66
ROBINETS D'INCENDIE ARMÉS
Mise en conformité d’installations de RIA
En tant qu’entreprise certifiée APSAD J5/FS, nous sommes qualifiés pour concevoir, réaliser et valider les études et dossiers
techniques permettant la délivrance des certificats de conformité N5 et compte rendus de vérification périodique Q5.
Seules les sociétés titulaires de cette certification sont habilitées à délivrer ces documents pris en considération par les
sociétés d’assurance.
RIA-Certification d’entreprise de validation et de maintenance d’installations
(voir : www.cnpp.com)
> ÉTUDE DE CONFORMITÉ D’INSTALLATION
1. Audit de l’installation
2. Constat et préconisations de mise en conformité
• Contrôle de la source d’eau, des moyens de mise en pression et du réseau
en place
3. Pilotage et suivi de la réalisation des chantiers
• Relevé des caractéristiques des RIA en place
4. Réception du chantier et essais dynamiques
• Définition de la classe de risque (activité, produits, moyens,...)
5. Établissement du dossier technique
• Relevé des cloisonnements, accès, issues et structures
• Définition des contraintes (risque de gel, aménagements pour passage
réseau, positionnement des RIA, travail en hauteur, difficultés d’accès).
6. Délivrance des Certificats
7. Proposition du contrat d’entretien
> TRAVAUX DE MISE EN CONFORMITÉ D’UNE INSTALLATION DE RIA
  Alimentation en eau / source
MISE EN PLACE DE SURPRESSEURS SUR
RÉSEAU "EAU DE VILLE"
MISE EN PLACE DE RÉSERVE D’EAU
SURPRESSÉE AUTONOME
  Réseau de canalisations
MISE EN PLACE EN COMBLE
MISE EN PLACE EN AÉRIEN
MISE EN PLACE ENTERRÉE
  RIA
EN INTÉRIEUR
EXTINCTION
EN EXTÉRIEUR
67
Maintenance des RIA
Une installation de RIA doit être entretenue régulièrement. La
vérification effectuée par une entreprise certifiée F5 permet
de garantir un service conforme aux exigences APSAD et aux
normes en vigueur.
Elle permet le maintien de l’installation à son niveau de performance initiale et conditionne l’utilisation efficace du matériel.
> MODE OPÉRATOIRE
La maintenance d’une installation de RIA en conformité avec les exigences APSAD prend en compte la totalité de l’installation : RIA, réseau et source.
> PÉRIODICITÉ
  Maintenance trimestrielle
  Maintenance quinquennale
Effectuée soit par le client soit par SICLI. Elle concerne principalement la surveillance de l’installation et les mesures des pressions.
  Maintenance annuelle
Effectuée par SICLI. Elle concerne toutes les opérations effectuées lors de la
maintenance trimestrielle plus toutes les opérations de maintenance annuelle
soit : la source d’eau, le réseau de canalisation, le RIA lui-même et les mesures
des pressions.
Effectuée par SICLI. Elle concerne toutes les opérations effectuées lors de la maintenance annuelle plus toutes les opérations de maintenance quinquennale soit : la
vidange et le nettoyage de la source d’eau, l’épreuve des tuyaux RIA (DN33-7 b ;
DN25-12 b & DN19-12 b) et le remplacement des joints d’étanchéité de chaque RIA.
  Maintenance décennale
Effectuée par SICLI. Elle concerne toutes les opérations effectuées lors de la
maintenance quinquennale plus toutes les opérations de maintenance décennale soit : le contrôle de l’état de corrosion interne des tuyauteries (démontage
et remontage des manchettes témoins).
Du fait de sa certification APSAD J5/F5, SICLI vous assure la vérification et la maintenance de votre installation RIA (en accord avec la règle R5 et la
norme NF S 62-201). Si l’installation dispose d’un certificat N5, SICLI est en mesure de vous délivrer un Compte Rendu de vérification périodique Q5
qui peut le cas échéant vous être réclamé par votre assureur.
Les RIA et PIA permettent une première intervention en attendant que des
moyens plus puissants soient mis en œuvre.
La durée de fonctionnement de 20 mn au minimum est en adéquation avec les
délais moyens d’intervention sur zone (source : Direction générale de la sécurité
civile et de la gestion des crises).
90 %
80 %
70 %
60 %
50 %
40 %
Incendies
30 %
S ecours à personne
Accidents de circulation
20 %
Toutes interventions
10 %
0%
7
68
8
9
10 11
12
13 14 15 16 17 18
19
Produits
SICLI vous propose une gamme complète de RIA et d’accessoires pour vous permettre de répondre à la fois à vos impératifs
économiques mais également aux exigences de votre activité.
5
4
Tous les RIA SICLI sont certifiés selon la norme EN 671-1 et sont
également estampillés NF 021 (sauf postes hydromousses et
postes sur roues).
3
8
2
1
2
6
5
1 Source
anomètre
2 M
3 Vanne
4 Dispositif anti-pollution
1
3
4
5 Dispositif de surpression
7
6 Manchette
7 Vidange
8 Vanne d'isolement
1
2
5
1 Vanne d’isolement
8
2 Manomètre (pour le RIA
le plus défavorisé)
9
3 Vanne de purge (facultative)
9
3
4 Vanne d’arrêt
5 Arbre d’arrivée d’eau
4
10
6 Col de cygne
(ou ressort raidisseur)
5
7
6
7 Boîte à eau
8 Dévidoir
9 Tuyau semi-rigide
10 Diffuseur
EXTINCTION
69
ROBINETS D'INCENDIE ARMÉS (RIA)
RIA tournants pivotants
> RIA TOURNANTS PIVOTANTS
Désignation
Code
DN
Longueur
Diffuseur
RIA TOP PPE LST-A 19-20
3164
19
20
DMF/A
3165
19
30
DMF/A
3155
25
20
DMF/A
3156
25
30
DMF/A
3144
33
20
DMF/A
3145
33
30
DMF/A
RIA TOP PPE LST-B 25-20
3162
25
20
DMF/B
3163
25
30
DMF/B
3153
33
20
DMF/B
3154
33
30
DMF/B
RIA TOP PPE LST-A/HT 25-20
3159
25
20
DMF/A/HT
RIA tournant pivotant
L’utilisation d’un RIA tournant pivotant est préconisée là ou un débattement par pivotement de la bobine par rapport au mur est nécessaire et possible.
L’intervention est favorisée par le pivotement de la
bobine à 180°.
3161
25
30
DMF/A/HT
3148
33
20
DMF/A/HT
3152
33
30
DMF/A/HT
Nous contacter pour modèles avec bras inversés
et longueur de 40 m.
  Encombrement
Code
19
25
33
RIA tournant pivotant Inox
70
Cap
m
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
I
mm
J
mm
Poids
kg
20
230
723
640
122
610
160
355
1200 < I < 1800
150
17
30
230
723
640
122
610
160
355
1200 < I < 1800
150
25
20
268
723
640
168
610
160
355
1200 < I < 1800
150
20
30
268
723
640
168
610
160
355
1200 < I < 1800
150
28
20
413
724
667
316
610
204
355
1200 < I < 1800
160
30
30
413
724
667
316
610
204
355
1200 < I < 1800
160
37
Désignation
Code
DN
Longueur
Diffuseur
3202
25
20
DMF/A
3204
25
30
DMF/A
3193
33
20
DMF/A
3194
33
30
DMF/A
RIA tournants fixes / RIA 360°
> RIA TOURNANTS FIXES
Désignation
RIA tournant fixe
L’utilisation d’un RIA tournant fixe est préconisée
dans les locaux en enfilade ou des niches présentant des contraintes d’encombrement ne permettant pas un débattement par pivotement de la
bobine.
RIA TOP PFE LST-A 19-20
RIA TOP PFE LST-B 25-20
RIA TOP PFE LST- A/HT 19-20
RIA TOP PFE LST- A/HT 19-30
RIA TOP PFE LST-A/HT 25-30
Code
DN
Longueur
Diffuseur
3135
3136
3122
3123
3103
3104
3133
3134
3137
3118
3142
3143
3132
3113
3115
19
19
25
25
33
33
25
25
33
33
19
19
25
33
33
20
30
20
30
20
30
20
30
20
30
20
30
30
20
30
DMF/A
DMF/A
DMF/A
DMF/A
DMF/A
DMF/A
DMF/B
DMF/B
DMF/B
DMF/B
DMF/A/HT
DMF/A/HT
DMF/A/HT
DMF/A/HT
DMF/A/HT
  Encombrement
Code
19
25
33
Cap
m
20
30
20
3 0
20
30
A
mm
235
235
285
285
460
460
B
mm
610
610
610
610
610
610
C
mm
750
750
750
750
750
750
D
mm
128
128
174
174
316
316
E
mm
40
40
40
40
50
50
F
mm
445
445
445
445
435
435
G
mm
1200 < G < 1800
1200 < G < 1800
1200 < G < 1800
1200 < G < 1800
1200 < G < 1800
1200 < G < 1800
Poids
kg
16
24
19
27
29
36
> RIA 360°
RIA 360°
Pivotant sur 360°, il est particulièrement destiné à la protection des zones
où l’installation du RIA contre un mur
n’est pas envisageable (terrain de camping, entrepôts,...).
EXTINCTION
Désignation
Code
DN
Longueur
Diffuseur
RIA TOP COMPACT 360° LST-A 25-20
4427
25
20
DMF/A
4425
25
30
DMF/A
4416
33
20
DMF/A
4414
33
30
DMF/A
RIA TOP COMPACT 360° LST-B 25-20
4432
25
20
DMF/B
4429
25
30
DMF/B
4420
33
20
DMF/B
4418
33
30
DMF/B
Un kit hivernage permet la mise à l’abri du dévidoir pendant la saison hivernale.
71
PIA / Dévidoirs
> PIA
Désignation
Code
DN
Longueur de tuyau adaptable
PIA bas foisonnement
3216
33
20
PIA bas foisonnement
3217
33
30
PIA moyen foisonnement
3222
33
20
PIA moyen foisonnement
3224
33
30
Poste Incendie Additivé
La mousse est très efficace sur les feux de produits chimiques ou hydrocarbures, et peut empêcher ou limiter les
évaporations de produits combustibles ou non. Le PIA est un moyen de 1ère intervention particulièrement adapté aux
sites industriels et lieux de stockage divers.
Le PIA est un poste pivotant qui peut être utilisé soit en mousse bas ou moyen foisonnement, soit en eau pure,
en fonction du réglage du prémélangeur.
La Règle R5 de l’APSAD de janvier 2012, indique le temps de référence de 20 min pour l’arrivée de moyens d’extinction
plus puissants sur un incendie. Les appareils de référence doivent pouvoir assurer un débit minimum de protection durant
ce laps de temps.
Pour les PIA, il convient de calculer la quantité d’émulseur requise en fonction de cet élément "temps".
Un bidon de 120 litres d’émulseur à concentration d’emploi 3% assure la protection durant 23 min 30 pour un PIA DN33.
Un bidon de 120 litres d’émulseur à concentration d’emploi 6% assure la protection durant 11 min 30 pour un PIA DN33.
Il s’agit du cas le plus défavorable, la pression et le débit diminuant à chaque RIA sur une boucle.
Il convient de réaliser un calcul précis en fonction des relevés faits sur site, et évidemment d’utiliser l’émulseur approprié au risque à protéger en tenant compte de sa concentration d’emploi.
S’utilise à la fois en mousse ou en eau comme un
RIA classique.
Un code article comprend :
- le PIA,
- le proportionneur avec son tuyau d’aspiration,
- la lance.
1
  Accessoires SAV
Désignation
Code
Émulseurs
Caractéristiques
Photo N°
Voir documentation émulseurs
-
Lance bas foisonnement
3278
Debit à 6 bars 140l/mn
1
Lance moyen foisonnement
3277
Debit à 6 bars 140l/mn
2
Prémélangeur
3276
Avec robinet doseur de 0 à 6%, équipé de
son flexible d’aspiration longueur 1,5 m.
3
2
3
> DÉVIDOIRS
Dévidoir tournant pivotant nu
Désignation
Code
DN
Dévidoir RIA TOP PPE
3280
33
20 ou 30 m
3282
25
20 ou 30 m
3284
19
20 ou 30 m
Permet d’adapter une longueur de tuyau de 20 ou
30 m.
72
Dévidoirs / Accessoires
Dévidoirs tournants fixes nus
Désignation
Code
DN
Dévidoir RIA TOP PFE
3285
33
20 ou 30 m
3286
25
20 ou 30 m
3287
19
20 ou 30 m
Code
DN
Dévidoir RIA TOP PPE INOX
3352
33
20 ou 30 m
Dévidoir RIA TOP PPE INOX
3353
25
20 ou 30 m
Code
DN
Longueur
Tuyau équipé lance LST
3299
19
20
3308
19
30
3309
25
20
3310
25
30
3316
33
20
3317
33
30
Tuyau équipé lance LST HT
3445
25
30
Tuyau équipé lance LST HT
3446
33
30
Code
DN
Longueur
Tuyau équipé lance LST INOX
3357
25
20
3359
25
30
3355
33
20
Tuyau équip lance LST INOX
3356
33
30
30 m.
Dévidoirs tournants pivotants INOX nus
Désignation
30 m. Fabrication en INOX 316 L.
> ACCESSOIRES
Tuyaux semi rigides PVC (NF EN 694)
Équipé de lance LST, d’un seul côté.
Tuyaux semi rigides PVC raccord
INOX (NF EN 694)
Désignation
Désignation
Toutes nos longueurs de tuyaux sont équipées d’un système de préhension en inox 316 L et d’une lance LST sertie
à about fileté en inox 316 L qui permet l’interchangeabilité entre plusieurs types de robinets diffuseurs ou lances à
mousse suivant les besoins (et permet d’insérer le manomètre de contrôle de pression).
EXTINCTION
73
Accessoires
Désignation
Code
DN
Photo N°
DMF / A
3333
19
1
DMF / A
3329
25
1
DMF / A
3328
33
1
DMF /B
0674
19
2
DMF /B
6002
25
2
DMF /B
5313
33
2
DMF / A HT
RO05
25
3
DMF / A HT
RO04
33
3
DMF / A INOX
3366
25
1
DMF / A INOX
3365
33
1
DMF / A HT INOX
3372
25
3
DMF / A HT INOX
3371
33
3
Robinets diffuseurs
1
2
3
Entrée filetée Femelle.
Désignation
Code
Photo N°
Seau incendie à fond rond
1648
1
Support mural pour seau
1708
Hache incendie à pic et tranchant
1638
2
Hachette incendie à pic et tranchant
5988
2
Support mural pour hache / hachette
1698
Plaque vanne d’emploi PVC 140x180
1241
3
Clip de maintien en position du diffuseur DN19
3338
4
3339
4
3344
4
Malette de contrôle pression digitale
HLY1
Malette de contrôle pression
0625
Volant de manœuvre RIA DN 33
2283
Vis du volant
R532
Manomètre + robinet purgeur
1628
Accessoires RIA
2
1
3344 / 3339 / 3338
4
3
Désignation
Potelets pour RIA
Code
Revêtement
Photo N°
Potelet polyvalent pour RIA
HHE9
Peinture époxy
1
Potelet polyvalent pour RIA
HHF5
Galvanisé
2
Potelet standard pour RIA pivotant
3397
Inox
3
Platine pour adaptation RIA fixe, à monter sur potelet
HHE9
HL82
Peinture époxy
A visser au sol EA = 200 x 200, 4 trous diamètre 17 mm.
Hauteur = 1.20 m.
1
2
3
Pour fixation indépendante du mur.
74
Spécifiques / Poste à eau
> SPÉCIFIQUES
RIA sous armoire sur porte pivotante
RIA sous armoire et logement
extincteur 6l/kg
Habillage RIA DN33
Désignation
Code
DN
Longueur
Diffuseur
9505
19
20
DMF / A
9506
19
30
DMF / A
9507
25
20
DMF / A
9508
25
30
DMF / A
RIA équipé de diffuseur DMF / A
Tôle 15/10e couleur blanc RAL 9010
Renfort de porte en tôle 20/10e
4 pré-perçages pour le passage des canalisations pour le
raccordement du réseau d’eau
Serrure à clef et vitre pré-cassée
Étiquette logo RAI à apposer lors de l’installation
Dimensions : 695 x 695 x 285 mm
Utilisation exclusivement en intérieur.
Désignation
Code
DN
Longueur
Diffuseur
9513
19
20
DMF / A
9514
19
30
DMF / A
9515
25
20
DMF / A
9516
25
30
DMF / A
Étiquette logo RIA et extincteur à apposer lors de
l’installation
Utilisation exclusivement en intérieur
Utilisation avec les extincteurs :
- 6 kg/l de la gamme Intégral
- 6 kg de la gamme Indium
- 6 kg/l de la gamme Intuition
- 6 kg/l de la gamme Silice.
Désignation
Code
9522
Étiquette logo RAI à apposer lors de l’installation
Utilisation exclusivement en intérieur.
> POSTE À EAU
Poste à eau
Désignation
Code
DN
Longueur
Poste à eau sur roues avec diffuseur DMF / A
9524
33
40
Poste à eau sur roues avec diffuseur DMF / A
9525
25
50
Code
DN
Longueur
HHL2
33
5m
  Accessoires SAV
Désignation
Tuyau alimentation identique pour DN25 et DN33
Constitué d’un chariot et d’un poste à eau équipé d’un diffuseur DMF / A
Raccordement au réseau d’eau par 5 m de tuyau DN33
Dimensions : Hauteur = 1245, largeur = 650, profondeur = 690 mm.
Pour une intervention sur une zone isolée ou extérieur.
EXTINCTION
75
Armoires et housses pour RIA
> ARMOIRES ET HOUSSES POUR RIA
Désignation
Armoire
Armoire PO
Code
2326
Dimensions
- Hauteur : 1570 mm
- Largeur : 855 mm
- Profondeur : 575 mm
Pour RIA fixe ou pivotant.
A poser au sol ou à fixer au mur.
Côté rabattable pour le pivotement du RIA.
4 pieds livrés non montés, hauteur 300 mm.
• Porte
avec serrure à clé, vitre à briser
et marteau.
• Fond démontable.
• Étiquette poste d’incendie.
• Tôle électro-zinguée, peinture époxy rouge.
• Toit en pente.
Désignation
Armoire
Armoire AS200
Code
6503
Dimensions
- Hauteur : 1200 mm
- Largeur : 855 mm
Pour RIA fixe ou pivotant.
A fixer au mur.
• Porte
et marteau.
• Toit en pente.
Désignation
Armoire
Code
Dimensions
Armoire SERIA 1252
1112
- Hauteur : 1570 mm
- Largeur : 855 mm
Étagère (maxi 4)
HC49
Prévoir les étagères pour le stockage
de matériel incendie
Pour RIA fixe.
A poser au sol ou à fixer au mur.
4 pieds livrés non montés, hauteur 300 mm.
• Porte
et marteau.
• Toit en pente.
Désignation
Armoire
Armoire AS 300
Code
5408
Dimensions
- Hauteur : 1520 mm
- Largeur : 970 mm
Spécialement conçu pour les PIA.
4 pieds soudés.
76
• 2 portes avec serrure à clé, vitre à briser
et marteau.
• Toit en pente.
Armoires et housses pour RIA / Accessoires divers
Désignation
Code
Longueur du RIA
Housse pour RIA DN19
3546
20 et 30 m
3547
20 et 30 m
HJ88
20 et 30 m
Housse pour RIA TOP 360° DN25 / DN33
HHR8
Housses
Housse de protection pour RIA, s’adapte à l’ensemble des gammes de RIA et postes hydromousse.
Désignation
Matériel de rechange pour armoires
Code
Jeu de 2 clés N° 2131A
6138
Serrure + jeu de clés
6178
Vitre à briser
6188
> ACCESSOIRES DIVERS
Tuyaux
Avec raccord symétrique Bronze.
Fûts de lance
EXTINCTION
Désignation
Code
Raccord
DN
Longueur
Tuyau avec raccord symétrique
1167
Avec 1 x ½ raccord
25
20 m
1168
Avec 1 x ½ raccord
25
30 m
1172
Avec 2 x ½ raccord
25
20 m
1173
Avec 2 x ½ raccord
25
30 m
1174
Avec 1 x ½ raccord
sym + lance LST
25
20 m
1175
Avec 1 x ½ raccord
sym + lance LST
25
30 m
1184
Avec 1 x ½ raccord
33
20 m
1185
Avec 1 x ½ raccord
33
30 m
1186
Avec 2 x ½ raccord
33
20 m
1187
Avec 2 x ½ raccord
33
30 m
1188
Avec 1 x ½ raccord
sym + lance LST
33
20 m
1189
Avec 1 x ½ raccord
sym + lance LST
33
30 m
Code
Raccord
DN
Matière
Fût de lance Guillemin
3018
Symétrique de 20
25
Bronze
H787
Symétrique de 20
25
Alu
3028
Symétrique de 40
25
Bronze
H822
Symétrique de 40
25
Alu
3038
Symétrique de 65
25
Bronze
Fût de lance GFR Femelle
3008
GFR 20
25
Bronze
Désignation
77
Accessoires divers
Désignation
Code
Raccord
DN
Matière
Fût de lance DSP 40
2968
DSP 40
40
Alu
Fût de lance DSP 65
2978
DSP 65
65
Alu
Fûts de lance
Fût de lance symétrique auto-étanche.
Désignation
Code
DN
Matière
Fût de lance à douille à gorge
1608
25
Bronze
Fût de lance à douille à gorge
1618
40
Bronze
Fûts de lance
Fût de lance à douille à gorge pour tuyaux PVC
semi rigides.
Désignation
Code
Raccord
Adaptateur
H277
Sym 20 x F M24 x 2 (pour DN19 et DN 25)
Adaptateur
H276
Sym 40 x F M36x2 (pour DN 33)
Code
DN / Lg
1762
Pour tuyau DN 25 et 33, lg : 20 à 40m
Adaptateur
Matière : Bronze
Permet d’adapter sur une lance LST une longueur
de tuyau ou un diffuseur équipé en raccord symétrique.
Désignation
Adaptateur
Demi sellette
Matière : Tôle électro-zinguée, peinture époxy rouge
Pour tuyau semi rigide, prévoir 2 x ½ sellettes.
78
EXTINCTION
79
COLONNES D'INCENDIE
Les colonnes d'incendie sont des tuyauteries fixes
et rigides destinées à véhiculer l'eau dans les différents niveaux d'un bâtiment et à faciliter l'intervention des Sapeurs-pompiers.
Les colonnes sèches sont alimentées à partir d'un véhicule de secours.
Les colonnes en charge sont alimentées par une bâche
située dans le bâtiment et réalimentées à partir d'un véhicule de secours.
Elles sont installées dans des constructions telles que :
habitations collectives, bâtiments à usage industriel, établissements recevant du public, stationnements souterrains. Soit en application d'une réglementation, soit à la
demande des services de secours locaux.
(code du travail)
R. 4224-17
Les installations et dispositifs techniques et de sécurité des lieux de travail sont entretenus et vérifiés suivant une périodicité
appropriée. Toute défectuosité susceptible d'affecter la santé et la sécurité des travailleurs est éliminée le plus rapidement
possible. La périodicité des contrôles et les interventions sont consignées dans un dossier qui est, le cas échéant, annexé
au dossier de maintenance des lieux de travail prévu à l'article R. 4211-3. Ce dossier regroupe notamment la consigne
et les documents prévus en matière d'aération, d'assainissement et d'éclairage aux articles R. 4222-21 et R. 4223-11.
Arrêté du 5 août 1992 pris pour l'application des articles R. 235-4-8 et R. 235-4-15 du code du travail et fixant
des dispositions pour la prévention des incendies et le désenfumage de certains lieux de travail.
Article 8 Modifié par arrêté du 22 septembre 1995 art. 4
Des colonnes sèches, conformes aux normes en vigueur, doivent être installées dans les escaliers protégés des bâtiments
dont le plancher bas le plus élevé est à plus de 18 mètres du niveau de la voie accessible aux engins des sapeurs-pompiers.
Colonnes sèches
MS 18 - Objet
§ 1. (Arrêté du 2 février 1993.) "Des colonnes sèches doivent être installées dans les établissements, dès lors que des
locaux à risques importants sont aménagés dans des étages dont le plancher bas est à plus de 18 mètres du niveau de la
voie accessible aux engins des sapeurs-pompiers."
§ 2. Elles doivent être conformes aux normes françaises.
MS 19 - Raccords d'alimentation
§ 1. Les raccords d'alimentation des colonnes sèches doivent être placés en des endroits facilement accessibles aux sapeurspompiers, sur la façade la plus proche des bouches ou poteaux d'incendie. Ils doivent être signalés et une pancarte doit indiquer l'escalier ou le dispositif d'accès desservi. Sauf cas particulier, le regroupement de ces raccords d'alimentation est interdit.
§ 2. Le cheminement entre les raccords d'alimentation des colonnes sèches et les bouches ou poteaux d'incendie ne doit
pas dépasser 60 mètres de longueur.
MS 20 - Prises d'incendie
Les prises d'incendie doivent être placées dans les cages d'escaliers ou dans leurs dispositifs d'accès.
MS 21 - Vidange et purge d'air
Les colonnes sèches doivent être munies d'un dispositif de vidange et de purge d'air.
Colonnes en charge
Article MS 22 - Généralités
§ 1. Les colonnes en charge peuvent être imposées dans certains établissements importants.
§ 2. Ces colonnes et leurs dispositifs d'alimentation doivent être conformes aux normes françaises.
Article MS 23 - Alimentation
§ 1. Le dispositif d'alimentation de chaque colonne (réservoir en charge, surpresseur, pompe, etc.) doit assurer en permanence, à l'un quelconque des niveaux, pendant le temps requis pour la stabilité au feu du bâtiment, avec un minimum d'une
heure, un débit horaire de 60 mètres cubes sous une pression statique comprise entre 4,5 bars et 8,5 bars.
§ 2. Lorsque le débit est assuré par des réservoirs, ceux-ci doivent avoir une capacité telle qu'un débit de 60 mètres cubes
par heure au moins soit exclusivement réservé au service d'incendie durant le temps requis au paragraphe précédent. Cette
capacité peut être augmentée en fonction des risques particuliers de l'établissement.
§ 3. Chaque colonne en charge doit être alimentée de manière indépendante à partir de la nourrice située en aval des surpresseurs.
Article MS 24 - Réalimentation
§ 1. Les colonnes en charge doivent pouvoir être réalimentées à partir de deux orifices de 65 millimètres dotés de vannes,
placés au niveau d'accès des sapeurs-pompiers et à moins de 60 mètres d'une bouche ou d'un poteau d'incendie.
§ 2. Les orifices de réalimentation doivent être signalés et porter l'inscription : "Réalimentation des colonnes en charge ;
pression : .... bar."
80
COLONNES D'INCENDIE
Contextes réglementaire et normatif
GH 54 - Colonnes sèches
§ 1. Les immeubles de hauteur inférieure ou égale à 50 mètres au sens de l'article R. 122-2 du code de la construction
et de l'habitation sont équipés sur toute leur hauteur de colonnes sèches. Pendant la construction de l'immeuble, l'une
de ces colonnes sèches est installée de façon à pouvoir être utilisée à chaque niveau dès le début des travaux de second
oeuvre.
§ 2. Il y a une colonne sèche de diamètre nominal 100 millimètres par escalier ; cette colonne sèche comporte :
- deux raccords d'alimentation de 65 millimètres placés à proximité des accès utilisables par les services d'incendie et
de secours et dont les zones respectives de desserte sont clairement indiquées ;
- une prise simple de 65 millimètres et deux prises simples de 40 millimètres situées dans les dispositifs d'intercommunication à chaque niveau.
GH 55 - Colonnes en charge
§ 1. Les immeubles d'une hauteur supérieure à 50 mètres au sens de l'article R. 122-2 du code de la construction et de
l'habitation sont équipés sur toute leur hauteur de colonnes en charge. Pendant la construction de l'immeuble, l'une de
ces colonnes est installée de façon à pouvoir être utilisée à chaque niveau dès le début des travaux de second oeuvre.
Son utilisation provisoire en colonne sèche peut être admise jusqu'à 100 mètres.
§ 2. Elles ne doivent pas être exposées au risque de gel, et sont situées dans chaque escalier. Toutefois, une colonne en
charge peut être commune à un escalier desservant les niveaux en infrastructure et un escalier desservant les niveaux en
superstructure s'ils sont superposés. Elles comportent une prise simple de 65 millimètres et deux prises simples de 40
millimètres situées dans les dispositifs d'intercommunication à chaque niveau.
§ 3. Leur dispositif d'alimentation (réservoirs en charge, surpresseurs, pompes, etc.) assure en permanence, à l'un
quelconque des niveaux et dans chaque colonne, un débit de 1 000 litres par minute sous une pression comprise entre
7 et 9 bars.
§ 4. Les réservoirs ont une capacité telle que 120 m3 au moins soient exclusivement réservés au service d'incendie. Ils
sont alimentés en permanence par les moyens propres à l'immeuble prévus à l'article GH 52, §1, avec un débit minimal
de 1 000 litres par minute. Cette capacité pourra être réduite à 60 m3 dans les immeubles de hauteur inférieure à
100 mètres et de moins de 750 m2 de superficie par compartiment, à condition que ces réservoirs puissent être réalimentés par l'un des deux moyens suivants :
- soit automatiquement par les moyens propres de l'immeuble avec un débit minimal de 1 000 litres par minute ;
- soit par les pompiers, à partir d'une colonne sèche de 100 millimètres.
§ 5. Lorsque les réservoirs sont placés en partie basse d'un immeuble, chaque colonne en charge est alimentée de
manière indépendante à partir du collecteur ou de la nourrice situé en aval des surpresseurs.
§ 6. Chaque colonne en charge comporte deux raccords d'alimentation de secours de 65 millimètres et placés à proximité
des accès utilisables par les services publics de secours et de lutte contre l'incendie et dont les zones respectives de
desserte sont clairement indiquées.
Arrêté du 31 janvier 1986 modifié - Section II - Colonnes sèches
Article 98
Les habitations de la troisième famille B et de la quatrième famille doivent comporter une colonne sèche de 65 millimètres
par escalier. Cette colonne sèche doit être munie d'une prise de 40 millimètres par niveau ou d'une prise double de 40
millimètres dans le cas de niveau desservant des logements en "duplex". Les colonnes sèches doivent être conformes à
la norme française en vigueur (*) et leurs prises placées à l'intérieur des sas lorsqu'il en existe. Le raccord d'alimentation
de la colonne sèche doit être situé à 60 mètres au plus d'une prise d'eau normalisée accessible par un cheminement
praticable, située le long d'une voie accessible aux engins des sapeurs-pompiers et répondant aux spécifications de
l'article 4 ci-avant. Les emplacements des points d'eau doivent être situés à 5 mètres au plus du bord de la chaussée ou
de l'aire de stationnement des engins d'incendie.
NOTA : (*) Norme NF S 61 750.
Article 101
Le propriétaire ou, le cas échéant, la personne responsable désignée par ses soins, est tenu de faire effectuer, au moins
une fois par an , les vérifications des installations de détection, de désenfumage, de ventilation, ainsi que de toutes les
installations fonctionnant automatiquement et des colonnes sèches.
Arrêté type - Rubrique n° 331 bis : Parcs de stationnement couverts et garages, hôtels de véhicules à moteur
Parcs de stationnement couverts et garages hôtels de véhicules à moteur (La surface étant supérieure à
6 000 m2 mais inférieure ou égale à 20 000 m2)
Parcs de stationnements couverts
2. Pour les parcs comportant plus de quatre niveaux au dessus du niveau de référence ou plus de trois niveaux au dessous, en plus des moyens prévus ci dessus en 1 :
- des colonnes sèches de 65 millimètres dis posées dans les cages d'escalier ou dans les sas et comportant à chaque
niveau une prise de 65 millimètres et deux prises de 40 millimètres;
- une ou plusieurs bouches ou poteaux d'incendie de 100 millimètres de diamètre, branchés sur une canalisation d'un
diamètre au moins égal et implantés à moins de 100 mètres d'un accès du parc. Les bouches ou poteaux seront munis
d'un regard de vidange avec ou sans écoulement à l'égout. Ces points d'eau seront également prévus dans les étages
ayant une superficie supérieure à 6 000 m2.
Les colonnes sèches, bouches ou poteaux d'incendie seront installés conformément aux normes en vigueur
> CONTEXTE NORMATIF
Les colonnes sèches doivent être conformes à la norme NF S 61-759/A2
d’Août 2011 :
EXTINCTION
Matériel de lutte contre l'incendie - Colonnes d'incendie (sèches et en charge) Installation et maintenance.
81
COLONNES D'INCENDIE
Maintenance des colonnes d'incendie sèches et en charge
Sicli, réalise ses prestations sur la base de la norme NF S 61-759
avec des équipes spécialisées et des véhicules adaptés qui
assurent leurs prestations dans le cadre d’un périmètre de
sécurité balisé.
Essai hydraulique en régime d’écoulement
Cet essai permet de déceler la présence d’éventuels corps étrangers ou de
réduction de passage dans la colonne, et doit être effectué au moins une fois
tous les 5 ans.
Outre les essais, lors de la vérification de votre installation, nous réalisons : • Plus de 15 points de contrôle.
Dans le cadre de la vérification annuelle 2 types d’essais sont proposés :
• Le remplacement des pièces de robinetterie.
Essai hydrostatique
• La démarche administrative auprès des services locaux.
C’est un test de résistance mécanique, qui se fait sous eau à une pression de 16
bars, et permet de vérifier :
• Un compte rendu détaillé.
• L’étanchéité de la colonne, de sa traînasse et de ses purges, et de la robinetterie d’incendie.
Dans le cadre de chantier de remise en état ou création d’installations,
nous assurons :
• Le bon fonctionnement de la robinetterie.
• L'étude sur site.
• L’état des pièces constituantes.
• La conception de l’installation.
• La présence des pièces facilement démontables (panneaux de signalisation,
bouchons et chaînettes).
• La réalisation et le suivi de chantier.
• La réception du chantier.
> PRISES INCENDIE POUR COLONNE SÈCHE
Prise incendie simple
Désignation
Code
Volant
Entrée
Sortie
1858
Non
M 40/49
Sym 40
1878
Non
M 66/76
Sym 65
1868
Oui
M 40/49
Sym 40
1888
Oui
M 66/76
Sym 65
Code
Volant
Entrée
Sortie
Prise incendie double
1898
Non
M 66/76
2 x Sym 40
5278
Non
M 102/114
2 x Sym 65
1908
Oui
M 66/76
2 x Sym 40
H451
Oui
M 102/114
2 x Sym 65
Matière : bronze
Raccordement : symétrique
Avec ou sans volant - Avec bouchon et chaînette
Désignation
Matière : bronze
Raccordement : symétrique
Avec ou sans volant - Avec bouchon et chaînette
Robinet de poste d’incendie
Désignation
Code
Entrée
Sortie
3178
M 26/34
SYM 20
3188
M 40/49
SYM 40
3198
M 66/76
SYM 65
Entrée : mâle à volant - Sortie : inclinée symétrique Guillemin
Matière : bronze
Raccordement : Symétrique Guillemin
82
COLONNES D'INCENDIE
Bouchons / Accessoires complémentaires
> BOUCHONS
Désignation
Bouchons avec verrou et chaînette
Code
Matière
Caractéristiques
Bouchon avec verrou et chaînette
5968
Bronze
SYM 100
2838
Bronze
SYM 40
H420
Bronze
SYM 20
2848
Bronze
SYM 65
HD60
Alu
SYM 20
HN97
Alu
SYM 40
HX79
Alu
SYM 65
H487
Alu
SYM 100
Matière : aluminium ou bronze
Raccordement : SYM
> ACCESSOIRES COMPLÉMENTAIRES
Désignation
Volant avec vis
Volant avec vis
Code
Caractéristiques
HAD0
Carré de 12 livré avec vis
Matière : alu
Désignation
Code
Type
Caractéristiques
Joint PR RAC SYM 20/25
2208
SYM
SYM 20/25
2218
SYM
SYM 40/45
2228
SYM
SYM 65/70
Joints pour raccords
Matière : butadiène nitrile acrylique
Code
Matière
Caractéristiques
Panneau "Colonne Sèche"
Désignation
4108
PVC Photolum
200 x 100 mm
Panneau "Prise Incendie"
HD38
PVC
200 x 100 mm
Signalisations
COLONNE SÈCHE
Voir chapitre "Robinetterie"
Raccord d’alimentation
Désignation
Code
Matière
Photo N°
5288
Alu
1
Clé universelle à 11 fonctions
0612
Laiton
2
Clé à 5 fonctions
HK97
Laiton
3
Clés pour raccords et Multifonctions
Clé à carré femelle de 12 à 5 fonctions
1
2
3
4
5
6
Raccords de ventilation
Clé tricoise de 20 à 65
1658
Acier
4
Clé tricoise de 20 à 65 anti étincelle
0665
Laiton
5
Clé polyservices
3044
Laiton
6
Matière : acier, alu ou laiton
Servant à l’ouverture et à la fermeture de différentes vannes et raccords
Désignation
Code
Matière
Caractéristiques
Raccord de ventilation
2948
Alu
Ø 300 mm
Bouchon pour raccord de ventilation
2958
PVC
Ø 300 mm
Matière : alu
Raccordement : DSP / GFR Mâle ou Femelle
EXTINCTION
83
POTEAUX ET
BOUCHES D'INCENDIE
Les poteaux d'incendie et les bouches d'incendie
sont des dispositifs de lutte contre l'incendie destinés à faciliter l’intervention des Sapeurs-pompiers.
Il s'agit d'un réseau d'eau souterrain sous pression
permettant d'alimenter les fourgons d'incendie.
Les points d'accès sont situés sur la chaussée, soit enterrés et accessibles par un regard, on parle alors de bouche
d'incendie (BI), soit sous la forme d'un poteau d'environ
un mètre de haut, on parle alors de poteau d'incendie
(PI) ; on parle aussi d'hydrants.
(code du travail)
Articles R.4224-17, R.4227-29 et L 4711
appropriée.
Article MS 5
§ 1 Quand les prises d'eau publiques sont trop éloignées ou d'un débit insuffisant la pose de bouches ou poteaux d'incendie normalisés peut être imposée.
§ 2 Ces appareils doivent être conformes aux normes françaises.
Articles GE6 à GE9, MS46 §1f, MS72, MS73 (dispositions générales, 1ère à 4e catégories)
Vérifications techniques à la construction et lors de modifications ou aménagements, avant la mise en service, et au
moins une fois par an.
CCH Article R122-16 - Arrêté du 30 décembre 2011, Articles GH4, GH 53, GH59, GH62
Vérification technique, fonctionnement compris avant occupation des locaux, lors de modifications importantes et tous
les ans.
Une fréquence de contrôle semestrielle est souvent retenue, mais il ne s'agit en fait que d'une pratique des services et
non d'une véritable obligation réglementaire.
Arrêté ministériel du 1er février 1978
Collectivités
"toutes les bouches d'incendie de 100 mm ou de 150 mm, placées sur la voie publique, devraient être visitées une fois
par mois, à la diligence des chefs de corps, d'après un tableau de répartition de tournées de bouches." Pour les bouches
d'incendie privées le texte indique que "des bouches de 100 mm ou de 150 mm sont installées aux frais d'administrations ou de particuliers pour la défense de leurs établissements ou immeubles." Elles sont dites "privées" et devraient
également être visitées :
• tous les mois, dans les résidences, cités, lotissements privés à usage d'habitation et dans les centres commerciaux.
• tous les trimestres dans les autres établissements.
"les poteaux d'incendie, publics et privés, répertoriés communément avec les bouches d'incendie, sont inclus, sans
discrimination, dans les tournées de bouches et essayés selon la même périodicité que ces dernières."
IT du 3 mars 1975 - Arrêté type N°331 bis - IT du 23 octobre 1989
Essais de fonctionnement tous les 6 mois. Inspection au moins une fois par an par un technicien qualifié.
> CONTEXTE NORMATIF
Les poteaux et les bouches d'incendie doivent être conformes à la norme en
vigueur (NF EN 14384 - Poteaux d’incendie) et périodiquement contrôlés et
entretenus (NF S 62-200).
84
POTEAUX ET BOUCHES D’INCENDIE
Maintenance des poteaux et bouches d'incendie / Poteaux d'incendie
Sicli, réalise ses prestations avec des équipes spécialisées, du
matériel de contrôle débit-pression homologués. Nous assurons
les démarches administratives auprès des services de secours
locaux.
• État et présence des éléments de robinetterie
• État de l’enveloppe
• Le remplacement des pièces défectueuses
• La remise d’un rapport détaillé
Notre prestation comprend plus de 10 points de contrôle, tels que :
Nous assurons également la réalisation d’installations (prolongation du réseau
après compteur). Cette prestation comprend :
• Contrôle de la pression
• L’étude sur site
• Contrôle du débit à 1 bar de pression (par exemple 60 m / h pour 1 DN100)
• La conception de l’installation (après compteur)
• Contrôle de l’étanchéité des joints
• La réalisation et le suivi de chantier
• État de la vidange
• La réception du chantier
3
> POTEAUX D’INCENDIE
Poteau d’incendie non renversable
à prises sous coffre
Désignation
Poteau Incendie DN 100 non choc - Emeraude
Code
DN alimentation
DN sortie
H303
100
1 x DN100 et 2 x DN65
Code
DN alimentation
DN sortie
HV03
100
1 x DN100 et 2 x DN65
Code
DN alimentation
DN sortie
H459
100
1 x DN100 et 2 x DN65
Pression de fonctionnement admissible : 16 bars
Débit normalisé : 60 m3/h
Hauteur d’incongelabilité : 1 m
à prises apparentes
Désignation
Poteau Incendie DN 100 non choc - Saphir
à prises apparentes
Désignation
Poteau Incendie DN 100 non choc - Atlas Plus
EXTINCTION
85
POTEAUX ET BOUCHES D'INCENDIE
Poteaux d'incendie / Bouches d'incendie
Poteau d’incendie renversable
Désignation
Poteau Incendie DN 100 choc - Elancio
Code
DN alimentation
DN sortie
H462
100
1 x DN100 et 2 x DN65
Code
DN alimentation
DN sortie
HLD8
150
1 x DN65 et 2 x DN100
Code
DN alimentation
DN sortie
HFJ6
150
2 x DN100 et 1 x DN65
Code
DN alimentation
DN sortie
HC52
100
1 x DN100
Désignation
Poteau Incendie DN 150 choc - Emeraude
Désignation
Poteau Incendie DN 150 choc - Hermes
> BOUCHES D’INCENDIE
Bouche incendie
Désignation
Bouche Incendie DN 100
86
POTEAUX ET BOUCHES D'INCENDIE
Accessoires
> ACCESSOIRES
Clés pour poteau d'incendie
et bouche d'incendie
1
2
3
4
Désignation
Code
Photo N°
Clé tous services, DN 20 à 65
HR90
1
Clé Fédérale
0772
2
Clé à carré de 30 + crochet pour bouche incendie
H174
3
Clé de barrage articulé longueur : 0,74M
0786
4
Clé de barrage articulé longueur : 1,50M
H090
Désignation
Epingle de protection
Epingle de protection
Code
HFD0
Matière : Acier peint
Clés tricoises et diverses
EXTINCTION
Voir chapitre "Robinetterie"
87
ROBINETTERIE
Toute pièce de robinetterie se définit par son appellation, par le métal qui la compose, par le ou les
types de raccords dont elle est pourvue ainsi que
par les caractéristiques dimensionnelles de ces
derniers.
La lutte contre l’incendie c’est “prendre” l’eau à sa
source… et s’en servir pour intervenir.
Et cela grâce à : la robinetterie, les tuyaux, les émulseurs,
les équipements complémentaires.
> CONTEXTE PRODUITS
  Les appellations
  Les types de raccords
Elles décrivent toujours le rôle propre à chaque pièce.
Raccord
> Pièce servant à raccorder deux éléments.
LES RACCORDS SYMÉTRIQUES
Comme leur nom l’indique, ils sont absolument identiques sur le plan mécanique, c’est à dire qu’ils s’assemblent indifféremment les uns avec les autres.
Dans le domaine de l’incendie on utilise les 3 modèles ci-après :
Le raccord symétrique "GUILLEMIN" conforme à la norme NF E 29 572.
• Il est équipé d’un joint plat et se serre à l’aide d’une clé tricoise.
• Il est utilisé en alimentation, refoulement et aspiration.
Jonction
> Pièce servant de liaison entre deux
raccords différents.
Le raccord symétrique auto-étanche "DSP" conforme à la norme
NF S 61 704.
• Il est équipé d’un joint à lèvre, d’où son appellation de “raccord auto-étanche”.
• Il est utilisé en alimentation et refoulement.
Le raccord symétrique auto-étanche "Aspiration-Refoulement" conforme
à la norme NF S 61 705.
Division
> Pièce servant à transformer un élément
en plusieurs autres.
  Les métaux
• Raccord auto-étanche qui se serre à l’aide d’une clé tricoise.
• Il est utilisé en aspiration et refoulement.
LES RACCORDS GFR À "GROS FILETS RONDS"
Ils sont composés de pièces mâles et femelles et sont conformes à la
norme NF E 29 579.
En robinetterie d’incendie on utilise deux principaux alliages :
• Ils se composent d’une partie filetée mâle et d’une partie femelle à écrou
tournant qui contient le joint d’étanchéité.
• Les alliages de cuivre
• Ils sont utilisés en refoulement avec des tuyaux semi-rigides.
• Les alliages d’aluminium
88
ROBINETTERIE
½ Raccords
> ½ RACCORDS
½ raccords symétriques DSP et
AR avec verrou à douille F ou M
Désignation
Code
Matière
Caractéristiques
½ raccord sans verrou à douille filetée F
2728
DSP
DSP 40 FF 40/49
H020
DSP
DSP 65 FF 66/76
H408
AR
AR 100 FF 102/114
½ raccord sans verrou à douille filetée M
2718
DSP
DSP 40 FM 40/49
2748
DSP
DSP 65 FM 66/76
1216
AR
AR 100 FM 102/114
Code
Matière
Caractéristiques
½ raccord avec verrou à douille annelée
2578
DSP
DSP 40 DA 45
2598
DSP
DSP 65 DA 70
H550
AR
AR 100 DA 110
½ raccord avec verrou à douille annelée réduite
2588
DSP
DSP 40 DAR 35
Code
Matière
Caractéristiques
H413
2808
HG80
1215
HR83
HK85
HT88
0814
2798
2818
0820
HQ31
Bronze
Bronze
Bronze
Bronze
Aluminium
Aluminium
Aluminium
Bronze
Bronze
Bronze
Bronze
Aluminium
SYM 20 FF 26/34
SYM 40 FF 40/49
SYM 65 FF 66/76
SYM 100 FF 102/114
SYM 40 FF 40/49
SYM 65 FF 66/76
SYM 100 FF 102/114
SYM 20 FF 26/34
SYM 40 FF 40/49
SYM 65 FF 66/76
SYM 100 FF 102/114
SYM 20 FF 26/34
Code
Matière
Caractéristiques
1918
Bronze
SYM 65 FM 66/76
5258
Bronze
SYM 100 FM100
1928
Bronze
SYM 65 FF 66/76
5268
Bronze
SYM 100 FF100
Matière : aluminium
Raccordement : douille filetée femelle "F" ou douille filetée mâle "M"
½ raccords symétriques DSP et
AR avec verrou à douille annelée
Désignation
Raccordement : douaille annelée ou douille annelée réduite
½ raccords symétriques Guillemin
sans verrou à douille filetée F ou M
Désignation
Raccordement : douille filetée femelle, ou douille filetée mâle
½ raccords symétriques douille
filetée M ou F avec bouchon
Désignation
Matière : bronze
Raccordement : douille filetée mâle ou douille filetée femelle
EXTINCTION
89
ROBINETTERIE
½ Raccords / Raccords / Jonctions
½ raccords symétriques Guillemin
avec verrou à douille annelée
Désignation
Code
Matière
Caractéristiques
2648
Bronze
Sym 20 DA 25
2658
Bronze
Sym 40 DA 45
2688
Bronze
Sym 65 DA 70
H663
Bronze
Sym 100 DA 110
2608
Aluminium
Sym 20 DA 25
HE22
Aluminium
Sym 40 DA 45
HI36
Aluminium
Sym 100 DA 110
½ raccord avec verrou à douille annelée R
2678
Bronze
Sym 40 DAR 35
½ raccord avec verrou à douille annelée R
HS44
Aluminium
Sym 40 DAR 35
Code
Matière
Caractéristiques
Raccord de transformation
H128
Aluminium
DSP 40 GFR M20
Raccord de transformation
1220
Aluminium
DSP 40 GFR F20
Code
Matière
Caractéristiques
Jonction SYM avec verrou filetée femelle
0823
Bronze
Sym 20 FF 26/34
2918
Bronze
Sym 40 FF 40/49
0838
Bronze
Sym 65 FF 66/76
H840
Bronze
Sym 100 FF 102/114
H421
Aluminium
Sym 40 FF 40/49
H708
Aluminium
Sym 65 FF 66/76
HJ35
Aluminium
Sym 100 FF 102/114
Jonction SYM avec verrou filetée mâle
H475
Bronze
Sym 20 FM 26/34
2928
Bronze
Sym 40 FM 40/49
1214
Bronze
Sym 65 FM 66/76
1217
Bronze
Sym 100 FM 102/114
Jonction sym avec verrou filetée mâle
H407
Aluminium
Sym 40 FM 40/49
H042
Aluminium
Sym 65 FM 66/76
H488
Aluminium
Sym 100 FM 102/114
Raccordement : douille annelée ou douille annelée réduite
> RACCORDS
Raccords de transformation
Mâle ou Femelle
Désignation
Raccordement : DSP / GFR mâle ou femelle
> JONCTIONS
Jonction symétriques Guillemin
avec verrou filetée F ou M
Désignation
Raccordement : douille filetée femelle ou douille filetée mâle
90
ROBINETTERIE
Jonctions / Divisions à robinets à soupapes / Bouchons
Désignation
Code
Matière
Entrée
Sortie
Jonction double à réduction
2858
Aluminium
DSP 65
DSP 40
2868
Aluminium
AR 100
DSP 65
2898
Bronze
SYM 40
SYM 20
2908
Bronze
SYM 65
SYM 40
0688
Bronze
SYM 100
SYM 65
HS41
Aluminium
SYM 40
SYM 20
HE27
Aluminium
SYM 65
SYM 40
HR15
Aluminium
SYM 100
SYM 65
Raccordement : DSP / DSP, ou AR / DSP, ou Sym / Sym
> DIVISIONS À ROBINETS À SOUPAPES
Division à robinets à soupapes
Désignation
Code
Entrée
Sortie
Division à robinets à soupapes 2 sorties
2938
DSP 65
2 x DSP 40
0686
DSP 65
1 x DSP 65 et 2 x DSP 40
0607
AR 100
2 x DSP 65
H543
AR 100
3 x DSP 65
H189
SYM 65
1 x SYM 65 et 2 x SYM 40
Code
Matière
Caractéristiques
2758
Aluminium
DSP 40
2778
Aluminium
DSP 65
H938
Aluminium
AR 100
5968
Bronze
SYM 100
2838
Bronze
SYM 40
H420
Bronze
SYM 20
2848
Bronze
SYM 65
HD60
Aluminium
SYM 20
HN97
Aluminium
SYM 40
HX79
Aluminium
SYM 65
H487
Aluminium
SYM 100
Matière : aluminium,
Raccordement : DSP, Sym, AR
> BOUCHONS
Bouchons avec verrou et chainette
Désignation
Raccordement : DSP, AR ou Sym
EXTINCTION
91
ROBINETTERIE
Lances incendie / Accessoires complémentaires
> LANCES INCENDIE
Désignation
Code
Type
Lance à débit réglable DSP40, 150 à 500 l/mn à 6 bar
4876
DSP 40
Lance à débit réglable GFR20, 40 à 150 l/mn à 6 bar
4877
GFR 20
Lances incendie
Les lances d’incendie sont conformes à la norme NFS 61.820
Raccordement : DSP
Désignation
Code
Entrée
Sortie
Robinets de barrage
3208
M 26/34
M 26/34
Robinets de barrage
3218
M 40/49
M 40/49
Code
Type
Caractéristiques
2208
SYM
SYM 20/25
Joint PR RAC DSP 40/45
2248
DSP
DSP 40/45
2218
SYM
SYM 40/45
2228
SYM
SYM 65/70
2238
SYM
SYM 100/110
Code
Matière
Photo N°
Clé à carré femelle de 12 à 5 fonctions
5288
Aluminium
1
Clé universelle à 11 fonctions
0612
Laiton
2
Clé à 5 fonctions
HK97
Laiton
3
Clé tricoise de 20 à 65
1658
Acier
4
Clé tricoise de 20 à 65 anti étincelle
0665
Laiton
5
Clé polyservices
3044
Laiton
6
Robinets de barrage
Matière : bronze
Raccordement : entrée et sortie femelle, à tête inclinée
Désignation
Joints pour raccords
Matière : butadiène nitrile acrylique
Désignation
Clés pour raccords et Multifonctions
1
3
2
4
Matière : acier, aluminium ou laiton
Servant à l’ouverture et à la fermeture de différentes vannes et raccords
5
92
6
EXTINCTION
93
TUYAUX
Les tuyaux d’incendie sont destinés au transport de
l’eau des moyens de secours.
Les tuyaux d’incendie servent à l’aspiration, l’alimentation
ou le refoulement d’eau, à partir d’un point d’eau naturel,
ou d’un point d’eau artifiel.
> PRENDRE L’EAU À SA SOURCE
  L’aspiration ou l’alimentation
> S’EN SERVIR POUR INTERVENIR
  Le refoulement
Consiste à alimenter une pompe (FPT, moto pompe) à partir d’un point naturel
(rivière, étang…) avec un tuyau armé (ISO 14557)
Consiste à transporter l’eau sous pression jusqu’à la lance pour diffusion.
Avec tuyau souple (NFS 61.112)
Ou d’un point d’eau artificiel (poteau, bouche d’incendie ou réserve d’eau sous
pression) avec un tuyau souple (NFS 61.112)
Avec tuyau semi-rigide (NFS 61.116)
94
TUYAUX
Tuyaux d’aspiration et de refoulement
> TUYAUX D’ASPIRATION
Tuyaux d’aspiration armés
Code
Ø
Long. m
Caractéristiques
Tuyau d’aspiration armé
1938
45
2
Symétrique aluminium
1948
45
4
1958
70
2
1968
70
4
1978
110
2
AR aluminium
1988
110
4
AR aluminium
Désignation
Tube intérieur en caoutchouc synthétique lisse
Renforcement par 4 plis textile et spirale métallique
Extérieur : caoutchouc résistant à l’abrasion
Température d’utilisation : 90°C maximum
> TUYAUX DE REFOULEMENT
Tuyaux de refoulement PIL (Paroi
Interne Lisse) gamme DURAFLEX
Pour utilisation intensive, par exemple en milieu
industriel.
Désignation
Code
Ø
Long. m
Tuyau de refoulement PIL
1998
25
20
Symétrique bronze
17
54
2008
45
20
Symétrique bronze
17
50
2018
45
20
DSP aluminium
17
50
2038
45
40
DSP aluminium
17
50
2058
70
20
DSP aluminium
17
50
2068
70
40
Symétrique bronze
17
50
2078
70
40
DSP aluminium
17
50
2098
110
20
AR aluminium
10
30
Tube intérieur en caoutchouc synthétique lisse
Renforcement par 4 plis textile et spirale métallique
Extérieur : caoutchouc résistant à l’abrasion
Température d’utilisation : 90°C maximum
Tuyaux de refoulement PIL
(Paroi Interne Lisse) gamme VC
Pour sapeurs pompiers et industrie.
Couleur : rouge
Sans entretien : ne doit pas être séché, nettoyage facile
Très flexible et léger
Résistant à de fortes concentrations d’ozone
Code
Ø
Long.
en m
Coul.
HCE7
45
20
Jaune
HCE8
70
20
Jaune
DSP aluminium
20
50
0525
45
40
Rouge
Symétrique bronze
20
50
Désignation
Pression
Caractéristiques Pression
de serv. de rupt.
DSP aluminium
20
50
0526
45
15
Rouge
Symétrique bronze
20
50
0527
70
20
Rouge
Symétrique bronze
20
50
0532
70
40
Rouge
DSP aluminium
20
50
0533
70
40
Rouge
Symétrique bronze
20
50
0545
25
20
Rouge
20
50
0746
45
20
Rouge
Symétrique bronze
20
50
0792
70
20
Rouge
DSP aluminium
20
50
0793
45
40
Rouge
DSP aluminium
20
50
0916
45
20
Rouge
DSP aluminium
20
50
2007
25
40
Rouge
20
50
2012
45
5
Rouge
Symétrique bronze
20
50
2013
45
10
Rouge
Symétrique bronze
20
50
9526
110
10
Rouge
AR aluminium
15
45
9527
110
20
Rouge
AR aluminium
15
45
9528
110
40
Rouge
AR aluminium
15
45
9529
45
20
Rouge
Sans raccord
20
50
HES4
70
40
Rouge
Sans raccord
20
50
Gaine textile (chaîne et trame) en fibres de polyester.
Tissage croisé sur métier circulaire
Revêtement intérieur en caoutchouc synthétique EPDM
(Éthylène Propylène Diène PolyMéthylène) adhérant à la
gaine par vulcanisation à 150° de vapeur d’eau saturée.
Revêtement extérieur PAR (¨Plastique Acrylique Réticulé)
Couleur : rouge, jaune
EXTINCTION
Pression Pression
Caractéristiques de
service de rupture
La contexture croisée renforçant la protection de la
trame permet une résistance optimale à la pression et à
l’abrasion, offrant ainsi longévité et souplesse. Les fils,
soigneusement choisis pour assurer un entretien facile
suppriment les problèmes de séchage et de putrescibilité.
La parfaite adhérence du caoutchouc à la gaine textile et
l’étanchéité absolue sont contrôlées systématiquement.
95
TUYAUX
Tuyaux de refoulement / Accessoires complémentaires
Voir chapitre "R.I.A."
Tuyau semi-rigide
Désignation
Code
Caractéristiques
Poignée de portage
HBW0
pour Tuyau DN 70
Poignée de portage
HBW1
pour Tuyau DN 45
Poignée de portage
Poignée permettant de porter aisément et de maintenir enroulé sur lui-même un flexible d’incendie de longueur 20 à
40 mètres.
Compatibles avec toutes marques de tuyaux PIL.
Sangle en matériaux synthétique, boucle en acier inoxydable.
Madrier de franchissement en
Caoutchouc
Désignation
Code
Largeur 307 mm, longueur 865 mm
H560
Largeur 300 mm, longueur 1016 mm
H561
Un madrier de franchissement est un double plan incliné, réservant en son centre le passage pour plusieurs flexibles,
permettant aux véhicules de les franchir sans les endommager.
Fabriqué en caoutchouc synthétique.
Il faut utiliser 4 éléments pour réaliser un pont complet.
Les références indiquées comportent les 4 éléments.
Désignation
Dévidoir
96
Code
Dévidoir mobile normalisé à roues bâton, pour 200 m de tuyau DN70 (sans coffre)
HCQ1
Dévidoir mobile normalisé à roues bâton, pour 200 m de tuyau DN70 (avec coffre)
HX77
Housse pour dévidoir mobile, DN70 – 200 m maxi
3532
Prémélangeur pour tuyau PIL, avec poignée de portage, réglable, 0 - 3 et 6%
Raccords DSP 40, débit à 6 bars = 200 l/mn
H002
Demi sellette
1762
EXTINCTION
97
ÉMULSEURS
CHOIX DE L'ÉMULSEUR : L'émulseur doit être certifié
EN 1568-3 pour les feux d'hydrocarbures, et EN
1568-4 pour les feux de produits polaires.
Les industries pétrolières exigent la certification GESIP pour
une utilisation à un taux d'application de 2 litres/m2/mn.
Les aéroports demandent la certification STNA pour l'utilisation de l'émulseur sur feux de kérosène. Pour l'utilisation
en haut foisonnement, l'agrément CNPP par rapport à la
règle R12 est souhaité.
> CHOIX D’UN ÉMULSEUR
Le choix d’un émulseur dépendra de plusieurs facteurs :
• Nature du feu
• Certification
• Nature de l’émulseur
• Concentration d’utilisation
• Le taux d’application
• Utilisation en bas, moyen ou haut foisonnement
• Type d’émulseur, protéinique ou synthétique
> CONTEXTE PRODUITS
  Nature de l'émulseur
La nouvelle base biologique du produit ECOPOL (garantie 10 ans) permet de correspondre aux exigences de biodégradabilité des industriels, notamment dans le
cadre de la norme ISO 14001.
Les bases synthétiques (garanties 10 ans) ont beaucoup évolué ces dernières
années et supplantent les bases protéiniques (garanties 5 ans).
LA CONCENTRATION D'UTILISATION
Le plus souvent les appareils d'injection classiques sont réglés à 6%. Sur une
installation fixe ou embarquée supportant un réglage prédéfini, la concentration
d'utilisation de 3 % permet de doubler l'autonomie d'un véhicule ou de réduire
par moitié le stockage nécessaire à une installation d'extinction.
  Le foisonnement
Le foisonnement d'une solution moussante (eau + émulseur) est conditionné
essentiellement par l'appareil servant à projeter la mousse (lance, canon, dégueuloir, générateur,...).
Il s'agit du coefficient du volume de mousse produit par rapport à la quantité de
solution moussante.
Bas foisonnement : < 20
Spécifique aux moyens mobiles, pour une portée importante.
Moyen foisonnement : de 50 à 300
Plus utilisé en installation fixe sur les bacs de rétention.
Haut foisonnement : de 500 à 1000
Utilisé uniquement pour le noyage de grands locaux fermés.
LE TAUX D'APPLICATION
Le taux d'application est le nombre de litres de solution moussante (eau + émulseur) appliqués sur un feu, par m2 et par minute.
Ce taux permet de calculer la quantité d'émulseur et le nombre de moyens de
diffusion de la mousse nécessaires pour éteindre un feu, ou pour le contenir en
attendant des renforts extérieurs.
Généralement, il est retenu le taux de 2 pour les feux d'hydrocarbures, 3 à 5 pour
les feux d'hydrocarbures additivés, 7 à 10 pour les feux de produits polaires.
98
EMULSEURS
Gamme Protéinique / Gamme Synthétique / Analyse
> GAMME PROTÉINIQUE
BIO POLYFILM 6%
Utilisation sur hydrocarbures et solvants polaires.
Certifications :
EN 1568-3 (bas foisonnement hydrocarbures)
EN 1568-4 (bas foisonnement polaires).
GESIP (Groupe d’Étude de Sécurité des Industries
Pétrolières et Chimiques.
Code
Conditionnement (l)
Dimensions du conditionnement
9538
20 litres
29 x 25 x 37 cm
9539
200 litres
Ø 57 x 97 cm
9540
1000 litres
120 x 100 x 116 cm
Émulseur : FFFP AR
Concentration d’emploi : 6%
Viscosité à 20°C : < 1500 mPa.s
Résistance au gel : -15°C
Durée de vie : 5 ans
Foisonnement :
- Bas : oui
- Moyen : oui
- Haut : non
> GAMME SYNTHÉTIQUE
FLUOFOAM 6%
Utilisation sur hydrocarbures.
Certifications :
Marine : certificat Bureau Veritas.
BIO HYDROPOL 6%
Certifications :
EN 1568-1 (moyen foisonnement)
EN 1568-2 (haut foisonnement)
EN 1568-4 (bas foisonnement polaires)
CNPP R12.
ECOPOL 3%
Certifications :
EN 1568-1 (moyen foisonnement)
EN 1568-2 (haut foisonnement)
EN 1568-4 (bas foisonnement polaires)
CNPP (Haut foisonnement R12).
Code
Conditionnement (l)
9534
20 litres
29 x 25 x 37 cm
9535
60 litres
35 x 30 x 64 cm
9536
200 litres
Ø 57 x 97 cm
9537
1000 litres
120 x 100 x 116 cm
Émulseur : AFFF
Viscosité à 20°C : < 10 cSt
Foisonnement :
- Bas : oui
- Moyen : oui
- Haut : non
Code
Conditionnement (l)
0484
20 litres
29 x 25 x 37 cm
0485
60 litres
35 x 30 x 64 cm
0486
120 litres
Ø 50 x 75 cm
0483
200 litres
Ø 57 x 97 cm
0487
1000 litres
120 x 100 x 116 cm
Émulseur : A4P
Foisonnement :
- Bas : oui
- Moyen : oui
- Haut : oui
Code
Conditionnement (l)
9531
20 litres
29 x 25 x 37 cm
HFB3
60 litres
35 x 30 x 64 cm
9532
200 litres
Ø 57 x 97 cm
9533
1000 litres
120 x 100 x 116 cm
Émulseur : Ecologique, exempt de composé organique fluoré
Foisonnement :
- Bas : oui
- Moyen : oui
- Haut : oui
> ANALYSE
Analyse
EXTINCTION
Code
Analyse Qualité Emulseurs
1527
Prestation d’analyse d’un échantillon de 1 l d’émulseur quel que soit la marque et le type
99
100
SOMMAIRE
Désenfumage.......................................................................................................................................................... 102
Maintenance des systèmes de désenfumage .................................................................................................................. 105
Mise en conformité d’installations de désenfumage ........................................................................................................ 106
Portes coupe-feu .................................................................................................................................................... 108
Éclairage de sécurité............................................................................................................................................... 112
Maintenance des BAES .................................................................................................................................................. 113
Blocs d'évacuation .......................................................................................................................................................... 114
Blocs pour locaux de sommeil ......................................................................................................................................... 115
Blocs d'habitation ............................................................................................................................................................ 116
Blocs d'ambiance ............................................................................................................................................................ 116
Blocs d'ambiance ATEX ................................................................................................................................................... 117
DAAF / DACO .......................................................................................................................................................... 118
Alarmes Type 4 ....................................................................................................................................................... 122
Maintenance des alarmes Type 4..................................................................................................................................... 123
Équipements d'alarme ..................................................................................................................................................... 124
Déclencheurs manuels .................................................................................................................................................... 125
Diffuseurs sonores et lumineux ....................................................................................................................................... 126
Secours .................................................................................................................................................................. 128
101
DÉSENFUMAGE
Les gaz toxiques dégagés sont responsables de
90 % des morts dans les incendies, et de surcroît,
la fumée est le premier facteur de déclenchement
de la panique.
Le désenfumage est donc un des éléments fondamentaux
de l’évacuation. Il a pour objet de contrôler le mouvement
des fumées et de les extraire suffisamment pour limiter
les risques, faciliter l'évacuation des occupants et l'intervention des secours.
Cela doit aussi permettre d'empêcher la propagation du
feu tout en évacuant la chaleur.
Établissements Recevant
des Travailleurs
(code du travail)
Article R.4214-5
- "Les ouvrants en élévation ou en toiture sont conçus de manière à ne pas constituer, en position d'ouverture, un danger
pour les travailleurs."
Article R.4224-17
Arrêté du 5 août 1992 pris pour l'application des articles R. 235-4-8 et R. 235-4-15 du code du travail et fixant
des dispositions pour la prévention des incendies et le désenfumage de certains lieux de travail
Article 1 / Modifié par arrêté du 22 septembre 1992 art. 1
1° Les dispositions complémentaires aux articles R. 235-4 à R. 235-4-17 du code du travail relatives à la prévention des incendies
et l'évacuation, applicables à la construction ou à l'aménagement de bâtiments dont le plancher bas du dernier niveau est situé
à plus de 8 mètres du sol et qui sont destinés à l'activité des établissements mentionnés à l'article R. 232-12 du code du travail.
2° Les dispositions relatives au désenfumage et aux cantons de désenfumage de certains locaux ou dégagement de bâtiments destinés à l'activité des mêmes établissements.
"La règle du centième de la superficie du local desservi, précisée à l'article R. 235-4-8, se rapporte à la surface géométrique des évacuations de fumée et des amenées d'air. La surface utile d'évacuation minimale de fumée (S.U.E.) est de
1/200 de la même superficie."
DF 9 - Entretien et exploitation (Arrêté du 22 mars 2004)
Il doit être procédé périodiquement par un personnel compétent aux opérations suivantes :
- entretien des sources de sécurité selon les dispositions de l'article EL 18 ;
- entretien courant des éléments mécaniques et électriques selon les prescriptions des constructeurs ;
- entretien du système de sécurité selon les dispositions de l'article MS 68 et suivant la notice du constructeur.
Les règles d'exploitation et de maintenance sont définies à l'article MS 69 et dans la norme NF S 61-933.
DF 10 - Vérifications techniques (Arrêté du 4 juillet 2007)
§ 1. Les installations de désenfumage doivent être vérifiées dans les conditions prévues aux articles GE 6 à GE 10.
§ 2. La périodicité des vérifications est de un an. Elles concernent :
- le fonctionnement des commandes manuelles et automatiques ;
- le fonctionnement des volets, exutoires et ouvrants de désenfumage ;
- la fermeture des éléments mobiles de compartimentage participant à la fonction désenfumage ;
- l'arrêt de la ventilation de confort mentionné à l'article DF 3, § 5 ;
- le fonctionnement des ventilateurs de désenfumage ;
- les mesures de pression, de débit et de vitesse, dans le cas du désenfumage mécanique.
§ 3. Lorsque existent une installation de désenfumage mécanique et un système de sécurité incendie de catégorie A ou B,
les vérifications sont effectuées tous les trois ans par un organisme
Instruction technique n° 246 (Arrêté du 22 mars 2004 modifié par arrêté du 22 novembre 2004)
Relative au désenfumage dans les établissements recevant du public
1. Objet : Le chapitre IV du titre Ier du livre II du règlement de sécurité du 25 juin 1980 définit l'objet, les principes et les
obligations du désenfumage dans les établissements recevant du public. Ces dispositions, le cas échéant, sont précisées
par les dispositions particulières propres à chaque type d'établissement. La présente instruction a pour objet de préciser les
règles d'exécution dudit désenfumage en décrivant des solutions qui permettent d'assurer :
- la mise à l'abri des fumées ou le désenfumage des escaliers ;
- le désenfumage des circulations horizontales ;
- le désenfumage des locaux accessibles au public.
Les solutions de désenfumage mises en place devront être compatibles entre elles. Cette instruction n'exclut pas la possibilité
d'adapter les solutions de désenfumage des chapitres 3 à 7, sous réserve d'obtenir des résultats équivalents, et notamment :
- qu'un balayage satisfaisant de la zone concernée soit assuré ;
- que la stratification et le mouvement naturel des fumées ne soient pas contrariés.
102
DÉSENFUMAGE
Contexte réglementaire
GH 28 - Désenfumage
§ 1. Généralités :
a) Le désenfumage a pour objet d'extraire, en début d'incendie, une partie des fumées et des gaz de combustion afin
de maintenir praticables les cheminements destinés à l'évacuation des occupants. Ce désenfumage peut concourir
également à :
- limiter la propagation de l'incendie ;
- faciliter l'intervention des secours.
b) Les documents à fournir en application de l'article GH 4 comprennent :
- un plan comportant :
- les emplacements des évacuations de fumée et des amenées d'air ;
- le tracé des réseaux aérauliques ;
- l'emplacement des ventilateurs de désenfumage ;
- l'emplacement des dispositifs de commande des ouvrants de désenfumage de secours ;
- une note explicative précisant les caractéristiques techniques des différents équipements.
§ 2. Désenfumage des circulations horizontales communes :
a) Le désenfumage des circulations horizontales communes est réalisé conformément à l'instruction technique relative
au désenfumage dans les immeubles de grande hauteur. Ces dispositions ne concernent pas les paliers répondant aux
dispositions de l'article GH 31, § 1a.
b) L es matériels entrant dans la constitution de l'installation de désenfumage répondent aux dispositions :
- de l'instruction technique relative au désenfumage dans les immeubles de grande hauteur ;
- de l'article GH 49.
§ 3. Désenfumage des locaux :
Les locaux collectifs visés à l'article GH 71 d'une superficie supérieure à 300 m2 sont désenfumés dans les conditions
prévues dans l'instruction technique n° 246.
GH 29 - Désenfumage de secours
§ 1. Afin de permettre l'évacuation des fumées et gaz chauds du compartiment sinistré lorsque le système de désenfumage mécanique ne fonctionne plus ou est devenu insuffisant, des ouvrants en façade sont prévus à chaque niveau dans
les immeubles qui ne comportent pas de châssis mobiles susceptibles d'assurer la même fonction.
§ 2. Le désenfumage de secours présente les caractéristiques suivantes :
- les ouvrants, au nombre d'au moins un par fraction de 300 m2 de surface de compartiment, ont une surface unitaire
d'un mètre carré minimum ;
- chaque compartiment ou niveau comporte au moins quatre ouvrants judicieusement répartis qui ne peuvent donc tous
se trouver sur la même façade ;
- la commande d'ouverture des ouvrants est facilement accessible aux services publics de secours et de lutte contre l'incendie ;
- l'ouverture des ouvrants s'effectue par un des moyens suivants :
- une ou deux poignée(s) ;
- un dispositif de commande manuelle (DCM) admis à la marque NF ;
- un carré femelle de 6 millimètres de côté et de 10 millimètres de profondeur au moins permettant l'utilisation de la
clé spéciale des personnels des services publics de secours et de lutte contre l'incendie, situé en partie inférieure de
l'ouvrant en retrait de 10 millimètres au plus ;
- en cas de sinistre, l'ouverture des ouvrants est réalisée par les services publics de secours et de lutte contre l'incendie
ou sur leur ordre.
§ 3. Chaque cage d'escalier définie à l'article R. 122-9 du code de la construction et de l'habitation comporte à sa
partie supérieure un exutoire, d'une surface libre d'un mètre carré, permettant l'évacuation des fumées et s'ouvrant sur
l'extérieur.
Son ouverture est exclusivement télécommandée par une action manuelle à partir du poste central de sécurité incendie
de l'immeuble. La commande est uniquement réservée aux sapeurs-pompiers. Un contrôle de position de l'exutoire est
installé dans le poste de sécurité incendie.
Instruction technique relative au désenfumage dans les immeubles de grande hauteur
1. Objet
L'article R. 122.9 du code de la construction et de l'habitation et l'article GH 25 du présent arrêté précisent que dans
les immeubles de grande hauteur les compartiments voisins et les escaliers sont protégés de l'envahissement des
fumées par un dispositif d'intercommunication avec le compartiment sinistré coupe-feu de degré deux heures ou EI 120.
Ce même dispositif permet l'élimination rapide des fumées introduites lorsqu'il est utilisé pour un passage continu et
prolongé de personnes.
En outre, l'article GH 28 prévoit que les circulations horizontales communes et les locaux collectifs d'une superficie
supérieure à 300 m2 sont désenfumés.
Ces prescriptions permettent de fixer les trois objectifs de la présente instruction :
- permettre aux occupants du compartiment sinistré de l'évacuer rapidement et de pouvoir gagner un espace protégé
dans les meilleurs délais, sans être incommodés par les fumées et sans que celles-ci sortent de ce compartiment ;
- empêcher l'introduction de fumée dans les escaliers et les compartiments voisins, quels que soient l'évolution du
sinistre et les incidents ultérieurs affectant le système de désenfumage ;
- permettre aux équipes de secours de repérer rapidement les foyers d'incendie et de procéder à leur extinction sans être
gênés par l'opacité de la fumée.
Article 101
Le propriétaire ou, le cas échéant, la personne responsable désignée par ses soins, est tenu de faire effectuer, au moins
une fois par an, les vérifications des installations de détection, de désenfumage, de ventilation, ainsi que de toutes les
installations fonctionnant automatiquement et des colonnes sèches.
103
DÉSENFUMAGE
Contexte normatif et contractuel
NF S 61-9313 – Systèmes de Sécurité Incendie (SSI)
Dispositions générales
NF S 61-932 – Systèmes de sécurité (SSI)
Règles d’installation.
NF S 61-933 – Systèmes de sécurité (SSI)
Règles d’exploitation et de maintenance.
NF S 61-937 – Systèmes de Sécurité Incendie (SSI)
Dispositifs Actionnés de Sécurité (D.A.S.)
Règle R17 de l’APSAD.
Le référentiel concerne les systèmes de désenfumage naturel installés dans tous
types de bâtiments. Il s’applique aux établissements pour lesquels une installation de désenfumage naturel est imposée par la réglementation ainsi qu’à tout
autre bâtiment industriel et commercial sur demande du prescripteur.
Il définit les exigences relatives à la conception, à l’installation et à la maintenance des dispositifs d’évacuation naturelle des fumées et de chaleur (exutoires
de fumées et de chaleur et ouvrants de façade).
Référentiel technique de certification APSAD de service.
Règlement de Certification APSAD de service.
Règlement I17 Certification APSAD de service
d'installation de systèmes de désenfumage naturel.
Règlement F17 Certification APSAD de service
de maintenance des systèmes de désenfumage naturel.
104
DÉSENFUMAGE
Maintenance des systèmes de désenfumage
RÈGLEMENT F17 CERTIFICATION APSAD DE SERVICE DE MAINTENANCE
DE SYSTÈMES DE DÉSENFUMAGE NATUREL
En tant qu’entreprise certifiée Sicli applique les différents référentiels en vigueur pour assurer la vérification et la maintenance des installations de systèmes de désenfumage naturel
(Norme NFS 61-933, Référentiel I17 / F17, Règle APSAD R17).
La périodicité des opérations de maintenance est d’au moins
une fois par an et peut varier en fonction de la réglementation
applicable au site, d’un risque particulier, ou d’un plan de prévention spécifique.
Notre prestation annuelle se décompose de la façon suivante :
Audit technique
La visite de vos installations par nos techniciens vous permet de connaître précisément l’état de vos systèmes.
Vérification et lubrification de tous les mécanismes
Essais réels d’ouverture et de fermeture
Votre installation est testée en ouverture et en fermeture par nos techniciens
équipés en toute sécurité pour accéder sur ou sous les toits.
Remplacement des pièces défectueuses
Conformément à la norme NF S 61 933, les cartouches d’air comprimé sont
pesées pour vérifier leur bon chargement
Fourniture de produits conformes NF
Remise d’un rapport détaillé avec préconisations
A chaque passage un rapport établi par nos techniciens détaille les opérations
réalisées et les pièces changées.
Il signale toute amélioration dans le système de désenfumage à mettre en oeuvre
pour une meilleure sécurité :
signalétique, encombrement devant les accès aux commandes de désenfumage,
conformité de l’installation, préconisations, etc.
Chaque poulie, vérin, câble, enrouleur, déclencheur est vérifié avec minutie.
Délivrance d'un certificat de conformité Q17
Tous les systèmes mécaniques de transmission sont nettoyés et lubrifiés.
Sous condition qu'un N17 ait été préalablement établi.
SICLI EST CERTIFIÉE APSAD (voir : www.cnpp.com)
UNE EXPÉRIENCE DE 160 000 EXUTOIRES VÉRIFIÉS
10 AGENCES SPÉCIALISÉES
UN RÉSEAU DE 17 PARTENAIRES
UNE GLOBALISATION DU SERVICE / VÉRIFICATION/MAINTENANCE / MISE EN CONFORMITÉ
105
DÉSENFUMAGE
Mise en conformité d’installations de désenfumage
En tant qu’entreprise certifiée APSAD, nous sommes qualifiés
pour concevoir, réaliser et valider les études et dossiers permettant la délivrance des certificats N17.
Seules les entreprises titulaires de cette certification sont habilitées à délivrer ces certificats pris en considération par les
sociétés d’assurance.
Certification de services de maintenance
et d’installation de systèmes de désenfumage naturel
(voir : www.cnpp.com)
> ÉTUDE DE CONFORMITÉ D’INSTALLATION
1. Audit de l’installation
• Définition de la classe de risques (activité, produits, moyens, construction,
aménagement...).
• Relevé des cloisonnements, accès, issues, structures,volumes, surfaces.
• Détermination des réglementations applicables.
• Définition des contraintes (aménagements à prévoir, travail en grande hauteur, accès difficiles...).
• Sécurisation de l'installation pour intervention.
2. Constat et préconisations de mise en conformité
3. Pilotage et suivi de la réalisation des chantiers
4. Réception du chantier et essais dynamiques
5. Etablissement du dossier technique
6. Délivrance des Certificats N17
7. Proposition du contrat d’entretien
106
DÉSENFUMAGE
Mise en conformité d’installations de désenfumage
> TRAVAUX DE MISE EN CONFORMITÉ D’UNE INSTALLATION DE DÉSENFUMAGE
EXUTOIRES DÉFECTUEUX
LIVRAISON DU MATÉRIEL CONFORME
À LA NORME NF 61 937
MISE EN PLACE DES SÉCURITÉS ET ACHEMINEMENT DES APPAREILLAGES EN TOITURE
DÉPOSE
DES DÔMES
ET INSTALLATION
DE LA LIAISON
PNEUMATIQUE
PRÉPARATION
DE LA TRÉMIE
AVANT
INSTALLATION
DE LA RÉHAUSSE
MISE EN PLACE DES NOUVEAUX
EXUTOIRES ET RACCORDEMENT
DE LA LIAISON PNEUMATIQUE
MATÉRIEL
CONFORME
PRÊT À
FONCTIONNER
MISE EN PLACE DE TREUILS DE COMMANDE ET DE COFFRETS CO2
107
PORTES COUPE-FEU
Le compartimentage est une mesure constructive
permettant de faire obstacle, pendant une durée
plus ou moins longue, à la propagation d’un incendie de la zone sinistrée vers une autre zone.
Les portes coupe-feu, généralement à fermeture automatique, font obstacle au feu et aux fumées, facilitent
l’évacuation et l’intervention des secours, et limitent les
couts de destruction par le feu. Ces équipements sont
essentiels pour la prévention et la protection contre l’incendie.
Établissements Recevant
des Travailleurs
(code du travail)
R.4224-17
Cas des bâtiments dont le plancher bas est supérieur à 8 mètres :
Article R4216-24
...Ils sont isolés de tout bâtiment ou local occupé par des tiers, au minimum par des parois coupe-feu de degré une heure ou par
des sas comportant des portes pare-flammes de degré demi-heure munies de ferme-porte et s'ouvrant vers l'intérieur du sas.
Article R4216-26
Les escaliers et ascenseurs sont :
1° Soit encloisonnés dans des cages coupe-feu de degré une heure comportant des portes pare-flammes de degré demiheure et, pour les escaliers, un dispositif de désenfumage en partie supérieure ;
2° Soit à l'air libre.
Article R4216-27
La distribution intérieure permet, notamment par des recoupements ou des compartimentages, de limiter la propagation
du feu et des fumées.
MS 59 / Généralités (Arrêté du 2 février 1993)
§ 1. Le système de mise en sécurité incendie est constitué de l'ensemble des équipements qui assurent les fonctions nécessaires à la mise en sécurité d'un établissement en cas d'incendie, soit à partir des informations transmises par le système
de détection incendie (lorsque celui-ci existe), soit à partir d'ordres en provenance de commandes manuelles. Il comprend :
- des dispositifs actionnés de sécurité, répartis éventuellement par zones de mise en sécurité ;
- les équipements nécessaires pour assurer la commande des dispositifs actionnés de sécurité.
§ 2. Les dispositifs et équipements constituant le système de mise en sécurité incendie doivent être conformes aux normes
en vigueur. De plus, les centralisateurs de mise en sécurité incendie intégrés aux systèmes de sécurité incendie de catégorie A ou B doivent être admis à la marque NF Centralisateurs de mise en sécurité incendie et être estampillés comme
tels, ou faire l'objet de toute autre certification de qualité en vigueur dans un État-membre de la Communauté économique
européenne. Cette certification devra alors présenter des garanties équivalentes à celles de la marque NF Centralisateurs
de mise en sécurité incendie, notamment en ce qui concerne l'intervention d'une tierce partie indépendante et les performances prévues dans les normes correspondantes.
108
MS 60 / Automatismes (Arrêté du 2 février 1993)
§ 1. (Arrêté du 23 décembre 1996.) "Les dispositifs de désenfumage doivent être commandés par la détection automatique
d'incendie, lorsque les dispositions particulières l'imposent. Cette disposition ne s'applique pas au désenfumage des cages
d'escaliers dont la commande doit être uniquement manuelle."
Dans le cas où le présent règlement prévoit que le fonctionnement de la détection automatique entraîne le déclenchement des dispositifs actionnés de sécurité (système de sécurité incendie de catégorie A), ce déclenchement doit s'effectuer sans temporisation.
§ 2. (Arrêté du 23 décembre 1996.) "En complément des dispositions imposées à l'article CO 46, § 2, le déverrouillage
automatique des issues de secours doit être obtenu dès le déclenchement du processus de l'alarme générale. Cependant,
s'il existe un équipement d'alarme de type 1, ce déverrouillage doit être obtenu automatiquement et sans temporisation en
cas de détection incendie."
§ 3. Les seuls dispositifs actionnés de sécurité pouvant être télécommandés par l'alarme d'un système de sécurité incendie de
catégorie D ou E sont les portes résistant au feu à fermeture automatique (au sens de l'article CO 47) et le déverrouillage des
portes d'issue de secours (visées à l'article CO 46 § 2).
§ 4. Au moment de leur mise en œuvre, les mécanismes de commande des dispositifs actionnés de sécurité doivent avoir fait
l'objet d'un procès-verbal en cours de validité délivré par un laboratoire agréé.
Ce procès-verbal est délivré à la suite d'un essai de contrôle de l'aptitude à l'emploi de ces mécanismes.
(Arrêté du 29 juillet 2003) "De plus, en complément des matériels visés à l'article (Arrêté du 10 octobre 2005) "DF 4," les
portes résistant au feu et les clapets (Arrêté du 10 octobre 2005) "télécommandés" doivent être admis à la marque NF."
PORTES COUPE-FEU
Contexte réglementaire / Contexte normatif et contractuel
GH 5 / Vérifications techniques par des organismes agréés
Les propriétaires font effectuer, dans les conditions définies ci-après, des vérifications techniques par des organismes visés
à l'article R. 122-16 du code de la construction et de l'habitation.
Les vérifications techniques concernant un même type d'installation, hormis les vérifications de la charge calorifique, sont
exécutées dans l'ensemble de l'immeuble sous la responsabilité d'un même organisme agréé.
§ 1. Obligations du maître d'ouvrage ou du propriétaire :
Le maître d'ouvrage ou le propriétaire communique aux vérificateurs, sur support papier, la notice de sécurité, les plans et
les renseignements de détail concernant les installations techniques, les prescriptions imposées par le permis de construire
ou l'autorisation de travaux, ainsi que l'historique des principales modifications effectuées et les prescriptions notifiées à la
suite des visites de contrôle des commissions de sécurité.
Ces vérifications sont réalisées conformément aux dispositions ci-dessous :
§ 3. Vérifications dans les immeubles de grande hauteur existants :
3.1. Elles sont réalisées selon la périodicité ci-dessous et consistent à vérifier :
3.1.2. Tous les ans :
- les installations électriques et l'éclairage des parties communes (au titre de la protection des travailleurs et du présent
arrêté) ;
- le fonctionnement des ascenseurs non équipés de dispositifs d'appel prioritaire. Cette vérification se fait en présence de
l'entreprise chargée de l'entretien de ces ascenseurs ;
- les scénarios du système de sécurité incendie ;
- l'ensemble des dispositifs actionnés de sécurité ;
- les conditions d'exploitation du SSI.
PS 26 / Poste de sécurité
Le poste de sécurité est :
- d'accès aisé et implanté au plus, au premier niveau réservé au stationnement situé au-dessus ou au-dessous du niveau
de référence ;
- accessible en permanence depuis le niveau d'accès des services de secours par une circulation ou un escalier devant
satisfaire aux dispositions de l'article PS 13, § 4, ou au moyen d'un dispositif équivalent ;
- en mesure de recevoir notamment les alarmes restreintes transmises par postes téléphoniques, déclencheurs manuels,
installation de détection et/ou d'extinction automatique. De plus, les dispositifs de commande d'alarme, de compartimentage et de désenfumage définies à l'article PS 18, § 4.4, deuxième alinéa, doivent être regroupés à l'intérieur de celui-ci ;
- protégé par des parois coupe-feu de degré 1 heure, REI 60 en cas de fonction porteuse, ou EI 60 et équipées de porte(s)
pare-flammes de degré 1 heure ou E 60. Si, pour des raisons d'exploitation, des parties vitrées sont installées, elles sont
pare-flammes de degré 1 heure ou E 60. Ces dispositions ne s'appliquent pas aux façades.
Il peut être implanté dans le local d'exploitation du parc.
APSAD / R16
Fermetures coupe-feu
Le référentiel concerne les dispositifs d’obturation coupe-feu des ouvertures pratiquées pour le passage de personnes, de
véhicules ou d’engins de manutention dans les ouvrages séparatifs coupe-feu (notamment ceux construits selon la règle
apsad R15), mis en place dans tous les types de bâtiments (ERP, IGH, établissements industriels et commerciaux).
NF S 61-932
Systèmes de Sécurité Incendie (SSI) – Règles d’installation.
NF S 61-933
Systèmes de Sécurité Incendie (SSI) – Règles d’exploitation et de maintenance.
NF S 61-937
Systèmes de Sécurité Incendie (SSI) – Dispositifs Actionnés de Sécurité (DAS)
(Cette norme comprend plusieurs parties applicables aux différents DAS).
Règle R16 de l’APSAD.
Règlement de Certification APSAD de service.
Règlement I16 Certification APSAD de service d'installation
de fermetures résistant au feu à structure métallique.
Règlement F16 Certification APSAD de service de maintenance de
fermetures résistant au feu à structure métallique.
109
PORTES COUPE FEU
Maintenance des portes coupe feu
> MAINTENANCE SELON NFS 61-933 ANNEXE F
• Constat d’état général : encombrement, obstacles éventuels, déformation,
percements,...
• Constat de fermeture, commande manuelle ou automatique
• Constat de fonctionnement : vitesse de fermeture, rebond, réarmement
• Contrôles ligne fusibles, rail, guide, butée, chicane,...
> TRAVAUX
• Remplacement de guide au sol, butée d’arrêt
• Remplacement de ventouses électromagnétiques ainsi que DAD
(Détecteur Autonome Déclencheurs)
• Remplacement de module ou porte total (rénovation)
• Création (installation porte neuve NF)
> MAINTENANCE SELON SELON APSAD R16
• Constat d’état général : encombrement, obstacles éventuels, déformation,
percements,...
• Constat de fermeture, commande manuelle ou automatique
• Constat de fonctionnement : vitesse de fermeture, rebond, réarmement
• Contrôles ligne fusibles, rail, guide, butée, chicane,...
110
111
ÉCLAIRAGE DE SÉCURITÉ
L'éclairage de sécurité joue un rôle prépondérant
dans l'organisation efficace de l'évacuation d'un
bâtiment.
L'éclairage de sécurité, s'il est en bon état de fonctionnement, lorsque l'éclairage normal ou de remplacement est
défaillant permet :
• L'évacuation sûre et facile des personnes vers l'extérieur,
• Les manoeuvres intéressant la sécurité,
• D'éviter la panique en cas de non fonctionnement de
l'éclairage normal.
Le vieillissement des appareils d’éclairage de sécurité est
normal et inévitable.
Les installations d'éclairage de sécurité doivent faire l'objet de vérifications périodiques effectuées par des personnes ou
organismes agréés.
La réglementation prévoit ces vérifications périodiques dans chaque catégorie d’établissements :
Article R4224-17 du Code du travail (extrait)
Etablissements Recevant des Travailleurs
(code du travail)
appropriée.
Toute défectuosité susceptible d'affecter la santé et la sécurité des travailleurs est éliminée le plus rapidement possible.
Article R 123-43 du Code de la construction et de l’habitation (extrait)
Etablissements Recevant du Public
Les constructeurs, installateurs et exploitants sont tenus, chacun en ce qui le concerne, de s'assurer que les installations
ou équipements sont établis, maintenus et entretenus en conformité avec les dispositions de la présente réglementation.
A cet effet, ils font respectivement procéder pendant la construction et périodiquement en cours d'exploitation aux vérifications nécessaires par les organismes ou personnes agréés dans les conditions fixées par arrêté du ministre de l'intérieur.
Arrêté du 31 janvier 1986 article 101
... Le propriétaire ou, le cas échéant, la personne responsable désignée par ses soins... doit également assurer l'entretien
de toutes les installations concourant à la sécurité et doit pouvoir le justifier par la tenue d'un registre de sécurité.
Le décret 99-374 du 12 mai 1999 du Ministère de l’environnement, relatif à
la mise sur le marché des piles et accumulateurs et à leur élimination, impose
aux utilisateurs de Blocs Autonomes d’Éclairage de Sécurité de collecter ou
faire collecter, de valoriser ou faire valoriser et d’éliminer ou de faire éliminer
les accumulateurs usagés qu’ils soient ou non incorporés à des appareils.
> CONTEXTE NORMATIF
La norme NFC 71-830 du 5/08/2003 définit les principes généraux relatifs
à la maintenance des Blocs Autonomes d’Eclairage de Sécurité et des Blocs
Autonomes d’Eclairage d’Habitation.
L’ensemble de l’installation doit faire l’objet d’un entretien régulier et d’essais
périodiques.
112
• Une fois par mois : témoin de charge et lampes de secours ou tubes fluorescents.
• Tous les six mois : autonomies de la batterie.
• Une fois par an (NFC 71-830) : vérification complète par une personne
qualifiée comportant les 13 opérations essentielles dont le contrôle d’autonomie de la batterie pendant une 1 heure minimum.
Maintenance des BAES
SICLI vous propose une prestation de qualité qui se base sur
un savoir-faire et une grande expérience acquis depuis plus
de dix ans.
En respect des règles de l'art et des normes en vigueur, le
passage de notre technicien vous permettra de vous assurer
du bon fonctionnement de votre éclairage de sécurité.
> DÉROULEMENT DE LA PRESTATION
Le déroulement de notre prestation est conforme aux 13 opérations décrites par
la norme NFC 71-830 :
• 1 - Vérification visuelle de l'aspect des B.A.E.S.
• 2 - Contrôle visuel de la présence secteur sur les blocs.
• 3 - Coupure de l'alimentation secteur des B.A.E.S.
• 4 - Vérification de l'allumage des lampes d'éclairage de sécurité.
• 5 - Vérification du fonctionnement de la télécommande.
• 6 - Contrôle de l'autonomie réglementaire.
• 7 - Contrôle des composants des B.A.E.S.
• 8 - Aspect des accumulateurs.
• 9 - Nettoyage de l'appareil et remplacement des étiquettes.
• 10 - Rétablissement de l'alimentation secteur des B.A.E.S.
• 11 - Apposition d'une étiquette de vérification.
• 12 - Remise d'un rapport de visite.
• 13 - Inscription sur le registre de sécurité.
• +14 - Remplacement des B.A.E.S de plus de 8 ans.
  Nouveau
Nous faisons évoluer notre prestation pour garantir un parc en parfait
état de fonctionnement.
SICLI recommande de remplacer systématiquement les B.A.E.S dont
la date de fabrication est supérieure à 8 ans. Pour les B.A.E.S identifiés
comme tels, SICLI proposera le remplacement lors de la vérification
annuelle précédent leur 8e anniversaire.
113
Blocs d'évacuation
S 60 L
2881
Bloc d’évacuation
  Certification
• C
ertifié à la marque NF AEAS (Appareils Electriques Autonomes de Sécurité) selon les normes
NF-EN 60 598.2.22, NFC 71800.
• N° de certif. : T00003.
• Le S60 L est un bloc autonome d’éclairage d’évacuation équipé d’une lampe de veille à LED,
• De dimensions réduites, il s’intègre facilement
dans tout type de bâtiment (tertiaire ou industriel).
DES 60 L SATI
• Montage en saillie.
• Permet de réutiliser la pré plaque de la plupart
des blocs Sicli et Luminox anciennes génération.
• Montage plafond avec kit d’éclairage par la tranche.
• Possibilité de semi encastrement.
2884
• C
NF-EN 60 598.2.22, NFC 71800 NF et NFC
71820 Performance SATI.
des blocs Sicli et Luminox anciennes génération.
• Pré plaque universelle transparente pour une
reprise des fixations existantes.
• Boîtier : E.
• Type : non permanent
UNILED+ 45 C
V386
UNILED+ 45 CES
V387
  Accessoires
•
•
•
•
•
Cadre d’encastrement (code : HCJ2).
Plaque de recouvrement (code : V344).
Grille de protection (code : 1314).
Rehausse (code : HBU4).
Kit d’éclairage sur tranche (code : HZ44).
•
•
•
•
•
•
•
•
•
•
Flux : 45 lm.
Autonomie : 1 heure.
IP : 32 - IK : 07.
Lampe témoin : 1 LED verte.
Lampe de secours : 2 x ES 6V / 0.45 A-E10.
Batterie : Ni-Cd : 5 * 1.7 Ah.
Consommation : 20 mA.
N° de certif. : T06 071.
Poids : 1 kg.
Dimensions (L x H x l) : 255 x 141 x 80 mm.
  Accessoires
•
•
•
•
•
  Certification
114
Kit d’éclairage sur tranche (code : HO13).
• C
NF-EN 60 598.2.22 et NFC 71800 NF.
• N° de certif. : T11116 (V386) - T11115 (V387).
• L ’ Uniled+ 45 C est un bloc autonome SATI
100% LED de veille à LED,
dans tout type de bâtiment (tertiaire ou industriel).
Flux : 45 lm.
IP : 42 - IK : 07.
Lampe de secours : 2 x ES 6V / 0.45 A-E10.
Batterie : Ni-Cd : 5 * 1.7 Ah.
Poids : 1.1 kg.
  Certification
• L e DES 60 TI L est un bloc autonome d’éclairage
d’évacuation SATI équipé d’une lampe de veille
à LED,
• De dimensions classiques, il permet de remplacer les anciens modèles de blocs d’évacuation de
toutes les marques. Il s’intègre facilement dans
tout type de bâtiment (tertiaire ou industriel).
•
•
•
•
•
•
•
•
•
• M
ontage en saillie.
• Faible encombrement.
des blocs Sicli et Luminox anciennes générations
sans re-câblage.
• Montage plafond avec kit d’éclairage par la tranche
• Montage rasant avec cadre d’encastrement.
• B oitier : AA.
• IP : 42 - IK : 07 (V386).
IP : 66 - IK : 10 (V387).
• Flux : 45 lm .
• Autonomie : 1 heure.
• Lampes témoin et secours : 2 LEDs blanches.
• Batterie : Ni-Cd : 3 * 1.2V / 0.8 Ah.
• Consommation : 1,2 W.
• Poids : 0.6 kg.
• Dimensions (L x H x l) : 240 x 74 x 80 mm.
  Accessoires
•
•
•
•
•
Blocs d'évacuation / Blocs pour locaux de sommeil
ULTRALED 45
V342
ULTRALED 45 ES
V384
  Certification
• C
NF-EN 60 598.2.22 et NFC 71800 NF.
• N° de certif. : T09001 (V342) - T09058 (V384).
L’Ultraled 45 est un bloc autonome d’éclairage
d’évacuation SATI - 100% LED.
• M
ontage en saillie.
• Faible encombrement.
• Montage plafond avec kit d’éclairage par la
tranche.
• B oitier : EPSILON.
• IP : 43 - IK : 08 (V342).
IP : 66 - IK : 08 (V384).
• Flux : 45 lm.
• Consommation : 1,2 W.
• Poids : 0.5 kg.
•Dimensions (L x H x l) : 215 x 105 x 45 mm.
  Accessoires
• Cadre d’encastrement (code : V367).
• Kit d’éclairage sur tranche (code : V399).
• Grille de protection (code : V491.)
PLANÈTE 60 DESIGN
V331
  Certification
• C
NF-EN 60 598.2.22, NFC 71800 et NFC 71820
Le PLANETE 60 Design est un bloc SATI - 100% LED.
PLANÈTE JOUR
• M
ontage mural ou plafond avec kit d’éclairage
par la tranche.
V283
•
•
•
•
•
•
•
•
Bloc pour locaux de sommeil
  Certification
• C
NF-EN 60 598.2.22, NFC 71800, NFC 71805 et
NFC 71820 NF
• N° de certif. : T06081
Le PLANETE JOUR est un bloc bi-fonction pour
locaux de sommeil SATI - 100% LED.
IP : 41.
Flux : 45 lm.
Lampes témoin et secours : 2 LEDs blanches.
Batterie : Ni-Cd : 4 * 1.2V / 0.6 Ah.
Consommation : 0.6 W.
Poids : 0.6 kg.
Dimensions (L x H x l) : 192 X 60 X 24 mm.
• Montage en saillie
•
•
•
•
•
•
•
•
•
IP : 44 IK : 06 N° de certif. : T06081.
Boitier : X.
Flux : 45 lm / 8 lm.
Autonomie : 1 heure / 5 heures .
Lampes témoin et secours :
2 LEDs + 1 LED blanches.
Poids : 0.7 kg.
Dimensions (L x H x l) : 265 X 115 X 60 mm.
  Accessoires
• Grille de protection (code : V491).
115
Blocs d'habitation / Blocs d'ambiance
2883
S 10 L
Bloc d’habitation
  Certification
• C
NF-EN 60 598.2.22, NFC 71805.
• L e S10 L est un bloc autonome d’éclairage
d’habitation 100% LED,
dans tout type de bâtiment.
• M
ontage en saillie
• Permet de réutiliser la pré plaque de la plupart des
blocs Sicli et Luminox anciennes générations.
ULTRALED 8
V343
ULTRALED 8 ES
V385
•
•
•
•
•
•
•
•
  Accessoires
•
•
•
•
•
• C
NF-EN 60 598.2.22 et NFC 71805 NF.
• N° de certif. : T09001 (V343) - T09058 (V385).
•
•
•
•
Bloc d’habitation
  Certification
d’habitation SATI - 100% LED.
Flux : 8 lm.
Autonomie : 5 heures.
IP : 42 - IK : 07.
Lampe témoin et lampes de secours :
2 LEDs blanches.
Batterie : Ni-Cd : 4 * 1,2 V / 0.6 Ah.
Consommation : 1 W.
Poids : 0.7 kg.
ontage en saillie.
M
Faible encombrement.
Montage plafond avec kit d’éclairage par la tranche.
Montage rasant avec cadre d’encastrement.
• B oitier : EPSILON.
• IP : 43 - IK : 08 (V343).
IP : 66 - IK : 08 (V385).
• Flux : 8 lm.
• Autonomie : 5 heures.
• Consommation : 1.2 W.
• Poids : 0.5 kg.
  Accessoires
• Kit d’éclairage sur tranche (code : V399).
• Grille de protection (code : V491).
S 400 L
2882
Bloc d’ambiance
  Certification
• C
NF-EN 60 598.2.22 et NFC 7180 NF.
• N° de certif. : T03 106.
• Le S400 L est un bloc autonome d’éclairage
d’ambiance non permanent équipé d’une lampe
de veille à LED,
• Il permet de réaliser un éclairage d’ambiance en
plafond très discret (montage rasant avec cadre
d’encastrement),
• Grâce à ses dimensions il permet de remplacer
les B.A.E.S de toutes marques équipés de tubes
fluorescents 8 w.
116
• M
ontage plafond en saillie ou rasant avec cadre
d’encastrement.
• Permet de réutiliser la pré plaque des blocs Sicli
et Luminox S400 NP et P anciennes générations
sans re-câblage.
•
•
•
•
•
•
•
•
•
Flux : 380 lm.
IP : 41 - IK : 08.
Lampe de secours : 1 tube fluo 8 W.
Batterie : Ni-Cd : 4 * 4 Ah.
Poids : 1.7 kg.
  Accessoires
• Cadre d’encastrement (code : HDD0).
• Grille de protection (code : 1315).
Blocs d'ambiance / Blocs d'ambiance ATEX
DES 400 NTI L
2885
Bloc d’ambiance
  Certification
• Certifié à la marque NF AEAS (Appareils Electriques Autonomes de Sécurité) selon les normes
NF-EN 60 598.2.22, NFC 71801 NF et NFC
71820 Performance SATI.
Le DES400 TI L est un bloc autonome d’éclairage
d’ambiance non permanent SATI équipé d’une
lampe de veille à LED.
• Permet de réutiliser la pré plaque de la plupart des
blocs SICLI et LUMINOX des anciennes générations
• Pré plaque universelle transparente pour une
reprise des fixations existantes.
• Montage plafond avec kit d’éclairage par la tranche
ULTRALED 400
V448
ULTRALED 400 ES
V449
• Flux : 360 lm.
• IP : 32 - IK : 07.
• Lampe témoin : 1 LED verte.
• Lampe de secours : 1 tube 9W.
• Batterie : Ni-Cd : 5 * 4 * 1.2 V - 3.7 Ah.
• Consommation : 20 mA.
• Poids : 1.4 kg.
  Accessoires
•
•
•
•
•
Kit d’éclairage sur tranche (code : HO13).
Bloc d’ambiance
  Certification
• Certifié à la marque NF AEAS (Appareils Electriques Autonomes de Sécurité) selon les normes.
NF-EN 60 598.2.22 et NFC 71801 NF.
• N° de certif. : T11033 (V448) - T11032 (V449).
  Mise en oeuvre.
d’ambiance SATI 100% LED compact et esthétique.
• Montage plafond.
• Bloc SATI.
• IP : 42 - IK : 08 (V448).
IP : 66 - IK : 08 (V449).
• Flux : 1 heure - 400 lm.
• Lampes témoin et de secours : 32 LEDs blanches.
• Consommation : 1.2 W.
PLANÈTE 400 AD
V476
Bloc d’ambiance ATEX
  Certification
• Certifié à la marque NF AEAS (Appareils Electriques Autonomes de Sécurité) selon les normes
NF-EN 60 598.2.22, NFC 71801 et NFC 71820.
Le PLANETE 400 AD est un bloc autonome ATEX
(antidéflagrant) SATI 100% LED.
Ce bloc est équipé d’une enveloppe en aluminium
et verre pour les atmosphères explosibles (gaz et
poussières).
Ils conviennent pour tous les groupes de gaz :
IIA - IIB - IIC.
• Montage mural ou plafond.
•
•
•
•
•
•
•
•
•
ETANCHE.
IP : 65 - IK : 07.
Flux : 330 lm.
Lampes témoin et secours : 32 LEDs blanches.
Poids : 6 kg.
  Accessoires
• Socle pour prise (code : V515).
• Prise 5 pôles (code : V514).
117
DAAF / DACO
Les statistiques montrent qu’un incendie domestique a lieu toutes les 2 minutes. Ces incendies
entraînent la mort de 800 personnes chaque année
dont plus de 500 à cause des fumées.
L’installation de DAAF dans les habitations permet d’avertir rapidement les occupants.
Les DACO ont pour objectif de détecter les émanations de
monoxyde de carbone, gaz mortel issu d’une mauvaise
combustion des appareils de chauffage.
> CONTEXTE RÉGLEMENTAIRE POUR LES DAAF
Loi n° 2010-238 du 9 mars 2010
JO du 10 mars 2010
Décret n°2011-36
du 10 janvier 2011
JO du 11 janvier 2011
Loi n° 2014-336 du 24 mars 2014
JO du 26 mars 2014
Arrêté
du 5 février 2013
JO du 14 mars 2013
La Loi n° 2014-366 du 24 mars 2014 a modifié certaines dispositions de la Loi n° 2010-238 du 9 mars 2010, notamment en ce qui concerne la mise en place des DAAF dans les logements.
L’obligation d’installation de DAAF incombe désormais pleinement au propriétaire du logement (dans le cas de logements occupés par un locataire, le propriétaire doit fournir le DAAF ou
le rembourser au locataire).
Ces dispositions ne modifient pas le contenu des autres textes règlementaires applicables (Décret n°2011-36 et arrêté du 05 février 2013).
La modification de la Loi ° 2010-238 entraîne l’ écart ci-dessus par rapport aux disposition du Décret n°2011-36.
Un éventuel texte (Décret modificatif ou circulaire ou instruction) sera amené à clarifier la situation.
Les écarts du texte original par rapport aux modifications sont surlignés.
  Installation des DAAF : Qui ?
Loi n° 2010-238
Décret n° 2011-36
Article L. 129-8
Article R. 129-13
L’occupant d’un logement, qu’il soit locataire ou propriétaire, installe dans celui-ci au moins un détecteur de
fumée normalisé.
La responsabilité de l’installation et de l’entretien
du détecteur de fumée normalisé visé au R. 129-12
incombe à l’occupant du logement. Cependant, elle
incombe :
Loi n° 2014-336
- au propriétaire pour les logements à caractère saisonnier, les logements-foyers visés au R. 351-55 dont la
gestion est assurée par le propriétaire ou par un organisme autres que ceux mentionnés à l’article L. 365-4,
les résidences hôtelières à vocation sociale, les logements attribués ou loués en raison de l’exercice d’une
fonction ou d’un emploi et les locations meublées ;
Le propriétaire d’un logement installe dans celui-ci au
moins un détecteur de fumée normalisé et s’assure, si le
logement est mis en location, de son bon fonctionnement
lors de l’établissement de l’état des lieux (mentionné à
l’article 3-2 de la loi n°89-462 du 6 juillet 1989 …).
Pour les logements occupés par un locataire au moment
de l’entrée en vigueur de l’article 1er de la loi n° 2010238 du 9 mars 2010 ( …), l’obligation d’installation faite
au propriétaire est satisfaite par la fourniture d’in détecteur à son locataire ou, s’il le souhaite, par le remboursement au locataire de l’achat du détecteur.
Arrêté du 5 février 2013
Pas de dispositions.
- aux organismes agréés mentionnés à l’article L. 365-4
exerçant les activités d’intermédiation locative et de
gestion locative sociale pour les logements-foyers et
logements familiaux gérés par ces organismes.
  Installation des DAAF : Quand ?
Loi n° 2010-238
Décret n° 2011-36
Les articles 1er à 4 de la présente loi entrent en vigueur
dans les conditions prévues par un décret en Conseil
d’État et au plus tard au terme d’un délai de cinq ans à
compter de la date de sa publication.
Il doit être satisfait aux obligations du présent décret
avant le 8 mars 2015.
118
DAAF / DACO
  Installation des DAAF : Où ?
Loi n° 2010-238
Décret n° 2011-36
Article 1
Dans les parties privatives des bâtiments d’habitation,
au moins un détecteur de fumée normalisé est installé
dans chaque logement, de préférence dans la circulation ou dégagement desservant les chambres. Le
détecteur est fixé solidement en partie supérieure, à
proximité du point le plus haut et à distance des autres
parois ainsi que des sources de vapeur.
Article 6
Il est interdit d’installer des détecteurs autonomes
avertisseurs de fumée dans les parties communes des
immeubles collectifs d’habitation.
  L'entretien des DAAF
Loi n° 2010-238
Décret n° 2011-36
Article L. 129-8
Article R. 129-13
Article 1
L’occupant d’un logement, qu’il soit locataire ou propriétaire, installe dans celui-ci au moins un détecteur de
fumée normalisé. Il veille à l’entretien et au bon fonctionnement de ce dispositif.
La responsabilité de l’installation et de l’entretien
du détecteur de fumée normalisé visé au R. 129-12
incombe à l’occupant du logement. Cependant, elle
incombe :
L’occupant ou, le cas échéant, le propriétaire ou
l’organisme agréé mentionné à L. 365-4 exerçant les
activités d’intermédiation locative et de gestion locative
sociale s’assure de la mise sous tension du détecteur
en vérifiant que le voyant prévu à cet effet est allumé
et, en tant que de besoin, remplace les piles lorsque le
signal de défaut de batterie est émis. Il procède également au test régulier du détecteur.
Loi n° 2014-336
Le propriétaire d’un logement installe dans celui-ci au
moins un détecteur de fumée normalisé. L’occupant
d’un logement, qu’il soit locataire ou propriétaire veille
à l’entretien et au bon fonctionnement de ce dispositif
et assure son renouvellement, si nécessaire, tant qu’il
occupe le logement.
- au propriétaire pour les logements à caractère saisonnier, les logements-foyers visés au R. 351-55 dont la
gestion est assurée par le propriétaire ou par un organisme autres que ceux mentionnés à l’article L. 365-4,
les résidences hôtelières à vocation sociale, les logements attribués ou loués en raison de l’exercice d’une
fonction ou d’un emploi et les locations meublées ;
- aux organismes agréés mentionnés à l’article L. 365-4
exerçant les activités d’intermédiation locative et de
gestion locative sociale pour les logements-foyers et
logements familiaux gérés par ces organismes.
  DAAF et assurance
Loi n° 2010-238
Décret n° 2011-36
Article L. 129-8 […]
Article R. 129-15
Article 8
L’occupant du logement notifie cette installation à l’assureur avec lequel il a conclu un contrat garantissant
les dommages d’incendie.
La notification prévue au troisième alinéa du L. 129-8
se fait par la remise d’une attestation à l’assureur avec
lequel il a conclu un contrat garantissant les dommages
d’incendie par l’occupant ou, dans les cas prévus aux
deuxième et troisième alinéas de l’article R. 129-13, le
propriétaire ou l’organisme agréé mentionné à l’article
L. 365-4 exerçant les activités d’intermédiation locative
et de gestion locative sociale.
L’attestation visée à l’article R. 129-15 du code de la
construction et de l’habitation est conforme au modèle
fixé par l’annexe 2 du présent arrêté. Elle n’a qu’une
valeur déclarative pour l’assureur
Art. L. 122-9
L’assureur peut prévoir une minoration de la prime ou
de la cotisation prévue par la police d’assurance garantissant les dommages incendie lorsqu’il est établi que
l’assuré s’est conformé aux obligations prévues aux
articles L. 129-8 et L. 129-9 du code de la construction
et de l’habitation.
Loi n° 2014-336
L’assureur peut prévoir une minoration de la prime
ou de la cotisation prévue par la police d’assurance
garantissant les dommages incendie lorsqu’il est établi
qu’il est satisfait aux obligations prévues aux articles
L. 129-8 et L. 129-9 du code de la construction et de
l’habitation.
> CONTEXTE NORMATIF POUR LES DAAF
NF EN14604 Dispositif d’alarme de fumée.
119
DAAF / DACO
> DÉTECTEURS AVERTISSEURS AUTONOMES DE FUMÉES (DAAF)
Code
Caractéristiques
29 FR
DF13
Alcaline 1 an
29 H-FR - bouton HUSH
DF15
Alcaline 1 an
29 LD-FR
DF14
Lithium 5 ans
29 HLD-FR - bouton HUSH
DF16
Lithium 5 ans
10Y29 (boite carton)
DF31
Lithium 5 ans
10Y29 (blister)
DF18
Lithium 5 ans
Désignation
DAAF
communes à tous les DAAF
communes aux versions "bouton hush"
• Capteur photoélectrique.
• Bouton test permettant de vérifier le bon
fonctionnement.
• Puissante alarme de 85 dB.
• Émission d’un signal sonore lorsque la pile est à
remplacer.
• Limites de températures : de 0 à 40 °C.
• Installation facile avec support de montage fourni.
• Garantie produit : 5 ans.
• CE, Norme EN 14604, Certifié NF.
• Le bouton hush (Pause), permet de désactiver
temporairement l’alarme.
• Cette fonction de mise en sourdine est très utile
près de la cuisine ou dans les autres endroits
sujets aux fausses alarmes.
> DÉTECTEUR AVERTISSEUR DE CO (DACO)
DACO
Désignation
900-0233/STANDARD
Code
Caractéristiques
K743
3 piles AAA 1,5 V incluses
• L’alimentation sur pile de l’appareil assure une
protection même en cas de coupure de courant.
• Bouton de test.
• Puissante alarme de 85 dB.
• Facilité d’installation et d’entretien.
• Produit garantie 5 ans.
• Testé selon la EN 20291 : 2001.
120
121
ALARMES TYPE 4
Les équipements d’alarme de type 4 sont destinés
à donner l’ordre d’évacuation en cas d’incendie.
Fonctionnant sur pile ou relié à une centrale, l’alarme est
un outil indispensable pour permettre à la personne qui
détecte le feu, de donner l’alerte par un signal sonore
audible de tous les points du bâtiment.
Durée de fonctionnement : 5 minutes minimum.
  Établissements Recevant des Travailleurs : arrêté du 4 novembre 1993
Article 14
[...] Un équipement d'alarme au moins de type 3 doit être installé dans les établissements dont l'effectif est supérieur à 700 personnes et dans ceux dont
l'effectif est supérieur à 50 personnes lorsque sont entreposées ou manipulées
des substances ou préparations dangereuses.
Un équipement d'alarme au moins de type 4 doit être installé dans les autres
établissements.
Toutefois, si le chef d'établissement souhaite disposer d'une temporisation il doit
installer un équipement d'alarme du type 2 a ou 2 b au minimum et respecter
toutes les contraintes liées à ce type.
  Établissements Recevant du Public (règlement de sécurité des ERP)
Nature de
l'exploitation
Catégories
1
2
3
4
5
Effectif
+1500 P
701 à 1500 P
301 à 700 P
< 300 P
Selon Ets
Textes
réglementaires
L
Salles de spectacles, projection
Article L16
M
Magasins de vente, centre commerciaux
Articles M32 et M57
N
Restaurants et débits de boisson
Article N18
P
Salles de jeux
R
Enseignement (excepté les internats)
Artlcle R31
T
Salles d'exposition
Artlcle T49
V
Établissements de culte
Artlcle V12
W
Administrations, banques, bureaux
Artlcle W14
X
Établissements sportifs couverts
Artlcle X26
Y
Musées
Artlcle Y21
GA
Gares
Artlcle GA9
Salle de jeux
Article P22
Nota : le minimum réglementaire concernant les équipements d'alarme dans les ERP de type O et U (sauf cas particuliers) est le type 3.
Établissements concernés
122
ALARMES TYPE 4
Maintenance des alarmes Type 4
Le fonctionnement des équipements d’alarme de type 4 doit
être d’une grande fiabilité pour assurer une organisation
efficace de l’évacuation. Comme tous les matériels de sécurité incendie, leur installation doit être accompagnée d’un
contrôle et d’une maintenance périodiques.
Nous réalisons une fois par an le contrôle réglementaire de
votre installation avec essai réel de l’équipement global de
l’alarme TYPE 4.
> TEXTES RÉGLEMENTAIRES SUR LA MAINTENANCE (EXTRAITS)
  Code de la construction et de l’habitation
Article R.123-43 - Les constructeurs, installateurs et exploitants sont tenus,
chacun en ce qui les concerne, de s’assurer que les installations ou équipements
sont établis, maintenus et entretenus en conformité avec les dispositions de la
présente réglementation.
  Code du travail
SECTION 4 - MAINTENANCE, ENTRETIEN ET VÉRIFICATIONS
R. 4224-17 - Les installations et dispositifs techniques et de sécurité des lieux
de travail sont entretenus et vérifiés suivant une périodicité appropriée.
Toute défectuosité susceptible d'affecter la santé et la sécurité des travailleurs
est éliminée le plus rapidement possible.
La périodicité des contrôles et les interventions sont consignées dans un dossier
qui est, le cas échéant, annexé au dossier de maintenance des lieux de travail
prévu à l'article R. 4211-3. Ce dossier regroupe notamment la consigne et les
documents prévus en matière d'aération, d'assainissement et d'éclairage aux
articles R. 4222-21 et R. 4223-11.
  Établissements recevant du public
Article MS 62 - Classement - §1. Les systèmes d’alarme doivent satisfaire
d’une part aux principes définis ci-après et, d’autre part, aux dispositions des
normes en vigueur, en particulier la norme relative aux équipements d’alarme.
Cette norme classe les équipements d’alarme en quatre types par ordre de sévérité décroissante, appelés 1, 2a ou 2b, 3 et 4.
Les dispositions particulières à chaque type d’établissement précisent dans
chaque cas les types d’équipements d’alarme qui doivent être utilisés pour
chaque catégorie d’établissement.
  Habitations collectives
ARRÊTÉ DU 31 JANVIER 1986
Article 101 - Obligations des propriétaires.
Le propriétaire ou la personne désignée par ses soins doit : Vérifier le fonctionnement des installations tous les ans, assurer l’entretien, tenir un registre de
sécurité.
R. 4224-19 - Lorsque l'entreprise quitte les locaux, l'employeur restitue le dossier de maintenance des lieux de travail au propriétaire ou le transmet à l'occupant suivant.
> PRESTATIONS
• La passation de consignes auprès du responsable sécurité avant essai.
• Le contrôle de chaque déclencheur manuel.
• Le contrôle de la centrale.
• La mise en place d’une étiquette de maintenance.
• Le déclenchement de l’alarme sonore.
• La remise d’un rapport détaillé avec recommandations.
• Le contrôle du bon fonctionnement de chaque diffuseur sonore.
• L’inscription dans le registre de sécurité.
• Le contrôle de l’autonomie réglementaire (5 minutes).
123
ALARMES TYPE 4
Équipements d'alarme
> TYPE 4 PILES NFS
2886
Type 4 piles NFS SON'ECLA
Equipement d’alarme de Type 4
  Certification
• Conforme aux exigences de la NF S 32 001
(signal sonore d’évacuation d’urgence).
  Constitution
Lors d’une alarme feu, diffuse le signal sonore et
la signalisation visuelle d’évacuation pendant 5
minutes.
• 1 T4 piles NFS en coffret avec 1 transducteur piézo,
2 flash rouges et 1 déclencheur manuel à membrane déformable.
• 2 piles 9 V DC.
• 1 manuel d’installation.
• Couleur : blanc (RAL 9010).
• Dimensions (L x H x P) : 300 x 185 x 85 mm.
• Poids : 800 g.
• Alimentation : 2 piles 9 V DC.
• Autonomie : supérieure à une année en état de
veille.
> TYPE 4 S NFS
2887
Type 4 S NFS SON'ECLA
Equipement d’alarme de Type 4
  Certification
• Conforme aux exigences de la NF S 32 001
(signal sonore d’évacuation d’urgence).
  Constitution
Lors d’une alarme feu, diffuse le signal sonore et
la signalisation visuelle d’évacuation pendant 5
minutes.
• 1 T4S NFS avec un déclencheur manuel à membrane déformable, un diffuseur sonore et deux
flash rouges.
•Options :
- déclencheurs manuels
- diffuseurs sonores et /ou lumineux
- module télécommande TMS300.
• Couleur : blanc (RAL 9010).
• Poids : 1100 g.
• Indice de protection : IP 30 - IK 03.
• Alimentation : 230 VAC (+10 % -15 %) / 50 Hz.
  Synoptique
CR 1 - 2 x 1,5² mini. - 500 m maxi.
Contact sec horloge
début / fin de cours
Equipement d'alarme
CHORUS T4 S NFS
10 diffuseurs sonores type SONOS
DC maximum ou 6 diffuseurs
visuels type DVAF SOLISTA
maximum
C 2 (SYT1)
1 p. 8/10e - 500 m maxi
Alimentation 230 Vac/50Hz - + 10% / - 15%
C2 - 2 X 1,5² - 100 m maxi.
1 contact sec (1RTC) de l'état de l'alarme
TMS 300
Module de
télécommande C 2 (SYT1)
de mise en
1 p. 8/10e - 500m maxi
arrêt/veille
30 déclencheurs
manuels maximum
C 2 (SYT1) 1 p. 8/10e - 500 m maxi.
(pour les 2 boucles)
124
ALARMES TYPE 4
Déclencheurs manuels
> DÉCLENCHEURS MANUELS
Déclencheur Manuel
0021
Pour BAAS
  Certification
• Certifié CE sous le numéro 0832-CPD-0648.
  Équipement
Permet de prendre en compte une alarme suite à
une action manuelle.
Possibilité de test par clé plastique sans avoir à
ouvrir le boîtier.
Déclencheur Manuel
• Contact sec (30 VDC - 2A).
• Membrane déformable.
• Si nécessaire, il peut être équipé sur site :
- D’un verre à briser à la place de la membrane
déformable
-
D’un couvercle de protection pouvant être
plombé par un collier Rilsan.
1435
Pour BAAS
  Certification
• Certifié CE sous le numéro 0832-CPD-0648.
  Équipement
Permet de prendre en compte une alarme suite à
une action manuelle.
Possibilité de test par clé plastique sans avoir à
ouvrir le boîtier.
• Dimensions (H x L x P) : 93 x 89 x 60 mm.
• Matière : Noryl.
• Couleur : rouge.
• Poids : 110 à 160 g.
• Température de fonctionnement :
-25 °C, +50 °C.
• Degré de protection : IP 24D / IK07.
• Raccordement :
par câble de section jusqu’à 1,5 mm².
• Contact sec (30 VDC - 2A).
• Membrane déformable.
• Couvercle de protection pouvant être plombé par
un collier Rilsan.
• Si nécessaire, il peut être équipé sur site d'un verre
à briser à la place de la membrane déformable.
• Dimensions (H x L x P) : 108 x 94 x 61 mm.
• Matière : Noryl.
• Couleur : rouge.
• Poids : 110 à 160 g.
• Température de fonctionnement :
-25 °C, +50 °C.
• Degré de protection : IP 24D / IK07.
• Raccordement :
par câble de section jusqu’à 1,5 mm².
125
ALARMES TYPE 4
Diffuseurs sonores et lumineux
> SONOS DC
1434
SONOS DC Socle Bas
Diffuseur sonore
  Certification
• Certifiés NF SSI sous le numéro DS 010 B.
  Présentation
• Le code 640 200 021 intègre le DSNA PSS-0089
et le socle bas.
• Le code 640 200 022 intègre le DSNA PSS-0089
et le socle haut.
Diffuse le signal sonore d’évacuation.
Les SONOS DC (socles haut et bas) sont des diffuseurs sonores non autonomes au sens de la
norme NF-S 61.936.
• Raccordement direct dans le socle.
• Raccordement sur bornes à vis compatible avec
des sections de câbles jusqu’à 2,5 mm².
  Signal sonore
• 32 sons sélectionnables par cavalier dont le son
NF-S 32-001.
Mécaniques :
• Boîtier ABS (couleur blanche).
• Dimensions SONOS DC socle bas (L x P) :
100 x 82 mm.
• Dimensions SONOS DC socle haut (L x P) :
97 x 104 mm.
• Poids : < 250 g.
Électriques :
• Plage d’alimentation : 17 à 60 Vcc.
• Consommation moyenne sous 24 Vcc / 48 Vcc :
9 mA.
• Puissance acoustique : 97 dB à 1 m.
Environnement :
• Indice de protection :
- IP30 – SONOS DC socle bas
- IP65 – SONOS DC socle haut.
• Température d’utilisation : - 25 °C à + 70 °C.
> DVAF SOLISTA ROUGE MUR
DVAF SOLISTA ROUGE MUR Socle
Bas
9223
Dispositifs Visuels d’Alarme Feu (DVAF)
  Certification
• Certifiés NF SSI sous le numéro DL019 A0.
  Présentation
• Le code intègre le socle bas.
• Montage au mur impérativement.
• Raccordement sur bornes à vis.
• Câble : 1,5 mm² maximum.
Couverture.
  Signal lumineux
Hauteur
Base
Diffuse le signal visuel d’évacuation.
126
• Couleur du signal lumineux : rouge.
• Fréquence de clignotement configurable par
interrupteur entre 0,5 Hz et 1 Hz.
Mécaniques :
• Dimensions :
- diamètre : 93 mm
- hauteur : 37 mm (socle bas).
• Poids : 100 g.
Électriques :
• Plage d’alimentation : 9 à 60 V DC.
• Courant d’alimentation : 25 mA maximum.
Environnement :
• Indice de protection : IP33C.
  Couvertures certifiées
• Hauteur : 2,4 m / Base : 2,5 x 2,5 m.
• Hauteur : 2,4 m / Base : 7,5 x 7,5 m.
ALARMES TYPE 4
Diffuseurs sonores / sonores et lumineux
> DVAF SOLISTA ROUGE PLAFOND
DVAF SOLISTA ROUGE PLAFOND
Socle Bas
9224
Dispositifs Visuels d’Alarme Feu (DVAF)
  Certification
• Certifiés NF SSI sous le numéro DL018 A0.
  Présentation
• Le code intègre le socle bas.
• Montage au plafond impérativement.
• Raccordement sur bornes à vis.
• Câble : 1,5 mm² maximum.
Couverture.
  Signal lumineux
Hauteur
Diam
ètre
Diffuse le signal visuel d’évacuation.
• Couleur du signal lumineux : rouge.
•Fréquence de clignotement configurable par
interrupteurs 0,5 Hz et 1 Hz.
Mécaniques :
• Dimensions :
- diamètre : 93 mm
- hauteur : 37 mm (socle bas).
• Poids : 100 g.
Électriques :
• Plage d’alimentation : 9 à 60 V DC.
• Courant d’alimentation : 25 mA maximum.
Environnement :
• Indice de protection : IP33C.
  Certification
• Hauteur : 3 m / Diametre : 3 m.
• Hauteur : 3 m / Diametre : 7,5 m.
> ALARME TYPE 4
Alarme Type 4 radio longue portée
1722
Diffuseur sonore et visuel
• Installation entièrement sans fil.
• Ne nécessite aucun paramétrage.
• L'action sur un déclencheur provoque l'alarme
sur tous les points.
• Reconnaissance automatique des alarmes présentes dans le réseau.
• Contrôle permanent de la communication radio.
• Contrôle de la puissance du signale radio.
• Contrôle de l'état de la pile faible.
• Signal d'évacuation : son NFS 32001.
• Flash lumineux intégré.
Mécaniques :
• Poids : 700 g.
• Signal d'évacuation : Son NFS 32001 + flash.
• Visualisation de l'alarme déclenchée : Led feu.
• Flash lumineux : intégré.
• Durée d'alarme sonore et visuelle : 5 min maxi.
• Portée maximum : 100 m.
• Fonction répéteur : intégrée.
• Nombre d'alarme en réseau : 50 maxi.
• Montage : en saillie.
• Sélection des groupes de communication :
par DIP switch.
Électriques :
• 2 piles 1,5 V alcalines fournies (APIA1514).
• Autonomie : 1 an en veille + 1 h en alarme.
Environnement :
• Indice de protection : IP30.
  Produits associablesSpectral+ T
Piles LR14
Lot de piles LR14
HLYO
HLY4
127
SECOURS
Les équipements de secours sont destinés à protéger d’un ou plusieurs risques à un poste de travail.
La protection individuelle ne peut être envisagée que
lorsque toutes les autres mesures d’élimination ou de
réduction des risques s’avèrent insuffisantes ou impossibles à mettre en œuvre. La mise en place de protections
collectives est toujours préférable.
> DOUCHE DE SÉCURITÉ ET LAVEURS D’YEUX
Désignation
Disponible
en 2014
Douche oculaire
E9 Douche
Code
J017
Caractéristiques techniques
•
•
•
•
Corps en acier d’une capacité de 9 L
Revêtement interne anti-corrosion
Autonomie : 6 minutes à 1,5 l/minute
Douchette : corps et mécanisme en polyamide
à fermeture automatique, flexible de 150 cm
  Accessoires
J017
Description
1106
Code
Caractéristiques
Agent conservateur
2124
- Assure une stabilité de l’eau pendant une durée de 6 mois
- Flacon de 30 ml
Housse de protection
1106
- Tissus classé M1 (non inflammable)
- Matière : Polyester enduit PVC
- Impression texte : "douche portative" en blanc
Coffret mural de protection
1107
- Dimensions extérieures (H x L x P) : 83 x 31 x 26 cm
- Dimensions intérieures (H x L x P) : 75 x 21 x 20 cm
- Poids : 5,5 kg
1107
Combiné douche/laveur d’yeux
sur colonne
Désignation
Douche + lave yeux
Code
H764
6246
9125
H764
128
9115
• Vasque en ABS vert anti-choc traité anti-UV et
têtes d’aspersion avec capsules de protection
escamotables automatiquement, filtre à tamis et
régulateurs de pression intégrés. Vanne à boisseau sphérique en laiton chromé type “maintien
à l’ouverture”, commandée par palette à main et
par pédale au pied.
• Pomme de douche en ABS vert anti-choc traité
anti-UV Ø 250 mm. Vanne à boisseau sphérique en
laiton chromé type “maintien à l’ouverture”, commandée par tringle rigide à poignée triangulaire.
• Tuyauterie en acier galvanisé revêtu d’une poudre
époxy polyester anti-corrosion de couleur verte
selon normes NF X 08-003 et ISO 3864.
Dimensions
Hauteur : 240 cm
• Fixation : par bride au sol Ø 230 mm.
• Alimentation : Ø 1‘’ 1/4 (33 x 42).
• Pression d’alimentation :
minimum 2 bars / 3 bars recommandés.
• Matériel fourni avec panneau de signalisation,
sur commande :
Description
Code
Dimensions
Avec texte "LAVE ŒIL"
6246
300 x 100 mm
Avec symbole laveur oculaire
9125
200 x 200 mm
Avec flèche directionnelle
droite
9115
200 x 200 mm
SECOURS
Douches de sécurité et laveurs d'yeux / Secours aux blessés
Désignation
Laveur d’yeux
HE04
Code
Dimensions
Station autonome soins oculaires - 1 flacon
HEO4
- Hauteur : 300 mm
Station autonome soins oculaires - 2 flacons
HEO3
- Hauteur : 300 mm
Code
Dimensions
HE03
Laveur d’yeux
Désignation
Laveur d’yeux sur colonne
HF01
• Vasque en ABS traité anti-UV et têtes d’aspersion avec capsules de protection escamotables
automatiquement, filtre à tamis et régulateurs de
pression intégrés. Vanne à boisseau sphérique
en laiton chromé type “maintien à l’ouverture”,
commandée par palette à main et par pédale au
pied.
Poids plein
- Hauteur : 111 cm
• Tuyauterie en acier galvanisé revêtu d’une poudre
époxy polyester anti-corrosion de couleur verte
selon normes NFX08003 et ISO 3864.
• Fixation : par bride au sol Ø 230 mm.
• Alimentation : Ø 1/2 '' (15 x 21).
• Pression d’alimentation : minimum 2 bar / 3 bar
recommandés.
• Matériel fourni avec panneau de signalisation.
> SECOURS AUX BLESSÉS
Couverture de sécurité
Pliage accordéon extra-plat
Désignation
Code
Couverture pliage accordéon extra plat
1861
- Couverture : 1 x 1 m
- Coffret : 260 x 160 x 40 mm
1864
- Couverture : 1,20 x 1,80 m
- Coffret : 365 x 160 x 40 mm
1863
- Coffret : 460 x 160 x 40 mm
Conformes aux critères de la Norme européenne
EN 1869 d’avril 1997.
Seules couvertures étanches au gaz, spécialement étudiées pour les risques en cuisines,
ateliers, laboratoires, locaux scolaires,...
Couverture de sécurité
Pliage accordéont
Désignation
Couverture pliage accordéon
Code
3708
Convient spécialement pour les risques stations
services.
Couverture de survie
Dimensions
Désignation
Couverture de survie
Permet de lutter contre le froid, la chaleur.
• Boîtier plastique rouge extra plat.
• Encoche de fixation intégrée au dos.
• Pliage accordéon pour une ouverture automatique et rapide.
• En fibre de verre incombustible (MO).
Dimensions
- Coffret : 300 x 135 x 250 mm
• Présentée en coffret mural métallique rouge.
• Cette couverture prévue pour l’utilisation par un tiers
est pourvue de 2 poches qui apparaissent dès l’ouverture du coffret permettant une préhension aisée.
Code
Dimensions
3868
210 x 160 cm
• Réduit les échanges thermiques du sujet et permet de maintenir sa température physique.
• Assure la protection d’un blessé.
• Film polyester métallisé, très résistant, imperméable.
• Réfléchit 90% du rayonnement infra-rouge.
129
SECOURS
Secours aux blessés / Trousses de secours
Couverture suspendue
Code
3738
Convient spécialement pour les risques de type
ateliers de peinture.
Dimensions
- Coffret : 1700 x 300 x 150 mm
• Présentée en coffret mural métallique rouge.
• Cette couverture est pourvue d’une poignée,
permettant à la personne ayant le feu sur ses
vêtements de s’enrouler elle-même sans l’intervention d’un tiers.
Brancard
Pour toute demande, nous contacter.
> TROUSSES DE SECOURS
Désignation
Trousse de 1 secours
er
Code
Dimensions
HBZ8
130 x 180 x 50 mm
Code
Dimensions
3862
205 x 185 x 70 mm
Voir chapitre "Protection et stockage".
Trousse de secours
Désignation
Trousse de secours ABS N°1
• 2 bandes extensibles 3 x 7 cm.
• 1 pince à écharde métal 8 cm.
• 1 flacon vide 50 ml.
• 10 compresses stériles 10 x 10 cm.
• 2 gants d’examen.
• 5 pansements adhésifs 10 x 6 cm.
• 2 tampons contre coups.
• 2 tampons alcool.
• 2 tampons chlorexidine.
• Avec support mural ou véhicule.
• Sérigraphie Croix Rouge.
• Pour 1 à 2 personnes.
• Panneau de signalisation.
  Composition
• 1 paire de ciseaux 8 cm.
• 1 sparadrap micropore 5 m x 2.
Trousse de secours
Désignation
Trousse de secours ABS N°2
• Sérigraphie Croix Rouge.
• Pour 3 à 6 personnes.
  Composition
• 1 paire de ciseaux 10 cm.
• 1 sparadrap micropore 5 m x 2.
130
Code
Dimensions
3863
310 x 210 x 90 mm
• 1 flacon vide 50 ml.
• 1 pansement compressif 8 x 10 cm.
• 4 gants d’examen.
• 10 pansements adhésifs 10 x 6 cm.
• 5 tampons alcool.
• 5 tampons contre coups.
• 5 tampons chlorexidine.
• 12 épingles de sûreté.
• 1 écharpe triangulaire.
• 10 pansements adhésifs assortis 3 tailles.
SECOURS
Trousses de secours / Armoires métalliques avec fermeture à clé
Trousse de secours
Désignation
Trousse secourisme type Médecine du Travail
Code
Dimensions
HDM4
370 x 270 x 120 mm
• 12 épingles de sûreté.
• 10 compresses stériles 10 x 10.
• 10 compresses stériles 15 x 15.
• 5 pansements adhésifs 10 x 6 cm à découper.
• 3 bandes extensibles 3 m x 7 cm.
• 1 bande de crêpe 3 m x 10 cm.
• 1 sparadrap tissu 5 x 2,5 cm.
• 10 monodoses de sérum physiologique.
• 1 ciseaux lister 15 cm.
• 4 gants d'examen à usage unique.
• 1 livret de 1er secours.
• 1 spray désinfectant.
• En PVC rouge couvercle transparent.
  Composition
• 1 autocollant croix.
• 1 sac isothermique.
• 2 pochettes de froid instantané.
• 1 pansement absorbant 20 x 15.
• 1 masque bouche à bouche.
• 1 coussin hémostatique.
• 1 couverture de survie.
> ARMOIRES MÉTALLIQUES AVEC FERMETURE À CLÉ
Armoire métal
Désignation
Armoire 101 – 1 porte
Code
Dimensions
3865
450 x 300 x 140 mm
• 1 bande extensible 3 m x 10 cm.
• 12 épingles de sûreté (boîte).
• 20 pansements 20 mm x 72 mm.
• 10 tampons désinfectants.
• 1 bande de crêpe 5 cm x 3 m.
• 1 Sparadrap 5 m x 2,5 cm.
• Couleur blanche.
  Composition
• 1 autocollant croix verte.
• 1 paire de ciseaux 8 cm bouts ronds.
• 1 pince à écharde en métal 8 cm .
• 4 gants à usage unique.
Armoire métal
Désignation
Armoire 105 – 1 porte
  Composition
• 2 autocollants croix verte.
• 1 paire de ciseaux 8 cm bouts ronds.
• 1 pince à écharde en métal 8 cm.
Code
Dimensions
3866
450 x 300 x 140 mm
• 1 Sparadrap 5 m x 2.5 cm.
• 1 bande 1 m x 6 cm.
131
SECOURS
Armoires métalliques... / Protection des voies respiratoires
Désignation
Armoire métal
Armoire 110 - 2 portes
Code
Dimensions
3867
530 x 530 x 200 mm
• 1 Sparadrap 5 m x 2,5 cm.
• 1 bande 1 m x 6 cm.
• 1 pochette de froid.
  Composition
• 2 autocollants croix verte.
• 1 paire de ciseaux Jesco 15 cm.
• 1 pince à écharde en métal 8 cm.
> PROTECTION DES VOIES RESPIRATOIRES
Nous devons nous protéger des contaminants en suspension dans l’air comme
les poussières, les vapeurs, les gaz et vérifier que l’air que nous respirons ne
manque pas d’oxygène.
  Bien respirer
• L ’air pur est un mélange de plusieurs gaz dont les principaux sont : l’oxygène
(environ 21 %) et l’azote (78 %). Il renferme en outre environ 1 % de gaz rares.
• L’air que nous respirons renferme en plus de la vapeur d’eau, du gaz carbonique et tient en suspension des poussières microscopiques et d’autres
contaminants.
  Bien choisir son équipement
• Un dispositif de protection respiratoire inadapté peut être dangereux.
• Il est donc très important de bien le choisir et de former les personnes qui
doivent en faire usage. Un examen médical peut aussi s’avérer nécessaire.
• O
ptez pour un appareil filtrant ou un appareil isolant indépendant de l’atmosphère ambiante qui fournissent tous deux l’air respirable en assurant ainsi une
protection totale contre l’air contaminé ou le manque d’oxygène.
  La classification des appareils
Extraits de la norme EN 133.
ENVIRONNEMENT
Air contaminé
Défaut en oxygène de l'air < 17% en vol. O2
Appareils filtrants
dépendants de l'atmosphère
Particules
Gaz et vapeurs
Particules gaz
et vapeurs
Pièces faciales (masques) et filtres appropriés
Appareils isolants
indépendants de l'atmosphère
Appareils non autonomes
Appareils à air libre assistés
ou non assistés
Appareils à circuit
ouvert à air comprimé
(bouteilles)
Appareils à air
comprimé
débit
Appareils
non àautonomes
Appareils à circuit fermé
continu ou à la demande
132
SECOURS
Protection des voies respiratoires
Désignation
Panoramasque complet
1813
HB76
Jaune (Silicone)
1813
Noir (EPDM)
1816
Coffret mural pour 1 masque + 1 cartouche
1816
HB77
Code
Caractéristiques
Poids : 600 g
Masque complet en silicone
Grand champ de vision
Excellente étanchéité
Boîtier phonique
S’adapte à tous les visages, très confortable, léger,
grande souplesse respiratoire
HB76
Coffret mural pour 3 masques
+ 3 cartouches
HB77
Étui pour le transport d’un masque et d’une
cartouche
H683
H683
Cartouche filtrante
filetage DIN 300 CC
Code
Poids plein
A2 + B2
1814
300 g
A2 + B2 + E2 + K2 + P3
H133
300 g
A2 + B2 + E2 + K2
1815
300 g
A2 + B2 + P3
H257
300 g
Désignation
  Choix d'une cartouche+ T
Désignation
Code / Couleur
Stockage
Vapeurs organiques, solvants et hydrocarbures
A
5 ans
Gaz et vapeurs organiques volatiles. Point d’ébullition <65°C AX
AX
5 ans
Gaz et vapeurs inorganiques type chlore, hydrogène sulfuré, acide cyanhydrique B
B
4 ans
Gaz et vapeurs acides - Anhydribe sulfureux
E
4 ans
Dérivés organiques aminés - Ammoniac K
K
4 ans
Particules, aérosols solides et liquides P
P
Illimité
133
SECOURS
Appareils Respiratoires isolants à circuit ouvert (A.R.I. co)
> APPAREILS RESPIRATOIRES ISOLANTS À CIRCUIT OUVERT (A.R.I. CO)
Chaque partie des appareils est conforme aux normes actuellement en vigueur.
Ce type d’appareil protège les voies respiratoires dans la lutte contre les incendies ou lors d’interventions dans l’Industrie, dans tous les endroits où l’atmosphère est polluée ou possède un taux d’oxygène insuffisant (< de 17 %) pour
Appareil respiratoire AERIS
mono-bouteille 6L complet Rob DIN
2703
Coffret pour appareil
respiratoire isolant
les besoins physiologiques. L’utilisateur puisant son air dans une réserve est
totalement indépendant de l’atmosphère ambiante, l’air expiré est rejeté dans
l’atmosphère.
Désignation
Code
AERIS panoramasque pieuvre
3236
AERIS panoramasque brides F1
2703
Bouteille de réserve 6L Rob DIN 300 bar ALFK
2702
300 bar ALFK
2702
Désignation
Code
Coffret polyéthylène
9548
Pour le stockage en intérieur ou extérieur d’appareils respiratoires
134
Caractéristiques
Dimensions
- Extérieure : 850 x 540 x 375 mm
- Intérieure : 760 x 500 x 300 mm
Poids
9,1 kg
• Fixation murale ou à poser au sol.
• Montage réversible avec ouverture de la porte à
droite ou à gauche.
• Structure renforcée et légère en polyéthylène
pour une résistance aux impacts.
• Serrures et boîte à clefs avec vitre à briser.
• Joint caoutchouc et hublots en polycarbonate
pour une parfaite étanchéité.
SECOURS
Matériel de reconnaissance... / Lampes et projecteurs d’intervention
> MATÉRIEL DE RECONNAISSANCE ET DE SAUVETAGE
Désignation
Corne d’appel
Corne d’appel
H141
HR24
Caractéristiques
3071
Désignation
Échelle à coulisse à main 2 plans
Code
Code
Échelle + crochets de maintien
H141
Support mural + verrou
HR24
Clé de 14 pour verrou de support mural
6088
Caractéristiques
- Hauteur pliée : 1,78 m
- Hauteur dépliée : 2,90 m
- l : 41 cm
- Hauteur d'accès maximale : 3,80 m
- Poids : 6,5 kg
Pour immeubles de bureaux et habitation.
Désignation
Code
Caractéristiques
Bouée + ligne de jet
H590
- En polyéthylène de coloris orange, équipée de 4
bandes rétroréfléchissantes et d'une filière de 3 m
- Avec ligne de jet 27,5 m polypropylène flottant Ø 8 mm
- Dimensions : Int. : Ø 45 cm - Ext. : Ø 75 cm
- Poids : 2,8 kg
Gaffe marinière
HGJ6
- Longueur du manche : 4 m
Panneau “bouée de sauvetage”
HN65
Armoire à bouée en polyester blanc
H589
Support de bouée acier inox
HF38
Pour station d’épuration
H590
H248
Pour stations d’épuration.
HN65
> LAMPES ET PROJECTEURS D’INTERVENTION
Lampes torches antidéflagrantes
HT97
Désignation
Code
Grand modèle (3 piles R14 non fournies)
HT97
Petit modèle (2 piles R14 non fournies)
HL61
Caractéristiques
- Faisceau laser au xénon qui pénètre l’eau, la fumée,
le brouillard et la poussière
- Autonomie 18 à 30 heures
- Submersible jusqu’à 150 m
HL61
135
136
INDEX
SOMMAIRE
Lexique ................................................................................................................................................................... 138
Certifications .......................................................................................................................................................... 140
INDEX
137
LEXIQUE
A absorbants .............................................................................................. 61
accessoires extincteurs ..................................................................... 47 à 64
alarmes type 4 .............................................................................. 122 à 127
appareils respiratoires isolants à circuit ouvert ......................................... 134
armoires à solvants .................................................................................. 57
armoires de secours ..................................................................... 131 à 132
armoires de stockage ............................................................................... 57
armoires RIA ............................................................................................ 76
audit ....................................................................................................... 11
autorisation de travail par points chauds .................................................... 25
B bac de rétention ....................................................................................... 60
bacs à sable / absorbant .......................................................................... 60
batte à feu ............................................................................................... 60
blocs autonomes d'éclairage de sécurité ........................................ 112 à 117
boite à clés .............................................................................................. 63
boitiers sous verre dormant ...................................................................... 64
books d'intervention ................................................................................. 19
bouches d'incendie ........................................................................... 84 à 87
boudins absorbants .................................................................................. 61
bouée ................................................................................................... 135
bouteilles pour ARI.................................................................................. 134
désenfumage ............................................................................... 102 à 104
dévidoirs mobiles à roue bâton ................................................................. 96
dévidoirs RIA .................................................................................... 72 à 73
diffuseurs RIA .......................................................................................... 74
divisions .................................................................................................. 91
document unique ..................................................................................... 11
dossiers d’intervention ............................................................................. 19
douches de sécurité ............................................................................... 128
E échelle à coulisse .................................................................................. 135
éclairage de sécurité ..................................................................... 112 à 117
émulseurs ........................................................................................ 98 à 99
étude de conformité - extincteurs (N4) ...................................................... 41
étude de conformité - RIA (N5) .................................................................. 67
étude de conformité désenfumage (N17) ........................................ 106 à 107
évacuation - plan d’évacuation .......................................................... 14 à 25
évacuation - signalisation .................................................................. 35 à 36
évaluation des risques .............................................................................. 11
extincteurs ....................................................................................... 40 à 46
extincteurs CO2 ........................................................................................ 45
extincteurs eau et poudre .................................................................. 42 à 45
extincteurs feux de friteuses ..................................................................... 43
extincteurs feux de liquides ...................................................................... 43
extincteurs feux de métaux ....................................................................... 44
C cartouches filtrantes ............................................................................... 133
centrales d'alarme type 4 .............................................................. 122 à 127
chantiers désenfumage ................................................................. 106 à 107
chantiers RIA ........................................................................................... 67
clés pour poteaux et bouches ................................................................... 87
clés tricoises et diverses ........................................................................... 87
coffret registre de sécurité ........................................................................ 25
coffret téléphone de sécurité .................................................................... 64
coffrets extincteurs ........................................................................... 47 à 52
cofimobile (formation en) .......................................................................... 13
cofeasy ................................................................................................... 13
colonnes d'incendie .......................................................................... 80 à 83
conseil .................................................................................................... 11
consignes de sécurité ....................................................................... 14 à 25
corbeilles de sécurité ............................................................................... 71
corne d'appel ........................................................................................ 135
couvertures de sécurité ................................................................. 129 à 130
D DAAF / DACO ............................................................................... 118 à 120
demi-raccords .................................................................................. 89 à 90
demi-sellette ........................................................................................... 78
138
F feux réels (exercices) ................................................................................ 13
formation ......................................................................................... 12 à 13
fumigène cheminée ................................................................................. 60
fûts de lance ............................................................................................ 77
G gaffe marinière ...................................................................................... 135
gilet de sécurité ....................................................................................... 65
gondoles de stockage .............................................................................. 58
H haches et hachette ..................................................................................
housses extincteurs .................................................................................
housses RIA ............................................................................................
hydromousses (postes) .............................................................................
74
53
53
75
I ingénierie ................................................................................................ 11
installations automatiques d’extinction ............................................... 55 à 56
LEXIQUE
J R jonctions .............................................................................. 90 à 91
raccord de ventilation ............................................................................... 83
registres de sécurité ................................................................................ 25
K kits de dépollution .................................................................................... 62
réglementation alarme type 4 ................................................................ 122
réglementation colonnes d'incendie ................................................... 80 à 81
réglementation conseil et formation .......................................................... 10
réglementation DAAF / DACO ........................................................ 118 à 119
L lance bas et moyen foisonnement (RIA) ..................................................... 72
laveurs d’yeux ....................................................................................... 128
M réglementation désenfumage ........................................................ 103 à 104
réglementation éclairage de sécurité ....................................................... 112
réglementation extincteurs ....................................................................... 40
réglementation portes coupe-feu ................................................... 108 à 109
réglementation RIA ................................................................................... 65
RIA inox ................................................................................................... 70
maintenance des alarmes type 4 ............................................................ 123
maintenance des colonnes d'incendie ....................................................... 82
maintenance des BAES .......................................................................... 113
maintenance des bouches et poteaux d’incendie ....................................... 85
maintenance des systèmes de désenfumage ........................................... 105
maintenance des extincteurs .................................................................... 41
maintenance des RIA ............................................................................... 68
masques (panoramasques) ..................................................................... 133
RIA pivotants et fixes ......................................................................... 70 à 73
O seau incendie .......................................................................................... 74
secours ........................................................................................ 128 à 135
signalisation de secours ........................................................................... 37
signalisation de sécurité .................................................................... 28 à 34
signalisation d’évacuation .................................................................. 35 à 36
supports extincteurs ................................................................................ 54
systèmes d’extinction automatique ............................................................ 55
obturateurs de plaques d’égout ................................................................ 62
P palette de rétention .................................................................................. 59
panneaux classes de feux ......................................................................... 30
panneaux de signalisation ................................................................. 33 à 34
panneaux de secours ............................................................................... 37
panneaux de sécurité ........................................................................ 28 à 31
panneaux de sécurité complémentaire ............................................... 32 à 34
panneaux de sécurité routière ................................................................... 34
panneaux d’évacuation ...................................................................... 35 à 36
panneaux d’interdiction ............................................................................ 33
panneaux extincteurs ........................................................................ 28 à 29
panneaux RIA .......................................................................................... 31
pelle ........................................................................................................ 60
permis de feu .......................................................................................... 25
plans de circulation .................................................................................. 19
plans de sécurité .............................................................................. 14 à 25
plans d’établissement répertoriés .............................................................. 20
plans d’évacuation ................................................................................... 18
plans d’intervention .................................................................................. 17
poste à eau ............................................................................................. 75
poteaux d’incendie ............................................................................ 84 à 87
potelets RIA ............................................................................................. 74
prémélangeurs à mousse (RIA) ................................................................. 72
protection des voies respiratoires ................................................... 132 à 134
protection et stockage ....................................................................... 57 à 59
INDEX
RIA sous armoire sur porte pivotante ......................................................... 75
robinets d’arrêt ou robinets de barrage ...................................................... 92
robinets d’incendie armés (RIA) .......................................................... 66 à 77
robinetterie colonnes d'incendie ................................................................ 82
robinetterie incendie .......................................................................... 88 à 92
S T triangle de présignalisation ....................................................................... 65
trousses de secours ...................................................................... 130 à 131
trousse de premier secours ...................................................................... 65
tuyaux incendie ................................................................................. 94 à 97
139
CERTIFICATIONS
Certification de service d'installation et de maintenance d'extincteurs mobiles (Référentiel I4 NF 285).
Attestation de certification (voir : www.cnpp.com ou www.marque-nf.com).
Certification APSAD de service de validation et de maintenance d’installations de Robinets d’Incendie (Référentiel J5.F5).
Attestation de certification (voir : www.cnpp.com).
Logo CNPP d'origine =
L13 x H18 mm
(hors textes
"Qualité certifiée ISO 9001 :
2000"
et "N° xxx.yy" )
Qualité certifiée
ISO 9001 : 2000
Certification APSAD de service SDN, maintenance et installation (Référentiel I7.F7).
Attestation de certification (voir : www.cnpp.com).
N° xxx.yy
ventes, livraison, étude, installation, formation de l'exploitant, mise en service, maintenance préventive et corrective de
matériels et de système de protection contre l'incendie, conseil associé Engineering, fabrication de produits électroniques
(détection incendie, extinction automatique à gaz et reconditionnement).
OHSAS 18001
SMSM
140
XXXXXXXX
XXXXXXXX
taille optimale rec
= L37 x H23 mm
CNPP seul = L13
XXXXXXXX
XXXXXXXX
XXXXXXXX
XXXXXXXX
XXXXXXXX
taille optimale recommandée
= L33 x H23 mm (dont logo
CNPP seul = L13 x H18 mm)
XXXXXXXX
XXXXXXXX
Certification ISO 9001 délivrée par le CNPP pour :
XXXXXXXX
XXXXXXXX
XXXXXXXX
XXXXXXXX
ISO 9001
ISO 14001
ISO 14001
ISO 9001
CATALOGUES
Chubb France
(Réf. 9001637)
Catalogue conseil et formation
(Réf. 9001638)
Catalogue produits et systèmes
Chubb France
Parc Saint Christophe
10 avenue de l'Entreprise
95865 Cergy-Pontoise Cedex
Capital Social 32 302 720 €
RCS Pontoise 702 000 522
www.sicli.com
