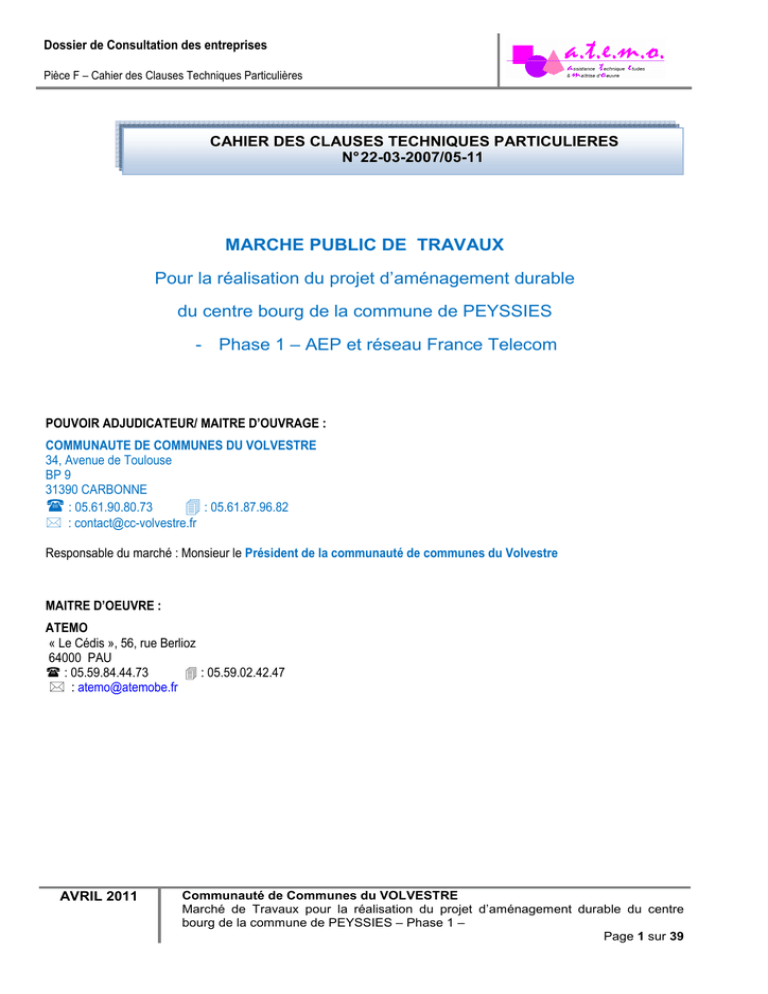

Dossier de Consultation des entreprises
Pièce F – Cahier des Clauses Techniques Particulières
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
N° 22-03-2007/05-11
MARCHE PUBLIC DE TRAVAUX
Pour la réalisation du projet d’aménagement durable
du centre bourg de la commune de PEYSSIES
- Phase 1 – AEP et réseau France Telecom
POUVOIR ADJUDICATEUR/ MAITRE D’OUVRAGE :
COMMUNAUTE DE COMMUNES DU VOLVESTRE
34, Avenue de Toulouse
BP 9
31390 CARBONNE
: 05.61.90.80.73
: 05.61.87.96.82
: [email protected]
Responsable du marché : Monsieur le Président de la communauté de communes du Volvestre
MAITRE D’OEUVRE :
ATEMO
« Le Cédis », 56, rue Berlioz
64000 PAU
: 05.59.84.44.73
: 05.59.02.42.47
: [email protected]
AVRIL 2011
Communauté de Communes du VOLVESTRE
Marché de Travaux pour la réalisation du projet d’aménagement durable du centre
bourg de la commune de PEYSSIES – Phase 1 –
Page 1 sur 39
SOMMAIRE
CHAPITRE I – REGLES GENERALES ____________________________________________6
1.
DISPOSITIONS GENERALES_______________________________________________________ 6
2.
OBJET DU MARCHE _____________________________________________________________ 6
3.
CONSISTANCE DES TRAVAUX _____________________________________________________ 6
4.
QUALIFICATIONS PROFESSIONNELLES _____________________________________________ 6
5.
NATURE DU MARCHE DES TRAVAUX ________________________________________________ 6
6.
DEROULEMENT DES TRAVAUX ____________________________________________________ 7
LA DATE PREVISIONNELLE DE DEMARRAGE DES TRAVAUX EST EN MAI 2011. ___________________________________ 7
7.
DOCUMENTS REMIS A L'ENTREPRISE _______________________________________________ 7
8.
DOCUMENTS A REMETTRE PAR L'ENTREPRISE _______________________________________ 7
8.1.
PLANS D’EXECUTION DES OUVRAGES ______________________________________________ 7
8.1.1.
PENDANT LE DEROULEMENT DES TRAVAUX _______________________________________________ 8
8.1.2.
AU MOMENT DE LA RECEPTION DES TRAVAUX ______________________________________________ 8
9.
PRISE DE POSSESION DU CHANTIER ________________________________________________ 8
10.
ETENDUE DES TRAVAUX _________________________________________________________ 9
10.1.
TRANCHES ____________________________________________________________________ 9
10.2.
EAU POTABLE & INCENDIE ______________________________________________________ 10
10.3.
TELEPHONE __________________________________________________________________ 10
10.4.
DISTRIBUTION D’ENERGIE ELECTRIQUE BASSE TENSION ______________________________ 10
10.5.
ECLAIRAGE PUBLIC ____________________________________________________________ 11
11.
PRESCRIPTIONS TECHNIQUES ___________________________________________________ 11
11.1.
NORME ET REGLEMENT_________________________________________________________ 11
11.2.
ETENDUE DES FOURNITURES ET PRESTATIONS______________________________________ 12
11.3.
PROTECTION DES TRAVAUX ET RESEAUX EXISTANTS _________________________________ 13
11.4.
LIAISON AVEC D’AUTRE INTERVENANTS – LIMITES DES PRESTATIONS ____________________ 13
11.5.
RESEAU EAU POTABLE & INCENDIE _______________________________________________ 13
11.6.
RESEAU ELECTRICITE - ECLAIRAGE PUBLIC – TELECOMMUNICATION - GAZ ________________ 13
11.7.
RECEPTION DES TRAVAUX ______________________________________________________ 14
CHAPITRE II ______________________________________________________________15
1.
1.1.
1.1.1.
PROVENANCE ET QUALITE DES MATERIAUX ________________________________________ 15
EAU POTABLE & DEFENCE INCENDIE ______________________________________________ 15
MARQUAGE ____________________________________________________________________ 15
AVRIL 2011
Page 2 sur 39
1.1.2.
1.1.3.
1.1.4.
1.1.5.
1.1.6.
1.1.7.
1.1.8.
1.2.
1.2.1.
1.2.2.
1.2.3.
1.2.4.
1.2.5.
1.2.6.
1.2.7.
1.2.8.
CONTROLE ET ESSAIS _____________________________________________________________
CANALISATIONS _________________________________________________________________
ACCESSOIRES __________________________________________________________________
BETON DE POUR CONFECTION REGARD A.E.P ____________________________________________
REGARDS _____________________________________________________________________
PRESCRIPTIONS _________________________________________________________________
GRILLAGE AVERTISSEUR ___________________________________________________________
EDF, ECLAIRAGE PUBLIC, GDF, FRANCE TELECOM ___________________________________
QUALITE DES MATERIAUX ET DU MATERIEL - AGREMENT ______________________________________
MORTIERS ET BETONS_____________________________________________________________
SABLE _______________________________________________________________________
CABLE BASSE TENSION ___________________________________________________________
GRILLAGE AVERTISSEUR ___________________________________________________________
TPC EN PEHD POUR RESEAU TELEPHONIQUE ____________________________________________
CHAMBRES DE TIRAGE ____________________________________________________________
MATERIEL DE DERIVATION __________________________________________________________
15
15
16
17
18
18
18
18
18
19
19
19
19
19
19
19
CHAPITRE III – DESCRIPTION DES OUVRAGES ___________________________________20
1.
1.1.
1.2.
1.3.
2.
2.1.
2.2.
2.3.
2.4.
2.5.
2.5.1.
2.5.2.
2.5.3.
2.6.
3.
3.1.
3.2.
3.3.
3.4.
3.4.1.
3.4.2.
3.5.
MODE D’EXECUTION DES TRAVAUX _______________________________________________
PROTECTION DES OUVRAGES – REMISE EN ETAT DES LIEUX____________________________
PROTECTION DU CHANTIER______________________________________________________
PROTECTION DES CANALISATIONS ET BRANCHEMENTS _______________________________
EXECUTION DES TRANCHEES ____________________________________________________
EVACUATION DES DEBLAIS EN EXEDENT ___________________________________________
EPUISEMENT _________________________________________________________________
BLINDAGE DES TRANCHEES _____________________________________________________
OUVERTURE ET REMBLAIEMENT DES TRANCHEES ___________________________________
REMBLAIS ___________________________________________________________________
CONSTITUTION __________________________________________________________________
COMPACTAGE __________________________________________________________________
ESSAIS _______________________________________________________________________
STOCKAGE DES FOURNITURES___________________________________________________
ADDUCTION D’EAU POTABLE ____________________________________________________
TRANCHEE ___________________________________________________________________
LIT DE POSE __________________________________________________________________
GRILLAGE AVERTISSEUR _______________________________________________________
CANALISATIONS ______________________________________________________________
CANALISATIONS FONTE____________________________________________________________
CANALISATION POLYETHYLENE HAUTE DENSITE ___________________________________________
COUPURE ET BRANCHEMENT AU RESEAU PUBLIC____________________________________
AVRIL 2011
20
20
20
20
21
21
22
22
22
23
23
23
23
23
23
24
24
24
24
24
25
25
Page 3 sur 39
3.6.
3.7.
3.8.
3.9.
3.10.
3.10.1.
3.10.2.
3.11.
3.11.1.
3.11.2.
3.12.
3.13.
3.14.
3.15.
3.16.
3.17.
3.17.1.
3.17.2.
3.18.
4.
4.1.
4.2.
4.3.
4.4.
4.4.1.
4.4.2.
4.5.
4.5.1.
4.5.2.
4.5.3.
4.6.
4.7.
4.8.
4.9.
5.
5.1.
5.2.
5.3.
5.4.
5.5.
6.
VANNE DE SECTIONNEMENT _____________________________________________________
ROBINET DE PRISE EN CHARGE __________________________________________________
DISPOSITIF DE MANOEUVRE _____________________________________________________
REGARD DE VISITE POUR ACESSOIRES HYDRAULIQUES _______________________________
DISPOSITIF DE PURGE D’AIR _____________________________________________________
REGARD DE VISITE _______________________________________________________________
PURGE D’AIR ___________________________________________________________________
DISPOSITIF DE VIDANGE ________________________________________________________
REGARD DE VISITE _______________________________________________________________
ROBINETTERIE __________________________________________________________________
REGARD DE COMPTAGE GENERAL ________________________________________________
REGARD DE COMPTAGE INDIDUEL ________________________________________________
POTEAU DEFENSE INCENDIE _____________________________________________________
BETON POUR BUTEES __________________________________________________________
PERCEMENT DE MUR EN FACADE _________________________________________________
ESSAIS DE PRESSION ET DEBIT___________________________________________________
ESSAI DE PRESSION ______________________________________________________________
ESSAI DE DEBIT _________________________________________________________________
NETTOYAGE ET DESINFECTION___________________________________________________
RESEAUX SECS _______________________________________________________________
TRANCHEE ___________________________________________________________________
LIT DE POSE __________________________________________________________________
GRILLAGE AVERTISSEUR _______________________________________________________
FOURREAUX _________________________________________________________________
FOURREAUX POUR RESEAU TELEPHONIQUE ______________________________________________
FOURREAUX TPC POUR BT, GAZ ET ECLAIRAGE __________________________________________
CHAMBRES DE TIRAGE _________________________________________________________
CHAMBRE DE TIRAGE POUR FRANCE TELECOM ____________________________________________
CHAMBRE DE TIRAGE BT, ECLAIRAGE __________________________________________________
RACCORDEMENT SUR CHAMBRE EXISTANTE ______________________________________________
SOCLE BETON POUR COFFRET REMBT _____________________________________________
PERCEMENT DE MUR EN FACADE _________________________________________________
BRANCHEMENT SUR COFFRET ERDF ______________________________________________
RACCORDEMENT SUR RESEAU BASSE TENSION _____________________________________
ECLAIRAGE PUBLIC ____________________________________________________________
SOCLE BETON ________________________________________________________________
CABLAGE CUIVRE _____________________________________________________________
CABLAGES ELECTRIQUES_______________________________________________________
CANDELABRES _______________________________________________________________
BOITIER ET REGARD DE BRANCHEMENT ___________________________________________
GAZ ________________________________________________________________________
AVRIL 2011
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
30
30
31
31
31
32
32
32
32
32
33
33
33
34
34
34
34
35
35
35
35
36
36
36
37
37
Page 4 sur 39
6.1.
6.1.1.
6.1.2.
6.1.3.
6.1.4.
6.1.5.
6.1.6.
7.
GENERALITES ________________________________________________________________
PRINCIPE DE DISTRIBUTION _________________________________________________________
RELATION AVEC GRDF ____________________________________________________________
LIMITES DE PRESTATION ___________________________________________________________
CANALISATION GAZ______________________________________________________________
ANTENNES ENTERREES ____________________________________________________________
COFFRETS GAZ_________________________________________________________________
NOTES DE CALCUL – ESSAIS – REGLAGES- PLANS DE RECOLEMENT _____________________
AVRIL 2011
37
37
37
38
38
38
38
39
Page 5 sur 39
CHAPITRE I – Règles Générales
1. DISPOSITIONS GENERALES
Le présent Cahier des Clauses Techniques Particulières (C.C.T.P.) définit les travaux dus au titre des Réseaux
secs et A.E.P.
L'entrepreneur est réputé avoir vu les lieux et s'être rendu compte de leur situation exacte, de l'importance et de la
nature des travaux à effectuer et de toutes les difficultés et sujétions pouvant résulter de leur exécution.
De même, il est sensé, en remettant son offre, avoir apprécié les conditions d'accès au chantier, les contraintes
relatives à la topographie, à la nature du sol et du sous-sol et à l'écoulement des eaux tant superficielles que
souterraines.
Il s'engage sur l'ensemble des pièces qui constituent le dossier de marché.
Il devra compléter le bordereau du détail estimatif des travaux dans son intégralité et des variantes qu'il jugera utiles pour
la bonne exécution des travaux du présent marché.
Aucune plus-value ne pourra être accordée par le Maître d'Ouvrage pour manque, oubli, mauvaise appréciation et/ou
interprétation dans l'estimation des travaux.
2. OBJET DU MARCHE
Les stipulations du présent Cahier des Clauses Administratives Particulières (C.C.A.P) concernent le projet
d’aménagement durable du centre bourg de la commune de PEYSSIES phase 1, relatif à l’AEP et au réseau France
Telecom. Le maître d’ouvrage est la Communauté de communes du VOLVESTRE.
3. CONSISTANCE DES TRAVAUX
Ces travaux consistent, à réaliser :
• Lot n°1 - Le réseau A.E.P. : Réalisation de tranchées, mise en place des canalisations, regard, compteur,
bouche à clé, ainsi que tous les raccordements.
• Lot n°2 - Les réseaux FT : Réalisation de tranchées, mise en place des fourreaux, des gaines, des
coffrets, et raccordements.
4. QUALIFICATIONS PROFESSIONNELLES
L'Entrepreneur du présent marché devra fournir à la remise de son offre son certificat de qualification
professionnelle, délivré pour l'année en cours. Au minimum, il devra remettre une liste de références des
chantiers significatifs des trois dernières années.
5. NATURE DU MARCHE DES TRAVAUX
Il s'agit d'un marché à allotissement unique.
Pour l'ensemble des travaux, les ouvrages ou prestations faisant l'objet du marché seront réglés par application des prix
unitaires dont le libellé est donné dans le bordereau de prix.
AVRIL 2011
Page 6 sur 39
L'entrepreneur ne pourra, en aucun cas, arguer d'une erreur ou omission des pièces pour se soustraire à toute ou partie de
la mission qui lui est confiée.
Avant la remise des offres, l'entrepreneur sera réputé avoir:
• Reconnu le site et exactement apprécié les difficultés liées à l'approvisionnement des matériaux et l'exécution des
travaux.
• Pris pleine connaissance des plans d'état des lieux et des réseaux existants (souterrains ou aériens), des plans projet,
et des documents utiles à la réalisation des travaux et des ouvrages.
• Contrôlé toutes les indications du dossier de consultation et s'être procuré tous les renseignements complémentaires
éventuels auprès des services compétents.
• Vérifié les quantités figurant dans le présent document.
Au moment de la remise de son offre, l'entrepreneur devra signaler toute erreur ou omission dans les plans ou pièces
écrites du Dossier de Consultation des Entreprises (DCE) et soumettre ses contestations sur le présent marché au Maître
d'Œuvre. Après cette date, l'entrepreneur sera considéré comme acceptant l'ensemble des pièces du présent marché et ne
pourra plus faire recours.
Il devra livrer, dans le cadre du marché signé, les prestations parfaitement exécutées, c'est à dire aptes à fonctionner, à la
fois sur un plan esthétique et sur un plan technique.
6. DEROULEMENT DES TRAVAUX
La date prévisionnelle de démarrage des travaux est en MAI 2011.
Phase Travaux
Terrassement en tranchées
Mise en place réseau A.E.P et raccordement des parcelles
Mise en place réseau F.T. et raccordement des parcelles
Finitions et essais
7. DOCUMENTS REMIS A L'ENTREPRISE
• Règlement de la consultation (R.C.)
• Acte d’engagement (A.E.)
• Détail Estimatif (D.E.)
• Bordereau de Prix Unitaire (B.P.U)
• Cahier des Clauses Administratives Particulières (CAPP)
• Cahier des Clauses Techniques Particulières (CCTP)
• Plans: l'entrepreneur sera réputé avoir consulté l'ensemble de ces documents graphiques
8. DOCUMENTS A REMETTRE PAR L'ENTREPRISE
8.1.
PLANS D’EXECUTION DES OUVRAGES
Le dossier de consultation comprend les plans de projet établis par la Maîtrise d'Œuvre. Il Reste à la charge de
l'Entreprise les plans d'exécution.
AVRIL 2011
Page 7 sur 39
Toutes les études d'exécution doivent être faites en se référant aux dernières instructions ministérielles ou
règlements en vigueur.
Pour l'ensemble de son étude et pour l'exécution des travaux, l'Entrepreneur reconnaît s'être entouré au préalable
de tous les renseignements nécessaires. Par ailleurs, l'Entrepreneur restera pleinement responsable de ses
études, et ses travaux devront satisfaire aux besoins de la Commune de PEYSSIES.
Les plans de chantier, d'atelier et d'installation,
Les plans qui dérogeraient au dossier de consultation.
8.1.1.
Pendant le déroulement des travaux
Dans les quinze jours (15) suivant la signature du marché, l'entrepreneur devra fournir un planning détaillé
des ouvrages à réaliser en accord avec les délais d'exécution indiqués sur l'acte d'engagement.
8.1.2.
Au moment de la réception des travaux
Quinze jours avant la date de la réception, l'Entrepreneur remettra en quatre exemplaires dont un au format
informatique le Dossier des Ouvrages Exécutés qui comprendra:
Les plans de récolement planimétriques et altimétriques des ouvrages et réseaux exécutés (échelle
1/200e ou 1/100e),
Tous les éléments nécessaires à la validation des ouvrages exécutés (fiches techniques, notices de
fonctionnement et d'entretien),
Une copie sur CD contenant les plans sous format DWG ou DXF suivant les directives du Maître
d'Œuvre.
9. PRISE DE POSSESION DU CHANTIER
A la date de démarrage des travaux, prescrite par ordre de service, un état des lieux contradictoire du site sera réalisé
entre l'entrepreneur titulaire du marché et la Maîtrise d'Œuvre: cet état des lieux fera l'objet d'un procès-verbal.
De même, l'intervention d'une nouvelle entreprise sur un ouvrage en cours d'exécution fera l'objet d'un procès-verbal
correspondant à la prise de possession de cet ouvrage par cette dernière.
La signature de ce procès-verbal vaut acceptation pour l'entrepreneur des travaux réalisés ou des fournitures mises en
place par l'entrepreneur l'ayant précédé. Il ne pourra donc par la suite, si ces travaux sont jugés irrecevables face aux
garanties légales ou contractuelles, voire par rapport aux délais d'exécution, remettre en cause la responsabilité de
l'entrepreneur l'ayant précédé.
Ce procès-verbal sera établi par le Maître d'Œuvre, en présence de l'entreprise livrant l'ouvrage en cours. Il fera
également état des ouvrages existants ou entièrement réalisés, à maintenir en l'état
Chaque entrepreneur sera alors responsable, jusqu'à la réception des travaux de l'état de propreté du chantier et des
ouvrages et végétations existants conservés en place ou déjà réalisés.
Toute dégradation, intervenant dans cette période, devra être réparée aux frais de l'entreprise, ou fera l'objet d'une
AVRIL 2011
Page 8 sur 39
réfaction au marché.
10. ETENDUE DES TRAVAUX
L'Entreprise a à sa charge:
la préparation du chantier,
les études d’exécution,
l'exécution de tous travaux de déblais en tranchée (Eau Potable, Incendie, Electricité, Eclairage Public, Gaz et
Télécommunications) nécessaire à la pose des canalisations, appareils, branchements et raccordements,
l'évacuation des déblais en excédent,
l'exécution de tous les travaux de remblais avec fourniture de matériaux ou reprise des déblais,
la construction des regards et chambres devant recevoir les différents types (d’appareils hydrauliques, câbles…)
la fourniture et pose de tuyaux, raccords, appareils d'équipement de canalisations et branchements,
l'exécution du nettoyage et de la désinfection des conduites,
le poteau d'incendie,
la fourniture et pose de TPC, gaines, câbles, coffrets, candélabres, et raccordements
l'exécution des divers essais prévus au présent Cahier.
Cette liste descriptive n'est pas exhaustive.
Nota.1 : La fourniture et pose des câbles téléphoniques seront à la charge de l’opérateur retenu.
Nota 2 : La fourniture et pose des canalisations gaz sont à la charge de GDF.
10.1.
TRANCHES
Les travaux comprennent :
l’ouverture des tranchées simples lorsqu’il n’y a qu’un réseau à passer ou de tranchées doubles, triples,…
lorsque plusieurs réseaux sont implantés côte à côte,
l’évacuation aux décharges des déblais excédentaires,
l’enrobage en câble des canalisations et câbles,
le remblai des tranchées en matériaux extraits sur l’accotement ou matériaux D3 selon les prescriptions du
maître d’œuvre,
la mise en place de grillage avertisseur réglementaire sur chacun des réseaux au cours du remblaiement,
AVRIL 2011
Page 9 sur 39
la remise en état des lieux en fonction de l’état initial rencontré que ce soit (accotement, terrain meuble,
chaussée, passage sous bordure, passage béton…) et toutes sujétions.
10.2.
EAU POTABLE & INCENDIE
L’ouverture et la fermeture de tranchées,
La fourniture et la pose des canalisations et accessoires (coudes, vannes, ventouse…),
La fourniture et la pose d’un Poteau Incendie,
La fourniture et la pose de regard compteur,
La fourniture et la pose de compteurs et purges,(concessionnaire)
Le raccordement sur le réseau existant.
10.3.
TELEPHONE
l’ouverture et la fermeture des tranchées,
la fourniture et la pose des gaines aiguillées par des drisses en nylon pour le passage des câbles
téléphoniques,
la fourniture et la pose des socles et coffrets S2000,
les gaines seront raccordées au niveau de la chambre existante,
la construction des chambres de tirage,
Le raccordement sur le réseau existant.
10.4.
DISTRIBUTION D’ENERGIE ELECTRIQUE BASSE TENSION
La fourniture et la pose des socles et coffrets S2300,
La fourniture et la mise en place de câbles
La construction des chambres de tirage,
La réalisation de boîtes de jonction pour raccordement sur le réseau HTA existant.
AVRIL 2011
Page 10 sur 39
10.5.
ECLAIRAGE PUBLIC
La fourniture et la pose de câblette cuivre de 25²,
La fourniture et la mise en place de câbles,
La fourniture et la pose de candélabres,
La réalisation de boîtes de jonction pour raccordement sur le réseau HTA existant.
la fourniture et la pose des socles et coffrets S2300,
11. PRESCRIPTIONS TECHNIQUES
11.1.
NORME ET REGLEMENT
Outre les Prescriptions Techniques Particulières contenues dans le présent CCTP le calcul et l’exécution des
ouvrages et réseaux seront conformes à l’ensemble des Règles de l’Art, Normes et Prescriptions Communes en
vigueur à la date de la remise des offres et, en particulier :
aux cahiers des charges des Services Techniques d’EDF, GDF, France Télécom et du Syndicat des
eaux,
aux divers fascicules du CCTG applicable aux marchés des Travaux Publics passés au nom de l’Etat,
relatifs aux travaux de VRD, de Terrassements, aux ouvrages d’art, aux travaux routiers (fondations,
chaussées, bordures, etc…), aux travaux de maçonnerie d’ouvrage de génie civil, à l’établissement des
réseaux d’Eau Potable, d’Electricité, de Gaz et de Téléphonie,
aux divers DTU et Normes faisant l’objet de travaux décrits dans le présent descriptif dont DTU 60.1 relatif
aux travaux de gaz.
Aux Normes UTE classe « C » telles que :
NF.C. 14.100
NF.C 15.100 – Installations électriques de 1ère catégorie,
NF.C 32.013 et suivantes pour les câbles,
NF.C 61.100 et 62.410 et suivantes pour l’appareillage,
NF.C 71.100 et 72.100 pour les appareils d’éclairage,
UTEC 11.001 juillet 2001.
Décrets et Arrêtés relatifs à la protection des Travailleurs,
AVRIL 2011
Page 11 sur 39
Aux règles de sécurité en vigueur,
Aux autres documents tels que :
Recommandations de l’Association Française de l’Eclairage.
D’autre part, tous les matériaux doivent être conformes aux Normes Françaises les concernant.
ETENDUE DES FOURNITURES ET PRESTATIONS
11.2.
Tous les ouvrages, définis dans le présent descriptif ou portés sur les plans, seront réputés, livrés complètement
achevés selon les Normes et Règlements en vigueur en parfait état de fonctionnement et raccordés par
l'Entreprise titulaire du présent lot à toutes leurs extrémités. Ils seront réalisés conformément au CCTG fascicule
71 et au cahier des charges du Syndicat des eaux.
Les travaux comprennent tous les terrassements ainsi que la fourniture à pied d'œuvre et la pose ou la mise en
œuvre des matériaux et fournitures diverses.
Toutes les fournitures devront être neuves et de type agréé par le Maître d'Ouvrage, le gestionnaire du réseau des
Eaux, d’EDF – GDF, de France Télécom, etc.…
Toute fourniture qui ne remplirait pas ces conditions sera refusée et si elle a déjà été mise en place, elle sera,
obligatoirement, déposée et remplacée par une fourniture agréée aux frais de l'Entrepreneur.
Sont compris dans les prestations et implicitement inclus les prix unitaires :
•
les contacts et déclarations avant travaux auprès des Services Techniques et concessionnaires (Syndicat
des eaux, EDF – GDF, France Télécom, etc..) œuvrant sur la Commune,
•
les sondages nécessaires (mécaniques et manuels) pour la détermination exacte des réseaux existants,
•
les sujétions posées par le croisement de câbles, canalisations et ouvrages enterrés qui ne devront, en
aucun cas, être dégradés. Toutes réfections du fait de dégradations seront à la charge de l'Entreprise,
•
la protection des ouvrages existants et la conservation des ouvrages exécutés durant toute la durée du
chantier et ce, jusqu'aux réceptions,
•
les signalisations réglementaires de chantier sur les voies empruntées, feux tricolores si nécessaire,
•
la liaison avec les autres Entreprises œuvrant sur le chantier,
•
les implantations et piquetages sur le terrain réalisés par un Géomètre agréé par le Maître d’œuvre, et à
la charge de l'entreprise,
•
les nettoyages et essais des réseaux AEP & INCENDIE exécutés selon le fascicule 71,
•
les nettoyages et essais avec fourniture d’un groupe électrogène si nécessaire,
•
Un panneau de chantier déplaçable,
•
les peintures éventuelles,
AVRIL 2011
Page 12 sur 39
•
la fourniture des plans après exécution, et réalisés sur Autocad avec fourniture sur CD des fichiers DWG.
•
les prestations du présent lot incluent les raccordements des ouvrages à ceux des autres lots.
L'entrepreneur devra tenir compte des sujétions diverses entamées par la proximité immédiate des chantiers des
autres lots, et de la nécessité des raccordements.
11.3.
PROTECTION DES TRAVAUX ET RESEAUX EXISTANTS
L'entrepreneur prendra toutes les dispositions réglementaires pour interdire l'accès de son chantier au public.
L'entreprise devra prendre en charge la gestion des accès et en tenir compte dans son offre chiffrée. Tous les
accès existants devront être fermés, tous les soirs.
Par rapport aux eaux de ruissellement, l'entrepreneur devra assurer à ses frais, la protection des ouvrages en
cours d'exécution ou exécutés.
L'entreprise est responsable des ouvrages réalisés qu'il s'agisse de vols, détournements ou dégradations et
doit en assurer la surveillance jusqu'à la réception.
Avant réception, l'entrepreneur doit déposer les protections, nettoyer les ouvrages livrés par ses soins (y
compris enlèvement des débris, détritus et leur mise en décharge hors du chantier), éventuellement, remplacer
les éléments détériorés.
Les travaux à effectuer au voisinage des lignes électriques souterraines doivent faire l'objet d'une déclaration
d'intention de travaux selon les dispositions de la circulaire n070-21 du 21 décembre 1970 du Ministère de
Développement Industriel et Scientifique.
11.4.
LIAISON AVEC D’AUTRE INTERVENANTS – LIMITES DES PRESTATIONS
L'entreprise du présent marché a à sa charge, tous les travaux nécessaires à une parfaite exécution de
l'ensemble des ouvrages et aux raccordements de ses ouvrages à toutes leurs extrémités.
L'entrepreneur sera tenu sous la direction du Maître d'Œuvre, d'intervenir en coordination avec les entreprises
sous-traitantes éventuelles retenues du chantier. L'entrepreneur devra œuvrer de manière à gêner le moins
possible les travaux des autres sous-traitants éventuels.
11.5.
RESEAU EAU POTABLE & INCENDIE
L'entrepreneur doit tous les travaux (tranchées, canalisations) à l'intérieur de l’emprise du chantier.
Tous les travaux de réfection de chaussée et trottoir, y compris bordures et caniveaux induits raccordement
sont à la charge de l'entreprise.
11.6.
RESEAU ELECTRICITE - ECLAIRAGE PUBLIC – TELECOMMUNICATION - GAZ
L’entrepreneur doit :
les travaux de tranchées, câbles, chambres de tirage, coffrets pour l’électricité,
les travaux de pose des gaines, câbles et câblettes pour le réseau Eclairage Public,
AVRIL 2011
Page 13 sur 39
11.7.
les travaux de tranchées, fourreaux, chambre de tirage, coffrets pour les télécommunications
les travaux de tranchées, coffrets pour le gaz,
tous ces travaux cités ci-dessus avec raccordements aux réseaux existants, y compris réfection de
chaussées et trottoirs.
RECEPTION DES TRAVAUX
L'entrepreneur sera tenu de préciser, par écrit, au maître d'œuvre, la date à laquelle les travaux vont être ou ont
été achevés.
La réception des travaux sera prononcée après vérification de :
•
La réalisation de l'ensemble des prestations du présent marché,
•
La conformité des prestations et ouvrages aux prescriptions techniques du DCE,
•
La remise en état des lieux par référence au procès-verbal dressé lors de la prise de possession du
chantier par l'entreprise,
•
La remise au Maître d'Œuvre des notices d'entretien et d'utilisation des ouvrages livrés au Maître
d'Ouvrage et des procès-verbaux d'essais.
Pour l'ensemble des ouvrages, le métré des quantités des matériaux extraits, des surfaces travaillées... sera
effectué à parti des plans de récolement et sur la base des prescriptions du marché (limites, épaisseurs, ...).
En cas de contestation, un géomètre établira un levé contradictoire aux frais de l'entreprise, si celle-ci a
surévalué les quantités correspondantes aux travaux réellement effectués.
AVRIL 2011
Page 14 sur 39
CHAPITRE II
1. PROVENANCE ET QUALITE DES MATERIAUX
Les provenances, les qualités, les caractéristiques, les types, dimensions et poids, les procédés de fabrication, les
modalités d'essais, de marquage, de contrôle et de réception des matériaux et produits fabriqués doivent être conformes
aux Normes Françaises homologuées ou réglementairement en vigueur.
1.1.
EAU POTABLE & DEFENCE INCENDIE
Les fournitures et ouvrages seront conformes aux Spécifications du fascicule n° 71 "fourniture et pose de
canalisations d'eau, accessoires et branchement" du C.C.T.G. applicables aux marchés de Travaux Publics, aux
Cahiers des Charges du Gestionnaire ou syndicat.
L'Entrepreneur doit indiquer l'origine et le lieu de fabrication des fournitures et matériaux. Il doit s'assurer que leurs
fabricants se conforment aux fascicules 71, 73, et 74.
1.1.1.
Marquage
Les tuyaux devront, obligatoirement, porter un marquage indélébile donnant l'indicatif:
• du fabricant,
• des classes ou séries auxquelles ils appartiennent.
1.1.2.
Contrôle et Essais
Le Maître d'Œuvre pourra faire procéder, aux frais de l'Entrepreneur, aux essais qu'il jugera utile sur les
matériaux et fournitures.
1.1.3.
Canalisations
Les canalisations pour la défense incendie et l'AEP seront en PVC ou PEHD et fabriqués conformément aux
normes européenne. Toutes ces canalisations seront équipées de joints caoutchouc.
L’assemblage des tuyaux et pièces de raccord sera réalisés au moyen d’anneaux de caoutchouc spécial,
maintenus en place par brides fontes.
Les pièces de raccord devront satisfaire aux mêmes conditions que les tuyaux de la classe pour laquelle elles
sont fournies.
Tout autre type de tuyaux, de raccords ou de joints doit être présenté à l'agrément du Maître d'Œuvre qui
sera seul juge pour autoriser ou refuser son emploi.
Les spécifications des conduites
AVRIL 2011
Page 15 sur 39
cf art. 8, 9 et 12 du fascicule 71
Quelques spécificités ;
1.1.4.
Accessoires
Les vannes seront en fonte type PAM, BAYARD ou similaire. Elles seront équipées de raccords brides
MAJOR afin d'en faciliter un éventuel démontage. Elles seront montées sous bouche à clef et tube allonge
fonte sauf pour les vannes> Ø 200 qui seront dans des regards.
La robinetterie: ventouses, vannes, etc.., sera de type P.A.M., BAYARD ou similaire. Les ventouses et purges
seront implantées dans des regards.
Les ventouses seront de type 3 fonctions DN à déterminer (pour 16 bars de pression admissible). Elles
seront en fonte ductile équipées de bride mobile pour le raccordement à la canalisation.
Le poteau d'incendie sera normalisé de type Emeraude ON 100 mm ou ON 150 mm (Bayard ou similaires)
agrées par les services de défense contre l'incendie. Leur installation répondra à la norme NFS 61 213.
Les spécifications des joints ;
cf art. 41 et 61 du fascicule 71
L’entrepreneur précisera dans son offre les types de joints qu’il compte mettre en place, leur revêtement
intérieur et extérieur, les modes de raccords.
Les spécifications des décharges et vidanges
cf art. 50 du fascicule 71
L’entrepreneur précisera dans son offre les spécifications techniques des décharges et vidanges
éventuellement projetées : nature des matériaux, type, pressions de service et maximale, raccords. Les
raccordements seront à brides.
1.1.4.1.
Installation
Les bouches à clé, tubes allonges et tabernacles seront en fonte et du type utilisé par le Service des
Eaux concessionnaire du réseau.
Le robinet vanne enterré sera équipé d'un tabernacle fonte ou embout fonte placé sur la vanne, d'un
AVRIL 2011
Page 16 sur 39
tube allongé, d'une tige de manœuvre acier avec son manchon de raccordement, et son couvercle
guide tige. d'un chapeau d'ordonnance ou coquille et d'une tête de bouche à clé fonte type voirie
lourde scellée dans un bloc béton.
Le robinet vanne placé dans un regard comprendra le regard Ø1000 et son cadre tampon fonte classe
Ø400 ainsi qu'une manette ou volant de manœuvre.
Les vannes de vidange seront pourvues d'un bout de tuyau aboutissant au réseau pluvial. L'ensemble
sera soigneusement rejointoyé.
Les têtes de bouches à clé seront du type série lourde 13 kg sous chaussée et 6 kg sous trottoirs :
1.1.5.
hexagonales pour robinets-vannes,
carrées pour vidanges et purges,
rondes pour robinets d'arrêt 1/4 de tour.
Béton de pour confection regard A.E.P
Sauf dérogation qui pourra être donnée par le Maître d'Œuvre, les bétons entrant dans la construction des
chambres destinées à recevoir des équipements hydrauliques ou pour la construction d'ouvrages et de
butées seront les suivants:
Désignation
et classe des
bétons
Dosage minimum de
ciment par m3 mis en
Œuvre
Ciments utilisables
Ciment 400 kg
Destination
Résistances nominales
minimales en MPa
Age en jours
Compression
28
30,00
28
25,00
28
16,00
Dalles, parois
et radier en B.A.
CPA 55
B 30
CPA 55 R
CPA 55 HP
Ciment 350 kg
Chambres et regards
de visite
CPA 45 R
B 25
CP A 55
CPA 55 R
Ciment 300 kg
B 16
CPJ 45
Ciment 250 kg
AVRIL 2011
Ouvrages non armés
Radier de regard
Page 17 sur 39
et chambre
B 16
CPJ 45
28
16,00
Ciment 200 kg
B 16
CP J 45
Ciment 150 kg
Pas de résistance exigée
Massif de butée
Béton de réglage
B 16
1.1.5.1.
CPJ 45
ou de propreté
Béton prêt à l’emploi
Le béton prêt à l'emploi est accepté. Toutefois, l'Entrepreneur devra être en mesure de pouvoir justifier
l'heure de fabrication et la composition du dit béton, chaque fois que le Maître d'Œuvre en fera la
demande.
1.1.6.
Regards
Les regards nécessaires à la visite, à l'entretien et éventuellement au démontage des divers appareils de
comptage, seront exécutés suivant le cahier des charges du Service des Eaux concessionnaire du réseau qui
en fixera les dimensions, la nature et la forme.
En règle générale: Les regards comporteront un enduit intérieur assurant la bonne étanchéité. Ils seront
munis d'échelons scellés pour permettre l'accès et non d'échelle mobile. Ils devront être équipés d'un puisard
permettant d'introduire la crépine d'une pompe en vue d'évacuer toute l'eau qui pourrait se trouver dans ces
ouvrages.
1.1.7.
Prescriptions
Le Maître d'Œuvre pourra faire procéder, aux frais de l'Entrepreneur, aux essais qu'il jugera utile sur les
matériaux et fournitures.
1.1.8.
Grillage Avertisseur
Ils seront plastifiés de couleur Bleu pour les réseaux A.E.P, et auront une largeur de 0,40 m.
1.2.
EDF, ECLAIRAGE PUBLIC, GDF, FRANCE TELECOM
1.2.1.
Qualité des matériaux et du matériel - Agrément
Tous les matériaux et matériels employés pour l’exécution des ouvrages devront être de premier choix dans
la fabrication et la qualité, et conformes aux normes françaises (NF) en vigueur à la date du marché
Ils répondront également, suivant le cas, aux spécifications techniques d’EDF, de GDF, de France Télécom.
Le matériel d’éclairage public sera conforme à celui indiqué dans le présent CCTP et agrée par le Maître
AVRIL 2011
Page 18 sur 39
d’ouvrage
1.2.2.
Mortiers et bétons
1.2.3.
Mortier à 500 kg/m3 de ciment CPA ou CPJ 45 par m3 de sable pour les enduits chapes et
scellements.
Béton à 350 kg/m3 de ciment CPA ou CPJ 45 pour 400 L. de sable et 800 L. de gravillons pour
chambres, massifs de candélabres.
Béton à 150 kg/m3 de ciment CPA ou CPJ 45 pour enrobage de fourreaux.
Sable
Le sable d’enrobage sera de granularité 0/4 exempt de matières organiques et d’indice de plasticité non
mesurable.
1.2.4.
Câble Basse Tension
Les câbles du réseau basse tension seront du type UTE NF C 33-210 (ancienne spécification EDF HN 33-S33).
1.2.5.
Grillage Avertisseur
Ils seront plastifiés et de couleur :
Rouge pour les réseaux électriques, largeur de 0,30 m.
Vert pour les réseaux Telecom, largeur de 0,30 m.
Jaune pour les réseaux Gazs, largeur de 0,30 m.
1.2.6.
TPC en PEHD pour Réseau Téléphonique
Les tuyaux en polychlorure de vinyle seront de diamètres extérieurs 60 mm et 42/45 mm.
Ils seront assemblés par collage.
1.2.7.
Chambres de Tirage
Les chambres de tirage seront exécutées conformément aux spécifications techniques de France Télécom
& EDF. Elles seront soit préfabriquées, soit coulées sur place. Les cadres et les tampons de fermetures
seront conformes aux normes en vigueur et au descriptif du bordereau des prix unitaires.
1.2.8.
Matériel de dérivation
Il sera conforme à la norme H.N. 62515.
AVRIL 2011
Page 19 sur 39
CHAPITRE III – Description des ouvrages
1. MODE D’EXECUTION DES TRAVAUX
Les travaux seront exécutés, pour tous les postes, conformément aux Spécifications des divers fascicules du C.C:T.G.
relatifs aux Marchés Publics de Travaux.
1.1.
PROTECTION DES OUVRAGES – REMISE EN ETAT DES LIEUX
L’entrepreneur devra obtenir avant tout commencement de travaux les autorisations nécessaires auprès des
services concessionnaires concernés.
L’entrepreneur sera entièrement responsable des dégâts qui pourraient survenir de son fait aux ouvrages
construits ou en cours de construction.
Les travaux pouvant être exécutés après réalisation d’autres travaux (chaussées, bordures, etc..) l’entrepreneur
sera tenu au fur et à mesure de l’avancement des travaux de remettre les lieux dans leur état initial. Il devra la
remise en état de tous les ouvrages endommagés, l’évacuation de tous les excédents, le nivellement et le
compactage des trottoirs.
1.2.
PROTECTION DU CHANTIER
L’entrepreneur devra prendre toutes les dispositions utiles pour éviter tous éboulements et assurer la sécurité du
personnel conformément aux règlements en vigueur, si nécessaire en talutant, en étayant ou en blindant.
La signalisation des voies publiques sera exécutée conformément aux textes en vigueur, en particulier toute
excavation ou tout obstacle fera l’objet d’un balisage et d’une pré-signalisation. En dehors des voies publiques,
toutes dispositions devront être prises pour interdire l’accès au chantier ou en baliser les parties dangereuses, en
particulier les excavations.
1.3.
PROTECTION DES CANALISATIONS ET BRANCHEMENTS
L’entrepreneur est tenu de prendre toutes les précautions nécessaires pour éviter les dégradations, désordres et
tout dommage aux ouvrages publics ou privés.
Avant tout commencement d’exécution, il devra se mettre en rapport avec les Services Publics pour prendre, en
accord avec eux et à ses frais, toutes les mesures nécessaires afin de sauvegarder les canalisations, câbles,
ouvrages ou installation de tout ordre qu’il pourrait rencontrer.
L’entrepreneur devra, ensuite, au cours de l’exécution se conformer constamment aux indications qui lui seront
données par les Services Publics ou concessionnaires intéressés.
Les avaries aux canalisations et autres ouvrages et leurs conséquences survenues dans les fouilles ou à proximité
immédiate seront réparées par les Services Publics aux frais de l’entrepreneur.
AVRIL 2011
Page 20 sur 39
2. EXECUTION DES TRANCHEES
Les tranchées seront établies avec une profondeur de 1,00 m sur la génératrice supérieure du tuyau. Elles seront
rectilignes et respecteront le fascicule 71 du CCTG.
L'exécution des tranchées suivront les prescriptions suivantes:
L'exécution des tranchées ouvertes sous chaussées sera précédée du découpage du revêtement et de sa
fondation, soit par la méthode du marteau pneumatique, soit par la méthode de la scie.
Les fouilles exécutées mécaniquement (ou manuellement à l'approche d'ouvrages sensibles), en tranchées isolées
ou en tranchées communes suivant la localisation,
Les parois et le fond de fouille seront parfaitement dressés dans saillies ni flashes le fond de fouille sera compacté
avant exécution des lits de sable,
Le fond de fouille sera compacté avant exécution des lits de sable,
En cas de tranchées communes, les banquettes seront obtenues par déblais et non par remblais,
L’entrepreneur se conformera aux normes de sécurité en matière de blindage des tranchées en appréciant, au vu
du rapport de sol s’il existe ou lors de l’exécution des fouilles, de la possibilité ou non de taluter les bords de
tranchées,
Une couche de 20 cm de sable recouvrira la conduite,
Ces tranchées recevront grillage avertisseur réglementaire
compris 10 contrôles de compactage par pénétromètre aux endroits choisis par le maître d’œuvre
Compris fourniture, pose et retrait des plaques métalliques sur les tranchées afin de maintenir l’accès des piétons
et des véhicules aux maisons pendant toute la durée des travaux de tranchée. L’entreprise prendra en compte
pour l’épaisseur de ces plaques de la largeur des tranchées (communes)
L'emploi d'engins mécaniques est autorisé, mais attention, l'Entrepreneur est attirée par le fait que certaines parties du
tracé peuvent ne pas être accessibles à ces derniers.
Sur les chaussées, il ne sera pas employé d'engins ne convenant pas à ces lieux tels qu’engins à chenilles ou engins
dépassant les Normes en vigueur concernant la nuisance due au bruit.
Par ailleurs, l'emploi des engins mécaniques pourra être interdit s'il ne permet pas d'assurer une parfaite sécurité pour les
ouvriers ou la sauvegarde des infrastructures ou des superstructures voisines. A cet effet et même pour diminuer
éventuellement la gêne à la circulation, le' Maître d'Œuvre pourra prescrire l'emploi de pelles mécaniques à godets déportés
ou à bennes preneuses.
2.1.
EVACUATION DES DEBLAIS EN EXEDENT
Sauf dérogation du Maître d'Œuvre, justifiée par la qualité de matériaux rencontrés en déblais, la totalité des
déblais excédentaire devra être évacuée en un lieu dont la recherche incombe à l'Entrepreneur et pour lequel il se
sera préalablement assuré à ses frais, la libre jouissance.
AVRIL 2011
Page 21 sur 39
2.2.
EPUISEMENT
Si les fouilles sont sujettes à venues d'eau, l'Entrepreneur prendra toutes dispositions pour que le plan d'eau soit
maintenu constamment à 10 cm au moins au-dessous du niveau de la génératrice inférieure des tuyaux ou du
niveau inférieur des fondations des ouvrages. Les épuisements proprement dits, seront exécutés au moyen de
motopompes ou électro-pompes à la charge de l’entrepreneur. Dans ce dernier cas, il devra être exécuté des
puisards destinés à recevoir l'eau, et à placer la crépine.
2.3.
BLINDAGE DES TRANCHEES
Les fouilles seront, obligatoirement, blindées pour des profondeurs supérieures à 1,30 mètre, et éventuellement
suivant la nature du terrain pour des profondeurs moindres.
L'Entrepreneur étant seul responsable des dégâts ou accidents occasionnés par le manque de blindage ou
pendant son exécution.
Si l'Entrepreneur estime qu'un boisage semi-jointif est suffisant, il pourra, après en avoir informé le Maître d'œuvre,
laisser, entre chaque planche un espace libre qui ne pourra, en aucun cas, dépasser la largeur de deux planches
de blindage, les autres dispositions de boisage restent les mêmes.
Il est précisé que le Maître d'œuvre peut toujours demander le renforcement ou le remplacement de certaines
parties de blindage existant. Il peut aussi prescrire qu'un blindage semi-jointif quand la nature du sol le permet.
Le blindage par planches métalliques profilées à froid, maintenues par des cadres, ou le blindage par panneaux
type KRINGS ou similaire est autorisé.
Aucun autre système de blindage ne sera autorisé s'il n'a pas reçu l'agrément du Maître d'œuvre.
Même dans le cas d'une bonne tenue naturelle des parois de la tranchée, le Maître d'œuvre pourra prescrire le
blindage de celle-ci afin d'utiliser, au maximum, la partie restante de la chaussée pour la circulation des véhicules.
2.4.
OUVERTURE ET REMBLAIEMENT DES TRANCHEES
Les fouilles seront exécutées mécaniquement, mais au cas où certains endroits seraient inaccessibles aux
engins, les terrassements seraient effectués à la main. Les fouilles en terrain rocheux seront effectuées au
marteau-piqueur ou au marteau brise-roche.
Les matériaux excédentaires seront évacués à la décharge dont les frais et la recherche incombent à
l'entrepreneur.
Le remblayage des tranchées sera fait de telle sorte qu'une compacité au moins égale à 95% de la densité
Optimum de l'essai Proctor Normal soit obtenue sous trottoir. Sous chaussée, la référence sera l'essai Proctor
Modifié.
Les tranchées seront remblayées avec les matériaux extraits des fouilles ou avec des graves non traitées
0/31,5 ou avec une grave ciment suivant indications du Maître d'œuvre.
Les câbles, gaines, fourreaux et canalisations PEHD seront posés sur un lit de sable de 0,10 m. Le remblayage
sera exécuté au sable également, jusqu'à 0,20 m au-dessus des génératrices supérieures.
Les profondeurs des tranchées des réseaux AEP INCENDIE - BT - HTA - GAZ - Téléphone seront de 1,20 m
sous chaussée, trottoir et accotement afin de respecter 1,00 m de charge au-dessus de la génératrice
supérieure des câbles, fourreaux ou canalisations.
Les largeurs des tranchées seront de 0,65m (pour 1 réseau), de 0,85m (pour 2 réseaux), de 1,10 m (pour 3
réseaux) et 1,40 m (pour 4 réseaux).
Le grillage avertisseur plastifié approprié à chaque réseau sera mis en place à 0,30 m au-dessus de la
génératrice supérieure des câbles, des fourreaux ou des canalisations PEHD.
Lorsque les réseaux devront être placés dans des gaines (traversées de chaussées, points particuliers etc...),
celles-ci seront enrobées de béton.
Ce béton sera coulé en pleine fouille sur une épaisseur de 0,10 m sous la génératrice inférieure des gaines et
fourreaux, de 0,20 m au-dessus de la génératrice supérieure et de part et d'autre des gaines et des fourreaux.
Le grillage avertisseur du réseau concerné sera mis en place comme indiqué ci-dessus lors du remblayage des
AVRIL 2011
Page 22 sur 39
tranchées.
L'entrepreneur devra organiser son chantier de manière à se prémunir contre les arrivées d'eau de toutes
natures. Tous les frais résultant des épuisements même permanents et des détournements seront à sa charge.
Si à la suite d'intempéries et par le seul fait de l'organisation du chantier de l'entreprise des matériaux devaient
être purgés, évacués et remplacés, l'Entrepreneur en supporterait les frais.
Le remblaiement sera exécuté par couche de 0.20 m d'épaisseur. Chaque couche sera pilonnée
énergiquement de préférence au moyen d'engins mécaniques pour éviter les terrassements ultérieurs. On
s'efforcera, au cours de ce compactage, de rétablir pour le remblai la densité sèche du sol adjacent de manière
que la tranchée ainsi remblayée ne présente pas une compacité et une portance différentes de celles du terrain
en place
2.5.
REMBLAIS
2.5.1.
Constitution
Enrobage de sable des canalisations (lit de pose de 0,10 mètre d'épaisseur et enrobage jusqu'à 20 cm audessus de la génératrice supérieure de la canalisation), puis remblais en matériaux de déblais ou GNT 0/80
suivant emplacement en espaces verts ou sous chaussée et trottoir,
En traversées de voies, enrobage de sable des canalisations (lit de pose de 0,10 mètre d'épaisseur et
enrobage jusqu'à 20 cm au-dessus de la génératrice supérieure de la canalisation), puis remblais en GNT
0/80 et en partie supérieure de la tranchée avec de la grave ciment sur 0,40 m d'épaisseur.
2.5.2.
Compactage
Le compactage des remblais sous chaussées sera obtenu par pilonnage ou roulage mécanique des couches
de matériaux de 20 cm d'épaisseur maximum convenablement arrosées.
Le remblai, une fois compacté, devra atteindre une densité au moins égale à 90 % de la densité maximale
obtenue à l'essai PROCTOR.
2.5.3.
Essais
Il pourra être prescrit à la charge de l'Entrepreneur:
un essai de qualité des matériaux d'apport (équivalent de sable et de granulométrie) à chaque 100
mètres cubes de matériaux mis en œuvre.
un essai de compacité chaque QO mètres cubes de matériaux mis en œuvre.
2.6.
STOCKAGE DES FOURNITURES
Tous les stockages sur chantier seront aux risques et périls de l’entrepreneur. Le stockage dans l’emprise des
voies ouvertes à la circulation est interdit.
3. ADDUCTION D’EAU POTABLE
Tous les travaux réalisés ainsi que tous les matériels installés devront être conformes au cahier des charge du CCPG. Les
travaux seront réalisés sous le contrôle du maitre d’œuvre.
AVRIL 2011
Page 23 sur 39
NOTA : Afin de maintenir la distribution de l’eau dans toutes les maisons, l’ancien réseau devra rester en service pendant
toute la durée du chantier. Le nouveau réseau sera posé en parallèle à l’ancien. Les nouveaux branchements particuliers
seront réalisés après la pose et le branchement de la nouvelle canalisation principale.
Tous les dégâts occasionnés pendant les travaux sur l’ancienne canalisation devront être réparés sur le champ.
3.1.
TRANCHEE
Description identique à l'article 2 "EXECUTION DE TRANCHEES", mais largeur et profondeur adaptées au réseau
d'eau potable.
Les sur-profondeurs localisées seront réputées incluses dans les prix unitaires remis par l'entreprise,
La profondeur de la tranchée ne pourra en aucun cas être inférieure à la mise hors gel du réseau.
Localisation :
Réseau AEP à créer, suivant plan.
3.2.
LIT DE POSE
Après réalisation de la tranchée : apport et mise en œuvre de sable de calibre 1 à 3 mm à raison de 10 cm
d'épaisseur, dressé, et formant lit de pose avec pente nécessaire pour purge et vidange, après pose de la
canalisation sur une hauteur égale au diamètre de la canalisation plus 0,30 m au-dessus de la génératrice
supérieure du tuyau.
Mise en place avant remblaiement, compactage manuel.
Localisation :
Pour toutes tranchées ci-dessus décrites.
3.3.
GRILLAGE AVERTISSEUR
Fourniture et pose d'un grillage avertisseur normalisé bleu, de largeur 0,40 m, situé à + 0,40 m par rapport à la
génératrice supérieure de la canalisation.
Localisation :
Réseau AEP à créer, suivant plan, Bordereau de Prix.
3.4.
CANALISATIONS
Au moment de la mise en œuvre, les tuyaux seront examinés à l'intérieur et soigneusement débarrassés de tous
les 'corps étrangers qui pourraient s'y retrouver. A cet effet, tous les tuyaux seront nettoyés à l'aide d'un écouvillon.
Dans la canalisation elle-même, le Maître d'Œuvre pourra prescrire un système mobile d'écouvillon permettant de
s'assurer qu'il ne reste aucun corps étranger à l'intérieur de la conduite.
A chaque arrêt de travail, les extrémités des tuyaux en cours de pose seront obturées, d'une façon ferme, à l'aide
d'un B.E. ou d'un B.U. avec plaque pleine. Tout autre système d'obturation n'est pas autorisé.
L'entrepreneur a la responsabilité entière de l'existence de tout corps étranger dans la conduite lors de la mise en
service. L'emboîtage des tuyaux doit être conduit à partir de tuyaux parfaitement alignés.
La déviation angulaire d'un joint doit rester inférieure aux valeurs maximales prévues par les fabricants.
Les canalisations d'eau devront être placée à 2 mètres minimum de génératrice à génératrice de la conduite de
gaz (si acier) pour éviter les risques de corrosion par effet de pile.
3.4.1.
AVRIL 2011
Canalisations Fonte
Page 24 sur 39
Fourniture et pose, d'une canalisation en fonte ductile type 2 GS à joint automatique et comprenant :
brides, joints, pièces de raccords type EXPRESS 2 GS, pièces d'extrémité de canalisation,
coudes, tés, manchons, essais d'étanchéité avant remblaiement définitif et toutes sujétions,
pentes nécessaires au bon fonctionnement des purges et vidanges (l'entrepreneur devra lui-même
appréhender la nature et la fréquence des pièces spéciales en fonction du tracé des plans et des
obstacles qu'il est susceptible d'avoir à franchir).
Les prix au mètre linéaire seront réputés tenir compte de toutes ces pièces spéciales nécessaires au
cheminement et au bon fonctionnement de l'installation. Le matériel posé sera estampillé aux normes NFA
48.806.
Localisation :
3.4.2.
Canalisation Polyéthylène Haute Densité
Fourniture et mise en place, en tranchée ouverte et sur lit de sable (décrit ci-avant), d'une canalisation en
polyéthylène haute densité série 16 bars, à bande bleue, compris raccord sur vanne de prise en charge et
bouchonnage de la canalisation à son extrémité en attente de branchement,
Toutes les longueurs de tuyau seront entières. Dans les cas où les raccords seront nécessaires, notamment
pour les reprises de branchements, ils seront faits obligatoirement par électro soudure ou raccord équivalent
soumis au Maître d’œuvre,
Chaque antenne en attente devra être nettoyée avant d'être raccordée au réseau.
Localisation :
3.5.
COUPURE ET BRANCHEMENT AU RESEAU PUBLIC
Contact avec les services des eaux des services techniques, ou gestionnaire et fermier du réseau A.E.P.,
pour coupure du réseau,
Les manœuvres de robinetterie préliminaires, nécessaires à ces travaux, seront exécutées exclusivement
par les services des eaux ou les services techniques, ou gestionnaires.
Le Maître d'Œuvre et le Service des Eaux est le seul juge du moment où pourront avoir lieu ces
manœuvres ainsi que la durée de la coupure d'eau qui devra être la plus limitée possible.
Recherche de la canalisation existante, y compris location du matériel de recherche sondage
Démarche pour information des riverains
Tranchée en fouille isolée manuelle à proximité du réseau,
Découpe de la canalisation existante,
Fourniture et mise en œuvre d’un T et manchons raccord à brise majors de raccordement en fonte diamètre
adapté à l’existant,
Fourniture et mise en place regard béton avec tampon fonte, pour mise accessoires hydrauliques
(compteur, vanne de sectionnement, limiteur de pression,….) et raccordement.
Toutes sujétions de pièce de raccord et matériel spécial pour ce genre de prestation,
Nettoyage de la canalisation avant remise en service,
NOTA: Dès que l'Entrepreneur sera prêt aux raccordements, le Maître d'œuvre décidera du jour et de l'heure du
début de l'opération qui devra se poursuivre sans relâche et qui pourra se situer de nuit, de dimanche etc...
AVRIL 2011
Page 25 sur 39
Il sera attaché une grande importance à la façon dont l’entrepreneur aura préparé puis réalisé ces opérations. Si la
préparation n'est pas jugée suffisante par le Maître d'œuvre, soit parce que les matériels de manutention ne sont
pas suffisants, soit parce que les matériels d'épuisement sont insuffisants, il sera en droit de reporter l'opération
jusqu'au dernier moment.
Localisation :
3.6.
VANNE DE SECTIONNEMENT
Fourniture et mise en place de robinet vanne à opercule caoutchouc, sens de fermeture ANTI HORAIRE,
Tube allonge tête de bouche à clef identique au matériel posé habituellement sur la commune, compris
réglage de la tête de bouche,
Matériel conforme à la norme NF E 29.324.
Localisation :
3.7.
ROBINET DE PRISE EN CHARGE
Fourniture et raccordement d'un ensemble robinet de branchement ¼ de tour en fonte avec collier de prise
en charge,
Collier de prise adapté à la nature de la canalisation sur laquelle il se fixe,
L’ensemble du matériel répondant aux normes NF E 29.161 à 163.
Localisation :
3.8.
DISPOSITIF DE MANOEUVRE
Fourniture et pose de l’ensemble du dispositif nécessaire à la protection et à la manœuvre des vannes et
prises en charge comprenant :
Tabernacles ou cloche suivant localisation.
Tube allonge à emboîtement en fonte.
Tête de bouche à clef réglable en fonte.
Tout le matériel proposé sera à faire valider par le maitre d’œuvre avant sa pose.
Localisation :
3.9.
REGARD DE VISITE POUR ACESSOIRES HYDRAULIQUES
AVRIL 2011
Page 26 sur 39
Exécution d’un regard de visite comprenant
Piquetage et implantation,
Terrassement en fouilles isolées et remblaiement avec les matériaux tout venant d’apport,
Evacuation des excédents aux décharges publiques autorisées, compris chargement et transport,
Réalisation d'un regard, en béton coulé en place ou préfabriqué, selon les normes du fascicule
70,
Les dimensions intérieures seront précisées, dans chaque cas, par le Maître d'Oeuvre, mais
l'entrepreneur dans son projet d'exécution devra définir ces ouvrages en tenant compte des
dimensions intérieures ainsi fixées et de leur résistance mécanique. Les épaisseurs et le
ferraillage devront être justifiés par une note de calcul et un plan de ferraillage répondant aux
Règles des fascicules n° 61, 63 et 65 du Ministère de l'Equipement.
Parois et radier avec traitement des joints au mortier de résine pour parfaite étanchéité ; radier
avec toute sujétions, raccordement et scellement des canalisations par carottage mécanique, y
compris joint d’étanchéité pour les éléments préfabriqués,
L’addition d'un adjuvant hydrofuge dans le béton est conseillé pour éviter toutes infiltrations.
L'accès, à l'intérieur, sera assuré par des échelons en fer galvanisé de 3 cm de diamètre scellés
dans la paroi. Cet accès doit être placé de façon à ce que son emploi soit aisé
Tous les éléments préfabriqués porteront l'estampille NFP 16 342 ou NFP 16-343,
Fourniture et mise en œuvre de cadres et tampons fonte pour fermeture des regards de visite :
cadre et tampon fonte série 400 Kn, pour les tampons pleins.
Le matériel posé portera obligatoirement l'estampille NF et normes handicapés.
3.10.
Les tampons circulaires sur les regards diam. 800 ou1000 seront articulés et répondront à la
norme NF P 986312 (EN 124) classe D400.
DISPOSITIF DE PURGE D’AIR
Comprenant :
3.10.1. Regard de visite
Exécution d’un regard de visite - CF Regard de visites
3.10.2. Purge d’air
Fourniture et mise en place, sur réseau eau potable en point haut, d'une ventouse 3 fonctions
munie d'un robinet d'isolement incorporé à fermeture quart de tour,
Compris té à tubulure pour branchement de ces ventouses sur le réseau,
Compris toutes les sujétions de fourniture et pose de pièces fonte de raccord avec le réseau fonte,
Compris toutes les sujétions de pose indiquées par le fabricant.
Localisation :
3.11.
DISPOSITIF DE VIDANGE
AVRIL 2011
Page 27 sur 39
Comprenant :
3.11.1. Regard de visite
Exécution d’un regard de visite CF Regard de visites
NOTA : Les regards seront sans fond avec lit de gravier de 0.30 m d’épaisseur (Après accord du maître
d’œuvre, et suivant perméabilité du sol en place) ou les regards seront étanches mais pourvues d’une
canalisation DN 125 aboutissant au réseau pluvial soigneusement rejointoyé.
3.11.2. Robinetterie
Fourniture et mise en place, sur le réseau eau potable en point bas, d'une vanne de
sectionnement adaptée au diamètre des canalisations existantes ou a mettre en place (cf. vanne
de sectionnement).
Fourniture et pose d’un clapet antipollution à l’extrémité du réseau.
Localisation :
3.12.
REGARD DE COMPTAGE GENERAL
Comprenant :
Tous les terrassements et remblaiements nécessaires, avec évacuation des excédents en décharge,
Réalisation d'un regard en béton armé ou aggloméré à bancher dimensions intérieures environ 1500 x 1500
x 1.130 ht. Epaisseur des parois 0.20m mini,
Compris semelle de fondations (regard sans fond),
Dalle supérieure de fermeture en béton armé résistant à la circulation véhicules,
Incorporation d’un tampon fonte articulé D 400,
Fourniture et pose d’une vanne d’arrêt DN 100,
Fourniture et pose d’une ventouse.
Localisation :
3.13.
REGARD DE COMPTAGE INDIDUEL
Comprenant :
Fourniture et pose d’un regard de comptage multiservices pour compteur horizontal type borne en
polyéthylène.
incongelable enterré,
compteur longueur 110-115 mm
tête 12,5 tonnes, classe B125
AVRIL 2011
Page 28 sur 39
hauteur mini/maxi (mm) : 800-1000
Localisation :
3.14.
POTEAU DEFENSE INCENDIE
Fourniture et pose d’un poteau de défense incendie conforme à la norme NF S 61.213, et seront de type
BAYARD émeraude « CHOC ». ou équivalents.
Fourniture et mise en place massif béton (0.5m3) pour support poteau incendie, ne dépassant pas 20 cm
du niveau fini. Le socle visible s'étendra de 0.15 mètres de part et d'autre des parois latérales de l'appareil ;
Poteau renversable en cas de choc sans création de fuite d’eau. Ensemble sous coffre et incongelable,
compris toutes pièces de jonction enterrées entre la vanne et le poteau.
Prises de sorties symétriques conformes à la norme NF E 29-572 :
2 prises DN 100
2 prises DN 60
Débit mini 60 m3/h
Protection anticorrosion par revêtement intérieur et extérieur en peinture époxy,
Coffre en matériau composite avec revêtement finition rouge anti-UV et conforme norme NFX 08008,
Porte solidaire du coffre,
Etanchéité de l’ensemble taux 3 suivant NFE 29-311,
Localisation :
3.15.
BETON POUR BUTEES
L’entrepreneur calculera les butées à réaliser en respectant les indications du fabricant et les normes de calcul en
la matière (pression, diamètre, nature des sols, etc.).
Les massifs en béton de gravillons, auront un dosage 350 kg CLK 35, y compris coffrage ordinaire pour butée des
canalisations (poids calculés pour résister aux efforts en négligeant la butée des terres),
Une attention particulière portera sur la protection des joints non pris dans la masse de béton.
Localisation :
3.16.
PERCEMENT DE MUR EN FACADE
Après la réalisation de la tranchée, les travaux comprennent :
AVRIL 2011
Page 29 sur 39
Les fouilles isolées complémentaires si nécessaires, en pied du mur de façade,
Le percement d’un mur de façade
La fourniture et mise en place d’un fourreau PVC d’un diamètre adapté à la canalisation AEP à mettre en
place dans les sous-sols des maisons.
L’entreprise adaptera les outils de percement aux matériaux rencontrés constituant le mur, et suivant son
épaisseur,
Rebouchage soigné du percement après mise en place du fourreau.
Compris reprise et réfection de l’étanchéité après mise en place de la canalisation AEP pour assurer une
parfaite étanchéité de l’ensemble.
Evacuation de l’ensemble des matériaux à la décharge
Localisation :
3.17.
ESSAIS DE PRESSION ET DEBIT
3.17.1.
Essai de pression
Cette prestation sera comprise implicitement dans le prix des canalisations.
Les essais des canalisations auront lieu au fur et à mesure de l'avancement des travaux et les tronçons
d'essais ne devront pas excéder 200 mètres. Ces tests comprennent :
Le transport de l’eau est assuré par l’entrepreneur.
NOTA : La conduite sera mise en eau progressivement en utilisant une eau non susceptible de contaminer la
conduite, en évitant les coups de bélier par un remplissage trop rapide et après avoir purgé, soigneusement,
l'air de canalisation.
La durée d’essai est de 30 minutes.
La pression d’épreuve est de 12 bars minimum. Les essais seront en principe réalisés sur conduites
remblayées mais avec joints apparents. La pression d'épreuve sera de 12 bars au point le plus bas
du tronçon en essai au manomètre. Elle sera maintenue pendant une heure au moins et ne devra
pas baisser de plus de 0,2 bars.
L’entrepreneur a notamment la charge de fournir et de poser les plaques pleines, butées,
branchements d’alimentation et toutes autres installations provisoires nécessaires à l’exécution des
épreuves, dans les conditions fixées, ainsi que le matériel nécessaire à ces épreuves.
Les extrémités des tronçons et piquage à éprouver seront obturés, pour les essais, par des plaques
pleines boulonnées et butées.
Les robinets-vannes de sectionnements situés sur les tronçons seront ouverts pendant l’essai.
L’entrepreneur devra établir un procès-verbal portera un numéro d’ordre et indiquera, relevés
contradictoirement :
le n° ou le nom du chemin ou du lieu-dit sous lequel est posé le tronçon ;
un repère à chaque extrémité du tronçon ;
AVRIL 2011
Page 30 sur 39
un croquis indiquant suivant l’ordre de pose, le nombre de tubes, de coudes, de tubulures,
greffées sur le tronçon et leur emplacement ;
sa longueur totale ;
la date de l’épreuve ;
les noms et qualités des personnes présentes.
Il sera signé par l’entrepreneur ou son représentant, par le directeur des travaux ou son
représentant. Un des exemplaires restera entre les mains de l’entrepreneur, les deux autres
seront remis au maitre d’œuvre et au maitre d’ouvrage.
Si l’épreuve (partielle ou totale) montre qu’il y a lieu de procéder à des réparations, l’entrepreneur les
exécutera immédiatement à ses frais et autant qu’il sera nécessaire pour obtenir une étanchéité
totale.
3.17.2.
Essai de débit
Un essai de débit pourra éventuellement être réalisé sur les tronçons posés.
Les appareils envisagés pour procéder à ces essais sont soumis par l’entrepreneur à l’approbation du
maître d’œuvre. Les essais font l’objet d’un procès-verbal visé par le maître d’œuvre.
Dans le cas de pose de conduites polyéthylène, un état, mentionnant le numéro des soudures et le jour de
leur réalisation, devra être joint au procès-verbal des essais.
3.18.
NETTOYAGE ET DESINFECTION
Cette prestation sera comprise implicitement dans le prix des canalisations. A défaut d’un linéaire supérieur à 100
ml de canalisation il sera établi un forfait. La procédure à appliquer est la suivante :
Les tuyaux et pièces doivent être posés propres dans la fouille et seront, ensuite, lavés intérieurement au
moyen de chasse d'eau. Ces lavages seront répétés jusqu'à ce qu'il sorte une eau claire de la conduite.
L’ensemble de la conduite est stérilisé en y introduisant soit une solution au dosage 50 mg de chlore par
litre, soit une solution à 50 mg/l de permanganate de potassium, soit une solution d’un produit de
désinfection agréé.
Cette solution stérilisante sera maintenue dans la conduite pendant 24 heures ; celle-ci sera ensuite
rincée à l’eau claire avant tout début de distribution.
4.
L’entrepreneur fera réaliser, à ses frais, par un laboratoire agréé, les prélèvements et analyses
réglementaires. Le résultat de ces analyses devra être transmis au maître d’œuvre et à l’exploitant dans
les plus brefs délais.
Dans le cas d'analyses négatives, l'entrepreneur devra réitérer immédiatement la procédure jusqu'à
l'obtention d'un résultat positif.
Avant raccordement avec les conduites maîtresses de distribution, le réseau sera désinfecté suivant les
stipulations du titre II de l'annexe B de la Circulaire du 15.03.1962 sous le contrôle du Maître d'Oeuvre.
RESEAUX SECS
AVRIL 2011
Page 31 sur 39
4.1.
TRANCHEE
Description identique à l'article 2 "EXECUTION DE TRANCHEES", mais les tranchées pourront être communes à
plusieurs réseaux secs ou isolées suivant les cas et si le projet s’y prête.
Dans ce cas, la largeur des tranchées sera calculée en fonction des distances minimales réglementaires à tenir
entre chaque réseau.
Les sur profondeurs localisées seront réputées incluses dans les prix unitaires remis par l'entreprise,
Localisation :
Réseau EDF, FT à créer, suivant plan.
4.2.
LIT DE POSE
Après réalisation de la tranchée : apport et mise en œuvre de sable de calibre 1 à 3 mm à raison de 10 cm
d'épaisseur, dressé, et formant lit de pose avec pente nécessaire pour purge et vidange, après pose de la
canalisation sur une hauteur égale au diamètre de la canalisation plus 0,30 m au-dessus de la génératrice
supérieure du tuyau,
Mise en place avant remblaiement, compactage manuel.
Localisation :
Pour toutes tranchées ci-dessus décrites.
4.3.
GRILLAGE AVERTISSEUR
Fourniture et pose d'un grillage avertisseur normalisé de largeur 0,40 m, situé à + 0,40 m par rapport à la
génératrice supérieure de la canalisation. Le grillage sera de couleur normalisée :
pour réseau FRANCE TELECOM : grillage vert,
pour réseau basse tension : grillage rouge,
pour réseau GAZ : grillage jaune,
pour réseau Eclairage extérieur : grillage rouge.
Localisation :
Réseau EDF, FT à créer, suivant plan.
4.4.
FOURREAUX
4.4.1.
Fourreaux pour Réseau Téléphonique
Fourreaux de type PVC, diamètre 41,4 / 45 mm et 25/28 mm,
Les tuyaux seront orientés de manière que les câbles soient ultérieurement tirés de l'extrémité
femelle vers l'extrémité mâle d'un même tuyau.
Les emboîtements seront nettoyés, décapés et ensuite enduits de colle. Le raccordement aux
chambres et tabouret sera scellé au béton et les parties en saillie seront coupées au ras intérieur
des parois,
Découpes, sujétions de cintrage, tampons provisoires et autres,
Raccordement des fourreaux en sortie de bâtiment, ou Coffret,
AVRIL 2011
Page 32 sur 39
Toutes les sujétions de pose des fourreaux et arrivée dans chambres de tirage indiquées par le
règlement des services France Télécom (arrivée en ligne, enrobement béton, peigne, étrier, etc.).
Ces fourreaux seront posés suivant les figures normalisées France Télécom. Le réseau devra permettre
l'utilisation éventuelle de furets pneumatiques pour contrôle réception par France Télécom.
Localisation :
Réseau FT à créer, suivant plan.
4.4.2.
Fourreaux TPC pour BT, Gaz et Eclairage
Fourniture et pose en tranchées ouvertes de gaines TPC annelés avec âme intérieure en PVC
lisse, compris aiguille de tirage en mono filament polyamide de résistance 120kg,
Manchonnage par pièces spéciales, raccordement sur chambre ou manchonnage sur fourreaux
en attente sortie de bâtiment, ou coffret.
Couleur conventionnelle adaptée à la nature du réseau.
Toutes sujétions par cintrage en parties courbes.
Localisation :
Réseau, EDT, FT, Gaz à créer, suivant plan.
4.5.
CHAMBRES DE TIRAGE
4.5.1.
Chambre de tirage pour France Télécom
Fourniture, transport et mise en œuvre de chambres de tirage conforme à la norme NF P 98-050,
Chambres de tirage réalisées en béton de ciment, préfabriquées du commerce et agréées par
France Télécom,
Trappons acier galvanisé remplissable agréé par France Télécom,
Tous les terrassements complémentaires pour élargissement et approfondissement de la tranchée
normale, y compris remblaiement, calage et toutes sujétions,
Le niveau des trappons sera scrupuleusement réglé au niveau des revêtements définitifs (avec
réglage provisoire si nécessaire en cours de chantier),
Le sigle France-Telecom devra être apparent pour les chambres du réseau téléphone et les
trappons seront estampillés NF,
Compris toutes sujétions, également pose d’une chambre de tirage sans fond, sur des fourreaux
existants.
Localisation :
Réseau FT à créer, suivant plan.
AVRIL 2011
Page 33 sur 39
4.5.2.
Chambre de tirage BT, Eclairage
Prescriptions dite articles ci-dessus mais sans agrément France télécom, Ces regards serviront
pour le tirage des câbles BT ou CF sous fourreaux.
Les tampons ne devront pas avoir de sigle et dimension suivant indications portées sur le détail
estimatif et Bordereau de prix.
Localisation :
Réseau, EDT, FT, à créer, suivant plan.
4.5.3.
Raccordement sur chambre existante
Toutes les Démarches d’autorisation et Contact avec les services France Télécom,
Toutes les finitions manuelles des fouilles à proximité de la chambre,
Tous percements de la chambre,
Présentation, scellement et découpe des fourreaux PVC,
Réalisation des masques et protections de fourreaux par enrobage béton, conformément au cahier
des charges de France Télécom.
Les travaux seront réalisés sous surveillance d'un agent de France Télécom.
Localisation :
4.6.
SOCLE BETON POUR COFFRET REMBT
Tous les terrassements nécessaires, y compris évacuation des déblais vers décharge agrée et
toutes sujétions,
Réalisation d’un socle en béton dosé à 350 kg/m3 de CPJ 45 ; Dimensions suivant taille des
coffrets.
Compris incorporation des fourreaux pour raccordement des câbles.
Remblaiement périphérique et compactage soigné.
Localisation :
4.7.
PERCEMENT DE MUR EN FACADE
Après la réalisation de la tranchée, les travaux comprennent :
AVRIL 2011
Page 34 sur 39
Les fouilles isolées complémentaires si nécessaires, en pied du mur de façade,
Le percement d’un mur de façade
La fourniture et mise en place d’un fourreau PVC d’un diamètre adapté TPC à mettre en place dans les
sous-sols des maisons.
L’entreprise adaptera les outils de percement aux matériaux rencontrés constituant le mur, et suivant son
épaisseur,
Rebouchage soigné du percement après mise en place du fourreau.
Evacuation de l’ensemble des matériaux à la décharge
4.8.
BRANCHEMENT SUR COFFRET ERDF
Tous les terrassements nécessaires, y compris évacuation des déblais vers décharge agrée et toutes
sujétions,
Toutes les Démarches d’autorisation et Contact avec les services France Télécom,
Toutes les finitions manuelles des fouilles à proximité du coffret,
Réalisation d’une saignée dans le socle béton pour passage fourreau,
Fourniture et mise en place d’un fourreau en remontée dans le coffret,
Rebouchage soigné au mortier de ciment,
Remblaiement soigné des fouilles.
Localisation :
4.9.
RACCORDEMENT SUR RESEAU BASSE TENSION
Raccordement du réseau électrique sur Réseau Basse Tension existant y compris toutes sujétions.
5.
ECLAIRAGE PUBLIC
L’alimentation des luminaires aura pour origine le coffret de commande situé à l’entrée de l’opération près du rond-point.
Tous les travaux de tranchées, sable, fourreaux, et grillage avertisseur sont décrits et comptés au chapitre réseaux secs.
Avant toute commande définitive l’entreprise obtiendra de son fournisseur une étude photométrique portant sur tous les
matériels choisis. Cette étude devra être validée par le maître d’Ouvrage et le Maître d’œuvre.
Une fois le matériel choisi l’entreprise organisera un essai in situ pour déterminer réellement le nombre à commander.
5.1.
SOCLE BETON
AVRIL 2011
Page 35 sur 39
sujétions,
Toutes les notes de calcul, pour dimensionnement de massif
Réalisation d’un socle en béton dosé à 350 kg/m3 de CPJ 45 ; Dimensions suivant taille des Candélabres
5.2.
CABLAGE CUIVRE
fourniture et mise en place, en fond de tranchée éclairage extérieur, d'un cuivre nu section 25 mm² déroulé à
fond de fouille,
Ce câble sera systématiquement relié à toutes les pièces métalliques situées à proximité du réseau (moins
de 3 m), compris les clôtures et portails, et branché sur le câble de terre des futurs candélabres, en passant
par les socles béton,
La liaison de la terre dans le mât sera sertie,
Vérification de l'efficacité de la mise à la terre et dispositions complémentaires
L’entrepreneur s'informera de la conductibilité du sol, compris remplacement des matériaux terreux si
nécessaire.
Localisation :
Réseau, Eclairage public, à créer, suivant plan.
5.3.
CABLAGES ELECTRIQUES
Caractéristiques et mise en œuvre conformes aux normes en vigueur, en particulier les raccordements,
allongements et dérivations seront réalisés à l'aide de matériel conforme et tous les fils seront repérés par
des étiquettes métalliques,
Le câble sous fourreau est du type U1000 R0 2V,
Branchements sur les luminaires,
Raccordement sur coffret de commande.
Localisation :
5.4.
CANDELABRES
AVRIL 2011
Page 36 sur 39
Fourniture et mise en place d’un mât comprenant une trappe de visite suivant les prescriptions du bordereau
de prix,,
Fixation en pied par écrous sur tiges filetées encastrées, finition avec boites à graisses, compris réalisation
d’un glacis en béton,
Tous les équipements comprenant le mât, la platine fusible modèle boîtier classe II et toutes les protections
nécessaires,
Fourniture et mise en place de la lanterne suivant les prescriptions du bordereau de prix,
Câblage jusqu'à la lanterne, pièces de jonction si nécessaire avec la lanterne embout normalisé.
NOTA : Les modèles des candélabres seront soumis à l’accord du maitre d’œuvre et seront conforme aux
prescriptions du bordereau de prix.
Localisation :
5.5.
BOITIER ET REGARD DE BRANCHEMENT
Réalisation d’un regard béton, dimensions environ 50 x 50 x 50 ht, avec cadre et trappon fonte125 kN, ou
remplissable suivant sa localisation puis réglage de celui-ci à la côte définitive du revêtement,
Sujétion de liaison soignée avec les fourreaux d’éclairage,
Fourniture et mise en œuvre dans ce regard d’un boîtier de raccordement étanche type boîte
« scotch » ou techniquement équivalent, pour départ et arrivée de plusieurs câbles, suivant plan
de câblage.
Localisation :
6.
GAZ
L’entreprise qui réalisera les travaux d’adduction devra être agréée par les services techniques du GRDF. Les
justificatifs d’agrément devront être fournis avant le commencement des travaux.
6.1.
GENERALITES
6.1.1.
Principe de Distribution
Le raccordement gaz sur le réseau général est à la charge de GRDF.
La fourniture des tubes et des raccords de liaisons ainsi que l’ensemble des coffrets gaz est à la charge de
GRDF.
6.1.2.
Relation avec GRDF
Une réunion de préparation de chantier sera prévue avec :
GRDF
Le Maître d’Ouvrage
AVRIL 2011
Page 37 sur 39
Le bureau d’études fluides chargé de toute la distribution secondaire du gaz
Le bureau d’étude VRD
Cette réunion aura pour but de préciser le planning, les contraintes et exigences de GRDF, le cheminement
exact des réseaux enterrés, la position exacte des coffrets.
6.1.3.
Limites de prestation
6.1.4.
Tous contacts avec GRDF pour mises au point
Pose des canalisations et raccords gaz
Pose des coffrets gaz
Raccordements sur les coffrets gaz
Repérage des compteurs gaz, à fournir à GRDF
Essais de pression des réseaux
Fourniture d’un certificat de conformité gaz
Mise en service en présence de GRDF
Travaux exclus au présent ;
Raccordement gaz sur le réseau général : GRDF
Fourniture de tous les tubes et raccords gaz : GRDF
Fourniture des coffrets gaz : GRDF
GRDF livrera à l’entreprise titulaire du présent toutes les fournitures (tubes, raccords, coffrets)
Canalisation GAZ
Récupération de tous les tubes et raccords gaz auprès de GDF
Pose dans les tranchées des tubes fournis par GRDF : tubes PEHD spéciaux gaz, à bande jaune,
Compris raccordement sur le réseau en attente réalisé par GRDF.
Pose des tés gaz fournis par GRDF : tés PEHD spéciaux gaz ,
Localisation :
Réseau Gaz, à créer, suivant plan.
6.1.5.
Antennes enterrées
Pose dans les tranchées des antennes en tubes fournis par GRDF : tubes PEHD spéciaux gaz, à
bande jaune,
Antennes entre les tés de raccordements et les coffrets, compris cannes de raccordements aux
coffrets.
6.1.6.
Coffrets GAZ
Pose des coffrets fournis par GRDF sur massif béton.
Compris découpe de bordures ou petits murets et de clôture grillagée conservés pour permettre la
pose des coffrets.
sujétions,
Réalisation d’un socle en béton dosé à 350 kg/m3 de CPJ 45 ; Dimensions suivant taille des coffrets.
AVRIL 2011
Page 38 sur 39
Localisation :
Réseau Gaz, à créer, suivant plan.
7.
NOTES DE CALCUL – ESSAIS – REGLAGES- PLANS DE RECOLEMENT
L'entrepreneur sera tenu de vérifier les sections des câbles compte tenu des appareils utilisés et des chutes de tension.
Les choix laissés à l'initiative de l'Entrepreneur feront l'objet soit d'une note explicative, soit d'une note de calcul, soit d'un
plan d'exécution.
Avant la réception administrative des travaux, les contrôles de conformité seront faits par les représentants des services
d'E.DF - G.D.F., du Maître d’Ouvrage, des services de France Télécom.
Pour le réseau électricité, l'entrepreneur établira le dossier de Procédure A qu'il déposera auprès d'EDF.
L'entrepreneur devra fournir tous les plans de récolement correspondant à l'exécution des ouvrages.
Sur les plans seront indiqués tous les accessoires des réseaux (boîtes d'extrémité, de jonction et de dérivation etc…) avec
leurs côtes exactes par rapport à des repères fixes. Les canalisations seront également cotées en profondeur.
Les plans de récolement seront établis au format DXF ou DWG, compatible Autocad version 2000 minimum et seront dans
le système de référence « LAMBERT 93 » et suivant décret N°2006-272 du 03 Mars 2006.
Ces plans seront datés et signés de l'entrepreneur.
Après accord du Maître d'Œuvre, l'Entreprise fournira le support informatique des plans de récolement et 3 tirages papier
pliés au format A4.
Les documents sont à produire dans un délai n'excédant pas 1 mois après la fin des travaux.
Le………………..…, A……………………….
Signature du Candidat
avec mention manuscrite « lu et approuvé »
AVRIL 2011
Page 39 sur 39

F - CCTP Lot réseaux sec - Communauté de Communes du Volvestre

Transcription
