GENIE ELECTRIQUE DE PUISSANCE

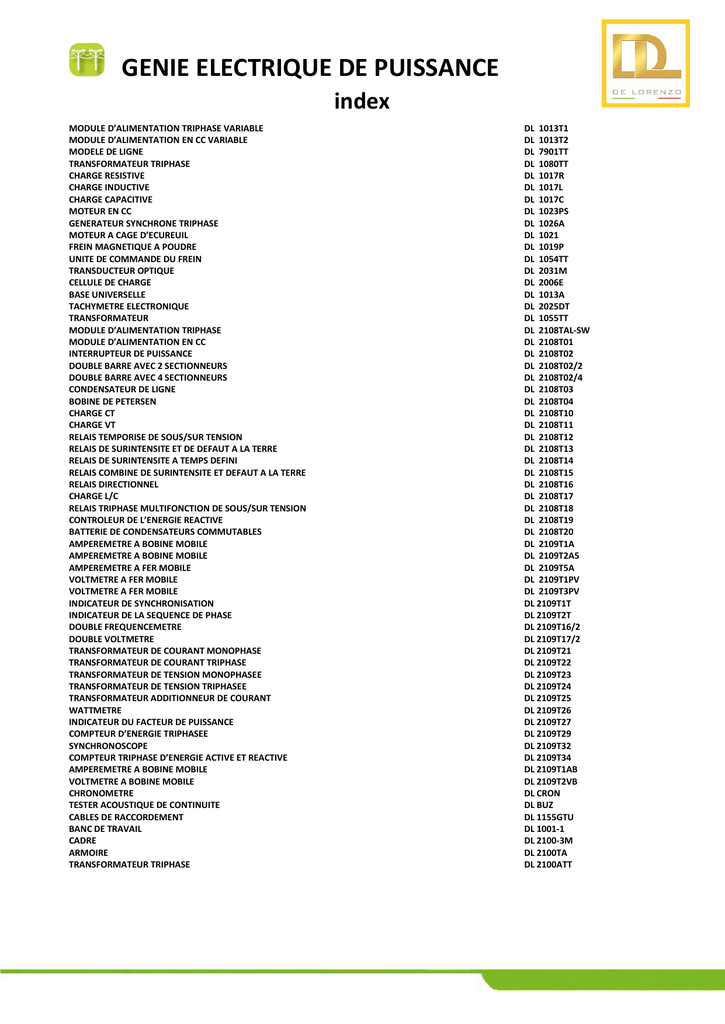

index
MODULE D’ALIMENTATION TRIPHASE VARIABLE
MODULE D’ALIMENTATION EN CC VARIABLE
MODELE DE LIGNE
TRANSFORMATEUR TRIPHASE
CHARGE RESISTIVE
CHARGE INDUCTIVE
CHARGE CAPACITIVE
MOTEUR EN CC
GENERATEUR SYNCHRONE TRIPHASE
MOTEUR A CAGE D’ECUREUIL
FREIN MAGNETIQUE A POUDRE
UNITE DE COMMANDE DU FREIN
TRANSDUCTEUR OPTIQUE
CELLULE DE CHARGE
BASE UNIVERSELLE
TACHYMETRE ELECTRONIQUE
TRANSFORMATEUR
MODULE D’ALIMENTATION TRIPHASE
MODULE D’ALIMENTATION EN CC
INTERRUPTEUR DE PUISSANCE
DOUBLE BARRE AVEC 2 SECTIONNEURS
DOUBLE BARRE AVEC 4 SECTIONNEURS
CONDENSATEUR DE LIGNE
BOBINE DE PETERSEN
CHARGE CT
CHARGE VT
RELAIS TEMPORISE DE SOUS/SUR TENSION
RELAIS DE SURINTENSITE ET DE DEFAUT A LA TERRE
RELAIS DE SURINTENSITE A TEMPS DEFINI
RELAIS COMBINE DE SURINTENSITE ET DEFAUT A LA TERRE
RELAIS DIRECTIONNEL
CHARGE L/C
RELAIS TRIPHASE MULTIFONCTION DE SOUS/SUR TENSION
CONTROLEUR DE L’ENERGIE REACTIVE
BATTERIE DE CONDENSATEURS COMMUTABLES
AMPEREMETRE A BOBINE MOBILE
AMPEREMETRE A FER MOBILE
VOLTMETRE A FER MOBILE
VOLTMETRE A FER MOBILE
INDICATEUR DE SYNCHRONISATION
INDICATEUR DE LA SEQUENCE DE PHASE
DOUBLE FREQUENCEMETRE
DOUBLE VOLTMETRE
TRANSFORMATEUR DE COURANT MONOPHASE
TRANSFORMATEUR DE COURANT TRIPHASE
TRANSFORMATEUR DE TENSION MONOPHASEE
TRANSFORMATEUR DE TENSION TRIPHASEE
TRANSFORMATEUR ADDITIONNEUR DE COURANT
WATTMETRE
INDICATEUR DU FACTEUR DE PUISSANCE
COMPTEUR D’ENERGIE TRIPHASEE
SYNCHRONOSCOPE
COMPTEUR TRIPHASE D’ENERGIE ACTIVE ET REACTIVE
VOLTMETRE A BOBINE MOBILE
CHRONOMETRE
TESTER ACOUSTIQUE DE CONTINUITE
CABLES DE RACCORDEMENT
BANC DE TRAVAIL
CADRE
ARMOIRE
TRANSFORMATEUR TRIPHASE
DL 1013T1
DL 1013T2
DL 7901TT
DL 1080TT
DL 1017R
DL 1017L
DL 1017C
DL 1023PS
DL 1026A
DL 1021
DL 1019P
DL 1054TT
DL 2031M
DL 2006E
DL 1013A
DL 2025DT
DL 1055TT
DL 2108TAL‐SW
DL 2108T01
DL 2108T02
DL 2108T02/2
DL 2108T02/4
DL 2108T03
DL 2108T04
DL 2108T10
DL 2108T11
DL 2108T12
DL 2108T13
DL 2108T14
DL 2108T15
DL 2108T16
DL 2108T17
DL 2108T18
DL 2108T19
DL 2108T20
DL 2109T1A
DL 2109T2A5
DL 2109T5A
DL 2109T1PV
DL 2109T3PV
DL 2109T1T
DL 2109T2T
DL 2109T16/2
DL 2109T17/2
DL 2109T21
DL 2109T22
DL 2109T23
DL 2109T24
DL 2109T25
DL 2109T26
DL 2109T27
DL 2109T29
DL 2109T32
DL 2109T34
DL 2109T1AB
DL 2109T2VB
DL CRON
DL BUZ
DL 1155GTU
DL 1001-1
DL 2100-3M
DL 2100TA
DL 2100ATT
Introduction
Ce simulateur a été conçu pour fournir aux étudiants une connaissance complète des Installations
Electriques. Il est composé d’une série de modules pour la simulation des différents sous-systèmes qui
composent un système électrique complet, depuis la génération de l’énergie jusqu’à son utilisation.
Les composants à haute tension ont été revus à la baisse pour des raisons évidentes: une ligne de
transmission d’énergie réelle de 380 kV est représentée par une ligne de 380 V dans le laboratoire.
Cependant, le même équipement industriel à basse tension qui est normalement employé dans les
systèmes réels est utilisé dans ce laboratoire.
Le simulateur peut être subdivisé en quatre principales parties d’étude:
 Génération de l’Energie
 Transmission et Distribution de l’Energie
 Techniques de Protection
 Utilisation de l’Energie
Dans la section Génération de l’Energie on étudie un alternateur bipolaire. Un moteur courant continu à
excitation dérivée est employé comme moteur principal.
Pour déterminer certaines caractéristiques de la machine synchrone, on reproduit la soi-disant situation de
fonctionnement isolé.
Celui-ci est un mode de fonctionnement dans lequel le générateur alimente un seul abonné.
Par la suite, on assemble différents circuits de synchronisation et on étudie la réaction de la machine dans
un système à tension-constante et à fréquence-constante.
Dans cette situation, la tension et la fréquence sont prédéterminées par le système et ont des valeurs
constantes.
Dans la section Transmission et Distribution de l’Energie on analyse un transformateur à trois
enroulements.
Un modèle d’une ligne aérienne à haute tension est, donc, utilisé pour étudier les caractéristiques à
différentes conditions de charge.
Les configurations du circuit sont réalisées de façon à permettre la démonstration de différentes
connexions du neutre dans le système de réseau triphasé. On simule, également, des court-circuit
asymétriques et on analyse la composition réactive de l’énergie.
Dans la section Techniques de Protection on étudie les transformateurs de mesure qui sont employés pour
réduire les valeurs du courant et de la tension de sorte à pouvoir les mesurer de façon sûre et économique.
Ensuite, on analyse les procédés les plus employés dans la technologie de protection et on étudie les relais
les plus employés (relais de sous/sur tension, relais de surintensité à temps défini et inverse, relais de
défaut de mise à la terre, etc.).
Enfin, on analyse le contrôle de la surtension, sous-tension et de défaut de mise à la terre et la protection
contre le court-circuit des lignes à haute tension.
Dans la section Emploi de l’Energie on traite des problèmes qui se réfèrent à la compensation de l’énergie
réactive et les méthodes ainsi que les appareillages relatifs à la mesure de l’énergie électrique en courant
alternatif et dans les réseaux triphasés: les compteurs à induction de l’énergie active et réactive et les
compteurs de demande maximum.
Génération de l’Energie
Dans le secteur de l’alimentation électrique le courant
triphasé est apparu comme la forme la plus simple
d’énergie, tant en termes de transmission que
d’universalité d’application. En fait, le courant triphasé
peut être transmis à un niveau de tension convenable
pour la distance, en outre il est idéal pour être utilisé par
les abonnés.
Le problème majeur est que l’énergie électrique ne
peut pas être emmagasinée en grandes quantités,
et, par conséquent, elle doit être produite au même
moment où l’abonné en a besoin.
L’énergie électrique est produite presque
exclusivement au moyen de machines synchrones à
haute puissance, ou alternateurs, dont la
conception de construction dépend du type de
moteur principal (normalement à vapeur, gaz ou
eau). Donc, si on suppose que le générateur
synchrone soit connecté en parallèle avec un
système à tension-constante et à fréquenceconstante, sa vitesse doit être nominale, tandis que
la tension d’excitation doit être augmentée de zéro
jusqu’à ce que la tension de stator rejoigne le
même niveau du réseau.
Cela est possible seulement quand la relation de
phase et la séquence des deux tensions sont en
accord. Ce procédé, très connu, est appelé
synchronisation.
Dans cette section un alternateur bipolaire est
étudie. Un moteur en courant continu avec
excitation dérivée est utilisé comme moteur
principal.
Pour déterminer ses caractéristiques, la machine
synchrone est actionnée en fonctionnement soidisant isolé. Dans ce cas de configuration, le
générateur fournit de l’énergie à un abonné unique.
Le générateur prédétermine l’amplitude de la
tension et celle de la fréquence.
Dans la seconde partie des expériences, on monte
différents circuits de synchronisation et on étudie la
réponse de la machine dans un système à
fréquence-constante et à tension-constante. Ici, la
tension et la fréquence sont prédéterminées par le
système et ont des valeurs constantes.
Alternateur et opération de parallèle - GTU101.1
Module d’alimentation en CC variable
DL 1013T2
Charge résistive
DL 1017R
Charge inductive
DL 1017L
Charge capacitive
DL 1017C
Moteur en CC
DL 1023PS
Générateur synchrone triphasé
DL 1026A
Transducteur optique
DL 2031M
Base Universelle
DL 1013A
Tachymètre électronique
DL 2025DT
Transformateur pour expériences
DL 1055TT
Module d’alimentation triphasé
DL 2108TAL-SW
DL 2108T01
Interrupteur de puissance
DL 2108T02
Ampèrem. à fer mobile (100-500-1000mA) DL 2109T1A
Ampèrem. à fer mobile (1.25-2.5A)
DL 2109T2A5
Voltmètre à fer mobile (600V )
DL 2109T1PV
Indicateur de synchronisation
DL 2109T1T
Indicateur de séquence de phase
DL 2109T2T
Fréquencemètre double
DL 2109T16/2
Voltmètre double (250-500V )
DL 2109T17/2
Wattmètre
DL 2109T26
Compteur du facteur de puissance
DL 2109T27
Synchronoscope
DL 2109T32
Ampèrem. à bobine mobile (100-1000mA) DL 2109T1AB
Voltmètre à bobine mobile (15-30V )
DL 2109T2VB
Câble de raccordement
DL 1155GTU
Accessoire: Table
DL 1001-1
Accessoire: Cadre
DL 2100-3M
Accessoire: Armoire
DL 2100TA
Pour les pays où la tension de réseau est différente de 380V:
Transformateur triphasé
DL 2100ATT
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
Expériences
• détermination de la résistance effective des enroulements de stator et
•
•
•
•
•
•
•
•
•
•
•
•
•
d’excitation de l’alternateur
détermination des pertes mécanique et en fer de l’alternateur
relevé de la courbe à vide à différentes vitesses
détermination des pertes ohmique et des pertes de l’alternateur
relevé de la courbe de court-circuit à différentes vitesses
calcul de la réactance synchrone
relevé de la réponse de l’alternateur fonctionnant avec excitation et
vitesse constantes sous différents types de charge
relevé des caractéristiques de réglage à différents facteurs de puissance
détermination du rendement conventionnel de l’alternateur en
employant les résultats des essais à vide et en court-circuit
familiarisation avec les différents circuits à lampes employés pour
connecter un alternateur
en parallèle à un système à tension-constante et à fréquence-constante
parallèle en employant un synchronoscope
réponse de l’alternateur du système à tension-constante et à fréquenceconstante
relevé des V-courbes (courbe de Mordey) du moteur synchrone
Transmission et Distribution de l’Energie
Un avantage significatif de la technologie triphasée en
courant alternatif sur la technologie en courant continu
est que l’énergie électrique peut être engendrée
économiquement en grandes centrales, transportée sur
de longues distances à haute tension avec peu de perte
d’énergie et finalement rendue disponible aux abonnés
selon leur besoins.
Ceci est possible au seul moyen des transformateurs. Ils
transforment et adaptent la tension du générateur à celle
des systèmes à tension élevée et très élevée, pour
échange d’énergie entre réseaux, pour réduire la tension
jusqu’au niveau moyen de tension et pour alimenter les
réseaux à basse tension.
Dans ce laboratoire on étudie un transformateur à trois
enroulements, composés de trois pôles individuels avec
différentes possibilités de connexion sur le côté primaire
et tension secondaire variable. Le troisième enroulement
(enroulement tertiaire) est conçu comme enroulement
stabilisateur delta, nécessaire en présence de charges
asymétriques.
Les lignes aériennes sont principalement utilisées pour
transmettre l’énergie électrique à partir des centrales
jusqu’aux consommateurs finaux. Toutefois, dans les
zones densément peuplées, l’énergie ne peut pas être
fournie que par l’intermédiaire de câbles.
Le terme générique « ligne » signifie à la fois lignes
aériennes et câbles.
Aujourd’hui, l’alimentation publique en énergie se fait
presque sans exceptions au moyen de courant triphasé à
de 50 ou 60 Hz selon le pays. En raison du déphasage des
trois courants dans un système triphasé, qui crée un
champ magnétique, son utilisation par l’abonné est
idéale. En outre, les systèmes triphasé fournissent à
l’abonné deux différents niveaux de tension qui lui
permettent une installation économique de son
appareillage.
Dans ce laboratoire on emploie un modèle triphasé d’une
ligne aérienne de transmission d’énergie longue de 360
km, avec une tension de 380 kV et un courant de 1000 A,
le facteur d’échelle étant de 1 pour 1000.
Les caractéristiques de la ligne sont étudiées sous
différentes conditions de charge. Les configurations du
circuit sont donc réalisées pour la démonstration de
différentes connexions du neutre dans les systèmes de
réseau triphasé. On simule aussi des courts-circuits
asymétriques. On aborde, enfin, les problèmes qui
concernent la compensation de l’énergie réactive.
Les réseaux de transmission demandent une multitude de
lignes et de transformateurs ainsi que l’appareillages de
connexion correspondant et les sous-stations.
A cause de la grande importance de l’énergie électrique,
une attention particulière est requise pour garantir le
fonctionnement des dispositifs de transmission.
Différents niveaux de tension sont utilisés pour la
transmission de l’énergie; les niveaux sont déterminés en
considérations de la quantité d’énergie et la distance; plus
les tensions de transmission sont hautes, moins les courants
et les pertes de transmission sont élevés. Toutefois, on doit
pas perdre de vu que les coûts d’exploitation du réseau
augmentent avec l’augmentation de la tension.
Plusieurs calculs doivent être effectués pour déterminer la
configuration optimale du réseau. Dans ce laboratoire on
analyse les circuits de base des études d’ingénieur de
l’énergie, les connexions en série et en parallèle des
appareillages (lignes, transformateurs) ainsi que les circuits
de conversion des connexions à triangle aux connexions à
étoile et vice-versa. Enfin, on étudie aussi les barres, les
sectionneurs, les interrupteurs du circuit de puissance, les
transformateurs de tension et de courant, ceux-ci sont, en
fait, parmi les composants les plus importants d’une station
de commutation.
Transformateur triphasé - GTU102.1
• détermination du groupe vecteur du transformateur
triphasé
• détermination du rapport de transformation de la tension
du transformateur fonctionnant à vide
• détermination du rapport de transformation du courant
du transformateur fonctionnant en court-circuit
• détermination des grandeurs du circuit équivalent basées
•
•
•
•
•
•
sur l’énergie active et réactive absorbées
mesure de l’effet du type et quantité de charge sur la
prestation de la tension secondaire
détermination du rendement du transformateur
étude de l’impédance zéro du transformateur triphasé
avec différents modes de connexion
examen de la capacité de charge du côté secondaire en
employant une charge monophasée avec différents
moyens de connexion sur le côté primaire
détermination de l’influence de l’enroulement de
stabilisation à triangle
détermination de la possibilité d’employer un
transformateur triphasé comme autotransformateur
Modèle de ligne aérienne - GTU102.2
• étude sur l’effet de la compensation parallèle sur la
• mesure des tensions dans le fonctionnement à vide
• idée de capacité de fonctionnement
• modèle de ligne avec capacité de fonctionnement
stabilité de tension à la charge et les pertes de
transmission de la ligne
• étude de l’effet de la compensation série sur la stabilité
de tension à la charge
• emploi des techniques de mesure pour déterminer
l’impédance de la séquence à phase zéro du modèle de
ligne aérienne et comparaison de ce valeur avec le
théorique
augmentée
• mesure du courant et relation de la tension d’une
•
•
•
•
•
•
•
ligne aérienne en fonctionnement de charge adaptée;
interprétation des termes: impédance de l’onde
caractéristique, fonctionnement en retard et en
avance, rendement et pertes de transmission
mesure et interprétation des rapports de courant et
de tension d’une ligne de transmission pendant un
court-circuit triphasé
mesure et interprétation des rapports de courant et
de tension d’une ligne de transmission avec charges
mélangées ohmique-inductives et charges purement
inductives
étude de performance d’une ligne de transmission
avec connexion isolée du neutre dans le cas d’une
panne due au défaut de mise à la terre
mesure du courant de défaut de mise à la terre et
l’augmentation de tension dans les phases avec la
panne
détermination de l’inductance d’un neutralisateur de
défaut de mise à la terre pour le modèle de ligne
aérienne
étude de performance d’une ligne de transmission
avec une panne et comparaison des valeurs de
courant avec cellules qu’on a déterminé pendant le
défaut de mise à la terre avec système isolé du neutre
mesure des courants de panne de courts-circuits
asymétriques et comparaison des résultats avec ceux
pour une panne triphasée
Module d’alimentation triphasée variable
DL 1013T1
Modèle de ligne
DL 7901TT
DL 1080TT
Charge résistive
DL 1017R
Charge inductive
DL 1017L
Charge capacitive
DL 1017C
Module d’alimentation triphasée
DL 2108TAL-SW
DL 2108T02
Double barre avec 2 sélectionneurs
DL 2108T02/2
Double barre avec 4 sélectionneurs
DL 2108T02/4
Condensateur de ligne
DL 2108T03
Bobine de Petersen
DL 2108T04
Amp. à bobine mobile (100-500-1000mA)
DL 2109T1A
Ampèremètre à bobine mobile (1.25-2.5A)
DL 2109T2A5
Voltmètre à fer mobile (600V )
DL 2109T1PV
Voltmètre à fer mobile (125-250-500V )
DL 2109T3PV
Wattmètre
DL 2109T26
DL 2109T27
Câbles de raccordement
DL 1155GTU
Accessoires: Table
DL 1001-1
Accessoires: Cadre
DL 2100-3M
Accessoires: Armoire
DL 2100TA
DL 2100ATT
Connexion en série et en parallèle de lignes HV GTU102.3
• mesure de la distribution de la tension dans la connexion en
série de deux lignes sans capacité de fonctionnement.
série de deux lignes avec capacité de fonctionnement
parallèle de deux lignes sans capacité de fonctionnement
parallèle de deux lignes avec capacité de fonctionnement
Système de barres - GTU102.4
• fonctionnement d’une station de commutation avec deux
barres et tensions différentes
• barres de transfert avec interruption de l’alimentation de
l’abonné
• couplage des barres et transfert sans interruption de
l’alimentation de l’abonné
• séquence de commutation pour
interrupteurs du circuit de puissance
sélectionneurs
GTU102.1
GTU102.2
GTU102.3
GTU102.4
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
TOTAL
1
1
2
1
1
1
1
1
2
1
1
1
2
1
1
1
2
1
1
2
1
1
1
1
1
4
1
1
2
1
1
3
2
3
2
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
2
1
1
2
2
2
3
2
3
3
2
3
et
Techniques de Protection
En énergie électrique les tensions sont constamment
mesurées et examinées pour assurer qu’elles ne
dépassent pas certaines limites.
Ces valeurs sont nécessaires pour fournir information
constante sur l’état du système, pour déterminer la
quantité d’énergie fournie à l’abonné et pour interrompre
rapidement sections de réseau défectueuses en cas de
panne.
Généralement, les valeurs de courant et de tension sont
si hautes qu’elles ne peuvent pas être mesurées
directement et des transformateurs spéciaux sont
employés pour réduire ces valeurs à un niveau qui peut
être mesuré de façon sûre et économique.
Dans ce laboratoire on étudie les transformateurs de
courant et de tension monophasés et triphasés.
Mais, un sujet très important doit également être
envisagée, ce relatif à la protection des systèmes
d'alimentation électrique, afin d'éviter que tout défaut
pourrait se propager à travers le réseau et provoquer un
effondrement de l'ensemble du système d'alimentation.
En cas de court-circuit, par exemple, les très forts courants
de défaut produits peuvent détruire des parties du
système et pourrait même souvent en danger la vie
d'êtres humains.
Pour ces raisons, on développe dans la zone de
distribution de l’énergie électrique des systèmes de
protection spéciaux, qui doivent réagir promptement en
cas de panne.
Une tâche fondamentale du système de protection est de
reconnaître le composant endommagé et, si possible, de
débrancher seulement ce composant de façon que la
distribution d’énergie restante peut être maintenue.
En ce laboratoire on analyse différents relais de
protection; relais de sous/sur tension à temps, relais de
surintensité à temps défini, relais de surintensité à temps
inverse, relais de défaut de mise à la terre, etc.).
Donc, une attention particulière est portée au problème
de la protection de la ligne à haute tension, avec
discussions sur les critères de décision à prendre sur le
système de protection le plus adéquat à utiliser.
Des expériences sur la surveillance de la surtension et
sous-tension, protection de court-circuit et de surveillance
de défaut de mise à la terre complètent l’analyse de ce
problème très important.
Transformateurs de mesure - GTU103.1
• détermination du rapport de transformation d’un transformateur de
courant pour différents courants primaires et étude de l’influence de la
charge sur le rapport de transformation
• explication des termes: faute de rapport de défaut de mise à la terre,
classe de précision et de performance
• essai sur la performance du transformateur de courant en surintensité
• assemblage du circuit transformateur de courant commun pour la
mesure sur le réseau triphasé
• mesure du courant à séquence de phase zéro d’un système triphasé
• mesure sur un transformateur additionneur de courant
• démonstration du principe de protection différentiel
• détermination du rapport de transformation d’un transformateur de
tension pour différentes tensions primaires et étude de l’influence de la
charge sur le rapport de transformation
• explication des termes: défaut de rapport (défaut de tension) et classe de
précision
• assemblage du circuit transformateur commun de tension pour la
mesure dans le réseau triphasé
• mesure de la tension résiduelle dans un système triphasé avec une
panne de défaut de mise à la terre
• assemblage d’un circuit transformateur commun de tension en
connexion à triangle ouvert
• mesure des trois tensions de ligne avec charges symétriques et
asymétriques
Relais de protection - GTU103.2
• connexion d’un relais de sous/sur tension dans un réseau triphasé et
étude sur son comportement par rapport à sous et sur tensions
• détermination de son rapport de reset
• mesure de son temps de fonctionnement
• connexion d’un relais de surintensité à temps défini dans un réseau
•
•
•
•
•
•
•
Protection de la ligne HV - GTU103.3
• démonstration de comment un relais de sous/sur tension à
temps examine la protection d’une charge contre la sous- et
surtension
• démonstration de la protection d’une ligne de transmission
connectée dans un réseau mis à terre, quand il y a un courtcircuit triphasé, biphasé ou monophasé
• démonstration de comment un relais de défaut de mise à la
terre examine la ligne de transmission pour une panne de
défaut de mise à la terre dans un réseau avec neutre isolé
•
•
•
•
triphasé et étude de son comportement par rapport à différents
réglages
détermination de son rapport de reset
mesure de son temps de fonctionnement
connexion d’un relais de surintensité à temps inverse dans un réseau
triphasé et étude de son comportement par rapport à différents
réglages
mesure de son temps de fonctionnement
étude du relais de défaut de mise à la terre
détermination du temps d’intervention
démonstration d’un alarme de défaut de mise à la terre dans un réseau
triphasé
réaction aux soi-disant défauts à la terre transitoires
étude d’un relais directionnel pour panne de défaut de mise à la terre
pour courants effectifs et sur la direction de fonctionnement
étude sur le comportement d’un relais combiné de surintensité et de
panne de défaut de mise à la terre connecté dans un réseau triphasé
mis à terre
démonstration de comment travaille l’entrée de bloc externe
GTU103.1
GTU103.2
1
1
GTU103.3
TOTAL
DL 1013T1
1
Modèle de ligne
DL 7901TT
DL 1080TT
Charge résistive
DL 1017R
1
Transformateur pour expériences
DL 1055TT
1
DL 2108TAL-SW
1
1
1
DL 2108T02
1
1
1
Charge CT
DL 2108T10
1
1
Charge VT
DL 2108T11
1
1
Relais de sous/surtension à temps
DL 2108T12
1
Relais de surintensité à temps inverse
DL 2108T13
1
Relais de surintensité à temps défini
DL 2108T14
1
Relais combine de surintensité & panne à la terre
DL 2108T15
1
1
Relais directionnel monophasé
DL 2108T16
1
1
Charges L/C
DL 2108T17
1
1
Relais triphasé multifonction de sous/sur tension
DL 2108T18
1
Ampèremètre à bobine mobile (100-500-1000mA)
DL 2109T1A
DL 2109T2A5
Ampèremètre à fer mobile (5A)
DL 2109T5A
2
DL 2109T3pV
4
Transformateur de courant monophasé
DL 2109T21
1
1
Transformateur de courant triphasé
DL 2109T22
1
1
Transformateur de tension monophasé
DL 2109T23
1
1
Transformateur de tension triphasé
DL 2109T24
1
Transformateur additionneur de courant
DL 2109T25
1
Tester acoustique de continuité
DL BUZ
1
Chronomètre
DL CRON
1
DL 1155GTU
1
1
1
1
Accessoires: Table
DL 1001-1
1
1
1
1
Accessoires: Cadre
DL 2100-3M
2
2
2
2
DL 2100TA
1
1
1
1
DL 2100ATT
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
4
1
1
1
2
1
1
1
1
4
1
1
1
1
1
Emploi de l’Energie
Les consommateurs d’énergie, en particulier les grands comme
les installations industrielles, sont désormais obligés, par
contrat ou pour raisons économiques, de fournir une
compensation d’énergie réactive pour leur équipement.
Si l’abonné refuse d’installer un dispositif de compensation, les
firmes qui fournissent l’énergie installent des compteurs
d’énergie réactive et l’énergie réactive ainsi mesurée doit être
payée.
Cependant, même modernes et efficaces, les dispositifs de
compensation perturbent souvent les composants du réseau en
générant du courant harmonique.
En effet, les condensateurs de compensation et les
transformateurs d’alimentation ou le réseau d’alimentation
forment un circuit oscillant parallèle qui peut entrainer des
résonances en causant des dommages à toutes les installations
adjacentes du réseau.
Les sujets relatifs à la compensation de l’énergie réactive et aux
contrôleurs de l’énergie réactive sont traités dans ce laboratoire.
Enfin, le laboratoire traite également le problème de la mesure
de l’énergie active et réactive aussi. Des compteurs à induction
sont généralement employés pour mesurer l’énergie électrique
en courant cc et en réseaux triphasés.
Ces compteurs fournissent, premièrement, la base de calcul
des coûts de l’énergie pour l’abonné et permettent en second
lieu aux firmes qui fournissent l’énergie de reconnaître
rapidement la nécessité d’étendre ou de modifier le réseau
d’alimentation. Ces arguments sont analysés théoriquement et
pratiquement.
Amélioration du facteur de puissance - GTU104.1
• démonstration de l’opération manuelle sur le contrôle de l’énergie
réactive aux différentes charges inductives
• démonstration de l’opération sur le contrôle de l’énergie réactive
aux différent charges inductives et à différentes sensibilités
Compteurs d'énergie et tarifs - GTU104.2
• démonstration de la mesure de la consommation d’énergie active
• démonstration de la mesure de la consommation d’énergie
réactive
• détermination de la constante des instruments
• démonstration de la mesure de la demande maximum
• démonstration d'opération de coupure de la charge
GTU104.1
GTU104.2
Charge résistive
DL 1017R
1
Charge inductive
DL 1017L
1
Moteur triphasé à cage d’écureuil
DL 1021
1
Frein magnétique à poudre
DL 1019P
1
Unité de contrôle du frein
DL 1054TT
1
Cellule de charge
DL 2006E
1
DL 2031M
1
Base universelle
DL 1013A
1
DL 2108TAL-SW
1
DL 2108T02
Contrôleur de l’énergie réactive
DL 2108T19
1
Batterie des condensateurs commutables
DL 2108T20
1
DL 2109T2A5
2
DL 2109T3PV
Wattmètre
DL 2109T26
1
DL 2109T27
1
Wattmètre triphasé
DL 2109T29
1
Compteur triphasé d'énergie active et réactive
DL 2109T34
1
Chronomètre
DL CRON
1
DL 1155GTU
1
1
Accessoires: Table
DL 1001-1
1
1
Accessoires: Cadre
DL 2100-3M
2
2
DL 2100TA
1
1
DL 2100ATT
1
1
1
1
1
1
2
Sommaire
GTU101 Génération
DL 1013T1
Module d’alimentation en courant continu variable
DL 1013T2
Modèle de ligne
DL 7901TT
DL 1080TT
Charge résistive
DL 1017R
Charge inductive
DL 1017L
Charge capacitive
DL 1017C
Moteur en CC
DL 1023PS
DL 1026A
Moteur à cage d’écureuil
DL 1021
DL 1019P
Unité de commande du frein
DL 1054TT
Cellule de charge
DL 2006E
DL 2031M
Base universelle
DL 1013A
Tachymètre électronique
DL 2025DT
Transformateur
DL 1055TT
DL 2108TAL-SW
Module d’alimentation variable en CC
DL 2108T01
Disjoncteur de puissance
DL 2108T02
Double barre avec 2 sectionneurs
DL 2108T02/2
DL 2108T02/4
DL 2108T03
Bobine de Petersen
DL 2108T04
Charge CT
DL 2108T10
Charge VT
DL 2108T11
Relais temporisé de sous/sur tension
DL 2108T12
Relais de surintensité à temps inverse
DL 2108T13
Relais de surintensité à temps define
DL 2108T14
Relais combine de surintensité & panne à terre
DL 2108T15
Relais directionnel monophasé
DL 2108T16
Charge L/C
DL 2108T17
DL 2108T18
Contrôleur de l’énergie réactive
DL 2108T19
Batterie de condensateur commutable
DL 2108T20
Ampèremètre à bobine mobile (0‐1000mA)
DL 2109T1A
Ampèremètre à bobine mobile (1,25‐2.5A)
DL 2109T2A5
Ampèremètre à fer mobile (5A)
DL 2109T5A
Voltmètre à fer mobile (600V)
DL 2109T1PV
Voltmètre à fer mobile (125‐250‐500V)
DL 2109T3PV
DL 2109T1T
Indicateur de la séquence de phase
DL 2109T2T
Double fréquencemètre
DL 2109T16/2
Double voltmètre (250‐500V)
DL 2109T17/2
DL 2109T21
DL 2109T22
DL 2109T23
DL 2109T24
DL 2109T25
Wattmètre
DL 2109T26
DL 2109T27
Compteur d’énergie triphasée
DL 2109T29
Mesureur triphasé d’énergie active et réactive
DL 2109T34
Synchronoscope
DL 2109T32
Ampèremètre à bobine mobile (100‐1000mA)
DL 2109T1AB
Voltmètre à bobine mobile (15‐30V)
DL 2109T2VB
DL BUZ
Chronomètre
DL CRON
DL 1155GTU
Accessoires: Table
DL 1001-1
Accessoires: Cadre
DL 2100-3M
DL 2100TA
DL 2100ATT
GTU102 Transmission
GTU103 Protection
1
1
2
1
1
1
1
1
1
1
GTU104 Utilisation
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
4
3
2
2
4
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
1
3
1
2
3
4
1
2
2
4
1
1
1
1
1
1
1
1
1
1
1
1
2
1
2
1
1
1
1
1
1
1
1
2
1
1
1
2
1
1
1
1
1
2
1
1
1
1
TOTAL
Module d’alimentation triphasé variable
DL 1013T1
Module d’alimentation triphasé variable apte pour alimenter
machines en CA.
 Interrupteur générale magnétothermique différentiel, 16 A,
30 mA
 Bouton-poussoir d’émergence contrôlé par clé
 Poussoirs de démarrage et d’arrêt
 Disjoncteur du circuit de protection du moteur: de 6,3 à 10 A
 Ampèremètre numérique et voltmètre numérique
 Sortie en CA: 3 x 0 ...380 V, 8 A
La tension de sortie est réglable au moyen d’un
transformateur variable avec poignée et échelle marquée 0
... 100%.
Tension d'alimentation: triphasé de réseau.
DL 1013T2
Module d’alimentation en courant continu variable pour
alimenter les machines en courant continu.
 Interrupteur générale magnétothermique différentiel 16 A,
30 mA
 Bouton-poussoir d’émergence contrôlé par clé
 Poussoirs de démarrage et d’arrêt
 Disjoncteur du circuit de protection du moteur: de 6,3 à 10 A
 Ampèremètre numérique et voltmètre numérique
 Sortie en CC: 0 ... 240 V, 8 A
La tension de sortie est réglable au moyen d’un
transformateur variable avec poignée et échelle marquée 0 ...
100%.
Tension d'alimentation: triphasé de réseau.
Modèle de Ligne
DL 7901TT
Modèle d’une ligne aérienne de transmission de l’énergie
longue 360 km, tension 380 kV et courant 1000 A.
Facteur d’échelle: 1:1000
Résistance de ligne: 13 Ω
Inductance de ligne: 290 mH
Capacité mutuelle: 1 μF
Capacité envers terre: 2 μF
Résistance de terre: 11 Ω
Inductance de terre: 250 mH
DL 1080TT
Transformateur triphasé pour alimenter un modèle de ligne
de transmission à 380 kV avec facteur d’échelle 1:1000
Primaire: 3 x 380 V enroulements avec prise à 220 V
 connexion à étoile ou delta
Secondaire: 3 x 220 V enroulements avec prise à +5%, -5%, 10%, -15%
 connexion à étoile pour 3 x 380 V
 différentes connexions à étoile possibles
 puissance nominale: 800 VA
Tertiaire: enroulement 3 x 220 V
 connexion delta pour stabiliser la troisième harmonique de
tension
 puissance nominale: 266 VA
Charge résistive
Charge inductive
DL 1017R
DL 1017L
Composée de trios résistances avec possibilité de
connexion à étoile, à triangle et en parallèle, commandé
de trois interrupteurs avec sept positions chacun.
Max. énergie dans la connexion monophasée ou
triphasée: 1200 W
Tension nominale: 380/220 V Y/D
Tension nominale en monophasée: 220 V
Composée de trois inductances, avec possibilité de
connexion à étoile, à triangle et en parallèle,
commandée par trois interrupteurs avec sept positions
chacun.
Max. énergie réactive dans la connexion monophasée
ou triphasée: 900 VAr
Charge capacitive
Moteur en CC
DL 1023PS
DL 1017C
Composée de trois batteries de condensateurs avec
possibilité de connexion à étoile, à triangle et en
parallèle commandée par trois interrupteurs avec sept
positions chacun.
Max. énergie réactive dans la connexion monophasée
ou triphasée: 825 VAr
Moteur en CC à excitation dérivée.
Puissance: 1.8 kW
Tension: 220 V
Vitesse: 3000 rpm
Tension d’excitation: 170 V
DL 1026A
Machine avec inducteur lisse et enroulement
d’armature triphasé pour fonctionner comme
alternateur ou moteur synchrone.
Alternateur: 1.1 kVA
Moteur: 1 kW
Tension: 220/380 V D/Y
Courant: 2.9/1.7 A
Vitesse: 3000 rpm
Enroulement pour l’excitation CC
DL 1019P
Frein électromagnétique apte pour essayer les moteurs
du laboratoire.
Puissance nominale: 1.1 kW at 3000 rpm
Vitesse maximum: 4000 rpm
Complet de niveau à bulle d’air, bras, poids et
contrepoids pour la mesure du couple et transducteur
optique.
Possibilité de monter une cellule de charge.
Le frein comprend un ventilateur de refroidissement
axial alimenté avec la tension du réseau.
Moteur à cage d’écureuil
DL 1021
Moteur à induction avec enroulement statorique
triphasé et cage d’écureuil noyée dans le rotor.
Puissance: 1.1 kW
Tension: 220/380 V D/Y
Courant: 4.3/2.5 A D/Y
Vitesse: 2870 rpm, 50 Hz
Unité de commande du frein
DL 1054TT
Unité de commande pour le frein à poudre. Elle permet
de mesurer la vitesse de rotation et le couple développé
d’un moteur électrique. Elle fournit aussi la tension
d’excitation pour le frein. La vitesse et le couple sont
visualisés par des instruments; elle a aussi des sorties
analogiques.
Section de vitesse: 40 instruments de division, classe 1.5
gammes: 2000 - 4000 - 6000 rpm, avec interrupteur
Section du couple: 50 instruments de division, classe 1.5
gamme: 10 - 20 Nm, avec interrupteur
Section d’alimentation du frein:
Sortie: de 0 à 20 Vcc, 1 A
Tension d’alimentation: 230 V, 50/60 Hz
Cellule de charge
DL 2031M
DL 2006E
Pour mesurer la vitesse de rotation au moyen d’un
interrupteur optique avec disque à fente codé, employé
aussi pour mesures stroboscopiques. Complet avec
prise de transmission du signal interne au tachymètre
électronique et apte pour être assemblé sur les
machines du laboratoire.
Cellule de charge avec portée de 150 N, qui doit être
assemblée sur l’unité du frein pour la mesure du couple
mécanique.
Base universelle
Tachymètre électrique
DL 1013A
Structure en alliage de duralumin assemblée sur des
pieds en gomme anti-vibration, équipée de guides de
glissement pour fixer une et deux machines. Complète
de protection du joint de couplage. Fournie de dispositif
de blocage du rotor à boucles pour essai de courtcircuit.
DL 2025DT
Instrument analogique portable qui, couplé à un
transducteur optique de vitesse, permet de mesurer la
vitesse de rotation des machines électriques.
Gamme: de 0 à 1500, 3000, 6000 rpm, avec signaux qui
viennent des transducteurs optiques standard
Précision: 1.5 %
Alimentation: monophasée de réseau
Transformateur pour expérimentations
DL 1055TT
Transformateur avec poignée tournante pour alimenter
un set de tensions monophasées. Il est aussi possible
d’obtenir trois tensions fluctuantes monophasées au
moyen d’un transformateur d’isolement. Equipé d’un
pont redresseur de tension en courant continu.
Sorties:
Monophasé: 0 ... 250 V / 3 A
Monophasé à basse tension:
 0 ... 42 V / 3 A fluctuant ou
 0 ... 24 V / 6 A fluctuant ou
 0 ... 12 V / 12 A fluctuant
Tension en CC: pont redresseur de tension à 25 A pour
toutes les gammes
Protection de sortie:
2 interrupteurs thermomagnétiques, 3.5 A et 0.8 A
Module d’alimentation en CC
DL 2108T01
Apte pour effectuer quelques essais sur les machines
électriques en partant de 0 V en remplaçant les
rhéostats d’excitation.
Sortie: de 0 à 220 V, 0.6 A
DL 2108TAL-SW
Module d’alimentation pour connexion triphasée avec
interrupteur de réseau à 4 pôles.
Disjoncteur du circuit de dispersion envers
masse fonctionnant avec courant à 25A,
sensibilité de 30mA
Interrupteur de protection du moteur à pôle triple: de
6,3 à 10 A.
Lampe témoin pour indiquer le courant triphasé.
Sortie à 5 terminaux de sécurité: L1, L2, L3, N et PE.
DL 2108T02
Interrupteur de puissance triphasé avec contact
auxiliaire normalement fermé.
Capacité de contact de charge: 400 Vca, 3 A
Alimentation: monophasée du réseau
DL 2108T02/2
DL 2108T02/4
Bobine de Petersen
DL 2108T03
DL 2108T04
Condensateurs triphasés en connexion à étoile avec
exactement la moitié de la capacité de fonctionnement
du modèle de la ligne de transmission à 380 kV avec une
longueur de 360 km.
Capacité: 3 x 2.5 μF, 450 Vca
Inductance avec 20 prises intermédiaires pour
compensation de la panne à terre dans les lignes de
transmission.
Inductance: 0.005 ... 2 H
Tension nominale: 220 V
Courant nominale: 0.5 A
Charge CT
DL 2108T10
Charge pour le transformateur de courant monophasé
qui consiste en deux résistors ohmiques séparés.
Résistor fixe: 0.5 Ω, charge 7 A
Résistor variable: 0 ... 60 Ω, charge 1 A
Gamme: 0 ... 100%
Le résistor variable est protégé avec un fusible de 1 A.
Charge VT
DL 2108T11
Charge pour le transformateur de tension monophasée
qui consiste en trois résistors ohmiques séparés.
Résistor fixe: 220 Ω, charge 0.5 A (fusible de 0.5 A)
Résistor variable: 330 ... 1930 Ω, charge 0.25 A (fusible
de 0.25 A)
Relais temporisé de sous/sur tension
Relais à temps inverse de surintensité
DL 2108T12
DL 2108T13
Relais triphasé de surintensité et de défaut à la terre
Relais pour examiner la surtension et la sous-tension
avec courbes temps-courant programmables pour la
dans un réseau triphasé alternatif.
protection de systèmes de distribution de puissance
Max.set point réglable: 0/+20% de la tension nominale
avec neutre isolé vers terre ou compensé.
Min. Set point réglable: 0/-20% de la tension nominale
Minuteur réglable de retard, activé quand le maximum Courant nominal d’entrée sélectionnable 1A ou 5A,
50/60 Hz.
set point est dépassé.
Connexion par 3 CT. Trois éléments indépendants de
Minuteur réglable de retard, activé quand le minimum
surintensité. Trois éléments de défaut vers terre.
set point est dépassé.
Protection contre défaillance du disjoncteur.
Registration d’évenements multiples. Capture de la
forme d’onde oscillographique.
Protocoles de communicaton Modbus RTU / IEC870-5103.
Relais de surintensité à temps défini
Relais combiné de surintensité et de défaut à la
terre
DL 2108T14
DL 2108T15
Relais pour examiner le courant d’une charge triphasée
(comme un moteur) et pour effectuer une protection
avec alarme.
Maximum set point, divisé en 10 parties
Minuteur (0.1 ... 6 s).
Le temps de retard part à peine le courant dépasse le
maximum set point .
Minuteur initial (0.1 ... 6 s).
Le minuteur s’active quand le courant dépasse le 5% de
la portée maximum .
Gamme du courant: 0.25 ... 5 A avec insertion directe
(isolement galvanique).
Pour courant plus élevés de 5 A on doit employer
CT.../5 A externe
Un contact d’échange: 5 A / 230 Vca avec charge
résistive.
Contacts NC: dispositif non alimenté ou en alarme
Alimentation: monophasée de réseau.
Relais de surintensité et de défaut à la terre avec
courbes temps-courant programmables pour la
protection de systèmes de distribution de puissance
avec neutre isolé vers terre ou compensé.
Courant nominal d’entrée sélectionnable 1A ou 5A,
50/60 Hz.
Trois éléments de défaut de phase.
Trois éléments de défaut vers terre .
Protection contre défaillance du disjoncteur.
Contrôle de l’activation de l’interrupteur de puissance
par porte sérielle.
Registration d’événements multiples.
Capture de la forme d’onde oscillographique.
Protocoles de communication Modbus RTU / IEC870-5103.
Relais directionnel
Charges L/C
DL 2108T16
DL 2108T17
Relais directionnel multifonction pour la protection des
systèmes de transmission et distribution de puissance
en HV, MV e LV. Relais directionnel contre les pannes
accidentelles à la terre pour la protection sélective de
l’alimentation dans les réseaux avec neutre isolé vers
terre.
Trois éléments de surintensité indépendants .
Deux différents seuils pour le courant directionnel et
non directionnel, avec intervention sélective .
Registration d’événements multiples .
Capture de la forme d’onde oscillographique .
Modbus RTU / IEC870-5-103.
Contrôle de l’activation de l’interrupteur de puissance
par porte sérielle .
Communication protocol.
Complet avec système Data Logger.
Charges inductives et capacitives aptes pour simuler
différents types de pannes, pour déclencher le relais
directionnel monophasé.
Inductance: 0.1 / 0.2 / 0.3 / 0.4 H
Tension nominale: 220 V, 50 Hz
Courant nominale: 0.5 A
Capacité: 2 / 4 / 8 / 16 μF
Tension nominale: 450 Vca
DL 2108T18
Relais de tension triphasé pour la protection des
systèmes de transmission et distribution en HV, MV, LV.
Le relais mesure la vraie valeur RMS des tensions de la
triphasée au neutre qui alimentent trois entrées à haute
impédance isolées par des transformateurs.
Deux éléments de surtension.
Deux éléments de sous tension.
Un élément de sous fréquence
Un élément de sur fréquence.
Un élément de surtension à séquence homopolaire.
Un élément de surtension à séquence négative.
Un élément de sous tension à séquence positive.
Registration d’événements multiples.
Capture de la forme d’onde oscillographique .
Modbus RTU / IEC870-5-103.
Ecran LCD 16 (2x8) caractères.
Contrôleur de l’Énergie réactive
DL 2108T19
Relais pour le réglage automatique de facteur de
puissance dans des systèmes avec une charge inductive.
Gamme de réglage du facteur de puissance: 0.9 ... 0.98
ind
Sensibilité: 0.2 ... 1.2 K
Visualisation à 2 digit
Relais de sortie pour connexion de batteries: 4 contacts
NO avec indication à LED
Capacité de contact du relais de sortie: 400 Vca, 5 A
Tension d’alimentation: triphasé de réseau
Circuit d’entrée ampérométrique: 5 A (250 mA min.)
Relevé automatique de la fréquence.
Batterie de condensateurs commutables
DL 2108T20
Système de commutation avec lequel différentes
valeurs de capacité peuvent être connectées au réseau
pour la compensation d’énergie réactive.
Quatre niveaux de commutation chacun consistant en 3
condensateurs connectés à étoile avec résistors de
décharge:
 niveau 1 (bobine b1l): 3 x 2 μF/450 V
 niveau 2 (bobine b2): 3 x 4 μF/450 V
Energie de compensation: max 1360 VAr à 50 Hz, 380 V
Chaque niveau de commutation peut être contrôlé
séparément:
 à l’interieur, de 4 interrupteurs de sélection
 à l’extérieur, de 4 entrées de contrôle
Tension de fonctionnement de la bobine: 220 Vca
Ampèremètre à bobine mobile
DL 2109T2A5
Instrument électromagnétique pour mesures en
courant alternatif et courant continu.
Echelle: 50 divisions
Gamme: 1.25 and 2.5 A, ac/dc
Classe de précision: 1.5
DL 2109T1A
Gamme: 100, 500 et 1000 mA, ca/cc
Ampèremètre à fer mobile
DL 2109T5A
courant alternatif et courant continu. Echelle: 50
divisions. L’échelle est raisonnablement uniforme à
environ 20% de la lecture à pleine échelle.
Gama: 5 A .Classe de précision: 1.5
Voltmètre à fer mobile
Voltmètre à fer mobile
DL 2109T1PV
DL 2109T3PV
L’échelle est raisonnablement uniforme à environ 20%
de la lecture à pleine échelle.
Gamme: 600 V
DL 2109T1T
Indicateur de synchronisation pour l’indication
qualitative de la relation de phase entre réseau et
tensions du générateur.
3 série de 2 lampes chacune de 220 V:
H11 - H12, H21 - H22 et H31 - H32
L’échelle est raisonnablement uniforme à environ 20%
de la lecture à pleine échelle.
Gamme: 125 – 250 - 500 V
Interrupteur d’échange de gamme.
Indicateur de la séquence de phase
DL 2109T2T
Instrument pour établir l’ordre de la direction cyclique
des phases.
Tension de travail: de 90 à 660 V
Fréquence : de 45 à 1000 Hz
Double fréquencemètre
Double voltmètre
DL 2109T16/2
DL 2109T17/2
Instrument de mesure doté de 2 instruments séparés de
type à lance vibrante pour comparer les fréquences de 2
tensions.
Gamme: 2 x (45 ... 65) Hz
Tension: 220/380 avec déviateur
Instrument de mesure, doté de deux instruments
séparés de type à bobine mobile, pour comparer deux
tensions.
Gamme: 2 x 250/500 V avec déviateur
DL 2109T21
DL 2109T22
Transformateur de courant pour mesure et protection.
Courants nominaux primaires: 5/1 A
Courant nominal secondaire: 1 A
Indice et classe: 15 VA / 1 - 5 VA / 10P5
Fréquence: 50 - 60 Hz
Trois transformateurs de courant monophasés pour
mesure et protection.
Courants nominaux primaires: 5/1 A
Indice et classe: 15 VA / 1 - 5 VA / 10P5
DL 2109T23
DL 2109T24
Transformateur de tension pour mesure et protection.
Tension nominal primaire: 380 V/√3 (220 V )
Tension nominal secondaire:
100 V/√3, indice 15 VA
100 V/3, indice 5 VA
Classe de précision: 1
Trois transformateurs de tension monophasée pour
mesure et protection.
Tension nominal primaire: 380 V/√3 (220 V )
Tension nominal secondaire:
100 V/√3, indice 15 VA
100 V/3, indice 5 VA
Wattmètre
DL 2109T25
DL 2109T26
Transformateur de courant avec noyau à boucle pour la
détection des fautes à la terre et la détermination du
courant avec protection différentielle.
Courant nominal primaire: 5 x 2.5 A
Rapport de transformation: 2.5/1
Puissance nominal: 10 VA
Instrument monophasé pour la mesure de l’énergie
active et de l’énergie réactive capacitive/inductive.
Gamme de mesure:
 tension: 3/10/30/100/300/1000 V
 courant: 0.1/0.3/1/3/10/30 A
Gamme de fréquence:
 énergie active: 0 ... 20 kHz
 énergie réactive: 50 Hz
Indicateurs LED: énergie réactive capacitive, énergie
réactive inductive, tension de surcharge (avec signal
acoustique), courant de surcharge (avec signal
acoustique).
Alimentation auxiliaire: monophasée de réseau
Indicateur du facteur de puissance
DL 2109T27
Instrument monophasé pour le facteur de puissance et
pour l’angle de phase de la charge connectée.
Gamme de mesure:
 facteur de puissance: 0 ... 1 ... 0
 angle de phase: -90°cap ... 0 ... +90°ind
 tension: 3 ... 1000 V
 courant: 0.1 ... 30 A
 Gamme de fréquence: 20 Hz ... 2 kHz
Compteur d’énergie triphasée
DL 2109T29
Analyseur d’énergie triphasée contrôlé par
microprocesseur. Mesure de tensions, courants,
fréquences, puissance active, réactive et apparente.
Tension d’entrée: 450 V (max 800 Vrms)
Courant d’entrée: 5 A (max 20 Arms)
Fréquence de travail: 47 ÷ 63 Hz
Synchronoscope
Compteur triphasé d’énergie active et r éactive
DL 2109T32
Analyseur de puissance triphasée contrôlé par microprocesseur.
Mesure de tensions, courants, fréquences, puissance active,
réactive et apparente.
Connexion: triphasée - 3 ou 4 fils
Tension de référence, Un: 230 (400)V…240 (415)V
Tension limite de fonctionnement: 110 (190)V…254 (440)V
Courant de base, In: 10A
Maximum courant, Imax: 63A
Communication: RS485 galvaniquement isolée de la mesure
d’entrée. Type de display: LCD retro illuminé, 8 digit
Energie active: tarif totale, partielle (possibilité de remise à zéro)
ou double
Energie réactive: tarif totale, partielle (possibilité de remise à
zéro) ou double
Puissance: active, réactive, apparente, max. demande (période
de temps moyenne: 5/8/10/15/20/30/60’) et max. demande de
pic (possibilité de remise à zéro)
DL 2109T34
Instrument à lumière tournante avec 28 LED sur une
échelle circulaire et une indication différentielle de
tension nulle avec deux LED.
Tension de travail: 380 V (120 Vmin)
Fréquence de fonctionnement: de 40 à 60 Hz
Voltmètre à bobine mobile
DL 2109T1AB
Gammes: 100 ‐ 1000 mA
Classe: 1.5
Chronomètre
DL 2109T2VB
Gammes: 15 - 30 V
Classe: 1.5
DL CRON
Chronomètre avec display LCD .
Gamme de mesure: 9h, 59 min, 59 s 99/100 s
DL BUZ
Alarme pour essais de continuité pour diode et contrôle
du transistor.
Testeur acoustique de continuité jusqu’à 1 kΩ.
Courant d’essai: 24 mA
Protection de tension: fusible 100 mA
Ton: fréquence de base 400 Hz
Batterie: 9 V type 6F22
Banc de travail
DL 1155GTU
DL 1001-1
Jeu de câbles de raccordement.
Cadre
Surface en bois bilaminé. Cadre métallique. Pieds
réglables.
Dimensions: 2000x1000x900 mm (LxWxH)
Armoire
DL 2100TA
DL 2100-3M
Structure en métal pour l’assemblage des modules du
laboratoire.
DL 2100ATT
Accessoire nécessaire pour tensions triphasées de
réseau autres que 380 V.
En métal vernissé à feu. Avec des étagères pour les modules
de stockage et des portes qu’on peut fermer à clef. Complet
de 4 roues en gomme.

genie electrique de puissance

Transcription

Documents pareils

GÉNIE ÉLECTRIQUE DE PUISSANCE

Pour plus des cours, exercices, examens Site www.ma

protection transformateur et transformateur bloc

TRANSFORMATEURS

Décontamination sur site des transformateurs contenants des huiles

TRANSFORMATEUR MONOPHASE

RACCORDEMENT D`UNE PRODUCTION - sicae-oise

60-Watt Transformer

TP AL 1.1 Chargeur de batterie Chariot de golf

CR 250 R .H AC - Bike
