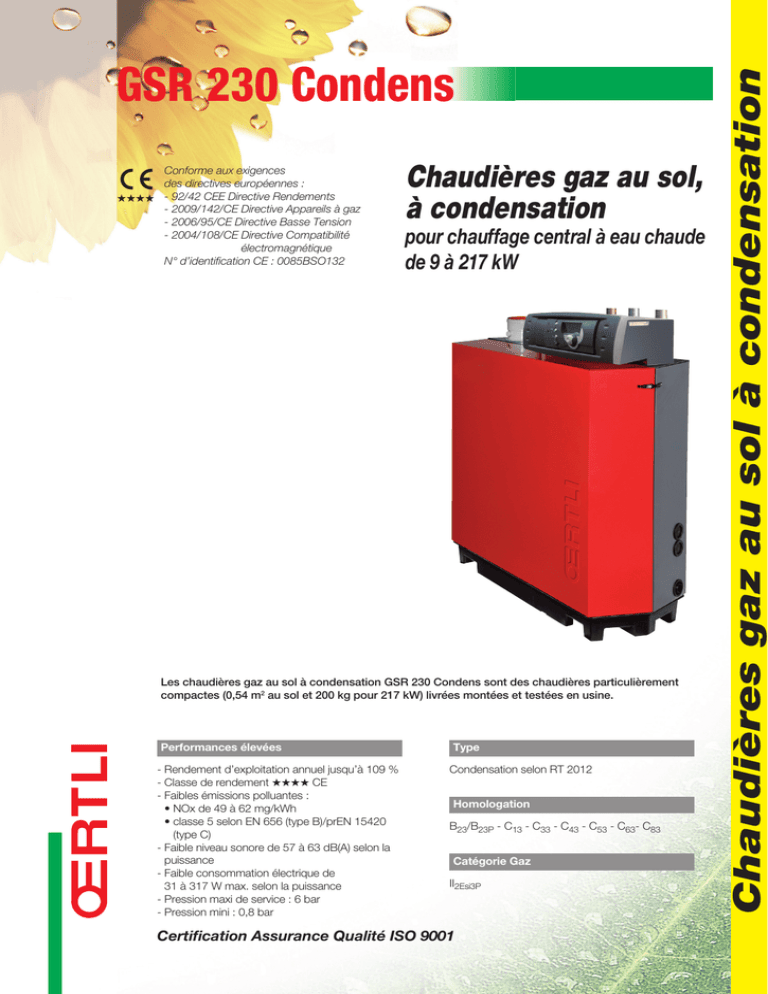

Feuillet technique GSR 230 Condens

Conforme aux exigences
des directives européennes :
++++ - 92/42 CEE Directive Rendements
- 2009/142/CE Directive Appareils à gaz
- 2006/95/CE Directive Basse Tension
- 2004/108/CE Directive Compatibilité
électromagnétique
N° d’identification CE : 0085BSO132
Chaudières gaz au sol,
à condensation
pour chauffage central à eau chaude
de 9 à 217 kW
Les chaudières gaz au sol à condensation GSR 230 Condens sont des chaudières particulièrement
compactes (0,54 m2 au sol et 200 kg pour 217 kW) livrées montées et testées en usine.
Performances élevées
- Rendement d’exploitation annuel jusqu’à 109 %
- Classe de rendement ++++ CE
- Faibles émissions polluantes :
• NOx de 49 à 62 mg/kWh
• classe 5 selon EN 656 (type B)/prEN 15420
(type C)
- Faible niveau sonore de 57 à 63 dB(A) selon la
puissance
- Faible consommation électrique de
31 à 317 W max. selon la puissance
- Pression maxi de service : 6 bar
- Pression mini : 0,8 bar
Type
Condensation selon RT 2012
Homologation
B23/B23P - C13 - C33 - C43 - C53 - C63- C83
Catégorie Gaz
II2Esi3P
*LY[PÄJH[PVU(ZZ\YHUJL8\HSP[t0:6 Chaudières gaz au sol à condensation
GSR 230 Condens
Chaudières gaz au sol à condensation
PRÉSENTATION DE LA GAMME
Leurs points forts
- Tableau de commande Œ-tronic 3® dont la régulation électronique est ouverte à tous les cas d’installation, y compris les plus
complexes (fonctionnement en cascade possible de 2 jusqu’à
10 chaudières) pour un maximum de confort et une grande
simplicité d’utilisation. Il est conçu pour communiquer avec les
commandes à distance et avec des systèmes de télégestion
compatibles.
- Séparation des retours possible en option pour une exploitation
maximale de la condensation.
- Maintenance facilitée :
• corps condenseur autonettoyant,
• accès rapide au brûleur grâce au capot avant clipsé,
• accès aisé à l’échangeur par la trappe de visite.
- Echangeur composé d’éléments en fonte d’aluminium/silicium
d’une grande résistance à la corrosion, aux propriétés autonettoyantes et ne nécessitant pas de débit minimum d’irrigation
(sauf en cas de fonctionnement > 75 °C).
- Brûleur à gaz cylindrique en inox avec revêtement en fibres
métalliques tressées, modulant de 18 à 100 %, à pré-mélange
total pour :
• une parfaite adaptation de la puissance chaudière aux besoins
réels de l’installation,
• une qualité de combustion optimale sur toute la plage de puissance grâce au SMI (Système de Mélange Intégré) pour un
ratio air/gaz constant.
- Allumage électronique.
- Sonde d’ionisation.
Conditions d’utilisation
- Temp. maxi. de service : 90 °C
- Thermostat de sécurité : 110 °C
- Pression maxi. de service : 6 bar
- Pression mini. de service : 0,8 bar
- Alimentation : 230 V/50 HZ
- Indice de protection : IP 21
LES MODÈLES PROPOSÉS
OE_C230_Q0001
Chaudière
Pour chauffage seul
(production eau chaude sanitaire
par préparateur indépendant)
Modèle
Puissance en kW à 50/30 ° C
GSR 233 Condens
18 à 93
GSR 234 Condens
24 à 129
GSR 235 Condens
33 à 179
GSR 236 Condens
44 à 217
2
Descriptif
Retour chauffage
Départ chauffage
®
Tableau de bord Œ-tronic 3
Arrivée gaz
Évacuation des fumées
Pressostat de sécurité
des gaz brûlés
Sonde de départ chauffage
Corps de chauffe en
fonte d’aluminium/silicium
Tube de mélange air/gaz
Ventilateur
Électrode d’allumage
et sonde d’ionisation
Multibloc gaz
Venturi
GSR230_sans_capot
Trappe de visite du corps
de chauffe
Socle support avec collecteur
de condensats
Entrée d’air comburant
avec silencieux
Pressostat de sécurité
des gaz brûlés
Sonde de départ chauffage
Amenée d’air comburant
Tube de mélange air/gaz
Ventilateur
Électrode d’allumage et
sonde d’ionisation
Brûleur modulant
à prémélange total
Venturi
Sonde chaudière
Corps de chauffe
en fonte d’aluminium/silicium
Multibloc gaz
Entrée d’air comburant
avec silencieux
C230_Q0013
GSR230-condens_coupe 5
C230_Q0010
Conduit d’évacuation
des fumées
3
Sonde de retour chauffage
Sortie condensats pour
raccordement du siphon (livré)
Chaudières gaz au sol à condensation
CARACTÉRISTIQUES TECHNIQUES DES CHAUDIÈRES
Chaudières gaz au sol à condensation
CARACTÉRISTIQUES TECHNIQUES DES CHAUDIÈRES
Chaudière type
Puissance nominale max. à 50/30 °C
Rendement en % Pci
- 100 % Pn à temp. moy. 70 °C
à charge... % Pn
- 30 % Pn à temp. retour 30 °C
et temp. eau... °C
- 100 % Pn à temp. retour 30 °C
Débit nominal d’eau à t 20 K
Pertes à l’arrêt à t 30 K
Puissance électrique auxil. à Pn chaudière
Puissance électrique auxil. à P mini chaudière
Puissance nominale mini à 50/30 °C
Puissance nominale maxi à 80/60 °C
Puissance nominale mini à 80/60 °C
Pertes de charge côté eau à t 20 K
- gaz naturel H
Débit gaz
- gaz naturel L
- propane
Débit massique des fumées
Température maxi des fumées à 40/30 °C
Pression disponible en sortie de chaudière
Contenance en eau
Débit d’eau minimal nécessaire (1)
Surface au sol
Poids à vide
GSR 233 Condens
93
97,4
107,9
104,3
3,73
230
125
34
18
87
16
165
9,4
11
6,91
149,7
43
130
12
1,12
0,54
115
kW
%
%
%
m3/h
W
W
W
kW
kW
kW
mbar
m3/h
m3/h
kg/h
kg/h
°C
Pa
L
m3/h
m2
kg
GSR 234 Condens
129
97,5
108,1
104,7
5,16
257
193
36
24
120
22
135
13
14,4
9,56
206,9
43
130
16
1,49
0,54
135
GSR 235 Condens
179
97,5
108,3
105,2
7,14
276
206
56
33
166
29
170
18
20,9
13,21
286
43
130
20
2,14
0,54
165
GSR 236 Condens
217
97,6
108,4
105,7
8,17
288
317
59
44
200
39
180
21,7
25,2
15,93
344,9
43
130
24
2,59
0,54
188
(1) à respecter uniquement si la température maximum dépasse 75 °C.
Nota : Le Syndicat des industries aérauliques et frigorifiques (UNICLIMA) intègre dans sa base de données centralisée sur le site “www.rt2012-chauffage.org” les caractéristiques
RT 2012 des chaudières et préparateurs d’eau chaude sanitaire. Nos données peuvent y être consultées et importées sous forme de fichier Excel. Elles y sont réactualisées
régulièrement et ont de ce fait valeur de référence
Dimensions principales (en mm et pouces)
1190
160
450
140 140 121
305
7
2
125
61
3
1070
1200
A
6
1
61
4
A
햲
햳
햲
햳
햴
햵
GSR 233 Condens GSR 234 Condens GSR 235 Condens GSR 236 Condens
1 309
1 309
1 309
1 324
R 1 1/4
R 1 1/4
R 1 1/4
R 1 1/2
R 1 1/4
R 1 1/4
R 1 1/4
R 1 1/2
4
OE_C230_F0001
316
152
5
Retour chauffage
Départ chauffage
Arrivée gaz R 1 1/4
Robinet de remplissage et de vidange/
connection pour deuxième retour
R 1 1/4
햶
Ecoulement des condensats, siphon
livré, pour tube PVC Ø 32 mm ext.
햷 Buse de fumées Ø 150 mm
햸 Entrée d'air comburant
Le tableau de commande Œ-tronic 3® est un tableau très évolué,
intégrant d’origine une régulation électronique programmable qui
module la température de la chaudière par action sur le brûleur
en fonction de la température extérieure et éventuellement de la
température ambiante en raccordant une commande à distance
interactive ou une commande à distance simplifiée avec sonde
d’ambiance (livrables en option).
D’origine, Œ-tronic 3® de la GSR 230 Condens est à même de
faire fonctionner automatiquement une installation de chauffage
central avec un circuit direct sans vanne mélangeuse et un circuit
avec vanne mélangeuse (ce dernier étant activé avec la sonde
départ option AD199).
Le raccordement d’une sonde eau chaude sanitaire permet
la programmation et la régulation d’un circuit ECS par action
du régulateur sur une vanne d’inversion ou sur une pompe de
charge. D’autre part, le régulateur comporte une possibilité de
protection “anti-légionellose”.
L’adjonction d’une “platine + sonde pour un 2e circuit vanne”
(option AD196) permet la régulation d’un deuxième circuit avec
vanne mélangeuse : une commande à distance simplifiée par circuit est également livrable en option.
Œ-tronic 3® assure en outre la protection antigel de l’installation
et de l’ambiance en cas d’absence, celle-ci pouvant être programmée un an à l’avance pour une période pouvant aller jusqu’à
99 jours.
De plus, dans le cadre d’installations plus importantes, il est possible de raccorder en cascade, 2 et jusqu’à 10 chaudières avec
tableau Œ-tronic 3® et chacune des chaudières de la cascade
pourra être équipée d’1 ou de 2 “platine + sonde pour 1 circuit
vanne” : il suffit pour cela, de les relier entre elles par un câble
BUS.
Remarque : le bornier de raccordement du tableau Œ-tronic 3®
est équipé d’une entrée 0-10 V grâce à laquelle il est possible de
commander la chaudière à travers un système externe comportant une sortie 0-10 V avec consigne en température.
Module de commande, volet fermé
Réglage température
confort et économique
(de 5 à 30 °C)
Afficheur
Voyant de marche
Eau chaude sanitaire
mode AUTOMATIQUE
ou relance d’une heure
Touche “ramoneur”
mesure de combustion
et test du thermostat de
sécurité
Bouton de réglage
Mode de fonctionnement :
- AUTOMATIQUE :
fonctionnement automatique suivant la programmation horaire de chaque circuit
- CONFORT :
fonctionnement en mode confort jusqu’à l’heure souhaitée ou mode confort permanent
- ECO :
fonctionnement en mode économique jusqu’à l’heure souhaitée ou mode économique permanent
- VACANCES : protection antigel de l’installation pendant la durée choisie
- ÉTÉ : le chauffage est arrêté, mais la production d’eau chaude sanitaire reste autorisée
Module de commande, volet ouvert
Paramètres chauffage
Bouton de réarmement
Interrupteur marche/arrêt
Touche pour inverser
la programmation entre
mode confort et éco
Accès réservé aux
installateurs chauffagistes
Paramètres ECS
5
Chaudières gaz au sol à condensation
LE TABLEAU DE COMMANDE
Chaudières gaz au sol à condensation
LE TABLEAU DE COMMANDE
Raccordements électriques
permettant l’utilisation éventuelle de chemins de câble du commerce.
Les câbles de sonde doivent être séparés des circuits 230 V d’au
moins 10 cm.
La fixation des câbles à l’arrière du tableau de commande se fait
par l’intermédiaire des serre-câbles livrés.
Tous les raccordements électriques s’effectuent sur les borniers
prévus à cet effet à l’arrière du tableau de commande de la chaudière par connecteurs détrompés avec un codage couleur. Ils
sont accessibles en retirant le capot tôle et en basculant la façade
avant du tableau montée sur charnière.
Les câbles de raccordement sont amenés à l’intérieur de la chaudière par les découpes existant dans le panneau arrière, celles-ci
Barrette de
raccordement
accessoires 220 V
Barrette de
raccordement
des sondes
Carte pour 1ere vanne
mélangeuse (d’origine)
Carte maîtresse
Emplacement carte
2e vanne en option
GSR210_Q0005
Carte d’affichage
Connecteur pour câble BUS (raccordement de 2 chaudières en cascade)
Nota : le courant maximum pouvant être commuté par sortie est 2A cos w = 0,7 (= 450 W, courant d’appel inférieur à 16A).
6
8518Q022
Sonde eau chaude sanitaire ou sonde de départ cascade - Colis AD212
Elle permet la régulation de la température et la
programmation de la production ECS.
Elle sert également de sonde de départ commune à
la cascade dans le cas d’une installation en cascade.
Dimensions colis : 220 x 160 mm
Poids : 0,2 kg
8575Q036
Platine + sonde pour 1 vanne mélangeuse – Colis AD196
Elle permet de commander une vanne mélangeuse
à moteur électro-thermique ou électro-mécanique
à deux sens de marche. Le circuit vanne y compris
son circulateur peut être programmé indépendamment.
Remarque : Œ-tronic 3® peut être équipé d’une
deuxième option “platine + sonde pour une vanne
mélangeuse” (la chaudière est déjà équipée d’une
première carte sans sonde).
Dimensions colis : 300 x 200 x 120 mm
Poids : 0,7 kg
8227Q020
Câble de liaison BUS (long 12 m) – Colis AD134
Le câble BUS permet la liaison entre 2 (et jusqu’à
10) chaudières équipées du tableau Œ-tronic 3®
dans le cadre d’une installation en cascade ou
d’un transmetteur d’un réseau de télégestion.
Dimensions colis : 280 x 370 mm
Poids : 3 kg
8577Q002
Commande à distance interactive – Colis AD194
Le raccordement d’une commande à distance
interactive permet depuis la pièce où elle est installée, de déroger à toutes les instructions du tableau
Œ-tronic 3®. Par ailleurs, elle permet l’autoadapta-
bilité de la loi de chauffe du circuit concerné (une
commande à distance par circuit).
Dimensions colis : 250 x 150 x 100 mm
Poids : 0,5 kg
8575Q036
Sonde de départ – Colis AD199
Option obligatoire pour activer la première carte
pour vanne mélangeuse montée d’origine.
8531Q013
Sonde pour ballon tampon (2 pièces) - Colis AD216
Le raccordement de ces sondes permet la gestion
d’un ballon tampon.
GSR210Q0006
Module de télésurveillance vocal TELCOM 2 – AD152
Destiné au contrôle par téléphone des installations
de chauffage, ce produit assure deux fonctions :
1- il informe l’utilisateur ou une personne de son
choix (4 numéros de téléphone sont programmables) en cas d’incident sur l’installation
(absence tension secteur, défaut brûleur, alarme
ou alarme externe),
2- il permet à l’utilisateur de télécommander le
régime de marche de la chaudière ainsi que de
2 autres circuits (ex. chauffe eau).
Il est particulièrement indiqué pour les résidences
secondaires, les résidences principales inoccu-
7
pées temporairement (vacances…), les petits
collectifs. Le TELCOM se branche sur le réseau
téléphonique analogique et fonctionne avec tout
téléphone à numérotation de type fréquence
vocale qu’il soit fixe ou mobile (GSM). De plus, il
comporte une fonction permettant l’utilisation avec
un FAX ou un répondeur téléphonique pourvu que
celui-ci soit programmable pour décrocher après
la 3e sonnerie.
Dimensions colis : 210 x 190 x 110 mm
Poids : 1 kg
Chaudières gaz au sol à condensation
LES OPTIONS DU TABLEAU Œ-TRONIC 3®
Chaudières gaz au sol à condensation
LES OPTIONS DES CHAUDIÈRES GSR 230 CONDENS
C210_Q0010
2e retour - Colis GR5
Il permet de différencier les circuits retour basse
et haute température et par là d’exploiter au
maximum la condensation.
C210_Q0013
Doigt de gant pour sonde - Colis GR6
Ce doigt de gant est prévu pour être monté sur le
départ chauffage (bouchonné en livraison d’usine)
et utilisé dans le cas de raccordement d’une régu-
lation externe (armoire de commande en chaufferie
par exemple).
C230_Q0004
Contrôleur d’étanchéité bloc gaz (pour GSR 235 et GSR 236) - Colis GV26
Il s’adapte sur le bloc gaz et contrôle l’étanchéité
des vannes de sécurité pendant le pré-balayage.
En cas de détection de fuite la chaudière se mettra
en sécurité et le défaut sera signalé au niveau du
tableau Œ-tronic 3®.
C230_Q0005
Pressostat mini gaz : - Colis GV 22 pour GSR 233 et GSR 234
- Colis GV 25 pour GSR 235 et GSR 236
Il s’adapte sur le bloc gaz et coupe la chaudière
en cas de manque de pression d’alimentation
gaz. Le défaut sera signalé au niveau du tableau
Œ-tronic 3®.
Régulateur de pression gaz 300 mbar GDJ 25 : Colis AD 245 ou GDJ 50 : Colis AD 246
C230_Q0002
Il se monte sur le circuit d’arrivée gaz. Il est nécessaire en cas d’alimentation gaz en 300 mbar.
Puissance
Débit
Régulateur gaz naturel maxi enfournée maxi
en kW
en m3/h
GDJ 25
70
700
GDJ 50
140
1400
Ø
de
raccordement
Rp 1
Rp 2
C210_Q0009
Filtre à l’aspiration d’air - Colis GR8
Il se monte sur l’amenée d’air comburant et permet d’éviter une baisse de puissance due à un
encrassement du brûleur gaz à prémélange dans
le cas d’une atmosphère chargée en poussières.
C230_Q0007
Thermostat de fumées - Colis GV21
Il coupe le brûleur quand la température des
fumées dépasse 120 °C.
C230_Q0006A
Clapet obturateur motorisé Ø 150 mm - Colis GV24
Indispensable sur chacune des chaudières d’une
installation en cascade raccordée sur un conduit
en pression (B23P), il permet d’éviter le refoulement
des produits de combustion vers les chaudières à
l’arrêt. Ce clapet se monte directement sur la buse
de fumées. Le branchement électrique se fait par
connecteur détrompé sur le bornier de raccordement du tableau de commande Œ-tronic 3®.
MCA_Q0138
Bouteille de découplage : - 80/60 - 1" 1/4 pour GSR 233 - Colis GV46
- 120/80 - 2" pour GSR 234 à GSR 236 - Colis GV47
Pour toutes les installations avec plusieurs circuits
ou pour les installations en cascade, l’utilisation
d’une bouteille de découplage est fortement
recommandée.
8
Les bouteilles sont livrées isolées et munies d’un
support d’accrochage au mur et avec un kit
accessoires comprenant un bouchon, un purgeur
et une vanne de vidange 1/2".
DU13/DU14
C210_Q0014
Station de neutralisation des condensats avec pompe de relevage :
- Colis DU 13 (chaudières jusqu’à 120 kW)
- Colis DU 14 (chaudières de 120 à 350 kW)
BP52/BP54
Les condensats acides s’écoulent à travers un
réservoir rempli de granulats avant d’être envoyés
dans le réseau d’eaux usées.
Station de neutralisation des condensats sans pompe de relevage :
- Colis BP52 (jusqu’à 19 200 l de condensats)
- Colis BP54 (jusqu’à 38 400 l de condensats)
1,5 à 2%
8538F050
sortie
condensats
Pour la définition du type de neutralisateur de
la gamme BP il est à considérer que 1 litre
de condensat équivaut à environ 1 m3 de gaz
consommé.
Recharge de granulats (pièce de rechange) :
- Pour DU 13 et DU 14 : réf. 9422-5601 - 10 kg
- Pour BP 52 et BP 54 : réf. 9422-5600 - 5 kg
Un contrôle annuel du système et en particulier
de l’efficacité des granulats par mesure du PH est
nécessaire. Le cas échéant, il faut procéder au
remplacement des granulats.
Kit de conversion propane :
- Colis GV 23 (pour GSR 233 et GSR 234)
- Colis GV 27 (pour GSR 235 et GSR 236)
Le colis GV 23 est composé d’un bloc gaz spécifique propane avec venturi.
OBLC
Préparation de l’eau chaude sanitaire
OB
BPB_Q0001A BLC_Q0001A 8962Q001A
OBPB
Le colis GV 27 comprend un jeu de diaphragmes
avec joints.
Les préparateurs indépendants ŒRTLI des séries
OB…, d’une capacité de 150 à 1000 litres, permettent la production de l’eau chaude sanitaire
pour les habitations individuelles et collectives ainsi
que pour les locaux industriels et commerciaux. Ils
sont protégés intérieurement par de l’émail vitrifié
à haute teneur en quartz, de qualité alimentaire,
9
et par une anode (en magnésium pour OBPB/
OBLC... et OB 650, à courant imposé « Correx® »
pour OB 800 et 1000). Les caractéristiques et
performances de ces préparateurs sont données
dans le catalogue tarif et les feuillets techniques
respectifs.
Chaudières gaz au sol à condensation
LES OPTIONS DES CHAUDIÈRES GSR 230 CONDENS
Chaudières gaz au sol à condensation
RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION
Consignes réglementaires d’installation et d’entretien
Bâtiments d’habitation
Établissements recevant du public
L’installation et l’entretien de l’appareil doivent être effectués par
un professionnel qualifié conformément aux textes réglementaires
et règles de l’art en vigueur, notamment :
- Arrêté modifié du 2 août 1977
Règles techniques et de sécurité applicables aux installations de
gaz combustibles et d’hydrocarbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances.
- Arrêté du 23/6/78 relatif aux installations fixes destinées au
chauffage et à l’alimentation en eau chaude sanitaire des bâtiments d’habitation, des bureaux ou recevant du public.
- Norme NF P 45-204
Installations de gaz (anciennement DTU n° 61-1 installations de
gaz - avril 1982 + additif n° 1 juillet 1984).
- Règlement Sanitaire Départemental
Pour les appareils raccordés au réseau électrique :
- Norme NF C 15-100 - Installations électriques à basse tension
- Règles
L’installation et l’entretien de l’appareil doivent être effectués
conformément aux textes réglementaires et règles de l’art en
vigueur, notamment :
- Règlement de sécurité contre l’incendie et la panique dans les
établissements recevant du public :
g) Prescriptions générales
Pour tous les appareils :
- Article GZ - Installations aux gaz combustibles et hydrocarbures liquéfiés.
Ensuite, suivant l’usage :
- Articles CH - Chauffage, ventilation, réfrigération, conditionnement d’air et production de vapeur et d’eau chaude
sanitaire.
h) Prescriptions particulières à chaque type d’établissements
recevant du public (hôpitaux, magasins, etc.…).
Implantation en chaufferie
Les cotes indiquées en rouge correspondent aux dimensions
minimales (en m) conseillées pour assurer une bonne accessibilité
autour de la chaudière.
Remarque : pour les installations de plusieurs chaudières en
cascade, ces mêmes cotes sont à respecter pour chacune des
chaudières.
0,4
0m
0
l
0
2
4
6
8
10
12
14
16
18
20
22
24
A
30
K
GSR210_F0018
0
45
m
et
25
K = 450 x 1190
T
m
0,
Largeurs minimales de porte (T) et de couloir (K) nécessaires pour
le passage de la chaudière (il s’agit de valeurs minimales calculées)
0,6
OE_C230_F0010
90
11
T
m
150
05
90
0,
11
0
45
Exemple :
Calcul de la largeur mini. d’un couloir (K) nécessaire pour le passage d’une chaudière GSR 230 Condens par une porte de largeur
T = 800 mm :
K = 450 x 1190 = 670 mm minimum
800
T = 450 x 1190
K
Les chaudières GSR 230 Condens seront installées conformément aux règles d’implantation en mini-chaufferie (DTU 65-94)
hors volume habité, dans un local dédié. Les règles d’installation
des terminaux (horizontaux ou verticaux) sont également à respecter - voir page 16.
Aération :
Amenée d’air directe d’après NF P52-221 (DTU 65.4)
Aérations basses et hautes obligatoires
- Aération haute :
Section égale à la moitié de la section totale des conduits de
fumée avec un minimum de 2,5 dm2
- Aération basse :
Amenée d’air directe
S (dm²) >= 0,86 P avec P = Puissance installée en kW
20
Les entrées d’air seront disposées de telle manière, par rapport
aux orifices de ventilation haute, que le renouvellement d’air intéresse l’ensemble du volume de la chaufferie.
Voir également recommandations dans le cahier “Fumisterie”.
Afin d’éviter une détérioration des chaudières,
il convient d’empêcher la contamination de l’air
de combustion par des composés chlorés et/ou
fluorés qui sont particulièrement corrosifs.
Ces composés sont présents, par exemple, dans les bombes
aérosols, peintures, solvants, produits de nettoyage, lessives,
détergents, colles, sel de déneigement, etc…
Il convient donc :
- D’éviter d’aspirer de l’air évacué par des locaux utilisant de
tels produits : salon de coiffure, pressings, locaux industriels
(solvants), locaux avec présence de machines frigorifiques
(risques de fuite de réfrigérant), etc…
- D’éviter de stocker à proximité des chaudières de tels produits.
Nous attirons votre attention sur ce que, en cas de
corrosion de la chaudière et/ou de ses périphériques
par des composés chlorés et/ou fluorés, notre garantie
contractuelle ne saurait trouver application.
10
Raccordement gaz
Les diamètres des tuyauteries doivent être définis d’après les spécifications B 171 de l’ATG (Association Technique du Gaz).
On se conformera aux prescriptions et réglementations en
vigueur. Dans tous les cas un robinet de barrage est placé le plus
près possible de la chaudière. Un filtre est à prévoir sur l’alimentation gaz immédiatement après la vanne de barrage.
Pression d’alimentation gaz
- 20 mbar au gaz naturel H
- 25 mbar au gaz naturel L,
- 300 mbar au gaz naturel H ou L avec régulateur de pression
livrable en option (voir page 9),
- 37 mbar au propane.
Certificat de conformité
Par l’application de l’article 25 de l’arrêté du 02/08/77 modifié et de
l’article 1 de l’arrêté modificatif du 05/02/99, l’installateur est tenu
d’établir des certificats de conformité approuvés par les ministres
chargés de la construction et de la sécurité du gaz :
- de modèles distincts (modèles 1, 2 ou 3) après réalisation d’une
installation de gaz neuve.
- de “modèle 4” après remplacement en particulier d’une chaudière par une nouvelle.
Bouteilles tampon gaz
Les bouteilles tampon gaz sont l’une des solutions employées pour
remédier aux problèmes de déclenchements intempestifs des pressostats « mini » ou « maxi » équipant les brûleurs gaz.
Ces déclenchements sont liés à l’inertie du système fluide-détendeur
qui provoque des dépressions et des surpressions dans la conduite
d’alimentation gaz lors des démarrages et des arrêts des brûleurs.
Raccordement électrique
Remarque :
- Les câbles de sonde doivent être séparés des circuits 230 V
d’au moins 10 cm.
- Afin de préserver les fonctions antigel et antigommage des
pompes, nous conseillons de ne pas couper la chaudière par
l’interrupteur général réseau.
Il doit être conforme à la norme NFC 15.100 (règles de l’art
DTU 70.1).
La chaudière doit être alimentée par un circuit électrique comportant un interrupteur omnipolaire à distance d’ouverture > 3 mm.
Protéger le raccordement au réseau avec un fusible de 6A.
Raccordements hydrauliques
de l’ordre de 109 % de dimensionner les surfaces de chauffe de
façon à obtenir des températures de retour basses, en-dessous
du point de rosée (par ex. plancher chauffant, radiateurs basse
température, etc.) et ce sur toute la période de chauffe.
Important : Le principe d’une chaudière à condensation est de
récupérer l’énergie contenue dans la vapeur d’eau des gaz de
combustion (chaleur latente de vaporisation). En conséquence, il
est nécessaire pour atteindre un rendement d’exploitation annuel
Raccordement au circuit chauffage
dans une chaufferie en rénovation, il est vivement recommandé de
procéder à un nettoyage/rinçage de l’installation avant sa mise en
place.
La mise en place de filtres appropriés peut être nécessaire dans
certains cas.
Après de telles interventions, il sera porté une attention toute particulière sur la qualité d’eau de remplissage de l’installation afin de
s’assurer les performances attendues de la nouvelle chaudière.
Les chaudières GSR 230 Condens ne doivent être utilisées que
dans des installations de chauffage en circuit fermé. Avant le remplissage définitif, les installations neuves doivent être nettoyées
afin d’éliminer les débris (cuivre, filasse, flux de brasage) liés à
la mise en oeuvre des réseaux de distribution et des émetteurs
pour éviter tous les dépôts qui peuvent engendrer des dysfonctionnements (bruits dans l’installation, réaction chimique entre
les métaux). En cas de mise en oeuvre d’une nouvelle chaudière
Exigences concernant l’eau de chauffage
Puissance totale de l'installation en kW
70
70 - 200
200 - 550
> 550
- pH du réseau : < 8,5
- Teneur en chlorure < 50 mg/l
Dureté totale TH °f
1 - 35
1 - 20
1 - 15
1-5
11
Chaudières gaz au sol à condensation
RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION
Chaudières gaz au sol à condensation
RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION
Raccordements hydrauliques
;YHP[LTLU[K»LH\
-HPYLHWWLSn\UZWtJPHSPZ[LK\[YHP[LTLU[K»LH\X\PKL]YH
Z»HZZ\YLYK»\ULX\HSP[tK»LH\JVUMVYTLnSHTP_P[tKLZTH[tYPH\_
WYtZLU[ZKHUZS»PUZ[HSSH[PVULUWYLUHU[LUJVTW[LS»LUZLTISLKL
ZLZJVTWVZHU[LZ
:P[V\[LMVPZWV\YYLZWLJ[LYSLZL_PNLUJLZKLSHX\HSP[tK»LH\KL
YLTWSPZZHNLPSLZ[UtJLZZHPYLKLYLJV\YPYn\U[YHP[LTLU[K»LH\
]L\PSSLaJVUZ\S[LY!
3L*HOPLY;LJOUPX\LK\*:;)U‡HUUL_L00
+tIP[K»LH\TPUPT\TTH_PT\T
KtIP[TPUPT\TZV\ZJVUKP[PVUK»\UMVUJ[PVUULTLU[n\UL
[LTWtYH[\YLPUMtYPL\YLn‡*
:PSH[LTWtYH[\YLTH_PT\TKtWHZZL‡*PSLZ[UtJLZZHPYLKL
YLZWLJ[LYSLZKtIP[ZTPUPT\TZ\P]HU[Z!
3»tJHY[KL[LTWtYH[\YLTH_PTHSLLU[YLS»LH\KLKtWHY[L[S»LH\
KLYL[V\YHPUZPX\LSH]P[LZZLK»H\NTLU[H[PVUKLSH[LTWtYH[\YL
KLKtWHY[ZVU[SPTP[tZWHYSLTPJYVWYVJLZZL\YKLSHJOH\KPuYL
¬;2"LUJVUZtX\LUJLSHJOH\KPuYLU»HWHZILZVPUK»\U
Débit d’eau minimal
7V\YSH.:9*VUKLUZ8TPUP$TO
7V\YSH.:9*VUKLUZ8TPUP$TO
7V\YSH.:9*VUKLUZ8TPUP$TO
7V\YSH.:9*VUKLUZ8TPUP$TO
Débit d’eau maximal
+LZ]P[LZZLZK»tJV\SLTLU[[YVWPTWVY[HU[LZKHUZSLJVYWZKL
JOH\MMLYtK\PZLU[SL[YHUZMLY[KLJOHSL\Y+LJLMHP[PSMH\[SPTP[LYSL
KtIP[K»LH\nSH]HSL\YVI[LU\LWHYSHMVYT\SLKLJHSJ\SZ\P]HU[L!
8TH_TO$7\PZZHUJLUVTPUHSL\[PSL i]HJ\H[PVUKLZJVUKLUZH[Z
+LZZ[H[PVUZKLUL\[YHSPZH[PVUKLZJVUKLUZH[ZZVU[KPZWVUPISLZLU
VW[PVU]VPYWHNL ,SSLKVP[v[YLYHJJVYKtLH\Z`Z[uTLK»t]HJ\H[PVUKLZLH\_\ZtLZ
3LYHJJVYKKVP[v[YLKtTVU[HISLL[S»tJV\SLTLU[KLZJVUKLUZH[Z
]PZPISL3LZYHJJVYKZL[JVUK\P[LZKVP]LU[v[YLLUTH[tYPH\
YtZPZ[HU[nSHJVYYVZPVU
3tNLUKLKLZZJOtTHZO`KYH\SPX\LZWHNLZL[
1
2
3
4
7
8
9
10
11
+tWHY[JOH\MMHNL
9L[V\YJOH\MMHNL
:V\WHWLKLZtJ\YP[tIHY
4HUVTu[YL
7\YNL\YH\[VTH[PX\L
7\YNL\YTHU\LS
=HUULKLZLJ[PVUULTLU[
=HUULTtSHUNL\ZL]VPLZ
(JJtStYH[L\YJOH\MMHNL
tSLJ[YVUPX\L
11a (JJtStYH[L\YJOH\MMHNL
tSLJ[YVUPX\LWV\YJPYJ\P[KPYLJ[n
YHJJVYKLYZ\Y¸X,(\_¹K\[HISLH\
´[YVUPJŽ
11b (JJtStYH[L\YJOH\MMHNLWV\Y
JPYJ\P[H]LJ]HUULTtSHUNL\ZLn
YHJJVYKLYZ\Y¸X,¸KLSHWSH[PUL
JVTWStTLU[HPYLWV\Y]HUULJVSPZ
(+ 13 =HUULKLJOHZZL
16 =HZLK»L_WHUZPVU
17 9VIPUL[KL]PKHUNL
18 9LTWSPZZHNLK\JPYJ\P[JOH\MMHNL
20 *VTW[L\YK»LH\
:VUKLL_[tYPL\YL
:VUKLKL[LTWtYH[\YLKtWHY[
HWYuZ]HUULTtSHUNL\ZLSP]YtL
H]LJSHWSH[PUL¸JVSPZ(+ ¹
24 ,U[YtLWYPTHPYLKLS»tJOHUNL\YK\
WYtWHYH[L\YLJZ
25 :VY[PLWYPTHPYLKLS»tJOHUNL\YK\
WYtWHYH[L\YLJZ
26 7VTWLKLJOHYNL
27 *SHWL[HU[PYL[V\Y
28 ,U[YtLLH\MYVPKLZHUP[HPYL
2 8a ,U[YtLLH\MYVPKLZHUP[HPYL
WYtJOH\MMtL
29 9tK\J[L\YKLWYLZZPVU
30 .YV\WLKLZtJ\YP[t[HYtL[WSVTIt
nIHY
32 7VTWLKLIV\JSHNLZHUP[HPYL
MHJ\S[H[P]L
33 :VUKLKL[LTWtYH[\YLLJZ
34 7VTWLWYPTHPYL
35 )V\[LPSSLKLKtJV\WSHNL
SP]YHISLLUVW[PVU]VPYWHNL 36 =HUULK»PZVSLTLU[TV[VYPZtL
39 7VTWLK»PUQLJ[PVU
21
23
44
50
51
56
57
61
64
65
68
76
84
85
87
88
89
;OLYTVZ[H[SPTP[L\Y‡*n
YtHYTLTLU[THU\LSWV\YWSHUJOLY
JOH\MMHU[+;<5-7
+PZJVUULJ[L\Y
9VIPUL[[OLYTVZ[H[PX\L
9L[V\YIV\JSLKLJPYJ\SH[PVULJZ
:VY[PLLH\JOH\KLZHUP[HPYL
;OLYTVTu[YL
*PYJ\P[YHKPH[L\YZ
YHKPH[L\YZJOHSL\YKV\JLWHYL_
*PYJ\P[IHZZL[LTWtYH[\YL
JOH\MMHNLWHYSLZVSWHYL_
:`Z[uTLKLUL\[YHSPZH[PVUKLZ
JVUKLUZH[ZVW[PVU
:V\WHWLKLZtJ\YP[tnTLTIYHUL
[HYtLL[WSVTItLnIHY
9VIPUL[K»HYYv[H]LJJSHWL[HU[P
YL[V\YKt]LYYV\PSSHISL
7VTWLJPYJ\P[ZVSHPYLnYHJJVYKLY
Z\Y´;96:63WHYL_
:V\WHWLKLZtJ\YP[t[HYtLL[
WSVTItLnIHY
=HZLK»L_WHUZPVU3SP]Yt
9tJLW[HJSLWV\YMS\PKLJHSVWVY[L\Y
1 09 4P[PNL\Y[OLYTVZ[H[PX\L
12a :VUKLJHW[L\Y
1
112b :VUKLIHSSVUZVSHPYL
1 12d :VUKLKLKtWHY[tJOHUNL\Yn
WSHX\LZ
1 15 9VIPUL[[OLYTVZ[H[PX\LKL
KPZ[YPI\[PVUWHYaVUL
23 :VUKLKtWHY[JHZJHKL
1
nYHJJVYKLYZ\YJOH\KPuYLLZJSH]L
26 9tN\SH[PVUZVSHPYL
1
29 +<6;\ILZ
1
30 +tNHaL\YnW\YNLTHU\LSSL
1
(PYZ[VW
31 *OHTWKLJHW[L\YZ
1
32 :[H[PVUZVSHPYLJVTWSu[LH]LJ
1
YtN\SH[PVU´9;30:63
33 *VTTHUKLnKPZ[HUJLPU[LYHJ[P]L
1
*+0V\ZPTWSPMPtL
(a)*VTTHUKLnKPZ[HUJL!PU[LYHJ[P]L*+0
V\ZPTWSPMPtL
(b)/VYSVNLL_[LYUL
nécessaire de se conformer aux règles de l’art et aux réglementations en vigueur.
Les exemples présentés ci-après ne peuvent recouvrir l’ensemble
des cas d’installation pouvant être rencontrés. Ils ont pour but
d’attirer l’attention sur les règles de base à respecter. Un certain
nombre d’organes de contrôle et de sécurité sont représentés,
mais il appartient, en dernier ressort, aux prescripteurs, ingénieurs-conseils et bureaux d’études, de décider des organes
de sécurité et de contrôle à prévoir définitivement en chaufferie
et fonction des spécificités de celle-ci. Dans tous les cas, il est
Attention : Pour le raccordement côté eau chaude sanitaire, si
la tuyauterie de distribution est en cuivre, un manchon en acier,
en fonte ou en matière isolante doit être interposé entre la sortie
d’eau chaude et cette tuyauterie afin d’éviter tout phénomène de
corrosion au niveau des piquages.
Installation d’une GSR 230 Condens avec 1 circuit plancher chauffant seul
21
133
65
44
23
27
C
9
7
3
4
C
9
11
230V
50Hz
27
16
9 50 18
GSR230_F0004
17
68
Installation d’une GSR 230 Condens avec 1 circuit direct « radiateurs » + 1 circuit avec vanne mélangeuse
+ 1 circuit eau chaude sanitaire
21
133
51
64
65
44
23
27
27
C
C
C
9
230V
50Hz
1x
AD 199
C
9
9
11b
7
11a
4
3
4
9
9
9
32
9
26
9
10
27
27
1x
AD 212
27
27
7
16
24
33
9 50 18
56
68
17
25
Légende : voir p. 12
13
28
GSR230_F0005A
30 29 9
Chaudières gaz au sol à condensation
EXEMPLES D’INSTALLATION
Chaudières gaz au sol à condensation
EXEMPLES D’INSTALLATION
Installation de 2 chaudières en cascade (circuit primaire de type 1 avec pompes d’injection)
avec 3 circuits avec vanne mélangeuse + 1 circuit eau chaude sanitaire, tous derrière une bouteille de découplage
21
51
64
65
BUS
3
L
TS
1x
AD 199
2x
AD 212
N
230 V
50Hz
*
27
C
9
230 V
50Hz
36
39
M
C
9
C
9
11b
18
50
9
23
27
27
C
*
M
23
8
123
C
C
9
9
11b
32
11b
4
35
9
9
4
10
10
9
9
24
26
36
33
39
17
27
17
68
9
27
7
4
10
16
27
27
29
25
13
9
30
27
28
GSR230_F0006B
3
1x
AD 196
44
23
7
1x
AD 199
65
44
* si fonctionnement en pression
Installation d’une chaudière avec 2 circuits avec vanne mélangeuse + 1 circuit de préparation d’eau chaude sanitaire
instantanée avec préchauffage solaire, tous derrière une bouteille de découplage
112a
(a)
133
67
64
9
32
9
44
65
23
9
230V
50Hz
7
4
3
11
1x
AD 199
9
9
130
90 7
24
10
9
16
68
25
9
56
26
27
9
81
27
28 29
13
61
230V
50Hz
126
POWERSUN
14
87
46
88
30
4
85
112b
9 50 18
17
84
33
8
35
129
109
11b
7
7
1x
AD 212
9
11a
230V
50Hz
27
27
27
(b)
89
GSR230_F0025A
21
Classification
L max
L
max
0
L max
30
l
C33
0
30
l
2
2
C33
B23
8
L max
B23P
B23P
1
6
OE_C230_F0008C
C13
7
 Configuration B23P : raccordement pour installation en cascade. Pour ce type de configuration, il est impératif d'utiliser
une fumisterie avec Avis Technique. Les clapets obturateurs
motorisés sont à commander séparément (colis GV 24 proposé en option).
 Configuration B23 : raccordement d'une chaudière seule ou
de chaudières en cascade à un conduit de fumées en dépression, insensible à l'humidité, l'air comburant étant pris dans la
chaufferie.
 Configuration C13 : Raccordement air/fumées par l’intermédiaire de conduits air et fumées séparés à un terminal horizontal concentrique (dit ventouse)
Remarques : cette configuration est interdite dans les ERP
(Établissement recevant du public).
 Configuration C33 : Raccordement air/fumées par l’intermédiaire de conduits air et fumées séparés à un terminal vertical
concentrique (sortie de toiture).
 Configuration B23P : Raccordement à un conduit de fumées
en pression, l'air comburant étant pris dans la chaufferie. Ce
type de configuration est soumis à Avis Technique.
Tableau des longueurs des conduits air/fumées maximales admissibles en fonction du type de chaudière
Lmax : Longueur maximale des conduits de raccordement en m
Type de raccordement air/fumées
Conduits concentriques
raccordés à un terminal horizontal
C13
Conduits concentriques
raccordés à un terminal vertical
C33
GSR 233
GSR 234
GSR 235
GSR 236
Ø 150 mm (Alu)
50
37
16
14
Ø 160 mm (PPs)
50
37
16
14
Ø 150 mm (Alu)
50
37
16
14
Ø 160 mm (PPs)
50
37
16
14
Ø 110 mm (PPs)
En cheminée
(air comburant pris dans le local)
B23P
voir
page
GSR 230 Condens
27
8
-
-
14,5
4
-
-
Ø 150 mm (Alu)
50
50
45
27
Ø 160 mm (PPs)
50
50
50
43
Ø 110 mm (PPs flex)
15
16
17
18
Chaudières gaz au sol à condensation
RACCORDEMENTS AIR/FUMÉES DE LA GSR 230 CONDENS
Chaudières gaz au sol à condensation
RACCORDEMENTS AIR/FUMÉES DE LA GSR 230 CONDENS
1 Configuration C13 - Ventouse horizontale concentrique
Attention : configuration interdite dans les ERP !
Accessoires de fumisterie PPs ou Alu
nécessaires au minimum pour le raccordement à une ventouse horizontale
12
Fumées
Ø de raccordement
L max
air comburant
21
7
Ø 150/220 mm
Alu
3
Ø 160/220 mm
PPs
11
Colis n°
Réf.
Colis n°
Réf.
Ventouse
horizontale (1)
Pièce de
raccordement d'air
DY831
100002469
DY827
100002401
DY830
100002404
DY830
100002404
Adaptateur
Ø 150
sur 160 mm
DY825
100002399
(1) Pour les murs d'une épaisseur > 400 mm, une rallonge est livrable en option,
voir ci-dessous.
46
OE_FUMI_F0031
19
Autres accessoires de fumisterie disponibles
Code
100004243
100002470
84887645
84887646
84887647
84887649
84887650
Accessoires communs
Solin pour toit plat Ø 160/220 mm
Solin pour toit incliné Ø 160/220 mm
Collier de fixation Ø 160 mm
Collier de fixation Ø 150 mm
Platine de finition intérieure
Colis
DY828
DY829
DY842
DY841
DY840
Code
100002402
100002403
100002693
100002692
100002700
PPs Ø 160/220 mm et Ø 160 mm
Rallonge pour ventouse horiz. Ø 160/220 mm
Tube de visite droit, lg 300 mm
Coude de visite
Rallonge lg 500 mm
Rallonge lg 1000 mm
Coude à 87° (1 pièce)
Coude à 45° (2 pièces)
DY831/DY827
21
Colis
DY857
DY833
DY834
DY822
DY821
DY823
DY824
Code
100004040
100002471
100002472
100002396
100002395
100002397
100002398
DY830
46
Nota :
Lmax se mesure en additionnant les longueurs des conduits air/fumées droits et les longueurs équivalentes des autres éléments :
- en Ø 150 mm (alu) : 1 coude à 87° = 6,4 m, 1 coude à 45° = 1,7 m, 1 té de visite = 6,4 m, 1 tube de visite = 0,5 m
- en Ø 160 mm (PPS) : 1 coude à 87° = 5 m, 1 coude à 45° = 1,4 m, 1 coude de visite = 5 m, 1 tube de visite = 0,9 m
16
FUMI_F0066
Colis
DY864
DY832
DY645
DY646
DY647
DY649
DY650
FUMI_F0066
Alu Ø 150/220 mm et Ø 150 mm
Rallonge pour ventouse horizontale
Té de visite
Rallonge lg 500 mm
Rallonge lg 1000 mm
Rallonge lg 1950 mm
Coude à 87° (1 pièce)
Coude à 45° (2 pièces)
2 Configuration C33 - Ventouse verticale concentrique
Attention : en cas d'utilisation en ERP, cette configuration n'est autorisée que si la chaudière est installée au dernier niveau
Fumées
Accessoires de fumisterie PPs ou Alu
nécessaires au minimum pour le raccordement à une ventouse verticale
Ventouse
verticale
Pièce de
raccordement d'air
DY835
100002473
DY826
100002400
DY830
100002404
DY830
100002404
Ø de raccordement
Ø 150/220 mm
Alu
air comburant
24
24
Ø 160/220 mm
PPs
27
Colis n°
Réf.
Colis n°
Réf.
Adaptateur
Ø 150
sur 160 mm
DY825
100002399
26
28
Ø 150 ou Ø 160 mm
GSR 233 Condens
GSR 234 Condens
GSR 235 Condens
GSR 236 Condens
26
3
Lmax (m)
50
37
16
14
7
L max
0
l
46
OE_FUMI_F0033
19
Autres accessoires de fumisterie disponibles
Code
84887645
84887646
84887647
Accessoires communs
Solin pour toit plat Ø 160/220 mm
Solin pour toit incliné Ø 160/220 mm
Collier de fixation Ø 160 mm
Collier de fixation Ø 150 mm
Platine de finition intérieure
Colis
DY828
DY829
DY842
DY841
DY840
Code
100002402
100002403
100002693
100002692
100002700
PPs Ø 160/220 mm et Ø 160 mm
Tube de visite droit, lg 300 mm
Rallonge lg 500 mm
Rallonge lg 1000 mm
Colis
DY833
DY822
DY821
Code
100002471
100002396
100002395
DY835/DY826
DY830
1
46
Nota :
Lmax se mesure en additionnant les longueurs des conduits air/fumées droits et les longueurs équivalentes des autres éléments :
- en Ø 150 mm (alu) : 1 coude à 87° = 6,4 m, 1 coude à 45° = 1,7 m, 1 té de visite = 6,4 m, 1 tube de visite = 0,5 m
- en Ø 160 mm (PPS) : 1 coude à 87° = 5 m, 1 coude à 45° = 1,4 m, 1 coude de visite = 5 m, 1 tube de visite = 0,9 m
17
FUMI_F0066
Colis
DY645
DY646
DY647
FUMI_F0066
Alu Ø 150/220 mm et Ø 150 mm
Rallonge lg 500 mm
Rallonge lg 1000 mm
Rallonge lg 1950 mm
Chaudières gaz au sol à condensation
RACCORDEMENTS AIR/FUMÉES DE LA GSR 230 CONDENS
Chaudières gaz au sol à condensation
RACCORDEMENTS AIR/FUMÉES DE LA GSR 230 CONDENS
6 Configuration B23P - Cheminée
Fumées
Accessoires de fumisterie PPs ou Alu
nécessaires au minimum pour le raccordement à une cheminée
1
*1m
ou * 0,4m
au-dessus de la faîtière
Ø de raccordement
Colis n°
Ø 110 mm
Ø (mm)
PPs
Réf.
Ø 110 mm Colis n°
PPs Flex Réf.
Ø 150 mm Colis n°
Alu
Réf.
Colis n°
Ø 160 mm
PPs
Réf.
6
L max
x mini
2
10
Kit de racc. cheminée
ou
Terminal Coude 87°
avec solin + support
DY177
84887577
DY888
100015287
DY780
DY855
84887780 100003968
DY837
DY836
100002475 100002474
Plaque de
finition
DY879
100010270
DY879
100010270
DY856
100003969
DY838
100002476
Fourreau
lg 500 mm
DY753
84887753
DY753
84887753
DY773
84887773
DY773
84887773
Adaptateur
DY915
150 sur 110
100017634
DY915
100017634
DY825
150 sur 160
100002399
18
Lmax
43
4
42
5
3
19
OE_FUMI_F0035B
19
GSR 233 Condens
GSR 234 Condens
GSR 235 Condens
GSR 236 Condens
x mini ⵧ (mm)
Ø (mm)
Ø 110 mm
PPs
27
8
170
190
Ø 110 mm
PPs flex
14,5
4
170
190
Ø 150 mm
Alu
50
50
45
27
220
240
Ø 160 mm
PPs
50
50
50
43
220
240
Autres accessoires de fumisterie disponibles
Alu (Ø 150 mm)
Té de visite
Rallonge lg 500 mm
Rallonge lg 1000 mm
Rallonge lg 1950 mm
Coude à 87° (1 pièce)
Coude à 45° (2 pièces)
Coude à 87° avec support
Étoile de centrage (2 pièces)
Grille d’aération extérieure 175 cm2
Grille d’aération intérieure 175 cm2
Colis
DY832
DY645
DY646
DY647
DY649
DY650
DY855
DY648
DY35
DY36
1
5
DY177/DY888
햲
Terminal avec solin
Tube de finition PPs noir, lg 0,345 m
(pour DY888 uniquement)
햳 2 étoiles de centrage
햵 Coude 87°
햶 Rail support
햷 Rallonge 0,5 m
18
D
MC35_F0054A
4 +
FUMI_F0066
DY856/DY838/DY879
FUMI_F0066
DY855/DY836
10
FUMI_F0066
DY773/DY753
FUMI_F0066
DY780/DY837
Code
100002470
84887645
84887646
84887647
84887649
84887650
100003968
84887648
84887435
84887436
PPS (Ø 110 mm)
Adaptateur Ø 100/150 sur 110/150 mm
Adaptateur Ø 150 sur 110 mm
Kit de raccord. cheminée avec adaptateur Ø 80 sur 100 mm
Kit de raccordement cheminée (rigide)
Terminal avec solin (conduit rigide)
Grille de prot. inox Ø 120 mm pour sortie toiture*
Té de visite
Coude de visite
Rallonge lg 500 mm
Rallonge lg 1000 mm
Rallonge lg 1950 mm
Coude à 87°
Coude à 45°
Collier de centrage (2 pièces)
Plaque de finition cheminée
Colis
DY817
DY915
DY876
DY177
DY189
DY183
DY188
DY180
DY179
DY178
DY181
DY182
DY187
DY879
Code
100002357
100017634
100008312
84887577
84887589
300007173
84887583
84887588
84887580
84887579
84887578
84887581
84887582
84887587
100010270
PPS (Ø 160 mm)
Tube de visite droit, lg 300 mm
Coude de visite
Rallonge lg 500 mm
Rallonge lg 1000 mm
Coude à 87° (1 pièce)
Coude à 45° (2 pièces)
Coude à 87° avec support
Plaque de finition cheminée
Étoile de centrage (2 pièces)
Grille d’aération extérieure 175 cm2
Grille d’aération intérieure 175 cm2
Colis
DY833
DY834
DY822
DY821
DY823
DY824
DY836
DY838
DY839
DY35
DY36
Code
100002471
100002472
100002396
100002395
100002397
100002398
100002474
100002476
100002540
84887435
84887436
Nota :
Lmax se mesure en additionnant les longueurs des conduits air/fumées droits et les longueurs équivalentes des autres éléments :
- en Ø 150 mm (alu) : 1 coude à 87° = 6,4 m, 1 coude à 45° = 1,7 m, 1 té de visite = 6,4 m, 1 tube de visite = 0,5 m
- en Ø 160 mm (PPS) : 1 coude à 87° = 5 m, 1 coude à 45° = 1,4 m, 1 coude de visite = 5 m, 1 tube de visite = 0,9 m
- en Ø 110 mm) : voir page 15
18
7 Configuration B23P - Pour installation en cascade
‘'
x mini
(mm)
Ø (mm)
D + 60
D + 80
[PLQL
PP 'PP
‘PP 'PP
[PLQL
/
PD[LP
*9
*9
*9
OE_GSR210_F0016B
Longueur maximale L (en m) admissible en fonction du Ø du conduit D (en mm) pour différentes combinaisons “cascade”
(Ces longueurs ont été définies en tenant compte des contraintes dimensionnelles données sur le schéma ci-dessus. Pour des
contraintes dimensionnelles différentes, nous consulter).
L en mètres
50
45
40
35
D=
Ø150
D=
Type de combinaison
Ø150
Ø180
Ø200
Ø250
Ø300
Ø350 mm
- Chaudières GSR 230 Condens, fonctionnement 40/30 °C
OE_C210_F00019
L max en fonction du Ø du conduit D pour différentes combinaisons
«cascade» GSR 230 Condens :
3
3
3
3
2
2
2
2
xG
xG
xG
SR
SR
SR
SR
6
23
5
23
4
23
3
de
n
Co
de
n
Co
de
n
Co
de
n
Co
ns
ns
ns
ns
ns
ns
ns
ns
de
n
Co
de
n
Co
de
de
n
Co
n
Co
6
23
5
3
R2
23
SR
4
3
23
SR
23
SR
GS
xG
x
xG
xG
xG
- Système de clapet d’isolement à commander séparément (colis GV 24)
Nota : Ces longueurs sont données à titre indicatif. La responsabilité de ŒRTLI ne peut en aucun cas être engagée.
Pour des configurations différentes, veuillez nous consulter pour un calcul spécifique.
19
Chaudières gaz au sol à condensation
RACCORDEMENTS AIR/FUMÉES DE LA GSR 230 CONDENS
RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION
Légende :
PU 250 kW
Hmini >
1,80 m
PU < 2000 kW
Chaufferie
sous-sol
Cas où le débouché
d’un terminal d’appareil
étanche est interdit
Hmini > 1,80 m
Hmini > 1,80 m
Façade aveugle
Source :
FUMI_F0044A
Chaufferie
© GDF - Suez
P11 P12 ... P1n
Multiples sorties horizontales et verticales
}
P2n
P22
P21 + P22 + ... + P2n
P21
P11 + P12 + … + P1n
P21 + P22 + … + P2n
en partie supérieure
des immeubles
2000 kW
et
2000 kW - (P21 + P22 + … + P2n)
250 kW
P1 max.
en pied
d’immeuble
250 kW - (P21 + P22 + … + P2n)
250 kW
Sorties horizontale et verticale
P1 max.
en partie supérieure
des immeubles
= 2000 kW - P2
en pied
d’immeuble
= 250 kW - P2
P2 max.
= 250 kW
= 250 kW
P2 max.
En résumé
• Aucun rejet n’est accepté en façade comportant des ouvrants
et entrées d’air
• Les puissances maximales autorisées ont été réduites au
nombre de 2 :
- 250 kW max. en sortie horizontale,
- 2000 kW max. en sortie verticale.
Thermique S.A.S.
Z.I. de Vieux Thann - 2 avenue Josué Heilmann
F - 68800 VIEUX-THANN
Administration des ventes : Tél. : 09 78 03 78 78 - Fax : 03 89 37 62 53
Pièces de rechange : Tél. :
Assistance Technique : Tél. :
www.oertli.fr
0 825 290 206
0,15 € TTC/MN
- Fax : 03 89 37 69 35
- Fax : 03 89 37 69 35
OE Th 11/2014 - 610536 - La société ŒRTLI ayant le souci de qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve le droit de modifier à tous moments, les caractéristiques indiquées dans ce document. OTT Imprimeurs 143183
Rappel : règle d’installation pour une chaudière d’une puissance
totale > 70 kW utilisant des combustibles gazeux
