Campagne de mesure éclairage : 50 logements dans un

Campagne de mesure éclairage : 50 logements dans un immeuble à Bordeaux
et parties communes.

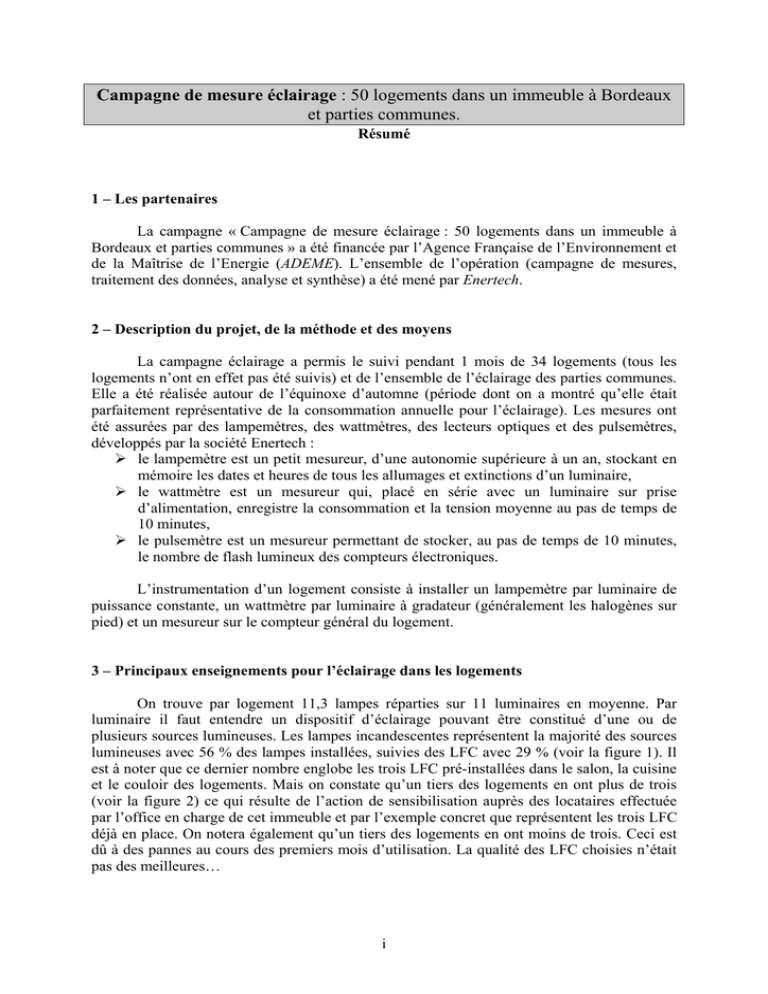

Résumé
1 – Les partenaires
La campagne « Campagne de mesure éclairage : 50 logements dans un immeuble à
Bordeaux et parties communes » a été financée par l’Agence Française de l’Environnement et
de la Maîtrise de l’Energie (ADEME). L’ensemble de l’opération (campagne de mesures,
traitement des données, analyse et synthèse) a été mené par Enertech.
2 – Description du projet, de la méthode et des moyens
La campagne éclairage a permis le suivi pendant 1 mois de 34 logements (tous les
logements n’ont en effet pas été suivis) et de l’ensemble de l’éclairage des parties communes.
Elle a été réalisée autour de l’équinoxe d’automne (période dont on a montré qu’elle était
parfaitement représentative de la consommation annuelle pour l’éclairage). Les mesures ont
été assurées par des lampemètres, des wattmètres, des lecteurs optiques et des pulsemètres,
développés par la société Enertech :
le lampemètre est un petit mesureur, d’une autonomie supérieure à un an, stockant en
mémoire les dates et heures de tous les allumages et extinctions d’un luminaire,
le wattmètre est un mesureur qui, placé en série avec un luminaire sur prise
d’alimentation, enregistre la consommation et la tension moyenne au pas de temps de
10 minutes,
le pulsemètre est un mesureur permettant de stocker, au pas de temps de 10 minutes,
le nombre de flash lumineux des compteurs électroniques.
L’instrumentation d’un logement consiste à installer un lampemètre par luminaire de
puissance constante, un wattmètre par luminaire à gradateur (généralement les halogènes sur
pied) et un mesureur sur le compteur général du logement.
3 – Principaux enseignements pour l’éclairage dans les logements
On trouve par logement 11,3 lampes réparties sur 11 luminaires en moyenne. Par
luminaire il faut entendre un dispositif d’éclairage pouvant être constitué d’une ou de
plusieurs sources lumineuses. Les lampes incandescentes représentent la majorité des sources
lumineuses avec 56 % des lampes installées, suivies des LFC avec 29 % (voir la figure 1). Il
est à noter que ce dernier nombre englobe les trois LFC pré-installées dans le salon, la cuisine
et le couloir des logements. Mais on constate qu’un tiers des logements en ont plus de trois
(voir la figure 2) ce qui résulte de l’action de sensibilisation auprès des locataires effectuée
par l’office en charge de cet immeuble et par l’exemple concret que représentent les trois LFC
déjà en place. On notera également qu’un tiers des logements en ont moins de trois. Ceci est
dû à des pannes au cours des premiers mois d’utilisation. La qualité des LFC choisies n’était
pas des meilleures…
i
Eclairage
ADEME
Eclairage
Nombre moyen de sources lumineuses par type de lampes
ADEME
Distribution des logements en fonction du taux d'équipement en Incandescent et
LFC
LFC : 3,3 lampes
Halogène : 0,6 lampe
35,0%
14,1%
30,0%
Incandescent
Nombre de logements (%)
29%
Halogène BT : 0,1 lampe
0,01%
0,89%
Fluorescent : 1,0 lampe
56%
LFC
25,0%
20,0%
15,0%
10,0%
5,0%
Nombre moyen de sources
lumineuses par logement : 11,3
0,0%
Incandescent : 6,3 lampes
1
ENERTECH
EDF
2
3
4
5
6
7
8
9
10
>10
Nombre de sources
ENERTECH
Figure 1
EDF
Figure 2
La puissance moyenne installée par logement est de 498 W (voir figure 3) ce qui
représente 8,8W/m². La puissance installée pour l’incandescence est majoritaire dans toute
les pièces à part pour la cuisine et le bureau (voir figure 4).
Eclairage
ADEME
Eclairage
Puissance totale installée par logement
ADEME
Répartition de la puissance installée par type de source et par type de
pièce
900
100%
800
90%
80%
700
70%
Puisssance (W)
600
60%
Moyenne : 498 W
500
50%
400
40%
30%
300
20%
200
10%
100
0%
Bureau
0
Logement
ENERTECH
EDF
Figure 3
Cagibi
Chambre à
coucher
Halogène BT
Couloir Escalier
Fluorescent
Cuisine
Salle de bain
Salon
Halogène
Incandescent
LFC
WC
ENERTECH
EDF
Figure 4
La consommation annuelle par logement est de 128 kWh/an (voir figure 5) soit 86
kWh/personne/an ou 2,2 kWh/m²/an. Pour évaluer l’impact des LFC pré-installées sur cette
consommation, nous avons recalculé celle-ci en remplaçant les LFC par des lampes
incandescentes de 75 W (voir figure 6) : la consommation annuelle dans ce cas serait de 186
kWh/an. Cette mesure a donc permis d’économiser 58 kWh/an/logement soit 31 % de la
consommation d’éclairage. Il est à noter que cette consommation est assez faible par rapport
aux valeurs trouvées dans de précédentes campagnes de mesure.
ii
Eclairage
ADEME
Eclairage
ADEME
Consommation annuelle moyenne par logement
Consommation annuelle moyenne par logement
Logements non pré-équipés en LFC
600
1000,0
900,0
500
Consommation (kWh/an)
Consommation (kWh/an)
800,0
400
300
200
128 kWh/an
700,0
600,0
500,0
400,0
300,0
186 kWh/an
200,0
100
100,0
0
0,0
Logement
Logement
ENERTECH
EDF
ENERTECH
EDF
Figure 5
Figure 6
La durée annuelle d’allumage par logement est de 1662 heures soit 4,5 heures/jour. Il s’agit
du temps pendant lequel au moins un luminaire est allumé dans le logement. Les lampes
incandescentes représentent 42 % de ce temps d’allumage suivies par les LFC avec 35 %
(voir figure 7). En se rappelant la distribution par logement de la figure 1, ces nombres
signifient que les LFC ont un taux d’utilisation supérieur à celui des lampes incandescentes.
On constate également que le nombre d’allumages par heure de fonctionnement est inférieur
dans le cas des LFC (voir figure 8), ce qui confirme qu’elles sont plus utilisées que les autres.
Eclairage
ADEME
Eclairage
ADEME
Fréquences cumulées du nombre d'allumages par heure
Structure de la durée d'allumage par type de source lumineuse
Comparaison des LFC par rapport aux autres types de sources
Hal BT
2%
100%
Fluorescent
9%
90%
80%
Halogène
12%
LFC
35%
70%
60%
Autres sources
LFC
50%
40%
30%
20%
10%
0%
0
Incandescent
42%
ENERTECH
ENERTECH
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Nombre d'allumages par heure
EDF
Figure 7
Figure 8
4 – Principaux enseignements pour l’éclairage dans les parties communes
Tous les circuits d’éclairage des parties communes ont été instrumentés durant le mois
de mesure. La consommation annuelle est de 9658 kWh/an dont 72 % sont représentés par
l’éclairage permanent du parking et par les B.A.E.S. (voir figure 9). Ceci correspond à une
consommation de 193 kWh/logt.an.
iii
EDF
Eclairage
ADEME
Consommations annuelles des services généraux
4500
4161
(83,2)
Les valeurs entre paranthèses correspondent à la consommation annuelle par logement
Consommation (kWh/an)
4000
3500
2794
(55,9)
3000
2500
2000
1500
911
(18,2)
1000
553
(11,0)
500
342
(6,2)
253
(5,0)
164
(3,3)
149
(2,9)
104
(2,1)
96
(0,9)
89
(1,8)
35
(0,7)
4
3
1
(0,08) (0,06) (0,02)
0
al
ie
rs
Es
c
sc
en
se
ur
m
in
ut
er
C
ie
irc
ul
at
io
n
R
Sa
+3
s
as
ce
ns
Lo
eu
ca
r
lt
ec
hn
i
q
C
ue
irc
ul
at
io
n
R
C
+1
irc
ul
at
io
n
R
C
+2
irc
ul
at
io
n
R
Lo
+4
ca
lp
Lo
ou
ca
be
lc
lle
om
pt
eu
re
au
A
Pa
rk
in
g
R
D
C
ES
io
n
B
A
ul
at
C
irc
Pa
rk
in
g
pe
rm
an
en
t
0
Zones
ENERTECH
EDF
Figure 9
En comparant ces résultats à deux autres opérations, dont l’une ayant aussi fait l’objet
d’une optimisation au niveau des consommations électriques, on constate que, pour les
circulations et l’éclairage extérieur, la mise en œuvre de LFC permet d’atteindre des
consommations par logement assez basse (voir figure 10). En revanche il existe des points
pouvant être améliorés par l’utilisation de solutions performantes, tels les parkings.
Opérations
Eclairage des
Eclairage des
Eclairage extérieur
B.A.E.S.
circulations + locaux
parkings
(kWh/an/logement) (kWh/an/logement)
(kWh/an/logement)
(kWh/an/place)
Montreuil
101
52
46
219
Villeurbanne (Restart)
37
12
80
17,5
Bordeaux
31
11
56
142,4
Figure 10
5 – Conclusion
Cette campagne a permis d’analyser les consommations d’éclairage tant au niveau des
logements que des parties communes. Elle a permis de mettre en évidence les économies liées
à l’utilisation de LFC. Mais elle a aussi permis de définir les points à approfondir qui
empêchent cette opération d’être pleinement exemplaire pour les réalisations à venir.
iv
