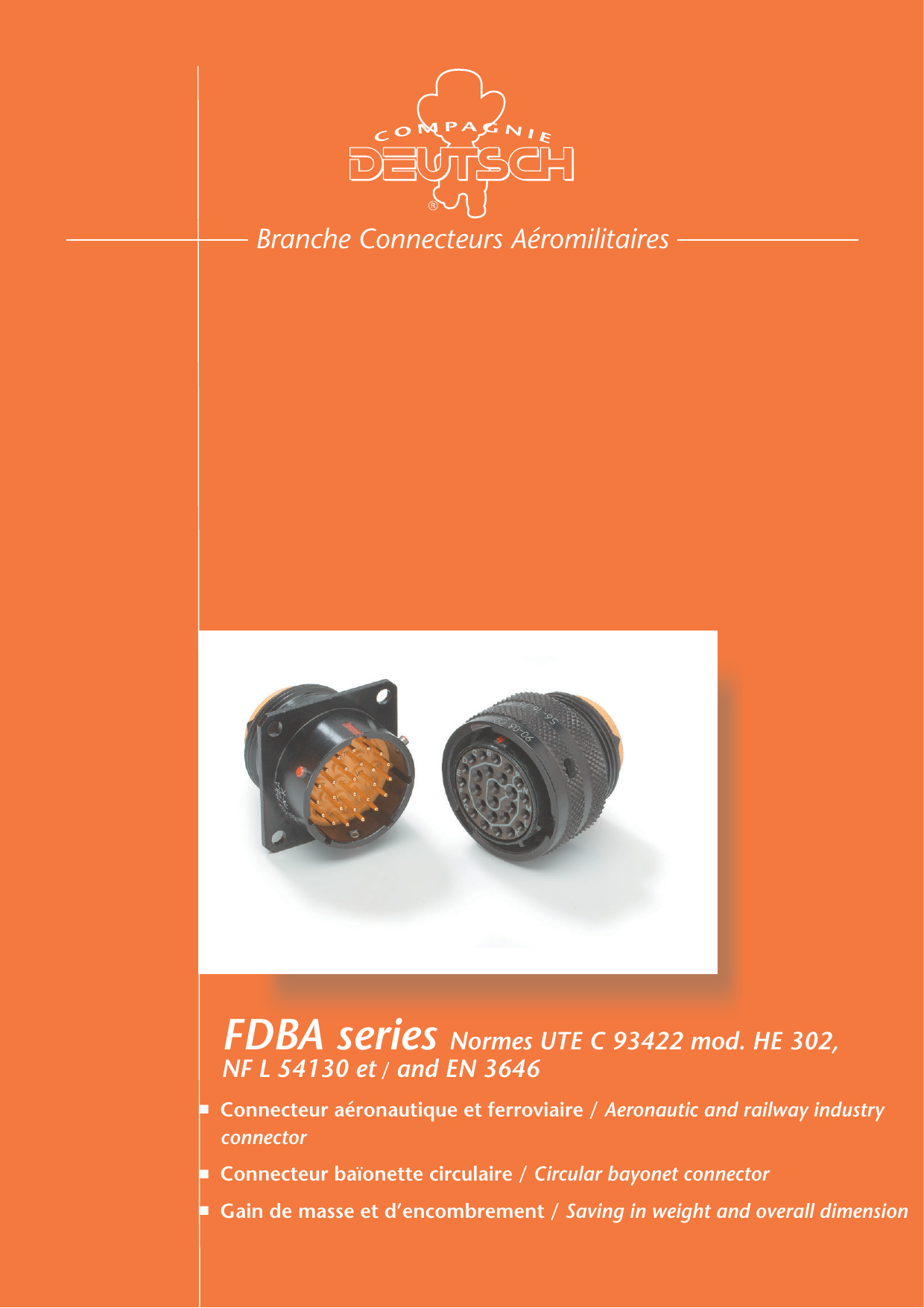

FDBA A4 pour Web pdf.

Branche Connecteurs Aéromilitaires
FDBA series Normes UTE C 93422 mod. HE 302,
NF L 54130 et / and EN 3646
■
Connecteur aéronautique et ferroviaire / Aeronautic and railway industry
connector
■
Connecteur baïonette circulaire / Circular bayonet connector
■
Gain de masse et d’encombrement / Saving in weight and overall dimension
FDBA
Sommaire / Summary
Présentation
1
Introduction
1
Avantages
2
Advantages
2
Synoptique
3
Synoptic
3
Caractéristiques techniques
4
Technical characteristics
5
Système de référence
6
Part numbering system
6
Détrompage mécanique
6
Keying mechanisme
6
Arrangements
7
Arrangements
7
Embases
8
Receptacles
8
Embases hermétiques
10
Hermetic receptacles
10
Fiches
11
Plugs
11
Accouplements
12
Mating and unmating dimensions
12
capuchons
12
Protective covers
12
Accessoires
13
Accessories
13
Contacts et outillages
14-15
Contacts and tools
14-15
FDBA
Présentation / Introduction
1 – Etanchéité garantie sur chaque câble, grâce à
1 – Triple wire sealing.
plusieurs barrières d’étanchéité.
2 – Rétention mécanique de l’isolant par clip.
3 – Etanchéité interfaciale garantie par compression
de l’isolant et joint périphérique.
4 – Etanchéité individuelle des contacts assurée à
l’accouplement par compression des cheminées
élastomère sur isolant dur.
5 – Rondelles anti-friction, permettant à l’effort
2 – Mechanical retention of the insert by a snap ring.
3 – Interfacial seal ensured by compression of insert
and static/dynamic seal.
4 – Contacts individual sealing at coupling stage
by compression of elastomer conical risers
on hard insert.
5 – Anti-friction washers for constant mating force.
de verrouillage de rester constant.
6 – Etanchéité entre boîtier et isolant garantie par
6 – Insert to shell sealing with potting.
potting.
7 – Système anti-rotation par crans sur l’arrière
du corps de prise permettant un serrage et
blocage efficaces des accessoires.
7 – Connector rear part fitted with a teeth
anti-rotation system assuming an effective
tightening and clamping.
1
FDBA
Avantages / Advantages
• Verrouillage baïonnettes.
• Bayonet coupling
• Connecteur conforme aux normes UTE C 93422 modèles
• Connector
• Boîtier en alliage d’aluminium anodisé noir ou nickelé.
• Black anodized or nickel plating aluminium shells. Hermetics
• Isolant en élastomère silicone et en résine thermodur-
• Silicone elastomere and thermosetting resin insert.
• Gain de masse (25%) et d’encombrement (23%) par rap-
• Gain in weight (25%) and overall dimension (23%) compared
• Contacts à sertir de taille 20 et 16.
• Crimping contacts size 20 and 16.
• Contacts à picot pour circuit imprimé, embase étanche et
• Contacts for printed circuit available in sealed and hermetic
• Isolant
• Back silicone insert on each wire to accept the new generation
• 9 tailles de boîtiers et 24 arrangements disponibles.
• 9 sizes of shells and 24 arrangements available.
• Embases hermétiques avec contacts à souder.
• Solder contacts hermetic shells.
HE 302 et HE 303, NF L 54130, à la spécification
BES/SST/ELC/321 Prod., (B.A.C. et Aérospatiale) et AECMA
EN 3646.
Hermétiques en acier nickelé
cissable.
port aux connecteurs de la NAS 1599.
hermétique.
arrière à barrières réduites acceptant les nouveaux câbles utilisés en aéronautique.
meet requirements of UTE C 93422 models HE
302 and HE 303, NF L 54130, specification BES/SST/ELC/321
Prod., (B.A.C. and Aérospatiale) and AECMA EN 3646.
in nickel steel.
to NAS 1599 connectors.
shells.
of aeronautic cables.
2
FDBA
Synoptique / Synoptic
■
■
Accessoires
Accessories
■
Fiches
Plugs..
■
Embases
Receptacles
A451 Ecrou arrière allégé
Collerette carrée Fixation 4 vis
4 screw square / Box mounting
A451
Ecrou arrière allégé
Lightened backhell
Lightened backhell
Joint à plat / Flat gasket
50
A285 Ecrou arrière
56
A285
Ecrou arrière
Backhell
Accessoires
Accessories
Backhell
Collerette ronde Fixation écrou
Round nut box Mounting
54
059
Serre cable droit
Straight cable clamp
059
Avec couronne de masse
With earth continuity
Serre cable droit
Straight cable clamp
57
■
Embases hermétiques
Hermetical receptacles
Collerette carrée Fixation 4 vis
4 screw square Box mounting
081 Serre cable coude
Elbowed cable clamp
50H
58H
081
Serre cable coude
Elbowed cable clamp
Collerette carrée
Contacts à picot
4 screw square box
Mounting pin contacts
Joint à plat
Flat gasket
50H A276A
■
■
Capuchons pour
embases / Protective
cap for receptacles
Collerette ronde Fixation écrou
Round nut box Mounting
54H
Capuchons pour
fiches / Protective
cap for plugs
DBAC 56
DBAC 50
Collerette à souder
Soldered box mounting
53H
DBAC 50-54
■
Prise de repos
Dummy receptacle
50PR
*
Voir page 12 / See page 12
DBAC 56-54
DBAC 56-56
3
FDBA
Caractéristiques techniques
■
Mécaniques
Boîtier
Matière
Revêtement
Isolant
Matière
Version étanche :
Version hermétique :
Version étanche :
Version hermétique :
Version étanche :
Version hermétique :
Résistance aux fluides
Tenue en pression de l’isolant verre
Contacts
Matière et revêtement
Rétention
Version hermétique :
:
Version étanche :
Version hermétique :
Version étanche :
Etanchéité
Vibrations
Chocs
Version étanche :
Version hermétique :
Endurance
Température d’utilisation
Chocs thermiques
Herméticité
■
Alliage d’aluminium
Acier
Anodisé noir ou nickelé
Nickelé
Résine thermodurcissable et élastomère silicone
Verre fritté
(conforme BES/SST/ELC/321/Prod. et MIL C 26482)
Oronite M2V, skydrol, kérosène JP2 et JP4, huiles moteurs et fluides hydrauliques
70 bars
Alliage cuivreux - Or sur nickel
Type à sertir, montage et démontage par l’arrière du connecteur
Ferro nickel - Or sur nickel - Type à souder
Par clip unitaire à chaque contact intégré dans l’isolant
+ 0,13
Taille 20 : 9 – 0 daN
+ 0,13
Taille 16 : 11 – 0 daN
Taille 12 : 11 +– 00,13 daN
(conforme à la norme MIL–C 26482)
Fuite ≤ à 16 cm3/h sous 2,1 bars
Conforme à la norme MIL–STD 202 méthode 204, condition B
100 g 11 millisecondes dans les 3 axes
50 g dans les 3 axes
500 cycles complets de verrouillages et déverrouillages
– 55° C à + 200° C
10 cycles de – 55° C à + 200° C
Sous une dépression de 1 x 10 – 6 torr fuite inférieure à 2,8mm3/h
Electriques
Tension de tenue
Tension d’utilisation
Résistance d’isolement
Intensité maximale des contacts
Version étanche :
Version hermétique :
Version étanche :
Version hermétique :
Résistance de contact
Version étanche :
Version hermétique :
Section câble admissible
Version étanche :
Version hermétique :
Diamètre sur gaine
Version étanche :
Au niveau de la mer – service 1 : 1500V eff. 50 Hz
– service 2 : 2300V eff. 50 Hz
Service 1 : 500 V eff. 50 Hz
Service 2 : 750 V eff. 50 Hz
≥ à 5000 MΩ à 25° C et 60% HR
≥ à 5000 MΩ à 20° C et 65% HR
Taille 20 : 7,5 A max.
Taille 16 : 13 A max.
Taille 12 : 23 A max.
Taille 20 : 5 A max.
Taille 16 : 10 A max.
Taille 12 : 17 A max.
Taille 20 : 3 mΩ sous intensité max.
Taille 16 : 2 mΩ sous intensité max.
Taille 12 : 1,5 mΩ sous intensité max.
Taille 20 : 21 mΩ sous intensité max.
Taille 16 : 14 mΩ sous intensité max.
Taille 12 : 11 mΩ sous intensité max.
Taille 20 : 0,21 à 0,60 mm2
Taille 16 : 0,60 à 1,34 mm2
Taille 12 : 1,91 à 3,18 mm2
Taille 20 : 0,21 à 0,93 mm2
Taille 16 : 0,60 à 1,91 mm2
Taille 12 : 1,91 à 3,18 mm2
Taille 20 : 0,71 à 2,11 mm
Taille 16 : 1,20 à 2,62 mm
Taille 12 : 1,93 à 4,01 mm
4
FDBA
Technical characteristics
■
Mechanical
Shell
Material
Plating
Insert
Material
Fluid resistance
Pressure resistance
Contacts
Material and plating
Retention
Sealing
Vibrations
Physical shocks
Durability
Service température
Thermal shocks
Air leackage
■
Sealing version :
Hermetical version :
Sealing version :
Hermetical version :
Sealing version :
Hermetical version :
Aluminium alloy
Steel
Black anodize or nickel plating
Nickel
Thermosetting resin, silicone elastomere
Sintered glass insert
(in accordance with BES/SST/ELC/321/Prod. and MIL C 26482)
Oronite M2V, skydrol, JP2 and JP4 kerosene, engine oils and hydraulics fluids
Hermetical version : 70 bars
:
Sealing version :
Hermetical version :
Sealing version :
Copper alloy – Gold over nickel
Crimp type, rear release
Ferrous – Gold over nickel – Solder type
By clip on each contact integreat
Size 20 : 9 +– 0,13
daN
0
Size 16 : 11 +– 0,13
daN
0
Size 12 : 11 +– 0,13
daN
0
(in accordance with MIL C 26482)
Maximum leackage ≤ 16 cm3/h under 2,1 bars pressure
In accordance with MIL–STD 202 method 204, condition B
Sealing version : 100 g 11 ms in the 3 axes
Hermetical version : 50 g in the 3 axes
500 full coupling and uncoupling cycles
– 55° C to + 200° C
10 cycles from – 55° C to + 200° C
Less than to 2,8 mm3/h under 1 x 10 – 6 torr vaccum
Electrical
Withstanding voltage
Service voltage
Insulation resistance
Contacts maximum current
Sealing version :
Hermetical version :
Sealing version :
Hermetical version :
Insulation resistance
Sealing version :
Hermetical version :
Allowed wires section
Sealing version :
Hermetical version :
Diameter over insulation sheath
At sea level : service 1 : 1500 V eff 50Hz
service 2 : 2300 V eff. 50 Hz
Service 1 : 500 V eff. 50 Hz
Service 2 : 750 V eff. 50 Hz
≥ to 5000 MΩ to 25° C and 60% HR
≥ to 5000 MΩ to 20° C and 65% HR
Size 20 : 7,5 A max.
Size 16 : 13 A max.
Size 12 : 23 A. max.
Size 20 : 5 A max.
Size 16 : 10 A max.
Size 12 : 17 A max.
Size 20 : 3 mΩ under max. intensity
Size 16 : 2 mΩ under max. intensity
Size 12 : 1,5 mΩ under max. intensity
Size 20 : 21 mΩ under max. intensity
Size 16 : 14 mΩ under max. intensity
Size 12 : 11 mΩ under max. intensity
Size 20 : 0,21 to 0,60 mm2
Size 16 : 0,60 to 1,34 mm2
Size 12 : 1,91 to 3,18 mm2
Size 20 : 0,21 to 0,93 mm2
Size 16 : 0,60 to 1,91 mm2
Size 12 : 1,91 to 3,18 mm2
Size 20 : 0,71 to 2,11 mm
Size 16 : 1,20 to 2,62 mm
Size 12 : 1,93 to 4,01 mm
5
FDBA
Système de référence / Part numbering system
Type de boîtier
50 : Embase collerette carrée
53 : Embase collerette à souder,
uniquement hermétique
54 : Embase collerette ronde
56 : Fiche
57 : Fiche avec couronne de masse
58 : Embase collerette carrée large,
uniquement hermétique
* : Version inox, nous consulter
Modifications spéciales
Connecteur version nickelé : A 499
Embase hermétique collerette carrée avec
Cadmié vert olive : 023
contacts à picot : A 276 A
Serre-câble droit : 059
Serre-câble coudé : 081
Special Modifications
Connecteur livré sans contact : 090
Olive drab cadmium : 023
Contact taille 20 conforme à la norme ASNE : A246
Straight cable clamp : 059
Arrangements hybrides gauge 20 plus 16,
Elbowed cable clamp : 081
conformes à la norme ASNE : B246
Delivery without contact : 090
Connecteur livré avec écrou arrière : A 285 Size 20 contact in accordance with ASNE : A246
Ecrou arrière allégé : A 451
Hybrid arrangement gage 20 and 16,
in accordance with ASNE : B246
Supplied with backshell : A 285
Genre du contact
Lightened backshell : A 451
Contact mâle : P
Nickel version connector : A 499
Contact femelle : S
Taille du boîtier
Hermetical square flange receptable with
Contact type
Shell size
special contacts for printed circuit : A 276 A
Male contact : P
8-10-12-14-16-18-20Female contact : S
22-24
Shell type
50 : Square flange receptacle
53 : Solder receptacle, hermetic only
54 : Single hole mounting receptacle
56 : Plug
57 : Plug with RFI fingers
58 : Large square flange, hermetic only
* : stainless steel, consult us
FDBA
50
Type de connecteur
Connector type
H
14
Version
H : Hermetique
Sans indice : Etanche
19
Arrangement de l’isolant
Insert arrangement
(voir page/See page 7)
P
N
K
***
Indice
Evolution du connecteur
Positionnement de l’isolant
Index
Normal : N
Autres : W-X-Y-Z
Connecteur evolution
Version
H : Hermetic
Without index : Sealing
Insert clocking position
Normal : N
Others : W-X-Y-Z
FDBA
Détrompage mécanique / Keying mechanisme
Le positionnement est normal lorsque l’axe vertical de l’isolant est confondu avec l’axe de la clavette du boîtier (repérage N).
Un détrompage peut-être effectué entre deux connecteurs
de même disposition par un décalage angulaire de l’un des
isolants dans son boîtier. Cette rotation de l’isolant s’effectue
dans le sens des aiguilles d’une montre pour les dispositions
mâles et dans le sens inverse pour les dispositions femelles.
Les décalages angulaires déterminés (voir tableau ci-contre)
donnent les positions W - X - Y - ou Z.
Clocking position is normal when the insert vertical axis is intermingled with the shell keyway axis. An unkeying can be performed
between 2 connectors of same layout by angular displacement of
one of the inserts in its shell. This insert rotation is made in the
clockwise for pin layouts and in the counter clockwise for socket
layouts. Angular displacements on the hereafter table give clocking
positions W - X - Y - or Z (see table opposite).
F
C
J
E
C
D
Positionnement normal
Normal clocking position
B
D
K
E
A
F
B
J
H
K
G
H A
G
Positionnement Y
Normal clocking Y
Arrangements
Arrangements
8-3A / 8-98
8-33
10-6
12-3
12-8
12-10
14-4
14-5
14-12
14-15
14-19
16-8
16-21
16-26
18-11
18-32
20-16
20-39
20-41
22-21
22-12
22-41
22-55
24-61
Positionnement en degrés
Clocking position in degrees
W
X
Y
Z
60
90
90
90
60
45
40
43
17
30
54
60
62
85
238
63
45
16
39
30
90
112
155
92
90
110
165
152
119
138
318
144
126
135
142
180
180
203
270
184
155
315
180
275
241
222
333
252
225
175
226
270
292
295
273
234
331
338
340
265
347
333
349
314
324
Nombre de contacts
Number of contacts
Tailles / Sizes
20
16
12
3
3
6
8
10
8
14
19
16
26
32
37
41
027
55
61
3
5
4
1
8
5
11
16
2
21
14
-
Exemple de décalage angulaire de l’isolant, vue face avant mâle
Exemple of insert angular displacement, male front face view
6
4
12
-
FDBA
Arrangements / Arrangements
Vu face avant isolant mâle / Male insert viewed from front face.
G
H
F
E
D
Disposition 08-3A/08-98
3 contacts taille/size 20
*
*
*
A
H
G
L
A
B
J
K
M
J
Disposition 14-4
4 contacts taille/size 12
N
G
D
*
Disposition 14-12
8 contacts taille/size 20
4 contacts taille/size 16
Disposition 14-5
5 contacts taille/size 16
E
F
*
Disposition 14-15
14 contacts taille/size 20
1 contacts taille/size 16
A
J
R
H
S
P
G
M
L
N
H
C
D
R
T
J
H
V
a
N
C
P
U
K
G
D
S
L
D
V
*
Disposition 16-08
8 contacts taille/size 16
L
F
W
G
E
H
*
Disposition 16-21
16 contacts taille/size 120
5 contacts taille/size 16
D
X
J
G
Disposition 14-19
19 contacts taille/size 20
C
G
c
Y
K
H
D
U
b
B
K
C
T
Z
M
C
C
D
H
C
E
*
J
P
F
Disposition 12-10
10 contacts taille/size 20
M
R
I
C
D
C
K
B
E
B
D
K
Disposition 12-03
3 contacts taille/size 16
A
H
G
*
Disposition 10-06
6 contacts taille/size 20
Disposition 08-33
3 contacts taille/size 20
Disposition 12-08
8 contacts taille/size 20
Disposition 16-26
26 contacts taille/size 20
Disposition 18-11
11 contacts taille/size 16
A
R
e
P
B
U
l
W
D
X
E
g
c
h
Y
b
M
K
N
S
C
P
R
H
D
S
h
R
g
F
q
*
Disposition 18-32
32 contacts taille/size 20
Disposition 20-16
16 contacts taille/size 16
F
c
d
e
M
E
b
L
K
k
g
q
p
e
d
G
G
D
H
F
L
K
*
Disposition 20-41
41 contacts taille/size 20
Disposition 22-12
12 contacts taille/size 12
Z
N
M
W
R
W
L
V
C
j
-
U
X
V
K
U
J
S
T
D
E
F
H
Z
X
B
G
a
m
q
_
e
f
M
N
G
i
-
y
x
*
G
d
n
m
P
J
*
Disposition 22-55
55 contacts taille/size 20
D
e
LL
CC
R
H
e
p
_
S
C
w
JJ
NN
DD
T
F
b
HH
x
EE MM PP
KK
q
_
c
v
f
K
r
a
u
FF
U
E
t
EE
L
D
s
DD
w
V
Z
CC
B
c
d
GG
s
Y
r
A
b
v
t
W
X
BB
a
u
X
C
q
_
HH
FF
M
Disposition 22-41
27 contacts taille/size 20
14 contacts taille/size 16
p
_
GG
g
H
K
B
W
AA
z
h
J
L
j
-
P
F
d
g
P
R
E
p
_
h
R
k
c
r
S
m
D
n
t
n
Y
A
V
T
S
C
b
s
N
Disposition 22-21
21 contacts taille/size 16
B
k
i
-
T
U
A
Y
A
P
E
J
M
Disposition 20-39
37 contacts taille/size 20
2 contacts taille/size 16
C
F
b
c
N
J
K
L
a
n
f
P
M
N
E
m
t
r
R
G
H
D
Z
s
h
S
n
p
f
N
a
B
C
Y
l
T
m
J
B
X
j
U
D
Z
k
E
V
C
Y
r
A
W
B
X
j
l
P
G
G
H
J
T
A
W
V
U
B
M
J
F
Z
a
L
K
C
V
f
d
N
A
L
A
T
S
N
BB
E
f
y
F
g
z
k
j
-
M
L
G
h
AA
H
i
J
K
Disposition 24-61
61 contacts taille/size 20
* Disponibles en hermétique. Available in hermetic version.
7
FDBA
Embases / Receptacles
■
Version étanche
Sealing version
Collerette carrée / Square flange
• Sans écrou arrière / Less backshell FDBA 50
B
L
C
D
E
B
C
F
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
• Avec écrou arrière / With backshell FDBA 50-**-A285
B
L
C
B
D
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
C
E
F
Taille
Size
L
max.
08
10
12
14
16
18
20
22
24
25,50
25,50
25,50
25,50
25,50
25,50
27,95
27,95
27,95
Taille
Size
L
max.
08
10
12
14
16
18
20
22
24
31,45
31,45
31,45
31,45
31,45
31,45
33,85
33,85
33,85
• Avec serre-cable droit / With straight cable clamp FDBA 50-**-059
L
B
D
C
B
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
C
Ø max. câble accepté
Ø allowed cable
E
F
J1 G
Ø max. brides serrées
Ø tightened cable
C
Taille
Size
J1
max.
J
max.
L
max.
08
10
12
14
16
18
20
22
24
5,15
7,25
10,55
12,05
15,85
17,95
21,05
24,25
27,45
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
40,40
40,40
40,40
46,40
46,40
46,40
48,85
48,85
48,85
• Avec serre-cable coudé / With elbowed cable clamp FDBA 50-**-081
L
B
D
C
B
E
F
C
G
T
R
4 trous/holes Ø 3,15 + 0,15
Tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
Ø max. brides serrées
Ø tightend cable
J1
J
Taille
Size
J1
max.
J
max.
L
max.
R
max.
T
max.
08
10
12
14
16
18
20
22
24
5,15
7,25
10,55
12,05
15,85
17,90
21,05
24,25
27,40
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
43,80
46,15
49,60
51,85
55,25
58,70
64,50
67,60
70,70
17,40
20,20
23,60
25,50
29,70
32,60
36,00
39,20
42,80
20,70
22,00
23,80
25,30
26,80
28,30
29,90
31,60
33,20
C
D
± 0,1 ± 0,15
E
max.
F
max.
G
max.
–0
+ 0,2
15,08
18,26
20,62
23,02
24,58
26,98
29,36
31,76
34,92
1,45
1,45
1,45
1,45
1,45
1,45
2,25
2,25
2,25
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
15,65
18,65
21,80
25,00
28,25
30,95
34,15
37,30
40,45
16,05
19,00
22,25
25,40
28,60
31,75
34,90
38,10
41,30
Ø max. câble accepé
Ø allowed cable
• Mode de fixation / Mounting styles
Perçage panneau
Panel cutout
2,50 max. tailles/sizes 8 à/to 18
5,40 max. tailles/sizes 20 à 24
C
C
3,50 max.
Hors-tout (suivant accessoire)
Overall (as per accessory)
H
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
Taille
B
Size max.
08
10
12
14
16
18
20
22
24
21,00
24,25
26,60
29,00
31,30
33,70
36,85
39,95
43,15
11,13
11,13
11,13
11,13
11,13
11,13
14,85
14,85
15,70
8
H
■
Collerette ronde / Single hole mounting
Version étanche
Sealing version
• Sans écrou arrière / Less backshell FDBA 54
L
A
M
2,05 max.
D
Taille
Size
L
max.
8
10
12
14
16
18
20
22
24
25,50
25,50
25,50
25,50
25,50
25,50
27,95
27,95
27,95
Taille
Size
L
max.
8
10
12
14
16
18
20
22
24
31,45
31,45
31,45
31,45
31,45
31,45
33,85
33,85
33,85
F
• Avec écrou arrière / With backshell FDBA 54-**-A285
A
L
M
2,05 max.
D
F
G
• Avec serre-cable droit / With straight cable clamp FDBA 54-**-059
Taille
J1
Size max.
L
A
2,05 max.
D
M
F
J1 G
Ø max. brides serrées
Ø tightened cable
Ø max. câble accepté
Ø allowed cable
M
J
max.
L
max.
8
10
12
14
16
18
20
22
24
5,15
7,25
10,55
12,05
15,85
17,95
21,05
24,25
27,45
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
40,40
40,40
40,40
46,40
46,40
46,40
48,85
48,85
48,85
• Avec serre-cable coudé / With elbowed cable clamp FDBA 54-**-081
A
D
M
L
2,05 max.
F
G
T
Ø max. brides serrées
Ø tightened cable
R
• Mode de fixation / Mounting styles
Perçage panneau
Panel cutout
4,75 max. tailles/sizes 8 à/to 18
6,35 max. tailles/sizes 20 à 22
5,60 max. tailles/sizes 24
N
Hors-tout (suivant accessoire)
Overall (as per accessory)
H
J1
J
Taille
Size
J1
max.
J
min.
L
max.
R
max.
T
max.
8
10
12
14
16
18
20
22
24
5,15
7,25
10,55
12,05
15,85
17,90
21,05
24,25
27,40
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
43,85
46,20
49,65
51,90
55,30
58,75
64,50
67,60
70,70
17,40
20,20
23,60
25,50
29,70
32,60
36,00
39,20
42,80
20,70
22,00
23,80
25,30
26,80
28,30
29,90
31,60
33,20
D
± 0,15
F
max.
G
max.
H
+0
– 0,2
M
max.
+0
– 0,2
16,70
16,70
16,70
16,70
16,70
16,70
19,10
19,10
19,10
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
15,65
18,65
21,80
25,00
28,25
30,95
34,15
37,30
40,45
14,70
17,85
22,60
25,75
28,95
32,10
35,30
38,45
41,65
19,20
22,37
27,12
30,30
33,47
36,67
39,82
43,02
46,17
13,85
17,05
21,15
24,30
27,45
30,65
33,80
37,00
40,15
Ø max. câble accepé
Ø allowed cable
Taille
A
Size max.
8
10
12
14
16
18
20
22
24
23,30
26,60
30,40
33,80
37,00
40,15
45,20
48,35
51,55
9
N
FDBA
Embases hermétiques / Hermetic receptacles
■
Collerette carrée / Square flange
Mode de fixation
Mounting styles
G
3,20 max.
Taille
Size
B
max.
B1
max.
C
± 0,1
C1
D
± 0,1 ± 0,15
D1
max.
F
max.
G
max.
+0
– 0,2
L
max.
P max.
Tailles / Sizes
20
16
8
10
12
14
16
18
20
22
24
21,00
24,25
26,60
29,00
31,30
33,70
36,85
39,95
43,15
26,50
29,10
32,25
34,65
37,00
39,05
43,00
44,95
48,15
15,08
18,26
20,62
23,02
24,58
26,98
29,36
31,76
34,92
18,10
20,62
23,82
26,18
28,57
30,55
32,94
34,92
38,10
1,55
1,55
1,55
1,55
1,55
1,55
2,25
2,25
2,25
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
2,50
2,50
2,50
2,50
2,50
2,50
5,40
5,40
5,40
16,05
19,00
22,25
25,40
28,60
31,75
34,90
38,10
41,30
13,75
13,75
13,75
13,75
13,75
15,35
-
6,85
6,85
6,85
6,85
6,85
6,85
7,10
7,10
6,25
8,95
8,95
8,95
8,95
8,95
8,95
9,20
9,20
8,35
Pour circuits imprimés
For printed circuit boards
Perçage panneau
Panel cutout
FDBA 50H
D
FDBA 50H
C
12,65
12,65
12,62
12,65
12,65
12,65
14,09
14,09
14,93
H
FDBA 50H-**-A276A
D1
1,70 max.
B
L
C
1,70 max.
9,5 max.
F
H
C
F
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
C
0,70 max.
P
B
4 trous/holes Ø 3,15 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15
tailles/sizes 24
13,50 max.
FDBA 58H
D
FDBA 58H
C1
C1 B1
P
4 trous/holes Ø 3,80 + 0,1
■
C1
F
H
C1
B1
D1
1,70 max.
Collerette ronde / Single hole mounting
G
N
Mode de fixation
Mounting styles
H
4 trous/holes Ø 3,80 ±0,1
Taille
Size
A
max.
B
max.
D
± 0,15
E
max.
F
max.
G
max.
+0
– 0,2
M
max.
+0
– 0,2
8
10
12
14
16
18
20
22
24
27,30
30,50
35,30
38,40
41,60
44,80
49,60
52,70
55,90
24,00
27,20
32,00
35,10
38,30
41,50
46,20
49,40
52,60
17,81
17,81
17,81
17,81
17,81
17,81
22,58
22,58
23,67
2,50
2,50
2,50
2,50
2,50
2,50
3,30
3,30
3,30
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
3,17
3,17
3,17
3,17
3,17
3,17
6,35
6,35
6,35
14,70
17,85
22,60
25,75
28,95
32,10
35,30
38,45
41,65
19,20
22,37
27,12
30,30
33,47
36,67
39,82
43,02
46,17
13,85
17,05
21,15
24,30
27,45
30,65
33,80
37,00
40,15
Perçage panneau
Panel cutout
D
H
B
M
E
FDBA 54H
F
*Les contacts # 20 sont en retrait dans le boîtier
Les contacts #16 peuvent dépasser de 1,35 max.
*The contacts # 20 are sunked in the shell
The contacts # 16 can stick out of 1,35 max.
*
A
10
N
■
Collerette à souder / Solder flange
Taille
Size
A
max.
D
±0,5
D1
max.
F
max.
G
max.
+0
– 0,2
P max.
Tailles/Sizes
20
16
8
10
12
14
16
18
20
22
24
16,10
19,25
21,65
24,85
28,00
31,15
33,55
36,70
39,90
11,50
11,50
11,50
11,50
11,50
11,50
13,11
13,11
13,95
2,60
2,60
2,60
2,60
2,60
2,60
3,35
3,35
3,35
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
14,35
17,15
19,90
23,10
26,25
29,45
31,80
35,00
38,15
14,75
17,55
20,30
23,50
26,65
29,85
32,20
35,40
38,55
7,95
7,95
7,95
7,95
7,95
7,95
8,20
8,20
7,35
H
Mode de fixation
Mounting styles
Perçage panneau
Panel cutout
Taille
Size
F
max.
L
max.
08
10
12
14
16
18
20
22
24
11,75
21,05
24,60
28,05
31,10
34,40
37,65
40,90
44,10
25,55
25,55
25,55
25,55
25,55
25,55
27,10
27,10
27,10
Taille
Size
F
max.
G
max.
L
max.
08
10
12
14
16
18
20
22
24
17,75
21,05
24,60
28,05
31,10
34,40
37,65
40,90
44,10
15,65
18,65
21,80
25,00
28,25
30,95
34,15
37,30
40,45
31,45
31,45
31,45
31,45
31,45
31,45
33,00
33,00
33,00
Version étanche
Sealing version
• Sans écrou arrière / Less backshell
FDBA 56 / FDBA 57-**-A499
L
En version 57, équipée de la couronne de masse RFI, commander
impérativement le connecteur dans le système de référence
avec la modification A499 (connecteur nickelé).
F
Shell type 57 with RFI fingers must be ordered in accordance with part
numbering system with the modification A499 (nickel version connector).
• Avec écrou arrière / With backshell
FDBA 56-**-A285 / FDBA 57-**-A5787
L
F
G
• Avec serre-cable droit / With straight cable clamp
FDBA 56-**-059 / FDBA 57-**-A5559
L
J1 G
F
Ø max. câble accepté
Ø allowed cable
Ø max. brides serrées
Ø tightened cable
• Avec serre-cable coudé / With elbowed cable clamp
FDBA 56-**-081 / FDBA 57-**-A5560
L
G
F
T
R
10,00
10,00
10,00
10,00
10,00
10,00
10,30
10,30
9,45
FDBA
Fiches / Plugs
J
H
Ø max. brides serrées
Ø tightened cable
J1
J
Taille
Size
F
max.
G
max.
J1
max.
J
mini.
L
max.
08
10
12
14
16
18
20
22
24
17,75
21,05
24,60
28,05
31,10
34,40
37,65
40,90
44,10
15,65
18,65
21,80
25,00
28,25
30,95
34,15
37,30
40,45
5,15
7,25
10,55
12,05
15,85
17,95
21,05
24,25
27,45
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
40,40
40,40
40,40
46,40
46,40
46,40
47,95
47,95
47,95
Taille
Size
F
max.
G
max.
J1
max.
J
mini.
L
max.
R
max.
T
max.
08
10
12
14
16
18
20
22
24
17,75
21,05
24,60
28,05
31,10
34,40
37,65
40,90
44,10
15,65
18,65
21,80
25,00
28,25
30,95
34,15
37,30
40,45
5,15
7,25
10,55
12,05
15,85
17,90
21,05
24,25
27,40
6,80
7,95
12,75
14,60
17,80
19,80
23,00
26,10
28,80
43,85
46,20
49,65
51,90
55,30
58,75
63,65
66,75
69,85
17,40
20,20
23,60
25,50
29,70
32,60
36,00
39,20
42,80
20,70
22,00
23,80
25,30
26,80
28,30
29,90
31,60
33,20
Ø max. câble accepté
Ø allowed cable
11
FDBA
Accouplements / Mating and unmating dimensions
■ Collerette carrrée
Square flange
■ Collerette ronde
Single hole mounting
L3
L1
G1
G
FDBA 50
Taille
Size
K
max.
L
max.
L1
max.
L2
max.
L3
max.
G
max.
G1
max.
8 à 18
20 - 22
24
13,30
11,15
10,30
38,25
44,30
45,15
28,65
32,30
33,15
42,45
46,35
46,35
34,20
36,55
36,55
2,50
5,40
5,40
4,75
6,35
5,60
FDBA 54
FDBA 56
3,20 max.
K
FDBA 56
L2
8,90 max.
L
FDBA
Capuchons / Protective covers
■
Pour embases / For receptacles
DBAC 50
DBAC 50-54
G
L
Dépassement après verrouillage
Overall lengh after mating
4,10 mini.
E
A
L2
L2
L2
P
Fixation sur embase
collerette ronde
For plug mounting on single
hole mounting
Fixation sur collerette carrée
For receptable mounting on
square flange receptable
■
Pour fiches / For plugs
DBAC 56
DBAC 56-54
DBAC 56-58
G
L1
4,10 mini.
B
E1
G1
A1
F
L2
L2
L2
L2
P1
Fixation sur accessoire arrière
For plug attached to cable clamp
Nota : La Mod A190,
ajoutée à la fin de la
référence, vous permet
d’obtenir un fil nylon à
la place de la chaînette
Mod A190, add at the
end of the reference,
permit to replace the
chain by a nylon wire.
Fixation sur embase
collerette ronde
For plug mounting on single
hole mounting
Fixation sur fiche
For plug attached on plug
Taille
Size
A
max.
A1
max.
B
max.
E
max.
E1
max.
F
max.
G
mini.
G1
mini.
L
max.
L1
max.
L2
max.
P
max.
P1
max.
8
10
12
14
16
18
20
22
24
16,60
19,70
24,60
27,80
30,90
34,10
37,30
40,50
44,10
18,30
21,50
25,40
28,60
31,80
34,90
38,10
41,30
44,50
16,10
18,10
22,10
24,10
27,10
30,10
33,10
36,10
41,10
10,15
10,15
10,15
10,15
10,15
10,15
10,15
10,15
10,30
9,60
9,60
9,60
9,60
9,60
9,60
9,60
9,60
10,45
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
14,60
17,70
22,50
25,70
28,90
32,00
35,20
38,40
41,60
12,45
15,70
18,85
22,10
25,50
27,35
30,40
33,30
36,80
17,85
17,85
17,85
17,85
17,85
17,85
17,85
17,85
18,85
18,65
18,65
18,65
18,65
18,65
18,65
20,25
20,25
21,10
79,00
79,00
95,00
95,00
95,00
95,00
111,00
111,00
111,00
14,20
14,20
14,20
14,20
14,20
14,20
14,20
14,20
15,20
14,40
14,40
14,40
14,40
14,40
14,40
16,00
16,00
16,80
12
FDBA
Accessoires / Accessories
• Ecrou arrière allégé
• Ecrou arrière standard
Lightened backshell
Standard backshell
• Serre cable droit
• Serre-câble coudé
Straight cable clamp
Elbowed cable clamp
Taille Nouvelle réf. Ancienne réf. Nouvelle réf. Ancienne réf. Nouvelle réf. Ancienne réf. Nouvelle réf. Ancienne réf.
Size
New ref.
Former ref.
New ref.
Former ref.
New ref.
Former ref.
New ref.
Former ref.
8
10
12
14
16
18
20
22
24
004-0003-08
004-0003-10
004-0003-12
004-0003-14
004-0003-16
004-0003-18
004-0003-20
004-0003-22
004-0003-24
EP 38 002-08
EP 38 002-10
EP 38 002-12
EP 38 002-14
EP 38 002-16
EP 38 002-18
EP 38 002-20
EP 38 002-22
EP 38 002-24
006-0909-08
006-0909-10
006-0909-12
006-0909-14
006-0909-16
006-0909-18
006-0909-20
006-0909-22
006-0909-24
38 002-08
38 002-10
38 002-12
38 002-14
38 002-16
38 002-18
38 002-20
38 002-22
38 002-24
006-0910-08
006-0910-10
006-0910-12
006-0910-14
006-0910-16
006-0910-18
006-0910-20
006-0910-22
006-0910-24
38 003-08
38 003-10
38 003-12
38 003-14
38 003-16
38 003-18
38 003-20
38 003-22
38 003-24
006-0908-08
006-0908-10
006-0908-12
006-0908-14
006-0908-16
006-0908-18
006-0908-20
006-0908-22
006-0908-24
FDBA
Prise de repos pour fiches / Dummy receptacles for plugs
B
L
C
E
F
C
B
4 trous/holes Ø 3,15 + 0,15 tailles/sizes 8 à/to 22
4 trous/holes Ø 3,73 + 0,15 tailles/sizes 24
38 001-08
38 001-10
38 001-12
38 001-14
38 001-16
38 001-18
38 001-20
38 001-22
38 001-24
Taille
Size
référence
reference
B
max.
C
±0,1
E
max.
F
max.
L
max.
8
10
12
14
16
18
20
22
24
DBA50PR08
DBA50PR10
DBA50PR12
DBA50PR14
DBA50PR16
DBA50PR18
DBA50PR20
DBA50PR22
DBA50PR24
21,00
24,20
26,55
28,95
31,30
33,70
36,85
39,95
43,15
15,08
18,26
20,62
23,02
24,58
26,98
29,36
31,76
34,92
1,95
1,95
1,95
1,95
1,95
1,95
2,55
2,55
2,55
12,03
15,01
19,07
22,24
25,42
28,60
31,77
34,94
38,12
14,70
14,70
14,70
14,70
14,70
14,70
17,20
17,20
17,20
FDBA
Joints plats / Panel seal
■ Pour embase collerette carrée / For square flange receptacle
2,50 max. tailles/sizes 8 à/to 10
5,40 max. tailles/sizes 20 à/to 24
B
2,50 max. tailles/sizes 8 à/to 18
5,40 max. tailles/sizes 22 à/to 24
Version hermétique
Hermetical version
C
Version étanche
Sealing version
N
Nota :* Pour commander le joint plat spécial kérosène, ajouter 395 à la référence du joint
* To order the kerosene special flat gasket, add 395 to the gasket reference
• Joint arrière collerette
Rear flange mounting
Pour version étanche et hermétique
Hermetical version sealing version
Taille Nouvelle réf.
Size
New ref.
8
10
12
14
16
18
20
22
24
108-0003-08-B756
108-0003-10-B756
108-0001-12-B756
108-0001-14-B756
108-0001-16-B756
108-0003-18-B756
108-0003-20-B756
108-0003-22-B756
108-0003-24-B756
B
4 trous/holes Ø 3,30 + 0,15
tailles/sizes 8 à/to 22
4 trous/holes Ø 4,30 + 0,15
tailles/sizes 24
3,20 max.
• Joint avant collerette
Front flange mounting
C
Pour version hermétique
For hermetical version
Ancienne réf. H
Former ref. max.
B
C
H
max. ±0,1 max.
Fg-4080-0372-1-2
Fg-4100-0372-1-2
Fg-4120-0372-1-2
Fg-4140-0372-1-2
Fg-4160-0372-1-2
Fg-4180-0372-1-2
Fg-4200-0372-1-2
Fg-4220-0372-1-2
Fg-4240-0372-1-2
21,10
24,30
26,70
29,10
31,30
33,70
36,90
40,10
43,30
12,50
15,40
19,50
22,70
25,90
29,10
32,30
35,40
38,60
15,10
18,30
20,60
23,00
24,60
27,00
29,40
31,75
34,90
14,90
17,50
20,30
23,50
26,70
29,90
32,30
35,40
38,60
Pour version étanche
For sealing version
Nouvelle réf.
New ref.
Ancienne réf.
Former ref.
H
max.
Nouvelle réf.
New ref.
108-0005-08-B756
108-0005-10-B756
108-0005-12-B756
108-0005-14-B756
108-0005-16-B756
108-0005-18-B756
108-0003-20-B756
108-0003-22-B756
108-0003-24-B756
Fg-4080-0576-1-2
Fg-4100-0576-1-2
Fg-4120-0576-1-2
Fg-4140-0576-1-2
Fg-4160-0576-1-2
Fg-4180-0576-1-2
Fg-4200-0372-1-2
Fg-4220-0372-1-2
Fg-4240-0372-1-2
13,20
16,40
19,50
22,70
25,90
27,50
30,60
33,50
37,00
108-0001-08-B756
108-0001-10-B756
108-0001-12-B756
108-0001-14-B756
108-0001-16-B756
108-0001-18-B756
108-0001-20-B756
108-0001-22-B756
108-0001-24-B756
Ancienne réf. Taille
Former ref. Size
Fg-4080-0615-1-2
Fg-4100-0615-1-2
Fg-4120-0615-1-2
Fg-4140-0615-1-2
Fg-4160-0615-1-2
Fg-4180-0615-1-2
Fg-4200-0617-1-2
Fg-4220-0616-1-2
Fg-4240-0615-1-2
13
8
10
12
14
16
18
20
22
24
FDBA
Contacts et outillages / Contacts and tools
Code couleur
Color code
2 1
Code couleur
Color code
1 2
Longueur de dénudage
Wire strip length
4 à / to 5 mm
Contact mâle / Male contact
Contact femelle / Female contact
Contacts
Contacts
Référence
Taille
commerciale
Genre AWG
Commercial Ref Type
wire
006-0937-20 A*
006-0912-20 A*
006-0972-20 A
006-0973-20 A
006-0044-20 A**
006-0055-20 A**
006-0982-20
006-0985-20
025-0404-20
025-0405-20
006-0983-20
006-0984-20
025-0402-20
025-0403-20
006-1060-20
006-1062-20
025-0406-20
025-0407-20
006-0937-16 A*
006-0912-16 A*
006-1102-16 A
006-1104-16 A
025-0870-16 A
025-0871-16 A
006-1168-16 A
006-1169-16 A
006-0937-12 A*
006-0912-12 A*
006-1157-12 A
006-1159-12 A
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
P
S
Observations
Remarks
20
20
20
20
20
20
20
20
20
16
16
16
16
Câbles
Cables
–
contact à fût réduit
reduced bucket contact
contact à fût agrandi
enlarged bucket contact
contact chromel
chromel contact
contact chromel
chromel contact
contact alumel
alumel contact
contact alumel
alumel contact
contact constantan
constantan contact
contact constantan
constantan contact
–
contact à fût agrandi
enlarged bucket contact
contact à fût réduit
reduced bucket contact
contact à fût réduit
reduced bucket contact
12
-
12
contact à fût réduit
reduced bucket contact
Code couleur
Color code
1
2
rouge rouge
red
red
rouge
noir
red
black
rouge violet
red
purple
repère Ch
mark Ch
repère Ch
mark Ch
repère Al
mark Al
repère Al
mark Al
repère Co
mark Co
repère Co
mark Co
bleu
bleu
blue
blue
bleu orange
blue orange
bleu
noir
blue
black
bleu
rouge
blue
red
jaune jaune
yellow yellow
jaune
bleu
yellow
blue
Section en mm2
Section in mm2
Gauge
AWG
wire
Ø sur gaine
Ø over sheath
0,21 à / to 0,60
20 à / to 24
0,85 à / to 2,10
0,055 à / to 0,15
26 à/to 30
0,85 à / to 2,10
0,21 à / to 0,93
18 à / to 22
0,85 à / to 2,10
0,21 à / to 0,60
20 à / to 24
0,71 à / to 2,10
0,38 à / to 0,93
18 à / to 22
0,71 à / to 2,10
0,21 à / to 0,60
20 à / to 24
0,71 à / to 2,10
0,38 à / to 0,93
18 à / to 22
0,71 à / to 2,10
0,21 à / to 0,60
20 à / to 24
0,71 à / to 2,10
0,38 à / to 0,93
18 à / to 22
0,71 à / to 2,10
0,60 à / to 1,34
16 à / to 20
1,28 à / to 2,62
0,93 à / to 1,91
14 à / to 18
1,28 à / to 2,62
0,055 à / to 0,15
26 à / to 30
1,28 à / to 2,62
–
20 à / to 24
1,28 à / to 2,62
1,91 à / to 3,18
12 à / to 14
1,93 à / to 4,01
0,60 à / to 1,34
16 à / to 20
1,93 à / to 4,01
* Contacts standards livrés avec le connecteur
Standard contacts supplied with connector
** Contacts livrés avec les mods A246 et B246 (conformes à la norme ASNE 052/053/054)
contacts supplied with mod A246 and B246 (in accordance with ASNE 052/053/054)
14
FDBA
Contacts et Outillages / Contacts and Tools
CH
SITIO
PO TO N
°
I
90
ND
R ATALL
NE NS
Face arrière
du connecteur
Connector rear face
Obturateur
Sealing plug
Référence
Reference
Pince à sertir
Crimping tool
Couleur
Color
Outil de montage
et de démontage
Insertion and
extraction tool
Outil de démontage
des contacts non cablés
Extraction tool
non wired contacts
Référence
Reference
Référence de la
tourelle
Turret reference
Contacts câblés
Wired contacts
Référence
Reference
Embout de
rechange
Alternate end
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0463-11
057-0464-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 155570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-060
057-0461-11
057-0462-21
M 15570-20
057-0481-60
057-0502-60
057-0461-11
057-0462-21
M 15570-16
057-0481-60
057-0499-60
057-0461-11
057-0462-21
M 15570-16
057-0481-60
057-0499-60
057-0463-12
057-0464-32
M 15570-16
057-0481-60
057-0499-60
057-0461-11
057-0462-21
M 15570-16
057-0481-60
057-0499-60
057-0461-11
057-0462-21
M 15570-12
057-0481-60
057-0500-60
057-0461-11
057-0462-21
M 15570-12
057-0481-60
057-0500-60
rouge
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-20
006-0893-16
006-0893-16
006-0893-16
006-0893-16
006-0892-12
006-0892-12
red
rouge
red
rouge
red
rouge
red
rouge
red
rouge
red
rouge
red
rouge
red
rouge
red
bleu
blue
bleu
blue
bleu
blue
bleu
blue
jaune
yellow
jaune
yellow
Notes / Notes
FDBA
Connecteurs Electriques Deutsch
17, rue Lavoisier z.i. n° 2 B.P. 117 27091 EVREUX CEDEX 9 (FRANCE)
Tél.: +33 (0)2 32 23 57 00 - Fax : +33 (0)2 32 23 58 00
E-mail : [email protected]
Web : www.compagnie-deutsch.com
Réf.: CC 689-41 D Edition Mai 2002
