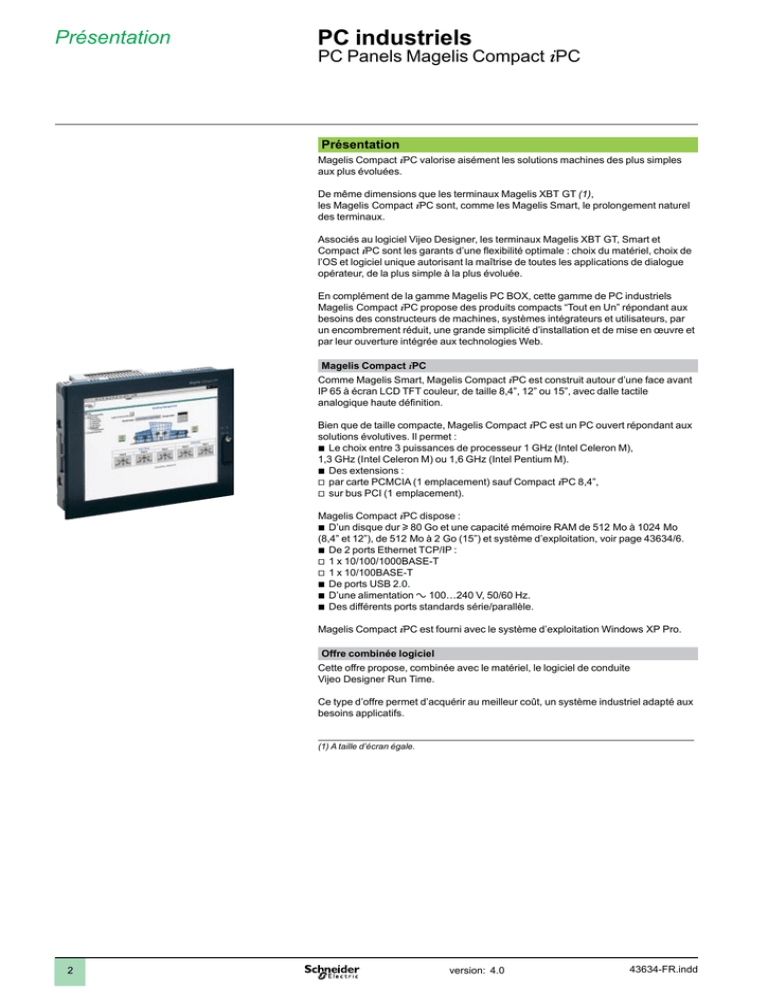

PC industriels

Présentation
PC industriels
PC Panels Magelis Compact iPC
Présentation
Magelis Compact iPC valorise aisément les solutions machines des plus simples
aux plus évoluées.
De même dimensions que les terminaux Magelis XBT GT (1),
les Magelis Compact iPC sont, comme les Magelis Smart, le prolongement naturel
des terminaux.
Associés au logiciel Vijeo Designer, les terminaux Magelis XBT GT, Smart et
Compact iPC sont les garants d’une flexibilité optimale : choix du matériel, choix de
l’OS et logiciel unique autorisant la maîtrise de toutes les applications de dialogue
opérateur, de la plus simple à la plus évoluée.
En complément de la gamme Magelis PC BOX, cette gamme de PC industriels
Magelis Compact iPC propose des produits compacts “Tout en Un” répondant aux
besoins des constructeurs de machines, systèmes intégrateurs et utilisateurs, par
un encombrement réduit, une grande simplicité d’installation et de mise en œuvre et
par leur ouverture intégrée aux technologies Web.
Magelis Compact iPC
Comme Magelis Smart, Magelis Compact iPC est construit autour d’une face avant
IP 65 à écran LCD TFT couleur, de taille 8,4”, 12” ou 15”, avec dalle tactile
analogique haute définition.
Bien que de taille compacte, Magelis Compact iPC est un PC ouvert répondant aux
solutions évolutives. Il permet :
b Le choix entre 3 puissances de processeur 1 GHz (Intel Celeron M),
1,3 GHz (Intel Celeron M) ou 1,6 GHz (Intel Pentium M).
b Des extensions :
v par carte PCMCIA (1 emplacement) sauf Compact iPC 8,4”,
v sur bus PCI (1 emplacement).
Magelis Compact iPC dispose :
b D’un disque dur u 80 Go et une capacité mémoire RAM de 512 Mo à 1024 Mo
(8,4” et 12”), de 512 Mo à 2 Go (15”) et système d’exploitation, voir page 43634/6.
b De 2 ports Ethernet TCP/IP :
v 1 x 10/100/1000BASE-T
v 1 x 10/100BASE-T
b De ports USB 2.0.
b D’une alimentation a 100…240 V, 50/60 Hz.
b Des différents ports standards série/parallèle.
Magelis Compact iPC est fourni avec le système d’exploitation Windows XP Pro.
Offre combinée logiciel
Cette offre propose, combinée avec le matériel, le logiciel de conduite
Vijeo Designer Run Time.
Ce type d’offre permet d’acquérir au meilleur coût, un système industriel adapté aux
besoins applicatifs.
(1)A taille d’écran égale.
version: 4.0
43634-FR.indd
PC industriels
Architecture
PC Panels Magelis Compact iPC
Exemples d’architecture
Connexions aux architectures Transparent Ready
Navigateur
Magelis
Compact
iPC
JVM
Windows XP pro
Ethernet TCP/IP
Premium
Premium
Quantum
Advantys STB
Advantys STB
Applications IHM en architectures classiques (Fipway, Modbus Plus)
Magelis
Compact
iPC
Vijeo Designer
Windows XP pro
Premium
Quantum
Momentum
Modbus
Modicon
M340
Présentation :
page 43634/2
43634-FR.indd
De par ses ports intégrés Ethernet, Magelis
Compact iPC s’intègre dans les architectures tout
Ethernet, de type Transparent Ready.
Les équipements Transparent Ready composant une
telle architecture, permettent une communication
transparente sur le réseau Ethernet TCP/IP.
Les services de communication et les services Web
assurent le partage et la distribution de l’information
entre les niveaux 1, 2 et 3 de l’architecture Transparent
Ready.
Magelis Compact iPC, utilisé alors en poste Client,
facilite la mise en œuvre des solutions Client Web en
relation avec :
b Les serveurs basic embarqués dans les produits de
terrain (E/S distribuées Advantys STB/Momentum,
démarreurs ATV 71/38/58, systèmes d’identification
Ositrack…).
b Les serveurs Web FactoryCast embarqués dans les
automates Modicon (TSX Micro, Premium et Quantum)
ou la passerelle FactoryCast Gateway.
Les services apportés sans supplément de
programmation sont : gestion d’alarmes, gestion de
synoptiques et accueil de pages Web créés par
l’utilisateur.
b Les serveurs Web FactoryCast HMI embarqués
dans les automates Modicon Premium et Quantum
assurent, en outre, les services de gestion basic de
données, d’envoi automatique d’ e-mail sur événement
process particulier, de calculs arithmétiques et logiques
pour prétraitement des données.
L’offre combinée, associant PC industriel Compact iPC
et logiciel de conduite pré-installé Vijeo Designer,
permet leur intégration dans des architectures
monoréseaux de type Modbus ou Fipway/Modbus
Plus. En liaison Modbus, un port intégré
COM RS 232C est utilisé.
Dans le cas de Fipway ou Modbus Plus, l’adjonction
d’adaptateurs est nécessaire :
b Réseau Fipway avec l’adaptateur TSX CUSB FIP.
b Réseau Modbus Plus avec l’adaptateur
TSX CUSB MBP.
Le port intégré Ethernet TCP/IP permet, si besoin,
le raccordement des stations automates Modicon vers
les niveaux 2 et 3 des architectures de communication.
Premium
Description :
pages 43634/4 et 43634/5
Caractéristiques :
page 43634/6 à 43634/8
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
PC industriels
Description
PC Panels Magelis Compact iPC
Description Compact iPC
Face avant écran tactile 8,4” MPC KT1 2NAX 00p
La face avant écran tactile des PC industriels 8,4” MPC KT1 2NAX 00p est constituée de :
1 Un écran LCD TFT 8,4” couleur (affichage 800 x 600 points maxi), à matrice active
SVGA avec dalle tactile analogique haute définition.
2 Un panneau frontal en alliage d’aluminium avec membrane IP 65 (monté sur
chassis en acier traité).
3 2 voyants repérés :
v ON (vert), PC sous tension,
v DISK (vert), accès bus IDE (accès mémoire disque dur …).
1
2
3
6
1
Face inférieure 8,4”
3 7
L’ensemble des emplacements d’extension et des éléments de connectique est
accessible depuis l’arrière du PC avec, en face inférieure :
1 Un connecteur pour raccordement du cordon secteur a 100…240 V.
2 Une grille équipée de filtre anti-poussières et ventilateur.
3 Un emplacement pour carte mémoire Compact Flash additive.
4 2 ports SUB-D mâle 9 contacts repéré COM1 et COM2 pour liaisons séries (voir
détail page 43634/6).
5 4 ports USB 2.0.
6 2 connecteurs type RJ45 pour liaison Ethernet :
v 1 x 10/100/1000 Mbit/s
v 1 x 10/100 Mbit/s
7 Un emplacement pour carte d’extension bus PCI.
2
4
6
5
Face avant écran tactile 12” MPC KT2 2NAX 00p
La face avant écran tactile des PC industriels 12” MPC KT2 2NAX 00p est constituée de :
1 Un écran LCD TFT 12” couleur (affichage 1024 x 768 points maxi), à matrice
active XGA avec dalle tactile analogique haute définition.
2 Un panneau frontal en alliage d’aluminium avec membrane IP 65 (monté sur
chassis en acier traité).
3 2 voyants repérés :
v ON (vert), PC sous tension,
v DISK (vert), accès bus IDE (accès mémoire disque dur …).
4 Un obturateur assurant, quand il est en place, le maintien du degré d’étanchéité
IP 65 et permettant, après son retrait, l’accès à :
v un port USB 2.0.
v un bouton-poussoir “à pointe de crayon” RESET pour la réinitialisation du processeur.
1
2
3
4
Faces inférieure et latérale gauche 12”
8
2
3
4
9
7
1
5
6
Présentation :
page 43634/2
Architecture :
page 43634/3
L’ensemble des emplacements d’extension et des éléments de connectique est
accessible depuis l’arrière du PC avec, en faces inférieure et latérale gauche et droite :
1 Un connecteur pour raccordement du cordon secteur a 100…240 V.
2 Une grille équipée de filtre anti-poussières et ventilateur.
3 Un emplacement pour carte mémoire Compact Flash additive.
4 Un port SUB-D mâle 9 contacts repéré COM1 pour liaisons séries (voir détail
page 43634/6).
5 4 ports USB 2.0.
6 Un emplacement pour 1 carte additive PCMCIA.
7 2 connecteurs type RJ45 pour liaison Ethernet :
v 1 x 10/100/1000 Mbit/s
v 1 x 10/100 Mbit/s
8 Un emplacement pour carte d’extension bus PCI.
9 Un port RAS.
Caractéristiques :
page 43634/6 à 43634/8
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
43634-FR.indd
PC industriels
Description (suite)
PC Panels Magelis Compact iPC
9
Face avant écran tactile 15” MPC KT5 5NAX 20p
La face avant écran tactile des PC industriels 15” MPC KT5 5NAX 20p est constituée de :
1 Un écran LCD TFT 15” couleur (affichage 1024 x 768 points maxi), à matrice
active XGA avec dalle tactile analogique haute définition.
2 Un panneau frontal en alliage d’aluminium avec membrane IP 65 (monté sur
chassis en acier traité).
3 2 voyants repérés :
v ON (vert), PC sous tension,
v DISK (vert), accès bus IDE (accès mémoire disque dur …).
4 Un obturateur assurant, quand il est en place, le maintien du degré d’étanchéité
IP 65 et permettant, après son retrait, l’accès à :
v un port USB 2.0,
v un bouton-poussoir “à pointe de crayon” RESET pour la réinitialisation du processeur.
1
2
3
4
6
8
9-10-11
7
1
Présentation :
page 43634/2
43634-FR.indd
2
3
4
Architecture :
page 43634/3
5
Face inférieure 15”
L’ensemble des emplacements d’extension et des éléments de connectique est
accessible depuis l’arrière du PC avec, en face inférieure :
1 Un connecteur pour raccordement du cordon secteur a 100…240 V.
2 2 grilles équipées chacune de filtre anti-poussières et ventilateur.
3 Un emplacement pour carte mémoire Compact Flash additive.
4 4 connecteurs type SUB-D mâle 9 contacts repérés COM1, COM2, COM3 et
COM4 pour liaisons séries (voir détail page 43634/6).
5 4 ports USB 2.0.
6 Un emplacement pour 2 cartes additives PCMCIA.
7 2 connecteurs type RJ45 pour liaison Ethernet :
v 1 x 10/100/1000 Mbit/s
v 1 x 10/100 Mbit/s
8 Un emplacement pour carte d’extension bus PCI.
9 Un lecteur de DVD-Rom.
10Un lecteur de disquettes 3” 1/2.
11Un port VGA.
Caractéristiques :
page 43634/6 à 43634/8
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
PC industriels
Caractéristiques
PC Panels Magelis Compact iPC 8,4”
Caractéristiques
Caractéristiques de la face avant
Type
Ecran tactile
Compact iPC 8,4”
MPC KT1 2pAX 00p
8,4”
LCD TFT couleur, à matrice active SVGA
Taille
Type
Définition
Nombre de couleurs
Luminosité
Angle de vue optimal
Dalle tactile
Face avant
800 x 600
262144
u 200 cd/m2 réglable
Horizontal 120°, vertical 100°
Analogique résistive, 1 million de cycles
Voyant ON : sous tension,
Voyant DISK : accès disque dur
–
Alliage d’aluminium avec menbrane IP 65 sur chassis en acier traité
Plaque polyéthylène
IP 65
Signalisation
Ports d’entrées/sorties
Matière
Protection écran
Degré d’étanchéité
Caractéristiques de l’unité centrale
Type
Processeur
Disque dur interne
Flash Disk
Sous Windows XP Pro
Mémoire RAM
Emplacement
mémoire
Lecteur de DVD-Rom
Lecteur de disquettes
Emplacements Cartes PCMCIA
pour extension Port PCI
Ports d’E/S
intégrés
Mo
–
–
–
Port Ethernet TCP/IP
Ports USB
Port série COM 1
Port série COM 2
Audio
Port PS/2 clavier
Port PS/2 dispositif de pointage
Système d’exploitation
Alimentation
Tension
Fréquences
Micro-coupures
Consommations
Matière
Montage
Environnement Certifications
Hz
ms
VA
Immunités aux perturbations
Température
De fonctionnement
De stockage
Humidité relative
Altitude d’utilisation
Altitude de stockage
Tenue aux vibrations
Présentation :
page 43634/2
Architecture :
page 43634/3
Compact iPC 8,4”
MPC KT1 2NAX 00p
Intel Celeron M 1 GHz
u 80 Go IDE, 2” 1/2
–
SDRAM 512 à 1Gb
1 emplacement
°C
°C
%
m
m
m/s2
1 emplacement bus PCI
2 ports RJ45, liaisons :
1 x 10/100/1000BASE-T
1 x 10/100BASE-T
4 ports USB 2.0
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
1 line out
–
–
Windows XP Pro
a 100…240 V, (valeurs limites 85…265 V), conforme EN 61131-2
50/60 (valeurs limites 47/63), conforme EN 61131-2
20
120 maxi
Acier traité
Sur panneau ou porte d’armoire (8 verrous de fixation fournis)
UL 508, CSA 142, IEC 61131-2
Perturbations hautes fréquences, conforme IEC 61131-2, EN 61000-6-2, FCC (Classe A)
Emissions électromagnétiques, EN 55011 (Groupe 1, Classe A), EN 61000-3-2, EN 61000-3-3
+ 5…+ 50
- 20…+ 60
10…85
0…3000 maxi
0…12 000 maxi
9,8 à 10…25 Hz/3 axes pendant 30 minutes
Description :
pages 43634/4 et 43634/5
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
43634-FR.indd
PC industriels
Caractéristiques (suite)
PC Panels Magelis Compact iPC 12”
Caractéristiques
Caractéristiques de la face avant
Type
Ecran tactile
Compact iPC 12”
MPC KT2 2pAX 00p
12”
LCD TFT couleur, à matrice active XGA
Taille
Type
Définition
Nombre de couleurs
Luminosité
Angle de vue optimal
Dalle tactile
Face avant
1024 x 768
262144
u 250 cd/m2 réglable
Horizontal 120°, vertical 100°
Analogique résistive, 1 million de cycles
Voyant ON : sous tension,
Voyant DISK : accès disque dur
1 liaison USB (12 Mbit/s), protégé par cache IP 65
Alliage d’aluminium avec menbrane IP 65 sur chassis en acier traité
Plaque polyéthylène
IP 65
Signalisation
Ports d’entrées/sorties
Matière
Protection écran
Degré d’étanchéité
Caractéristiques de l’unité centrale
Type
Processeur
Disque dur interne
Flash Disk
Sous Windows XP Pro
Mémoire RAM
Emplacement
mémoire
Lecteur de DVD-Rom
Lecteur de disquettes
Emplacements Cartes PCMCIA
pour extension Port PCI
Ports d’E/S
intégrés
Mo
–
–
1 emplacement (pouvant recevoir maximum 1 carte type III ou 1 carte type I)
Ports USB
Port série COM 1
Port série COM 2
1 emplacement bus PCI
2 ports RJ45, liaisons :
1 x 10/100/1000BASE-T
1 x 10/100BASE-T
4 ports USB 2.0
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
–
Audio
1 line out
Port Ethernet TCP/IP
Port PS/2 clavier
Port PS/2 dispositif de pointage
Système d’exploitation
Alimentation
Tension
Fréquences
Micro-coupures
Consommations
Matière
Montage
Environnement Certifications
Hz
ms
VA
Immunités aux perturbations
Température
De fonctionnement
De stockage
Humidité relative
Altitude d’utilisation
Altitude de stockage
Tenue aux vibrations
Présentation :
page 43634/2
43634-FR.indd
Compact iPC 12”
MPC KT2 2NAX 00p
Intel Celeron M 1,3 GHz
u 80 Go IDE, 2” 1/2
–
SDRAM 512 à 1Gb
1 emplacement
Architecture :
page 43634/3
°C
°C
%
m
m
m/s2
–
–
Windows XP Pro
a 100…240 V, (valeurs limites 85…265 V), conforme EN 61131-2
50/60 (valeurs limites 47/63), conforme EN 61131-2
10
120 maxi
Acier traité
Sur panneau ou porte d’armoire (8 verrous de fixation fournis)
UL 508, CSA 142, IEC 61131-2
Perturbations hautes fréquences, conforme IEC 61131-2, EN 61000-6-2, FCC (Classe A)
Emissions électromagnétiques, EN 55011 (Groupe 1, Classe A), EN 61000-3-2, EN 61000-3-3
+ 5…+ 50
- 10…+ 60
10…85
0…3000 maxi
0…12 000 maxi
9,8 à 10…25 Hz/3 axes pendant 30 minutes
Description :
pages 43634/4 et 43634/5
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
PC industriels
Caractéristiques (suite)
PC Panels Magelis Compact iPC 15”
Caractéristiques
Caractéristiques de la face avant
Type
Ecran tactile
Compact iPC 15”
MPC KT5 5ppX 20p
15”
LCD TFT couleur, à matrice active SVGA
Taille
Type
Définition
Nombre de couleurs
Luminosité
Angle de vue optimal
Dalle tactile
Face avant
1024 x 768
16 777 216
u 250 cd/m2 réglable
Horizontal 120°, vertical 100°
Analogique résistive, 1 million de cycles
Voyant ON : sous tension,
Voyant DISK : accès disque dur
1 liaison USB (12 Mbit/s), protégé par cache IP 65
Alliage d’aluminium avec menbrane IP 65 sur chassis en acier traité
Plaque polyéthylène
IP 65
Signalisation
Ports d’entrées/sorties
Matière
Protection écran
Degré d’étanchéité
Caractéristiques de l’unité centrale
Type
Processeur
Disque dur interne
Flash Disk
Sous Windows XP Pro
Mémoire RAM
Emplacement
mémoire
Mo
Lecteur de DVD-Rom
Lecteur de disquettes
Emplacements Cartes PCMCIA
pour extension
Port PCI
Ports d’E/S
Port Ethernet TCP/IP
intégrés
–
16 Go
Ports USB
Port série COM 1
Port série COM 2
1 emplacement bus PCI
2 ports RJ45, liaisons :
1 x 10/100/1000BASE-T
1 x 10/100BASE-T
4 ports USB 2.0
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
Port série COM 3
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
Port série COM 4
1 liaison RS 232C (connecteur type SUB-D mâle 9 contacts)
Audio
1 line out
1 line in
1 mic in
Windows XP Pro
c 24 V
a 100…240 V, (valeurs limites 85…265 V),
conforme EN 61131-2
Fréquences
Micro-coupures
Consommations
Matière
Montage
Environnement Certifications
Température
De fonctionnement
De stockage
Humidité relative
Altitude d’utilisation
Altitude de stockage
Tenue aux vibrations
Architecture :
page 43634/3
Windows XP Pro et Vijeo Designer RT
a 100…240 V, (valeurs limites 85…265 V),
conforme EN 61131-2
Hz
50/60 (valeurs limites 47/63), conforme
EN 61131-2
ms
VA
20
1520 maxi
Acier traité
Sur panneau ou porte d’armoire (8 verrous de fixation fournis)
UL 508, UL 1604, CSA, IEC 61131-2
Immunités aux perturbations
MPC KT5 5MAX 20p
Oui
3”1/2, 1,44 Mo
2 emplacements (pouvant recevoir maximum 1 carte type III ou 2 cartes type I)
Système d’exploitation
Alimentation
Tension
Présentation :
page 43634/2
Compact iPC 15”
MPC KT5 5ppX 20p
Pentium M 1,6 GHz
u 80 Go IDE, 2” 1/2
–
SDRAM 512 à 2Gb
2 emplacements
°C
°C
%
m
m
m/s2
–
Perturbations hautes fréquences, conforme IEC 61131-2, EN 61000-6-2, FCC (Classe A)
Emissions électromagnétiques, EN 55011 (Groupe 1, Classe A), EN 61000-3-2, EN 61000-3-3
+ 5…+ 50
- 20…+ 60
10…85
0…3000 maxi
0…12 000 maxi
9,8 à 10…25 Hz/3 axes pendant 30 minutes
Description :
pages 43634/4 et 43634/5
Références :
pages 43634/9 à 43634/11
version: 4.0
Encombrements :
page 43634/11
43634-FR.indd
PC industriels
Références
PC Panels Magelis Compact iPC
Références
PC industriels Compact iPC
Les PC industriels Magelis Compact iPC sont des PC “durcis” adaptés aux
contraintes des environnements industriels, offrant sous un encombrement réduit
une large gamme de performances et l’ouverture aux applications en environnement
Windows XPpro.
Alimentés en a 100…240 V, ils sont équipés d’un écran tactile LCD couleur rétroéclairé à matrice active TFT de 8,4”, 12” ou 15”, d’un port USB en face avant (sauf
8,4”) (en complément des ports USB de base), d’un disque dur u 40 Go,
d’un emplacement pour carte PCI, et d’un emplacement minimum pour carte
PCMCIA.
Compact iPC - Bases matérielles
b Les modèles 8,4” MPC KT1 2pAX 00p (processeur Intel Celeron M 1 GHz)
disposent notamment de deux ports Ethernet : 1 x 10/100BASE-T et 1 x
10/100/1000BASE-T (connecteurs type RJ45), et d’un total de 4 ports USB.
b Les modèles 12” MPC KT2 2pAX 00p (processeur Intel Celeron M 1,3 GHz)
disposent notamment de deux ports Ethernet : 1 x 10/100BASE-T et 1 x
10/100/1000BASE-T (connecteurs type RJ45), et d’un total de 5 ports USB dont 1 en
face avant.
b Les modèles 15” MPC KT5 5ppX 20p (processeur Intel Pentium M 1,6 GHz)
disposent notamment de deux ports Ethernet : 1 x 10/100BASE-T et 1 x
10/100/1000BASE-T (connecteurs type RJ45), et d’un total de 5 ports USB dont 1 en
face avant.
Compact iPC - Package logiciel
Les bases matérielles Magelis Compact iPC sont également disponibles en
références “packages” livrées avec le logiciel d’application Vijeo Designer RT.
d L’utilisation de Vijeo Designer sur les PC industriels Magelis Compact iPC nécessite
une version HMI Edition-Vijeo Designer RT MPC KT1 2NAX 00H (8,4”),
MPC KT2 2NAX 00R (12”) ou MPC KT5 5NAX 20H (15”).
Présentation :
page 43634/2
43634-FR.indd
Architecture :
page 43634/3
Description :
pages 43634/4 et 43634/5
Caractéristiques :
page 43634/6 à 43634/8
version: 4.0
Encombrements :
page43634/11
Références (suite)
PC industriels
PC Panels Magelis Compact iPC
Compact iPC à écran 8,4” General Purpose
Avec disque dur
Processeur
Tension d’alimention
MPC KT1 2NAX 00N
Celeron M 1 GHz
a 100…240 V
Mémoire
RAM
512 Mo
extensible
à 1024 Mo
Emplacements Edition
disponibles
pour extension
–
Client Edition
HMI Edition,
Vijeo Designer RT
Référence
Masse
kg
MPC KT1 2NAX 00N
4,500
MPC KT1 2NAX 00H
4,500
Compact iPC à écran 12” General Purpose
Avec disque dur
Processeur
Tension d’alimention
MPC KT2 1NAX 00N
Celeron M 1,3 GHz
a 100…240 V
Mémoire
RAM
512 Mo
extensible
à 1024 Mo
Emplacements Edition
disponibles
pour extension
–
Client Edition
HMI Edition,
Vijeo Designer RT
Référence
Masse
kg
MPC KT2 2NAX 00N
4,500
MPC KT2 2NAX 00R
4,500
Compact iPC à écran 15” General Purpose
Avec disque dur
Processeur
Tension d’alimention
Pentium M 1,6 GHz
a 100…240 V
MPC KT5 5NAX 20N
Mémoire
RAM
512 Mo
extensible
à 1024 Mo
Emplacements Edition
disponibles
pour extension
–
Client Edition
c 24 V
Référence
Masse
kg
MPC KT5 5NAX 20N
4,500
HMI Edition,
Vijeo Designer RT
MPC KT5 5NAX 20H
4,500
Client Edition
MPC KT5 5NDX 20N
4,500
Compact iPC à écran 15” Heavy Duty
Avec Flash Disk 16 Go
Processeur
Tension d’alimention
Pentium M 1,6 GHz
a 100…240 V
Présentation :
page 43634/2
10
Architecture :
page 43634/3
Mémoire
RAM
512 Mo
extensible
à 1024 Mo
Emplacements Edition
disponibles
pour extension
–
Client Edition
Description :
pages 43634/4 et 43634/5
HMI Edition,
Vijeo Designer RT
Caractéristiques :
page 43634/6 à 43634/8
version: 4.0
Référence
Masse
kg
MPC KT5 5MAX 20N
4,500
MPC KT5 5MAX 20H
4,500
Encombrements :
page 43634/11
43634-FR.indd
Références (suite),
encombrements
PC industriels
PC Panels Magelis Compact iPC
Eléments séparés pour Compact iPC
Désignation
Extension mémoire RAM
Caractéristiques
Compatible avec (1)
Référence
512 Mo
Modèles 8,4”, Celeron M
MPC KT1 2NAX 00p
Modèles 12”, Celeron M
MPC KT2 2NAX 00p
Modèles 15”, Pentium M
MPC KT5 5NAX 20p
MPC YK0 5RAM 512
Masse
kg
–
MPC YK0 5RAM 512
–
MPC YK0 5RAM 512
–
MPC YK2 2RA1 024
–
1024 Mo
Modèles 8,4”, Celeron M
MPC KT1 2NAX 00p
Modèles 12”, Celeron M
MPC KT2 2NAX 00p
Modèles 15”, Pentium M
MPC KT5 5NAX 20p
MPC YK2 2RA1 024
MPC YK2 2RA1 024
Connecteur d’alimentation Connecteur AC
de rechange
Tous modèles Compact iPC MPC YN0 0PWA CTE
à alimentation a
MPC KTp ppAX p0p
Ensembles de
maintenance
Modèles 8,4”
MPC KT1 2NAX 00p
Modèles 12”
MPC KT2 2NAX 00p
Modèles 15”
MPC KT5 5NAX 20p
Protection écran
Inclut attaches de montage
sur panneau et joints
d’étanchéité
Film de protection pour
Compact iPC
–
MPC YK1 0MNT KIT
MPC YK2 0MNT KIT
–
MPC YK5 0MNT KIT
–
MPC YK1 0SPS KIT
Modèles 8,4”
MPC KT1 2NAX 00p
Modèles 12”
MPC KT2 2NAX 00p
Modèles 15”
MPC KT5 5NAX 20p
MPC YK2 0SPS KIT
–
MPC YK5 0SPS KIT
–
(1)et variantes packages logiciels lorsqu’ils existent.
Encombrements
MPC KT1 2pAX 00p/MPC KT2 2pAX 00p/MPC KT5 5ppX 20p
5
Découpe
C
D
B
(1)
p
MPC KT1 2pAX 00p
MPC KT2 2pAX 00p
MPC KT5 5ppX 20p
Présentation :
page 43634/2
43634-FR.indd
Architecture :
page 43634/3
Description :
pages 43634/4 et 43634/5
A
(1) 3 < r < 4
A
230
313
395
B
177
239
294
C
218,5+10
301,5+10
383,5+10
Caractéristiques :
page 43634/6 à 43634/8
version: 4.0
D
165,5+10
227,5+10
282,5
p
120
103,0
103,0
Références :
pages 43634/9 à 43634/11
11
