Les solutions ravalement Sto
Produits et techniques

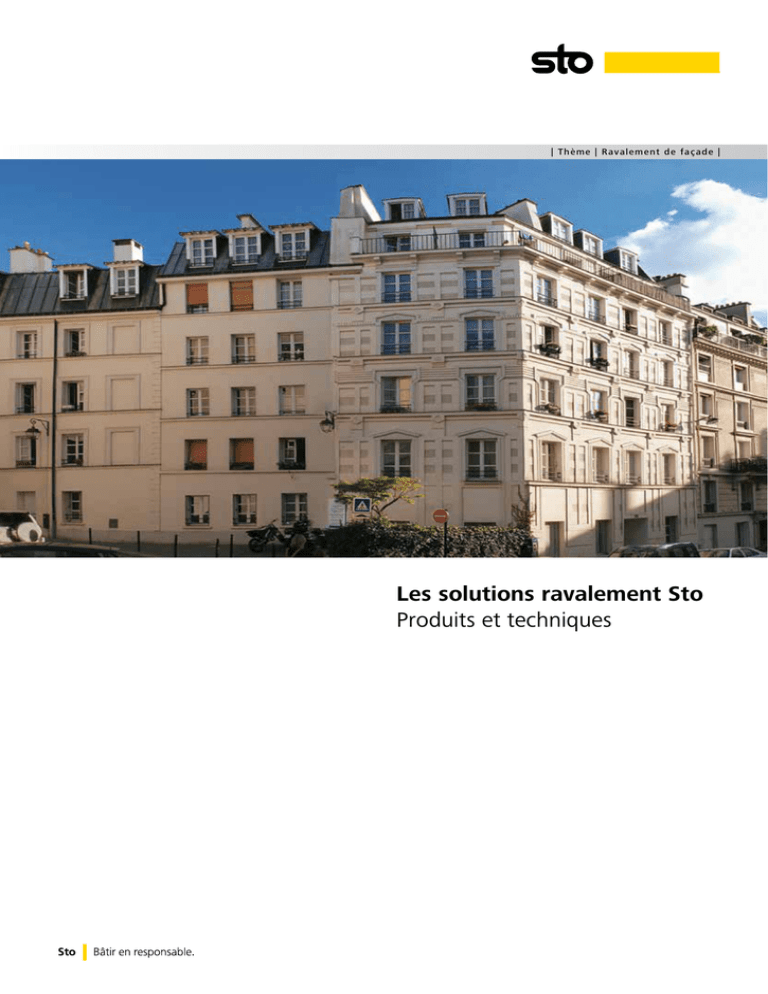

Visuel de couverture : ravalement en StoSilco Fill d’un immeuble parisien classique de la fin XIXe, situé
rue Milton (9e arrondissement). On notera la belle matité du rendu.
Remarques importantes
Les contenus informatifs et visuels de la présente brochure – descriptifs, argumentaires, photos, schémas, cotes et dimensions etc. – ont une vocation strictement
indicative et peuvent être modifiés sans préavis. Ils ne sauraient engager la société Sto s.a.s sur le plan contractuel. La présentation des produits a un caractère
volontairement général ; elle ne s’applique pas à des situations ou des contraintes de pose spécifiques. La mise en œuvre des solutions, des systèmes et des
produits présentés fait l’objet de documentations et de fiches techniques ; les indications qu’elles contiennnent sont à respecter impérativement. L’adéquation
des solutions retenues est de la seule responsabilité de l’entreprise exécutante et de son client ; il leur incombe de s’assurer que les solutions, systèmes et produits
choisis correspondent à la nature des bâtiments, au contexte d’utilisation et à la finalité des travaux entrepris.
Dans un soucis d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier nos techniques. Les fiches techniques mises
à jour, sont consultables sur www.sto.fr
Sommaire
L’offre ravalement Sto�� 4-5
Les réponses du spécialiste de la façade
Les pathologies de la façade�� 6-7
Identifier et corriger les défauts et les désordres
Préparation des supports�� 8-9
Les bonnes pratiques
Classe D1 : protection�� 8-9
Hydrofuges et lasures pour béton
Classe D2 : mise en couleur�� 10-13
Les différents types de revêtements
Classe D3 : revêtements semi-épais�� 14-15
La gamme Sto et ses caractéristiques techniques
Classe D3 : revêtements épais�� 16-21
Les réponses du leader technologique en revête ments décoratifs sur bases organique, siloxane,
silicate, effet lotus, enduits tendance
Classe D3 : système D3 Armé�� 22-23
Un procédé décoratif 2-en-1 très technique
Classe D3 / I1 : Irtop Décor�� 24-25
La solution polyvalente
Traitement ponctuel des fissures en façade�� 26-27
Mise en oeuvre des solutions
La gamme Irtop S I1 à I4�� 28-33
Imperméabilité de façade
Solutions spécifiques pour des chantiers réussis�� 34-35
Solutions contre l’encrassement
Produits adaptés à la mauvaise saison
Classe I4 : système armé�� 36-39
Travaux d’étanchéité
Armatures et galons
Accompagner les professionnels�� 40-41
Du diagnostic à l’assurance
StoDesign et Centre de Formation�� 42-43
Optimiser l’esthétique, consolider les compétences
Sommaire | 3
L’offre ravalement Sto
Les réponses du spécialiste de la façade
Sto, le leader français de l’isolation thermique extérieure (ITE), conçoit et
distribue également toutes les solutions pour le ravalement de façade.
Aujourd’hui, la gamme des produits et des systèmes apporte des réponses
éprouvées et fiables dans tous les cas de figure.
Rigueur et sens du service caractérisent l’approche Sto. Le diagnostic,
l’analyse, la prescription, l’accompagnement et le suivi se rejoignent
dans un faisceau de compétences conforme aux attentes des professionnels. Sto leur offre une relation personnalisée, fondée sur la proximité et
la disponibilité.
Les systèmes et produits de façade Sto
répondent à la diversité des exigences
de durabilité, de fonctionnalité et
d’environnement :
• Peintures minérales, organiques,
organo-siloxanes, siloxanes, à effet
lotus et photocatalytiques.
• Enduits décoratifs : de nature minérale, siloxane, acrylique et à effet
lotus
• Revêtements d’imperméabilité :
procédés Irtop S I1 à I4, siloxanés
et disponibles en version HE “Hors
d’eau renforcé”.
Teintes
soutenues
Solutions
StoColor Photosan NOX : la
peinture dépolluante par effet
photocatalytique. Ni plus, ni moins
qu‘une idée géniale et une illustration très concrète du principe Sto de
« Bâtir en reponsable » : une peinture qui protège la surface qu‘elle
recouvre tout en contribuant à la
protection de l‘environnement. StoColor Photosan NOX permet de réduire
significativement la présence d’oxydes
d‘azote et d‘ozone.
4 | L’offre ravalement Sto
Avec les nouveaux revêtements
d’imperméabilité Irtop S X-black,
l’offre Sto s‘étend dans le domaine
des teintes soutenues en façade.
Le procédé NIR – Near Infrared
Reflection – réfléchit une bonne part
du rayonnement solaire. Cela permet
d’utiliser des teintes vives ou sombres
conformément à la règlementation
française. La gamme X-black :
• Peinture : StoColor X-black
• Enduit : Stolit X-black K / R / MP
• Imperméabilité :
Irtop S Velouté Mat X-black /
Irtop S K1.5 X-black
La technologie QS (séchage rapide) :
la gamme Sto « basses températures »
Spécialement développés pour une
mise en œuvre par temps froid, les
produits QS sont d’efficacité optimale
entre +1 °C et +15 °C. Ils se traduisent
pour l’applicateur par une sécurité
considérablement renforcée et par des
gains de temps importants durant la
mauvaise saison.
Les enduits
Depuis des décennies, Sto ne cesse de
perfectionner sa gamme d’enduits,
d’innover et de tendre vers une qualité
et une sophistication grandissantes.
Sto propose un choix de rendus et de
tailles de grains à la mesure des plus
hautes exigences : outre les aspects
taloché, grésé, ribbé et modelé, deux
nouvelles finitions, Stolit Milano et
Stolit Effect, offrent des rendus très
contemporains : aspect béton, marmo
rino, feutré, lasuré ou effets visuels
spéciaux.
� Maison de l’Enfance de Bischheim (67)
Architectes : DWPA Architectes
Les peintures
Une peinture de façade se distingue,
outre les pigments qui en déterminent
la teinte, par la somme de ses fonctions. La nature nous donne divers exemples de surfaces dont les propriétés
vont au-delà de l’aspect : l’effet perlant
de la feuille de lotus en est une excellente illustration.
La qualité des pigments est d’une
importance fondamentale. Au-delà de
la couleur, elle conditionne directement l’homogénéité et la stabilité des
teintes. Mais sur le plan des perfor-
mances globales d’une peinture de
façade, le rôle des liants et celui des
charges sont tout aussi cruciaux.
Grâce à l’utilisation de charges de
nouvelle génération, le département
R&D est parvenu à conférer aux peintures de façade Sto des qualités hors
du commun.
Le concept iQolor – INTELLIGENT
COLOR est synonyme d’innovations
qualitatives et fonctionnelles.
Souvent, elles se conjuguent au
sein du même produit pour creuser
l’écart avec les solutions conventionnelles.
� Immeuble Rue Penthièvre, Paris 8e
Imperméabilité de classes I3 et I4
Architectes : Cabinet Archipole (75)
L’offre ravalement Sto | 5
Les pathologies de la façade
Identifier et corriger les défauts et les désordres
Parmi les raisons de rénover une façade, les plus fréquentes sont les
dégradations esthétiques ou techniques du support ou du revêtement
existant. Les causes sont multiples et souvent complexes : affaissement
du bâti, usure, pollution, micro-organismes, réactions physico-chimiques
des matériaux.
Ses effets ne le sont pas moins :
décollements, faïençage, fissuration,
éclatement, sans compter l’impact
visuel très négatif des cryptogames,
traînées de salissures, algues, etc.
Dans tous les cas, une analyse
approfondie et un diagnostic précis
et qualifié sont indispensables pour
réussir le chantier de ravalement.
Les défauts
L’encrassement
chimique
L’encrassement
biologique
Le changement
de teinte
Le farinage
Les spectres
de joints
Le faïençage
Origine urbaine/industrielle : suies, poussières,
noir de carbone.
Algues, cryptogames,
mousses et lichens
Dû au rayonnement
solaire, réaction physicochimique
Poudrage marqué
traduisant une altération
de la surface
Joints qui se devinent
entre éléments de maçonnerie ou d’ITE
Défaut de mise en
œuvre sans influence
mécanique
Les désordres
Les microfissures/
Les fissures
Les lézardes
Les éclats
de maçonnerie
Les sels
efflorescents
Le cloquage ou
les décollements
La porosité
de la paroi
Microfissures < 0,2 mm
Fissures entre 0,2 et
2 mm
> 2 mm
Corrosion, gel, mauvaise
mise en œuvre
Remontées capillaires, fuites, défauts
d’étanchéité, etc.
Cloquage (humidité) ou
décollement (origines
multiples)
Humidité sur la face interne du bâti
NB : On distingue les fissures d’origine structurelle, souvent rectilignes : voiles, planchers, acrotères, angles des ouvertures… de celles à tracé anarchique.
6 | Pathologies et solutions
Les correctifs adaptés
Décoration
Imperméabilité
Sur les parois poreuses, sans manifestation de défauts extérieurs (éclats ou
fissures) : les traitements peuvent faire
appel à différents types de travaux,
par exemple :
Sur des supports destinés à rester
apparents (pierre, brique, béton architectonique…), on utilise des hydrofuges ou des lasures (D1).
Les principales causes de fissuration
d’un support sont :
• Traitement anti-remontées capillaires
• Hydrofugation des supports : pierre
naturelle, brique, béton.
• Traitement d’imperméabilité I1 sur les enduits hydrauliques
La norme française P 84-403 classifie
les familles de revêtement de façade
selon les principales fonctions assurées
par les systèmes :
• produits de décoration, classés
de D1 à D3, assurent la décoration
de la façade
• produits d’imperméabilité, classés
de I1 à I4, assurent l’imperméabilité
à l’eau de pluie et possèdent également une fonction décorative.
Pour opacifier ou redonner de la
couleur à un ouvrage, on privilégie
une peinture ou un film mince (D2).
Pour apporter du relief et masquer le
faïençage, on applique un revêtement
semi-épais (D3 RSE) ou épais (D3
RPE).
La norme NF DTU 59.1 (Travaux de
peinture des bâtiments) spécifie les
performances produits, conditions de
mise en œuvre et obligations pour
l’entreprise.
Systèmes de classe D :
fonction décorative
Systèmes de classe I :
fonction d’imperméabilité à l’eau
D1 : hydrofuges de surface et lasures
béton
I1 : système résistant à une microfissure maxi. de
0,2 mm
D2 : peintures ou films minces
I2 : système résistant à une fissuration maxi. de
0,5 mm
D3 : revêtements semi-épais ou épais
destinés à masquer le faïençage du
subjectile
• les tassements du sol d’assise
• les phénomènes de retrait non maîtrisés causés par
• - u
n excès d’eau dans le béton ou
le mortier d’enduit
• - une cure mal effectuée
• les reprises de coulage mal réalisées
• les chocs thermiques et mécaniques
• les jonctions d’éléments préfabriqués.
Pour traiter les défauts répétitifs de
surfaces en béton ou de mortiers
hydrauliques (fissures, éclats),
seuls conviennent les revêtements
d’imperméabilité I1 à I4.
La norme NF DTU 42.1 spécifie les
performances produits, conditions de
mise en œuvre et obligations pour
l’entreprise.
� Lotissement de Camp Robert, Fréjus (83)
Ravalement en Irtop S Flex Mat de 14 000 m2 de façades très
encrassées (cryptogames) et défraîchies
Maître d’ouvrage : Logis familial Varois, Toulon (83)
Maîtrise d’œuvre : Auditec, Hyères (83)
Étude couleur StoDesign
I3 : s ystème résistant à une fissuration existante
ou à venir, jusqu’à 1 mm
I4 : s ystème résistant à une fissuration existante
ou à venir, jusqu’à 2 mm
Pathologies et solutions | 7
Préparation des supports
Les bonnes pratiques
Les supports destinés à être traités devront être solides, sains, propres,
secs, porteurs et exempts de mousses. La bonne tenue du procédé choisi
dépend essentiellement du respect des prescriptions de préparation des
supports.
Ces travaux préparatoires devront être conformes aux DTU 59.1 pour les
travaux décoratifs et au DTU 42.1 pour les travaux d’imperméabilisation
et d’étanchéité.
Selon l’état du support, les opérations
à effectuer sont les suivantes :
• décontamination ou traitement
anti-cryptogamique,
• grattage, brossage, dépoussiérage,
• lavage haute-pression,
• décapage, nettoyage,
• réparation et/ou ragréage,
• traitement des fissures et des joints.
Produits d’intervention
Produits de réparation des supports
Sto-Antimousses et
Sto-Antimousses concentré : décon
taminant curatif et préventif pour la
façade et les toitures. Produit prêt à
l’emploi ou à diluer, pH neutre.
StoCrete TK : passivant destiné à
protéger les armatures du béton
contre la corrosion.
StoNetcim : nettoyant curatif, à diluer,
pour utilisation sur supports bruts ou
peints, avant remise en peinture.
StoCrete KM : mortier hydraulique
pour le débullage des bétons bruts.
Sto-Sicofnet : nettoyant fongicide
développé pour l’élimination des algues rouges sur supports bruts et les
moisissures sur supports peints.
Sto-Décapant S 94 : décapant
exempt de chlorure de méthylène et
de paraffine à action prolongée. Sans
odeur, sans risque pour la santé.
StoDécapant Biodégradable :
décapant exempt de chlorure de
méthylène et de paraffine à action
prolongée. Applicable à l’airless.
StoNettoyant façade A B :
nettoyant de façade pour toute surface
revêtue d’un film organique
pollué ou encrassé (plastifiants, cire,
suie, pollution urbaine...).
StoNettoyant Universel : nettoyant
de façade particulièrement adapté
aux supports minéraux et hydrauliques
(suie, pollution atmosphérique).
StoCrete SM/RM : mortiers de
réparation à prise rapide.
Produits de ragréage
StoLevell Réno : enduit de ragréage
en poudre, fibré, pour les supports hydrauliques (jusqu’à 20 mm par passe).
StoLevell Déco : enduit de ragréage
en pâte, prêt à l’emploi, pour les supports déjà peints.
Irtoplan : enduit de ragréage orga
nique souple pour reprendre les
défauts de planéité (uniquement avec
le système Irtop).
� Le carnet de chantier Sto :
un outil conçu pour vous permettre de préparer et de mener à bien vos interventions dans
les meilleures conditions.
8 | Préparation des supports et ravalement de classe D1
Traitement des joints et des fissures
Irtop 2000 : enduit souple fibré, pour
obturation des fissures avant traitement
Irtop.
Sto-Mastic Acryl : mastic acrylique
pour joints de calfeutrement et de raccordement.
StoSeal F400 : mastic polyuréthane
pour joints de dilatation ou de préfabrication.
� Copropriété, La Garenne-Colombes (92)
Ravalement d’une façade en pierres poncées :
hydrofugation en StoCryl HW100.
Classe D1 : protection
La classe D1 est composée d’hydrofuges et de lasures pour bétons. Les
produits sont transparents, peu ou légèrement colorés, et ne modifient
pas l’aspect de la maçonnerie.
Pas ou faiblement filmogènes, ces matériaux sont destinés à limiter l’absorption
d’eau de pluie des subjectiles poreux (tous supports hydrauliques, dont la pierre
et la brique). La consommation de produit est liée à la porosité du support.
Les lasures bétons apportent, en plus, une protection contre la carbonatation.

StoCryl HW 100
StoCryl HW 262
StoCryl V400
Aspect
Incolore
Incolore
Semi-transparent
Hydrofuge
Hydrofuge, oléofuge
Lasure béton
Silane /siloxane en phase
Acrylique fluorée en phase
Acrylique en phase
aqueuse
aqueuse
aqueuse
0,25 - 0,5 l/m²
0,25 - 0,5 l/m²
0,3 - 0,4 l/m²
Fonction
Nature
Consommation
� Lycée Les Bourdonnières, Nantes (44)
Lasure béton StoCryl V 400
Architectes : Cabinet Besseau Michaud, St Sébastien s/Loire (44)
Effet perlant de l’hydrofuge StoCryl HW100
Ici, test sur un mur béton poreux permettant
d’apprécier la porosité d’un fond absorbant,
glacé, hydrofugé.
� Domaine de Cicé-Blossac (35)
Cottages sur pilotis au milieu des lacs.
Poteaux, murets et poutres bétons protégés en StoCryl V400
Préparation des supports et ravalement de classe D1 | 9
Classe D2 : mise en couleur
Revêtements Lotus Effect, organo-siloxanes et siloxanes
Les revêtements décoratifs Sto de classe D2 constituent la gamme la plus
complète du marché dans le domaine des peintures ou films minces en
phase aqueuse. Ces produits modifient la couleur des ouvrages sans en
changer l’aspect et participent à la protection et à la conservation des
façades, tout en laissant respirer les supports. La gamme inclut • différents types de produits – Lotus Effect, siloxanes, silicates, organo-
minéraux, acryliques et photocatalytique pour répondre aux attentes
des maîtres d’ouvrages et aux exigences techniques des supports,
• différents aspects – satiné, mat, minéral, lisse ou pommelé.
Lotus Effect® : l’effet auto-nettoyant
naturel des surfaces superhydro
phobes à micro-structure
Sa découverte par le Prof. Dr. Wilhelm
Barthlott de l’université de Bonn dès
le milieu des années 70 a permis le
développement de produits micro-siloxanes, dont la structure est identique
à celle de la feuille de lotus. Celle-ci ne
peut pas être mouillée. Après chaque
pluie, une feuille de lotus apparaît
immédiatement sèche et propre, car les
gouttes d’eau n’ont aucune prise sur la
surface de la feuille.
Les produits de la gamme Lotusan
combinent l’effet hydrofuge des peintures siloxanes avec la micro-structure
de la feuille de lotus. Lorsqu’il pleut,
l’eau et les salissures perlent sur le
revêtement Lotus-Effect® de la façade,
y compris aux endroits particulièrement exposés aux intempéries.
Le classement GESVWAC (norme NF EN 1062-1) permet de classer tous les revêtements de
façade.
Classe
G : Niveau de
Brillant
G1 brillant
> 60 Angle 60°
G 2 satiné
< 60 (60°)
> 10 (85°)
G 3 mat
< 10 (85°)
E : Épaisseur du
film sec
E1 > 50 µm
50 < E 2
< 100 µm
100 < E 3
< 200 µm
200 < E 4
< 400 µm
S : Taille des
grains
S1 < 100 µm fin 100 < S2
< 300 µm moyen
300 < S 3
< 1500 µm gros
S 4 >1500 µm
très gros
V : Perméabilité
à la vapeur
d’eau
V 0 aucune
exigence
V 2 perm. moyenne
15 < V 2
< 150 g / m2 / jour
0,14 m < Sd
<1,4 m
V 3 perm. faible
V 3 < 15 g / m2 / jour
Sd > 1,4 m
W : Perméabilité W 0 aucune
exigence
à l’eau liquide
V1 perm. grande
V1 > 150
g / m2 / jour
Sd < 0,14 m
A : Allongement
– Résistance à la
fissuration
A 0 aucune
exigence
W1 perm. grande W 2 perm. moyW1 > 0,5 g / m2 /
enne
h 0,5
0,1 < W 2 < 0,5
g / m2 / h 0,5
A1 > 100 µm
A 2 > 250 µm
T : + 23 °C
T : -10 °C
C : Diffusion
du Dioxyde de
Carbone
C 0 aucune
exigence
C1 < 5 g / (m2 * d)
Sd > 50 m

StoColor Lotusan
StoColor Lotusan G
Aspect
Lisse mat minéral
Lisse mat minéral
Fonction
Effet Lotus hydrophobe
Effet Lotus hydrophobe
renforcé en anti-cryptogame
Classement selon G3 E3- E4 S1 V1 W3 A0 C0
NF EN 1062-1
G3 E3- E4 S1 V1 W3 A0 C0
Consommation
0,3 à 0,38 l/m² en 2 couches
0,3 à 0,38 l/m² en 2 couches
Primaire
StoPrim HG sur support minéral ou StoPrim HG sur support minéral ou
organique
organique
10 | Classe D2 : mise en couleur
� Résidence Pasteur à
Laval (53). Rénovée en
2004, cette coproprieté a
bénéficié de la peinture à
effet lotus StoColor Lotusan.
Une étude de couleur StoDesign avait été réalisée au
préalable.
E 5 > 400 µm
W 3 perm. faible
W 3 < 0,1 g / m2 / h 0,5
A 3 > 500 µm
T : -10 °C
� Maison alsacienne
du XVIIe siècle.
Torchis peint en StoColor Silco, colombages en
Sto-AquaVentilac Satin
A 4 > 1250 µm
T : - 10 °C
A 5 > 2500 µm
T : -10 °C
� Rénovation du centre commercial
O’Parinor, Aulnay s/Bois (93). StoColor Lotusan
en façades nord-ouest.
Le Lotus Effect reproduit la microstructure de la feuille de lotus (1) ;
il empêche l’eau et les salissures
d’adhérer en réduisant la surface
de contact (2). Les gouttes de
pluies entraînent avec elles les
salissures (3). L’effet perlant con
tribue ainsi activement à garder
la façade propre et sèche.
1
2
3
Les peintures de façades organo-siloxanes sont un excellent compromis entre
une peinture acrylique et une peinture siloxane. Elles sont durables, garnissantes et
perméables à la vapeur d’eau.
StoColor Jumbosil
StoColor Jumbosil QS
Aspect
Mat
Mat
Fonction
Peinture très garnissante à caractéristiques minérales
Pour façades, sous-faces, pieds de mur

Version standard
Classement selon
NF EN 1062-1
G3 E3-E4 S1 V1 W3 A0 C0
Consommation
� Rénovation du centre commercial O’Parinor, Aulnay
s/Bois (93). StoColor Jumbosil en façades sud-est.
Réparation des bétons : StoCrete TK+SM.
Acrotères métalliques : StoColor Acritex.
Application en période froide
de +1 à +15 °C
G3 E3-E4 S1 V2 W3 A0 C0
de 0,4 à 0,5 litre/m² en deux couches
StoPrim Grundex ou StoPlex W sur enduits hydrauliques
StoPlex W sur revêtements organiques
StoPrim Grundex sur revêtements silicates
StoPrim Micro sur pierre calcaire
Primaire
Les peintures siloxanes combinent imperméabilité à l’eau de pluie et
perméabilité à la vapeur d’eau. Elles possèdent un effet hydrophobe très
efficace contre les algues et les cryptogames, tout en conservant un aspect
mat et un grand pouvoir couvrant.

StoColor Silco
StoColor Silco QS StoColor Silco G
Aspect
Mat
Mat
Fonction
Très haute résistance aux intempéries et aux salissures
Conforme à la norme NF T 30 808
Version standard
Classement selon
NF EN 1062-1
Mat
Application en période
froide de +1 à +15 °C
Renforcé en
anti-cryptogame
G3 E3 S1 V1 W3 A0 C0
Consommation
de 0,3 à 0,4 litre/m² en deux couches
Primaire
StoPlex W sur revêtements organiques et siloxanes
StoPrim Micro sur enduits hydrauliques, silicatés et sur pierre
Classe D2 : mise en couleur | 11
Classe D2 : mise en couleur
Bases organiques et silicates
1 Bases organiques
Les revêtements décoratifs acryliques de la gamme Sto sont des produits
très polyvalents. Ils s’imposent par leur grande durabilité et leur facilité
d’application.
Ce type de revêtement offre un très bon compromis entre perméabilité à la vapeur d’eau et imperméabilité à l’eau de pluie. Les revêtements acryliques
filmogènes sont très résistants aux ultra-violets et à la pollution. Au-delà des
nuanciers standard, de nombreuses teintes spécifiques sont réalisables.
StoColor Acritex
Cette peinture offre une excellente
adhérence sur tous supports : pâte de
verre, bardages métalliques, PVC, etc.
Sa résistance extrême à l’encrassement
la prédestine notamment à la mise en
peinture des appuis de fenêtre.
� Résidence Claude Debussy à
Villeneuve-la-Garenne (92) : StoColor Acritex
en rénovation d’un ancien support vêture peint.
Maître d’ouvrage : ICF La Sablière
Architectes : Lair et Roynette, Paris
� Supermarché, Brumath (67) :
StoColor Acritex sur bardages métalliques.
� Imprimerie Roto Ouest, Saint-Aignan
de Grand Lieu (44) : StoColor Acritex sur les
bardages métalliques et StoColor Jumbosil en
teinte vive sur la partie bureaux.
�� Selon les indications du cahier des char
ges relatif aux modénatures StoDéco Profil,
StoColor Acritex constitue une finition
recommandée, comme ici sur les appuis de
fenêtre.
12 | Classe D2 : mise en couleur
Des coloris changeants
sous l’effet de la lumière.
StoColor Métallic est un revêtement
décoratif métallisé à base d‘acrylate pur.
Il est très résistant et offre un rendu
original et très flatteur sur de nombreux
supports en extérieur comme en inté
rieur.
� Pôle tertiaire, Voisins-le-Bretonneux (78) :
StoColor X-black sur ITE StoTherm Classic®
Architectes : SCAU, Paris
� Médiathèque André Malraux,
Strasbourg (67) : StoColor Métallic sur supports brique et béton.
StoColor
Métallic
StoColor
X-black
StoColor
Crylan
StoColor
Maxicryl
StoColor
Acritex
StoColor Top
StoCryl V100 StoCryl V200
Aspect
Brillant métallisé
Mat satin
Mat
Mat satin
Satiné
Satiné
Satiné
Mat
Fonction
Revêtement
décoratif à effet
métallique pour
l’intérieur et
l’extérieur
Peinture de
façade thermo
réfléchissante
adaptée aux
teintes foncées
et vives
Peinture de façade
universelle : très
bon pouvoir couvrant
Peinture de façade
universelle : très
bon pouvoir couvrant
Peinture de façade à très forte
adhérence ;
résistance à
l’encrassement
exceptionnelle
Protection des bois
(dessous de toit,
plan-ches de rives,
clôtures…) et des
métaux
Protection des
bétons : grande
efficacité
contre le CO2 et les
chlorures
Protection des
bétons : grande
efficacité
contre le CO2 et
les chlorures
G2 E3 S1 V2 W3
Classement
selon NF EN 1062-1 A0 C0
G2 E3 S1 V2 W3 G2 E3 S1 V2 W3
A0 C0
A0 C0
G2 E3 S1 V2 W3
A0 C0
G2 E3 S1 V2
W3 A0 C0
G3 E3 S1 V2 W3
A0 C0
G2 E3 S1 V2 W3
A0 C1
G3 E3 S1 V2 W3
A0 C1
Consommation
0,12 à 0,15 l/m²
en 2 couches
0,3 à 0,35 l/m²
en 2 couches
0,3 à 0,35 l/m²
en 2 couches
0,25 à 0,3 l/m²
en 2 couches
0,35 à 0,4 l/m²
en 2 couches
0,3 à 0,4 l/m²
en 2 couches
0,3 à 0,4 l/m²
en 2 couches
Primaire
Fixateur si la teinte
du support est trop
différente de celle
de StoColor Métallic ou sur ITE (nous
consulter)
Couche d’impression
obligatoire :
StoColor Jumbosil
0,25 à 0,4 l/m²
en 2 couches
StoPrim Fix sur bois StoPrim Grundex ou StoPlex W sur
StoPrim TS sur métal enduits hydrauliques
StoPlex W sur
anciennes peintures
oganiques
2 Base minérales
Adaptée au bâti ancien, les peintures minérales de façade à base
de silicate de potassium ou les
badigeons à base de chaux aérienne offrent le rendu authentique des matériaux traditionnels,
comme les enduits à la chaux ou
la pierre calcaire.
� Rénovation d’un presbytère, Évian (74) :
situé en zone classée, le bâtiment a reçu une
finition peinte en StoColor Sil conforme aux
critères de matité définis par les Architectes
des Bâtiments de France.
StoColor Sil
StoColor Badigeon
Aspect
Mat minéral
Mat minéral
Fonction
Opacité, authenticité des couleurs
Badigeon, patine ou eau
forte
Classement
G3 E3 S1 V1 W2
selon
NF EN 1062-1 A0 C0
Pas de classement NF EN
1062, conforme à la
norme FD T 30 808
Consommation
0,3 à 0,4 l/m²
en 2 couches
environ 0,2 à 0,4 l/m²
en 2 couches
Primaire
StoPrim Micro ou
StoPrim Silicaté sur
peinture silicatée,
peinture à la chaux
ou mortier bâtard
StoColor Badigeon dilué :
adapter la dilution selon
le support et l’aspect recherché
Classe D2 : mise en couleur | 13
Classe D3 : revêtements semi-épais
Haute protection et très fort pouvoir garnissant
Les revêtements décoratifs semi-épais RSE sont des revêtements appli
cables au rouleau, pigmentés, et extrêmement garnissants : ils masquent
le faïençage des façades, réduisent la pénétration des eaux de ruissellement sur des supports exempts de fissures, tout en offrant une grande
perméabilité à la vapeur d’eau. Ils appo rtent également la modification
de la couleur et l’opacité.
La gamme est composée de 6 produits de qualité supérieure, offrant
une multitude de possibilités décoratives. Leur mise en œuvre doit être
conforme au DTU 59.1. Ils bénéficient d’une garantie contractuelle de 10 ans.
� Copropriété rue St Louis, Versailles (78)
Rénovation en StoFill Mat
Organiques
Les revêtements acryliques sont des
produits universels, qui s’imposent par
leur grande durabilité et leur facilité
d’application. Ils assurent un très bon
compromis entre perméabilité à la
vapeur d’eau et imperméabilité à l’eau
de pluie. Ces revêtements filmogènes
se comportent très bien à la lumière
et vis à vis de la pollution. L’offre de
teintes est non exhaustive.
� Résidence Victoria Surf, Biarritz (64)
Ravalement en Sto-Rénovimper S Velouté Mat

StoFill Mat
StoColor S Fin
Sto-Rénovimper S
Velouté Mat
Aspect
Lisse et mat
Granité mat
Velouté mat
Fonction
Revêtement
semi-épais universel
Points forts :
facilité d’application
et aspect
Revêtement semi-épais
à fine structure pochée
Point fort :
très garnissant et
destiné aux supports
imparfaits
Revêtement
semi-épais velouté
Destiné à la rénovation des
anciennes imperméabilités
Classement selon
NF EN 1062-1
G3 E3 E4 S2 V2 W3 A1 C0
G3 E4 S2 V2 W3 A2 C0
Consommation
> 0,7 kg/m² en 2 couches
0,45 kg/m² en 1 couche
Primaire
� Église de Damgan (56)
Ravalement en StoFill Mat
14 | Classe D3 : revêtements semi-épais
StoPrim Grundex ou StoPlex W sur enduits hydrauliques et bétons
StoPrim BL :
0,25 à 0,3 kg/m²
� Résidence à Weyersheim (67)
Cet immeuble de six appartements, construit
en 1996, a été ravalé en StoColor Silco Fill.
Maître d’ouvrage : SCI Pervenche
Siloxane
À chaque pathologie sa solution siloxane : combinant imperméabilité
à l’eau de pluie et perméabilité à la
vapeur d’eau, les véritables revêtements siloxanes sont constitués
d’émulsions siloxanes pures. Leur
effet hydrophobe leur confère une excellente capacité de protection contre
les algues et les cryptogames. À cela
s’ajoute une belle matité et un grand
pouvoir couvrant.
StoColor Silco Fill
Aspect
Mat
Fonction
Revêtement de façade très garnissant à caractéristiques minérales
Classement selon
NF EN 1062-1
G3 E4 S2 V1 W3 A1 C0
Consommation
> 0,7 kg/m² en 2 couches
Primaire
Le département R&D Sto a développé
la gamme de revêtements siloxanes
la plus complète, la plus fiable et la
plus performante du marché – confor
mément à sa stratégie « Bâtir en
responsable ».
et bétons
Eau de pluie
Vapeur d’eau
� Immeuble fin XIXe, rue Milton,
Paris (9e)
Ravalement en StoColor Silco Fill
Organo-siloxane
Les revêtements de façades organosiloxanes sont un excellent compromis
entre acrylique et siloxane. Ils sont
durables, mats, et particulièrement
adaptés à des supports poreux comme
le béton cellulaire (dalles et blocs préalablement enduits, conformément au
DTU26.1).
StoColor Poro Fill
Aspect
Mat
Fonction
Revêtement très garnissant pour le béton cellulaire
Classement selon
NF EN 1062-1
G3 E5 S2 V2 W3 A1 C0
Consommation
+/- 1,8 kg/m² en 2 couches
Primaire
StoPrim Grundex ou StoPlex W sur béton cellulaire,
enduits hydrauliques et bétons
Classe D3 : revêtements semi-épais | 15
Classe D3 : revêtements épais
Les réponses du leader technologique
Le principe de l’enduit se décline dans une grande variété de finitions
– des plus classiques aux plus créatives – et protège le bâti contre les
intempéries, les variations de température et la pollution. Il allie ainsi
la technique et l’esthétique : la gamme Sto en donne toute la mesure.
Les revêtements décoratifs épais, appli
qués le plus souvent à la taloche ou en
projection, modifient la couleur et sur
tout l’aspect des ouvrages : composés
de charges de granulométrie variable,
ils masquent les irrégularités du
support et le faïençage des façades.
� Rénovation en teinte soutenue à
Anthéor (06)
Enduit de finition Stolit K1.5.
Ils réduisent la pénétration des eaux
de ruissellement sur des supports
exempts de fissures – tout en restant
perméables à la vapeur d’eau. Sto
propose une gamme d’enduits de
qualité supérieure. Sans équivalent sur
le marché, elle offre une multitude de
� Rénovation d’une demeure à Évian (74)
StoPrim S, entoilage des fissures, finition Stolit
K1 (1 mm) et StoColor Jumbosil sur chaînages
et bandeaux.
possibilités décoratives : talochés ou
ribbés, « à l’ancienne » modelés ou
feutrés, ou encore à base de granulats
de marbre.
Leur mise en oeuvre est régie par le
DTU 59.2, sur maçonnerie verticale.
Ils bénéficient d’une garantie contrac
tuelle de bonne tenue de 10 ans.
Les revêtements épais sont aussi les
finitions d’ITE (enduits minces sur isolant) et de la façade ventilée StoVentec.
Organiques
Les revêtements acryliques sont des
produits universels. Ils s’imposent par
leur grande durabilité et leur facilité
d’application. Ils offrent un très bon
compromis entre perméabilité à la
vapeur d’eau et imperméabilité
à l’eau de pluie. Ces revêtements
filmogènes résistent très bien à la
lumière et à la pollution. L’offre de
teintes est non exhaustive.
Stolit K
Stolit X-black K
Stolit R
Stolit MP
StoPirolit K StoPirolit R Sto-Superlit K2
Stolit X-black R Stolit X-black MP
Aspect
K : taloché
R : ribbé
MP : modelable
K : taloché
R : ribbé
Grain de marbre
Taille de grain
K1 : 1 mm
K1.5 :1,5 mm
K2 : 2 mm
K3 : 3 mm
R1.5 :1,5 mm
R2 : 2 mm
R3: 3 mm
fin
K1 : 1 mm
K1.5 :1,5 mm
K2 : 2 mm
R1.5 :1,5 mm
R2 : 2 mm
K2 : 2 mm
Solution hiver
Disponibles en version QS (mise en œuvre entre + 1 °C et + 15 °C)
Fonction
Positionnement
La référence qualitative : facilité de mise en œuvre, aspect mat,
grande durabilité, grande résistance à l’encrassement
La qualité X-black est spécifique aux teintes foncées et soutenues
Classement selon
NF EN 1062-1
Le RPE standard ; ne s’applique
pas en finition d’ITE, ou sur façade
ventilée
Décoratif et naturel :
25 teintes, forte résistance mécanique
G3 E5 S3-S4 V2 W3 A0 C0
Consommation
1,8 à 4,8 kg/m²
Primaire
Couche de fond
–
2,2 à 4,5 kg/m²
StoPrim ou StoPrim BL
Stolit X-black pour les teintes vives et foncées. Pas de disponibilité en version QS.
16 | Classe D3 : revêtements épais
2 à 4 kg/m²
1,8 à 3 kg/m²
2,5 à 3,2 kg/m²
5 à 6 kg/m²
Stolit : l’enduit Sto originel, un produit emblé
matique depuis plus de 50 ans.
Sto-Superlit (à droite) : un autre grand clas
sique, l’enduit décoratif en granulats de marbre.
Au milieu : la cimenterie de Weizen (BadeWurtemberg) dans les années 50.

StoSilco K
StoSilco R
StoSilco MP
Aspect
K : taloché
R : ribbé
MP : modelable
Taille de grain
K1 :
R1.5 :1,5 mm
fin
1 mm
Sto-Superlit K2
Les coloris subtils et le scintillement des
grains de marbre confèrent à cet enduit
un rendu valorisant et chaleureux.
K1.5 :1,5 mm
R2 : 2 mm
Siloxanes
K2 : 2 mm
R3: 3 mm
Imperméables à l’eau de pluie et perK3 : 3 mm
méables à la vapeur d’eau, les véritabSolution hiver
Enduits disponibles en version QS :
les enduits siloxanes, conformes à la
mise en œuvre entre + 1 °C et + 15 °C
norme NF T 30 808, sont constitués
1. Produits et systèmes
d’émulsions siloxanes. Leur nature hyFonction
Enduit de façade à caractéristiques minérales
Finition structurée
Positionne
drophobe offre une excellente protec
ment
tion contre les algues et cryptogames. Enduit de façade
Leur aspect est mat et naturel.
StoSilco
MP modelé
Classement
selon
NF EN 1062-1
G3 E5 S3-S4 V1 W3 A0 C0
Consommation 2 à 5 kg/m²
Primaire
Couche de fond
2,2 à 4,5 kg/m²
2 à 4 kg/m²
et bétons
StoPrim ou StoPirofond
� Cité Le Mas Loubier, Limoges (87)
Ravalement de classe D3 en StoSilco K1.5
� StoSilco MP modelé, brossé et feutré
Ces exemples illustrent les possibilités d’obtenir
aussi bien des modelés « à l’ancienne » qu’un
rendu feutré avec une profondeur et un matage
remarquables, tout en tirant parti des perfor
mances techniques d’un enduit siloxane.
L’aspect irrégulier de cet enduit unique en son genre est encore accentué par une remarquable profondeur. Il la doit à un matage
exceptionnel, bien visible sur l’échantillon présenté ici en version siloxanée. Aisément modelable, StoSilco MP est notamment idéal
pour concilier l’authenticité des vieux murs avec les impératifs d’une ITE hautes performances.
Destinations
Contraintes de teinte sur ITE
Coloris disponibles
Matière et structure
Classe D3 : revêtements épais | 17
Classe D3 : revêtements épais
Les réponses du leader technologique (suite)
Silicate
Adapté au bâti ancien, l’enduit décora
tif minéral ou RME (revêtement minéral
épais) à base de silicate de potassium
restitue l’authenticité des matériaux
traditionnels comme les enduits à la
chaux ou la pierre calcaire. Sa profondeur de matage et sa grande perméa-
bilité à la vapeur d’eau sont ses principaux atouts.
NB : l’enduit minéral n’est pas applicable sur des fonds organiques.
� Boulangerie-Pâtisserie, Mommenheim (67)
Rénovation en trompe l’œil, StoSil K1

StoSil K
StoSil R
StoSil MP
Aspect
K : taloché
R : Ribbé
MP : modelable
Taille de grain
K1 : 1 mm
K1.5 :1,5 mm
K2 : 2 mm
K3 : 3 mm
R1.5 :1,5 mm
R2 : 2 mm
R3: 3 mm
fin
Fonction
Positionnement
Enduit minéral, grande matité et authenticité des couleurs
Classement selon
NF EN 1062-1
G3 E5 S3-S4 V1 W2
A0 C0
G3 E5 S3-S4 V1 W2
A0 C0
G3 E5 S3-S4 V1 W2
A0 C0
Consommation
de 2 à 4,8 kg/m²
de 2,2 à 4,5 kg/m²
de 2 à 4 kg/m²
Primaire
Couche de fond
StoPrim Micro sur enduits hydrauliques, bétons, et pierre calcaire
StoPrep Miral
� Copropriété Le Clos de la Grande Vie,
Décines Charpieu (69)
Rénovation en StoSil K1
� Maison ancienne proche de Bourges (18)
Rénovation complète des façades, finition
talochée StoSil K2
Effet lotus
Issue de la bionique, la gamme Sto
Lotusan s’est enrichie de nouvelles
finitions, avec les enduits StoLotusan K
et StoLotusan MP. L’effet lotus apporte
une très grande hydrophobie aux
enduits et une forte capacité d’autolavabilité. Ces revêtements décoratifs,
adaptés également à l’ITE, possèdent
en outre une excellente perméabilité
à la vapeur d’eau et un aspect très mat.

StoLotusan K
StoLotusan MP
Aspect
K : taloché
MP : modelable
Taille de grain
K1 : 1 mm
K1.5 :1,5 mm
K2 : 2 mm
K3 : 3 mm
fin
Fonction
Positionnement
Revêtement hydrophobe à effet Lotus
Classement selon
NF EN 1062-1
G3 E5 S3-S4 V1 W3 A0 C0
G3 E5 S3 V1 W3 A0 C0
Consommation
de 1,9 à 4,5 kg/m²
de 2 à 4 kg/m²
Primaire
Couche de fond
StoPrim
� Pavillon à Ormesson (77)
Rénovation en StoLotusan K
� Caisse Primaire d’Assurance Maladie
de Dunkerque (59)
Finition StoLotusan MP, enduit modelable
à effet lotus
Classe D3 : finitions innovantes
Les enduits « tendance »
Sto, leader sur le marché des RPE, innove avec des solutions qui optimisent l’impact visuel de la façade. Une fois le chantier achevé, il est la
signature d’un ravalement haut de gamme. Au-delà de l’enduit taloché
classique, Sto exploite tout le potentiel esthétique des effets de structure
et de matière – à l’exemple des finitions Stolit Milano et Stolit Effect.
Dans les deux cas, il s’agit d’enduit dé
coratif organiques de façade conçus
pour la mise en œuvre sur murs maçon
nés enduits, systèmes d’ITE ou façade
ventilée sans joints StoVentec. Les rendus
possibles sont aussi attractifs que variés.
tons naturels.
3 Stolit Milano aspect lisse, feutré
et lasuré, se prête à des réalisations
très naturelles. Cette variante permet
également d’obtenir des rendus mats
très intéressants et proches d’un stuc.
Stolit Milano est particulièrement polyvalent : il se prête à de nombreuses
formes de talochage, et peut être
modelé, poncé ou lasuré.
4 Stolit Effect Brut apporte à la
façade une touche rustique très
authentique et du plus bel effet.
1 Stolit Milano aspect béton est
appliqué sur une couche de Stolit K1.5,
puis poncé après séchage ; on obtient
ainsi un aspect béton réaliste et flatteur.
5 Stolit Effect Glasperl doit son ren
du très original à la projection de billes
de verre dans l’enduit frais, offrant ainsi
une animation visuelle qui change avec
l’angle d’incidence de la lumière.
2 Stolit Milano aspect Marmorino
Le relief, à l’effet subtilement
méditerranéen, est bien en phase
avec la construction résidentielle
traditionnelle. Une lasure de finition
apportera encore plus de chaleur aux
6 Stolit Effect aspect Terrazzo
illustre les possibilités d’obtenir des
effets rustiques imitant à merveille les
revêtements anciens. Mais il est aussi
adapté à des réalisations contemporaines alliant originalité et caractère.
1
2
� Villa sur les bord du lac d’Annecy (74)
Ravalement en Stolit Milano aspect béton.
� Village des collectivités, Thorigné-Fouillard (35)
Maîtrise d’ouvrage : SADIV (Société d’Aménagement
et de Développement d’Ile-et-Vilaine).
3
4
5
6
Les revêtements acryliques sont des produits universels, qui s’imposent par leur
grande résistance aux UV et aux agres
sions atmosphériques et par leur facilité
d’application. Ils offrent un très bon compromis entre perméabilité à la vapeur d’eau et
imperméabilité à l’eau de pluie.
Leur mise en œuvre est possible aussi bien en
intérieur qu’en extérieur, en neuf comme en
réhabilitation.

Stolit Milano
Stolit Effect
Aspect
Béton
Taille de grain
< 0,1 mm
> 3 mm
Fonction
Positionnement
Enduit ultrafin pour l’extérieur, pouvant être modelé, poncé,
lasuré.
Il permet des effets de surfaces très variés.
Enduit à structurer pour l’extérieur : finition brute ou avec
projection de billes de verre ou d’un mélange silice/carbure
de silicium.
Marmorino
Lisse
Brut
Classement selon G3 E5 S1 V2 W3 A0 C0
NF EN 1062-1
Consommation
de 1,5 à 2,5 kg/m²
(1 couche) sur
Stolit K1.5
Terrazzo
G3 E5 S4 V2 W3 A0 C0
de 2,5 à 3 kg/m²
(2 ou 3 couches)
Produits associés Stolit K1.5 obligatoire en 1e couche :
environ 2,7 kg/m²
Glasperl
–
de 2 et 3 kg/m²
(2 couches)
de 4,5 à 5,5 kg/m² de 4,5 à 5,5 kg/m² de 4,5 à 5,5 kg/m²
–
Primaire
StoPrim Grundex ou Stoplex W sur enduits hydrauliques et bétons
StoPlex W sur revêtements organiques et panneaux de Glasal
StoPrim Grundex ou StoPrim Plex sur revêtements silicates
StoPrim Plex sur revêtements siloxanes
Couche de fond
StoPrim ou StoPrim BL
–
Sto-Glasperlen 2
mm : environ 0,4
kg/m²
Sto-Terrazzo Effect :
environ 0,4 kg/m²
Classe D3 : système D3 Armé
Un procédé décoratif 2-en-1 très technique
©
Depuis plus de 25 ans, le système D3 Armé offre aux façades faïencées
et micro-fissurées une nouvelle jeunesse. Sa fiabilité et sa durabilité le
démarquent de tout autre procédé de ravalement, qu’il modifie ou non
l‘aspect de la façade.
Adieu faïençage et micro-fissures
Issu de la technologie d‘Isolation
Thermique par l‘Extérieur StoTherm
Classic (400 millions de m2 d’ITE Sto
réalisés dans le monde), l’enduit de base
est une pâte fibrée souple, sans ciment :
StoArmat Classic. Associé à un treillis
d‘armature en fibre de verre Sto-Fibre de
verre Standard, il permet au complexe
esthétique D3 Armé de masquer les
faïençages et microfissures qui affec
taient la façade auparavant grâce à sa
souplesse hors du commun.
Esthétique : place à la créativité
Alors qu’un ravalement ‘classique’ ne
permet pas de modifier la structure de
l’enduit existant, le système D3 Armé
offre un grand choix de finitions, quelle
que soit la structure de l‘enduit à rénover
: aspects lisses, structurés ou modelables,
sur base acrylique ou siloxane.
� Rénovation en teinte soutenue pour
cette maison de ville à Pompey (54) :
enduit de finition Stolit K1.5.
StoArmat Classic :
l‘enduit de base qui fait l’unanimité
Il se présente sous la forme d’une pâte
organique prête à l’emploi sans ajout de
ciment, et particulièrement maniable lors
de l’application. Elle contient des fibres
contribuant à la résistance du système à
la fissuration.
1 2 3 4 5
1 Support micro-fissuré ou faïencé
2 Enduit de base : StoArmat Classic
3 Fibre de verre standard
4 Enduit de base : StoArmat Classic
5 Finition
• Densité réduite : consommation
moyenne de 3,5 kg / m2 seulement
(sur support plan).
• Épaisseur régulière grâce aux charges calibrées (2 mm pour 3,5 kg / m2).
• Mise à la teinte possible.
• Pas besoin de régulateur de fond
entre l’enduit armé et la finition.
• Une version QS conçue pour la mau-
vaise saison (entre +1 °C et +15 °C).
� Mairie de Nuits-Saint-Georges (21) et salle Jean Macé attenante :
rénovation en enduit décoratif D3 Armé, finition siloxanée StoSilco K1.5. Ce
projet avait fait l’objet d’une étude de coloration StoDesign.
� Collège Vauban à Strasbourg (67) :
rénovation en système D3 Armé.
� Le complexe StoArmat Classic + StoFibre de verre Standard est extrêmement
souple.
22 | Classe D3 : système D3 Armé
Composition du procédé D3 Armé
Enduit de base
StoArmat Classic : pâte souple, sans ciment, fibrée : environ 3,5 kg/m².
Spécialement formulée pour :
- un meilleur recouvrement des lés d’armature
- une ouvrabilité proche des enduits hydrauliques
Armature fibre de
verre
Sto-Fibre de verre Standard : armature en fibre de verre avec marquage Sto
Finitions
Organique : Stolit K, R, MP / Irtop S K, R, MP / StoSuperlit
Produit de finition
organique
Siloxane : StoSilco K / R / StoNivellit + StoSilco Color
Stolit K
Stolit X-black K
Stolit R
Stolit X-black R
Stolit MP
Stolit X-black MP
Irtop S K
Irtop S R
Sto-Superlit K
Aspect
K : taloché
R : ribbé
MP : modelable
K : taloché
R : ribbé
Grain de marbre
Taille de grain
K1 : 1mm
K1.5 :1,5 mm
K2 : 2 mm
K3 : 3 mm
R1.5 :1,5 mm
R2 : 2 mm
R3 : 3 mm
fin
K1.2 : 1
,2 mm
K1.5 : 1
,5 mm
R1.5 : 1
,5 mm
K2 : 2 mm
Fonction /
Positionnement
La référence qualitative : facilité de pose, aspect mat
Grande durabilité, forte résistance à l’encrassement
La qualité X-black est spécifique aux teintes foncées et soutenues
Enduit à base de résine acrylique
souple réticulable aux UV
Grande souplesse
Décoratif +
haute résistance
mécanique
Produit de finition
siloxane
StoSilco K
StoSilco R
StoSilco MP
StoNivellit +
StoSilco Color
StoNivellit +
StoColor X-black
Aspect
K : taloché
R : ribbé
MP : modelable
Lisse et mat
Lisse et mat
Taille de grain
K1 : 1mm
K1.5 :1,5 mm
K2 : 2 mm
K3 : 3 mm
R1.5 :1,5 mm
R2 : 2 mm
R3 : 3 mm
fin
Peinture
Peinture
Fonction /
Positionnement
Enduit de façade à caractéristiques minérales
Peinture mate siloxane
conforme à la NF T 30 808
Très haute résistance aux
intempéries et aux salissures
Peinture mate adaptée
aux teintes foncées et
soutenues, réfléchissant le
rayonnement infrarouge
du soleil
Pour toutes spécifications et indications de mise en œuvre des produits présentés, se reporter impérativement aux fiches techniques correspondantes, disponibles notamment sur www.sto.fr
Classe D3 : système D3 Armé | 23
Classe D3/I1 : Irtop Décor
Décoratif ou imperméabilité – misez sur la polyvalence !
Irtop Décor est un revêtement semi-épais polyvalent de classe I1 et D3
adjuvanté siloxane. Il permet de masquer le faïençage ou de traiter les
microfissures. Il assure les fonctions d’imperméabilité I1 et de décoration D3 dans le neuf comme en rénovation des façades.
Irtop Décor correspond au classement G3 E4 S1 V2 W3 A2 C0 selon la
norme NF EN 1062. Son classement
selon la norme AFNOR NF T 36005 est
Famille I Classe 7b2/10c.
que les fonds aient été convenablement préparés. Ce type de travaux,
régi par le DTU 59.1, est soumis à
garantie contractuelle de bonne tenue
de 10 ans.
Protection des façades faïencées
Irtop Décor est classé D3 et permet de
pallier les faïençages superficiels. Sa
performance A2 (de niveau I1) offre
un traitement sûr, sans risque de voir
réapparaître le faïençage. Sa grande
perméabilité à la vapeur d’eau, obte
nue par incorporation d’une résine
siloxane, évite notamment le risque de
cloquage en bas des murs, sous réserve
Imperméabilité de la façade :
une normalisation à respecter
Irtop Décor est également classé I1
et peut être appliqué pour pallier les
désordres affectant le clos : il permet de
traiter les microfissures infiltrantes allant
jusqu’à 0,2 mm. La mise en œuvre des
revêtements d’imperméabilité, régie
par le DTU 42-1, est soumise à garantie
décennale.
� Ravalement d’un local commercial (44) :
rénovation en Irtop Décor en partie basse et
StoColor Acritex sur bardages métalliques en
partie haute.
24 | Classe D3/I1 : Revêtement semi-épais Irtop Décor
� Centre de thalassothérapie des Sables
d’Olonnes (85) : rénovation d’une ancienne
imperméabilité de façade sur une surface de
3000 m2 en bord de mer. Maître d’ouvrage :
Groupe Accor.
� Résidence Les Blondeaux,
Vitry-sur-Seine (94) :
rénovation de trois bâtiments R+10
et d’une tour R+15 en pâte de verre.
Solution : Irtop Décor en classe D3.
Bailleur social : Logirep
Irtop Décor
Aspect
Velouté et mat
Fonction
Positionnement
Revêtement semi-épais polyvalent
Facilité d’application et aspect mat
Souplesse et très grande durabilité
Rénovation supports hydrauliques, revêtements acryliques, imperméabilité et ITE
Classement selon
NF EN 1062-1
G3 E4 S1 V2 W3 A2 C0
Classe
Décoratif D3
Imperméabilité I1
Consommation
0,45 kg/m² en 2 couches
0,4 kg/m² sur impression
Sur support brut
- Support sain : Irtop Décor dilué à 20 %, 0,25 kg/m²
ou StoPrim BL, 0,25 à 0,3 kg/m²
- Support friable ou farinant : StoPrim S, 0,25 kg/m²
Sur support peint ou décapé : StoPrim BL, 0,25 à 0,3 kg/m²
Primaire
StoPrim Grundex ou Stoplex W sur enduits hydrauliques et bétons
StoPlex W sur revêtements organiques et panneaux de Glasal
StoPrim Grundex ou StoPrim Plex sur revêtements silicates
StoPrim Plex sur revêtements siloxanes
� Ravalement de copropriété
à Nantes (44).
� Irtop Décor : la solution qui
s’impose sur les gros chantiers
dans l’habitat collectif…
Classe D3/I1 : Revêtement semi-épais Irtop Décor | 25
Traitement ponctuel des fissures en façade
Mise en œuvre des solutions
Les revêtements d’Imperméabilité sont choisis en fonction des désordres du support. Le système retenu doit être adapté à la dimension des
fissurations existantes.
Les fissures isolées, dont le jeu dimensionnel est supérieur aux performances
du revêtement retenu, doivent faire
l’objet d’un traitement spécifique.
Ce traitement localisé assure ou rétablit
l’imperméabilité du support, lorsque
le jeu dimensionnel de la fissure dépasse les performances du revêtement
d’imperméabilité mis en œuvre sur l’en
semble de la surface.
Un tel traitement des fissures vient
toujours compléter
• un revêtement d’imperméabilité
Irtop I1, I2 ou I3, ou occasionnellement
Résultat
En préalable à la finition
d’imperméabilité ou décorative, les
fissures sont traitées et masquées parfaitement.
NB : le marouflage du galon risque de
rester légèrement apparent et il est
préférable d’opter pour une finition
structurée.
L’utilisation de l’enduit souple et fibré
Irtoplan permet d’atténuer les effets de
bords sur les galons ; il est indispen
sable pour obtenir une esthétique irré
prochable.
• un revêtement décoratif D2 ou D3.
� Résidence Les Arts, Salon-de-Provence (13)
Architecte : Selarl d’architecture Reboulin-Sauvage (13)
Maître d’ouvrage : Provence Gestion
�� La Baule-les-Pins (44)
Ravalement d’un pavillon en revêtement d’imperméabilité de
classe I3 Irtop S Flex Mat.
Mise en œuvre
• Préparation du support : il doit répon
dre aux exigences de mise en œuvre
du système d’imperméabilité ou du
revêtement décoratif D2 / D3. Les
fissures à traiter seront dégarnies de
toutes parties non adhérentes et la
couche d’impression des fonds prévue
pour le revêtement sera appliquée.
• Traitement : après rebouchage à
l’Irtop 2000 des fissures supérieures
à 0,5 mm d’ouverture entre lèvres,
on maroufle au droit des fissures un
Sto-Galon B30, B60 dans Irtop SC.
Le galon devra déborder de 5 cm de
part et d’autre de la fissure.
Les autres fissures seront ouvertes
jusqu’à 5 mm au minimum et rebou
chées à l’Irtop 2000. Une deuxième
couche intermédiaire du revêtement
prévu sera appliquée au droit de la
fissure en débordant de part et d’autre
du tracé.
26 | Traitement ponctuel des fissures en façade
1
1. Type de fissure nécessitant la pose d’un galon
2. R
ebouchage préalable des fissures au mastic
Irtop 2000
3. A
pplication de la couche de régulation pour
collage du galon
4. Déroulement et marouflage du galon
2
4
3
5. R
ésultat : des fissures traitées et masquées
en préalable à la finition
5
• Cas particulier des enduits à fort
relief : les fissures à jeu dimensionnel
important seront traitées comme
défini ci contre, après élimination du
relief. Ce dernier peut être recréé
ensuite à l’aide de l’Irtop S K1.2
appliqué au rouleau caoutchouc.
Traitement des joints
Les joints de gros œuvre existants
ou les joints de fissures déjà traitées
doivent être refaits : joints de retraitdilatation, joints de tassement, joints
d’acrotère, etc.
• joints avec garniture mastic selon NF
DTU 44.1
• joints en lyre (ou à soufflet) selon NF
DTU 42.1
La garniture existante est enlevée. De
chaque côté des lèvres du joint, une
bande de largeur minimale 20 mm
doit être nettoyée de façon à créer la
surface d’adhérence des plages planes
de la nouvelle garniture.
Les matériaux utilisés pour la garniture
sont :
• soit un galon spécialement adapté :
galon de verre textile ;
• soit l’armature du revêtement :
galon de non tissé polyester.
La largeur de la garniture doit être
calculée pour pouvoir être mise en
œuvre non tendue au droit du joint.
L’ouverture du joint en service ne doit
pas mettre en traction le matériau de
la lyre. La lyre doit adhérer en plein sur
une largeur minimale de 20 mm sur
les bords du joint.
Couche intermédiaire
Couche de finition
Galon marouflé
Joint
Galon de verre textile
Traitement des joints de dilatation
ou de fractionnement : calfeutre
ment de gros œuvre par application
d’un galon de verre textile.
Le traitement des joints s’effectue
comme suit :
Ce procédé de traitement des joints
est basé sur l’utilisation de Sto-Galon
de Verre Textile. Il s’applique également
à la rénovation d’anciennes façades
en grès cérame ou pâte de verre (voir
photos de droite). Il est en outre utili
sable lorsque des panneaux de diffé
rente nature sont assemblés (VIROC,
Panelo, Aquapanel, etc.).
• Fixation avec StoPrim BL ou
StoColor Acritex
• Décontamination Sto-Netcim et
lavage
• Mise en place de joints en lyre en
Sto-Galon de Verre Textile et marou
flage avec Irtop SC
• Couche intermédiaire générale en
Irtop SC dans le cadre d’un système I3
• Calepinage et mise en peinture du
joint avec Irtop S Velouté Mat
• Finition structurée avec Irtop S K1.2
ou Irtop S K1.5.
� Façade en pâte de verre d’une résidence à Argenteuil (95)
Ravalement en système d’imperméabilité I3 avec Sto-Galon Textile posé en lyre, finition Irtop S K1.2
Traitement ponctuel des fissures en façade | 27
La gamme Irtop I1 à I4
Les réponses aux travaux d’imperméabilisation et d’étanchéité
La façade est le témoin immédiat de l’état d’un bâtiment. Les défauts
d’étanchéité, qui constituent le
principal désordre de la façade, peuvent menacer à terme la stabilité
d’un bâtiment.
Fort de plus de 50 ans d’expérience en imperméabilité de façades, Sto
propose une gamme complète de
revêtements d’imperméabilité aux qualités éprouvées.
La gamme Irtop couvre tous les projets relatifs aux traitements d’imper
méabilité de classe I1 à I4.
Fruit d’une volonté d’innovation cons
tante, la gamme allie performances
techniques et qualités esthétiques.
Les solutions Irtop se déclinent en
trois familles : les « Classiques », les
« Uniques » et les « Pratiques ».
Imperméabilité de la façade :
une normalisation à respecter
Le respect de quelques règles simples
et logiques permet de mener à bien
les chantiers d’imperméabilité dans les
meilleures conditions, tant sur le plan
technique qu’esthétique.
La mise en œuvre des revêtements
d’imperméabilité est régie par la norme
NF DTU 42-1. Les produits doivent
répondre pour leur part aux exigences
de la norme NF EN 1062.
Ces revêtements sont appliqués pour
pallier les fissurations infiltrantes
affectant le clos. Ils sont classés en
systèmes I1, I2, I3 et I4 en fonction
de la taille des fissures. Formulés
exclusivement à partir de résines
acryliques en dispersion dans l’eau, ils
ont un comportement élastomérique :
les films formés résistent à la
microfissuration et à la fissuration du
support.
Ces systèmes ne sont pas destinés aux
travaux dans le neuf : ils s’appliquent
sur les façades en service présentant
des défauts de fissuration.
Les travaux d’imperméabilisation I1, I2,
I3 et d’étanchéité I4 sont soumis à la
responsabilité décennale.
NOUVEAU : la technologie NIR “Near
Infrared Reflection” s’étend aux revêtements d’imperméabilité et permet
des teintes foncées
et soutenues, en
conformité avec la
réglementation NF
DTU 42.1.
Irtop S Velouté Mat
X-black
28 | Classes I1 à I4 : La gamme Irtop
Immeuble Le Mykérinos, Rennes (35)
L’enduit hydraulique gratté vieillissant, a été
traité par procédé d’imperméabilité I1, finition
Irtop S Velouté Mat sur une surface de 2000 m².
Reconnaissance des supports
En fonction du revêtement existant et préconisé,
certaines obligations s’imposent. Il est nécessaire,
notamment, d’effectuer une reconnaissance de la
nature des fonds : bruts ou peints. Dans le cas d’un
revêtement existant, l’épaisseur de celui-ci ainsi
que son « état » sont déterminants pour la préparation du support.
Prescription selon la fissuration du support
Classe
imperméabilité
Épaisseur du
revêtement
en place <
300 µm
I1
Étude préalable Étude préalable Micro-fissuration 1 c. impression
existante
1 c. finition
< 0,2 mm
I2
Étude préalable Décapage
obligatoire
I3
I4
Épaisseur du Type de
revêtement en fissuration
place > 300
µm
Application :
prescription
minimale
Épaisseur
sèche
théorique
Classement
européen équi
valent selon
norme EN1062
0,2 mm
E4 V2 W2 A2
Fissuration
existante du
support < 0,5
mm
1 c. impression
0,3 mm
1 c. intermédiaire
1 c. finition
E4 V2 W2 A3
obligatoire
Fissures existantes et à venir
< 1 mm
1 c. impression
0,4 mm
1 c. intermédiaire
1 c. finition
E5 V2 W2 A4
obligatoire
Fissures existantes et à venir
< 2 mm
1 c. impression
0,6 mm
1 c. intermédiaire
avec armature
1 c. finition
E5 V2 W2 A5
Résidence Le Parc de Flore (69)
Rénovation de classe I1 en Irtop S K1.5. Cette
rénovation a fait l’objet d’une étude de couleur StoDesign.
Classes I1 à I4 : La gamme Irtop | 29
Classe I1
Système adapté aux
micro-fissures < 0,2 mm
Procédé Irtop de classe I1
©
1 Support initial
micro-fissuré ou faïencé
2 Primaire
3 Finition mince
ou structurée
Le choix du revêtement est fait selon la norme NF DTU 42.1, en fonction
des défauts constatés. Il s’effectue façade par façade, en fonction de
l’état et de l’exposition de ces dernières.
Après préparation du support (décontamination, lavage, réparation,
surfaçage, rebouchage, etc.), les
travaux d’application du revêtement
d’imperméabilité comprennent
• les travaux d’impression
• les travaux d’application proprement
dits.
Les « Classiques »
Dans un souci permanent de rajeunir
la gamme Irtop, Sto a mis au point des
nouvelles finitions, qui constituent un
véritable coeur de gamme technique
et esthétique – les « Classiques ».
Améliorer la mise en oeuvre, le comportement face aux intempéries et
privilégier l’aspect mat, c’est le défi
relevé et gagné par Sto.
Le traitement de classe I1 vise à traiter
les faïençages (réseaux caractéristiques
n’affectant que la laitance superficielle
du béton ou la couche superficielle de
l’enduit hydraulique) et les microfissures (ouvertures linéaires)
n’excédant pas 0,2 mm.
Ce traitement est très répandu ; il se
différencie d’un traitement D3 à la fois
par la performance accrue du revêtement, notamment à basse température
et par l’obligation de délivrer une garan
tie décennale, pour l’entreprise qui
effectue les travaux.
� La Roseraie, Bidard (64)
Ravalement de classe I3 en Irtop S Velouté Mat.
�� Résidence Bellevue Clemenceau, Biarritz (64)
Ravalement de classe I3 en Irtop S Velouté Mat.
Irtop S Velouté Mat X-black
Type de finition
Irtop S K1.2
Irtop S K1.5
Irtop S R1.5
Structurée
Mince
Aspect
Velouté mat
Taloché
Taloché
Ribbé
Taille de grain
fin: S1
1,2 mm
1,5 mm
1,5 mm
Version Hors-d’eau
Les produits Irtop S et Sto-Rénovimper S sont disponibles en version HE (Hors d’eau renforcé).
c
é
H
or
sd
or
’ e a u re n f
Fonction
Finition d’imperméabilité I1 à I4 de haute qualité : facilité de pose, aspect mat, grande durabilité, grande résistance à
l’encrassement
Positionnement
Grand confort
d’application
Standard
Destiné aux
supports imparfaits
Aspect
enduit gratté
G3 E4 S1 V2 W3 A2 C1
G3 E5 S3 V2 W3 A2 C0
G3 E5 S3 V2 W3 A2 C0
G3 E5 S3 V2 W3 A2 C0
Consommation
± 0,45 kg/m²
± 1,7 kg/m²
± 2,1 kg/m²
± 2,2 kg/m²
Couche
d’impression
Couche d’impression Irtop SC dilué à 20 % sur enduits hydrauliques sains
StoPrim S sur enduits hydrauliques, bétons, béton cellulaire, et sur revêtements silicates
StoPrim BL sur enduits hydrauliques sains, sur revêtements organiques ou après décapage chimique
StoColor Acritex ou StoPrim BL sur grès cérame et pâte de verre
Classement
selon NF EN 1062-1
� Lotissement du Haut des Champs,
Épinal (88)
Rénovation en Irtop S Flex Mat ayant fait
l’objet d’une étude de coloration StoDesign.
Les « Uniques »
La volonté d’innover et de proposer
des solutions à la fois originales et
techniquement abouties est plus que
jamais la priorité de Sto. À l’écoute
des demandes du réseau Sto et des
professionnels de la construction, le
département R&D a mis au point deux
finitions qui répondent idéalement à
des attentes techniques et/ou esthé
tiques spécifiques : Irtop S Flex Mat.
Les « Pratiques »
La gamme Sto inclut des solutions
conçues pour optimiser la simplicité de
mise en œuvre : Irtop S Solo Mat et
Irtop Décor. Elles permettent de
mener à bien les chantiers de façon
fiable, simple et efficace, tout en
respectant les normes et règles professionnelles.
Faïençage (à gauche), micro-fissures < 0,2 mm (à droite)
Le traitement I1 est adapté à ce type désordres
Les Uniques
Les Pratiques
Irtop S Flex Mat
Irtop S Solo Mat
Type de finition
Mince
Mince
Aspect
Velouté mat
Velouté
Fonction
Positionnement
Finition très garnissante, appliquée au rouleau pour systèmes
I.1 et I.3, spécifique aux supports hydrauliques à relief (enduit
tyrolien)
Monoproduit d’imperméabilité, pour systèmes I1 à I4, pratique
et économique
Classement selon
NF EN 1062-1
G3 E5 S3 V2 W3 A2 C0
G3 E4 S1 V2 W3 A2 C0
Consommation
± 0,8 kg/m²
± 0,4 kg/m²
Couche
d’impression
Irtop SC dilué à 20% sur enduits hydrauliques sains
StoPrim S sur enduits hydrauliques, bétons, béton cellulaire, et sur
revêtements silicates
StoPrim S sur enduits hydrauliques, bétons, béton cellulaire,
et sur revêtements silicates
StoPrim BL sur enduits hydrauliques sains, sur revêtements
organiques ou après décapage chimique

Classes I2 et I3
Systèmes adaptés aux fissures
< 0,5 mm (I2) et < 1 mm (I3)
Procédé Irtop de classe I2 ou I3
©
1 Support initial
micro-fissuré ou fissuré
2 Primaire
3 Couche intermédiaire
4 Finition mince
ou structurée
Ces traitements sont des systèmes « 3 couches »; ils sont composés d’une
couche d’impression, d’une couche intermédiaire et d’une couche de
finition. Ils s’utilisent pour les travaux d’imperméabilisation de façade,
en apportant au mur défaillant l’imperméabilité à l’eau requise pour
éviter la pénétration des eaux de pluie.
Ces traitements s’appliquent à deux
types de pathologies :
• pour I2 : fissures n’excédant pas
0,5 mm
• pour I3 : fissures n’excédant pas
1 mm
Le revêtement de classe I3 se distingue
en outre du revêtement de classe I2 par
sa capacité à résister à d’éventuelles
fissurations ultérieures.
� Maître d’ouvrage : Somfy, Cluses (74)
Rénovation de bâtiments de bureau,
finition Irtop S K1.2
� Résidence l’Arc-en-Ciel, Saint-Jean-de-Monts (85)
Ravalement en classe I3 : Irtop S Solo Mat sur 18 000 m²,
fonds de loggias en StoFill Mat.
Les « Classiques »
Irtop S K1.2
Irtop S K1.5
Irtop S R1.5
I.2 : Irtop SC : 0,25 kg/m² (dilution à 8 % avec de l’eau)
I.3 : Irtop SC : 0,50 kg/m² (produit pur)
Type de finition
NB : Irtop SC existe en version HE
Mince
Aspect
velouté et mat
taloché
taloché
ribbé
Taille de grain
fin: S1
1,2 mm
1,5 mm
1,5 mm
Version Hors-d’eau
Les produits Irtop S et Sto-Rénovimper S sont disponibles en version HE (Hors d’eau renforcé).
c
é
H
or
sd
or
’ e a u re n f
Fonction
Finition d’imperméabilité I.1 à I.4 de haute qualité : facilité de pose, aspect mat, grande durabilité, grande résistance à
l’encrassement
Positionnement
Grand confort d’application
Standard
Destiné aux supports
imparfaits
Aspect enduit gratté
G3 E4 S1 V2 W3 A3 A4 C1
G3 E5 S3 V2 W3 A3
A4 C0
G3 E5 S3 V2 W3 A3 A4 C0
G3 E5 S3 V2 W3 A3 A4 C0
Consommation
± 0,45 kg/m²
± 1,7 kg/m²
± 2,1 kg/m²
± 2,2 kg/m²
Couche
d’impression
Couche d’impression Irtop SC dilué à 100 % sur enduits hydrauliques sains
Classement
selon NF EN 1062-1
Les « Uniques »

Irtop S Flex Mat
I.2 : inadapté
I.3 : Irtop S Flex : 0,8 kg/m²
Type de finition
Mince
Aspect
Velouté mat
Fonction
Positionnement
Finition très garnissante, appliquée au rouleau pour systèmes I.1 et I.3, spécifique aux supports hydrauliques à relief (enduit tyrolien)
Classement selon
NF EN 1062-1
G3 E5 S3 V2 W3 A4 C0
Consommation
± 0,8 kg/m²
Couche
d’impression
Irtop SC dilué à 20 % sur enduits hydrauliques sains
Les « Pratiques »
Irtop S Solo Mat
Couche
intermédiaire
I2 : Irtop S Solo Mat : 0,25 kg/m²
I3 : Irtop S Solo Mat : 0,40 kg/m²
Type de finition Mince
Aspect
Velouté
Fonction
Monoproduit d’imperméabilité, pour systèmes I1 à I4, pratique et économique
Positionnement
Classement
selon
NF EN 1062-1
G3 E4 S1 V2 W3 A3 A4 C0
Consommation
I2 : Irtop S Solo : 0,25 kg/m²
I3 : Irtop S Solo : 0,40 kg/m²
Couche
d’impression
Irtop S Solo Mat dilué à 20 % sur enduits hydrauliques sains
StoPrim BL sur enduits hydrauliques sains, sur revêtements organiques ou après décapage
chimique
� Copropriété Le Lauréat, Montpellier (34)
Ravalement de classe I3 ayant fait l’objet d’une
étude de coloration StoDesign.
Solutions spécifiques pour des chantiers réussis
Les réponses Sto à deux problématiques particulières
Solutions contre l’encrassement
Ces finitions sont spécialement conçues pour les zones très exposées aux
intempéries et à la pollution – bord de mer, zones d’urbanisation dense,
etc. Fidèle à sa devise « Bâtir en responsable », Sto innove et conforte sa
position de leader dans le domaine des solutions hautes performances
en conditions difficiles. Le système Irtop I3 inversé, en phase avec le DTU
42.1, en donne un exemple probant.
Version S Siloxane
Devançant les évolutions normatives, Sto commercialise désormais
une gamme complète de revêtements
siloxanes. Adaptés à toutes les pathologies, ils incluent les revêtements souples
d’Imperméabilité.
Le réseau tridimensionnel des résines
siloxanes modifie la tension superficielle
du film et apporte au revêtement un
parfait équilibre entre qualités hydro
fuges (imperméabilité à l’eau de pluie)
et degré de perméance (perméabilité
à la vapeur d’eau). Issue des travaux
du département R&D Sto, la gamme
siloxane justifie pleinement son
positionnement haut de gamme.
• Grande résistance à l’encrassement chimique.
• Aspect mat.
Procédé I3 inversé
Il consiste à appliquer une couche
intermédiaire structurée suivie d’une
finition mince. Le résultat :
• Masquage efficace des défauts du
support grâce à la couche structurée.
•M
asquage efficace des défauts
d’application et régula-
tion de l’aspect grâce à la finition mince.
• Excellente résistance aux salissures.
Ses avantages :
• Grande protection contre l’apparition d’algues et de cryptogames.
�� Résidence l’Amiral, Puteaux (92)
Un environnement très polluant caractérise
ce ravalement : zone de trafic routier
très intense et situation directement sur
les quais de Seine. Revêtement siloxane
Irtop S K1.5 sur fonds de loggias et parties
courantes, StoLotusan Color sur les gardescorps maçonnés.
Ce projet à fait l’objet d’une étude StoDesign.
34 | Solutions spécifiques
� Résidence Les Vignes, Marignane (13)
Imperméabilité de classe I3, système Irtop S inversé.
Syndic : CYTIA, Marignane (13)
�� Copropriété, Levallois Perret (92)
Imperméabilité de façade de classe I3 en zone
urbaine, finition Irtop S K1.
Procédé I3 inversé
Couche intermédiaire structurée
Irtop S K1.2 : 1,7 kg/m²
Aspect taloché
Finition mince
Irtop S Solo Mat : 0,50 kg/m²
Aspect
structuré peint
Fonction / Positionnement
Procédé d’imperméabilité I3 dit inversé
Classement selon NF EN
1062-1
G3 E5 S1 V2 W3 A4 C0
Irtop S R1.5 : 2.2 kg/m²
Aspect ribbé, gratté
Irtop Solo dilué à 50 % sur enduits hydrauliques sains
StoPrim Grundex ou StoPrim S sur enduits hydrauliques, bétons, béton cellulaire et sur revêtements silicates
StoPrim BL sur enduits hydrauliques sains, sur revêtements organiques ou
après décapage chimique StoColor Acritex ou StoPrim BL sur grès cérame
et pâte de verre
Solutions HE : pour que vos chantiers avancent
malgré la météo
Les finitions structurées Irtop S K1, K1.2, K1.5 et R1.5, la finition mince
Irtop Velouté Mat ainsi que la couche performante Irtop SC sont déclinées en version HE (Hors d’Eau renforcé), et offrent une grande résistance au délavage.
La garantie du leader
Sto a été et reste le seul à proposer
une gamme complète et cohérente
de produits spécifiquement adaptés
à la mauvaise saison :
• Prêts à l’emploi sans adjonction
sur chantier, ils sont toujours
parfaite-
ment homogènes.
• Ils couvrent tous les aspects de
vos chantiers.
• Ils respectent l’environnement, conformément à la directive
COV 2004/42/CE.
or
c
é
Produits techniquement élaborés,
enjeux importants pour votre
entreprise : autant faire confiance au
leader.
H
Ces variantes s’utilisent dans des condi
tions climatiques délicates ou lorsque le
taux d‘humidité est élevé. Les produits
HE (Hors d‘eau renforcé) ont été spécialement développés pour être mis en
œuvre lorsque la pluie menace, pour
des température d’application comprises entre + 5 °C et + 30 °C.
•Lors de l’application, un film protec-
teur se forme rapidement en surface. Il diminue les risques de délavage et élimine la reprise d’eau.
•Ensuite, le produit sèche à cœur.
Cette durée de séchage est variable,
mais toujours beaucoup plus courte
que celle de produits conventionnels.
sd
or
’ e a u re n f
À gauche : il suffit d’une averse imprévue et
tout est à refaire.
À droite : en minimisant la reprise d’eau,
la finition HE renforcé garantit un résultat
impeccable malgré la pluie.
Solutions spécifiques | 35
Classe I4 : système armé
Pour les fissures existantes
et à venir < 2 mm
Procédé Irtop de classe I4
©
Le traitement I4 fait partie des travaux dits d’étanchéité de façade. Il
est préconisé sur les façades dont les fissures n’excèdent pas 2 mm. À
la différence d’un revêtement I3, il inclut une armature noyée dans la
couche intermédiaire.
1 Support initial fissuré
2 Primaire
4 Armature
(non tissé polyester)
6 Finition mince
ou structurée
Cette armature, constituée par un non-tissé polyester, va ponter les
fissures et augmenter considérablement la résistance du revêtement.
Irtop S Velouté Mat (*) (**)

Couche
intermédiaire
Irtop S K1.2 (*) (**)
Irtop S K1.5 (*) (**)
Irtop S R1.5 (*) (**)
Non-tissé polyester effrangé Sto-Armature B60 avec Irtop SC : 0,85 kg/m² (dilué avec 8 % d’eau)
À noter : Irtop SC existe en version HE (Hors d’Eau renforcé)
Type de finition
Structurée
Mince
Aspect
Velouté mat
Taloché
Taloché
Ribbé
Taille de grain
fin: S1
1,2 mm
1,5 mm
1,5 mm
Fonction
Finition d’imperméabilité I.1 à I.4 de haute qualité : facilité de pose, aspect mat, grande durabilité, grande résistance à
l’encrassement
Positionnement
Grand confort d’application
Standard
Classement selon
NF EN 1062-1
G3 E5 S1 V2 W3 A5 C1
G3 E5 S3 V2 W3 A5 C0 G3 E5 S3 V2 W3 A5 C0
G3 E5 S3 V2 W3 A5 C0
Consommation
± 0,45 kg /m²
± 1,7 kg /m²
± 2,2 kg /m²
Couche
d’impression
Irtop SC dilué à 100 % sur enduits hydrauliques sains
StoPrim Grundex ou StoPrim S sur enduits hydrauliques, bétons, béton cellulaire, et sur revêtements silicates
c
é
H
or
sd
or
’ e a u re n f
(*) disponible en version
HE « Hors d’Eau renforcé »,
pour une utilisation par
temps incertain et durant
la mauvaise saison.
(**) disponible en version siloxane
� Office HLM d’Argenteuil (95)
Ravalement en imperméabilité
de classe I4, finition Irtop S K1.5
en version HE.
36 | Classe I4 : système armé
Destiné aux supports imparfaits
± 2,1 kg /m²
Aspect enduit
gratté
� Ravalement de pavillon à Bourges (18)
Système d’imperméabilité I4, finition Irtop S R1.5
Sto-Superlit K2 en soubassements, intérieur de porche
et appuis de fenêtres
� Résidence Les Terrasses du Lac, Enghien-les-Bains (95),
ravalement en Irtop S K1.2
Architectes : cabinet Croué Landaz, Paris.
� Le Solaris, Saint-Herblain (44), Construction initiale en béton
préfabriqué en environnement humide (à la lisière des bois).
Le système d’Imperméabilité I.4 mis en œuvre a permis d’éviter le sablage :
- finition structurée Irtop S K1.5
- StoAcrydal armé (escaliers, balcons et murets).
Classe I4 : système armé | 37
Pour les fissures existante et à venir
< 2 mm (suite)
� Maison de style régional, Morlaix (29)
Rénovation de classe I4 en Irtop S Solo Mat.
Les « Pratiques »
Irtop S Solo Mat
Non tissé polyester effrangé Sto-Armature B60 avec Irtop S Solo Mat : 0,7 kg/m² (dilution avec 4 % d’eau)
Type de finition
Mince
Aspect
Velouté
Fonction / Positionnement
Monoproduit d’imperméabilité I1 à I4, pratique et économique
Classement selon NF EN
1062-1
G3 E5 S1 V2 W3 A5 C0
Consommation
0,4 kg/m²
Couche
d’impression
Irtop S Solo Mat dilué à 50 % sur enduits hydrauliques sains
StoPrim Grundex ou StoPrim S sur enduits hydrauliques, bétons, béton cellulaire, et sur revêtements silicates
� Ensemble résidentiel
L’Île Verte, Dijon (21)
Rénovation de classe I4 en Irtop
S Solo Mat de 160 logements de
standing construits en 1984. Surface des façades traitées :
20 000 m2.
Architectes ; BAU Architectes,
Talant (21)
La durée de vie minimum d’un revêtement d’imperméabilité entretenu
normalement est de 10 ans. Certaines
opérations d’entretien, qui peuvent
inclure la rénovation de la couche de
finition, prolongent cette durée de vie.
Dans le cadre des rénovation
d’imperméabilité, Sto propose des
produits adaptés :
• soit un système léger de classe I1,
� Ensemble de logements et galerie marchande,
Saint Erblon (35)
Rénovation de classe I4 en Irtop S Solo Mat sur ancien enduit
hydraulique gratté.
38 | Classe I4 : système armé
• soit une finition Sto-Rénovimper S
Velouté mat ou structuré de classe D3.
Armatures et galons
Sto propose différentes armatures
– B30, B60. Elles répondent à des
cahiers des charges techniques et
esthétiques précis.
Les armatures Sto : une offre
inégalable
Les armatures et galons proposés sont
des voiles de non-tissé polyester qui
satisfont aux règles de l’imperméabilité
de classe I4. Le galon de verre textile
est utilisé notamment pour le calfeutrement des joints de dilatation ou
joints de préfabrication.
�� Résidence Mer et Soleil,
Saint-Brévin-les-Pins (44)
Ravalement de copropriété en bord de mer
(avant / après). Ce projet a bénéficié d’une
étude de coloration StoDesign.
Sto-Armature B60 et
Sto-Galon B30
Sto-Galon B30
Sto-Galon Textile
Fonction
Positionnement
Polyvalente, performante,
Facile à poser
Pour supports plans et
finition mince soignée
Joint armé de dilatation
ou de préfabrication
Caractéristiques
Voile de non-tissé polyester
• effrangé
• adapté à tous les supports
Voile de non-tissé polyester
• bords francs
• économique
Fibre de verre
• joint en lyre
Aspect
–
fin
–
Avantages
épouse tous types de supports
Facilité de mise en oeuvre sur
supports plans
Marouflage à l‘aide de
l‘Irtop SC ou Irtop Solo
Grammage
50 g/m2
30 g/m2
195 g/m²
Largeur
0,95 m
0,95 m
–
Largeur des galons
140, 330 et 500 mm
140 mm
60 ou 80 ou 120 mm
� Collage de l’armature B60
dans la couche d’Irtop SC
ou Irtop S Solo Mat fraîche
Armatures et galons | 39
Accompagner les professionnels
Du diagnostic à l’assurance
Diagnostic, analyse, préconisation, accompagnement et suivi : les équipes
Sto répondent présent et leur compétence est au service des profession
nels à tous les stades du chantier. L’objectif : une relation personnalisée
et de proximité, complétée par des assurances adaptées à chaque destination, gages d’une sécurité supplémentaire.
L’assistance technique
L’assistance technique de Sto est à
votre disposition du lundi au vendredi
de 8 h à 13 h et de 13 h 45 à 18 h au
numéro suivant :
Les préconisations techniques
– un service de Sto sur mesure
Sto intervient pour proposer des
préconisations techniques adaptées
à chaque chantier. Sur demande, les
conseillers technico-commerciaux et
les chargés de projets Sto peuvent se
déplacer sur le chantier afin de vous
conseiller.
� Hôtel Mercure Thalassa Régina & du
Golf, Biarritz (64)
Rénovation en StoFill Mat
40 | Les services Sto
L’assistance sur chantier
Les techniciens d’application Sto sont
à vos côtés pour contribuer au bon
démarrage de vos chantiers, pour vous
guider et optimiser la mise en œuvre
des produits.
Télécopie 0 820 04 20 45
E-mail : [email protected]
� Résidence Maeva Pierre et Vacances,
Lacanau (33)
Ravalement de classe I3
Architecte : ICOS, Bordeaux (33)
Une sécurité accrue grâce à des assurances adaptées à chaque situation
En France, les entreprises réalisant des travaux de ravalement
sont légalement tenues dans
certains cas de souscrire aux assurances nécessaires pour couvrir
l’obligation de durabilité de leurs
travaux. Or, face à des assureurs
toujours plus exigeants, les professionnels ont de plus en plus de mal
à souscrire aux polices nécessaires.
Conscient de l’aide précieuse que cela
apporte à ses clients, Sto propose leur
propose – depuis plus de trente ans –
deux polices d’assurance :
•une police « décennale » spécifique-
ment adaptée aux travaux de façade dits « techniques » (imperméabilité, ITE et étanchéité horizontale)
•une police « contractuelle de bonne tenue » 5 ou 10 ans, pour les travaux de décoration ou d’hydrofugation qui ne sont pas soumis à la respon-
sabilité décennale.
La police « Responsabilité
Décennale Applicateurs » répond
en tous points aux contraintes
imposées par la loi aux entreprises
et notamment à leur obligation
d’assurance. Outre les garanties
légales, elle leur apporte un certain
nombre de garanties complémentaires
importantes : la garantie « des
dommages intermédiaires » et une
garantie « de bonne tenue » qui
permet à l’assureur d’intervenir même
si le sinistre n’est pas directement
de nature décennale (par exemple
cloquages en l’absence de pénétration
d’eau…).
Elle permet en outre aux entreprises
de satisfaire à leurs obligations lors
qu’elles rencontrent des difficultés
pour s’assurer (travaux de technique
non courante dans le cadre des
systèmes Sto, absence de qualification
– même si Sto recommande aux
entreprises d’être qualifiées –
bonne réponse aux impératifs
économiques…)
La police contractuelle de bonne
tenue présente un attrait considérable
pour les entreprises mais aussi pour
les maîtres d’ouvrage : elle permet
à l’entreprise de démontrer par la
portée de son engagement la qualité
supérieure des produits utilisés et de
ses travaux. Elle permet également à
l’entreprise de clarifier le positionne
ment juridique de sa prestation face
à la responsabilité décennale qui ne
s’applique pas aux travaux de peinture
décorative. Enfin elle permet au maître
d’ouvrage de sécuriser son investissement…
Le principe d’utilisation de ces polices est très simple et très souple.
C’est le même dans les deux cas :
• Signature d’une convention d’adhésion au système d’assu-
rance, chantier par chantier
� Gare maritime, Compagnie
Yeu-Continent, Port Fromentine (85)
� Résidence Ste Lucie, Brignoles (83)
• Délivrance d’un certificat de garantie au maître d’ouvrage lui confirmant les garanties accordées, leurs cadres technique et juridique, leur durée, les références de l’assu-
reur couvrant le chantier…
ou
• Signature d’une convention d’adhésion au système d’assu-
rance à l’année.
Les services Sto | 41
StoDesign et Centre de Formation
Optimiser l’esthétique, consolider les compétences
Le Département StoDesign
Au-delà des formes, les couleurs et les matières sont décisives dans la
personnalité et l’esthétique d’un bâtiment. Dans ce contexte, le département StoDesign met à votre disposition un choix d’outils inégalé et vous
accompagne en contribuant directement à optimiser avec vous l’impact
visuel de vos chantiers de ravalement.
Dans un projet de ravalement,
notamment en copropriété, le
thème de la couleur en façade est
sensible, car sa perception culturelle et émotionnelle conduit souvent à des avis très partagés.
L’équipe StoDesign sait croiser les con
traintes techniques, l’environnement
du bâtiment, les attentes nées de
l’imaginaire collectif – sans oublier
les souhaits explicites des uns et des
autres – pour effectuer une « relec
ture » de l’architecture.
Le projet de coloration qui en résulte
propose des combinaisons harmoni
euses et une réflexion très aboutie sur
Sto développe un choix d’outils sans
équivalent. Dans le domaine de la
façade, le professionnel dispose
notamment du Nuancier Façade
Sto et d’échantillons de matière
regroupés par familles : enduits de
finitions (photo de droite) et revêtements d’imperméabilité de la gamme
Irtop (ci-dessous).
les couleurs en façade dans le cadre
spécifique du projet.
Dans le cadre d’un projet de
ravalement, une étude StoDesign est
un outil de prévisualisation du résultat
très utile :
• Elle facilite une prise de décision en connaissance de cause.
• Elle favorise un consensus rapide en constituant un outil partagé entre le syndic de copropriété, le conseil syndical, l’architecte et
l’entreprise chargée des travaux.
Étude de couleur StoDesign pour une
rénovation de 30 maisons individuelles,
Beaucaire, Gard (30)
Remarques importantes : Dans un soucis d’amélioration constante de nos produits, nous nous réservons
la possibilité de modifier nos techniques. Les fiches techniques mises à jour, sont consultables sur www.sto.fr
42 | StoDesign
Le Centre de formation Sto
Afin d’optimiser la compétence et l’efficacité de ses partenaires, Sto
dispose d’un centre de formation agréé qui forme chaque année plus de
1000 professionnels. Les sessions traitent pour de ravalement. Avec un
objectif très concret : la réussite, la qualité et la rentabilité des chantiers.
Session façade « Ravalement :
pathologies et solutions »
Sto privilégie la partie pratique de ses
sessions de formation. De plus, l’accent
est mis sur l’échange entre participants et
formateurs.
La session ravalement est souvent très
fructueuse, car propice aux échanges
d’expérience et de points de vue en matière de chantiers de ravalement.
L’offre formation StoDesign
L’équipe StoDesign intervient
également en formation et propose des stages théoriques et
pratiques répartis tout au long
de l’année. Ils incluent un stage
spécifiquement consacré à la façade.
Session StoDesign « La couleur,
une valeur ajoutée pour la façade :
les clés du conseil couleur »
Cibles : entreprise de ravalement, façadier, artisan, peintre, syndic de copropriété, services techniques, maître
d’ouvrage, maître d’œuvre.
Objectifs
• Posséder les bases théoriques de la couleur, savoir les mettre en pratique dans le cadre d’un projet de coloration.
• Percevoir l’interaction entre couleur,
matière et structure.
• Maîtriser le conseil, la présentation et l’argumentation d’un projet.
Cibles : entreprise de ravalement,
façadier, artisan, peintre, syndic de
copropriété, maître d’œuvre
Objectifs
•Identifier les différentes pathologies sur les façades traditionnelles
(enduit, brique, béton, pierre…)
•Choisir le revêtement adapté à la pathologie.
Programme
•Reconnaître les supports
•Diagnostiquer les pathologies
•Bien préparer son chantier
•Traiter les façades avec les produits adaptés : nettoyant, décapant,
anti-cryptogame…
•Choisir le revêtement de ravale-ment
adapté : système décoratif
ou imperméabilité de façade
•Adapter le primaire au support
•Respecter la réglementation en
vigueur pour réaliser son chantier de ravalement
•Mettre en œuvre les systèmes
décoratifs, d’imperméabilité et les nouvelles finitions « tendance » pour se différencier positivement auprès des clients.
Centre de formation | 43
Service Clients
Agence de Bezons
224, Rue Michel Carré
BP 40045
F-95872 Bezons Cedex
Téléphone 01 34 34 56 70
Télécopie 01 34 34 56 61
Agence de Mulhouse
5, impasse des Crêtes
Z.A. Jeune-Bois
F-68270 Wittenheim
Téléphone 03 89 53 22 82
Télécopie 03 89 53 22 95
Agence de Dijon
Z.I. Acti-Sud
5, rue Louis Lumière
F-21160 Marsannay la Côte
Téléphone 03 80 51 77 42
Télécopie 03 80 54 01 31
Agence de Nancy
18, rue Emile Levassor
Z.A. des Franclos
F-54710 Ludres
Téléphone 03 83 59 48 49
Télécopie 03 83 59 48 50
Agence de Lyon
Z.I. Mi-Plaine
53, Chemin de Genas
F-69800 Saint Priest
Téléphone 04 72 79 41 90
Télécopie 04 72 79 41 99
Agence de Strasbourg
Z.A. Vogelau
Rue du Château d’Angleterre
BP 160
F-67304 Schiltigheim Cedex
Téléphone 03 88 19 27 08
Télécopie 03 88 81 37 10
0,12 € TTC la minute
Télécopie 0 820 20 27 21
Assistance Technique
Télécopie 0 820 04 20 45
[email protected]
Centre de Formation
[email protected]
Agence de Metz
Campus d’activités de la Maxe
F-57140 La Maxe
Téléphone 03 87 54 12 20
Télécopie 03 87 32 40 28
Agence de Thonon
Route de l’usine
Bonnatrait
F-74140 Sciez
Téléphone 04 50 71 04 78
Télécopie 04 50 71 88 66
Agence et Usine de
la Copechagnière
11, Rue Pierre Rézeau
BP 6
F-85260 La Copechagnière
Téléphone 0 820 20 27 20
Télécopie 0 820 20 27 21
Agence d’Aubagne
Z.I. Les Paluds
187, Avenue du Mistral
F-13400 Aubagne
Téléphone 04 42 18 39 40
Télécopie 04 42 01 69 00
Agence de Bordeaux
11 avenue Archimède
F-33600 Pessac
Téléphone 05 56 07 42 40
Télécopie 05 56 90 99 80
Bureau Région Nord
Téléphone 0 820 20 27 20
Télécopie 0 820 20 27 21
Art. n° 1091-001 - Edition du 01/01/11 - Imprimé en France - Prix H.T. 3,50 €
Siège Social
Sto S.A.S.
224, Rue Michel Carré
BP 40045
F-95872 Bezons Cedex
Téléphone 01 34 34 57 00
Télécopie 01 34 34 56 60
[email protected]
www.sto.fr
